1. El Escáner y su historiaPCPIINFORMATICA1ISRAEL A. JUMBO VELEZ

2. IntroducciónEs un dispositivo electrónico que permite digitalizar información, sean textos o imágenes, impresa en papel o en algún soporte similarExisten distintos tipos de escáner, los más utilizados son:Escáner de sobremesaEscáner de rodilloEscáner de mano2

3. Descripción técnicaDimensiones de captura de datos: 8.5” x 11.7” (pulgadas) / A4 210 x 297 mmLámpara de cátodo fríaMétodo de escaneo: pasada simple.Colores de 30-BitEscala de grises de 10-BitLínea de arte (Blanco y negro) de 1-BitResolución: 6000P/4831P: 300 x 600 dpi (4800 x 4800 interpolación por software)Compatible con TWAINConexión: Puerto paralelo mejorado (EPP)3

4. NACIMIENTO Y EVOLUCIONEl scanner nace en 1984 cuando Microtek crea el MS-200, el primer scanner blanco y negro que tenia una resolución de 200dpi. Este scanner fue desarrollado para Apple Macintosh. Luego en el año 1985 se lograr mejorar la resolución del scanner hasta 300dpi y ya en 1988 se logran resoluciones de 600 dpi. En el año 1989 aparece el primer scanner a color de 24 bit y una resolución de 300dpi. Luego la evolución de los scanners prosigue y en el año 1991 se desarrolla el primer scanner para negativos de foto de 35mm. En el año 1994 se crea el scanner que logra obtener una resolución de 600dpi con 32 bit de colores.4

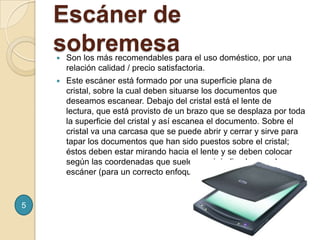

5. Son los más recomendables para el uso doméstico, por una relación calidad / precio satisfactoria.Este escáner está formado por una superficie plana de cristal, sobre la cual deben situarse los documentos que deseamos escanear. Debajo del cristal está el lente de lectura, que está provisto de un brazo que se desplaza por toda la superficie del cristal y así escanea el documento. Sobre el cristal va una carcasa que se puede abrir y cerrar y sirve para tapar los documentos que han sido puestos sobre el cristal; éstos deben estar mirando hacia el lente y se deben colocar según las coordenadas que suelen venir indicadas en el escáner (para un correcto enfoque).Escáner de sobremesa5

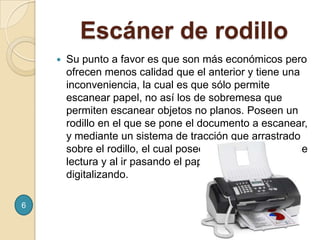

6. Escáner de rodilloSu punto a favor es que son más económicos pero ofrecen menos calidad que el anterior y tiene una inconveniencia, la cual es que sólo permite escanear papel, no así los de sobremesa que permiten escanear objetos no planos. Poseen un rodillo en el que se pone el documento a escanear, y mediante un sistema de tracción que arrastrado sobre el rodillo, el cual posee sobre si los lentes de lectura y al ir pasando el papel, las va leyendo y digitalizando.6

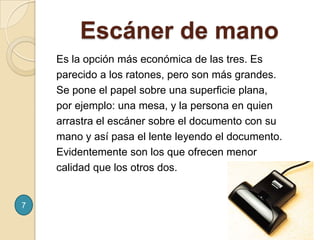

7. Escáner de manoEs la opción más económica de las tres. Es parecido a los ratones, pero son más grandes. Se pone el papel sobre una superficie plana, por ejemplo: una mesa, y la persona en quien arrastra el escáner sobre el documento con su mano y así pasa el lente leyendo el documento. Evidentemente son los que ofrecen menor calidad que los otros dos.7

8. OtrosExisten otros como los digitalizadores de fotos o también los escáneres de tambor que son los que ofrecen mucha calidad, pero su precio es excesivamente alto, por eso se utilizan en casos específicos8

9. Los scanners se diferencian entre ellos de acuerdo a:Tecnología del scanner: La mayoría usa CCD que consiste en agrupar hartos receptores de luz en forma compacta que pueden detectar variaciones en la intensidad de la luz y su frecuencia. La calidad del CCD es probablemente el factor más importante que determina la calidad del scanner. Por otro lado tenemos la tecnología del PMT (Tubo fotomultiplicador), pero este tipo de scanner es mucho mas caro que los CCD.Resolución: Entre más denso sea el mapa de bits, mayor será la resolución. Por lo general los scanners soportan resoluciones desde los 72 dpi hasta los 600 dpi.Profundidad de bits: Corresponde al número de bits utilizados para representar cada píxel. Entre mayor sea este, mayor será el numero de colores o tonos de grises que se puede representar. Por ejemplo un scanner a color de 24-bits puede representar 16.7 millones de colores.Tamaño y forma: En este aspecto difieren por su funcionalidad y tamaño. Hay unos que son más pequeños los cuales pueden ser usados para tareas manuales y otros más grandes que son usados en escritorios9

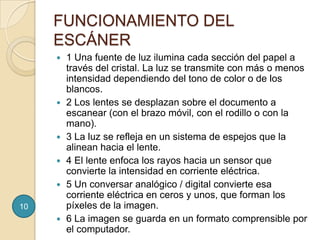

10. FUNCIONAMIENTO DEL ESCÁNER1 Una fuente de luz ilumina cada sección del papel a través del cristal. La luz se transmite con más o menos intensidad dependiendo del tono de color o de los blancos.2 Los lentes se desplazan sobre el documento a escanear (con el brazo móvil, con el rodillo o con la mano).3 La luz se refleja en un sistema de espejos que la alinean hacia el lente.4 El lente enfoca los rayos hacia un sensor que convierte la intensidad en corriente eléctrica.5 Un conversar analógico / digital convierte esa corriente eléctrica en ceros y unos, que forman los píxeles de la imagen.6 La imagen se guarda en un formato comprensible por el computador.10

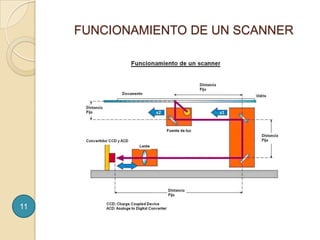

11. FUNCIONAMIENTO DE UN SCANNER11

12. FIN 12
