José Pujol Pérez
SUMARIO 2ª SESIÓN
•  SENSORES
•  MOTORES
•  COMUNICACIÓN SERIE


•  LUZ LDR ✔
•  POSICIÓN POTENCIÓMETRO ✔
•  TEMPERATURA LM35
•  TEMPERATURA NTC
•  HUMEDAD Y TEMPERATURA DHT11
•  VIBRACIÓN PIEZOELÉCTRICO
•  MAGNÉTICO HALL
•  ACELERÓMETROs
•  DISTANCIA INFRARROJOS
•  DISTANCIA ULTRASONIDOS
SENSORES
TEMPERATURA LM35
Sensor de temperatura calibrado
•  Tensión de salida proporcional a la
temperatura
•  Cada grado centígrado equivale a 10mv
"


TEMPERATURA NTC
Resistencia variable con la temperatura
Se conecta mediante el divisor de tensión
"

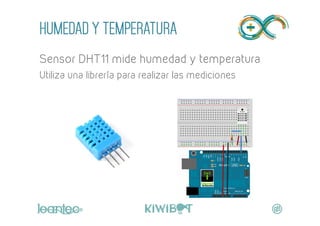

HUMEDAD Y TEMPERATURA
Sensor DHT11 mide humedad y temperatura
Utiliza una librería para realizar las mediciones
"


VIBRACIÓN PIEZOELÉCTRICO
Produce una tensión entre sus extremos
proporcional a la vibración
"


MAGNÉTICO HALL
Detecta y mide campo magnético
Al detectar polo positivo iman proporciona 1 lógico en
la salida, cambia a 0 con polo negativo o al
desconectar alimentación
"


A3144

ACELERÓMETRO
Es un sistema microelectromecánico. Mide
aceleración en los ejes x, y, z
"

   X:
  eje
  x

Y:
  eje
  y

Z:
  eje
  z

SL:
  Sleep
  si
  esta
  a
  cero

0G:
  detecta
  caida

5v

3.3v

GND

GS:
  1.5g/6g
  mode

Self
  Test

ACELERÓMETRO
"


DISTANCIA INFRARROJOS
Producen una tensión en pin de salida en
función de la distancia
Características:
•  Fáciles de usar
•  Dependen de la luz ambiental
•  No son lineales
•  Rango reducido
•  Son caros
"


DISTANCIA ULTRASONIDOS
Manda un tren de pulsos de alta frecuencia y
recibe el rebote permitiendo calcular el tiempo
Características:
•  Rango de distancias 2-400cm, precisión 3mm
•  Ángulo 15º
"


Trigger: pin digital salida
Echo: pin digital entrada
DISTANCIA ULTRASONIDOS
Funcionamiento:
•  Se envía un pulso digital alto (10µs)
•  El HCSR04 lanza ocho ondas de 40kHz
•  Se establece en alto la señal eco hasta que recibe el
rebote de las ondas
•  Se calcula el tiempo transcurrido
"


DISTANCIA ULTRASONIDOS
Cálculo del tiempo:
t=μs
v=e/t à e=2d=v*tà d=v*t/2
d=34300(cm/s)*t(s)*10-6* /2=0,01715*t
"


DISTANCIA ULTRASONIDOS
- pulseIn (pin, value)
pin: el pin donde quieres leer el pulso
value: HIGH or LOW
Lee un pulso en un pin. Si el valor es HIGH, espera a
que el valor sea alto, y espera a que el pulso sea bajo
Devuelve el tiempo en microsegundos
Si supera el tiempo de espera devuelve 0
Tiempo de espera 1s por defecto
- pulseIn (pin, value, timeout)
timeout: tiempo de espera en microsegundos
"
DISTANCIA ULTRASONIDOS
DISTANCIA ULTRASONIDOS
PRÁCTICA 5
Utiliza algunos de los sensores que hemos
visto para realizar alguna aplicación
"


•  MOTORES CC
•  SERVOMOTORES POSICIÓN
•  SERVOMOTORES CONTINUA
MOTORES
MOTORES CC
Características:
•  Son económicos
•  Permiten regular su velocidad en función de
su tensión de alimentación
•  Invierten el sentido de giro en función de su
polaridad
•  Pueden necesitar un circuito de potencia cc
"
MOTORES CC
Circuito de Potencia cc
"

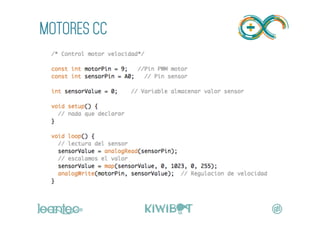

MOTORES CC
MOTORES CC
Inversión de giro mediante puente en H
"

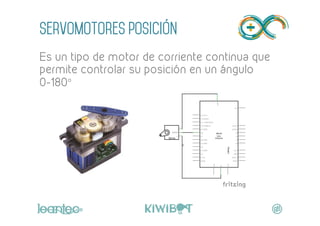

servomotores posición
Es un tipo de motor de corriente continua que
permite controlar su posición en un ángulo
0-180º
"


servomotores posición
"


servomotores posición
"


- #include <Servo.h>
Incluye la librería servo con todas sus funciones
- Servo myservo;
Crea un objeto servo
- myservo.attach (pin);
Declara el pin en el que se conecta el servo
- myservo.write (valor);
Posiciona el servo entre 0-179º
servomotores CONTINUOS
Es una modificación de los servos de posición para que
puedan girar continuamente
Características:
•  Velocidad reducida
•  Permiten cambiar sentido de giro
"

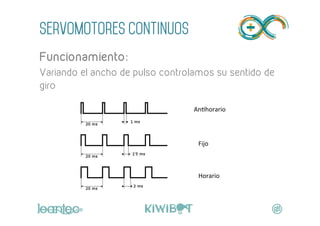

servomotores CONTINUOS
Funcionamiento:
Variando el ancho de pulso controlamos su sentido de
giro
"


AnIhorario

Fijo

Horario

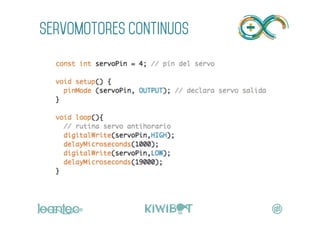

servomotores CONTINUOS


PRÁCTICA 6
- Controla uno de los tipos de motores que
hemos visto
- Añade sensores para controlarlo en función
de estos
"


•  ¿ QUÉ ES?
•  CÓDIGO ASCII
•  FUNCIÓN SERIAL
•  COMUNICACIÓN ARDUINO PC


COMUNICACIÓN SERIE

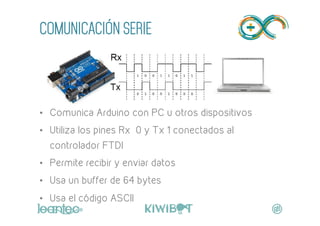

COMUNICACIÓN SERIE
"
•  Comunica Arduino con PC u otros dispositivos
•  Utiliza los pines Rx 0 y Tx 1 conectados al
controlador FTDI
•  Permite recibir y enviar datos
•  Usa un buffer de 64 bytes
•  Usa el código ASCII

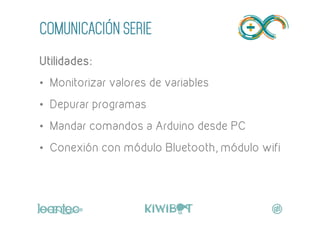

COMUNICACIÓN SERIE
Utilidades:
•  Monitorizar valores de variables
•  Depurar programas
•  Mandar comandos a Arduino desde PC
•  Conexión con módulo Bluetooth, módulo wifi


CÓDIGO ASCII
"


FUNCIÓN SERIAL
- Serial.avalaible ();
Devuelve el número de bytes almacenados en el buffer
de entrada. 0 si no hay datos
- Serial.read ();
Lee el primer byte disponible en el buffer de entrada
Devuelve -1 si no hay datos
Lee el byte en formato decimal del código ASCII
Es decir si enviamos H, recibe el nº 72
"
EJ. COMUNICACIÓN PCà ARDUINO
"


CONTROL LED VIA PUERTO SERIE
"


RECEPCIÓN DATOS NUMÉRICOS
"


PRÁCTICA 7
- Controla el encendido de un LED desde el
teclado usando el programa:
Ejemplosà Communicationà PhysicalPixel
- Realiza una aplicación que implique
comunicación
"
