1. INSTALACIONES
ELECTRICAS

2. CAPITULO I
INSTALACIONES
ELÉCTRICAS

3. SEMANA 10

4. 1.1. DEFINICIONES
La Instalación eléctrica: es el conjunto de tuberías, accesorios, equipos de control,
equipos de seguridad, entre otros, que permiten suministrar energía eléctrica a los
diferentes ambientes de una edificación o parte de ella.
LA INSTALACIÓN ELÉCTRICA DEL EDIFICIO ESTÁ COMPUESTA DE LOS
SIGUIENTES ELEMENTOS:
• Línea de acometida.
• Caja general de protección.
• Línea repartidora.
• Centralización de contadores. Derivaciones individuales.
• Interruptor de control de potencia.
• Cuadro general de mando y protección (CGMP). Se sitúa en la entrada de la vivienda, y
aloja todos los dispositivos de seguridad y protección de la instalación interior de la
vivienda:

5. o Interruptor de Control de Potencia (ICP), si no se ha instalado anteriormente .
o Interruptor General (IG), que es un interruptor magnetotérmico.
o Interruptor Diferencial (ID).
o Pequeños Interruptores Automáticos (PIAS), que también son magnetotérmicos .
• Toma de tierra del edificio
TIPOS DE INSTALACIONES
Descubiertas : Se emplean fundamentalmente en instalaciones industriales. En este
caso los conductos y cajas están fijados en el exterior de las paredes.
Ocultas : Son las más usadas. Aquí la instalación esta oculta en el interior de las
cubiertas y en los muros. En el caso de las losas de cubiertas fundidas, después de
encofrar y encabillar, se colocan las cajas y los conductos bien fijados para que
cuando se vierta la mezcla de hormigón, no se desplacen. En el caso de los muros,
generalmente después de estos levantados se practican ranuras donde se fijan cajas y
tubos que más tarde serán cubiertos con mortero. En ambos casos, se colocan los
alambres después de colocar todos los conductos y cajas, colocando finalmente los
interruptores, tomacorriente y tapas.

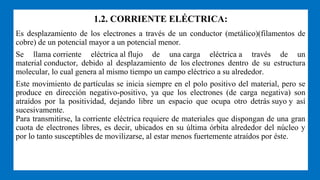

6. 1.2. CORRIENTE ELÉCTRICA:
Es desplazamiento de los electrones a través de un conductor (metálico)(filamentos de
cobre) de un potencial mayor a un potencial menor.
Se llama corriente eléctrica al flujo de una carga eléctrica a través de un
material conductor, debido al desplazamiento de los electrones dentro de su estructura
molecular, lo cual genera al mismo tiempo un campo eléctrico a su alrededor.
Este movimiento de partículas se inicia siempre en el polo positivo del material, pero se
produce en dirección negativo-positivo, ya que los electrones (de carga negativa) son
atraídos por la positividad, dejando libre un espacio que ocupa otro detrás suyo y así
sucesivamente.
Para transmitirse, la corriente eléctrica requiere de materiales que dispongan de una gran
cuota de electrones libres, es decir, ubicados en su última órbita alrededor del núcleo y
por lo tanto susceptibles de movilizarse, al estar menos fuertemente atraídos por éste.

7. 1.3. GENERACIÓN DE CORRIENTE ELECTRICA
❖ Energía solar : viene directamente del sol.
❖ Celdas fotovoltaicas: es un diodo semiconductor especializado que convierte la luz
visible en corriente directa.
❖ Energía eólica: Es la energía obtenida del viento
❖ Central hidroeléctrica: Se utiliza para la generación de energía eléctrica mediante el
aprovechamiento de la energía potencial del agua embalsada en una presa situada a
más alto nivel que la central.
❖ Energía mareomotriz : Es la diferencia de altura media de los mares según la
posición relativa de la Tierra y la Luna, y que resulta de la atracción gravitatoria de
esta última y del Sol sobre las masas de agua de los mares.
❖ Central termoeléctrica: empleada para la generación de energia eléctrica a partir de la
energía liberada en forma de calor.

8. 1.4. CORRIENTE CONTINUA
es la generación de corriente mediante la acción química en la que se separan el ión H
del ión sulfato del ácido sulfúrico generando dos polos diferentes (+ y -), su principal
característica es que la intensidad y el voltaje son constantes. Ejemplo: la batería.
Cuando hay corriente continua, los terminales de mayor y menor potencial no se
intercambian entre sí. Es errónea la identificación de la corriente continua con la
corriente constante ninguna lo es, ni siquiera la suministrada por una batería. Es continua
toda corriente cuyo sentido de circulación es siempre el mismo, independientemente de
su valor absoluto.

9. 1.5. CORRIENTE ALTERNA:
es la generación de corriente a través de la oscilación de un conductor dentro de un
campo magnético en la que los electrones pasan de un lado positivo a un lado negativo.Su
característica principal es que la intensidad y el voltaje son variables, inversamente
proporcionales.
Corriente monofásica: que tiene una línea viva y una línea neutra para la producción
de energía o calor deben unirse los 2 polos (220V)
Corriente trifásico: tiene 2 líneas (polos) vivas y una línea neutra que al unirse una
línea viva y una neutra 220V y unirse 2 líneas vivas y una neutra 440V o 380V según el
dispositivo del transformador.

10. 1.6. FUENTE DE GENERACIÓN DE ENERGIA
1) PLANTA TERMOELÉCTRICA
son plantas de generación de energía eléctrica mediante 2 dispositivos básicos:
o Dinamo o generador
o Motor (a combustión)
es una instalación empleada para la generación de energía eléctrica a partir de la energía
liberada en forma de calor, normalmente mediante la combustión de combustibles
fósiles. Este calor es empleado por un ciclo termodinámico convencional para mover un
alternador y producir energía eléctrica.
TIPOS DE PLANTAS TERMOELÉCTRICAS
• Carbón
• Nucleares
• Geotérmicas
• Ciclo combinado

11. 2) CENTRAL HIDROELÉCTRICA
es la generación de energia eléctrica mediante la caída a una cierta altura del agua que
hace que las veces de motor de combustión y mueve los alares del dinamo o generador.
Es la energia de más uso a nivel mundial porque sus costos operativos son económicos.
CARACTERÍSTICAS DE UNA CENTRAL HIDROELÉCTRICA
• La potencia, que está en función del desnivel existente entre el nivel medio del
embalse y el nivel medio de las aguas debajo de la central, y del caudal máximo
turbinable, además de las características de las turbinas y de los generadores usados en
la transformación.
• La energía garantizada en un lapso de tiempo determinado, generalmente un año, que
está en función del volumen útil del embalse, y de la potencia instalada.

12. 1.7. USO DE LAS DIFERENTES CORRIENTES ELECTRICAS
• Luz, imágenes y sonido: Nos proporcionan, por ejemplo, las bombillas, la televisión o
la radio.
• Calor: como los hornos, las estufas y las tostadoras.
• Movimiento: por ejemplo los trenes, los coches eléctricos y las lavadoras.
• Comunicaciones: Por ejemplo los teléfonos, radio y televisión

13. 1.8. TRANSPORTE DE FLUIDO ELECTRICO
La energia alterna dada su característica de que el voltaje y la intensidad son
inversamente proporcional, se acondiciona mediante transformadores, elevar el voltaje
por ende la intensidad disminuye, el área del conductor también será menor. Ejemplo:
• Línea de transmisión Chiclayo – Piura : 220 KV
• Línea de transmisión Piura – Paita : 60 KV
• Línea de transmisión Piura – Talara : 60 KV
• Línea de transmisión Piura – Piura : 60 KV

14. 1.9. PRESENTACION DE PLANOS
Un plano eléctrico es la representación de los diferentes circuitos que componen y
definen las características de una instalación eléctrica y donde se detallan las
particularidades de los materiales y dispositivos existentes.
La instalación eléctrica se puede representar sobre uno o varios planos diferentes.
Para representar estos planos pueden utilizarse diferentes tipos de esquemas eléctricos
normalizados y estandarizados, entendiendo como esquema eléctrico el conjunto de
conexiones y relaciones eléctricas coherentes mediante símbolos de los
componentes En la confección de un plano o un esquema se suelen utilizar símbolos y
figuras así como marcas o referencias.

15. 1. DIAGRAMA UNIFILAR UN DIAGRAMA UNIFILAR

16. 2. CUADRO DE CARGAS

17. 3. POZO DE TIERRA
