1. GUIA ELECTRICIDAD
GESTIÓN DE REDES DE DATOS
SERVICIO NACIONAL DE APRENDIZAJE
DIEGO LEON GIL BARRIENTOS
T.I: 95122620264
Ficha: 464327

2. Fuente de Voltaje
Es un dispositivo que convierte la tensión alterna de la red de suministro, en una o
varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del
aparato electrónico al que se conecta (ordenador, televisor, impresora, router,
etc.). Las fuentes de alimentación, para dispositivos electrónicos, pueden
clasificarse básicamente como fuentes de alimentación lineal y conmutada. Las
lineales tienen un diseño relativamente simple, que puede llegar a ser más
complejo cuanto mayor es la corriente que deben suministrar, sin embargo su
regulación de tensión es poco eficiente. Una fuente conmutada, de la misma
potencia que una lineal, será más pequeña y normalmente más eficiente pero será
más compleja y por tanto más susceptible a averías.
Conductor eléctrico
Un conductor eléctrico es un material que ofrece poca resistencia al movimiento
de carga eléctrica.
Son materiales cuya resistencia al paso de la electricidad es muy baja. Los
mejores conductores eléctricos son metales, como el cobre, el oro, el hierro y
el aluminio, y sus aleaciones, aunque existen otros materiales no metálicos que
también poseen la propiedad de conducir la electricidad, como el grafito o
las disoluciones y soluciones salinas (por ejemplo, el agua de mar) o cualquier
material en estado de plasma.
Carga Eléctrica
La carga eléctrica es una propiedad física intrínseca de algunas partículas
subatómicas que se manifiesta mediante fuerzas de atracción y repulsión entre
ellas. La materia cargada eléctricamente es influida por los campos
electromagnéticos, siendo a su vez, generadora de ellos. La denominada
interacción electromagnética entre carga y campo eléctrico es una de las
cuatro interacciones fundamentales de la física. Desde el punto de vista del
modelo estándar la carga eléctrica es una medida de la capacidad que posee una
partícula para intercambiar electrones.
1

3. Ejemplos
Fuente de Voltaje
Conductor
Carga
Tipos de Fuentes de Voltaje
Generación de energía eléctrica
Consiste en transformar alguna clase de energía no eléctrica, sea ésta química,
mecánica, térmica o luminosa, entre otras, en energía eléctrica. Para la
generación industrial se recurre a instalaciones denominadas centrales eléctricas,
que ejecutan alguna de las transformaciones citadas. Éstas constituyen el primer
escalón del sistema SUMINISTRO ELECTRICO.
2

4. Centrales termoeléctricas
La generación, en términos generales, en quemar combustibles fósiles sea ésta
química, mecánica, térmica o luminosa, entre otras, en energía eléctrica. Para la
generación industrial se recurre a instalaciones denominadas centrales eléctricas,
que ejecutan alguna de las transformaciones citadas. Éstas constituyen el primer
escalón del suministro eléctrico es decir trabaja tiempos de que cualquier motor a
combustible lo ejecuta (combustibles de restos fósiles pero la combustión es
nocivo para todo ser vivo.
Centrales hidroeléctricas
Una central hidroeléctrica es aquella que se utiliza para la generación de energía
eléctrica mediante el aprovechamiento de la energía potencial del agua embalsada
en una presa situada a más alto nivel que la central. El agua se lleva por una
tubería de descarga a la sala de máquinas de la central, donde mediante
enormes turbinas hidráulicas se produce la electricidad en alternadores. Las dos
características principales de una central hidroeléctrica, desde el punto de vista de
su capacidad de generación de electricidad son:
La potencia, que es función del desnivel existente entre el nivel medio del
embalse y el nivel medio de las aguas debajo de la central, y del caudal
máximo turbinable, además de las características de la turbina y del
generador.
La energía garantizada en un lapso determinado, generalmente un año, que
está en función del volumen útil del embalse, de la pluviometría anual y de
la potencia instalada.
Centrales eólicas
La energía eólica es la que se obtiene del viento, es decir, de la energía
cinética generada por efecto de las corrientes de aire o de las vibraciones que
dicho viento produce. Los molinos de viento se han usado desde hace muchos
siglos para moler el grano, bombear agua u otras tareas que requieren una
energía. En la actualidad se usan aerogeneradores para generar electricidad,
especialmente en áreas expuestas a vientos frecuentes, como zonas costeras,
alturas montañosas o islas. La energía del viento está relacionada con el
movimiento de las masas de aire que se desplazan de áreas de alta presión
atmosférica hacia áreas adyacentes de baja presión, con velocidades
proporcionales al gradiente de presión. El impacto medioambiental de este
sistema de obtención de energía es relativamente bajo.
3

5. Centrales fotovoltaicas paneles solares
Se denomina energía solar fotovoltaica a la obtención de energía eléctrica a través
de paneles fotovoltaicos. Los paneles, módulos o colectores fotovoltaicos están
formados por dispositivos semiconductores tipo diodo que, al recibir radiación
solar, se excitan y provocan saltos electrónicos, generando una pequeña
diferencia de potencial en sus extremos. El acoplamiento en serie de varios de
estos fotodiodos permite la obtención de voltajes mayores en configuraciones muy
sencillas y aptas para alimentar pequeños dispositivos.
Conductores:
Capaces de conducir o transmitir la electricidad. Se dividen en dos tipos de cables:
• Con recubrimientos metálicos, aquí se encuentran elementos tales como:
• Cables con aislante mineral y recubrimiento metálico Tipo MI: un material refractario de
alta compresión.
• Cables blindados Tipo AC: cubierta metálica flexible.
• Cables con cubierta metálica Tipo MC: en una cubierta metálica de cinta entrelazada o
en un tubo liso o corrugado.
• Con recubrimientos no metálicos.
• Cables con cubierta no metálica Tipo NM y NMC. El primero se puede instalar expuesto
u oculto y el segundo se puede instalar en lugares secos, húmedos o corrosivos.
• Cables con pantalla y cubierta no metálica Tipo NMS.
Cintas aislantes:
• Cada uno de los rollos de cinta aislante debe estar exento de un efecto telescópico y de
distorsión.
• Cuando sean desenrollados, la superficie de la cinta debe permanecer lisa.
• Las cintas aislantes usadas en instalaciones eléctricas exteriores deben ser de color
negro y las utilizadas en instalaciones interiores pueden ser de cualquier color.
4

6. 5

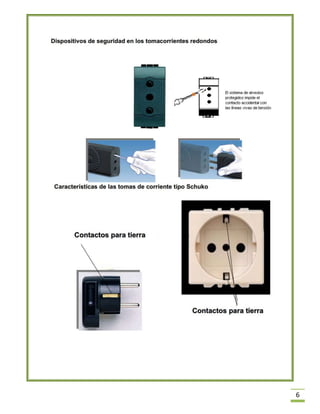

7. 6

8. 7

9. BREAKER
El interruptor termo magnético, llave térmica o breaker es un aparato utilizado para
la protección de los circuitos eléctricos contra cortocircuitos y sobrecargas.
Entre los que podemos identificar los principales: Dispositivo térmico, dispositivo
magnético, cámara de extinción de arcos, palanca de accionamiento y borneras de
conexión de conductores de entrada y salida.
Funcionamiento
El funcionamiento de un interruptor termo magnético se basa en dos de los efectos
producidos por la circulación de corriente eléctrica en un circuito: el magnético y el
térmico (efecto Joule). El dispositivo consta, por tanto, de dos partes, un
electroimán y una lámina bimetálica, conectadas en serie y por las que circula la
corriente hacia la carga.
8

10. 9

11. Partes del Balastro
Núcleo: Es la parte fundamental del balastro. Está compuesto por varias
placas delgadas de acero al silicio, sobre el que se bobina el devanado de
cobre para formar una bobina.
Carcasa: Es la envoltura protectora del balastro. Del devanado salen 2 ó 3
cables de cobre que se conectan al circuito externo, mientras que en los
balastros electrónicos salen 4.
Sellador: Es un compuesto de poliéster que se deposita entre la carcasa y el
núcleo del balastro. Su función es aislante.
Vulgarmente al balastro se lo conoce como reactancia, ya que debido a
la corriente alterna la bobina del balastro presenta reactancia inductiva.
10

12. SIMBOLOGIA DE ELECTRICIDAD BASICA
11

13. 12

14. 13

15. Cortocircuito
Se denomina cortocircuito al fallo en un aparato o línea eléctrica por el cual
la corriente eléctrica pasa directamente del conductor activo o fase al
neutro o tierra en sistemas monofásicos de corriente alterna, entre dos fases o
igual al caso anterior para sistemas polifásicos, o entre polos opuestos en el caso
de corriente continua. Es decir: Es un defecto de baja impedancia entre dos
puntos de potencial diferente y produce arco eléctrico, esfuerzos electrodinámicos
y esfuerzos térmicos.
El cortocircuito se produce normalmente por los fallos en el aislante de
los conductores, cuando estos quedan sumergidos en un medio conductor como el
agua o por contacto accidental entre conductores aéreos por fuertes vientos o
rotura de los apoyos.
14

16. Sobretensión (Eléctrica)
Las sobretensiones transitorias se originan como consecuencia de descargas de
rayos, maniobras de conmutación en circuitos eléctricos y descargas
electrostáticas. La energía que aporta la descarga de un rayo no puede ser
soportada por la más robusta construcción de una alimentación de baja tensión de
un edificio ni por una instalación industrial, sin medidas de protección mediante
descargadores de corrientes de rayo y descargadores de sobretensiones. Las
sobretensiones actúan temporalmente en el lapso de millonésimas de segundo. A
pesar de todo, estas tensiones, a menudo sumamente altas, destruyen circuitos
electrónicos o el aislamiento entre las pistas de circuitos impresos.
Acometida
Se llama acometida en las instalaciones eléctricas a la derivación desde la red de
distribución de la empresa suministradora (también llamada de servicio eléctrico)
hacia la edificación o propiedad donde se hará uso de la energía eléctrica
(normalmente conocido como usuario). Las acometidas en baja tensión (de 0 a
600/1000 Volts dependiendo del país) finalizan en la denominada caja general de
protección mientras que las acometidas en alta tensión (a tensión mayor de
600/1000 Volts) finalizan en un Centro de Transformación del usuario, donde se
define como el comienzo de las instalaciones internas o del usuario.
Alimentador Eléctrico
Un alimentador eléctrico es un conductor que como su nombre lo indica es el
encargado de suministrar toda la corriente que un grupo de cargas consume.
Coloquialmente digamos que es el conductor principal que viene del transformador
para alimentar un edificio y llega hasta el interruptor general en el centro de
cargas.
15

17. CIRCUITOS RAMALES
La norma NTC 2050 (210-52) determina que se deben conformar circuitos ramales así:
15 o 20 Amperios para salidas generales (tomas, Luminarias).
30 Amperios para alumbrado especial (reflectores de sodio, mercurio, alógenos etc.)
40 o 50 Amperios para tomas especiales (estufa, calentadores de agua etc.).
Aunque la norma indica que se pueden constituir circuitos de luminaria y tomas en uno solo,
se recomienda colocar los circuitos de luminarias aparte de los circuitos para tomas generales,
permitiendo tener de esta manera, en caso de un fallo de uno de los circuitos, suministro de
voltaje del otro circuito de manera independiente.
16

18. Circuitos en Serie
Un circuito en serie es una configuración de conexión en la que los bornes o
terminales de los dispositivos están unidos para un solo circuito
(generadores, resistencias, condensadores, interruptores, entre otros.) se conectan
secuencialmente. La terminal de salida del dispositivo uno se conecta a la terminal
de entrada del dispositivo siguiente.
Circuito Paralelo
El circuito eléctrico en paralelo es una conexión donde los puertos de entrada de
todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados
coincidan entre sí, lo mismo que sus terminales de salida.
17

19. Circuito Mixto
Es una combinación de elementos tanto en serie como en paralelos.
Para lasolución de estos problemas se trata de resolver primero todos los
elementosque se encuentran en serie y en paralelo para finalmente reducir a la un
circuitopuro, bien sea en serie o en paralelo.
Normas NTC 2050
NOTA: SE adjunta junto con el trabajo las diferentes normas NTC 2050 en un
archivo PDF.
Web grafía
http://www.taringa.net/posts/ciencia-educacion/12623317/Fuente-de-Voltaje-Teoria-yPractica.html
http://es.wikipedia.org/wiki/Conductor_el%C3%A9ctrico
http://es.wikipedia.org/wiki/Carga_el%C3%A9ctrica
http://jose.luis.over-blog.es/article-31828106.html
http://www.fierros.com.co/revista/edicion-3/iluminacion-y-electricos/instalacion-electricadomiciliaria-materiales-y-definiciones.htm
http://www.programacasasegura.org/pe/img/File/pdfs/presentacion_enchufes_tomas_e_interru
ptores.pdf
http://www.afinidadelectrica.com.ar/articulo.php?IdArticulo=138
http://es.wikipedia.org/wiki/Balastro
http://es.wikipedia.org/wiki/Cortocircuito
http://www.proinexargentina.com/public.ashx?supresores-de-sobretension-electrica-introduccion
http://es.wikipedia.org/wiki/Acometida
18
