El documento describe un disipador de calor Prolimatech Super Mega con dos ventiladores Be Quiet Silent Wings de 140mm y 1.000 RPM. El disipador está compuesto de cobre puro con seis tubos de calor de cobre niquelado dispuestos en forma de U para distribuir el calor a las láminas de cobre.

1. MODELOS DE DISIPADOR DE CALOR
Disipador de Calor Prolimatech Super Mega con 2 ventiladores Be
Quiet Silent Wings de 140mm y 1.000 RPM.
Super Mega es el último disipador de calor para el procesador diseñado por
Prolimatech. Está compuesto por una base de cobre puro desde la que salen los
seis tubos de calor (heatpipes) también de cobre pero con acabado niquelado,
dispuestos en forma de U y distribuidos de manera que puedan repartir el calor por
las láminas en toda su longitud y en paralelo. Los tubos soportan las dos torres
dónde se hallan dichas láminas, colocadas en posición horizontal para permitir que
el flujo de aire circule fácilmente y de manera más eficiente a través del cuerpo del
disipador. Las torres se encuentran unidas por la parte superior.
Su diseño con un total de 6 tubos de calor (heatpipes) en forma de “U”, y la
posibilidad de insertar dos ventiladores de 140cm. Como características
principales presenta:
Resistencia mínima al flujo de aire, lo que le permite gozar de un equilibrio
óptimo entre sonoridad y rendimiento con ventiladores de 800 a 1200 rpm.
Seis tubos de calor (heatpipes) dobles de 6mm de diámetro, distribuidos en
2 torres.
Híbrido de cobre y aluminio para la mejor relación de absorción y disipación
de calor.
Aletas de cobre estratégicamente colocadas y distribuidas para una mejor
disipación del calor.
Aleta superior diseñada de acero inoxidable para hacerla resistente a
arañazos y preservar el brillo.
Tornillos negros que proporcionan una mayor presión extra de hasta 70lb.
entre el disipador y el procesador consiguiendo una mayor aún disipación
térmica del calor.
Facilidad de montaje gracias a su sistema único.

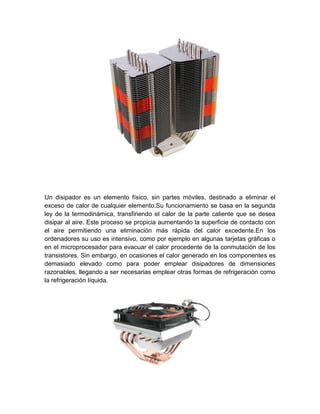

2. Un disipador es un elemento físico, sin partes móviles, destinado a eliminar el
exceso de calor de cualquier elemento.Su funcionamiento se basa en la segunda
ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea
disipar al aire. Este proceso se propicia aumentando la superficie de contacto con
el aire permitiendo una eliminación más rápida del calor excedente.En los
ordenadores su uso es intensivo, como por ejemplo en algunas tarjetas gráficas o
en el microprocesador para evacuar el calor procedente de la conmutación de los
transistores. Sin embargo, en ocasiones el calor generado en los componentes es
demasiado elevado como para poder emplear disipadores de dimensiones
razonables, llegando a ser necesarias emplear otras formas de refrigeración como
la refrigeración líquida.

3. Procesador Pentium III a 800 MHz (con conexión Slot 1), que lleva incorporado un
disipador alargado, y dos ventiladores, cada uno de ellos con un cable de
alimentación para ser conectado a la tarjeta madre.
HP Compaq Presario disipador de calor y ventilador de procesador Intel
Precio: 30dlls
Esta como nuevo listo para instalar compatible con modelos
489126-001 CQ50 CQ60 CQ70 G50 G60 G70

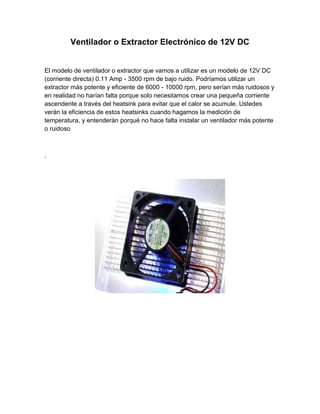

4. Ventilador o Extractor Electrónico de 12V DC
El modelo de ventilador o extractor que vamos a utilizar es un modelo de 12V DC
(corriente directa) 0.11 Amp - 3500 rpm de bajo ruido. Podríamos utilizar un
extractor más potente y eficiente de 6000 - 10000 rpm, pero serían más ruidosos y
en realidad no harían falta porque solo necesitamos crear una pequeña corriente
ascendente a través del heatsink para evitar que el calor se acumule. Ustedes
verán la eficiencia de estos heatsinks cuando hagamos la medición de
temperatura, y entenderán porqué no hace falta instalar un ventilador más potente
o ruidoso
.

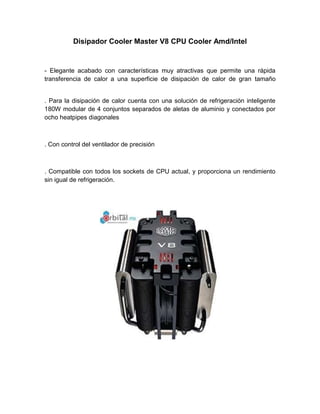

5. Disipador Cooler Master V8 CPU Cooler Amd/Intel
- Elegante acabado con características muy atractivas que permite una rápida
transferencia de calor a una superficie de disipación de calor de gran tamaño
. Para la disipación de calor cuenta con una solución de refrigeración inteligente
180W modular de 4 conjuntos separados de aletas de aluminio y conectados por
ocho heatpipes diagonales
. Con control del ventilador de precisión
. Compatible con todos los sockets de CPU actual, y proporciona un rendimiento
sin igual de refrigeración.

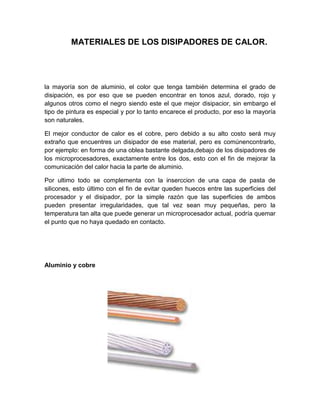

6. MATERIALES DE LOS DISIPADORES DE CALOR.
la mayoría son de aluminio, el color que tenga también determina el grado de
disipación, es por eso que se pueden encontrar en tonos azul, dorado, rojo y
algunos otros como el negro siendo este el que mejor disipacior, sin embargo el
tipo de pintura es especial y por lo tanto encarece el producto, por eso la mayoría
son naturales.
El mejor conductor de calor es el cobre, pero debido a su alto costo será muy
extraño que encuentres un disipador de ese material, pero es comúnencontrarlo,
por ejemplo: en forma de una oblea bastante delgada,debajo de los disipadores de
los microprocesadores, exactamente entre los dos, esto con el fin de mejorar la
comunicación del calor hacia la parte de aluminio.
Por ultimo todo se complementa con la inserccion de una capa de pasta de
silicones, esto último con el fin de evitar queden huecos entre las superficies del
procesador y el disipador, por la simple razón que las superficies de ambos
pueden presentar irregularidades, que tal vez sean muy pequeñas, pero la
temperatura tan alta que puede generar un microprocesador actual, podría quemar
el punto que no haya quedado en contacto.
Aluminio y cobre

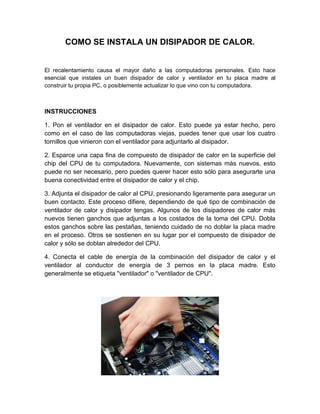

7. COMO SE INSTALA UN DISIPADOR DE CALOR.
El recalentamiento causa el mayor daño a las computadoras personales. Esto hace
esencial que instales un buen disipador de calor y ventilador en tu placa madre al
construir tu propia PC, o posiblemente actualizar lo que vino con tu computadora.
INSTRUCCIONES
1. Pon el ventilador en el disipador de calor. Esto puede ya estar hecho, pero
como en el caso de las computadoras viejas, puedes tener que usar los cuatro
tornillos que vinieron con el ventilador para adjuntarlo al disipador.
2. Esparce una capa fina de compuesto de disipador de calor en la superficie del
chip del CPU de tu computadora. Nuevamente, con sistemas más nuevos, esto
puede no ser necesario, pero puedes querer hacer esto sólo para asegurarte una
buena conectividad entre el disipador de calor y el chip.
3. Adjunta el disipador de calor al CPU, presionando ligeramente para asegurar un
buen contacto. Este proceso difiere, dependiendo de qué tipo de combinación de
ventilador de calor y disipador tengas. Algunos de los disipadores de calor más
nuevos tienen ganchos que adjuntas a los costados de la toma del CPU. Dobla
estos ganchos sobre las pestañas, teniendo cuidado de no doblar la placa madre
en el proceso. Otros se sostienen en su lugar por el compuesto de disipador de
calor y sólo se doblan alrededor del CPU.
4. Conecta el cable de energía de la combinación del disipador de calor y el
ventilador al conductor de energía de 3 pernos en la placa madre. Esto
generalmente se etiqueta "ventilador" o "ventilador de CPU".

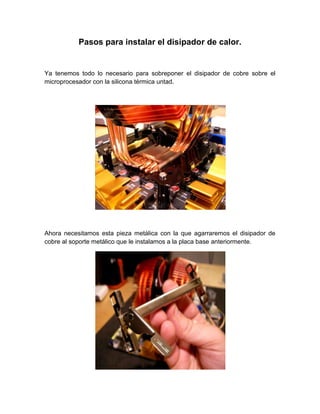

8. Pasos para instalar el disipador de calor.
Ya tenemos todo lo necesario para sobreponer el disipador de cobre sobre el
microprocesador con la silicona térmica untad.
Ahora necesitamos esta pieza metálica con la que agarraremos el disipador de
cobre al soporte metálico que le instalamos a la placa base anteriormente.

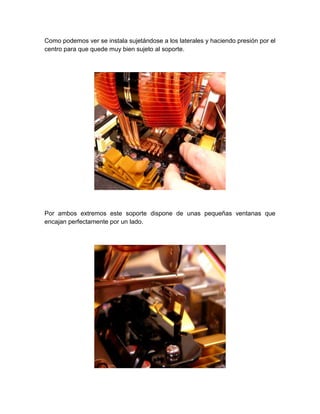

9. Como podemos ver se instala sujetándose a los laterales y haciendo presión por el
centro para que quede muy bien sujeto al soporte.
Por ambos extremos este soporte dispone de unas pequeñas ventanas que
encajan perfectamente por un lado.

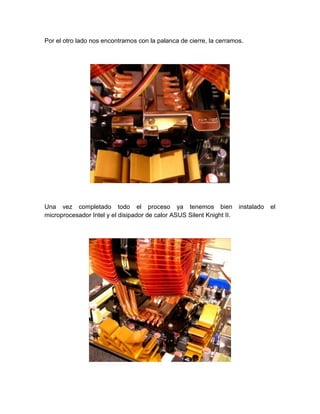

10. Por el otro lado nos encontramos con la palanca de cierre, la cerramos.
Una vez completado todo el proceso ya tenemos bien instalado el
microprocesador Intel y el disipador de calor ASUS Silent Knight II.

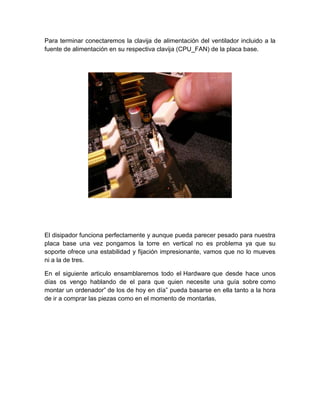

11. Para terminar conectaremos la clavija de alimentación del ventilador incluido a la
fuente de alimentación en su respectiva clavija (CPU_FAN) de la placa base.
El disipador funciona perfectamente y aunque pueda parecer pesado para nuestra
placa base una vez pongamos la torre en vertical no es problema ya que su
soporte ofrece una estabilidad y fijación impresionante, vamos que no lo mueves
ni a la de tres.
En el siguiente articulo ensamblaremos todo el Hardware que desde hace unos
días os vengo hablando de el para que quien necesite una guía sobre como
montar un ordenador” de los de hoy en día” pueda basarse en ella tanto a la hora
de ir a comprar las piezas como en el momento de montarlas.

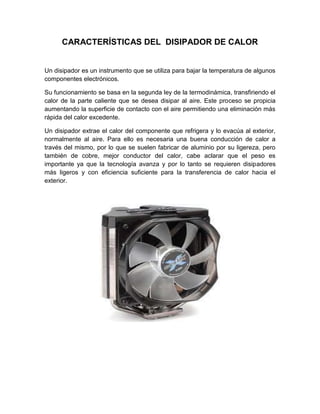

12. CARACTERÍSTICAS DEL DISIPADOR DE CALOR
Un disipador es un instrumento que se utiliza para bajar la temperatura de algunos
componentes electrónicos.
Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el
calor de la parte caliente que se desea disipar al aire. Este proceso se propicia
aumentando la superficie de contacto con el aire permitiendo una eliminación más
rápida del calor excedente.
Un disipador extrae el calor del componente que refrigera y lo evacúa al exterior,
normalmente al aire. Para ello es necesaria una buena conducción de calor a
través del mismo, por lo que se suelen fabricar de aluminio por su ligereza, pero
también de cobre, mejor conductor del calor, cabe aclarar que el peso es
importante ya que la tecnología avanza y por lo tanto se requieren disipadores
más ligeros y con eficiencia suficiente para la transferencia de calor hacia el
exterior.
