1. ACTIVIDAD N°1
REDES
Dayana Arcila O.
11-1

2. CONECTOR RJ 45
Es uno de los conectores principales utilizados
con tarjetas de red Ethernet, que transmite
información a través de cables de par trenzado.
Por este motivo, a veces se le denomina puerto
Ethernet. Es utilizada comúnmente con
estándares como TIA/EIA-568-B, que define la
disposición de los pines o wiring pinout. Una
aplicación común es su uso en cables de red
Ethernet, donde suelen usarse 8 pines (4 pares).
Otras aplicaciones incluyen terminaciones de
teléfonos (4 pines o 2 pares) por ejemplo en
Francia y Alemania, otros servicios de red como
RDSI y T1 e incluso RS-232.

4. CONECTOR JACK
El conector Jack (también denominado conector
TRS o conector TRRS) es un conector de audio
utilizado en numerosos dispositivos para la
transmisión de sonido en formato analógico.
El conector Jack se usa para conectar auriculares,
micrófonos y altavoces portátiles a reproductores
de MP3, ordenadores, teléfonos inteligentes y otros
equipos.
El diámetro más común es 3,5 mm, pero en el área
de WiFi se emplean también conectores de 6,35 mm
o 2,55 mm. Las ventajas del conector Jack son sus
pequeñas dimensiones y su fácil manejo.

6. RACK
Un rack es un soporte metálico destinado a alojar
equipamiento electrónico, informático y de
comunicaciones. Las medidas para la anchura están
normalizadas para que sean compatibles con
equipamiento de cualquier fabricante. También son
llamados bastidores, cabinets o armarios. Los racks
son útiles en un centro de proceso de datos, donde
el espacio es escaso y se necesita alojar un gran
número de dispositivos. El equipamiento
simplemente se desliza sobre un raíl horizontal y se
fija con tornillos. También existen bandejas que
permiten apoyar equipamiento no normalizado. Por
ejemplo, un monitor o un teclado.

8. CABLE UTP - CATEGORÍA 5
El cable de categoría 5, es un tipo de cable de par
trenzado cuya categoría es uno de los grados de
cableado UTP descritos en el estándar EIA/TIA 568B
el cual se utiliza para ejecutar CDDI y puede
transmitir datos a velocidades de hasta 100 Mbps a
frecuencias de hasta 100 Mhz. La categoría 5 ha sido
sustituida por una nueva especificación, la categoría
5e (enhanced o mejorada). Sirve para la conexión
principal entre el panel de distribución y la roseta del
puesto de trabajo, para conectar un hub o Smith a
otros Pc, y para conectar dichos dispositivos entre sí.
Está diseñado para señales de alta integridad.

9. Este tipo de cables se utiliza a menudo en redes
de ordenadores como Ethernet, y también se usa
para llevar muchas otras señales como servicios
básicos de telefonía. UTP, por otra parte, es una
sigla que significa Unshielded Twisted Pair (lo
que puede traducirse como “Par trenzado no
blindado”). El cable UTP, por lo tanto, es una
clase de cable que no se encuentra blindado y
que suele emplearse en las telecomunicaciones.

10. ESQUEMA DE RED EN BUS
Una red en bus es
aquella topología que se
caracteriza por tener un
único canal de
comunicaciones
(denominado bus, troncal
o backbone) al cual se
conectan los diferentes
dispositivos. De esta
forma todos los
dispositivos comparten el
mismo canal para
comunicarse entre sí.

11. ESQUEMA RED EN ESTRELLA
En la topología estrella
todas las computadoras
están conectadas a un
concentrador o hub central
desde el cual se re
direccionan los datos al
computador adecuado.
En este caso es una
topología estrella pasiva,
pues el hub es solo un
dispositivo con muchos
puertos.
Si la función del hub lo
realiza una computadora
es una topología estrella
activa.

12. RED LAN
Una red de área local, red local o LAN (del inglés
local área network) es la interconexión de una o
varias computadoras y periféricos. Su extensión
está limitada físicamente a un edificio o a un
entorno de 200 metros, con repetidores podría
llegar a la distancia de un campo de 1 kilómetro. Su
aplicación más extendida es la interconexión de
computadoras personales y estaciones de trabajo
en oficinas, fábricas, etc. En una empresa suelen
existir muchas computadoras conectadas entre sí,
las cuales necesitan de su propia impresora para
imprimir informes (redundancia de hardware),

13. los datos almacenados en uno de los equipos es
muy probable que sean necesarios en otro de los
equipos de la empresa, por lo que será necesario
copiarlos en este, pudiéndose producir desfases
entre los datos de dos usuarios, la ocupación de
los recursos de almacenamiento en disco se
multiplican (redundancia de datos), las
computadoras que trabajen con los mismos datos
deberán de tener los mismos programas para
manejar dichos datos (redundancia de software).

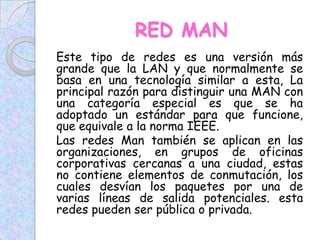

14. RED MAN
Este tipo de redes es una versión más
grande que la LAN y que normalmente se
basa en una tecnología similar a esta, La
principal razón para distinguir una MAN con
una categoría especial es que se ha
adoptado un estándar para que funcione,
que equivale a la norma IEEE.
Las redes Man también se aplican en las
organizaciones, en grupos de oficinas
corporativas cercanas a una ciudad, estas
no contiene elementos de conmutación, los
cuales desvían los paquetes por una de
varias líneas de salida potenciales. esta
redes pueden ser pública o privada.

15. *Son redes que se extienden sobre áreas geográficas de
tipo urbano, como una ciudad, aunque en la práctica dichas
redes pueden abarcar un área de varias ciudades.
* Son implementadas por los proveedores de servicio de
Internet, que son normalmente los proveedores del servicio
telefónico. Las MAN normalmente están basadas en
estándares SONET/SDH o WDM, que son estándares de
transporte por fibra óptica.
* Estos estándares soportan tasas de transferencia de
varios gigabits (hasta decenas de gigabits) y ofrecen la
capacidad de soportar diferentes protocolos de capa 2. Es
decir, pueden soportar tráfico ATM, Ethernet, Token Ring,
Frame Relay o lo que se te ocurra.
*Son redes de alto rendimiento.

16. RED WAN
Una red de área amplia, con frecuencia
denominada WAN, acrónimo de la expresión
en idioma inglés wide area network, es un tipo
de red de computadoras capaz de cubrir
distancias desde unos 100 hasta unos 1000
km, proveyendo de servicio a un país o un
continente o cualquier red en la cual no estén
en un mismo edificio todos sus miembros
(sobre la distancia hay discusión posible).
Muchas WAN son construidas por y para una
organización o empresa particular y son de
uso privado, otras son construidas por los
proveedores de internet (ISP) para proveer de
conexión a sus clientes.

17. * Posee máquinas dedicadas a la ejecución de
programas de usuario (hosts).
* Una subred, donde conectan varios hosts.
* División entre líneas de transmisión y
elementos de conmutación (enrutadores).
* Es un sistema de interconexión de equipos
informáticos geográficamente dispersos, que
pueden estar incluso en cLOL distintos. El
sistema de conexión para estas redes
normalmente involucra a redes públicas de
transmisión de datos.
