El documento trata sobre conceptos básicos de electricidad. Explica que la electricidad es una forma de energía originada por cargas eléctricas en reposo o movimiento. Describe la composición de la materia a nivel atómico y molecular y cómo se produce la electricidad. También define conceptos como corriente eléctrica, circuitos eléctricos, conductores, aislantes y magnitudes eléctricas como voltaje, amperaje y resistencia. Finalmente, explica la diferencia entre circuitos eléctricos en serie y en paralelo.

1. ELECTRICIDAD
PROYECTO TÉCNICO 2009
Tercer Eje - TÉCNICA
Profr. Javier Vargas G.
Física Electricidad 1

2. ENERGÍA
• Se define como la capacidad para realizar
un trabajo. Trabajo, se refiere al
desplazamiento de un cuerpo en el
espacio por la acción de una fuerza.
Física Electricidad 1

3. MATERIA
• Se llama materia a cualquier tipo de
entidad física que es parte del universo
observable, tiene energía asociada, es
capaz de interaccionar con los aparatos
de medida, es decir, es medible y tiene
una localización espaciotemporal
compatible con las leyes de la física.
Física Electricidad 1

4. ÁTOMO
• Es la unidad más pequeña de un
elemento químico que mantiene su
identidad o sus propiedades y que no es
posible dividir mediante procesos
químicos.
Física Electricidad 1

5. MOLÉCULA
• Es la partícula más pequeña de una
sustancia, que mantiene las propiedades
químicas específicas de esa sustancia.
Una molécula es una partícula formada
por un conjunto de átomos ligados por
enlaces covalentes o metálicos
Física Electricidad 1

6. ENERGÍA ELÉCTRICA
• La materia ésta compuesta por moléculas, éstas
por átomos y éstos por partículas. En los
átomos se pueden distinguir: protones y
neutrones; dentro del núcleo; y electrones, en
órbitas exteriores.
• La electricidad se produce cuando los
electrones se separan y forman nuevas órbitas
aparte. Cuando el flujo de electrones se traslada
de un punto a otro, aparece la corriente
eléctrica.
Física Electricidad 1

7. ELECTRICIDAD
• La electricidad es una forma de energía
originada por las cargas eléctricas, en
reposo o en movimiento, y las
interacciones entre ellas.
Física Electricidad 1

8. ELECTRICIDAD
• La electricidad es la más flexible y
versátiles de todas las formas de energía
sus numerosas aplicaciones tanto caseras
como industriales, nos ayudan hacer de
nuestras vidas un mundo mas fácil,
entretenido e interesante.
Física Electricidad 1

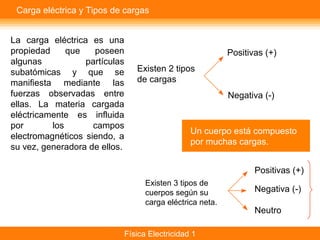

9. Carga eléctrica y Tipos de cargas
La carga eléctrica es una
propiedad que poseen Positivas (+)
algunas partículas
subatómicas y que se Existen 2 tipos
manifiesta mediante las de cargas
fuerzas observadas entre Negativa (-)
ellas. La materia cargada
eléctricamente es influida
por los campos
Un cuerpo está compuesto
electromagnéticos siendo, a
por muchas cargas.
su vez, generadora de ellos.
Positivas (+)
Existen 3 tipos de
cuerpos según su Negativa (-)
carga eléctrica neta.
Neutro
Física Electricidad 1

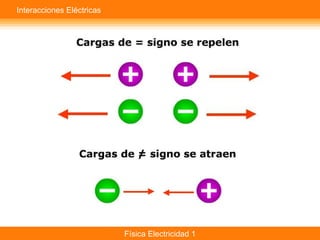

10. Interacciones Eléctricas
Física Electricidad 1

11. Corriente Eléctrica
• Es la circulación de electrones por un conductor y
puede ser de dos tipos:
• Corriente continua es la que utilizamos diariamente
a través de nuestra instalación eléctrica.
• Corriente continua es la que nos proveen pilas y
baterías.
• Ambas corrientes se pueden transformar de alterna
a continua o viceversa
Física Electricidad 1

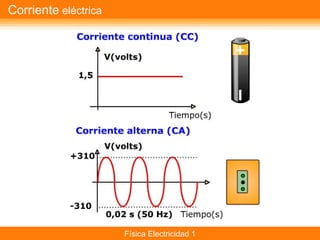

12. Corriente eléctrica
Física Electricidad 1

13. Corriente Continua
• La corriente continua (CC en español, en inglés DC, de Direct
Current) es el flujo continuo de electrones a través de un conductor
entre dos puntos de distinto potencial. A diferencia de la corriente
alterna (CA en español, AC en inglés), en la corriente continua las
cargas eléctricas circulan siempre en la misma dirección (es decir,
los terminales de mayor y de menor potencial son siempre los
mismos). Aunque comúnmente se identifica la corriente continua
con la corriente constante (por ejemplo la suministrada por una
batería), es continua toda corriente que mantenga siempre la
misma polaridad.
Física Electricidad 1

14. Corriente Alterna
• Se denomina corriente alterna (abreviada CA en español y AC
en inglés, de Alternating Current) a la corriente eléctrica en la
que la magnitud y dirección varían cíclicamente. La forma de
onda de la corriente alterna más comúnmente utilizada es la de
una onda senoidal (figura 1), puesto que se consigue una
transmisión más eficiente de la energía. Sin embargo, en ciertas
aplicaciones se utilizan otras formas de onda periódicas, tales
como la triangular o la cuadrada.
Física Electricidad 1

15. Conductores
• Son materiales que permiten el paso de la
corriente eléctrica:
– Plata
– Oro
– Cobre
– Hierro
– Aluminio
Física Electricidad 1

16. Aislantes
• Impiden el flujo de corriente eléctrica:
– Madera
– Porcelana
– Vidrio
– Papel
– Plástico
– Goma
Física Electricidad 1

17. Magnitudes Eléctricas
• Voltaje
• La tensión, el voltaje o diferencia de potencial es una
magnitud física que impulsa a los electrones a lo largo
de un conductor en un circuito cerrado.
• Ampere
• El amperio o ampere es la unidad de intensidad de
corriente eléctrica.
• Resistencia
• Se denomina resistencia eléctrica, R, de una
sustancia, a la oposición que encuentra la corriente
eléctrica para circular a través de dicha sustancia.
Física Electricidad 1

18. Voltaje
Física Electricidad 1

19. Circuito Eléctrico
• Es el conjunto de elementos que unidos
entre sí permiten el paso de una corriente
eléctrica.
Física Electricidad 1

20. Circuito Eléctrico
• Los elementos que podemos observar en
un circuito eléctrico son: generador,
conductor, receptor, elementos de control
y elementos de protección.
Física Electricidad 1

21. Circuito Abierto y Cerrado
• Un circuito es abierto cuando la corriente
encuentra en su camino una interrupción.
• Un circuito es cerrado cuando la corriente
eléctrica no encuentra ningún obstáculo
en su camino.
Física Electricidad 1

22. Operadores Eléctricos
• Generadores: Producen la energía eléctrica.
Pueden ser pilas, alternadores, baterías o
dínamos.
• Receptores.- Reciben la energía eléctrica y la
transforma en otro tipo de energía. Como
bombillas, motores, resistencias, timbres.
• Conductor.- Son los hilos y cables que conectan
al generador y receptor.
• Elementos de maniobra.- Sirven para conectar y
desconectar partes del circuito eléctrico como
interruptores, conmutadores, pulsadores.
Física Electricidad 1

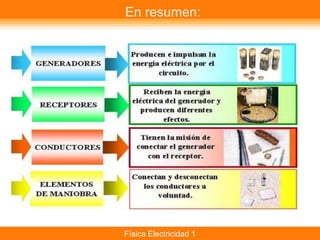

23. En resumen:
Física Electricidad 1

24. Circuitos en Serie
• En los circuitos en serie los elementos
están conectados uno a continuación del
otro. Solo hay un camino por el que pasa
la corriente eléctrica.
En un circuito en serie:
♦ La intensidad es única en todos
los puntos del circuito.
♦ La tensión o el voltaje se reparte
entre los diferentes componentes.
Las bombillas de un circuito en
serie lucen menos que cada una
por separado.
Física Electricidad 1

25. Circuitos en Paralelo
• En los circuitos en paralelo la corriente
que sale de la pila se reparte por varios
caminos donde están los repectores
colocados en paralelo.
En un circuito en paralelo:
♦ La corriente eléctrica se reparte
por las ramas donde se sitúan los
componentes.
♦ El voltaje de cada componente
es el mismo. Las bombillas lucen
más que si estuvieran conectadas
en serie.
Física Electricidad 1

26. En resumen:
Física Electricidad 1
