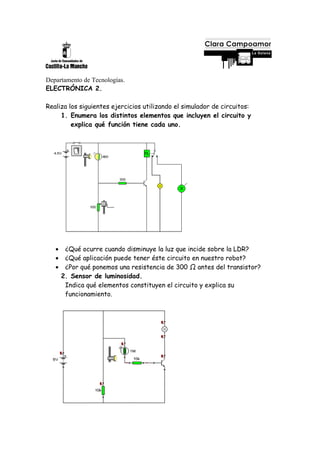

1. Departamento de Tecnologías.
ELECTRÓNICA 2.
Realiza los siguientes ejercicios utilizando el simulador de circuitos:
1. Enumera los distintos elementos que incluyen el circuito y
explica qué función tiene cada uno.
• ¿Qué ocurre cuando disminuye la luz que incide sobre la LDR?
• ¿Qué aplicación puede tener éste circuito en nuestro robot?
• ¿Por qué ponemos una resistencia de 300 Ω antes del transistor?
2. Sensor de luminosidad.
Indica qué elementos constituyen el circuito y explica su
funcionamiento.

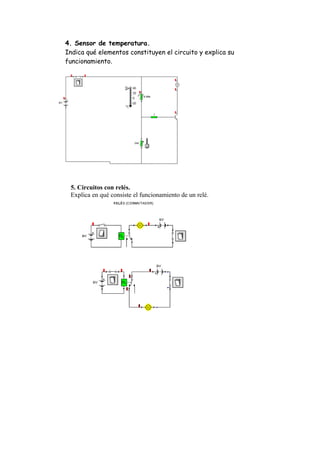

2. 4. Sensor de temperatura.
Indica qué elementos constituyen el circuito y explica su
funcionamiento.
5. Circuitos con relés.
Explica en qué consiste el funcionamiento de un relé.
