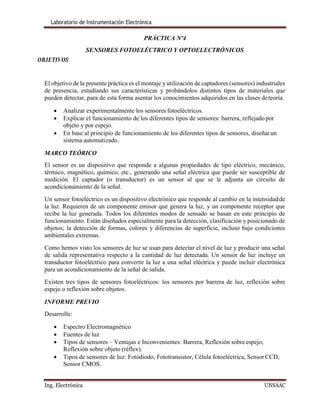

1. Laboratorio de Instrumentación Electrónica
Ing. Electrónica UNSAAC
OBJETIVOS
PRÁCTICA Nº4
SENSORES FOTOELÉCTRICO Y OPTOELECTRÓNICOS
El objetivo de la presente práctica es el montaje y utilización de captadores (sensores) industriales
de presencia, estudiando sus características y probándolos distintos tipos de materiales que
pueden detectar, para de esta forma asentar los conocimientos adquiridos en las clases deteoría.
Analizar experimentalmente los sensores fotoeléctricos.
Explicar el funcionamiento de los diferentes tipos de sensores: barrera, reflejadopor
objeto y por espejo.
En base al principio de funcionamiento de los diferentes tipos de sensores, diseñarun
sistema automatizado.
MARCO TEÓRICO
El sensor es un dispositivo que responde a algunas propiedades de tipo eléctrico, mecánico,
térmico, magnético, químico, etc., generando una señal eléctrica que puede ser susceptible de
medición. El captador (o transductor) es un sensor al que se le adjunta un circuito de
acondicionamiento de la señal.
Un sensor fotoeléctrico es un dispositivo electrónico que responde al cambio en la intensidadde
la luz. Requieren de un componente emisor que genera la luz, y un componente receptor que
recibe la luz generada. Todos los diferentes modos de sensado se basan en este principio de
funcionamiento. Están diseñados especialmente para la detección, clasificación y posicionado de
objetos; la detección de formas, colores y diferencias de superficie, incluso bajo condiciones
ambientales extremas.
Como hemos visto los sensores de luz se usan para detectar el nivel de luz y producir una señal
de salida representativa respecto a la cantidad de luz detectada. Un sensor de luz incluye un
transductor fotoeléctrico para convertir la luz a una señal eléctrica y puede incluir electrónica
para un acondicionamiento de la señal de salida.
Existen tres tipos de sensores fotoeléctricos: los sensores por barrera de luz, reflexión sobre
espejo o reflexión sobre objetos.
INFORME PREVIO
Desarrolle:
Espectro Electromagnético
Fuentes de luz
Tipos de sensores – Ventajas e Inconvenientes: Barrera, Reflexión sobreespejo,
Reflexión sobre objeto (réflex).
Tipos de sensores de luz: Fotodiodo, Fototransistor, Célula fotoeléctrica, SensorCCD,
Sensor CMOS.
2. Laboratorio de Instrumentación Electrónica
Ing. Electrónica UNSAAC

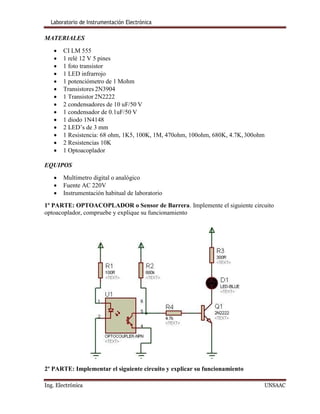

MATERIALES
CI LM 555
1 relé 12 V 5 pines
1 foto transistor
1 LED infrarrojo
1 potenciómetro de 1 Mohm
Transistores 2N3904
1 Transistor 2N2222
2 condensadores de 10 uF/50 V
1 condensador de 0.1uF/50 V
1 diodo 1N4148
2 LED’s de 3 mm
1 Resistencia: 68 ohm, 1K5, 100K, 1M, 470ohm, 100ohm, 680K, 4.7K,300ohm
2 Resistencias 10K
1 Optoacoplador
EQUIPOS
Multímetro digital o analógico
Fuente AC 220V
Instrumentación habitual de laboratorio
1º PARTE: OPTOACOPLADOR o Sensor de Barrera. Implemente el siguiente circuito
optoacoplador, compruebe y explique su funcionamiento

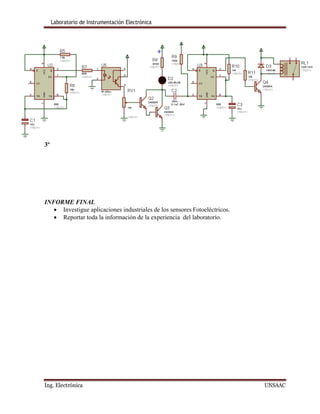

2º PARTE: Implementar el siguiente circuito y explicar su funcionamiento
3. Laboratorio de Instrumentación Electrónica
Ing. Electrónica UNSAAC
3º
INFORME FINAL
Investigue aplicaciones industriales de los sensores Fotoeléctricos.
Reportar toda la información de la experiencia del laboratorio.
