El documento describe las fases del proceso para diseñar y construir la maqueta de una atracción de feria que se mueva mediante una manivela y electricidad. Las fases incluyen plantear el problema, buscar soluciones, diseñar los planos, planificar la construcción, construir la maqueta, comprobar que funcione, hacer un presupuesto y evaluar el proyecto. El objetivo final es presentar el proyecto terminado.

1. Memoria proyecto tecnológicoMemoria proyecto tecnológico
Fases del procesoFases del proceso
tecnológicotecnológico

2. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
2
1.Planteamiento del problema.
DISEÑO Y CONSTRUCCIÓN DE UNA ATRACCIÓN DE FERIA
• Diseñar y construir la maqueta de una atracción de feriaDiseñar y construir la maqueta de una atracción de feria
accionada manual y eléctricamente.accionada manual y eléctricamente.
• La atracción deberá estar dotada de movimiento al serLa atracción deberá estar dotada de movimiento al ser
accionada manualmente mediante una manivela. A partiraccionada manualmente mediante una manivela. A partir
de la manivela, deberá transmitirse el movimientode la manivela, deberá transmitirse el movimiento
mediante mecanismos de transmisión que permitan reducirmediante mecanismos de transmisión que permitan reducir
la velocidad (poleas y engranajes).la velocidad (poleas y engranajes).
• La estructura de la atracción estará basada en laLa estructura de la atracción estará basada en la
triangulación.triangulación.

3. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
3

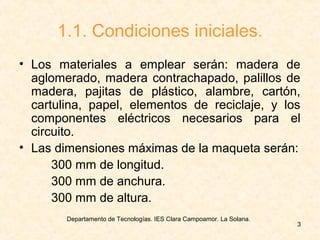

1.1. Condiciones iniciales.
• Los materiales a emplear serán: madera de
aglomerado, madera contrachapado, palillos de
madera, pajitas de plástico, alambre, cartón,
cartulina, papel, elementos de reciclaje, y los
componentes eléctricos necesarios para el
circuito.
• Las dimensiones máximas de la maqueta serán:
300 mm de longitud.
300 mm de anchura.
300 mm de altura.

4. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
4
2. Búsqueda de soluciones
• Recopilar informaciones útiles: libros,
internet, realidad..

5. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
5
2.1 Solución individual.
• Cada compañer@ del
grupo realiza un
dibujo a mano alzada
(boceto) de la
solución a la
propuesta.

6. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
6

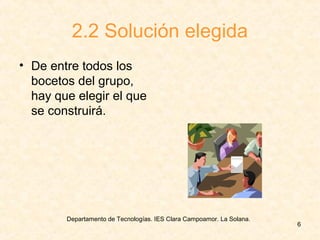

2.2 Solución elegida
• De entre todos los
bocetos del grupo,
hay que elegir el que
se construirá.

7. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
7
2.3 Justificación de la elección
• Argumentáis los motivos por los que
habéis elegido el boceto del proyecto que
vais a construir.

8. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
8
3. Diseño

9. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
9

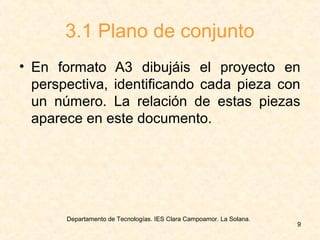

3.1 Plano de conjunto
• En formato A3 dibujáis el proyecto en
perspectiva, identificando cada pieza con
un número. La relación de estas piezas
aparece en este documento.

10. 3.2 Croquis de las piezas
Dibujamos las piezas acotadas a
mano alzada.

11. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
11

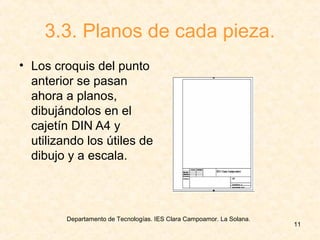

3.3. Planos de cada pieza.
• Los croquis del punto
anterior se pasan
ahora a planos,
dibujándolos en el
cajetín DIN A4 y
utilizando los útiles de
dibujo y a escala.

12. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
12
4. Planificación y organización
4.1 Hoja de proceso.
• Recoge toda la información necesaria
para la construcción de las piezas del
proyecto. Número Operación en orden Croquis Piezas Materiales, herramientas y máquinas Alumn@s Tiempo
HOJA DE PROCESO
PROYECTO:

13. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
13
5.Construcción
5.1 Diario de trabajo.
Cada día debe completarse este diario con
las operaciones realizadas, dificultades,
compañer@s que realizan cada trabajo,
ausentes..

14. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
14
6. Comprobación.
6.1 Comprobación de las condiciones
iniciales.
Se revisan las dimensiones, materiales.
6.2 Comprobación del funcionamiento.
Confirmamos o no que realmente cumple
la función para la que fue diseñado
nuestro prototipo. En el segundo caso,
rediseñamos hasta conseguir un
resultado positivo

15. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
15

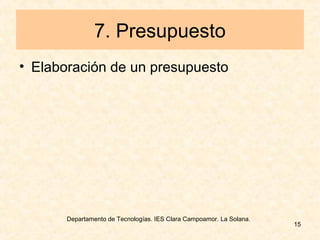

7. Presupuesto
• Elaboración de un presupuesto

16. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
16
8. Evaluación.
• Se realiza una evaluación del proyecto,
analizando diferentes aspectos:
funcionamiento, presentación, dificultades
encontradas en su construcción.

17. Departamento de Tecnologías. IES Clara Campoamor. La Solana.
17
9. Presentación.
• El proyecto y su memoria es presentado
al resto de compañeros, utilizando
diferentes recursos: videos, power point,
exposición, etc.
