- 7. DIVISORES DE TENSIÓN YCIRCUITOS EN SERIE Integrantes: -Joaquin Montoro -Alisson Muñoz -Anderson Maldonado -Yanira Matias 4°A Profesor: Walter Davila Auxiliar: Juan Requena
- 8.

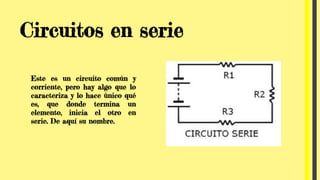

- 9. Circuitos en serie Estees un circuito común y corriente, pero hay algo que lo caracteriza y lo hace único qué es, que donde termina un elemento, inicia el otro en serie. De aquí su nombre.

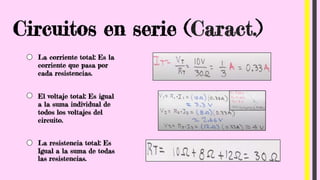

- 10. Circuitos en serie(Caract.) La corriente total: Es la corriente que pasa por cada resistencias. El voltaje total: Es igual a la suma individual de todos los voltajes del circuito. La resistencia total: Es Igual a la suma de todas las resistencias.

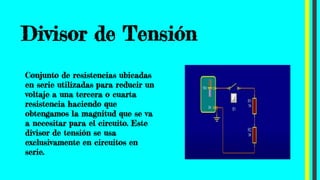

- 11. Divisor de Tensión Conjuntode resistencias ubicadas en serie utilizadas para reducir un voltaje a una tercera o cuarta resistencia haciendo que obtengamos la magnitud que se va a necesitar para el circuito. Este divisor de tensión se usa exclusivamente en circuitos en serie.

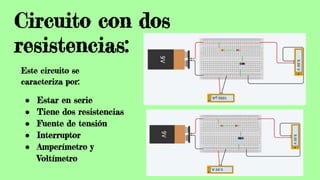

- 12. Circuito con dos resistencias: Estecircuito se caracteriza por: ● Estar en serie ● Tiene dos resistencias ● Fuente de tensión ● Interruptor ● Amperímetro y Voltímetro

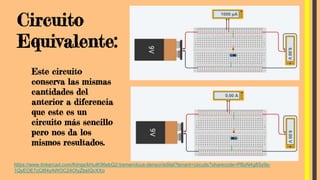

- 13. https://www.tinkercad.com/things/kHuIK96ebQ2-tremendous-densor/editel?tenant=circuits?sharecode=PByN4g8Sy9s- 1QyEOE7cC8f4yAWOC24OIyZbsIQvXXo Circuito Equivalente: Este circuito conserva lasmismas cantidades del anterior a diferencia que este es un circuito más sencillo pero nos da los mismos resultados.

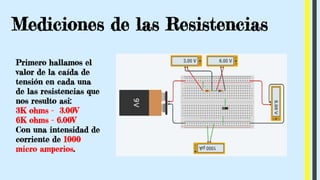

- 14. Mediciones de lasResistencias Primero hallamos el valor de la caída de tensión en cada una de las resistencias que nos resulto asi: 3K ohms - 3.00V 6K ohms - 6.00V Con una intensidad de corriente de 1000 micro amperios.
- 15.

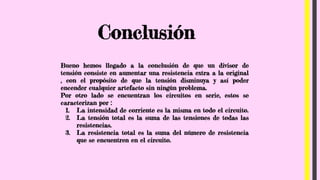

- 16. Conclusión Bueno hemos llegadoa la conclusión de que un divisor de tensión consiste en aumentar una resistencia extra a la original , con el propósito de que la tensión disminuya y así poder encender cualquier artefacto sin ningún problema. Por otro lado se encuentran los circuitos en serie, estos se caracterizan por : 1. La intensidad de corriente es la misma en todo el circuito. 2. La tensión total es la suma de las tensiones de todas las resistencias. 3. La resistencia total es la suma del número de resistencia que se encuentren en el circuito.
- 17.

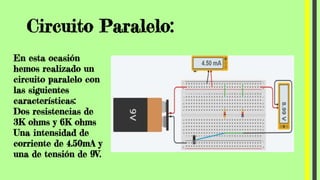

- 18. Circuito Paralelo: En estaocasión hemos realizado un circuito paralelo con las siguientes características: Dos resistencias de 3K ohms y 6K ohms Una intensidad de corriente de 4.50mA y una de tensión de 9V.

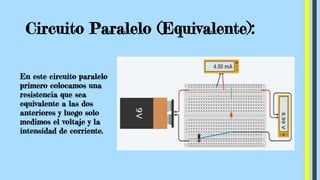

- 19. Circuito Paralelo (Equivalente): Eneste circuito paralelo primero colocamos una resistencia que sea equivalente a las dos anteriores y luego solo medimos el voltaje y la intensidad de corriente.

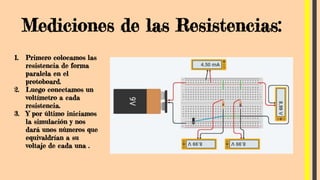

- 20. Mediciones de lasResistencias: 1. Primero colocamos las resistencia de forma paralela en el protoboard. 2. Luego conectamos un voltímetro a cada resistencia. 3. Y por último iniciamos la simulación y nos dará unos números que equivaldrían a su voltaje de cada una .
- 21.

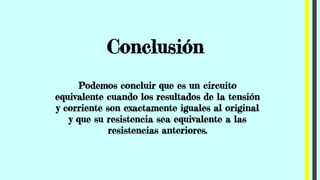

- 22. Conclusión Podemos concluir quees un circuito equivalente cuando los resultados de la tensión y corriente son exactamente iguales al original y que su resistencia sea equivalente a las resistencias anteriores.
- 23.

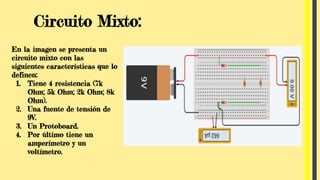

- 24. Circuito Mixto: En laimagen se presenta un circuito mixto con las siguientes características que lo definen: 1. Tiene 4 resistencia (7k Ohm; 5k Ohm; 2k Ohm; 8k Ohm). 2. Una fuente de tensión de 9V. 3. Un Protoboard. 4. Por último tiene un amperímetro y un voltímetro.
- 25.
- 27. ¿Qué sucede conlas intensidades de corriente que circulan por las resistencias? ¿Qué sucede con las tensiones en las resistencias?
