1. LABORATORIO DE M.T EN SISTEMAS GRADO 11
ENSAMBLE DE CIRCUITO OSCILARDOR CON C.I 555
Docente: Damaris Montoya ospina
Febrero 10 de 2014
Objetivos:
1. Interpretar las conecciones de un plano electrónico e Identificar cada uno de sus componentes, al igual que la
forma correcta de conexión.
2. Identificar las pistas de la baquela universal y la forma correcta de colacar los componentes para su respectiva
soldadura.
3. Realizar soldaduras de forma correcta, que no queden porosos, grumosas o sueltas, para garantizar el paso
correcto de la corriente y el funcionamiento adecuado del circuito.
4. Manejar adecuadamente la herramienta para realizar el ensamble del cirduito: cautín, desoldador, pinzas,
multímetro, entre otros.
A. Plano del circuito
1. Liste el nombre y capacidad de los componentes utilizados
Resistencia A 1kΩ Condensador 1 10uf Fuente 9V
Reóstato RB 100k Ω Condensador2 10nf Diodo led
Resistencia 3 330 Ω Circuito integrado 555

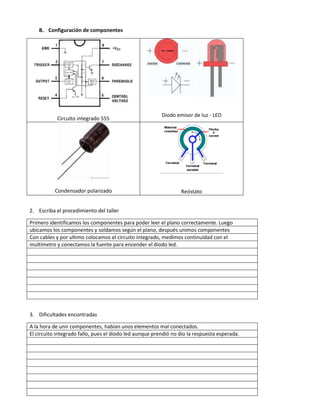

2. B. Configuración de componentes
Circuito integrado 555
Diodo emisor de luz - LED
Condensador polarizado Reóstato
2. Escriba el procedimiento del taller
Primero identificamos los componentes para poder leer el plano correctamente. Luego
ubicamos los componentes y soldamos según el plano, después unimos componentes
Con cables y por ultimo colocamos el circuito integrado, medimos continuidad con el
multímetro y conectamos la fuente para encender el diodo led.
3. Dificultades encontradas
A la hora de unir componentes, habían unos elementos mal conectados.
El circuito integrado fallo, pues el diodo led aunque prendió no dio la respuesta esperada.

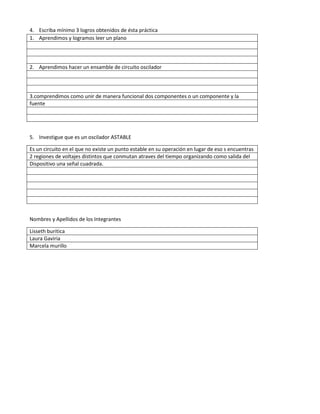

3. 4. Escriba mínimo 3 logros obtenidos de ésta práctica
1. Aprendimos y logramos leer un plano
2. Aprendimos hacer un ensamble de circuito oscilador
3.comprendimos como unir de manera funcional dos componentes o un componente y la
fuente
5. Investigue que es un oscilador ASTABLE
Es un circuito en el que no existe un punto estable en su operación en lugar de eso s encuentras
2 regiones de voltajes distintos que conmutan atraves del tiempo organizando como salida del
Dispositivo una señal cuadrada.
Nombres y Apellidos de los Integrantes
Lisseth buritica
Laura Gaviria
Marcela murillo
