1. Industrial y de Servicios CBTIS
no.140
Hermila Galindo de Topete “
Tema: Problemas de la Electrostática
en la Industria Electrónica y su
Control.
{
Alumnos: Edgar Alexis Saldaña Zamora
Brenda Karina García Sesma
Alfonso Montoya Chairez
Profesora: Ma. Elena Sosa Medina
2. ¿Que es electrostática?
Es un fenómeno
Electrostático
que hace que
circule una corriente
eléctrica repentina y
momentáneamente
entre dos objetos de
distinto potencial
eléctrico.
3. “Problemas que genera el ESD”
Dentro de la industria, el ESD (electrostatic dischargees) es
discreto e invisible y provoca problemas de distinta naturaleza.
4. “Otro tipo de problemas”
Muchos componentes
eléctricos, incluyendo
los chips de ordenadores,
electrónicos y placas de
circuito, pueden ser
dañados por
descargas eléctricas
Las descargas
electrostáticas son un serio
peligro para la
electrónica de estado
sólido, ya que pueden
inutilizar
dispositivos electrónicos.
5. Las Bolsas de zipper con blindaje externo
modelo 2110R de 3M(MR)
Las Bolsas 2110R de zipper
con blindaje externo de
3M(MR), sirven para
transporte de componentes
sensibles a descargas
electrostáticas constituidas
por 4 capas:
1 capa Cobertura resistente
a la abrasión, 2 capa
Poliester Disipativo, 3 capa
Aluminio 4 Capa
Polietileno Disipativo.
6. Es esencial la utilización de
materiales conductores
Para ello se le
añade al polipropileno
copolímero (PPC)
con el que están
fabricados un aditivo
conductivo:
el carbón black

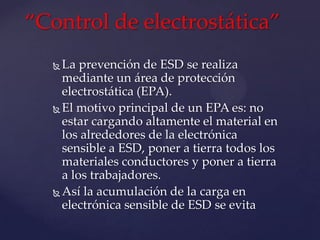

7. “Control de electrostática”
La prevención de ESD se realiza
mediante un área de protección
electrostática (EPA).
El motivo principal de un EPA es: no
estar cargando altamente el material en
los alrededores de la electrónica
sensible a ESD, poner a tierra todos los
materiales conductores y poner a tierra
a los trabajadores.
Así la acumulación de la carga en
electrónica sensible de ESD se evita

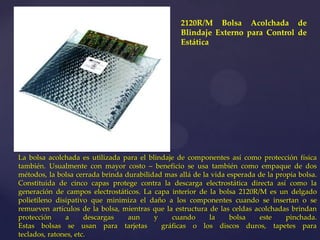

8. 2120R/M Bolsa Acolchada de
Blindaje Externo para Control de
Estática
La bolsa acolchada es utilizada para el blindaje de componentes así como protección física
también. Usualmente con mayor costo – beneficio se usa también como empaque de dos
métodos, la bolsa cerrada brinda durabilidad mas allá de la vida esperada de la propia bolsa.
Constituida de cinco capas protege contra la descarga electrostática directa así como la
generación de campos electrostáticos. La capa interior de la bolsa 2120R/M es un delgado
polietileno disipativo que minimiza el daño a los componentes cuando se insertan o se
remueven artículos de la bolsa, mientras que la estructura de las celdas acolchadas brindan
protección a descargas aun y cuando la bolsa este pinchada.
Estas bolsas se usan para tarjetas gráficas o los discos duros, tapetes para
teclados, ratones, etc.
9. El Limpiador Electrónico compatible con
plásticos NovecMR Electronic Cleaner de 3M
contiene al HFE-7100, líquido transparente,
incoloro e inodoro indicado como reemplazo
de substancias que dañan la capa de ozono.
Este fluido no daña la capa de ozono y tiene
propiedades ambientales favorables. Tiene uno
de los perfiles toxicológicos más bajos de los
nuevos materiales de reemplazo de CFCs, con
un rango de exposición media ponderada de
750 ppm (en ocho horas).
10. El Mini Ionizador 960 es un pequeño y
versátil ventilador disponible para
equipo o áreas locales de ionización
Su pequeño tamaño lo hace ideal par
usarse en aquellas situaciones donde el
espacio es mínimo y las aplicaciones
incluyen equipos electrónicos dentro de
estaciones protegidas a al
descarga electrostática El Ionizador 960
genera una carga balanceada de aire
ionizado (cargas positivas y negativas)
las cuales neutralizan las acumulaciones
de estática sobre las superficies.
La descarga por estática es disipada en
segundos y la posibilidad de dañar por
un evento de estática es mínimo.
El 960 mantiene un balance razonable de
aire
11. Piso vinílico dicipativo para Control de Estática serie
8412 de 3M(MR)
Es un sistema a largo plazo para controlar ESD, se compone de dos partes,
la primera es el adhesivo conductivo y la segunda es la loseta vinílica
disipativa (10^6 – 10^9 ohms).
