Este documento describe diferentes tipos de empalmes eléctricos. Un empalme eléctrico es la unión de dos o más cables de una instalación eléctrica. Explica empalmes como el de cola de rata, Western Unión, dúplex, en "T" o de derivación múltiple, y de prolongación. Cada empalme se utiliza para un propósito diferente como unir cables, soportar tensión, derivar cables o prolongar cables gruesos.

1. EMPALMES ELECTRICOS
JAIRO HUMBERTO PINEDA CABRA
CÓDIGO: 201422577
UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE
COLOMBIA
TECNOLOGÍA EN ELECTRICIDAD
I SEMESTRE
DUITAMA
2014

2. INTRODUCCIÓN
En este trabajo daremos a conocer que son
los empalmes eléctricos y los tipos de
empalmes, los empalmes nos permiten
realizar con facilidad la continuidad de la
corriente eléctrica. Deben hacerse mecánica y
eléctricamente seguros, con el objeto de
impedir recalentamiento, la oxidación y
corrosión del cobre

3. EMPALMES ELECTRICOS
Un empalme o amarre eléctrico es la unión
de 2 o más cables de una instalación eléctrica
o dentro de un aparato o equipo electrónico.

4. TIPOS DE EMPALMES

5. EMPALME COLA DE RATA
se emplea cuando los
cables no van a estar
sujetos a esfuerzos de
tensión elevados. Se
utiliza para hacer las
conexiones de los
cables en las cajas de
conexión o salidas, ya
sea de tomacorrientes o
interruptores.

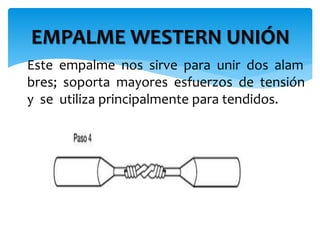

6. EMPALME WESTERN UNIÓN
Este empalme nos sirve para unir dos alam
bres; soporta mayores esfuerzos de tensión
y se utiliza principalmente para tendidos.

7. EMPALME DÚPLEX
Es utilizado para unir alambres dúplex. Este
empalme está compuesto por dos uniones
Western Unión, realizados escalonadamente,
con el propósito de evitar diámetros excesivos
al colocar la cinta aislante y evitar un posible
cortocircuito.

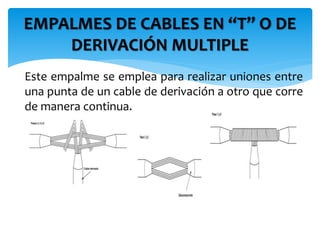

8. EMPALMES DE CABLES EN “T” O DE
DERIVACIÓN MULTIPLE
Este empalme se emplea para realizar uniones entre
una punta de un cable de derivación a otro que corre
de manera continua.

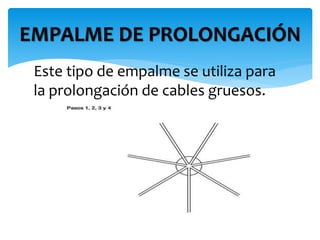

9. EMPALME DE PROLONGACIÓN
Este tipo de empalme se utiliza para
la prolongación de cables gruesos.

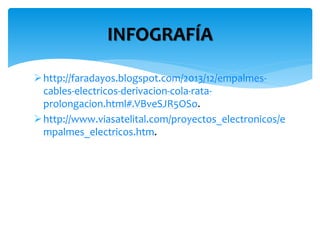

10. INFOGRAFÍA
 http://faradayos.blogspot.com/2013/12/empalmes-cables-
electricos-derivacion-cola-rata-prolongacion.
html#.VBveSJR5OSo.
 http://www.viasatelital.com/proyectos_electronicos/e
mpalmes_electricos.htm.

11. GRACIAS……..
