Elementos control

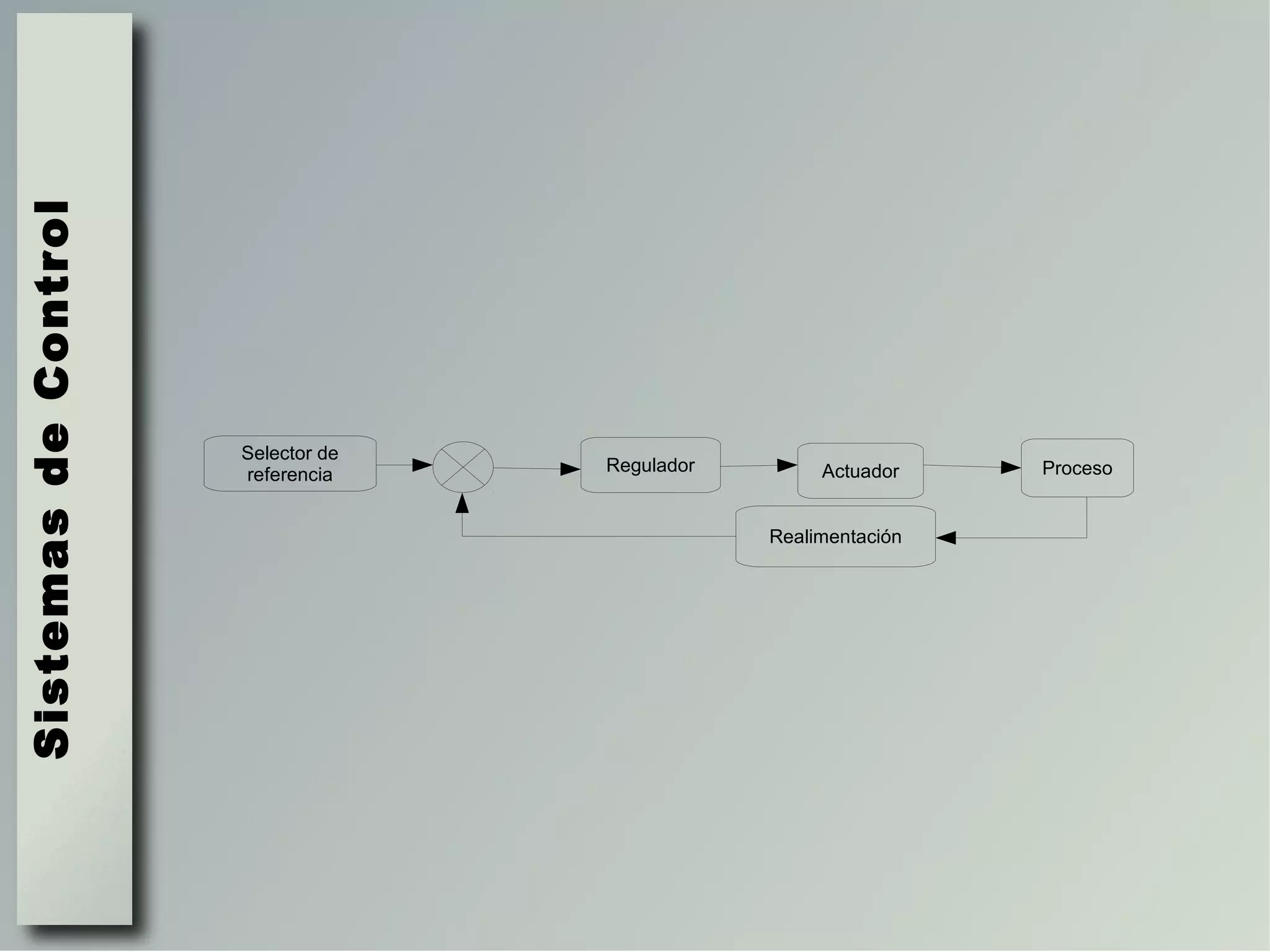

1. Sistemas de Control
Selector de
referencia Regulador Actuador Proceso
Realimentación
2. Selector de
referencia Regulador Actuador Proceso
Realimentación
Selector de referencia
Sistemas de Control
Se encarga de marcar la referencia del
sistema, accionados por el usuario.
Selectores potenciométricos.
●Selectores numéricos.
●Selectores mecánicos.
●Teclados
●Panel de usuario
3. Selector de
referencia Regulador Actuador Proceso
Realimentación
Compar ador es
Sistemas de Control
Determina la diferencia entre el valor de
referencia y el valor del sistema.
●Mecánicos.
●Neumáticos.
●Eléctricos.
●Electrónicos.
4. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Re gulador
Sistemas de Control
Determina la respuesta del sistema de control
a partir de la señal de error.
Todo-Nada.
●
Proporcional.
●
Integral.
●
Derivativo.
●
Combinado.
●
5. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Re gulador
Sistemas de Control
Proporcional
Señal regulada esta
en relación directa con
el valor del error
6. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Re gulador
Sistemas de Control
Integral
Señal regulada
cambia a una
velocidad proporcional
a la desviación
7. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Re gulador
Sistemas de Control
Derivativo
Señal regulada varía
proporcional a la
velocidad de la
desviación.
8. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Re gulador
Sistemas de Control
Proporcional, Derivativo e Integral
Señal regulada esta en relación directa con el valor
del error
9. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Actuador
Sistemas de Control
Modifican las condiciones del proceso
controlado.
● Neumáticos e hidráulicos
● Eléctricos
● Válvulas.
Características:
● Potencia
● Capacidad de se controlado.
● Peso y Volumen
● Precisión
● Velocidad
● Costo y Mantenimiento
10. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Actuador
Sistemas de Control
Neumáticos e Hidráulicos.
Utilizan aire o aceite a presión para la transmisión
de potencia
Cilindros
Motores
11. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Actuador
Sistemas de Control
Eléctricos.
● Paso a paso.
● Unipolares
●
Bipolares
12. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Actuador
Eléctricos.
Sistemas de Control
● Corriente continua
● Servomotores.
13. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Actuador
Sistemas de Control
Válvulas de control.
Para el control de fluidos
14. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Realimentación
Sensores, captadores y transductores.
Sistemas de Control
●Sensores: en contacto con el medio.
●Captadores: amplifican la señal.
●Transductores: dan una señal de otra magnitud
(Eléctrica).
Propiedades.
●Rango de medida.
●Sensibilidad.
●Resolución.
●Linealidad.
●Histéresis.
●Repetitividad
15. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Realimentación
Sistemas de Control
Clasificación delos transductores:
Según la tecnología utilizada:
●Transductores resistivos.
●Transductores Capacitivos.
●Transductores inductivos.
●Transductores mecánicos.
●Transductores por ultrasonidos, fotosensibles, etc...
Según la magnitud medida:
●Proximidad o presencia.
●Desplazamiento o movimiento
●Velocidad
●Presión
●Temperatura
●Luz
16. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Realimentación
Detectores de Proximidad o presencia.
Sistemas de Control
Finales de carrera. Conmutadores.
Inductivos.
Materiales férricos
Contactos
Bobina
Materiales no férricos
Capacitivos
Ópticos.
Barrera
Reflexión
17. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Realimentación
Desplazamiento o movimiento.
Sistemas de Control
Grandes distancias.
Radar.
Sonar.
Laser.
Distancias cortas.
Potenciómetros.
Inductivos
Capacitivos
Medida de ángulos.
Decodificadores
Relativos.
Absolutos.
18. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Realimentación
Sistemas de Control
Transductores de velocidad.
Tacómetros mecánicos.
●Cuenta revoluciones.
●Centrífugo.
Tacómetros eléctricos.
●Taco-Dinamo.
●Taco-Alternador
Tacómetros
Ópticos.
19. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Realimentación
Transductores de presión.
Sistemas de Control
Mecánicos
●Tubos U
●Tubo Bourdon
●Diafragma
●Fuelles
Electromecánicos
●Anteriores con transductor.
●Galgas extensiométricas.
●Transductores piezoeléctricos
●Resistivos
●Capacitivos
De vacío.
●Vacuómetro de Mcleod
●Térmicos
●De ionización.
20. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Realimentación
Transductores de Temperatura.
Sistemas de Control
Termoresistencias.
Termistores.
NTC
PTC
Termopares.
Cobre-Constantan
Hierro-Constantan
Cromo-alumel
Pirómetros de radiacción.
Variación total.
Opticos.
21. Selector de
Regulador Actuador Proceso
referencia
Realimentación
Realimentación
Sistemas de Control
Transductores lumínicos.
LDR.
Fotodiodos
Fototransistores
Notas del editor
Respuesta igual que error, Kp sensibilidad Ganancia. Bp Banda proporcional, sensibilidad. Si la ganancia es alta respuesta muy rápida. Si es pequeña puede llegar a dar error. Mantiene un erro remanente.
Velocidad de accionamiento es proporcional al error. Corrige el error remanente, respuesta lenta. Ki= constante integral. 1/Ti = Frecuencia de reposición o Reset
Control derivativo señal cambia proporcionalmente con la velocidad de error. Es un sistema anticipativo, pero puede amplificar perturbaciones. Con escalón satura la salida. Td= Tiempo derivativo o tiempo de anticipación.
Rango de medida: diferencia entre máx y min, no usar <1/10 máx Sensibilidad: relación entre magnitud y respuesta, pendiente de la curva. Resolución: diferencia entre dos medidas consecutivas. No-Linealidad: distancia mayor entre recta y curva. Histéresis: diferencia de medida según el sentido. Repetitividad. Diferencia mayor entre dos medidas de la misma magnitud.
Clasificación: Activos:producen electricidad. Pasivos: modifican una corriente externa.
