1. ELEMENTOS DE COMUNICACIÓN
DE UNA RED.

2. TARJETA DE RED.
Una tarjeta de red o adaptador de red permite la
comunicación con aparatos conectados entre si y también
permite compartir recursos entre dos o más computadoras
(discos duros, CD-ROM, impresoras, etc.). A las tarjetas de red
también se les llama NIC (por network interface card; en
español "tarjeta de interfaz de red"). Hay diversos tipos de
adaptadores en función del tipo de cableado o arquitectura
que se utilice en la red (coaxial fino, coaxial grueso, Token
Ring, etc.), pero actualmente el más común es del tipo
Ethernet utilizando una interfaz o conector RJ-45.

3. TARJETA DE RED.

4. ROUTERS.
El enrutador (calco del inglés router),
direccionador, ruteador o encaminador es
un dispositivo de hardware para
interconexión de red de ordenadores que
opera en la capa tres (nivel de red) del
modelo OSI. Un enrutador es un dispositivo
para la interconexión de redes
informáticas que permite asegurar el
enrutamiento de paquetes entre redes o
determinar la mejor ruta que debe tomar
el paquete de datos.

5. ROUTERS.

6. SWITCHS.
Un conmutador o switch es un dispositivo digital de lógica de
interconexión de redes de computadores que opera en la capa 2
(nivel de enlace de datos) del modelo OSI. Su función es
interconectar dos o más segmentos de red, de manera similar a
los puentes (bridges), pasando datos de un segmento a otro de
acuerdo con la dirección MAC de destino de las tramas en la red.
Un conmutador en el centro de una red en estrella.
Los conmutadores se utilizan cuando se desea conectar
múltiples redes, fusionándolas en una sola. Al igual que los
puentes, dado que funcionan como un filtro en la red, mejoran el
rendimiento y la seguridad de las LANs (Local Area Network- Red
de Área Local).

7. SWITCHS.

8. HUBS.
Un concentrador o hub es un dispositivo que permite centralizar el
cableado de una red y poder ampliarla. Esto significa que dicho
dispositivo recibe una señal y repite esta señal emitiéndola por sus
diferentes puertos. Una red Ethernet se comporta como un medio
compartido, es decir, sólo un dispositivo puede transmitir con éxito a
la vez y cada uno es responsable de la detección de colisiones y de
la retransmisión. Con enlaces 10BASE-T y 100Base-T (que
generalmente representan la mayoría o la totalidad de los puertos en
un concentrador) hay parejas separadas para transmitir y recibir, pero
que se utilizan en modo half duplex el cual se comporta todavía
como un medio de enlaces compartidos (véase 10BASE-T para las
especificaciones de los pines).

9. HUBS

10. CONECTOR RJ45
Es una interfaz física comúnmente usada para conectar redes de cableado
estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de
Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas,
que normalmente se usan como extremos de cables de par trenzado.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la
disposición de los pines o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen
usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de
teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros
servicios de red como RDSI y T1 e incluso RS-232.

11. CONECTOR RJ45

12. REPETIDORES DE RED
Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la
retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias
más largas sin degradación o con una degradación tolerable.
El término repetidor se creó con la telegrafía y se refería a un dispositivo electromecánico
utilizado para regenerar las señales telegráficas. El uso del término ha continuado en
telefonía y transmisión de datos.
En telecomunicación el término repetidor tiene los siguientes significados normalizados:
1. Un dispositivo analógico que amplifica una señal de entrada, independientemente de
su naturaleza (analógica o digital).
2. Un dispositivo digital que amplifica, conforma, retemporiza o lleva a cabo una
combinación de cualquiera de estas funciones sobre una señal digital de entrada para su
retransmisión.
En el modelo de referencia OSI el repetidor opera en el nivel físico.

13. REPETIDORES DE RED

14. RACK
Un rack es un bastidor destinado a alojar equipamiento
electrónico, informático y de comunicaciones.
Normalizadas para que sea compatible con equipamiento
de cualquier fabricante, siendo la medida más normalizada
la de 19 pulgadas, 19".
También son llamados bastidores, cabinets o armarios.
Los racks son un simple armazón metálico con un ancho
interno normalizado de 19 pulgadas, mientras que el alto y
el fondo son variables para adaptarse a las distintas
necesidades.
De esta manera es muy sencillo hacer distribuciones de
espacios en centros de datos (CPD).

15. RACK

16. DIFERENCIAS ENTRE HUB Y SWICTH.
 Los switches toman decisiones basándose
en las direcciones MAC, mientras que 1 hub
no toma decisiones.
 Los switches hacen que a los LAN sean mas
eficientes .
 Los switches envían datos desde el puerto al
cual esta conectado al host
correspondiente.

17. PROTOCOLOS DE COMUNICACION DE RED
En informática, un protocolo es un conjunto de reglas
usadas por computadoras para comunicarse unas con
otras a través de una red. Un protocolo es una regla o
estándar que controla o permite la comunicación en su
forma más simple, un protocolo puede ser definido como
las reglas que dominan la sintaxis, semántica y
sincronización de la comunicación. Los protocolos pueden
ser implementados por hardware, software, o una
combinación de ambos. A su más bajo nivel, un protocolo
define el comportamiento de una conexión de hardware

18. PROTOCOLOS DE COMUNICACION DE RED.

19. IPX/SPX
IPX/SPX (del inglés Internetwork Packet Exchange/ Sequenced Packet
Exchange), Protocolo Novell o simplemente IPX es una familia de protocolos de
red desarrollados por Novell y utilizados por su sistema operativo de red
NetWare.
IPXEl protocolo Intercambio de Paquetes Entre Redes (IPX) es la
implementación del protocolo IDP (Internet Datagram Protocol) de Xerox. Es un
protocolo de datagramas rápido orientado a comunicaciones sin conexión
que se encarga de transmitir datos a través de la red, incluyendo en cada
paquete la dirección de destino.
SPX El protocolo Intercambio de Paquetes en Secuencia (SPX) es la
implementación del protocolo SPP (Sequenced Packet Protocol) de Xerox. Es
un protocolo fiable basado en comunicaciones con conexión y se encarga de
controlar la integridad de los paquetes y confirmar los paquetes recibidos a
través de una red

20. IPX/SPX

21. NETBIOS
NetBIOS, "Network Basic Input/Output System", es, en sentido
estricto, una especificación de interfaz para acceso a
servicios de red, es decir, una capa de software desarrollado
para enlazar un sistema operativo de red con hardware
específico. NetBIOS fue originalmente desarrollado por IBM y
Sytek como API/APIS para el software cliente de recursos de
una Red de área local (LAN). Desde su creación, NetBIOS se
ha convertido en el fundamento de muchas otras
aplicaciones de red.

22. NETBIOS.

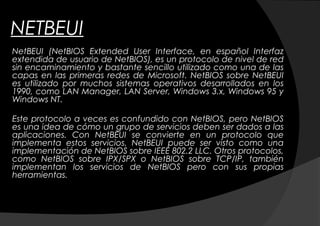

23. NETBEUI
NetBEUI (NetBIOS Extended User Interface, en español Interfaz
extendida de usuario de NetBIOS), es un protocolo de nivel de red
sin encaminamiento y bastante sencillo utilizado como una de las
capas en las primeras redes de Microsoft. NetBIOS sobre NetBEUI
es utilizado por muchos sistemas operativos desarrollados en los
1990, como LAN Manager, LAN Server, Windows 3.x, Windows 95 y
Windows NT.
Este protocolo a veces es confundido con NetBIOS, pero NetBIOS
es una idea de cómo un grupo de servicios deben ser dados a las
aplicaciones. Con NetBEUI se convierte en un protocolo que
implementa estos servicios. NetBEUI puede ser visto como una
implementación de NetBIOS sobre IEEE 802.2 LLC. Otros protocolos,
como NetBIOS sobre IPX/SPX o NetBIOS sobre TCP/IP, también
implementan los servicios de NetBIOS pero con sus propias
herramientas.

24. NETBEUI.

25. APPLE TALK
Appletalk es un conjunto de protocolos desarrollados por Apple
Inc. para la conexión de redes. Fue incluido en un Macintosh en
1984 y actualmente está en desuso en los Macintosh en favor
de las redes TCP/IP. AppleTalk identifica varias entidades de
red, cada una como un nodo. Un nodo es simplemente un
dispositivo conectado a una red AppleTalk. Los nodos más
comunes son computadoras Macintosh e impresoras Láser,
pero muchos otros tipos de computadoras son también
capaces de comunicarse con AppleTalk, incluyendo IBM PC's,
Digital VAX/VMS Systems y una gran variedad de estaciones de
trabajo y enrutadores.

26. LOCAL TALK
LocalTalk es una implementación particular de la capa física del
sistema de redes AppleTalk de los ordenadores de la empresa
Apple Inc.. LocalTalk se basa en un sistema de cable de par
trenzado y un transceptor funcionando todo ello a una velocidad
de 230'4 kbit/s.
Los Mac estaban formados por un conjunto de puertos series
multimodo muy caros (RS-232/RS-422). El puerto estaba conducido
por el Zilog SCC que podía atender tanto a un estándar UART
como manejar el protocolo HDLC, mucho más complicado y el
cual incorporaba un sistema de localización y compresión de bits
dentro del propio hardware. Acoplado junto con las conexiones
eléctricas tipo RS-422, ofrecían una más que razonable velocidad
de conexión.

27. ETHER TALK
Ethertalk.
Es la versión de Appletalk sobre Ethernet. Esto aumenta la
velocidad de transmisión y facilita aplicaciones como la
transferencia de ficheros. Ethertalk: Protocolo de Apple para
transmisiones Ethernet.
AppleTalk.
Este protocolo está incluido en el sistema operativo del
ordenador Apple Macintosh desde su aparición y permite
interconectar ordenadores y periféricos con gran sencillez para el
usuario, ya que no requiere ningún tipo de configuración por su
parte, el sistema operativo se encarga de todo. Admite las
tecnologías Ethernet y Token Ring.
