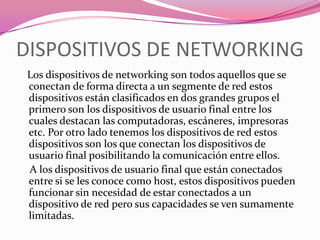

2. DISPOSITIVOS DE NETWORKING
Los dispositivos de networking son todos aquellos que se
conectan de forma directa a un segmente de red estos
dispositivos están clasificados en dos grandes grupos el
primero son los dispositivos de usuario final entre los
cuales destacan las computadoras, escáneres, impresoras
etc. Por otro lado tenemos los dispositivos de red estos
dispositivos son los que conectan los dispositivos de
usuario final posibilitando la comunicación entre ellos.
A los dispositivos de usuario final que están conectados
entre si se les conoce como host, estos dispositivos pueden
funcionar sin necesidad de estar conectados a un
dispositivo de red pero sus capacidades se ven sumamente
limitadas.

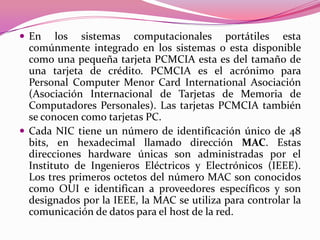

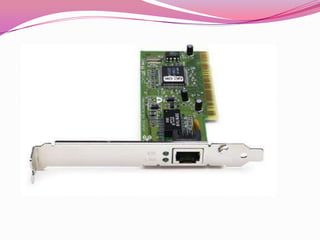

4.  En los sistemas computacionales portátiles esta
comúnmente integrado en los sistemas o esta disponible
como una pequeña tarjeta PCMCIA esta es del tamaño de
una tarjeta de crédito. PCMCIA es el acrónimo para
Personal Computer Menor Card International Asociación
(Asociación Internacional de Tarjetas de Memoria de
Computadores Personales). Las tarjetas PCMCIA también
se conocen como tarjetas PC.
 Cada NIC tiene un número de identificación único de 48
bits, en hexadecimal llamado dirección MAC. Estas
direcciones hardware únicas son administradas por el
Instituto de Ingenieros Eléctricos y Electrónicos (IEEE).
Los tres primeros octetos del número MAC son conocidos
como OUI e identifican a proveedores específicos y son
designados por la IEEE, la MAC se utiliza para controlar la
comunicación de datos para el host de la red.

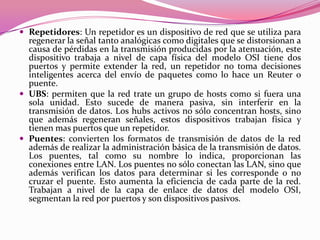

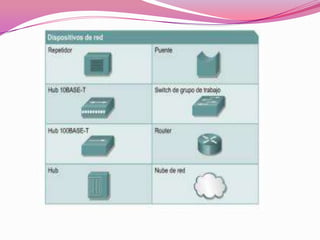

6.  Repetidores: Un repetidor es un dispositivo de red que se utiliza para
regenerar la señal tanto analógicas como digitales que se distorsionan a
causa de pérdidas en la transmisión producidas por la atenuación, este
dispositivo trabaja a nivel de capa física del modelo OSI tiene dos
puertos y permite extender la red, un repetidor no toma decisiones
inteligentes acerca del envío de paquetes como lo hace un Reuter o
puente.
 UBS: permiten que la red trate un grupo de hosts como si fuera una
sola unidad. Esto sucede de manera pasiva, sin interferir en la
transmisión de datos. Los hubs activos no sólo concentran hosts, sino
que además regeneran señales, estos dispositivos trabajan física y
tienen mas puertos que un repetidor.
 Puentes: convierten los formatos de transmisión de datos de la red
además de realizar la administración básica de la transmisión de datos.
Los puentes, tal como su nombre lo indica, proporcionan las
conexiones entre LAN. Los puentes no sólo conectan las LAN, sino que
además verifican los datos para determinar si les corresponde o no
cruzar el puente. Esto aumenta la eficiencia de cada parte de la red.
Trabajan a nivel de la capa de enlace de datos del modelo OSI,
segmentan la red por puertos y son dispositivos pasivos.

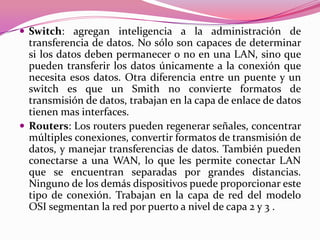

7.  Switch: agregan inteligencia a la administración de
transferencia de datos. No sólo son capaces de determinar
si los datos deben permanecer o no en una LAN, sino que
pueden transferir los datos únicamente a la conexión que
necesita esos datos. Otra diferencia entre un puente y un
switch es que un Smith no convierte formatos de
transmisión de datos, trabajan en la capa de enlace de datos
tienen mas interfaces.
 Routers: Los routers pueden regenerar señales, concentrar
múltiples conexiones, convertir formatos de transmisión de
datos, y manejar transferencias de datos. También pueden
conectarse a una WAN, lo que les permite conectar LAN
que se encuentran separadas por grandes distancias.
Ninguno de los demás dispositivos puede proporcionar este
tipo de conexión. Trabajan en la capa de red del modelo
OSI segmentan la red por puerto a nivel de capa 2 y 3 .

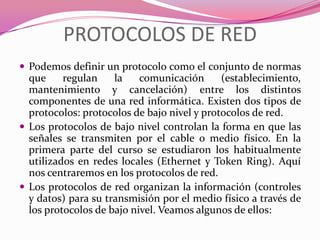

8. PROTOCOLOS DE RED
 Podemos definir un protocolo como el conjunto de normas
que regulan la comunicación (establecimiento,
mantenimiento y cancelación) entre los distintos
componentes de una red informática. Existen dos tipos de
protocolos: protocolos de bajo nivel y protocolos de red.
 Los protocolos de bajo nivel controlan la forma en que las
señales se transmiten por el cable o medio físico. En la
primera parte del curso se estudiaron los habitualmente
utilizados en redes locales (Ethernet y Token Ring). Aquí
nos centraremos en los protocolos de red.
 Los protocolos de red organizan la información (controles
y datos) para su transmisión por el medio físico a través de
los protocolos de bajo nivel. Veamos algunos de ellos:

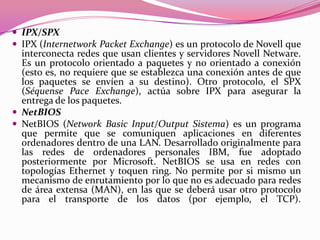

9.  IPX/SPX
 IPX (Internetwork Packet Exchange) es un protocolo de Novell que
interconecta redes que usan clientes y servidores Novell Netware.
Es un protocolo orientado a paquetes y no orientado a conexión
(esto es, no requiere que se establezca una conexión antes de que
los paquetes se envíen a su destino). Otro protocolo, el SPX
(Séquense Pace Exchange), actúa sobre IPX para asegurar la
entrega de los paquetes.
 NetBIOS
 NetBIOS (Network Basic Input/Output Sistema) es un programa
que permite que se comuniquen aplicaciones en diferentes
ordenadores dentro de una LAN. Desarrollado originalmente para
las redes de ordenadores personales IBM, fue adoptado
posteriormente por Microsoft. NetBIOS se usa en redes con
topologías Ethernet y toquen ring. No permite por si mismo un
mecanismo de enrutamiento por lo que no es adecuado para redes
de área extensa (MAN), en las que se deberá usar otro protocolo
para el transporte de los datos (por ejemplo, el TCP).

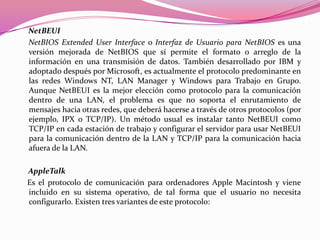

10. NetBEUI
NetBIOS Extended User Interface o Interfaz de Usuario para NetBIOS es una
versión mejorada de NetBIOS que sí permite el formato o arreglo de la
información en una transmisión de datos. También desarrollado por IBM y
adoptado después por Microsoft, es actualmente el protocolo predominante en
las redes Windows NT, LAN Manager y Windows para Trabajo en Grupo.
Aunque NetBEUI es la mejor elección como protocolo para la comunicación
dentro de una LAN, el problema es que no soporta el enrutamiento de
mensajes hacia otras redes, que deberá hacerse a través de otros protocolos (por
ejemplo, IPX o TCP/IP). Un método usual es instalar tanto NetBEUI como
TCP/IP en cada estación de trabajo y configurar el servidor para usar NetBEUI
para la comunicación dentro de la LAN y TCP/IP para la comunicación hacia
afuera de la LAN.
AppleTalk
Es el protocolo de comunicación para ordenadores Apple Macintosh y viene
incluido en su sistema operativo, de tal forma que el usuario no necesita
configurarlo. Existen tres variantes de este protocolo:

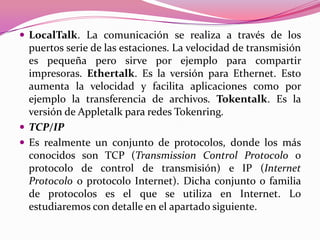

11.  LocalTalk. La comunicación se realiza a través de los
puertos serie de las estaciones. La velocidad de transmisión
es pequeña pero sirve por ejemplo para compartir
impresoras. Ethertalk. Es la versión para Ethernet. Esto
aumenta la velocidad y facilita aplicaciones como por
ejemplo la transferencia de archivos. Tokentalk. Es la
versión de Appletalk para redes Tokenring.
 TCP/IP
 Es realmente un conjunto de protocolos, donde los más
conocidos son TCP (Transmission Control Protocolo o
protocolo de control de transmisión) e IP (Internet
Protocolo o protocolo Internet). Dicha conjunto o familia
de protocolos es el que se utiliza en Internet. Lo
estudiaremos con detalle en el apartado siguiente.

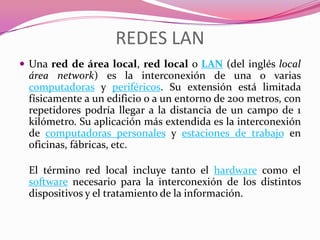

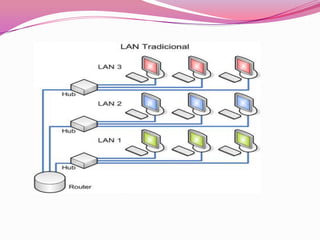

12. REDES LAN
 Una red de área local, red local o LAN (del inglés local
área network) es la interconexión de una o varias
computadoras y periféricos. Su extensión está limitada
físicamente a un edificio o a un entorno de 200 metros, con
repetidores podría llegar a la distancia de un campo de 1
kilómetro. Su aplicación más extendida es la interconexión
de computadoras personales y estaciones de trabajo en
oficinas, fábricas, etc.
El término red local incluye tanto el hardware como el
software necesario para la interconexión de los distintos
dispositivos y el tratamiento de la información.

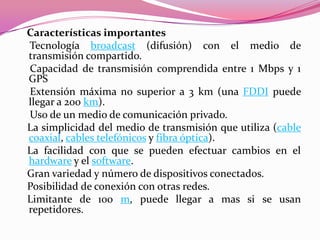

13. Características importantes
Tecnología broadcast (difusión) con el medio de
transmisión compartido.
Capacidad de transmisión comprendida entre 1 Mbps y 1
GPS
Extensión máxima no superior a 3 km (una FDDI puede
llegar a 200 km).
Uso de un medio de comunicación privado.
La simplicidad del medio de transmisión que utiliza (cable
coaxial, cables telefónicos y fibra óptica).
La facilidad con que se pueden efectuar cambios en el
hardware y el software.
Gran variedad y número de dispositivos conectados.
Posibilidad de conexión con otras redes.
Limitante de 100 m, puede llegar a mas si se usan
repetidores.

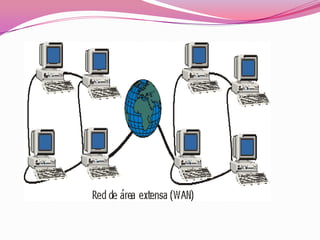

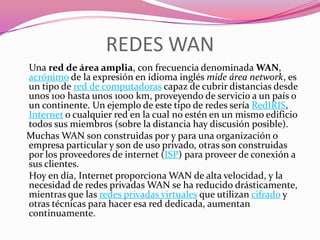

15. REDES WAN
Una red de área amplia, con frecuencia denominada WAN,
acrónimo de la expresión en idioma inglés mide área network, es
un tipo de red de computadoras capaz de cubrir distancias desde
unos 100 hasta unos 1000 km, proveyendo de servicio a un país o
un continente. Un ejemplo de este tipo de redes sería RedIRIS,
Internet o cualquier red en la cual no estén en un mismo edificio
todos sus miembros (sobre la distancia hay discusión posible).
Muchas WAN son construidas por y para una organización o
empresa particular y son de uso privado, otras son construidas
por los proveedores de internet (ISP) para proveer de conexión a
sus clientes.
Hoy en día, Internet proporciona WAN de alta velocidad, y la
necesidad de redes privadas WAN se ha reducido drásticamente,
mientras que las redes privadas virtuales que utilizan cifrado y
otras técnicas para hacer esa red dedicada, aumentan
continuamente.

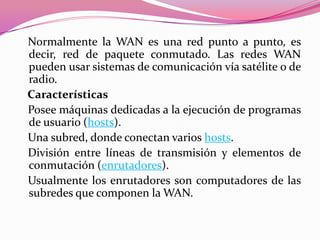

16. Normalmente la WAN es una red punto a punto, es
decir, red de paquete conmutado. Las redes WAN
pueden usar sistemas de comunicación vía satélite o de
radio.
Características
Posee máquinas dedicadas a la ejecución de programas
de usuario (hosts).
Una subred, donde conectan varios hosts.
División entre líneas de transmisión y elementos de
conmutación (enrutadores).
Usualmente los enrutadores son computadores de las
subredes que componen la WAN.

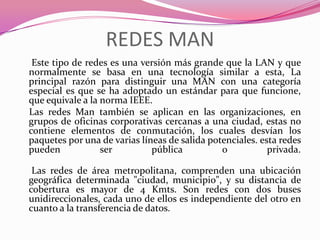

18. REDES MAN
Este tipo de redes es una versión más grande que la LAN y que
normalmente se basa en una tecnología similar a esta, La
principal razón para distinguir una MAN con una categoría
especial es que se ha adoptado un estándar para que funcione,
que equivale a la norma IEEE.
Las redes Man también se aplican en las organizaciones, en
grupos de oficinas corporativas cercanas a una ciudad, estas no
contiene elementos de conmutación, los cuales desvían los
paquetes por una de varias líneas de salida potenciales. esta redes
pueden ser pública o privada.
Las redes de área metropolitana, comprenden una ubicación
geográfica determinada "ciudad, municipio", y su distancia de
cobertura es mayor de 4 Kmts. Son redes con dos buses
unidireccionales, cada uno de ellos es independiente del otro en
cuanto a la transferencia de datos.

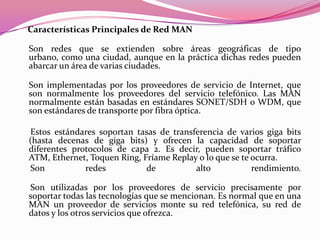

19. Características Principales de Red MAN
Son redes que se extienden sobre áreas geográficas de tipo
urbano, como una ciudad, aunque en la práctica dichas redes pueden
abarcar un área de varias ciudades.
Son implementadas por los proveedores de servicio de Internet, que
son normalmente los proveedores del servicio telefónico. Las MAN
normalmente están basadas en estándares SONET/SDH o WDM, que
son estándares de transporte por fibra óptica.
Estos estándares soportan tasas de transferencia de varios giga bits
(hasta decenas de giga bits) y ofrecen la capacidad de soportar
diferentes protocolos de capa 2. Es decir, pueden soportar tráfico
ATM, Ethernet, Toquen Ring, Fríame Replay o lo que se te ocurra.
Son redes de alto rendimiento.
Son utilizadas por los proveedores de servicio precisamente por
soportar todas las tecnologías que se mencionan. Es normal que en una
MAN un proveedor de servicios monte su red telefónica, su red de
datos y los otros servicios que ofrezca.

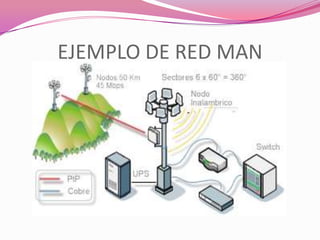

20. EJEMPLO DE RED MAN

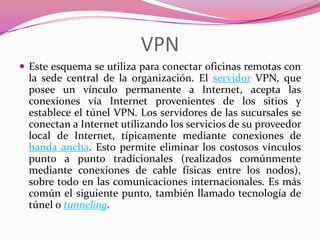

21. VPN
 Este esquema se utiliza para conectar oficinas remotas con
la sede central de la organización. El servidor VPN, que
posee un vínculo permanente a Internet, acepta las
conexiones vía Internet provenientes de los sitios y
establece el túnel VPN. Los servidores de las sucursales se
conectan a Internet utilizando los servicios de su proveedor
local de Internet, típicamente mediante conexiones de
banda ancha. Esto permite eliminar los costosos vínculos
punto a punto tradicionales (realizados comúnmente
mediante conexiones de cable físicas entre los nodos),
sobre todo en las comunicaciones internacionales. Es más
común el siguiente punto, también llamado tecnología de
túnel o tunneling.

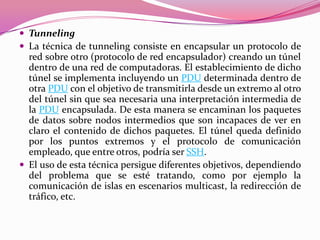

22.  Tunneling
 La técnica de tunneling consiste en encapsular un protocolo de
red sobre otro (protocolo de red encapsulador) creando un túnel
dentro de una red de computadoras. El establecimiento de dicho
túnel se implementa incluyendo un PDU determinada dentro de
otra PDU con el objetivo de transmitirla desde un extremo al otro
del túnel sin que sea necesaria una interpretación intermedia de
la PDU encapsulada. De esta manera se encaminan los paquetes
de datos sobre nodos intermedios que son incapaces de ver en
claro el contenido de dichos paquetes. El túnel queda definido
por los puntos extremos y el protocolo de comunicación
empleado, que entre otros, podría ser SSH.
 El uso de esta técnica persigue diferentes objetivos, dependiendo
del problema que se esté tratando, como por ejemplo la
comunicación de islas en escenarios multicast, la redirección de
tráfico, etc.

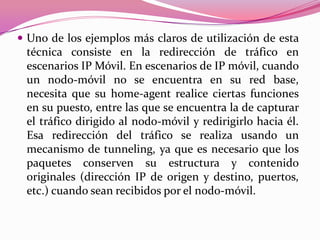

23.  Uno de los ejemplos más claros de utilización de esta
técnica consiste en la redirección de tráfico en
escenarios IP Móvil. En escenarios de IP móvil, cuando
un nodo-móvil no se encuentra en su red base,
necesita que su home-agent realice ciertas funciones
en su puesto, entre las que se encuentra la de capturar
el tráfico dirigido al nodo-móvil y redirigirlo hacia él.
Esa redirección del tráfico se realiza usando un
mecanismo de tunneling, ya que es necesario que los
paquetes conserven su estructura y contenido
originales (dirección IP de origen y destino, puertos,
etc.) cuando sean recibidos por el nodo-móvil.

24. VPN over LAN
Este esquema es el menos difundido pero uno de los más
poderosos para utilizar dentro de la empresa. Es una variante del
tipo "acceso remoto" pero, en vez de utilizar Internet como
medio de conexión, emplea la misma red de área local (LAN) de
la empresa. Sirve para aislar zonas y servicios de la red interna.
Esta capacidad lo hace muy conveniente para mejorar las
prestaciones de seguridad de las redes inalámbricas (WiFi).
Un ejemplo clásico es un servidor con información sensible,
como las nóminas de sueldos, ubicado detrás de un equipo VPN,
el cual provee autenticación adicional más el agregado del
cifrado, haciendo posible que sólo el personal de recursos
humanos habilitado pueda acceder a la información.
Otro ejemplo es la conexión a redes Wi-Fi haciendo uso de
túneles cifrados IPSec o SSL que además de pasar por los
métodos de autenticación tradicionales (WEP, WPA, direcciones
MAC, etc.) agregan las credenciales de seguridad del túnel VPN
creado en la LAN interna o externa.

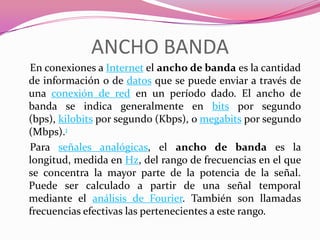

25. ANCHO BANDA
En conexiones a Internet el ancho de banda es la cantidad
de información o de datos que se puede enviar a través de
una conexión de red en un período dado. El ancho de
banda se indica generalmente en bits por segundo
(bps), kilobits por segundo (Kbps), o megabits por segundo
(Mbps).1
Para señales analógicas, el ancho de banda es la
longitud, medida en Hz, del rango de frecuencias en el que
se concentra la mayor parte de la potencia de la señal.
Puede ser calculado a partir de una señal temporal
mediante el análisis de Fourier. También son llamadas
frecuencias efectivas las pertenecientes a este rango.

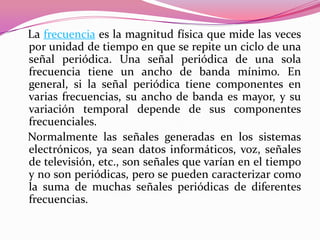

26. La frecuencia es la magnitud física que mide las veces
por unidad de tiempo en que se repite un ciclo de una
señal periódica. Una señal periódica de una sola
frecuencia tiene un ancho de banda mínimo. En
general, si la señal periódica tiene componentes en
varias frecuencias, su ancho de banda es mayor, y su
variación temporal depende de sus componentes
frecuenciales.
Normalmente las señales generadas en los sistemas
electrónicos, ya sean datos informáticos, voz, señales
de televisión, etc., son señales que varían en el tiempo
y no son periódicas, pero se pueden caracterizar como
la suma de muchas señales periódicas de diferentes
frecuencias.

27. TAZA DE TRANSFERENCIA
La tasa de transferencia de datos corresponde a la
velocidad media con que los datos son
transferidos desde la red del ISP al usuario
conectado a éste, durante períodos de tiempo
determinados, medida en bits por segundo y
presentada en tres parámetros:
promedio, máxima, mínima.
El valor de la tasa de transferencia puede
encontrarlo en el Panel de Tráfico del
MyVitalAgent, o bien en los detalles de la
conexión en la ventana call log.

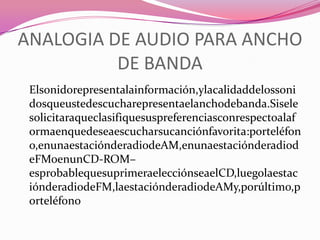

29. ANALOGIA DE AUDIO PARA ANCHO
DE BANDA
Elsonidorepresentalainformación,ylacalidaddelossoni
dosqueustedescucharepresentaelanchodebanda.Sisele
solicitaraqueclasifiquesuspreferenciasconrespectoalaf
ormaenquedeseaescucharsucanciónfavorita:porteléfon
o,enunaestaciónderadiodeAM,enunaestaciónderadiod
eFMoenunCD-ROM–
esprobablequesuprimeraelecciónseaelCD,luegolaestac
iónderadiodeFM,laestaciónderadiodeAMy,porúltimo,p
orteléfono
