Este documento describe los conceptos básicos de las redes de computadoras, incluyendo el modelo OSI, equipos de red como tarjetas de red, switches y routers, y protocolos como Ethernet, TCP/IP e IP. Explica cómo estos componentes permiten la comunicación entre computadoras a nivel local y a distancia a través de redes LAN y WAN.

2. 1.0 INTRODUCCION 2.0 CONCEPTOS Y EQUIPOS DE REDES LAN/WAN 3.0 SOLUCIONES

3. Con la introducción de las computadoras en las empresas , nacen las redes, como una necesidad de comunicarse y compartir recursos. Objetivos/Desafíos - Conectividad - Confiabilidad - Flexibilidad - Administración

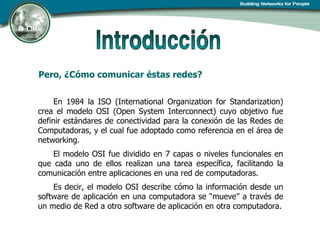

4. Pero, ¿Cómo comunicar éstas redes? En 1984 la ISO (International Organization for Standarization) crea el modelo OSI (Open System Interconnect) cuyo objetivo fue definir estándares de conectividad para la conexión de las Redes de Computadoras, y el cual fue adoptado como referencia en el área de networking. El modelo OSI fue dividido en 7 capas o niveles funcionales en que cada uno de ellos realizan una tarea específica, facilitando la comunicación entre aplicaciones en una red de computadoras. Es decir, el modelo OSI describe cómo la información desde un software de aplicación en una computadora se “mueve” a través de un medio de Red a otro software de aplicación en otra computadora.

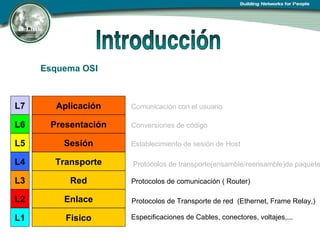

5. Esquema OSI Especificaciones de Cables, conectores, voltajes,... Protocolos de Transporte de red (Ethernet, Frame Relay,) Protocolos de comunicación ( Router) Protocolos de transporte(ensamble/reensamble)de paquetes Establecimiento de sesión de Host Conversiones de código Comunicación con el usuario Fisico Enlace Red Transporte Sesión Presentación Aplicación L7 L6 L5 L4 L3 L2 L1

6. LAN (Local Area Network) WAN (Wide Area Network)

7. Es la disposición y conexión física de los equipos en una red, Capa 1 del modelo OSI ANILLO ESTRELLA BUS

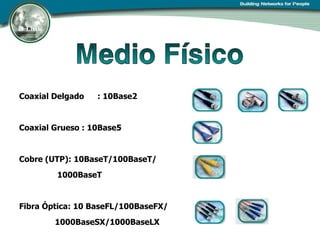

8. Coaxial Delgado : 10Base2 Coaxial Grueso : 10Base5 Cobre (UTP): 10BaseT/100BaseT/ 1000BaseT Fibra Óptica: 10 BaseFL/100BaseFX/ 1000BaseSX/1000BaseLX

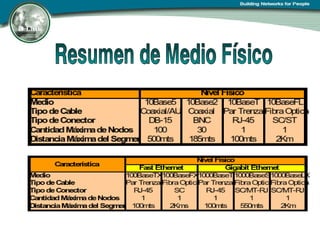

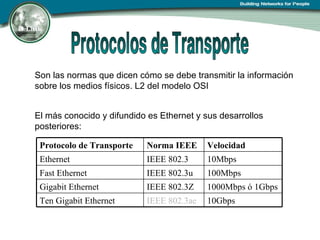

10. Son las normas que dicen cómo se debe transmitir la información sobre los medios físicos. L2 del modelo OSI El más conocido y difundido es Ethernet y sus desarrollos posteriores: 10Gbps IEEE 802.3ae Ten Gigabit Ethernet 1000Mbps ó 1Gbps IEEE 802.3Z Gigabit Ethernet 100Mbps IEEE 802.3u Fast Ethernet 10Mbps IEEE 802.3 Ethernet Velocidad Norma IEEE Protocolo de Transporte

11. Ethernet Realizando una analogía con una calle de una sola vía , sólo un vehículo puede transitar por ella. Ethernet, 10 Mbps

12. Fast Ethernet Realizando una analogía con una autopista de alta velocidad de una sola vía , sólo un vehículo puede transitar por ella. Fast Ethernet, 100 Mbps Es posible “transitar” más rápido en ésta autopista, pero sigue siendo de una sola vía.

13. Ethernet, Fast Ethernet y Gigabit Ethernet full-duplex Realizando una analogía con una autopista de alta velocidad de doble sentido , dos vehículos puede transitar por ella. Fast Ethernet Full-duplex 200Mbps Gigabit Ethernet Full-duplex 2000Mbps-2Gbps

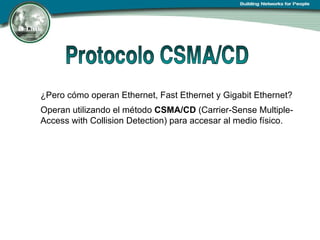

14. ¿Pero cómo operan Ethernet, Fast Ethernet y Gigabit Ethernet? Operan utilizando el método CSMA/CD (Carrier-Sense Multiple-Access with Collision Detection) para accesar al medio físico.

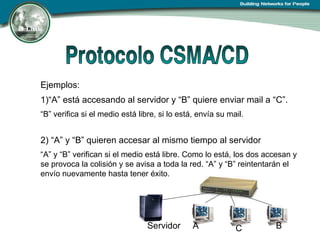

15. Ejemplos: 1)“A” está accesando al servidor y “B” quiere enviar mail a “C”. “ B” verifica si el medio está libre, si lo está, envía su mail. 2) “A” y “B” quieren accesar al mismo tiempo al servidor “ A” y “B” verifican si el medio está libre. Como lo está, los dos accesan y se provoca la colisión y se avisa a toda la red. “A” y “B” reintentarán el envío nuevamente hasta tener éxito. A B C Servidor

16. Para que sea posible el envío de información al destinatario o destinatarios en una red, estos deben ser identificables. ¿Cómo? A través de su MAC Address La MAC address es la dirección física o de hardware que tienen los equipos en una red, y es a través de ella que es posible hacer el envío de información a quien corresponde. La MAC Address es un número de 48 bits, usualmente representado como un número hexadecimal de 12 dígitos, que está codificado en los circuitos de los dispositivos y en que dicha dirección es única e irrepetible.

17. En general esta dirección es de la forma: 00-80-C8 - 92-40-8D Vendor Code Station ID Código del fabricante (Vendor Code) Identificación del equipo (ID)

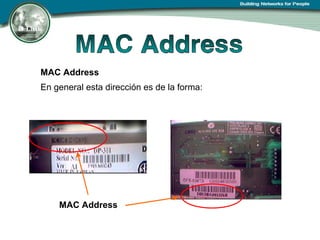

18. MAC Address En general esta dirección es de la forma: MAC Address

19. Pero para poder conectar y comunicar las computadoras a través de los distintos medios físicos es necesario contar con Equipos o Hardware.

20. Especificación Nivel 1 modelo OSI, para Ethernet sobre cable UTP TARJETA DE RED . Dispositivo que se instala en los PCs, en forma interna o externa, y que provee la interface para accesar el medio Físico. Los adaptadores de red operan en los niveles L-1 y L-2 del modelo OSI.

21. HUB. Dispositivo o Concentrador que permite la conexión de PCs. Opera en el nivel L-1 del modelo OSI, mediante la retransmisión de señales eléctricas a todas las puertas (internamente es un bus). Características - Permite la conexión de los PCs y otros dispositivos de red. - Sólo una comunicación a la vez (autopista de una vía) - Opera en modo Half-Duplex

22. 2.2 HARDWARE DE RED LAN SWITCH. Equipo que además de conectar PCs, opera en los niveles L-1 y L-2 del modelo OSI y cuya principal características es envíar la información al destinatario específico sin ser retransmitida al resto de las puertas. Permite la conexión de las computadoras.

23. CARACTERISTICAS EN SWITCHES . - Más de una comunicación a la vez (autopista de más vías) - No hay limite en la cantidad de switches conectados en cascada. - Pueden formar Stack. - Modulares - Comunicaciones Full-Duplex soportadas. TIP : La cascada puede ser realizada entre distintos fabricantes de Switches.

24. Hub Una comunicación a la vez Half-duplex Es un bus interno Tiene límite para conectar hubs en cascada Algunos modelos pueden formar stack Switch Múltiples comunicaciones a la vez Full-duplex Es una matriz Sin límite en la conexión en cascada Algunos modelos pueden formar stack Puertas Gigabit Ethernet HUB PC-1 PC-2 PC-3 PC-4 SWITCH PC-1 PC-2 PC-3 PC-4 DIFERENCIAS

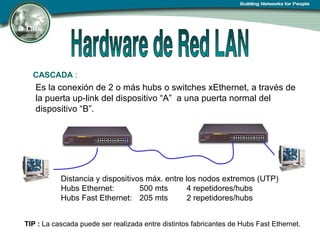

25. CASCADA : Es la conexión de 2 o más hubs o switches xEthernet, a través de la puerta up-link del dispositivo “A” a una puerta normal del dispositivo “B”. TIP : La cascada puede ser realizada entre distintos fabricantes de Hubs Fast Ethernet. Distancia y dispositivos máx. entre los nodos extremos (UTP) Hubs Ethernet: 500 mts 4 repetidores/hubs Hubs Fast Ethernet: 205 mts 2 repetidores/hubs

26. STACK Es la conexión de dos o más dispositivos (hub o Switch ) a través de una puerta propietaria y se ve en la red como una unidad lógica. Esta solución es propietaria TIP : El formar stack NO puede ser realizado entre equipos de diferentes fabricantes.

27. Stack (continuacion): CONFIGURACION DE ANILLO REDUNDANTE

28. Stack (continuacion): CONFIGURACION DE ESTRELLA (Master-Slave)

29. MODULARIDAD Modular, es decir la posibilidad de agregar puertas o alguna otra funcionalidad mediante la instalación física de algún módulo: Puertas: 100FX, 100TX, Giga 1000SX/LX y 1000T entre otros

30. PRINT SERVERS. Dispositivo que permite compartir una o varias colas de impresión a los usuarios de la red. Opera en el nivel L-3 del modelo OSI, utilizando para ello una serie de Protocolos de red (IP, IPX, NetBEUI, Apple Talk, etc.)

31. Redes Inalambricas Son redes donde la transmisión de datos no se realiza mediante la utilización de algún tipo de cable, el medio de transmisión es el aire, para ello puede ser utilizado ondas de radio o puertos infrarrojos. Entre los mas conocidos tenemos: Wireless LAN (WLAN) Bluetooth. Puertos Infrarrojos.

32. Son redes de área local cuyo medio de transmisión es el aire a través del uso de ondas de radio en bandas de frecuencia establecidas (2.4 y 5 Ghz). Los estándares mas Difundidos son: 802.11a : Trabaja en la frecuencia de 5Ghz y puede alcanzar velocidades de hasta 56Mbps. 802.11b : Trabaja en la frecuencia de 2.4Ghz y puede alcanzar velocidades de hasta 11Mbps. 802.11g : al igual que 802.11b trabaja en la frecuencia de 2.4Ghz y permite alcanzar velocidades de hasta 56Mbps. WLAN

34. Es la disposición y conexión física entre equipos y redes de área local, ubicados geográficamente distantes. Protocolos de Transporte WAN En forma análoga a los protocolos de transporte LAN existen los protocolos transporte WAN, los cuales operan en los mismos dos niveles del Modelo OSI, L-1 y L-2 . Entre los más conocidos: - PPP - ISDN - ATM - Frame Relay - X.25 - XDSL

35. Pero para poder conectar y comunicar los computadores a través de los distintos medios físicos es necesario contar con Equipos o Hardware.

36. El principal equipo de conectividad para redes WAN es el Router, el cual opera en los niveles L-1, L-2 y L-3 del modelo OSI. Permite la conexión de las Redes LAN. XDSL DOCSIS ISDN PPP FRAME RELAY

37. Características de Routers - Operan sobre uno o más Protocolos de Transporte WAN. - Operan sobre uno o más Protocolos de Transporte LAN. - Operan sobre uno o más Protocolos de Comunicación. - Pueden ser Modulares.

38. PROTOCOLOS DE COMUNICACION . Los protocolos de comunicación son los “lenguajes” que permiten la comunicación de los equipos en una red y el intercambio de información entre ellos. Los protocolos de comunicación operan en el nivel L-3 del modelo OSI. Medio físico. Cables, conectores. Enlace. Aspectos de señalización. Protocolos de red Físico Enlace Red L3 L2 L1

39. PROTOCOLOS DE COMUNICACION . Entre los más conocidos está TCP/IP. Medio físico. Cables, conectores. Enlace. Aspectos de señalización. 110.24.23.147 Protocolos de red Físico Enlace Red L3 L2 L1

40. PROTOCOLOS DE COMUNICACION Otros Protocolos de Comunicación. - IPX/SPX (Netware) - NetBIOS (Microsoft) - AppleTalk (Macintosh) - Banyan Vines (Banyan)

41. ADMINISTRACION Y SEGURIDAD. Se refiere a la funcionalidad que proveen algunos equipos de red, como son los Hubs, Switches y Routers. Administración. Funcionalidad que permite monitorear en todo momento cualquier equipo en una red LAN o en una red WAN. El protocolo estándar de Administración más utilizado es SNMP y opera en las capas superiores del modelo OSI, y sobre el protocolo TCP/IP. La administración también puede ser realizada vía un browser

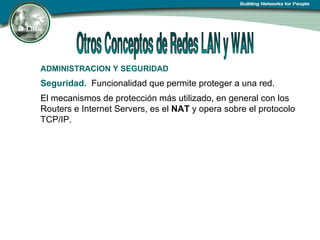

42. ADMINISTRACION Y SEGURIDAD Seguridad. Funcionalidad que permite proteger a una red. El mecanismos de protección más utilizado, en general con los Routers e Internet Servers, es el NAT y opera sobre el protocolo TCP/IP.

43. ADMINISTRACION Y SEGURIDAD Otros Protocolos de Administración y Seguridad. - RMON (Remote Monitoring). Protocolo estándar de Monitoreo Remoto, orientado a entregar información estadística de los equipos de Red. Opera sobre en las capas superiores del modelo OSI, y sobre el protocolo TCP/IP. - IPSEC. Protocolo de seguridad orientado a comunicaciones WAN, y que establece un canal de comunicación Seguro entre Redes y entre Redes y Personas. Actualmente muy utilizado en e-commerce.

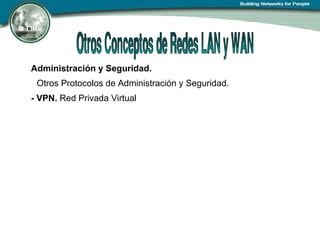

44. Administración y Seguridad. Otros Protocolos de Administración y Seguridad. - VPN. Red Privada Virtual

47. DI-704P DFE-690TXD

48. DP-301P+ DI-704P+

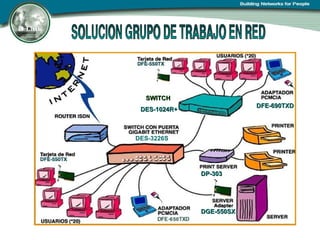

49. SWITCH DES-1024R+ DES-3226S DFE-690TXD DP-303 DGE-550SX

50. DES-3226 DFE-690TXD DP-300P+ DES-1024R+ DGE-550SX

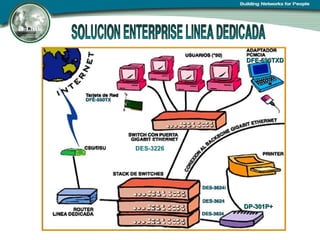

51. DFE-690TXD DES-3226 DP-301P+

52. Red de Infraestructura

53. Muchas Gracias y que tengan un feliz suceso con D-Link www.dlinklatinamerica.com
