ESCUELA BASICA DE INFANTERIA DE
MARINA
EMPLEO TACTICO DE LA ARMAS
MANUAL DE INSTRUCCION
¡ACCION Y VALOR!
ANCON - PERU

ESCUELA BASICA DE INFATERIA DE MARINA EMPLEO TACTICO DE LAS ARMAS
2
INDICE
01.- INDICE………………………………………………………………………………….. 01
02.- INTRODUCCION………………………………………………………………………...02
03.- TEMARIO I LANZAGRANADAS…………………………………………………….. 03
04.-LANZAGRANDAS M-203 (Cal. 40 mm.)……………………………………………... 04
05.- LANZAGRANDAS LG1 (Cal. 40 mm.)……………………………………………….. 07
06.- LANZAGRANDAS MGL (Cal. 40 mm.)………………………………………………. 12
07.- LANZAGRANDAS XRGL (Cal. 40 mm.)……………………………………………….19

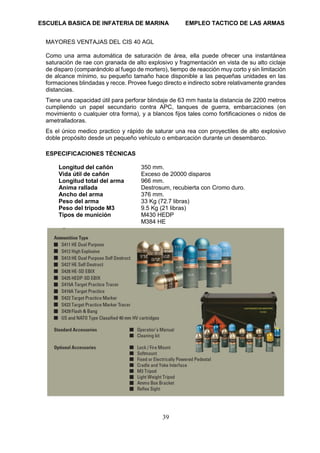

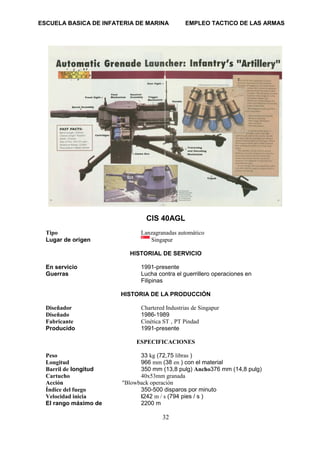

08.- LANZAGRANDAS CIS 40 AGL (Cal. 40 mm.) ……………………………………… 32
09.- TEMARIO II AMETRALLADORAS………………………………………………….. 45
10.- AMETRALLADORA MAG (Cal. 7.62 mm.)…………………………………………. 46

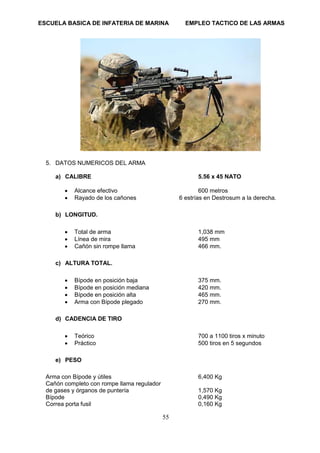

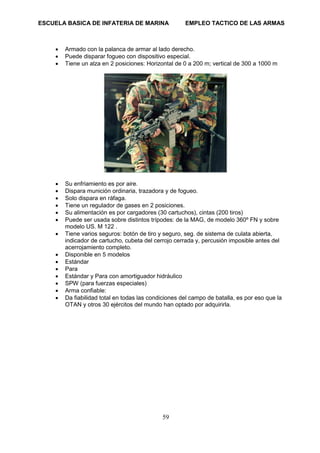

11.- AMETRALLADORA MINIMI (Cal. 5.56 mm.)………………………………………..52
12. - AMETRALLADORA ULTIMAX 100 (Cal. 5.56 mm.)…………………………………60

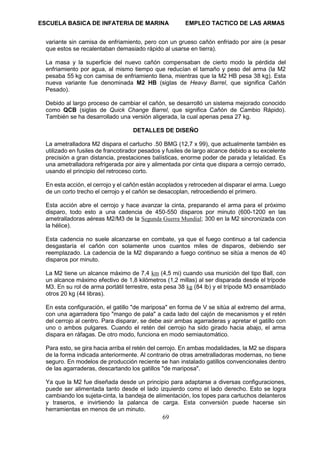

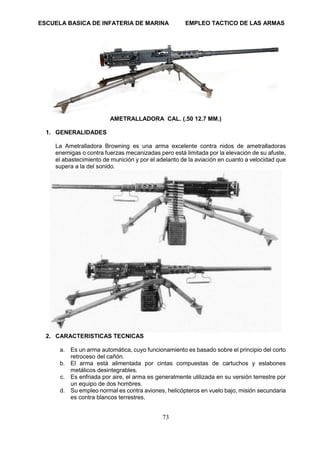

13- AMETRALLADORA BROWNING M2 (Cal. 50 - 12.7 mm.)…………………………68

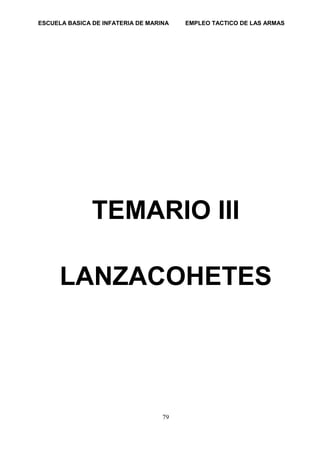

14.- TEMARIO III LANZACOHETE………………………………………………………….79

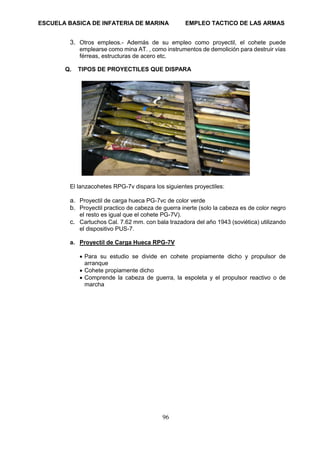

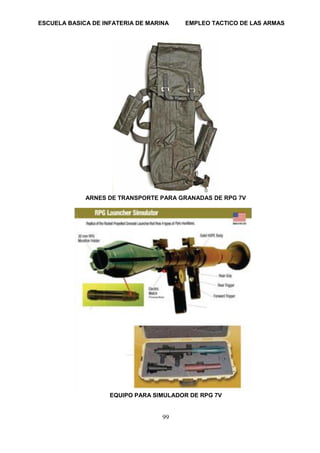

15.- LANZACOHETE RPG 7V (Cal. 40 mm.) ……....................................................... 80
16.- TEMARIO IV MORTEROS…………………………………………………………….101

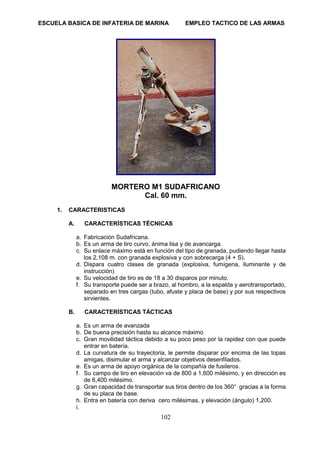

17.- MORTERO M1 SUDAFRICANO (Cal. 60 mm.)……………………………………. 102
18.- MORTERO TIPO COMANDO (60 mm) ………………………………………………107
19.- MORTERO M-3 (Cal. 81 mm.)………………………………………………………….110
20.- MORTERO PESADO A-4 TIPO TAMPELLA (Cal. 120 mm.)……………………… 116
1

2
INTRODUCCION
Desde la aparición de las armas de apoyo en los campos batalla, los ejércitos
del mundo notaron rápidamente su importancia y/o utilidad como un factor
preponderante en el resultado de las contiendas bélicas, razón por la cual se
vieron en la necesidad de integrarlas a su arsenal y así dotar a sus unidades
de este elemento de combate; con el trascurrir del tiempo y los desarrollos
tecnológicos las armas de apoyo cobran más que nunca un papel protagónico,
ya que la potencia de fuego que proveen y el efecto desmoralizador en el
enemigo suelen determinar en muchos casos la ventaja táctica y en
consecuencia el resultado de los enfrentamientos. Un arma de apoyo oportuna
y correctamente emplazada podría ser la diferencia entre la victoria y la derrota,
la historia moderna nos cuenta que ejércitos en inferioridad numérica y/o
desventaja tecnológica consiguieron victorias que rayan en lo épico gracias al
correcto conocimiento y empleo táctico de las armas de apoyo con el que
contaban sus hombres.
Es por ello que tener dominio cabal de las armas de apoyo con los que cuenta
nuestra Fuerza y estar versado en su empleo táctico, cuando menos, es
imperante en el Infante de Marina; el presente manual (no oficial) es la
recolección de información vigente de las armas de apoyo con los que cuenta
la Infantería de Marina peruana, atravèz del cual se busca brindar información
al Alumno Básico en aspectos como: datos numéricos, características
técnicas, características tácticas, montaje, desmontaje, empleo táctico en
operaciones ofensivas, empleo táctico en operaciones defensivas y
operaciones en áreas urbanas. La información que se detalla en este trabajo
organiza las armas de apoyo según su clasificación y las describe
individualmente agrupándolas en Lanzagranadas, ametralladoras,
Lanzacohetes y Morteros, no se considera Lanzamisiles por no figurar en el
plan instrucción del curso.
Sin más que decir presentamos este manual y esperamos que sea de suma
utilidad y fuente de conocimiento para el lector ávido de información, teniendo
presente que el aprendizaje es constante y vital en el profesional de la guerra.

3

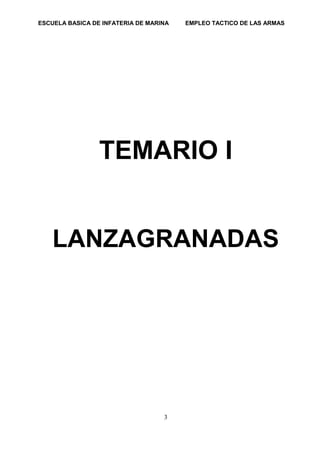

TEMARIO I
LANZAGRANADAS

4
Lanzagranadas m-203
Cal. 40mm.
1. Descripción
Es un lanzador de granadas de tiro a tiro de retrocarga de fabricación
nortemericana. Su funcionamiento es por acción de bombeo, fijado a un fusil M-
16, Galil, K2 o usado solo con culata fija, es una arma orgánica de la escuadra
de fusileros.
2. Funcionamiento
a. Oprima el cierre del tubo y despliéguelo hacia adelante.
b. Antes de cargar el lanzagranadas pase un trapo limpio por el anima recamara
del tubo para limpiarla.
c. Mantenga el arma en seguro hasta que este listo para disparar.
d. Introduzca la munición dentro de la recamara.
e. Deslice el tubo hacia atrás hasta que enganche.
f. Esta listo para dispara apunte con la mira y saque el seguro, oprima el
disparador.
g. Para descargar el lanzagranadas oprima el cierre del tubo y muévalo hacia
delante, el arma extrae automáticamente el casquillo, colocar el seguro.
Si no cae el casquillo, quítelo introduciendo una baqueta del fusil por la parte
delantera del tubo cerciórese que la granada haya sido disparada.

5

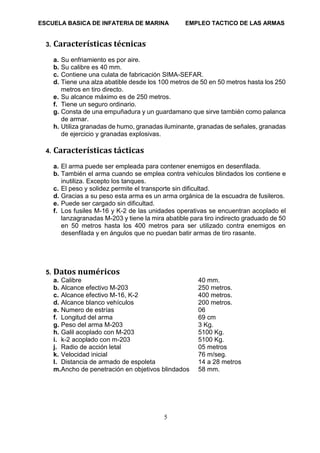

3. Características técnicas
a. Su enfriamiento es por aire.
b. Su calibre es 40 mm.
c. Contiene una culata de fabricación SIMA-SEFAR.
d. Tiene una alza abatible desde los 100 metros de 50 en 50 metros hasta los 250
metros en tiro directo.
e. Su alcance máximo es de 250 metros.
f. Tiene un seguro ordinario.
g. Consta de una empuñadura y un guardamano que sirve también como palanca
de armar.
h. Utiliza granadas de humo, granadas iluminante, granadas de señales, granadas
de ejercicio y granadas explosivas.
4. Características tácticas
a. El arma puede ser empleada para contener enemigos en desenfilada.
b. También el arma cuando se emplea contra vehículos blindados los contiene e
inutiliza. Excepto los tanques.
c. El peso y solidez permite el transporte sin dificultad.
d. Gracias a su peso esta arma es un arma orgánica de la escuadra de fusileros.
e. Puede ser cargado sin dificultad.
f. Los fusiles M-16 y K-2 de las unidades operativas se encuentran acoplado el
lanzagranadas M-203 y tiene la mira abatible para tiro indirecto graduado de 50
en 50 metros hasta los 400 metros para ser utilizado contra enemigos en
desenfilada y en ángulos que no puedan batir armas de tiro rasante.
5. Datos numéricos
a. Calibre 40 mm.
b. Alcance efectivo M-203 250 metros.
c. Alcance efectivo M-16, K-2 400 metros.
d. Alcance blanco vehículos 200 metros.
e. Numero de estrías 06
f. Longitud del arma 69 cm
g. Peso del arma M-203 3 Kg.
h. Galil acoplado con M-203 5100 Kg.
i. k-2 acoplado con m-203 5100 Kg.
j. Radio de acción letal 05 metros
k. Velocidad inicial 76 m/seg.
l. Distancia de armado de espoleta 14 a 28 metros
m.Ancho de penetración en objetivos blindados 58 mm.

6

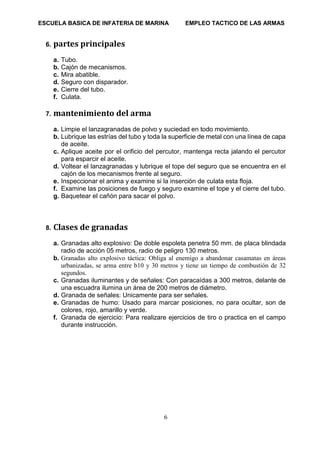

6. partes principales
a. Tubo.
b. Cajón de mecanismos.
c. Mira abatible.
d. Seguro con disparador.
e. Cierre del tubo.
f. Culata.
7. mantenimiento del arma
a. Limpie el lanzagranadas de polvo y suciedad en todo movimiento.
b. Lubrique las estrías del tubo y toda la superficie de metal con una línea de capa
de aceite.
c. Aplique aceite por el orificio del percutor, mantenga recta jalando el percutor
para esparcir el aceite.
d. Voltear el lanzagranadas y lubrique el tope del seguro que se encuentra en el
cajón de los mecanismos frente al seguro.
e. Inspeccionar el anima y examine si la inserción de culata esta floja.
f. Examine las posiciones de fuego y seguro examine el tope y el cierre del tubo.
g. Baquetear el cañón para sacar el polvo.
8. Clases de granadas
a. Granadas alto explosivo: De doble espoleta penetra 50 mm. de placa blindada
radio de acción 05 metros, radio de peligro 130 metros.
b. Granadas alto explosivo táctica: Obliga al enemigo a abandonar casamatas en áreas
urbanizadas, se arma entre b10 y 30 metros y tiene un tiempo de combustión de 32
segundos.
c. Granadas iluminantes y de señales: Con paracaídas a 300 metros, delante de
una escuadra ilumina un área de 200 metros de diámetro.
d. Granada de señales: Unicamente para ser señales.
e. Granadas de humo: Usado para marcar posiciones, no para ocultar, son de
colores, rojo, amarillo y verde.
f. Granada de ejercicio: Para realizare ejercicios de tiro o practica en el campo
durante instrucción.

7

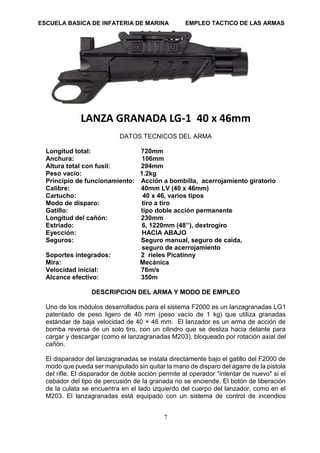

LANZA GRANADA LG-1 40 x 46mm
DATOS TECNICOS DEL ARMA
Longitud total: 720mm
Anchura: 106mm
Altura total con fusil: 294mm
Peso vacío: 1.2kg
Principio de funcionamiento: Acción a bombilla, acerrojamiento giratorio
Calibre: 40mm LV (40 x 46mm)
Cartucho: 40 x 46, varios tipos
Modo de disparo: tiro a tiro
Gatillo: tipo doble acción permanente
Longitud del cañón: 230mm
Estriado: 6, 1220mm (48’’), dextrogiro
Eyección: HACIA ABAJO
Seguros: Seguro manual, seguro de caída,
seguro de acerrojamiento
Soportes integrados: 2 rieles Picatinny
Mira: Mecánica
Velocidad inicial: 76m/s
Alcance efectivo: 350m
DESCRIPCION DEL ARMA Y MODO DE EMPLEO
Uno de los módulos desarrollados para el sistema F2000 es un lanzagranadas LG1
patentado de peso ligero de 40 mm (peso vacío de 1 kg) que utiliza granadas
estándar de baja velocidad de 40 × 46 mm. El lanzador es un arma de acción de
bomba reversa de un solo tiro, con un cilindro que se desliza hacia delante para
cargar y descargar (como el lanzagranadas M203), bloqueado por rotación axial del
cañón.
El disparador del lanzagranadas se instala directamente bajo el gatillo del F2000 de
modo que pueda ser manipulado sin quitar la mano de disparo del agarre de la pistola
del rifle. El disparador de doble acción permite al operador "intentar de nuevo" si el
cebador del tipo de percusión de la granada no se enciende. El botón de liberación
de la culata se encuentra en el lado izquierdo del cuerpo del lanzador, como en el
M203. El lanzagranadas está equipado con un sistema de control de incendios

8

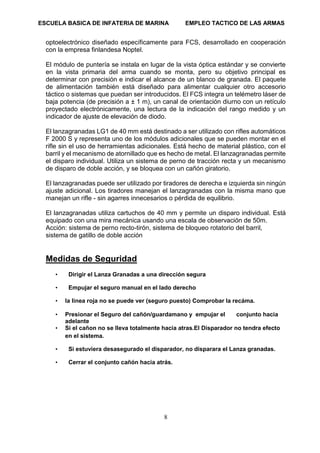

optoelectrónico diseñado específicamente para FCS, desarrollado en cooperación
con la empresa finlandesa Noptel.
El módulo de puntería se instala en lugar de la vista óptica estándar y se convierte
en la vista primaria del arma cuando se monta, pero su objetivo principal es
determinar con precisión e indicar el alcance de un blanco de granada. El paquete
de alimentación también está diseñado para alimentar cualquier otro accesorio
táctico o sistemas que puedan ser introducidos. El FCS integra un telémetro láser de
baja potencia (de precisión a ± 1 m), un canal de orientación diurno con un retículo
proyectado electrónicamente, una lectura de la indicación del rango medido y un
indicador de ajuste de elevación de diodo.
El lanzagranadas LG1 de 40 mm está destinado a ser utilizado con rifles automáticos
F 2000 S y representa uno de los módulos adicionales que se pueden montar en el
rifle sin el uso de herramientas adicionales. Está hecho de material plástico, con el
barril y el mecanismo de atornillado que es hecho de metal. El lanzagranadas permite
el disparo individual. Utiliza un sistema de perno de tracción recta y un mecanismo
de disparo de doble acción, y se bloquea con un cañón giratorio.
El lanzagranadas puede ser utilizado por tiradores de derecha e izquierda sin ningún
ajuste adicional. Los tiradores manejan el lanzagranadas con la misma mano que
manejan un rifle - sin agarres innecesarios o pérdida de equilibrio.
El lanzagranadas utiliza cartuchos de 40 mm y permite un disparo individual. Está
equipado con una mira mecánica usando una escala de observación de 50m.
Acción: sistema de perno recto-tirón, sistema de bloqueo rotatorio del barril,
sistema de gatillo de doble acción
Medidas de Seguridad
• Dirigir el Lanza Granadas a una dirección segura
• Empujar el seguro manual en el lado derecho
• la linea roja no se puede ver (seguro puesto) Comprobar la recáma.
• Presionar el Seguro del cañón/guardamano y empujar el conjunto hacia
adelante
• Si el cañon no se lleva totalmente hacia atras.El Disparador no tendra efecto
en el sistema.
• Si estuviera desasegurado el disparador, no disparara el Lanza granadas.
• Cerrar el conjunto cañón hacia atrás.

9

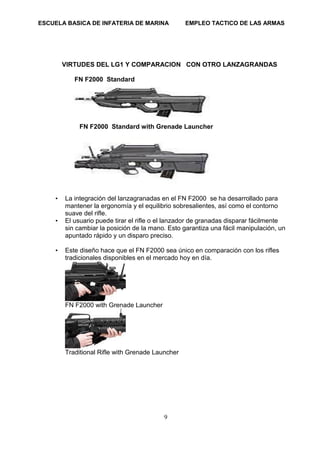

VIRTUDES DEL LG1 Y COMPARACION CON OTRO LANZAGRANDAS
FN F2000 Standard
FN F2000 Standard with Grenade Launcher
• La integración del lanzagranadas en el FN F2000 se ha desarrollado para
mantener la ergonomía y el equilibrio sobresalientes, así como el contorno
suave del rifle.
• El usuario puede tirar el rifle o el lanzador de granadas disparar fácilmente
sin cambiar la posición de la mano. Esto garantiza una fácil manipulación, un
apuntado rápido y un disparo preciso.
• Este diseño hace que el FN F2000 sea único en comparación con los rifles
tradicionales disponibles en el mercado hoy en día.
FN F2000 with Grenade Launcher
Traditional Rifle with Grenade Launcher

10

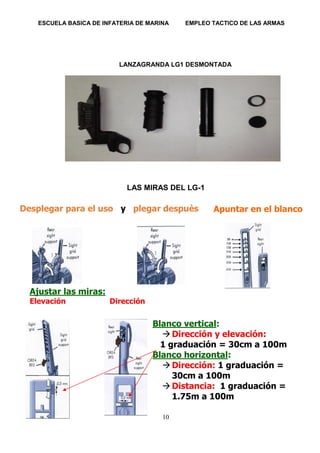

LANZAGRANDA LG1 DESMONTADA
LAS MIRAS DEL LG-1
Desplegar para el uso y plegar despuès
Ajustar las miras:
Elevación Dirección
Dirección
Blanco vertical:
 Dirección y elevación:
1 graduación = 30cm a 100m
Blanco horizontal:
 Dirección: 1 graduación =
30cm a 100m
 Distancia: 1 graduación =
1.75m a 100m
Apuntar en el blanco

11

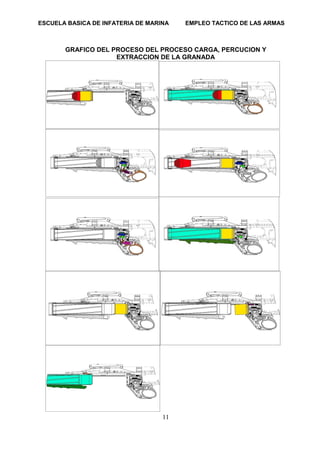

GRAFICO DEL PROCESO DEL PROCESO CARGA, PERCUCION Y
EXTRACCION DE LA GRANADA

12

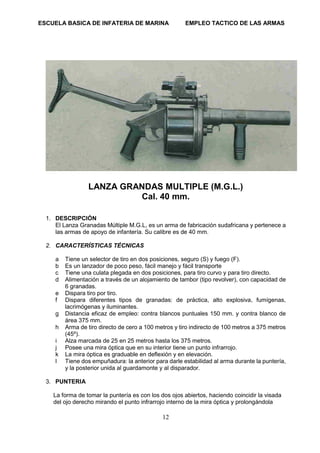

LANZA GRANDAS MULTIPLE (M.G.L.)
Cal. 40 mm.
1. DESCRIPCIÓN
El Lanza Granadas Múltiple M.G.L, es un arma de fabricación sudafricana y pertenece a
las armas de apoyo de infantería. Su calibre es de 40 mm.
2. CARACTERÍSTICAS TÉCNICAS
a Tiene un selector de tiro en dos posiciones, seguro (S) y fuego (F).
b Es un lanzador de poco peso, fácil manejo y fácil transporte
c Tiene una culata plegada en dos posiciones, para tiro curvo y para tiro directo.
d Alimentación a través de un alojamiento de tambor (tipo revolver), con capacidad de
6 granadas.
e Dispara tiro por tiro.
f Dispara diferentes tipos de granadas: de práctica, alto explosiva, fumígenas,
lacrimógenas y iluminantes.
g Distancia eficaz de empleo: contra blancos puntuales 150 mm. y contra blanco de
área 375 mm.
h Arma de tiro directo de cero a 100 metros y tiro indirecto de 100 metros a 375 metros
(45º).
i Alza marcada de 25 en 25 metros hasta los 375 metros.
j Posee una mira óptica que en su interior tiene un punto infrarrojo.
k La mira óptica es graduable en deflexión y en elevación.
l Tiene dos empuñadura: la anterior para darle estabilidad al arma durante la puntería,
y la posterior unida al guardamonte y al disparador.
3. PUNTERIA
La forma de tomar la puntería es con los dos ojos abiertos, haciendo coincidir la visada
del ojo derecho mirando el punto infrarrojo interno de la mira óptica y prolongándola

13

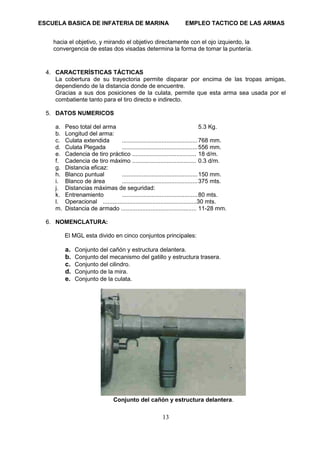

hacia el objetivo, y mirando el objetivo directamente con el ojo izquierdo, la
convergencia de estas dos visadas determina la forma de tomar la puntería.
4. CARACTERÍSTICAS TÁCTICAS
La cobertura de su trayectoria permite disparar por encima de las tropas amigas,
dependiendo de la distancia donde de encuentre.
Gracias a sus dos posiciones de la culata, permite que esta arma sea usada por el
combatiente tanto para el tiro directo e indirecto.
5. DATOS NUMERICOS
a. Peso total del arma 5.3 Kg.
b. Longitud del arma:
c. Culata extendida ..............................................768 mm.
d. Culata Plegada ..............................................556 mm.
e. Cadencia de tiro práctico ....................................... 18 d/m.
f. Cadencia de tiro máximo ....................................... 0.3 d/m.
g. Distancia eficaz:
h. Blanco puntual ..............................................150 mm.
i. Blanco de área ..............................................375 mts.
j. Distancias máximas de seguridad:
k. Entrenamiento ..............................................80 mts.
l. Operacional .........................................................30 mts.
m. Distancia de armado .............................................. 11-28 mm.
6. NOMENCLATURA:
El MGL esta divido en cinco conjuntos principales:
a. Conjunto del cañón y estructura delantera.
b. Conjunto del mecanismo del gatillo y estructura trasera.
c. Conjunto del cilindro.
d. Conjunto de la mira.
e. Conjunto de la culata.
Conjunto del cañón y estructura delantera.

14

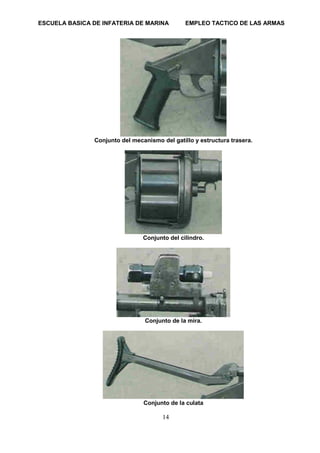

Conjunto del mecanismo del gatillo y estructura trasera.
Conjunto del cilindro.
Conjunto de la mira.
Conjunto de la culata

15

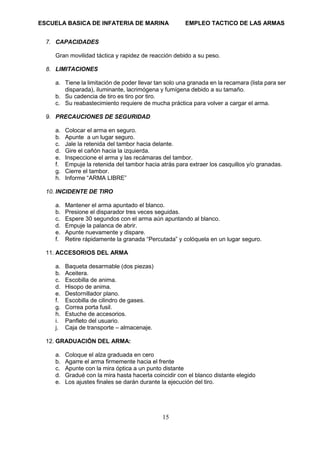

7. CAPACIDADES
Gran movilidad táctica y rapidez de reacción debido a su peso.
8. LIMITACIONES
a. Tiene la limitación de poder llevar tan solo una granada en la recamara (lista para ser
disparada), iluminante, lacrimógena y fumígena debido a su tamaño.
b. Su cadencia de tiro es tiro por tiro.
c. Su reabastecimiento requiere de mucha práctica para volver a cargar el arma.
9. PRECAUCIONES DE SEGURIDAD
a. Colocar el arma en seguro.
b. Apunte a un lugar seguro.
c. Jale la retenida del tambor hacia delante.
d. Gire el cañón hacia la izquierda.
e. Inspeccione el arma y las recámaras del tambor.
f. Empuje la retenida del tambor hacia atrás para extraer los casquillos y/o granadas.
g. Cierre el tambor.
h. Informe “ARMA LIBRE”
10. INCIDENTE DE TIRO
a. Mantener el arma apuntado el blanco.
b. Presione el disparador tres veces seguidas.
c. Espere 30 segundos con el arma aún apuntando al blanco.
d. Empuje la palanca de abrir.
e. Apunte nuevamente y dispare.
f. Retire rápidamente la granada “Percutada” y colóquela en un lugar seguro.
11. ACCESORIOS DEL ARMA
a. Baqueta desarmable (dos piezas)
b. Aceitera.
c. Escobilla de anima.
d. Hisopo de anima.
e. Destornillador plano.
f. Escobilla de cilindro de gases.
g. Correa porta fusil.
h. Estuche de accesorios.
i. Panfleto del usuario.
j. Caja de transporte – almacenaje.
12. GRADUACIÓN DEL ARMA:
a. Coloque el alza graduada en cero
b. Agarre el arma firmemente hacia el frente
c. Apunte con la mira óptica a un punto distante
d. Gradué con la mira hasta hacerla coincidir con el blanco distante elegido
e. Los ajustes finales se darán durante la ejecución del tiro.

16

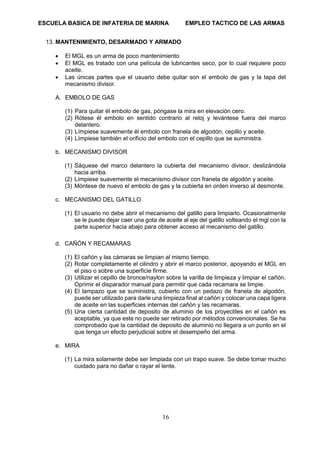

13. MANTENIMIENTO, DESARMADO Y ARMADO
• El MGL es un arma de poco mantenimiento
• El MGL es tratado con una película de lubricantes seco, por lo cual requiere poco
aceite.
• Las únicas partes que el usuario debe quitar son el embolo de gas y la tapa del
mecanismo divisor.
A. EMBOLO DE GAS
(1) Para quitar él embolo de gas, póngase la mira en elevación cero.
(2) Rótese él embolo en sentido contrario al reloj y levántese fuera del marco
delantero.
(3) Límpiese suavemente él embolo con franela de algodón, cepillo y aceite.
(4) Límpiese también el orificio del embolo con el cepillo que se suministra.
b. MECANISMO DIVISOR
(1) Sáquese del marco delantero la cubierta del mecanismo divisor, deslizándola
hacia arriba.
(2) Límpiese suavemente el mecanismo divisor con franela de algodón y aceite.
(3) Móntese de nuevo el embolo de gas y la cubierta en orden inverso al desmonte.
c. MECANISMO DEL GATILLO
(1) El usuario no debe abrir el mecanismo del gatillo para limpiarlo. Ocasionalmente
se le puede dejar caer una gota de aceite al eje del gatillo volteando el mgl con la
parte superior hacia abajo para obtener acceso al mecanismo del gatillo.
d. CAÑÓN Y RECAMARAS
(1) El cañón y las cámaras se limpian al mismo tiempo.
(2) Rotar completamente el cilindro y abrir el marco posterior, apoyando el MGL en
el piso o sobre una superficie firme.
(3) Utilizar el cepillo de bronce/naylon sobre la varilla de limpieza y limpiar el cañón.
Oprimir el disparador manual para permitir que cada recamara se limpie.
(4) El lampazo que se suministra, cubierto con un pedazo de franela de algodón,
puede ser utilizado para darle una limpieza final al cañón y colocar una capa ligera
de aceite en las superficies internas del cañón y las recamaras.
(5) Una cierta cantidad de deposito de aluminio de los proyectiles en el cañón es
aceptable, ya que este no puede ser retirado por métodos convencionales. Se ha
comprobado que la cantidad de deposito de aluminio no llegara a un punto en el
que tenga un efecto perjudicial sobre el desempeño del arma.
e. MIRA
(1) La mira solamente debe ser limpiada con un trapo suave. Se debe tomar mucho
cuidado para no dañar o rayar el lente.

17

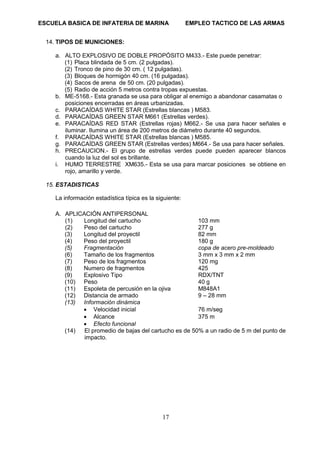

14. TIPOS DE MUNICIONES:
a. ALTO EXPLOSIVO DE DOBLE PROPÓSITO M433.- Este puede penetrar:
(1) Placa blindada de 5 cm. (2 pulgadas).
(2) Tronco de pino de 30 cm. ( 12 pulgadas).
(3) Bloques de hormigón 40 cm. (16 pulgadas).
(4) Sacos de arena de 50 cm. (20 pulgadas).
(5) Radio de acción 5 metros contra tropas expuestas.
b. ME-5168.- Esta granada se usa para obligar al enemigo a abandonar casamatas o
posiciones encerradas en áreas urbanizadas.
c. PARACAÍDAS WHITE STAR (Estrellas blancas ) M583.
d. PARACAÍDAS GREEN STAR M661 (Estrellas verdes).
e. PARACAÍDAS RED STAR (Estrellas rojas) M662.- Se usa para hacer señales e
iluminar. Ilumina un área de 200 metros de diámetro durante 40 segundos.
f. PARACAÍDAS WHITE STAR (Estrellas blancas ) M585.
g. PARACAÍDAS GREEN STAR (Estrellas verdes) M664.- Se usa para hacer señales.
h. PRECAUCION.- El grupo de estrellas verdes puede pueden aparecer blancos
cuando la luz del sol es brillante.
i. HUMO TERRESTRE XM635.- Esta se usa para marcar posiciones se obtiene en
rojo, amarillo y verde.
15. ESTADISTICAS
La información estadística típica es la siguiente:
A. APLICACIÓN ANTIPERSONAL
(1) Longitud del cartucho 103 mm
(2) Peso del cartucho 277 g
(3) Longitud del proyectil 82 mm
(4) Peso del proyectil 180 g
(5) Fragmentación copa de acero pre-moldeado
(6) Tamaño de los fragmentos 3 mm x 3 mm x 2 mm
(7) Peso de los fragmentos 120 mg
(8) Numero de fragmentos 425
(9) Explosivo Tipo RDX/TNT
(10) Peso 40 g
(11) Espoleta de percusión en la ojiva M848A1
(12) Distancia de armado 9 – 28 mm
(13) Información dinámica
• Velocidad inicial 76 m/seg
• Alcance 375 m
• Efecto funcional
(14) El promedio de bajas del cartucho es de 50% a un radio de 5 m del punto de
impacto.

18

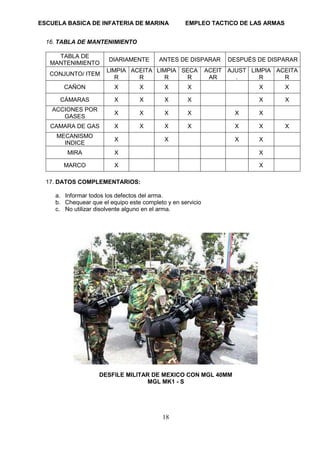

16. TABLA DE MANTENIMIENTO
TABLA DE
MANTENIMIENTO
DIARIAMENTE ANTES DE DISPARAR DESPUÉS DE DISPARAR
CONJUNTO/ ITEM
LIMPIA
R
ACEITA
R
LIMPIA
R
SECA
R
ACEIT
AR
AJUST
.
LIMPIA
R
ACEITA
R
CAÑON X X X X X X
CÁMARAS X X X X X X
ACCIONES POR
GASES
X X X X X X
CAMARA DE GAS X X X X X X X
MECANISMO
INDICE
X X X X
MIRA X X
MARCO X X
17. DATOS COMPLEMENTARIOS:
a. Informar todos los defectos del arma.
b. Chequear que el equipo este completo y en servicio
c. No utilizar disolvente alguno en el arma.
DESFILE MILITAR DE MEXICO CON MGL 40MM
MGL MK1 - S

19

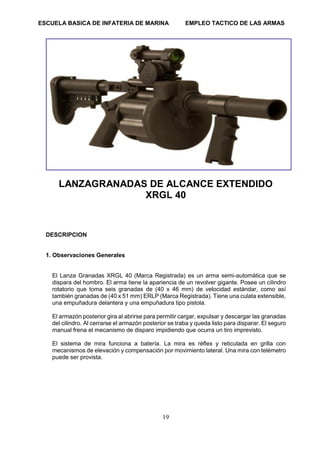

LANZAGRANADAS DE ALCANCE EXTENDIDO
XRGL 40
DESCRIPCION
1. Observaciones Generales
El Lanza Granadas XRGL 40 (Marca Registrada) es un arma semi-automática que se
dispara del hombro. El arma tiene la apariencia de un revolver gigante. Posee un cilindro
rotatorio que toma seis granadas de (40 x 46 mm) de velocidad estándar, como así
también granadas de (40 x 51 mm) ERLP (Marca Registrada). Tiene una culata extensible,
una empuñadura delantera y una empuñadura tipo pistola.
El armazón posterior gira al abrirse para permitir cargar, expulsar y descargar las granadas
del cilindro. Al cerrarse el armazón posterior se traba y queda listo para disparar. El seguro
manual frena el mecanismo de disparo impidiendo que ocurra un tiro imprevisto.
El sistema de mira funciona a batería. La mira es réflex y reticulada en grilla con
mecanismos de elevación y compensación por movimiento lateral. Una mira con telémetro
puede ser provista.

20

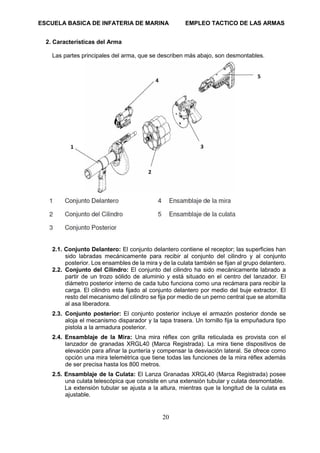

2. Características del Arma
Las partes principales del arma, que se describen más abajo, son desmontables.
2.1. Conjunto Delantero: El conjunto delantero contiene el receptor; las superficies han
sido labradas mecánicamente para recibir al conjunto del cilindro y al conjunto
posterior. Los ensambles de la mira y de la culata también se fijan al grupo delantero.
2.2. Conjunto del Cilindro: El conjunto del cilindro ha sido mecánicamente labrado a
partir de un trozo sólido de aluminio y está situado en el centro del lanzador. El
diámetro posterior interno de cada tubo funciona como una recámara para recibir la
carga. El cilindro esta fijado al conjunto delantero por medio del buje extractor. El
resto del mecanismo del cilindro se fija por medio de un perno central que se atornilla
al asa liberadora.
2.3. Conjunto posterior: El conjunto posterior incluye el armazón posterior donde se
aloja el mecanismo disparador y la tapa trasera. Un tornillo fija la empuñadura tipo
pistola a la armadura posterior.
2.4. Ensamblaje de la Mira: Una mira réflex con grilla reticulada es provista con el
lanzador de granadas XRGL40 (Marca Registrada). La mira tiene dispositivos de
elevación para afinar la puntería y compensar la desviación lateral. Se ofrece como
opción una mira telemétrica que tiene todas las funciones de la mira réflex además
de ser precisa hasta los 800 metros.
2.5. Ensamblaje de la Culata: El Lanza Granadas XRGL40 (Marca Registrada) posee
una culata telescópica que consiste en una extensión tubular y culata desmontable.
La extensión tubular se ajusta a la altura, mientras que la longitud de la culata es
ajustable.

21

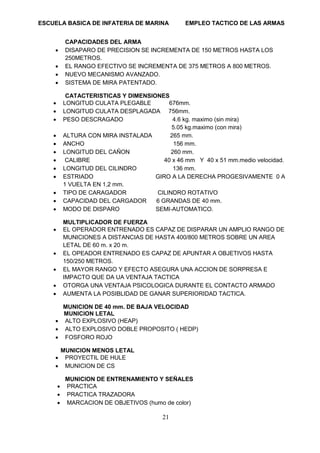

CAPACIDADES DEL ARMA
• DISAPARO DE PRECISION SE INCREMENTA DE 150 METROS HASTA LOS
250METROS.
• EL RANGO EFECTIVO SE INCREMENTA DE 375 METROS A 800 METROS.
• NUEVO MECANISMO AVANZADO.
• SISTEMA DE MIRA PATENTADO.
CATACTERISTICAS Y DIMENSIONES
• LONGITUD CULATA PLEGABLE 676mm.
• LONGITUD CULATA DESPLAGADA 756mm.
• PESO DESCRAGADO 4.6 kg. maximo (sin mira)
5.05 kg.maximo (con mira)
• ALTURA CON MIRA INSTALADA 265 mm.
• ANCHO 156 mm.
• LONGITUD DEL CAÑON 260 mm.
• CALIBRE 40 x 46 mm Y 40 x 51 mm.medio velocidad.
• LONGITUD DEL CILINDRO 136 mm.
• ESTRIADO GIRO A LA DERECHA PROGESIVAMENTE 0 A
1 VUELTA EN 1,2 mm.
• TIPO DE CARAGADOR CILINDRO ROTATIVO
• CAPACIDAD DEL CARGADOR 6 GRANDAS DE 40 mm.
• MODO DE DISPARO SEMI-AUTOMATICO.
MULTIPLICADOR DE FUERZA
• EL OPERADOR ENTRENADO ES CAPAZ DE DISPARAR UN AMPLIO RANGO DE
MUNICIONES A DISTANCIAS DE HASTA 400/800 METROS SOBRE UN AREA
LETAL DE 60 m. x 20 m.
• EL OPEADOR ENTRENADO ES CAPAZ DE APUNTAR A OBJETIVOS HASTA
150/250 METROS.
• EL MAYOR RANGO Y EFECTO ASEGURA UNA ACCION DE SORPRESA E
IMPACTO QUE DA UA VENTAJA TACTICA
• OTORGA UNA VENTAJA PSICOLOGICA DURANTE EL CONTACTO ARMADO
• AUMENTA LA POSIBLIDAD DE GANAR SUPERIORIDAD TACTICA.
MUNICION DE 40 mm. DE BAJA VELOCIDAD
MUNICION LETAL
• ALTO EXPLOSIVO (HEAP)
• ALTO EXPLOSIVO DOBLE PROPOSITO ( HEDP)
• FOSFORO ROJO
MUNICION MENOS LETAL
• PROYECTIL DE HULE
• MUNICION DE CS
MUNICION DE ENTRENAMIENTO Y SEÑALES
• PRACTICA
• PRACTICA TRAZADORA
• MARCACION DE OBJETIVOS (humo de color)

22

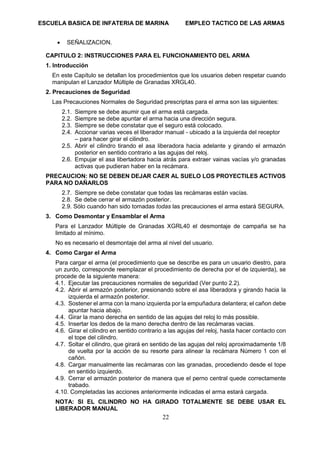

• SEÑALIZACION.
CAPITULO 2: INSTRUCCIONES PARA EL FUNCIONAMIENTO DEL ARMA
1. Introducción
En este Capítulo se detallan los procedimientos que los usuarios deben respetar cuando
manipulan el Lanzador Múltiple de Granadas XRGL40.
2. Precauciones de Seguridad
Las Precauciones Normales de Seguridad prescriptas para el arma son las siguientes:
2.1. Siempre se debe asumir que el arma está cargada.
2.2. Siempre se debe apuntar el arma hacia una dirección segura.
2.3. Siempre se debe constatar que el seguro está colocado.
2.4. Accionar varias veces el liberador manual - ubicado a la izquierda del receptor
– para hacer girar el cilindro.
2.5. Abrir el cilindro tirando el asa liberadora hacia adelante y girando el armazón
posterior en sentido contrario a las agujas del reloj.
2.6. Empujar el asa libertadora hacia atrás para extraer vainas vacías y/o granadas
activas que pudieran haber en la recámara.
PRECAUCION: NO SE DEBEN DEJAR CAER AL SUELO LOS PROYECTILES ACTIVOS
PARA NO DAÑARLOS
2.7. Siempre se debe constatar que todas las recámaras están vacías.
2.8. Se debe cerrar el armazón posterior.
2.9. Sólo cuando han sido tomadas todas las precauciones el arma estará SEGURA.
3. Como Desmontar y Ensamblar el Arma
Para el Lanzador Múltiple de Granadas XGRL40 el desmontaje de campaña se ha
limitado al mínimo.
No es necesario el desmontaje del arma al nivel del usuario.
4. Como Cargar el Arma
Para cargar el arma (el procedimiento que se describe es para un usuario diestro, para
un zurdo, corresponde reemplazar el procedimiento de derecha por el de izquierda), se
procede de la siguiente manera:
4.1. Ejecutar las precauciones normales de seguridad (Ver punto 2.2).
4.2. Abrir el armazón posterior, presionando sobre el asa liberadora y girando hacia la
izquierda el armazón posterior.
4.3. Sostener el arma con la mano izquierda por la empuñadura delantera; el cañon debe
apuntar hacia abajo.
4.4. Girar la mano derecha en sentido de las agujas del reloj lo más possible.
4.5. Insertar los dedos de la mano derecha dentro de las recámaras vacias.
4.6. Girar el cilindro en sentido contrario a las agujas del reloj, hasta hacer contacto con
el tope del cilindro.
4.7. Soltar el cilindro, que girará en sentido de las agujas del reloj aproximadamente 1/8
de vuelta por la acción de su resorte para alinear la recámara Número 1 con el
cañón.
4.8. Cargar manualmente las recámaras con las granadas, procediendo desde el tope
en sentido izquierdo.
4.9. Cerrar el armazón posterior de manera que el perno central quede correctamente
trabado.
4.10. Completadas las acciones anteriormente indicadas el arma estará cargada.
NOTA: SI EL CILINDRO NO HA GIRADO TOTALMENTE SE DEBE USAR EL
LIBERADOR MANUAL

23

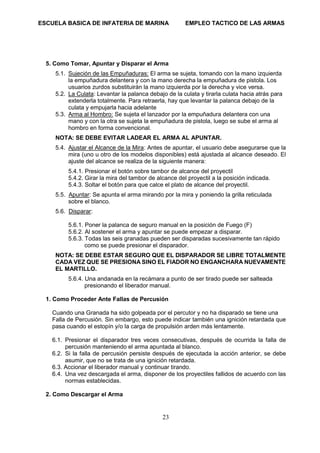

5. Como Tomar, Apuntar y Disparar el Arma
5.1. Sujeción de las Empuñaduras: El arma se sujeta, tomando con la mano izquierda
la empuñadura delantera y con la mano derecha la empuñadura de pistola. Los
usuarios zurdos substituirán la mano izquierda por la derecha y vice versa.
5.2. La Culata: Levantar la palanca debajo de la culata y tirarla culata hacia atrás para
extenderla totalmente. Para retraerla, hay que levantar la palanca debajo de la
culata y empujarla hacia adelante
5.3. Arma al Hombro: Se sujeta el lanzador por la empuñadura delantera con una
mano y con la otra se sujeta la empuñadura de pistola, luego se sube el arma al
hombro en forma convencional.
NOTA: SE DEBE EVITAR LADEAR EL ARMA AL APUNTAR.
5.4. Ajustar el Alcance de la Mira: Antes de apuntar, el usuario debe asegurarse que la
mira (uno u otro de los modelos disponibles) está ajustada al alcance deseado. El
ajuste del alcance se realiza de la siguiente manera:
5.4.1. Presionar el botón sobre tambor de alcance del proyectil
5.4.2. Girar la mira del tambor de alcance del proyectil a la posición indicada.
5.4.3. Soltar el botón para que calce el plato de alcance del proyectil.
5.5. Apuntar: Se apunta el arma mirando por la mira y poniendo la grilla reticulada
sobre el blanco.
5.6. Disparar:
5.6.1. Poner la palanca de seguro manual en la posición de Fuego (F)
5.6.2. Al sostener el arma y apuntar se puede empezar a disparar.
5.6.3. Todas las seis granadas pueden ser disparadas sucesivamente tan rápido
como se puede presionar el disparador.
NOTA: SE DEBE ESTAR SEGURO QUE EL DISPARADOR SE LIBRE TOTALMENTE
CADA VEZ QUE SE PRESIONA SINO EL FIADOR NO ENGANCHARA NUEVAMENTE
EL MARTILLO.
5.6.4. Una andanada en la recámara a punto de ser tirado puede ser salteada
presionando el liberador manual.
1. Como Proceder Ante Fallas de Percusión
Cuando una Granada ha sido golpeada por el percutor y no ha disparado se tiene una
Falla de Percusión. Sin embargo, esto puede indicar también una ignición retardada que
pasa cuando el estopín y/o la carga de propulsión arden más lentamente.
6.1. Presionar el disparador tres veces consecutivas, después de ocurrida la falla de
percusión manteniendo el arma apuntada al blanco.
6.2. Si la falla de percusión persiste después de ejecutada la acción anterior, se debe
asumir, que no se trata de una ignición retardada.
6.3. Accionar el liberador manual y continuar tirando.
6.4. Una vez descargada el arma, disponer de los proyectiles fallidos de acuerdo con las
normas establecidas.
2. Como Descargar el Arma

24

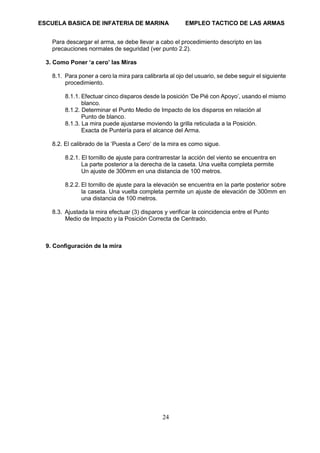

Para descargar el arma, se debe llevar a cabo el procedimiento descripto en las
precauciones normales de seguridad (ver punto 2.2).
3. Como Poner ‘a cero’ las Miras
8.1. Para poner a cero la mira para calibrarla al ojo del usuario, se debe seguir el siguiente
procedimiento.
8.1.1. Efectuar cinco disparos desde la posición ‘De Pié con Apoyo’, usando el mismo
blanco.
8.1.2. Determinar el Punto Medio de Impacto de los disparos en relación al
Punto de blanco.
8.1.3. La mira puede ajustarse moviendo la grilla reticulada a la Posición.
Exacta de Puntería para el alcance del Arma.
8.2. El calibrado de la ‘Puesta a Cero’ de la mira es como sigue.
8.2.1. El tornillo de ajuste para contrarrestar la acción del viento se encuentra en
La parte posterior a la derecha de la caseta. Una vuelta completa permite
Un ajuste de 300mm en una distancia de 100 metros.
8.2.2. El tornillo de ajuste para la elevación se encuentra en la parte posterior sobre
la caseta. Una vuelta completa permite un ajuste de elevación de 300mm en
una distancia de 100 metros.
8.3. Ajustada la mira efectuar (3) disparos y verificar la coincidencia entre el Punto
Medio de Impacto y la Posición Correcta de Centrado.
9. Configuración de la mira

25
9.1 Apriete una vez la tecla izquierda del selector para activarla (1)
9.2 Apriete la tecla izquierda del selector para intercambiar entre la modalidad normal y visión
nocturna
9.3 Apriete la tecla derecha del selector para intercambiar entre la modalidad de munición
LV (Baja Velocidad) y MV (Alcance Extendido) (2)
9.4 Gire el mando para seleccionar el alcance – el alcance elegido aparece en la pantalla
OLED (3)
9.5 La Mira se desconecta automáticamente después de 15min.
9.6 El OLED se pone en intermitente 10 seg. Antes de desconectarse
CAPITULO 3: INCIDENTES DE TIRO Y PROCEDIMIENTOS A SEGUIR
La Tabla 1 detalla los posibles incidentes de tiro, sus posibles causas y las acciones
inmediatas a ser tomadas.

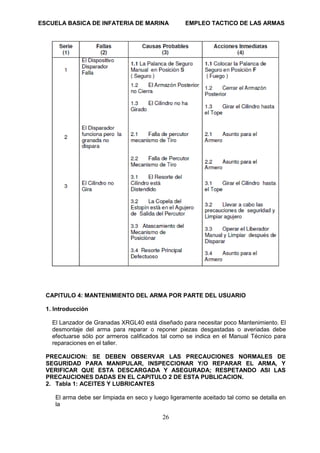

TABLA 1: Incidentes, Causas y Acciones a Tomar

26
CAPITULO 4: MANTENIMIENTO DEL ARMA POR PARTE DEL USUARIO
1. Introducción
El Lanzador de Granadas XRGL40 está diseñado para necesitar poco Mantenimiento. El
desmontaje del arma para reparar o reponer piezas desgastadas o averiadas debe
efectuarse sólo por armeros calificados tal como se indica en el Manual Técnico para
reparaciones en el taller.
PRECAUCION: SE DEBEN OBSERVAR LAS PRECAUCIONES NORMALES DE
SEGURIDAD PARA MANIPULAR, INSPECCIONAR Y/O REPARAR EL ARMA, Y
VERIFICAR QUE ESTA DESCARGADA Y ASEGURADA; RESPETANDO ASI LAS
PRECAUCIONES DADAS EN EL CAPITULO 2 DE ESTA PUBLICACION.
2. Tabla 1: ACEITES Y LUBRICANTES
El arma debe ser limpiada en seco y luego ligeramente aceitado tal como se detalla en
la

27

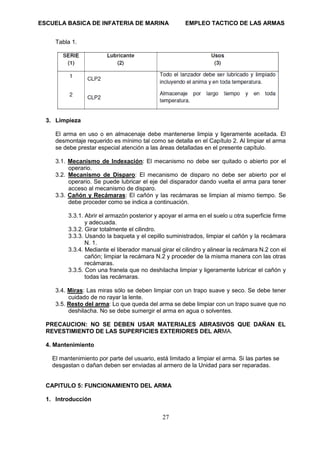

Tabla 1.
3. Limpieza
El arma en uso o en almacenaje debe mantenerse limpia y ligeramente aceitada. El
desmontaje requerido es mínimo tal como se detalla en el Capítulo 2. Al limpiar el arma
se debe prestar especial atención a las áreas detalladas en el presente capítulo.
3.1. Mecanismo de Indexación: El mecanismo no debe ser quitado o abierto por el
operario.
3.2. Mecanismo de Disparo: El mecanismo de disparo no debe ser abierto por el
operario. Se puede lubricar el eje del disparador dando vuelta el arma para tener
acceso al mecanismo de disparo.
3.3. Cañón y Recámaras: El cañón y las recámaras se limpian al mismo tiempo. Se
debe proceder como se indica a continuación.
3.3.1. Abrir el armazón posterior y apoyar el arma en el suelo u otra superficie firme
y adecuada.
3.3.2. Girar totalmente el cilindro.
3.3.3. Usando la baqueta y el cepillo suministrados, limpiar el cañón y la recámara
N. 1.
3.3.4. Mediante el liberador manual girar el cilindro y alinear la recámara N.2 con el
cañón; limpiar la recámara N.2 y proceder de la misma manera con las otras
recámaras.
3.3.5. Con una franela que no deshilacha limpiar y ligeramente lubricar el cañón y
todas las recámaras.
3.4. Miras: Las miras sólo se deben limpiar con un trapo suave y seco. Se debe tener
cuidado de no rayar la lente.
3.5. Resto del arma: Lo que queda del arma se debe limpiar con un trapo suave que no
deshilacha. No se debe sumergir el arma en agua o solventes.
PRECAUCION: NO SE DEBEN USAR MATERIALES ABRASIVOS QUE DAÑAN EL
REVESTIMIENTO DE LAS SUPERFICIES EXTERIORES DEL ARMA.
4. Mantenimiento
El mantenimiento por parte del usuario, está limitado a limpiar el arma. Si las partes se
desgastan o dañan deben ser enviadas al armero de la Unidad para ser reparadas.
CAPITULO 5: FUNCIONAMIENTO DEL ARMA
1. Introducción

28

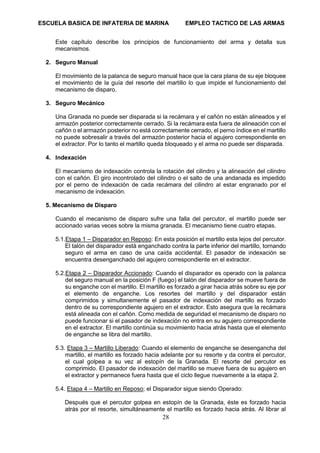

Este capítulo describe los principios de funcionamiento del arma y detalla sus
mecanismos.
2. Seguro Manual
El movimiento de la palanca de seguro manual hace que la cara plana de su eje bloquee
el movimiento de la guía del resorte del martillo lo que impide el funcionamiento del
mecanismo de disparo.
3. Seguro Mecánico
Una Granada no puede ser disparada si la recámara y el cañón no están alineados y el
armazón posterior correctamente cerrado. Si la recámara esta fuera de alineación con el
cañón o el armazón posterior no está correctamente cerrado, el perno índice en el martillo
no puede sobresalir a través del armazón posterior hacia el agujero correspondiente en
el extractor. Por lo tanto el martillo queda bloqueado y el arma no puede ser disparada.
4. Indexación
El mecanismo de indexación controla la rotación del cilindro y la alineación del cilindro
con el cañón. El giro incontrolado del cilindro o el salto de una andanada es impedido
por el perno de indexación de cada recámara del cilindro al estar engranado por el
mecanismo de indexación.

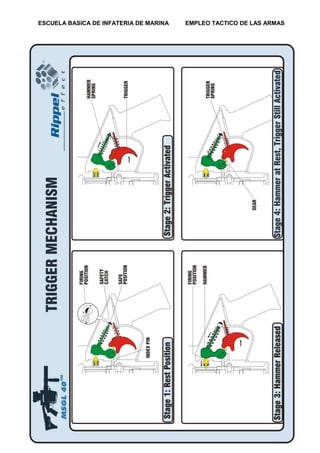

5. Mecanismo de Disparo
Cuando el mecanismo de disparo sufre una falla del percutor, el martillo puede ser
accionado varias veces sobre la misma granada. El mecanismo tiene cuatro etapas.
5.1.Etapa 1 – Disparador en Reposo: En esta posición el martillo esta lejos del percutor.
El talón del disparador está enganchado contra la parte inferior del martillo, tornando
seguro el arma en caso de una caída accidental. El pasador de indexación se
encuentra desenganchado del agujero correspondiente en el extractor.
5.2.Etapa 2 – Disparador Accionado: Cuando el disparador es operado con la palanca
del seguro manual en la posición F (fuego) el talón del disparador se mueve fuera de
su enganche con el martillo. El martillo es forzado a girar hacia atrás sobre su eje por
el elemento de enganche. Los resortes del martillo y del disparador están
comprimidos y simultanemente el pasador de indexación del martillo es forzado
dentro de su correspondiente agujero en el extractor. Esto asegura que la recámara
está alineada con el cañón. Como medida de seguridad el mecanismo de disparo no
puede funcionar si el pasador de indexación no entra en su agujero correspondiente
en el extractor. El martillo continúa su movimiento hacia atrás hasta que el elemento
de enganche se libra del martillo.
5.3. Etapa 3 – Martillo Liberado: Cuando el elemento de enganche se desengancha del
martillo, el martillo es forzado hacia adelante por su resorte y da contra el percutor,
el cual golpea a su vez al estopín de la Granada. El resorte del percutor es
comprimido. El pasador de indexación del martillo se mueve fuera de su agujero en
el extractor y permanece fuera hasta que el ciclo llegue nuevamente a la etapa 2.
5.4. Etapa 4 – Martillo en Reposo; el Disparador sigue siendo Operado:
Después que el percutor golpea en estopín de la Granada, éste es forzado hacia
atrás por el resorte, simultáneamente el martillo es forzado hacia atrás. Al librar al

29

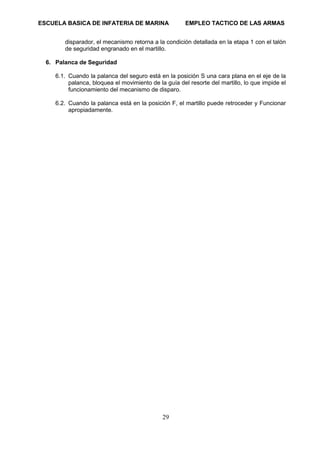

disparador, el mecanismo retorna a la condición detallada en la etapa 1 con el talón
de seguridad engranado en el martillo.
6. Palanca de Seguridad
6.1. Cuando la palanca del seguro está en la posición S una cara plana en el eje de la
palanca, bloquea el movimiento de la guía del resorte del martillo, lo que impide el
funcionamiento del mecanismo de disparo.
6.2. Cuando la palanca está en la posición F, el martillo puede retroceder y Funcionar
apropiadamente.

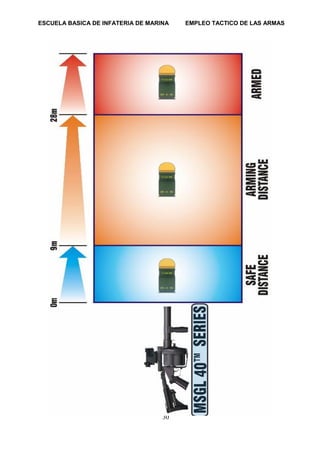

30

31

32
CIS 40AGL
Tipo Lanzagranadas automático
Lugar de origen Singapur
HISTORIAL DE SERVICIO
En servicio 1991-presente
Guerras Lucha contra el guerrillero operaciones en
Filipinas
HISTORIA DE LA PRODUCCIÓN
Diseñador Chartered Industrias de Singapur
Diseñado 1986-1989
Fabricante Cinética ST , PT Pindad
Producido 1991-presente
ESPECIFICACIONES
Peso 33 kg (72,75 libras )
Longitud 966 mm (38 en ) con el material
Barril de longitud 350 mm (13,8 pulg) Ancho376 mm (14,8 pulg)
Cartucho 40x53mm granada
Acción "Blowback operación
Índice del fuego 350-500 disparos por minuto
Velocidad inicia l242 m / s (794 pies / s )
El rango máximo de 2200 m

33

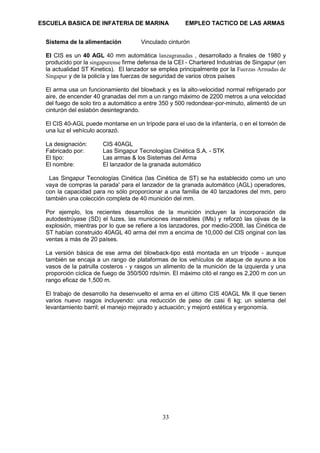

Sistema de la alimentación Vinculado cinturón
El CIS es un 40 AGL 40 mm automática lanzagranadas , desarrollado a finales de 1980 y
producido por la singapurense firme defensa de la CEI - Chartered Industrias de Singapur (en
la actualidad ST Kinetics). El lanzador se emplea principalmente por la Fuerzas Armadas de
Singapur y de la policía y las fuerzas de seguridad de varios otros países
El arma usa un funcionamiento del blowback y es la alto-velocidad normal refrigerado por
aire, de encender 40 granadas del mm a un rango máximo de 2200 metros a una velocidad
del fuego de solo tiro a automático a entre 350 y 500 redondear-por-minuto, alimentó de un
cinturón del eslabón desintegrando.
El CIS 40-AGL puede montarse en un trípode para el uso de la infantería, o en el torreón de
una luz el vehículo acorazó.
La designación: CIS 40AGL
Fabricado por: Las Singapur Tecnologías Cinética S.A. - STK
El tipo: Las armas & los Sistemas del Arma
El nombre: El lanzador de la granada automático
Las Singapur Tecnologías Cinética (las Cinética de ST) se ha establecido como un uno
vaya de compras la parada' para el lanzador de la granada automático (AGL) operadores,
con la capacidad para no sólo proporcionar a una familia de 40 lanzadores del mm, pero
también una colección completa de 40 munición del mm.
Por ejemplo, los recientes desarrollos de la munición incluyen la incorporación de
autodestrúyase (SD) el fuzes, las municiones insensibles (IMs) y reforzó las ojivas de la
explosión, mientras por lo que se refiere a los lanzadores, por medio-2008, las Cinética de
ST habían construido 40AGL 40 arma del mm a encima de 10,000 del CIS original con las
ventas a más de 20 países.
La versión básica de ese arma del blowback-tipo está montada en un trípode - aunque
también se encaja a un rango de plataformas de los vehículos de ataque de ayuno a los
vasos de la patrulla costeros - y rasgos un alimento de la munición de la izquierda y una
proporción cíclica de fuego de 350/500 rds/min. El máximo citó el rango es 2,200 m con un
rango eficaz de 1,500 m.
El trabajo de desarrollo ha desenvuelto el arma en el último CIS 40AGL Mk II que tienen
varios nuevo rasgos incluyendo: una reducción de peso de casi 6 kg; un sistema del
levantamiento barril; el manejo mejorado y actuación; y mejoró estética y ergonomía.

34

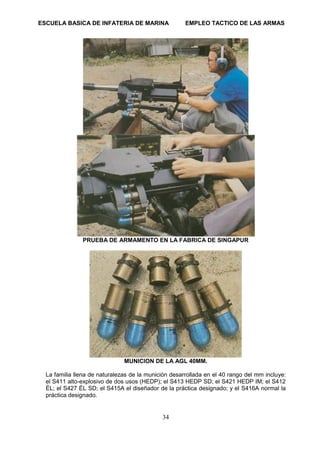

PRUEBA DE ARMAMENTO EN LA FABRICA DE SINGAPUR
MUNICION DE LA AGL 40MM.
La familia llena de naturalezas de la munición desarrollada en el 40 rango del mm incluye:
el S411 alto-explosivo de dos usos (HEDP); el S413 HEDP SD; el S421 HEDP IM; el S412
ÉL; el S427 ÉL SD; el S415A el diseñador de la práctica designado; y el S416A normal la
práctica designado.

35

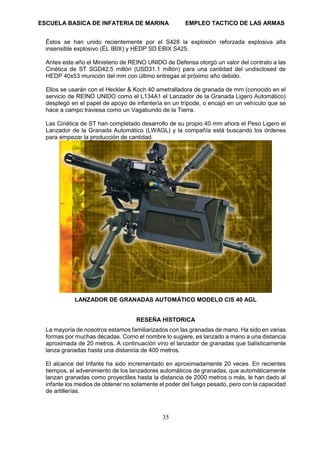

Éstos se han unido recientemente por el S428 la explosión reforzada explosiva alta
insensible explosivo (ÉL IBIX) y HEDP SD EBIX S425.
Antes este año el Ministerio de REINO UNIDO de Defensa otorgó un valor del contrato a las
Cinética de ST SGD42.5 millón (USD31.1 millón) para una cantidad del undisclosed de
HEDP 40x53 munición del mm con último entregas el próximo año debido.
Ellos se usarán con el Heckler & Koch 40 ametralladora de granada de mm (conocido en el
servicio de REINO UNIDO como el L134A1 el Lanzador de la Granada Ligero Automático)
desplegó en el papel de apoyo de infantería en un trípode, o encajó en un vehículo que se
hace a campo traviesa como un Vagabundo de la Tierra.
Las Cinética de ST han completado desarrollo de su propio 40 mm ahora el Peso Ligero el
Lanzador de la Granada Automático (LWAGL) y la compañía está buscando los órdenes
para empezar la producción de cantidad.
LANZADOR DE GRANADAS AUTOMÁTICO MODELO CIS 40 AGL
RESEÑA HISTORICA
La mayoría de nosotros estamos familiarizados con las granadas de mano. Ha sido en varias
formas por muchas décadas. Como el nombre lo sugiere, es lanzado a mano a una distancia
aproximada de 20 metros. A continuación vino el lanzador de granadas que balísticamente
lanza granadas hasta una distancia de 400 metros.
El alcance del Infante ha sido incrementado en aproximadamente 20 veces. En recientes
tiempos, el advenimiento de los lanzadores automáticos de granadas, que automáticamente
lanzan granadas como proyectiles hasta la distancia de 2000 metros o más, le han dado al
infante los medios de obtener no solamente el poder del fuego pesado, pero con la capacidad
de artillerías.

36

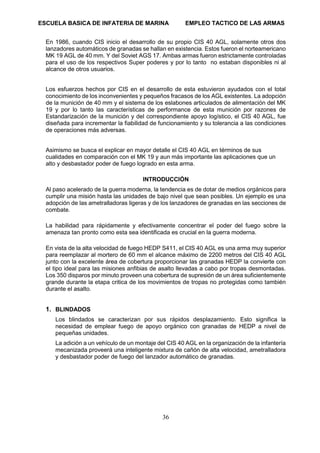

En 1986, cuando CIS inicio el desarrollo de su propio CIS 40 AGL, solamente otros dos
lanzadores automáticos de granadas se hallan en existencia. Estos fueron el norteamericano
MK 19 AGL de 40 mm. Y del Soviet AGS 17. Ambas armas fueron estrictamente controladas
para el uso de los respectivos Super poderes y por lo tanto no estaban disponibles ni al
alcance de otros usuarios.
Los esfuerzos hechos por CIS en el desarrollo de esta estuvieron ayudados con el total
conocimiento de los inconvenientes y pequeños fracasos de los AGL existentes. La adopción
de la munición de 40 mm y el sistema de los eslabones articulados de alimentación del MK
19 y por lo tanto las características de performance de esta munición por razones de
Estandarización de la munición y del correspondiente apoyo logístico, el CIS 40 AGL, fue
diseñada para incrementar la fiabilidad de funcionamiento y su tolerancia a las condiciones
de operaciones más adversas.
Asimismo se busca el explicar en mayor detalle el CIS 40 AGL en términos de sus
cualidades en comparación con el MK 19 y aun más importante las aplicaciones que un
alto y desbastador poder de fuego logrado en esta arma.
INTRODUCCIÓN
Al paso acelerado de la guerra moderna, la tendencia es de dotar de medios orgánicos para
cumplir una misión hasta las unidades de bajo nivel que sean posibles. Un ejemplo es una
adopción de las ametralladoras ligeras y de los lanzadores de granadas en las secciones de
combate.
La habilidad para rápidamente y efectivamente concentrar el poder del fuego sobre la
amenaza tan pronto como esta sea identificada es crucial en la guerra moderna.
En vista de la alta velocidad de fuego HEDP S411, el CIS 40 AGL es una arma muy superior
para reemplazar al mortero de 60 mm el alcance máximo de 2200 metros del CIS 40 AGL
junto con la excelente área de cobertura proporcionar las granadas HEDP la convierte con
el tipo ideal para las misiones anfibias de asalto llevadas a cabo por tropas desmontadas.
Los 350 disparos por minuto proveen una cobertura de supresión de un área suficientemente
grande durante la etapa critica de los movimientos de tropas no protegidas como también
durante el asalto.
1. BLINDADOS
Los blindados se caracterizan por sus rápidos desplazamiento. Esto significa la
necesidad de emplear fuego de apoyo orgánico con granadas de HEDP a nivel de
pequeñas unidades.
La adición a un vehículo de un montaje del CIS 40 AGL en la organización de la infantería
mecanizada proveerá una inteligente mixtura de cañón de alta velocidad, ametralladora
y desbastador poder de fuego del lanzador automático de granadas.

37

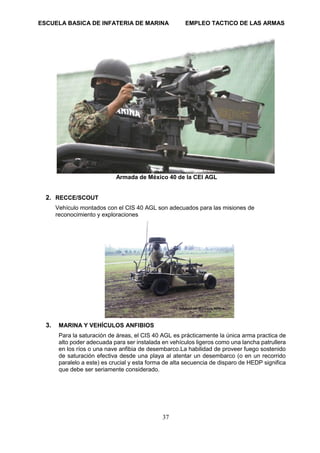

Armada de México 40 de la CEI AGL
2. RECCE/SCOUT
Vehículo montados con el CIS 40 AGL son adecuados para las misiones de
reconocimiento y exploraciones
3. MARINA Y VEHÍCULOS ANFIBIOS
Para la saturación de áreas, el CIS 40 AGL es prácticamente la única arma practica de
alto poder adecuada para ser instalada en vehículos ligeros como una lancha patrullera
en los ríos o una nave anfibia de desembarco.La habilidad de proveer fuego sostenido
de saturación efectiva desde una playa al atentar un desembarco (o en un recorrido
paralelo a este) es crucial y esta forma de alta secuencia de disparo de HEDP significa
que debe ser seriamente considerado.

38

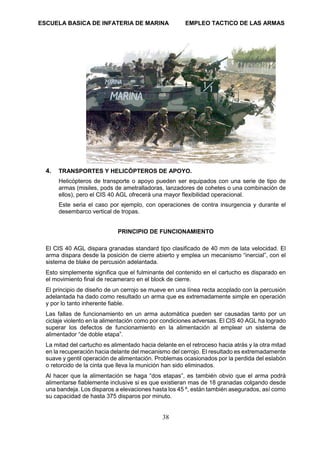

4. TRANSPORTES Y HELICÓPTEROS DE APOYO.
Helicópteros de transporte o apoyo pueden ser equipados con una serie de tipo de
armas (misiles, pods de ametralladoras, lanzadores de cohetes o una combinación de
ellos), pero el CIS 40 AGL ofrecerá una mayor flexibilidad operacional.
Este seria el caso por ejemplo, con operaciones de contra insurgencia y durante el
desembarco vertical de tropas.
PRINCIPIO DE FUNCIONAMIENTO
El CIS 40 AGL dispara granadas standard tipo clasificado de 40 mm de lata velocidad. El
arma dispara desde la posición de cierre abierto y emplea un mecanismo “inercial”, con el
sistema de blake de percusión adelantada.
Esto simplemente significa que el fulminante del contenido en el cartucho es disparado en
el movimiento final de recameraro en el block de cierre.
El principio de diseño de un cerrojo se mueve en una línea recta acoplado con la percusión
adelantada ha dado como resultado un arma que es extremadamente simple en operación
y por lo tanto inherente fiable.
Las fallas de funcionamiento en un arma automática pueden ser causadas tanto por un
ciclaje violento en la alimentación como por condiciones adversas. El CIS 40 AGL ha logrado
superar los defectos de funcionamiento en la alimentación al emplear un sistema de
alimentador “de doble etapa”.
La mitad del cartucho es alimentado hacia delante en el retroceso hacia atrás y la otra mitad
en la recuperación hacia delante del mecanismo del cerrojo. El resultado es extremadamente
suave y gentil operación de alimentación. Problemas ocasionados por la perdida del eslabón
o retorcido de la cinta que lleva la munición han sido eliminados.
Al hacer que la alimentación se haga “dos etapas”, es también obvio que el arma podrá
alimentarse fiablemente inclusive si es que existieran mas de 18 granadas colgando desde
una bandeja. Los disparos a elevaciones hasta los 45 º, están también asegurados, así como
su capacidad de hasta 375 disparos por minuto.

39
MAYORES VENTAJAS DEL CIS 40 AGL
Como una arma automática de saturación de área, ella puede ofrecer una instantánea
saturación de rae con granada de alto explosivo y fragmentación en vista de su alto ciclaje
de disparo (comparándolo al fuego de mortero), tiempo de reacción muy corto y sin limitación
de alcance mínimo, su pequeño tamaño hace disponible a las pequeñas unidades en las
formaciones blindadas y recce. Provee fuego directo e indirecto sobre relativamente grandes
distancias.
Tiene una capacidad útil para perforar blindaje de 63 mm hasta la distancia de 2200 metros
cumpliendo un papel secundario contra APC, tanques de guerra, embarcaciones (en
movimiento o cualquier otra forma), y a blancos fijos tales como fortificaciones o nidos de
ametralladoras.
Es el único medico practico y rápido de saturar una rea con proyectiles de alto explosivo
doble propósito desde un pequeño vehículo o embarcación durante un desembarco.
ESPECIFICACIONES TÉCNICAS
Longitud del cañón 350 mm.
Vida útil de cañón Exceso de 20000 disparos
Longitud total del arma 966 mm.
Anima rallada Destrosum, recubierta con Cromo duro.
Ancho del arma 376 mm.
Peso del arma 33 Kg (72.7 libras)
Peso del trípode M3 9.5 Kg (21 libras)
Tipos de munición M430 HEDP
M384 HE

40

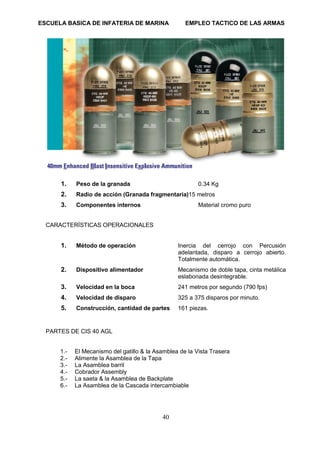

1. Peso de la granada 0.34 Kg
2. Radio de acción (Granada fragmentaria)15 metros
3. Componentes internos Material cromo puro
CARACTERÍSTICAS OPERACIONALES
1. Método de operación Inercia del cerrojo con Percusión
adelantada, disparo a cerrojo abierto.
Totalmente automática.
2. Dispositivo alimentador Mecanismo de doble tapa, cinta metálica
eslabonada desintegrable.
3. Velocidad en la boca 241 metros por segundo (790 fps)
4. Velocidad de disparo 325 a 375 disparos por minuto.
5. Construcción, cantidad de partes 161 piezas.

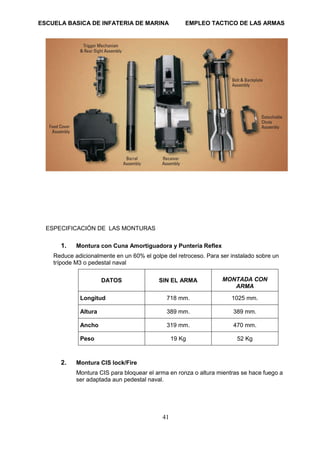

PARTES DE CIS 40 AGL
1.- El Mecanismo del gatillo & la Asamblea de la Vista Trasera
2.- Alimente la Asamblea de la Tapa
3.- La Asamblea barril
4.- Cobrador Assembly
5.- La saeta & la Asamblea de Backplate
6.- La Asamblea de la Cascada intercambiable

41
ESPECIFICACIÓN DE LAS MONTURAS
1. Montura con Cuna Amortiguadora y Puntería Reflex
Reduce adicionalmente en un 60% el golpe del retroceso. Para ser instalado sobre un
trípode M3 o pedestal naval
DATOS SIN EL ARMA MONTADA CON
ARMA
Longitud 718 mm. 1025 mm.
Altura 389 mm. 389 mm.
Ancho 319 mm. 470 mm.
Peso 19 Kg 52 Kg
2. Montura CIS lock/Fire
Montura CIS para bloquear el arma en ronza o altura mientras se hace fuego a
ser adaptada aun pedestal naval.

42

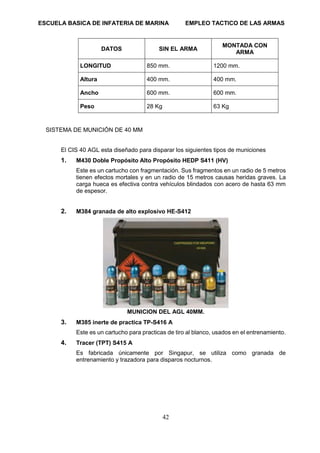

DATOS SIN EL ARMA
MONTADA CON
ARMA
LONGITUD 850 mm. 1200 mm.
Altura 400 mm. 400 mm.
Ancho 600 mm. 600 mm.
Peso 28 Kg 63 Kg
SISTEMA DE MUNICIÓN DE 40 MM
El CIS 40 AGL esta diseñado para disparar los siguientes tipos de municiones
1. M430 Doble Propósito Alto Propósito HEDP S411 (HV)
Este es un cartucho con fragmentación. Sus fragmentos en un radio de 5 metros
tienen efectos mortales y en un radio de 15 metros causas heridas graves. La
carga hueca es efectiva contra vehículos blindados con acero de hasta 63 mm
de espesor.
2. M384 granada de alto explosivo HE-S412
MUNICION DEL AGL 40MM.
3. M385 inerte de practica TP-S416 A
Este es un cartucho para practicas de tiro al blanco, usados en el entrenamiento.
4. Tracer (TPT) S415 A
Es fabricada únicamente por Singapur, se utiliza como granada de
entrenamiento y trazadora para disparos nocturnos.

43

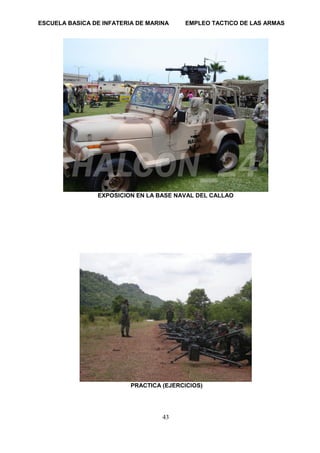

EXPOSICION EN LA BASE NAVAL DEL CALLAO
PRACTICA (EJERCICIOS)

44

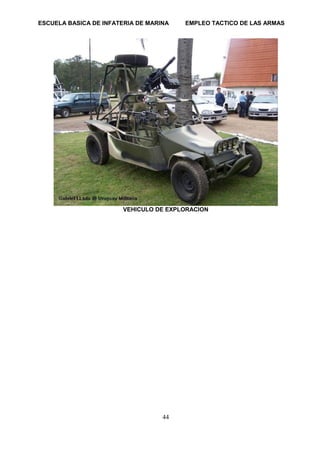

VEHICULO DE EXPLORACION

45
TEMARIO II
AMETRALLADORAS

46

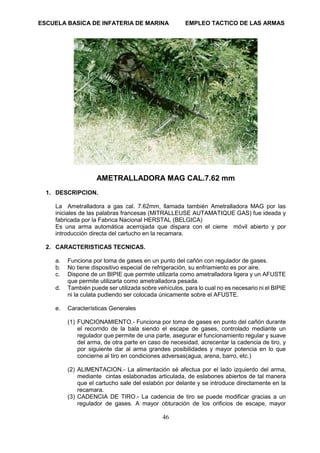

AMETRALLADORA MAG CAL.7.62 mm
1. DESCRIPCION.
La Ametralladora a gas cal. 7.62mm, llamada también Ametralladora MAG por las
iniciales de las palabras francesas (MITRALLEUSE AUTAMATIQUE GAS) fue ideada y
fabricada por la Fabrica Nacional HERSTAL (BELGICA)
Es una arma automática acerrojada que dispara con el cierre móvil abierto y por
introducción directa del cartucho en la recamara.
2. CARACTERISTICAS TECNICAS.
a. Funciona por toma de gases en un punto del cañón con regulador de gases.
b. No tiene dispositivo especial de refrigeración, su enfriamiento es por aire.
c. Dispone de un BIPIE que permite utilizarla como ametralladora ligera y un AFUSTE
que permite utilizarla como ametralladora pesada.
d. También puede ser utilizada sobre vehículos, para lo cual no es necesario ni el BIPIE
ni la culata pudiendo ser colocada únicamente sobre el AFUSTE.
e. Características Generales
(1) FUNCIONAMIENTO.- Funciona por toma de gases en punto del cañón durante
el recorrido de la bala siendo el escape de gases, controlado mediante un
regulador que permite de una parte, asegurar el funcionamiento regular y suave
del arma, de otra parte en caso de necesidad, acrecentar la cadencia de tiro, y
por siguiente dar al arma grandes posibilidades y mayor potencia en lo que
concierne al tiro en condiciones adversas(agua, arena, barro, etc.)
(2) ALIMENTACION.- La alimentación sé afectua por el lado izquierdo del arma,
mediante cintas eslabonadas articulada, de eslabones abiertos de tal manera
que el cartucho sale del eslabón por delante y se introduce directamente en la
recamara.
(3) CADENCIA DE TIRO.- La cadencia de tiro se puede modificar gracias a un
regulador de gases. A mayor obturación de los orificios de escape, mayor

47

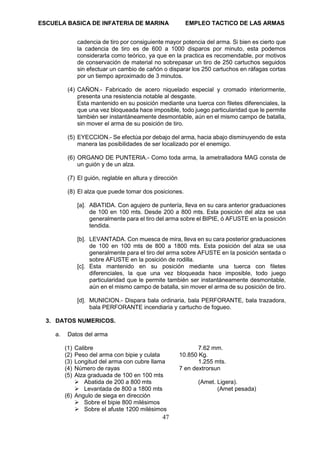

cadencia de tiro por consiguiente mayor potencia del arma. Si bien es cierto que
la cadencia de tiro es de 600 a 1000 disparos por minuto, esta podemos
considerarla como teórico, ya que en la practica es recomendable, por motivos
de conservación de material no sobrepasar un tiro de 250 cartuchos seguidos
sin efectuar un cambio de cañón o disparar los 250 cartuchos en ráfagas cortas
por un tiempo aproximado de 3 minutos.
(4) CAÑON.- Fabricado de acero niquelado especial y cromado interiormente,
presenta una resistencia notable al desgaste.
Esta mantenido en su posición mediante una tuerca con filetes diferenciales, la
que una vez bloqueada hace imposible, todo juego particularidad que le permite
también ser instantáneamente desmontable, aún en el mismo campo de batalla,
sin mover el arma de su posición de tiro.
(5) EYECCION.- Se efectúa por debajo del arma, hacia abajo disminuyendo de esta
manera las posibilidades de ser localizado por el enemigo.
(6) ORGANO DE PUNTERIA.- Como toda arma, la ametralladora MAG consta de
un guión y de un alza.
(7) El guión, reglable en altura y dirección
(8) El alza que puede tomar dos posiciones.
[a]. ABATIDA. Con agujero de puntería, lleva en su cara anterior graduaciones
de 100 en 100 mts. Desde 200 a 800 mts. Esta posición del alza se usa
generalmente para el tiro del arma sobre el BIPIE, ó AFUSTE en la posición
tendida.
[b]. LEVANTADA. Con muesca de mira, lleva en su cara posterior graduaciones
de 100 en 100 mts de 800 a 1800 mts. Esta posición del alza se usa
generalmente para el tiro del arma sobre AFUSTE en la posición sentada o
sobre AFUSTE en la posición de rodilla.
[c]. Esta mantenido en su posición mediante una tuerca con filetes
diferenciales, la que una vez bloqueada hace imposible, todo juego
particularidad que le permite también ser instantáneamente desmontable,
aún en el mismo campo de batalla, sin mover el arma de su posición de tiro.
[d]. MUNICION.- Dispara bala ordinaria, bala PERFORANTE, bala trazadora,
bala PERFORANTE incendiaria y cartucho de fogueo.
3. DATOS NUMERICOS.
a. Datos del arma
(1) Calibre 7.62 mm.
(2) Peso del arma con bipie y culata 10.850 Kg.
(3) Longitud del arma con cubre llama 1.255 mts.
(4) Número de rayas 7 en dextrorsun
(5) Alza graduada de 100 en 100 mts
➢ Abatida de 200 a 800 mts (Amet. Ligera).
➢ Levantada de 800 a 1800 mts (Amet pesada)
(6) Angulo de siega en dirección
➢ Sobre el bipie 800 milésimos
➢ Sobre el afuste 1200 milésimos

48

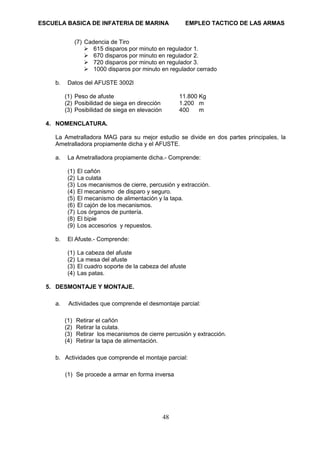

(7) Cadencia de Tiro
➢ 615 disparos por minuto en regulador 1.
➢ 1000 disparos por minuto en regulador cerrado
b. Datos del AFUSTE 3002l
(1) Peso de afuste 11.800 Kg
(2) Posibilidad de siega en dirección 1.200 m
(3) Posibilidad de siega en elevación 400 m
4. NOMENCLATURA.
La Ametralladora MAG para su mejor estudio se divide en dos partes principales, la
Ametralladora propiamente dicha y el AFUSTE.
a. La Ametralladora propiamente dicha.- Comprende:
(1) El cañón
(2) La culata
(3) Los mecanismos de cierre, percusión y extracción.
(4) El mecanismo de disparo y seguro.
(5) El mecanismo de alimentación y la tapa.
(6) El cajón de los mecanismos.
(7) Los órganos de puntería.
(8) El bipie
(9) Los accesorios y repuestos.
b. El Afuste.- Comprende:
(1) La cabeza del afuste
(2) La mesa del afuste
(3) El cuadro soporte de la cabeza del afuste
(4) Las patas.
5. DESMONTAJE Y MONTAJE.
a. Actividades que comprende el desmontaje parcial:
(1) Retirar el cañón
(2) Retirar la culata.
(3) Retirar los mecanismos de cierre percusión y extracción.
(4) Retirar la tapa de alimentación.
b. Actividades que comprende el montaje parcial:
(1) Se procede a armar en forma inversa

49

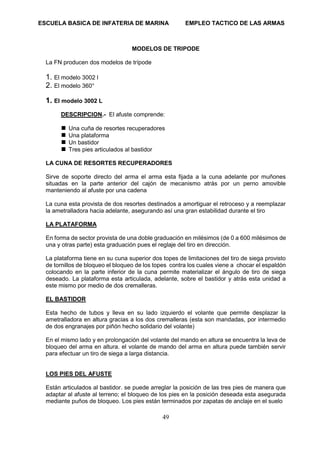

MODELOS DE TRIPODE
La FN producen dos modelos de trípode
1. El modelo 3002 l
2. El modelo 360°
1. El modelo 3002 L
DESCRIPCION.- El afuste comprende:
 Una cuña de resortes recuperadores
 Una plataforma
 Un bastidor
 Tres pies articulados al bastidor
LA CUNA DE RESORTES RECUPERADORES
Sirve de soporte directo del arma el arma esta fijada a la cuna adelante por muñones
situadas en la parte anterior del cajón de mecanismo atrás por un perno amovible
manteniendo al afuste por una cadena
La cuna esta provista de dos resortes destinados a amortiguar el retroceso y a reemplazar
la ametralladora hacia adelante, asegurando así una gran estabilidad durante el tiro
LA PLATAFORMA
En forma de sector provista de una doble graduación en milésimos (de 0 a 600 milésimos de
una y otras parte) esta graduación pues el reglaje del tiro en dirección.
La plataforma tiene en su cuna superior dos topes de limitaciones del tiro de siega provisto
de tornillos de bloqueo el bloqueo de los topes contra los cuales viene a chocar el espaldón
colocando en la parte inferior de la cuna permite materializar el ángulo de tiro de siega
deseado. La plataforma esta articulada, adelante, sobre el bastidor y atrás esta unidad a
este mismo por medio de dos cremalleras.
EL BASTIDOR
Esta hecho de tubos y lleva en su lado izquierdo el volante que permite desplazar la
ametralladora en altura gracias a los dos cremalleras (esta son mandadas, por intermedio
de dos engranajes por piñón hecho solidario del volante)
En el mismo lado y en prolongación del volante del mando en altura se encuentra la leva de
bloqueo del arma en altura. el volante de mando del arma en altura puede también servir
para efectuar un tiro de siega a larga distancia.
LOS PIES DEL AFUSTE
Están articulados al bastidor. se puede arreglar la posición de las tres pies de manera que
adaptar al afuste al terreno; el bloqueo de los pies en la posición deseada esta asegurada
mediante puños de bloqueo. Los pies están terminados por zapatas de anclaje en el suelo

50
MANIPULACION DEL AFUSTE
1.- Para poner el afuste en posición de tiro
 Estado el afuste en la posición de transporte
 Aflojar los puños de bloqueo de los pies
 Llevar los pies en la posición deseada y bloqueada por medios de los puños de
bloqueo
 Quitar el perno fijado de sus alojamientos en el soporte de la ametralladora
 Colocar la ametralladora sobre el afuste introduciendo los muñones de que va
provista, en la parte anterior del cajón de mecanismo, bajo los espaldones de la
parte anterior de la cuna. mientras que la armadura del mecanismo del disparador
se colocan entre las orejas de la parte posterior de la cuna
 Sujetar la ametralladora sobre la cuna mediante el perno de fijación
 Orientar el arma en la posición deseada actuando sobre el volante de mando
DATOS NUMERICOS
 Peso del afuste Aprox. 10.450 Kg.
 Posibilidad de tiro siega en dirección
Milésimos Aprox. 76°
 Posibilidad de variación en altura (o de tiro
de siega a larga distancia) actuando sobre
las cremalleras por medio del volante de
mando milésimos Aprox. 30°
 Altura máxima del eje del cañón
(posición alta de los pies) Aprox. 58 cm.
 Altura minina de eje del cañón
(posición bajo de los pies) Aprox. 33 cm.
2.- MODELO 360°
DATOS NUMERICOS
 Peso 10,300 Kg.
 Altura máxima del cañón 600 mm.
 Altura minina del cañón del arma 300 mm.
 Angulo de rotación 360°
 Angulo de elevación 30°
 Angulo de depresión 30°
 Superficie ocupado en el suelo por el Trípode abierto 1,4 de diámetro
 Volumen del trípode plegado 600 x 250 x 250 mm.
 El trípode se suministra con un soporte de caja de municiones
PUESTA DE BATERIA
De igual modo que el trípode 3002L los tres pies del modelo 360° se desplazan al manipular
las llaves del bloqueo situadas en cada punto de retroceso de los pies. Una vez que el trípode
en batería cada pies puede adaptares al terreno y cualquier que sea su naturaleza el trípode
siempre ocupar una posición horizontal determinada la posición adecuada de cada pie
bloquearlos por medio de las llaves de bloqueo será esfuerzo exagerado
El trípode esta listo para recibir el arma y sus accesorios

51

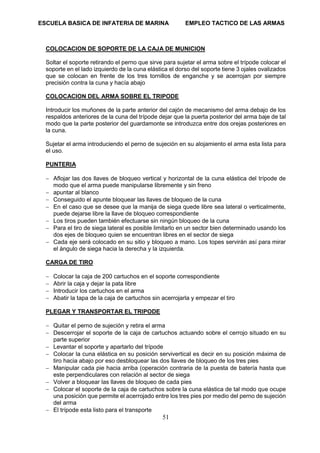

COLOCACION DE SOPORTE DE LA CAJA DE MUNICION
Soltar el soporte retirando el perno que sirve para sujetar el arma sobre el trípode colocar el
soporte en el lado izquierdo de la cuna elástica el dorso del soporte tiene 3 ojales ovalizados
que se colocan en frente de los tres tornillos de enganche y se acerrojan por siempre
precisión contra la cuna y hacía abajo
COLOCACION DEL ARMA SOBRE EL TRIPODE
Introducir los muñones de la parte anterior del cajón de mecanismo del arma debajo de los
respaldos anteriores de la cuna del trípode dejar que la puerta posterior del arma baje de tal
modo que la parte posterior del guardamonte se introduzca entre dos orejas posteriores en
la cuna.
Sujetar el arma introduciendo el perno de sujeción en su alojamiento el arma esta lista para
el uso.
PUNTERIA
 Aflojar las dos llaves de bloqueo vertical y horizontal de la cuna elástica del trípode de
modo que el arma puede manipularse libremente y sin freno
 apuntar al blanco
 Conseguido el apunte bloquear las llaves de bloqueo de la cuna
 En el caso que se desee que la manija de siega quede libre sea lateral o verticalmente,
puede dejarse libre la llave de bloqueo correspondiente
 Los tiros pueden también efectuarse sin ningún bloqueo de la cuna
 Para el tiro de siega lateral es posible limitarlo en un sector bien determinado usando los
dos ejes de bloqueo quien se encuentran libres en el sector de siega
 Cada eje será colocado en su sitio y bloqueo a mano. Los topes servirán así para mirar
el ángulo de siega hacia la derecha y la izquierda.
CARGA DE TIRO
 Colocar la caja de 200 cartuchos en el soporte correspondiente
 Abrir la caja y dejar la pata libre
 Introducir los cartuchos en el arma
 Abatir la tapa de la caja de cartuchos sin acerrojarla y empezar el tiro
PLEGAR Y TRANSPORTAR EL TRIPODE
 Quitar el perno de sujeción y retira el arma
 Descerrojar el soporte de la caja de cartuchos actuando sobre el cerrojo situado en su
parte superior
 Levantar el soporte y apartarlo del trípode
 Colocar la cuna elástica en su posición servivertical es decir en su posición máxima de
tiro hacia abajo por eso desbloquear las dos llaves de bloqueo de los tres pies
 Manipular cada pie hacia arriba (operación contraria de la puesta de batería hasta que
este perpendiculares con relación al sector de siega
 Volver a bloquear las llaves de bloqueo de cada pies
 Colocar el soporte de la caja de cartuchos sobre la cuna elástica de tal modo que ocupe
una posición que permite el acerrojado entre los tres pies por medio del perno de sujeción
del arma
 El trípode esta listo para el transporte

52

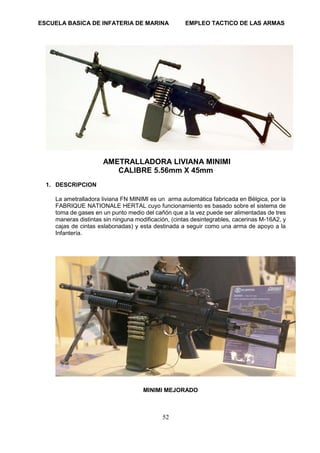

AMETRALLADORA LIVIANA MINIMI
CALIBRE 5.56mm X 45mm
1. DESCRIPCION
La ametralladora liviana FN MINIMI es un arma automática fabricada en Bélgica, por la
FABRIQUE NATIONALE HERTAL cuyo funcionamiento es basado sobre el sistema de
toma de gases en un punto medio del cañón que a la vez puede ser alimentadas de tres
maneras distintas sin ninguna modificación, (cintas desintegrables, cacerinas M-16A2, y
cajas de cintas eslabonadas) y esta destinada a seguir como una arma de apoyo a la
Infantería.
MINIMI MEJORADO

53

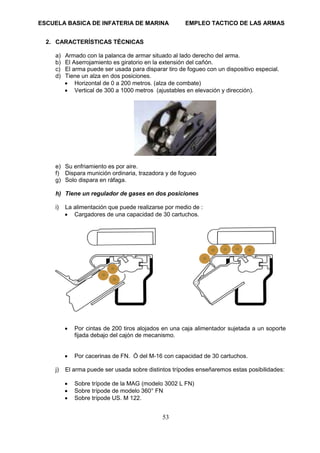

2. CARACTERÍSTICAS TÉCNICAS
a) Armado con la palanca de armar situado al lado derecho del arma.
b) El Aserrojamiento es giratorio en la extensión del cañón.
c) El arma puede ser usada para disparar tiro de fogueo con un dispositivo especial.
d) Tiene un alza en dos posiciones.
• Horizontal de 0 a 200 metros. (alza de combate)
• Vertical de 300 a 1000 metros (ajustables en elevación y dirección).
e) Su enfriamiento es por aire.
f) Dispara munición ordinaria, trazadora y de fogueo
g) Solo dispara en ráfaga.
h) Tiene un regulador de gases en dos posiciones
i) La alimentación que puede realizarse por medio de :
• Cargadores de una capacidad de 30 cartuchos.
• Por cintas de 200 tiros alojados en una caja alimentador sujetada a un soporte
fijada debajo del cajón de mecanismo.
• Por cacerinas de FN. Ó del M-16 con capacidad de 30 cartuchos.
j) El arma puede ser usada sobre distintos trípodes enseñaremos estas posibilidades:
• Sobre trípode de la MAG (modelo 3002 L FN)
• Sobre trípode de modelo 360° FN
• Sobre trípode US. M 122.

54

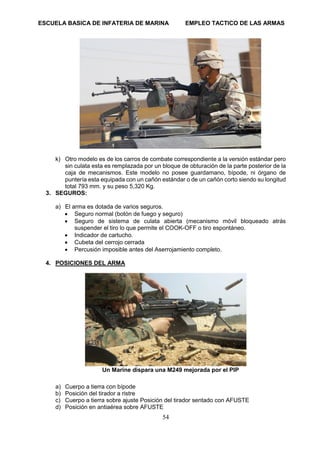

k) Otro modelo es de los carros de combate correspondiente a la versión estándar pero
sin culata esta es remplazada por un bloque de obturación de la parte posterior de la
caja de mecanismos. Este modelo no posee guardamano, bípode, ni órgano de
puntería esta equipada con un cañón estándar o de un cañón corto siendo su longitud
total 793 mm. y su peso 5,320 Kg.
3. SEGUROS:
a) El arma es dotada de varios seguros.
• Seguro normal (botón de fuego y seguro)
• Seguro de sistema de culata abierta (mecanismo móvil bloqueado atrás
suspender el tiro lo que permite el COOK-OFF o tiro espontáneo.
• Indicador de cartucho.
• Cubeta del cerrojo cerrada
• Percusión imposible antes del Aserrojamiento completo.
4. POSICIONES DEL ARMA
Un Marine dispara una M249 mejorada por el PIP
a) Cuerpo a tierra con bípode
b) Posición del tirador a ristre
c) Cuerpo a tierra sobre ajuste Posición del tirador sentado con AFUSTE
d) Posición en antiaérea sobre AFUSTE

55
5. DATOS NUMERICOS DEL ARMA
a) CALIBRE 5.56 x 45 NATO
• Alcance efectivo 600 metros
• Rayado de los cañones 6 estrías en Destrosum a la derecha.
b) LONGITUD.
• Total de arma 1,038 mm
• Línea de mira 495 mm
• Cañón sin rompe llama 466 mm.
c) ALTURA TOTAL.
• Bípode en posición baja 375 mm.
• Bípode en posición mediana 420 mm.
• Bípode en posición alta 465 mm.
• Arma con Bípode plegado 270 mm.
d) CADENCIA DE TIRO
• Teórico 700 a 1100 tiros x minuto
• Práctico 500 tiros en 5 segundos
e) PESO
Arma con Bípode y útiles 6,400 Kg
Cañón completo con rompe llama regulador
de gases y órganos de puntería 1,570 Kg
Bípode 0,490 Kg
Correa porta fusil 0,160 Kg

56

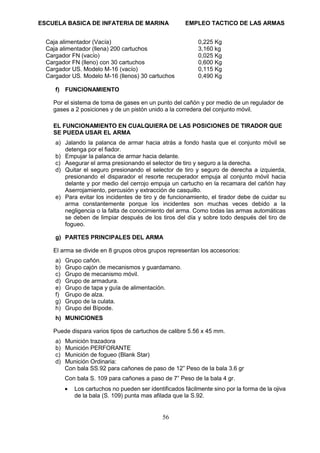

Caja alimentador (Vacía) 0,225 Kg
Caja alimentador (llena) 200 cartuchos 3,160 kg
Cargador FN (vacío) 0,025 Kg
Cargador FN (lleno) con 30 cartuchos 0,600 Kg
Cargador US. Modelo M-16 (vacío) 0,115 Kg
Cargador US. Modelo M-16 (llenos) 30 cartuchos 0,490 Kg
f) FUNCIONAMIENTO
Por el sistema de toma de gases en un punto del cañón y por medio de un regulador de
gases a 2 posiciones y de un pistón unido a la corredera del conjunto móvil.
EL FUNCIONAMIENTO EN CUALQUIERA DE LAS POSICIONES DE TIRADOR QUE
SE PUEDA USAR EL ARMA
a) Jalando la palanca de armar hacia atrás a fondo hasta que el conjunto móvil se
detenga por el fiador.
b) Empujar la palanca de armar hacia delante.
c) Asegurar el arma presionando el selector de tiro y seguro a la derecha.
d) Quitar el seguro presionando el selector de tiro y seguro de derecha a izquierda,
presionando el disparador el resorte recuperador empuja al conjunto móvil hacia
delante y por medio del cerrojo empuja un cartucho en la recamara del cañón hay
Aserrojamiento, percusión y extracción de casquillo.
e) Para evitar los incidentes de tiro y de funcionamiento, el tirador debe de cuidar su
arma constantemente porque los incidentes son muchas veces debido a la
negligencia o la falta de conocimiento del arma. Como todas las armas automáticas
se deben de limpiar después de los tiros del día y sobre todo después del tiro de
fogueo.
g) PARTES PRINCIPALES DEL ARMA
El arma se divide en 8 grupos otros grupos representan los accesorios:
a) Grupo cañón.
b) Grupo cajón de mecanismos y guardamano.
c) Grupo de mecanismo móvil.
d) Grupo de armadura.
e) Grupo de tapa y guía de alimentación.
f) Grupo de alza.
g) Grupo de la culata.
h) Grupo del Bípode.
h) MUNICIONES
Puede dispara varios tipos de cartuchos de calibre 5.56 x 45 mm.
a) Munición trazadora
b) Munición PERFORANTE
c) Munición de fogueo (Blank Star)
d) Munición Ordinaria:
Con bala SS.92 para cañones de paso de 12” Peso de la bala 3.6 gr
Con bala S. 109 para cañones a paso de 7” Peso de la bala 4 gr.
• Los cartuchos no pueden ser identificados fácilmente sino por la forma de la ojiva
de la bala (S. 109) punta mas afilada que la S.92.

57

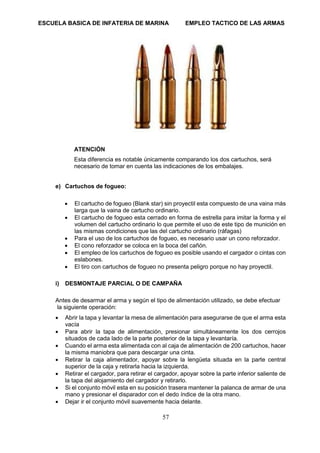

ATENCIÓN
Esta diferencia es notable únicamente comparando los dos cartuchos, será
necesario de tomar en cuenta las indicaciones de los embalajes.
e) Cartuchos de fogueo:
• El cartucho de fogueo (Blank star) sin proyectil esta compuesto de una vaina más
larga que la vaina de cartucho ordinario.
• El cartucho de fogueo esta cerrado en forma de estrella para imitar la forma y el
volumen del cartucho ordinario lo que permite el uso de este tipo de munición en
las mismas condiciones que las del cartucho ordinario (ráfagas)
• Para el uso de los cartuchos de fogueo, es necesario usar un cono reforzador.
• El cono reforzador se coloca en la boca del cañón.
• El empleo de los cartuchos de fogueo es posible usando el cargador o cintas con
eslabones.
• El tiro con cartuchos de fogueo no presenta peligro porque no hay proyectil.
i) DESMONTAJE PARCIAL O DE CAMPAÑA
Antes de desarmar el arma y según el tipo de alimentación utilizado, se debe efectuar
la siguiente operación:
• Abrir la tapa y levantar la mesa de alimentación para asegurarse de que el arma esta
vacía
• Para abrir la tapa de alimentación, presionar simultáneamente los dos cerrojos
situados de cada lado de la parte posterior de la tapa y levantaría.
• Cuando el arma esta alimentada con al caja de alimentación de 200 cartuchos, hacer
la misma maniobra que para descargar una cinta.
• Retirar la caja alimentador, apoyar sobre la lengüeta situada en la parte central
superior de la caja y retirarla hacia la izquierda.
• Retirar el cargador, para retirar el cargador, apoyar sobre la parte inferior saliente de
la tapa del alojamiento del cargador y retirarlo.
• Si el conjunto móvil esta en su posición trasera mantener la palanca de armar de una
mano y presionar el disparador con el dedo índice de la otra mano.
• Dejar ir el conjunto móvil suavemente hacia delante.

58

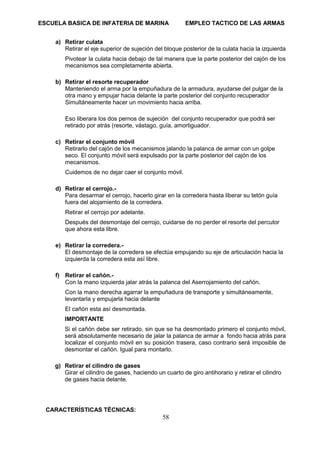

a) Retirar culata
Retirar el eje superior de sujeción del bloque posterior de la culata hacia la izquierda
Pivotear la culata hacia debajo de tal manera que la parte posterior del cajón de los
mecanismos sea completamente abierta.
b) Retirar el resorte recuperador
Manteniendo el arma por la empuñadura de la armadura, ayudarse del pulgar de la
otra mano y empujar hacia delante la parte posterior del conjunto recuperador
Simultáneamente hacer un movimiento hacia arriba.
Eso liberara los dos pernos de sujeción del conjunto recuperador que podrá ser
retirado por atrás (resorte, vástago, guía, amortiguador.
c) Retirar el conjunto móvil
Retirarlo del cajón de los mecanismos jalando la palanca de armar con un golpe
seco. El conjunto móvil será expulsado por la parte posterior del cajón de los
mecanismos.
Cuidemos de no dejar caer el conjunto móvil.
d) Retirar el cerrojo.-
Para desarmar el cerrojo, hacerlo girar en la corredera hasta liberar su tetón guía
fuera del alojamiento de la corredera.
Retirar el cerrojo por adelante.
Después del desmontaje del cerrojo, cuidarse de no perder el resorte del percutor
que ahora esta libre.
e) Retirar la corredera.-
El desmontaje de la corredera se efectúa empujando su eje de articulación hacia la
izquierda la corredera esta así libre.
f) Retirar el cañón.-
Con la mano izquierda jalar atrás la palanca del Aserrojamiento del cañón.
Con la mano derecha agarrar la empuñadura de transporte y simultáneamente,
levantarla y empujarla hacia delante
El cañón esta así desmontada.
IMPORTANTE
Si el cañón debe ser retirado, sin que se ha desmontado primero el conjunto móvil,
será absolutamente necesario de jalar la palanca de armar a fondo hacia atrás para
localizar el conjunto móvil en su posición trasera, caso contrario será imposible de
desmontar el cañón. Igual para montarlo.
g) Retirar el cilindro de gases
Girar el cilindro de gases, haciendo un cuarto de giro antihorario y retirar el cilindro
de gases hacia delante.
CARACTERÍSTICAS TÉCNICAS:

59
• Armado con la palanca de armar al lado derecho.
• Puede disparar fogueo con dispositivo especial.
• Tiene un alza en 2 posiciones: Horizontal de 0 a 200 m; vertical de 300 a 1000 m
• Su enfriamiento es por aire.
• Dispara munición ordinaria, trazadora y de fogueo.
• Solo dispara en ráfaga.
• Tiene un regulador de gases en 2 posiciones.
• Su alimentación es por cargadores (30 cartuchos), cintas (200 tiros)
• Puede ser usada sobre distintos trípodes: de la MAG, de modelo 360º FN y sobre
modelo US. M 122 .
• Tiene varios seguros: botón de tiro y seguro, seg. de sistema de culata abierta,
indicador de cartucho, cubeta del cerrojo cerrada y, percusión imposible antes del
acerrojamiento completo.
• Disponible en 5 modelos
• Estándar
• Para
• Estándar y Para con amortiguador hidráulico
• SPW (para fuerzas especiales)
• Arma confiable:
• Da fiabilidad total en todas las condiciones del campo de batalla, es por eso que la
OTAN y otros 30 ejércitos del mundo han optado por adquirirla.

60

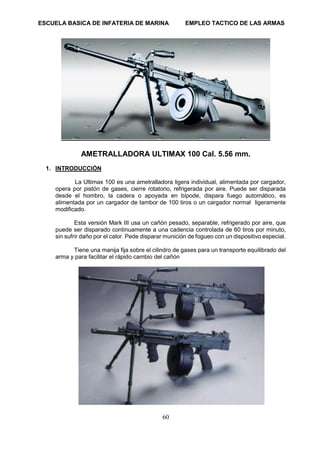

AMETRALLADORA ULTIMAX 100 Cal. 5.56 mm.
1. INTRODUCCIÓN
La Ultimax 100 es una ametralladora ligera individual, alimentada por cargador,
opera por pistón de gases, cierre rotatorio, refrigerada por aire. Puede ser disparada
desde el hombro, la cadera o apoyada en bípode, dispara fuego automático, es
alimentada por un cargador de tambor de 100 tiros o un cargador normal ligeramente
modificado.
Esta versión Mark III usa un cañón pesado, separable, refrigerado por aire, que
puede ser disparado continuamente a una cadencia controlada de 60 tiros por minuto,
sin sufrir daño por el calor. Pede disparar munición de fogueo con un dispositivo especial.
Tiene una manija fija sobre el cilindro de gases para un transporte equilibrado del
arma y para facilitar el rápido cambio del cañón

61

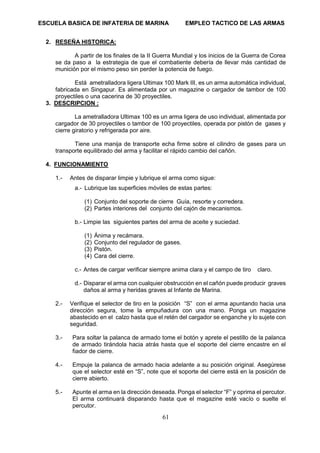

2. RESEÑA HISTORICA:
A partir de los finales de la II Guerra Mundial y los inicios de la Guerra de Corea
se da paso a la estrategia de que el combatiente debería de llevar más cantidad de
munición por el mismo peso sin perder la potencia de fuego.
Está ametralladora ligera Ultimax 100 Mark III, es un arma automática individual,
fabricada en Singapur. Es alimentada por un magazine o cargador de tambor de 100
proyectiles o una cacerina de 30 proyectiles.
3. DESCRIPCION :
La ametralladora Ultimax 100 es un arma ligera de uso individual, alimentada por
cargador de 30 proyectiles o tambor de 100 proyectiles, operada por pistón de gases y
cierre giratorio y refrigerada por aire.
Tiene una manija de transporte echa firme sobre el cilindro de gases para un
transporte equilibrado del arma y facilitar el rápido cambio del cañón.
4. FUNCIONAMIENTO
1.- Antes de disparar limpie y lubrique el arma como sigue:
a.- Lubrique las superficies móviles de estas partes:
(1) Conjunto del soporte de cierre Guía, resorte y corredera.
(2) Partes interiores del conjunto del cajón de mecanismos.
b.- Limpie las siguientes partes del arma de aceite y suciedad.
(1) Ánima y recámara.
(2) Conjunto del regulador de gases.
(3) Pistón.
(4) Cara del cierre.
c.- Antes de cargar verificar siempre anima clara y el campo de tiro claro.
d.- Disparar el arma con cualquier obstrucción en el cañón puede producir graves
daños al arma y heridas graves al Infante de Marina.
2.- Verifique el selector de tiro en la posición “S” con el arma apuntando hacia una
dirección segura, tome la empuñadura con una mano. Ponga un magazine
abastecido en el calzo hasta que el retén del cargador se enganche y lo sujete con
seguridad.
3.- Para soltar la palanca de armado tome el botón y aprete el pestillo de la palanca
de armado tirándola hacia atrás hasta que el soporte del cierre encastre en el
fiador de cierre.
4.- Empuje la palanca de armado hacia adelante a su posición original. Asegúrese
que el selector esté en “S”, note que el soporte del cierre está en la posición de
cierre abierto.
5.- Apunte el arma en la dirección deseada. Ponga el selector “F” y oprima el percutor.
El arma continuará disparando hasta que el magazine esté vacío o suelte el
percutor.

62

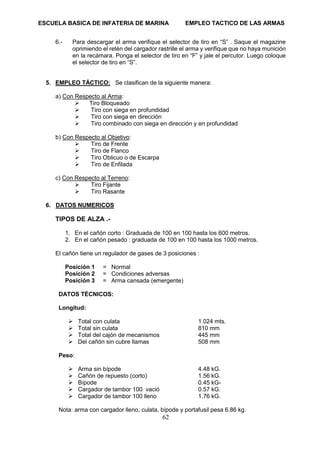

6.- Para descargar el arma verifique el selector de tiro en “S” . Saque el magazine
oprimiendo el retén del cargador rastrille el arma y verifique que no haya munición
en la recámara. Ponga el selector de tiro en “F” y jale el percutor. Luego coloque
el selector de tiro en “S”.
5. EMPLEO TÁCTICO: Se clasifican de la siguiente manera:
a) Con Respecto al Arma:
➢ Tiro Bloqueado
➢ Tiro con siega en profundidad
➢ Tiro con siega en dirección
➢ Tiro combinado con siega en dirección y en profundidad
b) Con Respecto al Objetivo:
➢ Tiro de Frente
➢ Tiro de Flanco
➢ Tiro Oblicuo o de Escarpa
➢ Tiro de Enfilada
c) Con Respecto al Terreno:
➢ Tiro Fijante
➢ Tiro Rasante
6. DATOS NUMERICOS
TIPOS DE ALZA .-
1. En el cañón corto : Graduada de 100 en 100 hasta los 600 metros.
2. En el cañón pesado : graduada de 100 en 100 hasta los 1000 metros.
El cañón tiene un regulador de gases de 3 posiciones :
Posición 1 = Normal
Posición 2 = Condiciones adversas
Posición 3 = Arma cansada (emergente)
DATOS TÉCNICOS:
Longitud:
➢ Total con culata 1.024 mts.
➢ Total sin culata 810 mm
➢ Total del cajón de mecanismos 445 mm
➢ Del cañón sin cubre llamas 508 mm
Peso:
➢ Arma sin bípode 4.48 kG.
➢ Cañón de repuesto (corto) 1.56 kG.
➢ Bípode 0.45 kG-
➢ Cargador de tambor 100 vació 0.57 kG.
➢ Cargador de tambor 100 lleno 1.76 kG.
Nota: arma con cargador lleno, culata, bípode y portafusil pesa 6.86 kg.

63

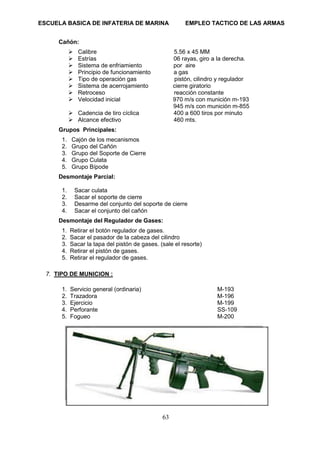

Cañón:
➢ Calibre 5.56 x 45 MM
➢ Estrías 06 rayas, giro a la derecha.
➢ Sistema de enfriamiento por aire
➢ Principio de funcionamiento a gas
➢ Tipo de operación gas pistón, cilindro y regulador
➢ Sistema de acerrojamiento cierre giratorio
➢ Retroceso reacción constante
➢ Velocidad inicial 970 m/s con munición m-193
945 m/s con munición m-855
➢ Cadencia de tiro cíclica 400 a 600 tiros por minuto
➢ Alcance efectivo 460 mts.
Grupos Principales:
1. Cajón de los mecanismos
2. Grupo del Cañón
3. Grupo del Soporte de Cierre
4. Grupo Culata
5. Grupo Bípode
Desmontaje Parcial:
1. Sacar culata
2. Sacar el soporte de cierre
3. Desarme del conjunto del soporte de cierre
4. Sacar el conjunto del cañón
Desmontaje del Regulador de Gases:
1. Retirar el botón regulador de gases.
2. Sacar el pasador de la cabeza del cilindro
3. Sacar la tapa del pistón de gases. (sale el resorte)
4. Retirar el pistón de gases.
5. Retirar el regulador de gases.
7. TIPO DE MUNICION :
1. Servicio general (ordinaria) M-193
2. Trazadora M-196
3. Ejercicio M-199
4. Perforante SS-109
5. Fogueo M-200

64

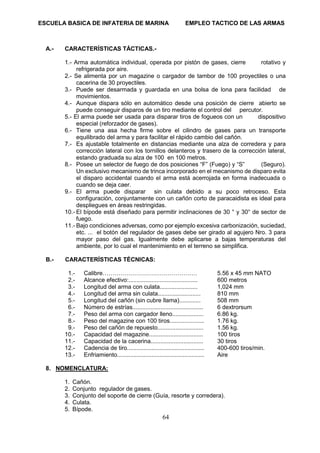

A.- CARACTERÍSTICAS TÁCTICAS.-
1.- Arma automática individual, operada por pistón de gases, cierre rotativo y
refrigerada por aire.
2.- Se alimenta por un magazine o cargador de tambor de 100 proyectiles o una
cacerina de 30 proyectiles.
3.- Puede ser desarmada y guardada en una bolsa de lona para facilidad de
movimientos.
4.- Aunque dispara sólo en automático desde una posición de cierre abierto se
puede conseguir disparos de un tiro mediante el control del percutor.
5.- El arma puede ser usada para disparar tiros de fogueos con un dispositivo
especial (reforzador de gases).
6.- Tiene una asa hecha firme sobre el cilindro de gases para un transporte
equilibrado del arma y para facilitar el rápido cambio del cañón.
7.- Es ajustable totalmente en distancias mediante una alza de corredera y para
corrección lateral con los tornillos delanteros y trasero de la corrección lateral,
estando graduada su alza de 100 en 100 metros.
8.- Posee un selector de fuego de dos posiciones “F” (Fuego) y “S” (Seguro).
Un exclusivo mecanismo de trinca incorporado en el mecanismo de disparo evita
el disparo accidental cuando el arma está acerrojada en forma inadecuada o
cuando se deja caer.
9.- El arma puede disparar sin culata debido a su poco retroceso. Esta
configuración, conjuntamente con un cañón corto de paracaidista es ideal para
despliegues en áreas restringidas.
10.- El bípode está diseñado para permitir inclinaciones de 30 ° y 30° de sector de
fuego.
11.- Bajo condiciones adversas, como por ejemplo excesiva carbonización, suciedad,
etc. ... el botón del regulador de gases debe ser girado al agujero Nro. 3 para
mayor paso del gas. Igualmente debe aplicarse a bajas temperaturas del
ambiente, por lo cual el mantenimiento en el terreno se simplifica.
B.- CARACTERÍSTICAS TÉCNICAS:
1.- Calibre………………………………………… 5.56 x 45 mm NATO
2.- Alcance efectivo:.......................................... 600 metros
3.- Longitud del arma con culata....................... 1,024 mm
4.- Longitud del arma sin culata.......................... 810 mm
5.- Longitud del cañón (sin cubre llama)............. 508 mm
6.- Número de estrías........................................... 6 dextrorsum
7.- Peso del arma con cargador lleno................... 6.86 kg.
8.- Peso del magazine con 100 tiros..................... 1.76 kg.
9.- Peso del cañón de repuesto............................ 1.56 kg.
10.- Capacidad del magazine................................. 100 tiros
11.- Capacidad de la cacerina................................ 30 tiros
12.- Cadencia de tiro............................................... 400-600 tiros/min.
13.- Enfriamiento..................................................... Aire
8. NOMENCLATURA:
1. Cañón.
2. Conjunto regulador de gases.
3. Conjunto del soporte de cierre (Guía, resorte y corredera).
4. Culata.
5. Bípode.

65

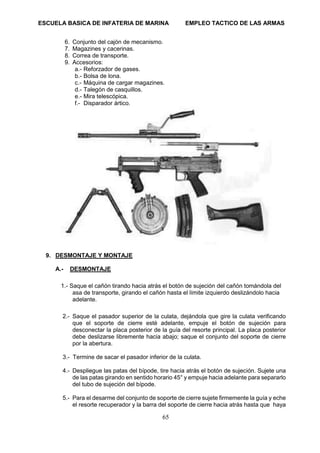

6. Conjunto del cajón de mecanismo.
7. Magazines y cacerinas.
8. Correa de transporte.
9. Accesorios:
a.- Reforzador de gases.
b.- Bolsa de lona.
c.- Máquina de cargar magazines.
d.- Talegón de casquillos.
e.- Mira telescópica.
f.- Disparador ártico.
9. DESMONTAJE Y MONTAJE
A.- DESMONTAJE
1.- Saque el cañón tirando hacia atrás el botón de sujeción del cañón tomándola del
asa de transporte, girando el cañón hasta el límite izquierdo deslizándolo hacia
adelante.
2.- Saque el pasador superior de la culata, dejándola que gire la culata verificando
que el soporte de cierre esté adelante, empuje el botón de sujeción para
desconectar la placa posterior de la guía del resorte principal. La placa posterior
debe deslizarse libremente hacia abajo; saque el conjunto del soporte de cierre
por la abertura.
3.- Termine de sacar el pasador inferior de la culata.
4.- Despliegue las patas del bípode, tire hacia atrás el botón de sujeción. Sujete una
de las patas girando en sentido horario 45° y empuje hacia adelante para separarlo
del tubo de sujeción del bípode.
5.- Para el desarme del conjunto de soporte de cierre sujete firmemente la guía y eche
el resorte recuperador y la barra del soporte de cierre hacia atrás hasta que haya

66

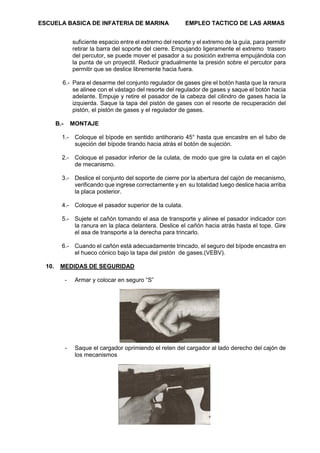

suficiente espacio entre el extremo del resorte y el extremo de la guía, para permitir
retirar la barra del soporte del cierre. Empujando ligeramente el extremo trasero
del percutor, se puede mover el pasador a su posición extrema empujándola con
la punta de un proyectil. Reducir gradualmente la presión sobre el percutor para
permitir que se deslice libremente hacia fuera.
6.- Para el desarme del conjunto regulador de gases gire el botón hasta que la ranura
se alinee con el vástago del resorte del regulador de gases y saque el botón hacia
adelante. Empuje y retire el pasador de la cabeza del cilindro de gases hacia la
izquierda. Saque la tapa del pistón de gases con el resorte de recuperación del
pistón, el pistón de gases y el regulador de gases.
B.- MONTAJE
1.- Coloque el bípode en sentido antihorario 45° hasta que encastre en el tubo de
sujeción del bípode tirando hacia atrás el botón de sujeción.
2.- Coloque el pasador inferior de la culata, de modo que gire la culata en el cajón
de mecanismo.
3.- Deslice el conjunto del soporte de cierre por la abertura del cajón de mecanismo,
verificando que ingrese correctamente y en su totalidad luego deslice hacia arriba
la placa posterior.
4.- Coloque el pasador superior de la culata.
5.- Sujete el cañón tomando el asa de transporte y alinee el pasador indicador con
la ranura en la placa delantera. Deslice el cañón hacia atrás hasta el tope. Gire
el asa de transporte a la derecha para trincarlo.
6.- Cuando el cañón está adecuadamente trincado, el seguro del bípode encastra en
el hueco cónico bajo la tapa del pistón de gases.(VEBV).
10. MEDIDAS DE SEGURIDAD
- Armar y colocar en seguro “S”
- Saque el cargador oprimiendo el reten del cargador al lado derecho del cajón de
los mecanismos

67

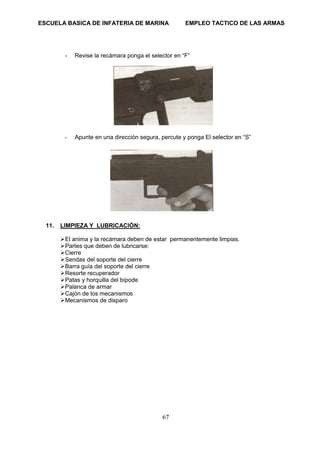

- Revise la recámara ponga el selector en “F”
- Apunte en una dirección segura, percute y ponga El selector en “S”
11. LIMPIEZA Y LUBRICACIÓN:
➢El anima y la recámara deben de estar permanentemente limpias.
➢Partes que deben de lubricarse:
➢Cierre
➢Sendas del soporte del cierre
➢Barra guía del soporte del cierre
➢Resorte recuperador
➢Patas y horquilla del bípode
➢Palanca de armar
➢Cajón de los mecanismos
➢Mecanismos de disparo

68

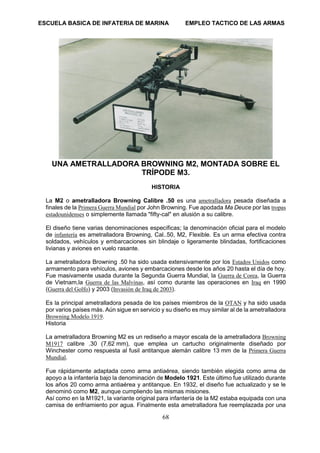

UNA AMETRALLADORA BROWNING M2, MONTADA SOBRE EL
TRÍPODE M3.
HISTORIA
La M2 o ametralladora Browning Calibre .50 es una ametralladora pesada diseñada a
finales de la Primera Guerra Mundial por John Browning. Fue apodada Ma Deuce por las tropas
estadounidenses o simplemente llamada "fifty-cal" en alusión a su calibre.
El diseño tiene varias denominaciones específicas; la denominación oficial para el modelo
de infantería es ametralladora Browning, Cal..50, M2, Flexible. Es un arma efectiva contra
soldados, vehículos y embarcaciones sin blindaje o ligeramente blindadas, fortificaciones
livianas y aviones en vuelo rasante.
La ametralladora Browning .50 ha sido usada extensivamente por los Estados Unidos como
armamento para vehículos, aviones y embarcaciones desde los años 20 hasta el día de hoy.
Fue masivamente usada durante la Segunda Guerra Mundial, la Guerra de Corea, la Guerra
de Vietnam,la Guerra de las Malvinas, así como durante las operaciones en Iraq en 1990
(Guerra del Golfo) y 2003 (Invasión de Iraq de 2003).
Es la principal ametralladora pesada de los países miembros de la OTAN y ha sido usada
por varios países más. Aún sigue en servicio y su diseño es muy similar al de la ametralladora
Browning Modelo 1919.
Historia
La ametralladora Browning M2 es un rediseño a mayor escala de la ametralladora Browning
M1917 calibre .30 (7,62 mm), que emplea un cartucho originalmente diseñado por
Winchester como respuesta al fusil antitanque alemán calibre 13 mm de la Primera Guerra
Mundial.
Fue rápidamente adaptada como arma antiaérea, siendo también elegida como arma de
apoyo a la infantería bajo la denominación de Modelo 1921. Este último fue utilizado durante
los años 20 como arma antiaérea y antitanque. En 1932, el diseño fue actualizado y se le
denominó como M2, aunque cumpliendo las mismas misiones.
Así como en la M1921, la variante original para infantería de la M2 estaba equipada con una
camisa de enfriamiento por agua. Finalmente esta ametralladora fue reemplazada por una

69
variante sin camisa de enfriamiento, pero con un grueso cañón enfriado por aire (a pesar
que estos se recalentaban demasiado rápido al usarse en tierra).
La masa y la superficie del nuevo cañón compensaban de cierto modo la pérdida del
enfriamiento por agua, al mismo tiempo que reducían el tamaño y peso del arma (la M2
pesaba 55 kg con camisa de enfriamiento llena, mientras que la M2 HB pesa 38 kg). Esta
nueva variante fue denominada M2 HB (siglas de Heavy Barrel, que significa Cañón
Pesado).
Debido al largo proceso de cambiar el cañón, se desarrolló un sistema mejorado conocido
como QCB (siglas de Quick Change Barrel, que significa Cañón de Cambio Rápido).
También se ha desarrollado una versión aligerada, la cual apenas pesa 27 kg.
DETALLES DE DISEÑO
La ametralladora M2 dispara el cartucho .50 BMG (12,7 x 99), que actualmente también es
utilizado en fusiles de francotirador pesados y fusiles de largo alcance debido a su excelente
precisión a gran distancia, prestaciones balísticas, enorme poder de parada y letalidad. Es
una ametralladora refrigerada por aire y alimentada por cinta que dispara a cerrojo cerrado,
usando el principio del retroceso corto.
En esta acción, el cerrojo y el cañón están acoplados y retroceden al disparar el arma. Luego
de un corto trecho el cerrojo y el cañón se desacoplan, retrocediendo el primero.
Esta acción abre el cerrojo y hace avanzar la cinta, preparando el arma para el próximo
disparo, todo esto a una cadencia de 450-550 disparos por minuto (600-1200 en las
ametralladoras aéreas M2/M3 de la Segunda Guerra Mundial; 300 en la M2 sincronizada con
la hélice).
Esta cadencia no suele alcanzarse en combate, ya que el fuego continuo a tal cadencia
desgastaría el cañón con solamente unos cuantos miles de disparos, debiendo ser
reemplazado. La cadencia de la M2 disparando a fuego continuo se sitúa a menos de 40
disparos por minuto.
La M2 tiene un alcance máximo de 7,4 km (4,5 mi) cuando usa munición del tipo Ball, con
un alcance máximo efectivo de 1,8 kilómetros (1,2 millas) al ser disparada desde el trípode
M3. En su rol de arma portátil terrestre, esta pesa 38 kg (84 lb) y el trípode M3 ensamblado
otros 20 kg (44 libras).
En esta configuración, el gatillo "de mariposa" en forma de V se sitúa al extremo del arma,
con una agarradera tipo "mango de pala" a cada lado del cajón de mecanismos y el retén
del cerrojo al centro. Para disparar, se debe asir ambas agarraderas y apretar el gatillo con
uno o ambos pulgares. Cuando el retén del cerrojo ha sido girado hacia abajo, el arma
dispara en ráfagas. De otro modo, funciona en modo semiautomático.
Para esto, se gira hacia arriba el retén del cerrojo. En ambas modalidades, la M2 se dispara
de la forma indicada anteriormente. Al contrario de otras ametralladoras modernas, no tiene
seguro. En modelos de producción reciente se han instalado gatillos convencionales dentro
de las agarraderas, descartando los gatillos "de mariposa".
Ya que la M2 fue diseñada desde un principio para adaptarse a diversas configuraciones,
puede ser alimentada tanto desde el lado izquierdo como el lado derecho. Esto se logra
cambiando los sujeta-cinta, la bandeja de alimentación, los topes para cartuchos delanteros
y traseros, e invirtiendo la palanca de carga. Esta conversión puede hacerse sin
herramientas en menos de un minuto.

70

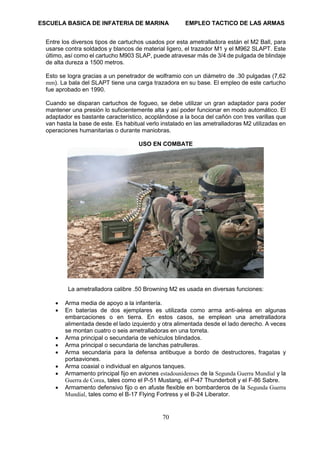

Entre los diversos tipos de cartuchos usados por esta ametralladora están el M2 Ball, para
usarse contra soldados y blancos de material ligero, el trazador M1 y el M962 SLAPT. Este
último, así como el cartucho M903 SLAP, puede atravesar más de 3/4 de pulgada de blindaje
de alta dureza a 1500 metros.
Esto se logra gracias a un penetrador de wolframio con un diámetro de .30 pulgadas (7,62
mm). La bala del SLAPT tiene una carga trazadora en su base. El empleo de este cartucho
fue aprobado en 1990.
Cuando se disparan cartuchos de fogueo, se debe utilizar un gran adaptador para poder
mantener una presión lo suficientemente alta y así poder funcionar en modo automático. El
adaptador es bastante característico, acoplándose a la boca del cañón con tres varillas que
van hasta la base de este. Es habitual verlo instalado en las ametralladoras M2 utilizadas en
operaciones humanitarias o durante maniobras.
USO EN COMBATE
La ametralladora calibre .50 Browning M2 es usada en diversas funciones:
• Arma media de apoyo a la infantería.
• En baterías de dos ejemplares es utilizada como arma anti-aérea en algunas
embarcaciones o en tierra. En estos casos, se emplean una ametralladora
alimentada desde el lado izquierdo y otra alimentada desde el lado derecho. A veces
se montan cuatro o seis ametralladoras en una torreta.
• Arma principal o secundaria de vehículos blindados.
• Arma principal o secundaria de lanchas patrulleras.
• Arma secundaria para la defensa antibuque a bordo de destructores, fragatas y
portaaviones.
• Arma coaxial o individual en algunos tanques.
• Armamento principal fijo en aviones estadounidenses de la Segunda Guerra Mundial y la
Guerra de Corea, tales como el P-51 Mustang, el P-47 Thunderbolt y el F-86 Sabre.
• Armamento defensivo fijo o en afuste flexible en bombarderos de la Segunda Guerra
Mundial, tales como el B-17 Flying Fortress y el B-24 Liberator.

71

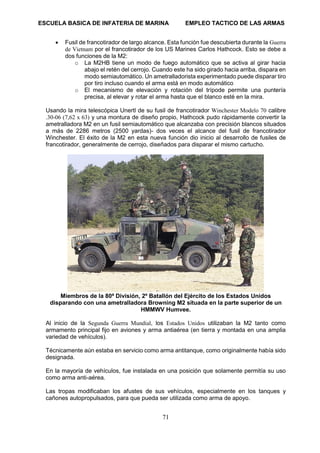

• Fusil de francotirador de largo alcance. Esta función fue descubierta durante la Guerra
de Vietnam por el francotirador de los US Marines Carlos Hathcock. Esto se debe a
dos funciones de la M2:
o La M2HB tiene un modo de fuego automático que se activa al girar hacia
abajo el retén del cerrojo. Cuando este ha sido girado hacia arriba, dispara en
modo semiautomático. Un ametralladorista experimentado puede disparar tiro
por tiro incluso cuando el arma está en modo automático
o El mecanismo de elevación y rotación del trípode permite una puntería
precisa, al elevar y rotar el arma hasta que el blanco esté en la mira.
Usando la mira telescópica Unertl de su fusil de francotirador Winchester Modelo 70 calibre
.30-06 (7,62 x 63) y una montura de diseño propio, Hathcock pudo rápidamente convertir la
ametralladora M2 en un fusil semiautomático que alcanzaba con precisión blancos situados
a más de 2286 metros (2500 yardas)- dos veces el alcance del fusil de francotirador
Winchester. El éxito de la M2 en esta nueva función dio inicio al desarrollo de fusiles de
francotirador, generalmente de cerrojo, diseñados para disparar el mismo cartucho.
Miembros de la 80ª División, 2º Batallón del Ejército de los Estados Unidos
disparando con una ametralladora Browning M2 situada en la parte superior de un
HMMWV Humvee.
Al inicio de la Segunda Guerra Mundial, los Estados Unidos utilizaban la M2 tanto como
armamento principal fijo en aviones y arma antiaérea (en tierra y montada en una amplia
variedad de vehículos).
Técnicamente aún estaba en servicio como arma antitanque, como originalmente había sido
designada.
En la mayoría de vehículos, fue instalada en una posición que solamente permitía su uso
como arma anti-aérea.
Las tropas modificaban los afustes de sus vehículos, especialmente en los tanques y
cañones autopropulsados, para que pueda ser utilizada como arma de apoyo.

72

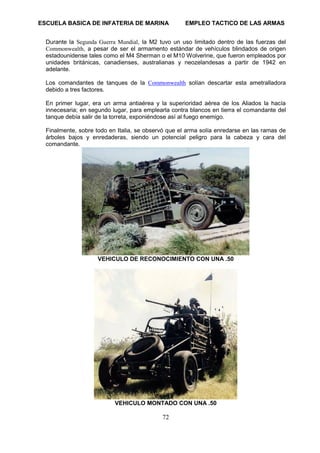

Durante la Segunda Guerra Mundial, la M2 tuvo un uso limitado dentro de las fuerzas del
Commonwealth, a pesar de ser el armamento estándar de vehículos blindados de origen
estadounidense tales como el M4 Sherman o el M10 Wolverine, que fueron empleados por
unidades británicas, canadienses, australianas y neozelandesas a partir de 1942 en
adelante.
Los comandantes de tanques de la Commonwealth solían descartar esta ametralladora
debido a tres factores.
En primer lugar, era un arma antiaérea y la superioridad aérea de los Aliados la hacía
innecesaria; en segundo lugar, para emplearla contra blancos en tierra el comandante del
tanque debía salir de la torreta, exponiéndose así al fuego enemigo.
Finalmente, sobre todo en Italia, se observó que el arma solía enredarse en las ramas de
árboles bajos y enredaderas, siendo un potencial peligro para la cabeza y cara del
comandante.
VEHICULO DE RECONOCIMIENTO CON UNA .50
VEHICULO MONTADO CON UNA .50

73
AMETRALLADORA CAL. (.50 12.7 MM.)
1. GENERALIDADES
La Ametralladora Browning es una arma excelente contra nidos de ametralladoras
enemigas o contra fuerzas mecanizadas pero está limitada por la elevación de su afuste,
el abastecimiento de munición y por el adelanto de la aviación en cuanto a velocidad que
supera a la del sonido.
2. CARACTERISTICAS TECNICAS
a. Es un arma automática, cuyo funcionamiento es basado sobre el principio del corto
retroceso del cañón.
b. El arma está alimentada por cintas compuestas de cartuchos y eslabones
metálicos desintegrables.
c. Es enfriada por aire, el arma es generalmente utilizada en su versión terrestre por
un equipo de dos hombres.
d. Su empleo normal es contra aviones, helicópteros en vuelo bajo, misión secundaria
es contra blancos terrestres.

74

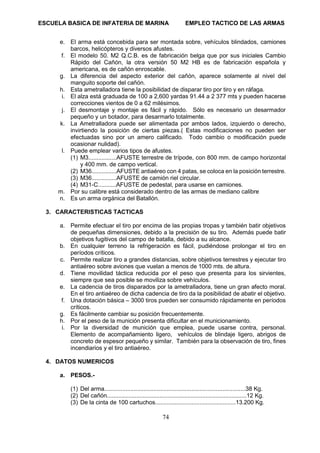

e. El arma está concebida para ser montada sobre, vehículos blindados, camiones
barcos, helicópteros y diversos afustes.
f. El modelo 50. M2 Q.C.B. es de fabricación belga que por sus iniciales Cambio
Rápido del Cañón, la otra versión 50 M2 HB es de fabricación española y
americana, es de cañón enroscable.
g. La diferencia del aspecto exterior del cañón, aparece solamente al nivel del
manguito soporte del cañón.
h. Esta ametralladora tiene la posibilidad de disparar tiro por tiro y en ráfaga.
i. El alza está graduada de 100 a 2,600 yardas 91.44 a 2 377 mts y pueden hacerse
correcciones vientos de 0 a 62 milésimos.
j. El desmontaje y montaje es fácil y rápido. Sólo es necesario un desarmador
pequeño y un botador, para desarmarlo totalmente.
k. La Ametralladora puede ser alimentada por ambos lados, izquierdo o derecho,
invirtiendo la posición de ciertas piezas.( Estas modificaciones no pueden ser
efectuadas sino por un amero calificado. Todo cambio o modificación puede
ocasionar nulidad).
l. Puede emplear varios tipos de afustes.
(1) M3.................AFUSTE terrestre de trípode, con 800 mm. de campo horizontal
y 400 mm. de campo vertical.
(2) M36...............AFUSTE antiaéreo con 4 patas, se coloca en la posición terrestre.
(3) M36...............AFUSTE de camión riel circular.
(4) M31-C...........AFUSTE de pedestal, para usarse en camiones.
m. Por su calibre está considerado dentro de las armas de mediano calibre
n. Es un arma orgánica del Batallón.
3. CARACTERISTICAS TACTICAS
a. Permite efectuar el tiro por encima de las propias tropas y también batir objetivos
de pequeñas dimensiones, debido a la precisión de su tiro. Además puede batir
objetivos fugitivos del campo de batalla, debido a su alcance.
b. En cualquier terreno la refrigeración es fácil, pudiéndose prolongar el tiro en
períodos críticos.
c. Permite realizar tiro a grandes distancias, sobre objetivos terrestres y ejecutar tiro
antiaéreo sobre aviones que vuelan a menos de 1000 mts. de altura.
d. Tiene movilidad táctica reducida por el peso que presenta para los sirvientes,
siempre que sea posible se moviliza sobre vehículos.
e. La cadencia de tiros disparados por la ametralladora, tiene un gran afecto moral.
En el tiro antiaéreo de dicha cadencia de tiro da la posibilidad de abatir el objetivo.
f. Una dotación básica – 3000 tiros pueden ser consumido rápidamente en períodos
críticos.
g. Es fácilmente cambiar su posición frecuentemente.
h. Por el peso de la munición presenta dificultar en el municionamiento.
i. Por la diversidad de munición que emplea, puede usarse contra, personal.
Elemento de acompañamiento ligero, vehículos de blindaje ligero, abrigos de
concreto de espesor pequeño y similar. También para la observación de tiro, fines
incendiarios y el tiro antiaéreo.
4. DATOS NUMERICOS
a. PESOS.-
(1) Del arma......................................................................................38 Kg.
(2) Del cañón.....................................................................................12 Kg.
(3) De la cinta de 100 cartuchos.................................................13.200 Kg.

75
b. ALCANCES
(1) Teórico...................................................................................6,800 mts.
(2) Práctico................................................................................. 2,000 mts.
(3) Eficaz antiaéreo........................................................................800 mts.
(4) Eficacia contra blindaje para 2.5 cm.........................................700 mts.
(5) Velocidad...........................................................................916 mts-seg.
(6) Disparando 40 cartuchos por minuto permite un fuego intermitente de
aproximadamente 500 cartuchos sin recalentar el cañón.
(7) Como máximo se dispara 300 cartuchos en una sola ráfaga.
c. MEDIDAS DEL ARMA
(1) Largo del arma.......................................................................1656 mm.
(2) Altura del arma.........................................................................193 mm.
(3) Longitud del cañón.................................................................1143 mm.
(4) Anchura del arma......................................................................228 mm.
d. CADENCIA DE TIRO
(1) Teórico.............................................................................450-50 min.
(2) Práctico.............................................................................150-00 min.
e. DOTACION DE LA MUNICION
(1) Por arma estacionada...................................................3000 cartuchos
(2) Por arma portátil (Infantería).......................................... 300 cartuchos
(3) Por arma sobre vehículo................................................ 400 cartuchos
5. NOMENCLATURA
El arma se compone de 7 grupos o conjunto principales
a. EL GRUPO DE CAÑON: Está compuesto del cuerpo del cañón (1) y de la
empuñadura del transporte (2).
b. EL CUERPO DE LA PLACA POSTERIOR: Está compuesto del bloque (3),. De sus
empuñaduras (4) del amortiguador de retroceso (5), de los disparos (6 y 7) del
cerrojo de la placa posterior (8) y de su cerrojo (9).
c. El GRUPO DEL BLOCK DE CIERRE: Está compuesto del block de cierre (10)
conteniendo los sistemas de percusión y armar del extractor-eyector (11) de pieza
cambiada (12), del resorte recuperador (13) y de la placa de retracción (14).
d. EL GRUPO DE BASTIDOR AMORTIGUADOR: Está compuesto del bastidor (15)
del acelerador (16) de los dos depresores del fijador del block de cierre (17), del
cuerpo del amortiguador de aceite (19).
e. EL GRUPO DE LA CORREDERA: Está compuesto de la corredera (20), la parte
central contiene el block de cierre (CERROJO) (22) y su eje (23) en la parte
anterior derecha está colocado el muelle de fijación del cañón (24).

76

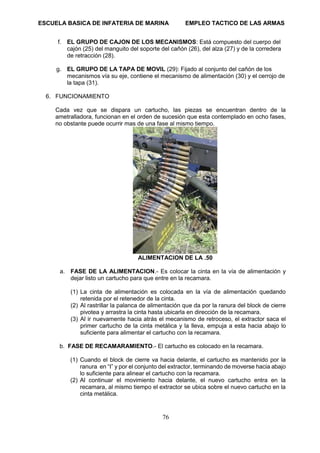

f. EL GRUPO DE CAJON DE LOS MECANISMOS: Está compuesto del cuerpo del
cajón (25) del manguito del soporte del cañón (26), del alza (27) y de la corredera
de retracción (28).
g. EL GRUPO DE LA TAPA DE MOVIL (29): Fijado al conjunto del cañón de los
mecanismos vía su eje, contiene el mecanismo de alimentación (30) y el cerrojo de
la tapa (31).
6. FUNCIONAMIENTO
Cada vez que se dispara un cartucho, las piezas se encuentran dentro de la
ametralladora, funcionan en el orden de sucesión que esta contemplado en ocho fases,
no obstante puede ocurrir mas de una fase al mismo tiempo.
ALIMENTACION DE LA .50
a. FASE DE LA ALIMENTACION.- Es colocar la cinta en la vía de alimentación y
dejar listo un cartucho para que entre en la recamara.
(1) La cinta de alimentación es colocada en la vía de alimentación quedando
retenida por el retenedor de la cinta.
(2) Al rastrillar la palanca de alimentación que da por la ranura del block de cierre
pivotea y arrastra la cinta hasta ubicarla en dirección de la recamara.
(3) Al ir nuevamente hacia atrás el mecanismo de retroceso, el extractor saca el
primer cartucho de la cinta metálica y la lleva, empuja a esta hacia abajo lo
suficiente para alimentar el cartucho con la recamara.
b. FASE DE RECAMARAMIENTO.- El cartucho es colocado en la recamara.
(1) Cuando el block de cierre va hacia delante, el cartucho es mantenido por la
ranura en “I” y por el conjunto del extractor, terminando de moverse hacia abajo
lo suficiente para alinear el cartucho con la recamara.
(2) Al continuar el movimiento hacia delante, el nuevo cartucho entra en la
recamara, al mismo tiempo el extractor se ubica sobre el nuevo cartucho en la
cinta metálica.

77

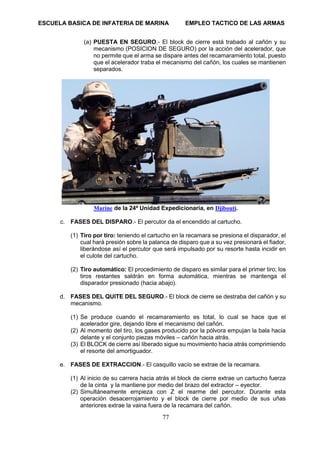

(a) PUESTA EN SEGURO.- El block de cierre está trabado al cañón y su
mecanismo (POSICION DE SEGURO) por la acción del acelerador, que
no permite que el arma se dispare antes del recamaramiento total, puesto
que el acelerador traba el mecanismo del cañón, los cuales se mantienen
separados.
Marine de la 24ª Unidad Expedicionaria, en Djibouti.
c. FASES DEL DISPARO.- El percutor da el encendido al cartucho.
(1) Tiro por tiro: teniendo el cartucho en la recamara se presiona el disparador, el
cual hará presión sobre la palanca de disparo que a su vez presionará el fiador,
liberándose así el percutor que será impulsado por su resorte hasta incidir en
el culote del cartucho.
(2) Tiro automático: El procedimiento de disparo es similar para el primer tiro; los
tiros restantes saldrán en forma automática, mientras se mantenga el
disparador presionado (hacia abajo).
d. FASES DEL QUITE DEL SEGURO.- El block de cierre se destraba del cañón y su
mecanismo.
(1) Se produce cuando el recamaramiento es total, lo cual se hace que el
acelerador gire, dejando libre el mecanismo del cañón.
(2) Al momento del tiro, los gases producido por la pólvora empujan la bala hacia
delante y el conjunto piezas móviles – cañón hacia atrás.
(3) El BLOCK de cierre así liberado sigue su movimiento hacia atrás comprimiendo
el resorte del amortiguador.
e. FASES DE EXTRACCION.- El casquillo vacío se extrae de la recamara.
(1) Al inicio de su carrera hacia atrás el block de cierre extrae un cartucho fuerza
de la cinta y la mantiene por medio del brazo del extractor – eyector.
(2) Simultáneamente empieza con Z el rearme del percutor. Durante esta
operación desacerrojamiento y el block de cierre por medio de sus uñas
anteriores extrae la vaina fuera de la recamara del cañón.

78

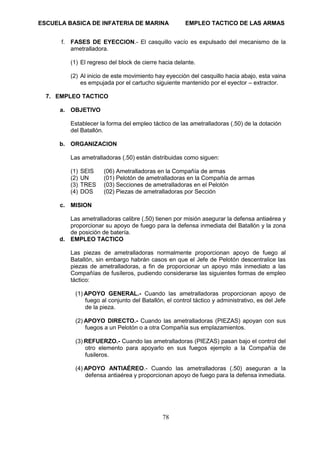

f. FASES DE EYECCION.- El casquillo vacío es expulsado del mecanismo de la
ametralladora.
(1) El regreso del block de cierre hacia delante.
(2) Al inicio de este movimiento hay eyección del casquillo hacia abajo, esta vaina
es empujada por el cartucho siguiente mantenido por el eyector – extractor.
7. EMPLEO TACTICO
a. OBJETIVO
Establecer la forma del empleo táctico de las ametralladoras (.50) de la dotación
del Batallón.
b. ORGANIZACION
Las ametralladoras (.50) están distribuidas como siguen:
(1) SEIS (06) Ametralladoras en la Compañía de armas
(2) UN (01) Pelotón de ametralladoras en la Compañía de armas
(3) TRES (03) Secciones de ametralladoras en el Pelotón
(4) DOS (02) Piezas de ametralladoras por Sección
c. MISION
Las ametralladoras calibre (.50) tienen por misión asegurar la defensa antiaérea y
proporcionar su apoyo de fuego para la defensa inmediata del Batallón y la zona
de posición de batería.
d. EMPLEO TACTICO
Las piezas de ametralladoras normalmente proporcionan apoyo de fuego al
Batallón, sin embargo habrán casos en que el Jefe de Pelotón descentralice las
piezas de ametralladoras, a fin de proporcionar un apoyo más inmediato a las
Compañías de fusíleros, pudiendo considerarse las siguientes formas de empleo
táctico:
(1) APOYO GENERAL.- Cuando las ametralladoras proporcionan apoyo de
fuego al conjunto del Batallón, el control táctico y administrativo, es del Jefe
de la pieza.
(2) APOYO DIRECTO.- Cuando las ametralladoras (PIEZAS) apoyan con sus
fuegos a un Pelotón o a otra Compañía sus emplazamientos.
(3) REFUERZO.- Cuando las ametralladoras (PIEZAS) pasan bajo el control del
otro elemento para apoyarlo en sus fuegos ejemplo a la Compañía de
fusileros.
(4) APOYO ANTIAÉREO.- Cuando las ametralladoras (.50) aseguran a la
defensa antiaérea y proporcionan apoyo de fuego para la defensa inmediata.

79
TEMARIO III
LANZACOHETES

80

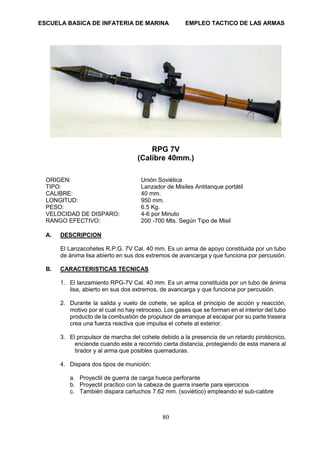

RPG 7V
(Calibre 40mm.)
ORIGEN: Unión Soviética
TIPO: Lanzador de Misiles Antitanque portátil
CALIBRE: 40 mm.
LONGITUD: 950 mm.
PESO: 6.5 Kg.
VELOCIDAD DE DISPARO: 4-6 por Minuto
RANGO EFECTIVO: 200 -700 Mts. Según Tipo de Misil
A. DESCRIPCION
El Lanzacohetes R.P.G. 7V Cal. 40 mm. Es un arma de apoyo constituida por un tubo
de ánima lisa abierto en sus dos extremos de avancarga y que funciona por percusión.
B. CARACTERISTICAS TECNICAS
1. El lanzamiento RPG-7V Cal. 40 mm. Es un arma constituida por un tubo de ánima
lisa, abierto en sus dos extremos, de avancarga y que funciona por percusión.
2. Durante la salida y vuelo de cohete, se aplica el principio de acción y reacción,
motivo por el cual no hay retroceso. Los gases que se forman en el interior del tubo
producto de la combustión de propulsor de arranque al escapar por su parte trasera
crea una fuerza reactiva que impulsa el cohete al exterior.
3. El propulsor de marcha del cohete debido a la presencia de un retardo pirotécnico,
enciende cuando este a recorrido cierta distancia, protegiendo de esta manera al
tirador y al arma que posibles quemaduras.
4. Dispara dos tipos de munición:
a. Proyectil de guerra de carga hueca perforante
b. Proyectil practico con la cabeza de guerra inserte para ejercicios
c. También dispara cartuchos 7.62 mm. (soviético) empleando el sub-calibre

81

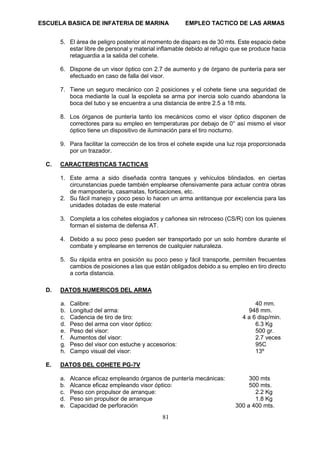

5. El área de peligro posterior al momento de disparo es de 30 mts. Este espacio debe
estar libre de personal y material inflamable debido al refugio que se produce hacia
retaguardia a la salida del cohete.
6. Dispone de un visor óptico con 2.7 de aumento y de órgano de puntería para ser
efectuado en caso de falla del visor.
7. Tiene un seguro mecánico con 2 posiciones y el cohete tiene una seguridad de
boca mediante la cual la espoleta se arma por inercia solo cuando abandona la
boca del tubo y se encuentra a una distancia de entre 2.5 a 18 mts.
8. Los órganos de puntería tanto los mecánicos como el visor óptico disponen de
correctores para su empleo en temperaturas por debajo de 0° así mismo el visor
óptico tiene un dispositivo de iluminación para el tiro nocturno.
9. Para facilitar la corrección de los tiros el cohete expide una luz roja proporcionada
por un trazador.
C. CARACTERISTICAS TACTICAS
1. Este arma a sido diseñada contra tanques y vehículos blindados. en ciertas
circunstancias puede también emplearse ofensivamente para actuar contra obras
de mampostería, casamatas, forticaciones, etc.
2. Su fácil manejo y poco peso lo hacen un arma antitanque por excelencia para las
unidades dotadas de este material
3. Completa a los cohetes elogiados y cañonea sin retroceso (CS/R) con los quienes
forman el sistema de defensa AT.
4. Debido a su poco peso pueden ser transportado por un solo hombre durante el
combate y emplearse en terrenos de cualquier naturaleza.
5. Su rápida entra en posición su poco peso y fácil transporte, permiten frecuentes
cambios de posiciones a las que están obligados debido a su empleo en tiro directo
a corta distancia.
D. DATOS NUMERICOS DEL ARMA
a. Calibre: 40 mm.
b. Longitud del arma: 948 mm.
c. Cadencia de tiro de tiro: 4 a 6 disp/min.
d. Peso del arma con visor óptico: 6.3 Kg
e. Peso del visor: 500 gr.
f. Aumentos del visor: 2.7 veces
g. Peso del visor con estuche y accesorios: 95C
h. Campo visual del visor: 13º
E. DATOS DEL COHETE PG-7V
a. Alcance eficaz empleando órganos de puntería mecánicas: 300 mts
b. Alcance eficaz empleando visor óptico: 500 mts.
c. Peso con propulsor de arranque: 2.2 Kg
d. Peso sin propulsor de arranque 1.8 Kg
e. Capacidad de perforación 300 a 400 mts.

82

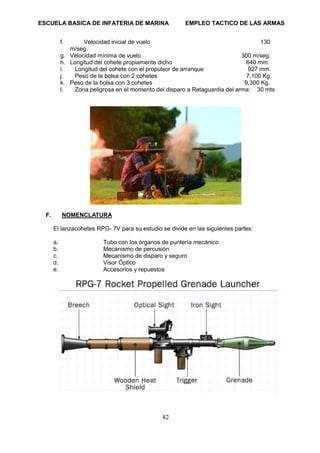

f. Velocidad inicial de vuelo 130
m/seg.
g. Velocidad mínima de vuelo 300 m/seg.
h. Longitud del cohete propiamente dicho 640 mm.
i. Longitud del cohete con el propulsor de arranque 927 mm.
j. Peso de la bolsa con 2 cohetes 7,100 Kg
k. Peso de la bolsa con 3 cohetes 9,300 Kg.
l. Zona peligrosa en el momento del disparo a Retaguardia del arma: 30 mts
F. NOMENCLATURA
El lanzacohetes RPG- 7V para su estudio se divide en las siguientes partes:
a. Tubo con los órganos de puntería mecánico
b. Mecanismo de percusión
c. Mecanismo de disparo y seguro
d. Visor Óptico
e. Accesorios y repuestos

83

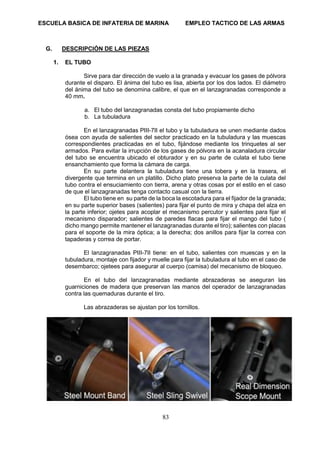

G. DESCRIPCIÓN DE LAS PIEZAS
1. EL TUBO
Sirve para dar dirección de vuelo a la granada y evacuar los gases de pólvora
durante el disparo. El ánima del tubo es lisa, abierta por los dos lados. El diámetro
del ánima del tubo se denomina calibre, el que en el lanzagranadas corresponde a
40 mm.
a. El tubo del lanzagranadas consta del tubo propiamente dicho
b. La tubuladura
En el lanzagranadas PIII-7II el tubo y la tubuladura se unen mediante dados
ósea con ayuda de salientes del sector practicado en la tubuladura y las muescas
correspondientes practicadas en el tubo, fijándose mediante los trinquetes al ser
armados. Para evitar la irrupción de los gases de pólvora en la acanaladura circular
del tubo se encuentra ubicado el obturador y en su parte de culata el tubo tiene
ensanchamiento que forma la cámara de carga.
En su parte delantera la tubuladura tiene una tobera y en la trasera, el
divergente que termina en un platillo. Dicho plato preserva la parte de la culata del
tubo contra el ensuciamiento con tierra, arena y otras cosas por el estilo en el caso
de que el lanzagranadas tenga contacto casual con la tierra.
El tubo tiene en su parte de la boca la escotadura para el fijador de la granada;
en su parte superior bases (salientes) para fijar el punto de mira y chapa del alza en
la parte inferior; ojetes para acoplar el mecanismo percutor y salientes para fijar el
mecanismo disparador; salientes de paredes flacas para fijar el mango del tubo (
dicho mango permite mantener el lanzagranadas durante el tiro); salientes con placas
para el soporte de la mira óptica; a la derecha; dos anillos para fijar la correa con
tapaderas y correa de portar.
El lanzagranadas PIII-7II tiene: en el tubo, salientes con muescas y en la
tubuladura, montaje con fijador y muelle para fijar la tubuladura al tubo en el caso de
desembarco; ojetees para asegurar al cuerpo (camisa) del mecanismo de bloqueo.
En el tubo del lanzagranadas mediante abrazaderas se aseguran las
guarniciones de madera que preservan las manos del operador de lanzagranadas
contra las quemaduras durante el tiro.
Las abrazaderas se ajustan por los tornillos.

84

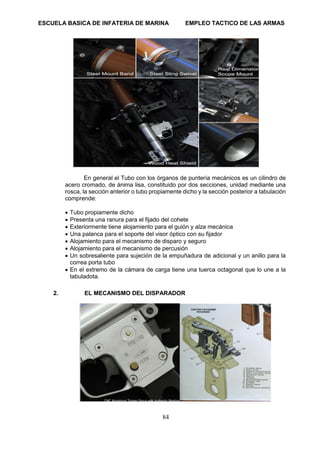

En general el Tubo con los órganos de puntería mecánicos es un cilindro de
acero cromado, de ánima lisa, constituido por dos secciones, unidad mediante una
rosca, la sección anterior o tubo propiamente dicho y la sección posterior a tabulación
comprende:
• Tubo propiamente dicho
• Presenta una ranura para el fijado del cohete
• Exteriormente tiene alojamiento para el guión y alza mecánica
• Una palanca para el soporte del visor óptico con su fijador
• Alojamiento para el mecanismo de disparo y seguro
• Alojamiento para el mecanismo de percusión
• Un sobresaliente para sujeción de la empuñadura de adicional y un anillo para la
correa porta tubo
• En el extremo de la cámara de carga tiene una tuerca octagonal que lo une a la
tabuladota.
2. EL MECANISMO DEL DISPARADOR

85

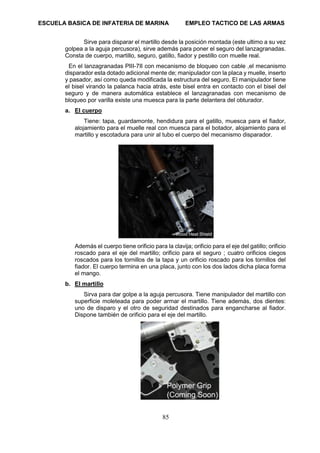

Sirve para disparar el martillo desde la posición montada (este ultimo a su vez
golpea a la aguja percusora), sirve además para poner el seguro del lanzagranadas.
Consta de cuerpo, martillo, seguro, gatillo, fiador y pestillo con muelle real.
En el lanzagranadas PIII-7II con mecanismo de bloqueo con cable ,el mecanismo
disparador esta dotado adicional mente de; manipulador con la placa y muelle, inserto
y pasador, así como queda modificada la estructura del seguro. El manipulador tiene
el bisel virando la palanca hacia atrás, este bisel entra en contacto con el bisel del
seguro y de manera automática establece el lanzagranadas con mecanismo de
bloqueo por varilla existe una muesca para la parte delantera del obturador.
a. El cuerpo
Tiene: tapa, guardamonte, hendidura para el gatillo, muesca para el fiador,
alojamiento para el muelle real con muesca para el botador, alojamiento para el
martillo y escotadura para unir al tubo el cuerpo del mecanismo disparador.
Además el cuerpo tiene orificio para la clavija; orificio para el eje del gatillo; orificio
roscado para el eje del martillo; orificio para el seguro ; cuatro orificios ciegos
roscados para los tornillos de la tapa y un orificio roscado para los tornillos del
fiador. El cuerpo termina en una placa, junto con los dos lados dicha placa forma
el mango.
b. El martillo
Sirva para dar golpe a la aguja percusora. Tiene manipulador del martillo con
superficie moleteada para poder armar el martillo. Tiene además, dos dientes:
uno de disparo y el otro de seguridad destinados para engancharse al fiador.
Dispone también de orificio para el eje del martillo.

86

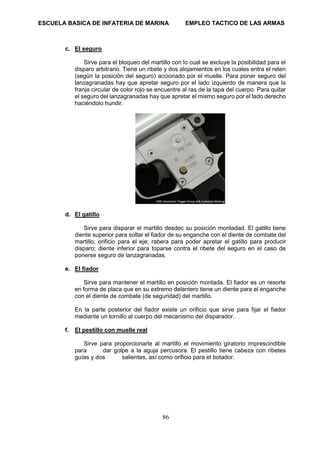

c. El seguro
Sirve para el bloqueo del martillo con lo cual se excluye la posibilidad para el
disparo arbitrario. Tiene un ribete y dos alojamientos en los cuales entra el reten
(según la posición del seguro) accionado por el muelle. Para poner seguro del
lanzagranadas hay que apretar seguro por el lado izquierdo de manera que la
franja circular de color rojo se encuentre al ras de la tapa del cuerpo. Para quitar
el seguro del lanzagranadas hay que apretar el mismo seguro por el lado derecho
haciéndolo hundir.
d. El gatillo
Sirve para disparar el martillo desdec su posición montadad. El gatillo tiene
diente superior para soltar el fiador de su enganche con el diente de combate del
martillo; orificio para el eje; rabera para poder apretar el gatillo para producir
disparo; diente inferior para toparse contra el ribete del seguro en el caso de
ponerse seguro de lanzagranadas.
e. El fiador
Sirve para mantener el martillo en posición montada. El fiador es un resorte
en forma de placa que en su extremo delantero tiene un diente para el enganche
con el diente de combate (de seguridad) del martillo.
En la parte posterior del fiador existe un orificio que sirve para fijar el fiador
mediante un tornillo al cuerpo del mecanismo del disparador.
f. El pestillo con muelle real
Sirve para proporcionarle al martillo el movimiento giratorio imprescindible
para dar golpe a la aguja percusora. El pestillo tiene cabeza con ribetes
guías y dos salientes, así como orificio para el botador.

87

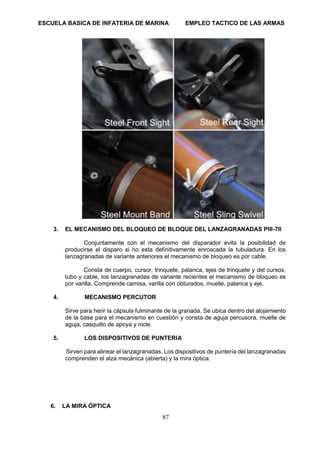

3. EL MECANISMO DEL BLOQUEO DE BLOQUE DEL LANZAGRANADAS PIII-7II
Conjuntamente con el mecanismo del disparador evita la posibilidad de
producirse el disparo si no esta definitivamente enroscada la tubuladura. En los
lanzagranadas de variante anteriores el mecanismo de bloqueo es por cable.
Consta de cuerpo, cursor, trinquete, palanca, ejes de trinquete y del cursos,
tubo y cable, los lanzagranadas de variante recientes el mecanismo de bloqueo es
por varilla. Comprende camisa, varilla con obturados, muelle, palanca y eje.
4. MECANISMO PERCUTOR
Sirve para herir la cápsula fulminante de la granada. Se ubica dentro del alojamiento
de la base para el mecanismo en cuestión y consta de aguja percusora, muelle de
aguja, casquillo de apoya y nicle.
5. LOS DISPOSITIVOS DE PUNTERIA
Sirven para alinear el lanzagranadas. Los dispositivos de puntería del lanzagranadas
comprenden el alza mecánica (abierta) y la mira óptica.
6. LA MIRA ÓPTICA

88

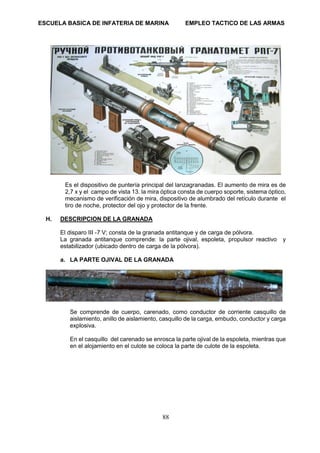

Es el dispositivo de puntería principal del lanzagranadas. El aumento de mira es de
2,7 x y el campo de vista 13. la mira óptica consta de cuerpo soporte, sistema óptico,
mecanismo de verificación de mira, dispositivo de alumbrado del retículo durante el
tiro de noche, protector del ojo y protector de la frente.
H. DESCRIPCION DE LA GRANADA
El disparo III -7 V; consta de la granada antitanque y de carga de pólvora.
La granada antitanque comprende: la parte ojival, espoleta, propulsor reactivo y
estabilizador (ubicado dentro de carga de la pólvora).
a. LA PARTE OJIVAL DE LA GRANADA
Se comprende de cuerpo, carenado, como conductor de corriente casquillo de
aislamiento, anillo de aislamiento, casquillo de la carga, embudo, conductor y carga
explosiva.
En el casquillo del carenado se enrosca la parte ojival de la espoleta, mientras que
en el alojamiento en el culote se coloca la parte de culote de la espoleta.

89

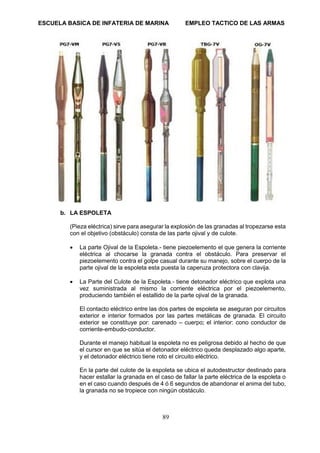

b. LA ESPOLETA
(Pieza eléctrica) sirve para asegurar la explosión de las granadas al tropezarse esta
con el objetivo (obstáculo) consta de las parte ojival y de culote.
• La parte Ojival de la Espoleta.- tiene piezoelemento el que genera la corriente
eléctrica al chocarse la granada contra el obstáculo. Para preservar el
piezoelemento contra el golpe casual durante su manejo, sobre el cuerpo de la
parte ojival de la espoleta esta puesta la caperuza protectora con clavija.
• La Parte del Culote de la Espoleta.- tiene detonador eléctrico que explota una
vez suministrada al mismo la corriente eléctrica por el piezoelemento,
produciendo también el estallido de la parte ojival de la granada.
El contacto eléctrico entre las dos partes de espoleta se aseguran por circuitos
exterior e interior formados por las partes metálicas de granada. El circuito
exterior se constituye por: carenado – cuerpo; el interior: cono conductor de
corriente-embudo-conductor.
Durante el manejo habitual la espoleta no es peligrosa debido al hecho de que
el cursor en que se sitúa el detonador eléctrico queda desplazado algo aparte,
y el detonador eléctrico tiene roto el circuito eléctrico.
En la parte del culote de la espoleta se ubica el autodestructor destinado para
hacer estallar la granada en el caso de fallar la parte eléctrica de la espoleta o
en el caso cuando después de 4 ó 6 segundos de abandonar el anima del tubo,
la granada no se tropiece con ningún obstáculo.

90

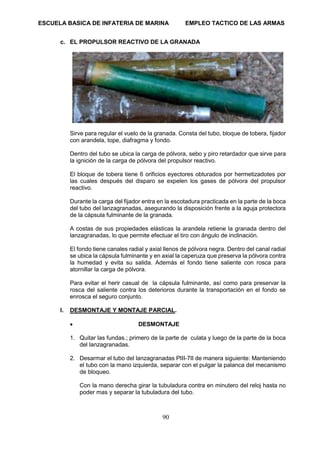

c. EL PROPULSOR REACTIVO DE LA GRANADA
Sirve para regular el vuelo de la granada. Consta del tubo, bloque de tobera, fijador
con arandela, tope, diafragma y fondo.
Dentro del tubo se ubica la carga de pólvora, sebo y piro retardador que sirve para
la ignición de la carga de pólvora del propulsor reactivo.
El bloque de tobera tiene 6 orificios eyectores obturados por hermetizadotes por
las cuales después del disparo se expelen los gases de pólvora del propulsor
reactivo.
Durante la carga del fijador entra en la escotadura practicada en la parte de la boca
del tubo del lanzagranadas, asegurando la disposición frente a la aguja protectora
de la cápsula fulminante de la granada.
A costas de sus propiedades elásticas la arandela retiene la granada dentro del
lanzagranadas, lo que permite efectuar el tiro con ángulo de inclinación.
El fondo tiene canales radial y axial llenos de pólvora negra. Dentro del canal radial
se ubica la cápsula fulminante y en axial la caperuza que preserva la pólvora contra
la humedad y evita su salida. Además el fondo tiene saliente con rosca para
atornillar la carga de pólvora.
Para evitar el herir casual de la cápsula fulminante, así como para preservar la
rosca del saliente contra los deterioros durante la transportación en el fondo se
enrosca el seguro conjunto.
I. DESMONTAJE Y MONTAJE PARCIAL.
• DESMONTAJE
1. Quitar las fundas.; primero de la parte de culata y luego de la parte de la boca
del lanzagranadas.
2. Desarmar el tubo del lanzagranadas PIII-7II de manera siguiente: Manteniendo
el tubo con la mano izquierda, separar con el pulgar la palanca del mecanismo
de bloqueo.
Con la mano derecha girar la tubuladura contra en minutero del reloj hasta no
poder mas y separar la tubuladura del tubo.

91

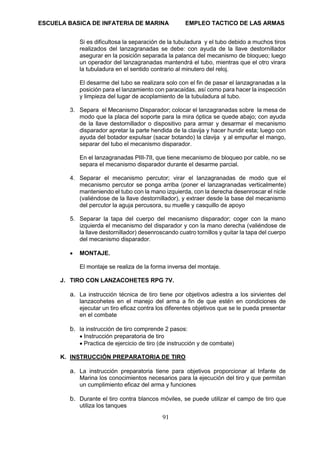

Si es dificultosa la separación de la tubuladura y el tubo debido a muchos tiros
realizados del lanzagranadas se debe: con ayuda de la llave destornillador
asegurar en la posición separada la palanca del mecanismo de bloqueo; luego
un operador del lanzagranadas mantendrá el tubo, mientras que el otro virara
la tubuladura en el sentido contrario al minutero del reloj.
El desarme del tubo se realizara solo con el fin de pasar el lanzagranadas a la
posición para el lanzamiento con paracaídas, así como para hacer la inspección
y limpieza del lugar de acoplamiento de la tubuladura al tubo.
3. Separa el Mecanismo Disparador; colocar el lanzagranadas sobre la mesa de
modo que la placa del soporte para la mira óptica se quede abajo; con ayuda
de la llave destornillador o dispositivo para armar y desarmar el mecanismo
disparador apretar la parte hendida de la clavija y hacer hundir esta; luego con
ayuda del botador expulsar (sacar botando) la clavija y al empuñar el mango,
separar del tubo el mecanismo disparador.
En el lanzagranadas PIII-7II, que tiene mecanismo de bloqueo por cable, no se
separa el mecanismo disparador durante el desarme parcial.
4. Separar el mecanismo percutor; virar el lanzagranadas de modo que el
mecanismo percutor se ponga arriba (poner el lanzagranadas verticalmente)
manteniendo el tubo con la mano izquierda, con la derecha desenroscar el nicle
(valiéndose de la llave destornillador), y extraer desde la base del mecanismo
del percutor la aguja percusora, su muelle y casquillo de apoyo
5. Separar la tapa del cuerpo del mecanismo disparador; coger con la mano
izquierda el mecanismo del disparador y con la mano derecha (valiéndose de
la llave destornillador) desenroscando cuatro tornillos y quitar la tapa del cuerpo
del mecanismo disparador.
• MONTAJE.
El montaje se realiza de la forma inversa del montaje.
J. TIRO CON LANZACOHETES RPG 7V.
a. La instrucción técnica de tiro tiene por objetivos adiestra a los sirvientes del
lanzacohetes en el manejo del arma a fin de que estén en condiciones de
ejecutar un tiro eficaz contra los diferentes objetivos que se le pueda presentar
en el combate
b. la instrucción de tiro comprende 2 pasos:
• Instrucción preparatoria de tiro
• Practica de ejercicio de tiro (de instrucción y de combate)
K. INSTRUCCIÓN PREPARATORIA DE TIRO
a. La instrucción preparatoria tiene para objetivos proporcionar al Infante de
Marina los conocimientos necesarios para la ejecución del tiro y que permitan
un cumplimiento eficaz del arma y funciones
b. Durante el tiro contra blancos móviles, se puede utilizar el campo de tiro que
utiliza los tanques

92
c. Durante la instrucción preparatoria los sirvientes serán instruidos en los
siguientes en el mismo orden en que aparecen
(1) Posiciones de tirador
(2) Apreciación de distancias
(3) Apreciación de velocidad
(4) Apuntar del arma
(5) reglaje de los órganos de puntería del RPG
(6) Reglaje del dispositivo PUS-7
(7) Acción del dedo sobre el disparador
(8) Ejecución del tiro
L. POSICIONES DEL TIRADOR
Existen cuatro posiciones del tirador con el RPG
➢ POSICIONES DE TIRADOR DE PIE
➢ POSICIONES DEL TIRADOR DE RODILLAS
➢ POSICIONES DEL TIRADOR SENTADO
➢ POSICIÓN DEL TIRADOR TENDIDO
1. POSICIONES DE TIRADOR DE PIE
La mano derecha cogiendo el mecanismo de disparo y la mano izquierda
tomando la empaquetadora adicional.
2. POSICIONES DEL TIRADOR DE RODILLAS

93

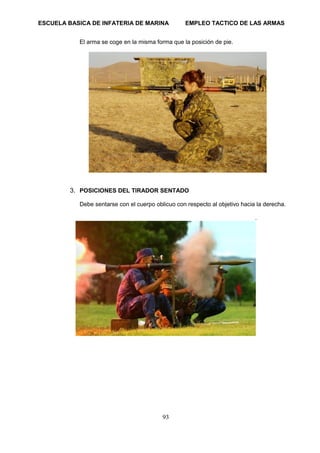

El arma se coge en la misma forma que la posición de pie.
3. POSICIONES DEL TIRADOR SENTADO
Debe sentarse con el cuerpo oblicuo con respecto al objetivo hacia la derecha.
.

94

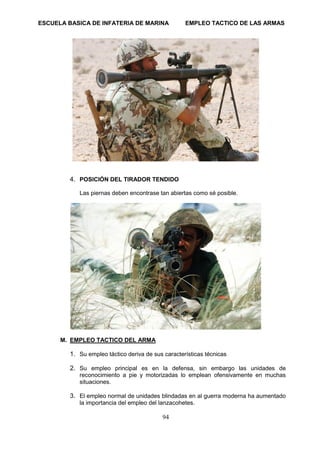

4. POSICIÓN DEL TIRADOR TENDIDO
Las piernas deben encontrase tan abiertas como sé posible.
M. EMPLEO TACTICO DEL ARMA
1. Su empleo táctico deriva de sus características técnicas
2. Su empleo principal es en la defensa, sin embargo las unidades de
reconocimiento a pie y motorizadas lo emplean ofensivamente en muchas
situaciones.
3. El empleo normal de unidades blindadas en al guerra moderna ha aumentado
la importancia del empleo del lanzacohetes.

95

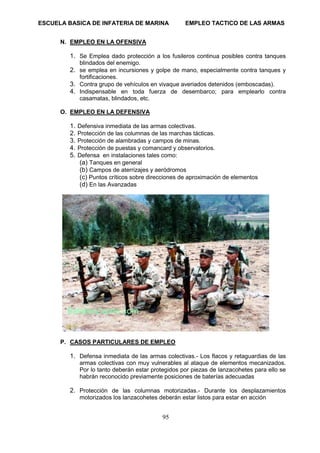

N. EMPLEO EN LA OFENSIVA
1. Se Emplea dado protección a los fusileros continua posibles contra tanques
blindados del enemigo.
2. se emplea en incursiones y golpe de mano, especialmente contra tanques y
fortificaciones.
3. Contra grupo de vehículos en vivaque averiados detenidos (emboscadas).
4. Indispensable en toda fuerza de desembarco; para emplearlo contra
casamatas, blindados, etc.
O. EMPLEO EN LA DEFENSIVA
1. Defensiva inmediata de las armas colectivas.
2. Protección de las columnas de las marchas tácticas.
3. Protección de alambradas y campos de minas.
4. Protección de puestas y comancard y observatorios.
5. Defensa en instalaciones tales como:
(a) Tanques en general
(b) Campos de aterrizajes y aeródromos
(c) Puntos críticos sobre direcciones de aproximación de elementos
(d) En las Avanzadas
P. CASOS PARTICULARES DE EMPLEO
1. Defensa inmediata de las armas colectivas.- Los flacos y retaguardias de las
armas colectivas con muy vulnerables al ataque de elementos mecanizados.
Por lo tanto deberán estar protegidos por piezas de lanzacohetes para ello se
habrán reconocido previamente posiciones de baterías adecuadas
2. Protección de las columnas motorizadas.- Durante los desplazamientos
motorizados los lanzacohetes deberán estar listos para estar en acción

96
3. Otros empleos.- Además de su empleo como proyectil, el cohete puede
emplearse como mina AT. , como instrumentos de demolición para destruir vías
férreas, estructuras de acero etc.
Q. TIPOS DE PROYECTILES QUE DISPARA
El lanzacohetes RPG-7v dispara los siguientes proyectiles:
a. Proyectil de carga hueca PG-7vc de color verde
b. Proyectil practico de cabeza de guerra inerte (solo la cabeza es de color negro
el resto es igual que el cohete PG-7V).
c. Cartuchos Cal. 7.62 mm. con bala trazadora del año 1943 (soviética) utilizando
el dispositivo PUS-7.
a. Proyectil de Carga Hueca RPG-7V
• Para su estudio se divide en cohete propiamente dicho y propulsor de
arranque
• Cohete propiamente dicho
• Comprende la cabeza de guerra, la espoleta y el propulsor reactivo o de
marcha

97

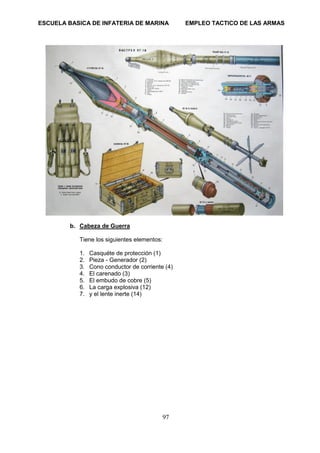

b. Cabeza de Guerra
Tiene los siguientes elementos:
1. Casquéte de protección (1)
2. Pieza - Generador (2)
3. Cono conductor de corriente (4)
4. El carenado (3)
5. El embudo de cobre (5)
6. La carga explosiva (12)
7. y el lente inerte (14)

98

99
ARNES DE TRANSPORTE PARA GRANADAS DE RPG 7V
EQUIPO PARA SIMULADOR DE RPG 7V

100

101
TEMARIO IV
MORTEROS

102
MORTERO M1 SUDAFRICANO
Cal. 60 mm.
1. CARACTERISTICAS
A. CARACTERÍSTICAS TÉCNICAS
a. Fabricación Sudafricana.
b. Es un arma de tiro curvo, ánima lisa y de avancarga.
c. Su enlace máximo está en función del tipo de granada, pudiendo llegar hasta
los 2,108 m. con granada explosiva y con sobrecarga (4 + S).
d. Dispara cuatro clases de granada (explosiva, fumígena, iluminante y de
instrucción)
e. Su velocidad de tiro es de 18 a 30 disparos por minuto.
f. Su transporte puede ser a brazo, al hombro, a la espalda y aerotransportado,
separado en tres cargas (tubo, afuste y placa de base) y por sus respectivos
sirvientes.
B. CARACTERÍSTICAS TÁCTICAS
a. Es un arma de avanzada
b. De buena precisión hasta su alcance máximo
c. Gran movilidad táctica debido a su poco peso por la rapidez con que puede
entrar en batería.
d. La curvatura de su trayectoria, le permite disparar por encima de las topas
amigas, disimular el arma y alcanzar objetivos desenfilados.
e. Es un arma de apoyo orgánica de la compañía de fusileros.
f. Su campo de tiro en elevación va de 800 a 1,600 milésimo, y en dirección es
de 6,400 milésimo.
g. Gran capacidad de transportar sus tiros dentro de los 360° gracias a la forma
de su placa de base.
h. Entra en batería con deriva cero milésimas, y elevación (ángulo) 1,200.
i.

103

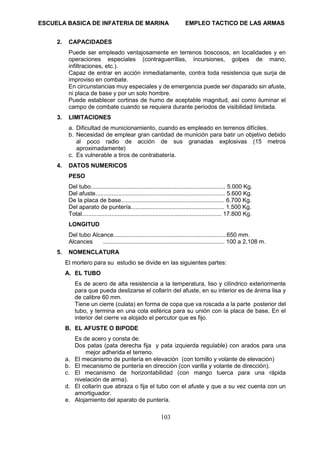

2. CAPACIDADES
Puede ser empleado ventajosamente en terrenos boscosos, en localidades y en
operaciones especiales (contraguerrillas, incursiones, golpes de mano,
infiltraciones, etc.).
Capaz de entrar en acción inmediatamente, contra toda resistencia que surja de
improviso en combate.
En circunstancias muy especiales y de emergencia puede ser disparado sin afuste,
ni placa de base y por un solo hombre.
Puede establecer cortinas de humo de aceptable magnitud, así como iluminar el
campo de combate cuando se requiera durante periodos de visibilidad limitada.
3. LIMITACIONES
a. Dificultad de municionamiento, cuando es empleado en terrenos difíciles.
b. Necesidad de emplear gran cantidad de munición para batir un objetivo debido
al poco radio de acción de sus granadas explosivas (15 metros
aproximadamente)
c. Es vulnerable a tiros de contrabatería.
4. DATOS NUMERICOS
PESO
Del tubo.................................................................................. 5.000 Kg.
Del afuste............................................................................... 5.600 Kg.
De la placa de base............................................................... 6.700 Kg.
Del aparato de puntería......................................................... 1.500 Kg.
Total..................................................................................... 17.800 Kg.
LONGITUD
Del tubo Alcance.....................................................................650 mm.
Alcances .......................................................................... 100 a 2,108 m.
5. NOMENCLATURA
El mortero para su estudio se divide en las siguientes partes:
A. EL TUBO
Es de acero de alta resistencia a la temperatura, liso y cilíndrico exteriormente
para que pueda deslizarse el collarín del afuste, en su interior es de ánima lisa y
de calibre 60 mm.
Tiene un cierre (culata) en forma de copa que va roscada a la parte posterior del
tubo, y termina en una cola esférica para su unión con la placa de base, En el
interior del cierre va alojado el percutor que es fijo.
B. EL AFUSTE O BIPODE
Es de acero y consta de:
Dos patas (pata derecha fija y pata izquierda regulable) con arados para una
mejor adherida el terreno.
a. El mecanismo de puntería en elevación (con tornillo y volante de elevación)
b. El mecanismo de puntería en dirección (con varilla y volante de dirección).
c. El mecanismo de horizontabilidad (con mango tuerca para una rápida
nivelación de arma).
d. El collarín que abraza o fija el tubo con el afuste y que a su vez cuenta con un
amortiguador.
e. Alojamiento del aparato de puntería.

104

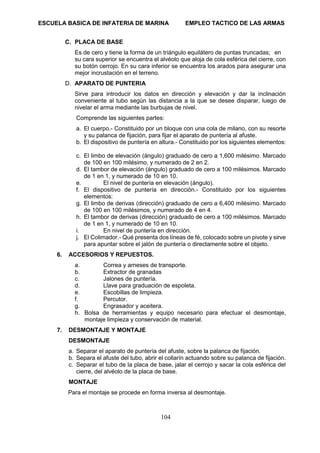

C. PLACA DE BASE
Es de cero y tiene la forma de un triángulo equilátero de puntas truncadas; en
su cara superior se encuentra el alvéolo que aloja de cola esférica del cierre, con
su botón cerrojo. En su cara inferior se encuentra los arados para asegurar una
mejor incrustación en el terreno.
D. APARATO DE PUNTERIA
Sirve para introducir los datos en dirección y elevación y dar la inclinación
conveniente al tubo según las distancia a la que se desee disparar, luego de
nivelar el arma mediante las burbujas de nivel.
Comprende las siguientes partes:
a. El cuerpo.- Constituido por un bloque con una cola de milano, con su resorte
y su palanca de fijación, para fijar el aparato de puntería al afuste.
b. El dispositivo de puntería en altura.- Constituido por los siguientes elementos:
c. El limbo de elevación (ángulo) graduado de cero a 1,600 milésimo. Marcado
de 100 en 100 milésimo, y numerado de 2 en 2.
d. El tambor de elevación (ángulo) graduado de cero a 100 milésimos. Marcado
de 1 en 1, y numerado de 10 en 10.
e. El nivel de puntería en elevación (ángulo).
f. El dispositivo de puntería en dirección.- Constituido por los siguientes
elementos:
g. El limbo de derivas (dirección) graduado de cero a 6,400 milésimo. Marcado
de 100 en 100 milésimos, y numerado de 4 en 4.
h. El tambor de derivas (dirección) graduado de cero a 100 milésimos. Marcado
de 1 en 1, y numerado de 10 en 10.
i. En nivel de puntería en dirección.
j. El Colimador.- Qué presenta dos líneas de fé, colocado sobre un pivote y sirve
para apuntar sobre el jalón de puntería o directamente sobre el objeto.
6. ACCESORIOS Y REPUESTOS.
a. Correa y arneses de transporte.
b. Extractor de granadas
c. Jalones de puntería.
d. Llave para graduación de espoleta.
e. Escobillas de limpieza.
f. Percutor.
g. Engrasador y aceitera.
h. Bolsa de herramientas y equipo necesario para efectuar el desmontaje,
montaje limpieza y conservación de material.
DESMONTAJE
a. Separar el aparato de puntería del afuste, sobre la palanca de fijación.
b. Separa el afuste del tubo, abrir el collarín actuando sobre su palanca de fijación.
c. Separar el tubo de la placa de base, jalar el cerrojo y sacar la cola esférica del
cierre, del alvéolo de la placa de base.
MONTAJE
Para el montaje se procede en forma inversa al desmontaje.

105

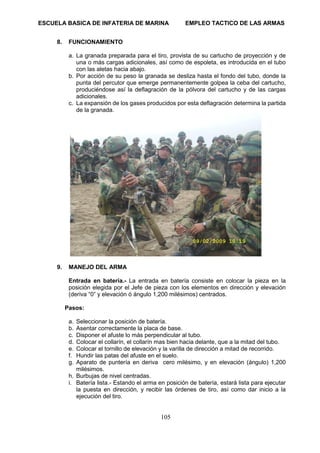

8. FUNCIONAMIENTO
a. La granada preparada para el tiro, provista de su cartucho de proyección y de
una o más cargas adicionales, así como de espoleta, es introducida en el tubo
con las aletas hacia abajo.
b. Por acción de su peso la granada se desliza hasta el fondo del tubo, donde la
punta del percutor que emerge permanentemente golpea la ceba del cartucho,
produciéndose así la deflagración de la pólvora del cartucho y de las cargas
adicionales.
c. La expansión de los gases producidos por esta deflagración determina la partida
de la granada.
9. MANEJO DEL ARMA
Entrada en batería.- La entrada en batería consiste en colocar la pieza en la
posición elegida por el Jefe de pieza con los elementos en dirección y elevación
(deriva “0” y elevación ó ángulo 1,200 milésimos) centrados.
Pasos:
a. Seleccionar la posición de batería.
b. Asentar correctamente la placa de base.
c. Disponer el afuste lo más perpendicular al tubo.
d. Colocar el collarín, el collarín mas bien hacia delante, que a la mitad del tubo.
e. Colocar el tornillo de elevación y la varilla de dirección a mitad de recorrido.
f. Hundir las patas del afuste en el suelo.
g. Aparato de puntería en deriva cero milésimo, y en elevación (ángulo) 1,200
milésimos.
h. Burbujas de nivel centradas.
i. Batería lista.- Estando el arma en posición de batería, estará lista para ejecutar
la puesta en dirección, y recibir las órdenes de tiro, así como dar inicio a la
ejecución del tiro.

106

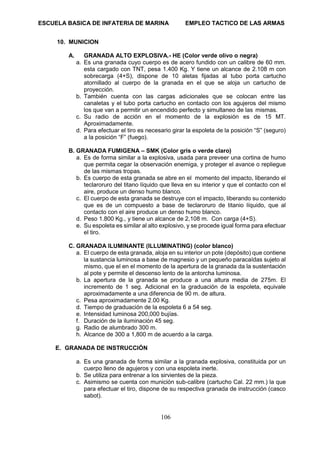

10. MUNICION
A. GRANADA ALTO EXPLOSIVA.- HE (Color verde olivo o negra)
a. Es una granada cuyo cuerpo es de acero fundido con un calibre de 60 mm.
esta cargado con TNT, pesa 1.400 Kg. Y tiene un alcance de 2.108 m con
sobrecarga (4+S), dispone de 10 aletas fijadas al tubo porta cartucho
atornillado al cuerpo de la granada en el que se aloja un cartucho de
proyección.
b. También cuenta con las cargas adicionales que se colocan entre las
canaletas y el tubo porta cartucho en contacto con los agujeros del mismo
los que van a permitir un encendido perfecto y simultaneo de las mismas.
c. Su radio de acción en el momento de la explosión es de 15 MT.
Aproximadamente.
d. Para efectuar el tiro es necesario girar la espoleta de la posición “S” (seguro)
a la posición “F” (fuego).
B. GRANADA FUMIGENA – SMK (Color gris o verde claro)
a. Es de forma similar a la explosiva, usada para preveer una cortina de humo
que permita cegar la observación enemiga, y proteger el avance o repliegue
de las mismas tropas.
b. Es cuerpo de esta granada se abre en el momento del impacto, liberando el
teclaroruro del titano líquido que lleva en su interior y que el contacto con el
aire, produce un denso humo blanco.
c. El cuerpo de esta granada se destruye con el impacto, liberando su contenido
que es de un compuesto a base de teclaroruro de titanio líquido, que al
contacto con el aire produce un denso humo blanco.
d. Peso 1.800 Kg., y tiene un alcance de 2,108 m. Con carga (4+S).
e. Su espoleta es similar al alto explosivo, y se procede igual forma para efectuar
el tiro.
C. GRANADA ILUMINANTE (ILLUMINATING) (color blanco)
a. El cuerpo de esta granada, aloja en su interior un pote (depósito) que contiene
la sustancia luminosa a base de magnesio y un pequeño paracaídas sujeto al
mismo, que el en el momento de la apertura de la granada da la sustentación
al pote y permite el descenso lento de la antorcha luminosa.
b. La apertura de la granada se produce a una altura media de 275m. El
incremento de 1 seg. Adicional en la graduación de la espoleta, equivale
aproximadamente a una diferencia de 90 m. de altura.
c. Pesa aproximadamente 2.00 Kg.
d. Tiempo de graduación de la espoleta 6 a 54 seg.
e. Intensidad luminosa 200,000 bujías.
f. Duración de la iluminación 45 seg.
g. Radio de alumbrado 300 m.
h. Alcance de 300 a 1,800 m de acuerdo a la carga.
E. GRANADA DE INSTRUCCIÓN
a. Es una granada de forma similar a la granada explosiva, constituida por un
cuerpo lleno de agujeros y con una espoleta inerte.
b. Se utiliza para entrenar a los sirvientes de la pieza.
c. Asimismo se cuenta con munición sub-calibre (cartucho Cal. 22 mm.) la que
para efectuar el tiro, dispone de su respectiva granada de instrucción (casco
sabot).

107

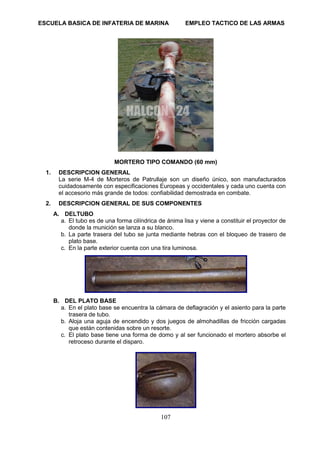

MORTERO TIPO COMANDO (60 mm)
1. DESCRIPCION GENERAL
La serie M-4 de Morteros de Patrullaje son un diseño único, son manufacturados
cuidadosamente con especificaciones Europeas y occidentales y cada uno cuenta con
el accesorio más grande de todos: confiabilidad demostrada en combate.
2. DESCRIPCION GENERAL DE SUS COMPONENTES
A. DELTUBO
a. El tubo es de una forma cilíndrica de ánima lisa y viene a constituir el proyector de
donde la munición se lanza a su blanco.
b. La parte trasera del tubo se junta mediante hebras con el bloqueo de trasero de
plato base.
c. En la parte exterior cuenta con una tira luminosa.
B. DEL PLATO BASE
a. En el plato base se encuentra la cámara de deflagración y el asiento para la parte
trasera de tubo.
b. Aloja una aguja de encendido y dos juegos de almohadillas de fricción cargadas
que están contenidas sobre un resorte.
c. El plato base tiene una forma de domo y al ser funcionado el mortero absorbe el
retroceso durante el disparo.

108

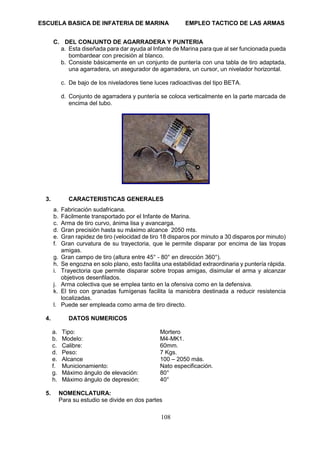

C. DEL CONJUNTO DE AGARRADERA Y PUNTERIA
a. Esta diseñada para dar ayuda al Infante de Marina para que al ser funcionada pueda
bombardear con precisión al blanco.
b. Consiste básicamente en un conjunto de puntería con una tabla de tiro adaptada,
una agarradera, un asegurador de agarradera, un cursor, un nivelador horizontal.
c. De bajo de los niveladores tiene luces radioactivas del tipo BETA.
d. Conjunto de agarradera y puntería se coloca verticalmente en la parte marcada de
encima del tubo.
3. CARACTERISTICAS GENERALES
a. Fabricación sudafricana.
b. Fácilmente transportado por el Infante de Marina.
c. Arma de tiro curvo, ánima lisa y avancarga.
d. Gran precisión hasta su máximo alcance 2050 mts.
e. Gran rapidez de tiro (velocidad de tiro 18 disparos por minuto a 30 disparos por minuto)
f. Gran curvatura de su trayectoria, que le permite disparar por encima de las tropas
amigas.
g. Gran campo de tiro (altura entre 45° - 80° en dirección 360°).
h. Se engozna en solo plano, esto facilita una estabilidad extraordinaria y puntería rápida.
i. Trayectoria que permite disparar sobre tropas amigas, disimular el arma y alcanzar
objetivos desenfilados.
j. Arma colectiva que se emplea tanto en la ofensiva como en la defensiva.
k. El tiro con granadas fumígenas facilita la maniobra destinada a reducir resistencia
localizadas.
l. Puede ser empleada como arma de tiro directo.
4. DATOS NUMERICOS
a. Tipo: Mortero
b. Modelo: M4-MK1.
c. Calibre: 60mm.
d. Peso: 7 Kgs.
e. Alcance 100 – 2050 más.
f. Municionamiento: Nato especificación.
g. Máximo ángulo de elevación: 80°
h. Máximo ángulo de depresión: 40°
5. NOMENCLATURA:
Para su estudio se divide en dos partes

109

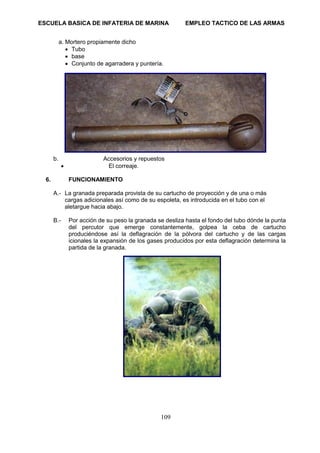

a. Mortero propiamente dicho
• Tubo
• base
• Conjunto de agarradera y puntería.
b. Accesorios y repuestos
• El correaje.
6. FUNCIONAMIENTO
A.- La granada preparada provista de su cartucho de proyección y de una o más
cargas adicionales así como de su espoleta, es introducida en el tubo con el
aletargue hacia abajo.
B.- Por acción de su peso la granada se desliza hasta el fondo del tubo dónde la punta
del percutor que emerge constantemente, golpea la ceba de cartucho
icionales la expansión de los gases producidos por esta deflagración determina la
partida de la granada.

110

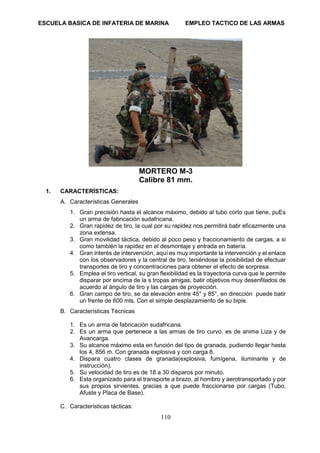

MORTERO M-3
Calibre 81 mm.
1. CARACTERÍSTICAS:
A. Características Generales
1. Gran precisión hasta el alcance máximo, debido al tubo corto que tiene, puEs
un arma de fabricación sudafricana.
2. Gran rapidez de tiro, la cual por su rapidez nos permitirá batir eficazmente una
zona extensa.
3. Gran movilidad táctica, debido al poco peso y fraccionamiento de cargas, a si
como también la rapidez en el desmontaje y entrada en batería.
4. Gran interés de intervención, aquí es muy importante la intervención y el enlace
con los observadores y la central de tiro, teniéndose la posibilidad de efectuar
transportes de tiro y concentraciones para obtener el efecto de sorpresa.
5. Emplea el tiro vertical, su gran flexibilidad es la trayectoria curva que le permite
disparar por encima de la s tropas amigas, batir objetivos muy desenfilados de
acuerdo al ángulo de tiro y las cargas de proyección.
6. Gran campo de tiro, se da elevación entre 45° y 85°, en dirección puede batir
un frente de 600 mls. Con el simple desplazamiento de su bipie.
B. Características Técnicas
1. Es un arma de fabricación sudafricana.
2. Es un arma que pertenece a las armas de tiro curvo, es de anima Liza y de
Avancarga.
3. Su alcance máximo esta en función del tipo de granada, pudiendo llegar hasta
los 4, 856 m. Con granada explosiva y con carga 8.
4. Dispara cuatro clases de granada(explosiva, fumígena, iluminante y de
instrucción).
5. Su velocidad de tiro es de 18 a 30 disparos por minuto.
6. Esta organizado para el transporte a brazo, al hombro y aerotransportado y por
sus propios sirvientes, gracias a que puede fraccionarse por cargas (Tubo,
Afuste y Placa de Base).
C. Características tácticas:

111

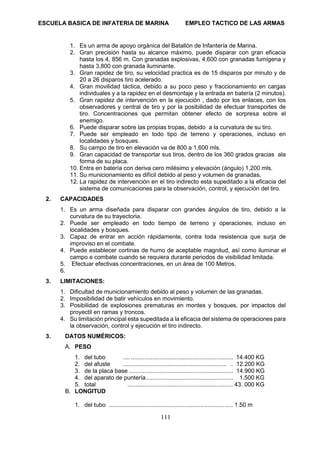

1. Es un arma de apoyo orgánica del Batallón de Infantería de Marina.
2. Gran precisión hasta su alcance máximo, puede disparar con gran eficacia
hasta los 4, 856 m. Con granadas explosivas, 4,600 con granadas fumígena y
hasta 3,800 con granada iluminante.
3. Gran rapidez de tiro, su velocidad practica es de 15 disparos por minuto y de
20 a 26 disparos tiro acelerado.
4. Gran movilidad táctica, debido a su poco peso y fraccionamiento en cargas
individuales y a la rapidez en el desmontaje y la entrada en batería (2 minutos).
5. Gran rapidez de intervención en la ejecución , dado por los enlaces, con los
observadores y central de tiro y por la posibilidad de efectuar transportes de
tiro. Concentraciones que permitan obtener efecto de sorpresa sobre el
enemigo.
6. Puede disparar sobre las propias tropas, debido a la curvatura de su tiro.
7. Puede ser empleado en todo tipo de terreno y operaciones, incluso en
localidades y bosques.
8. Su campo de tiro en elevación va de 800 a 1,600 mls.
9. Gran capacidad de transportar sus tiros, dentro de los 360 grados gracias ala
forma de su placa.
10. Entra en batería con deriva cero milésimo y elevación (ángulo) 1,200 mls.
11. Su municionamiento es difícil debido al peso y volumen de granadas.
12. La rapidez de intervención en el tiro indirecto esta supeditado a la eficacia del
sistema de comunicaciones para la observación, control, y ejecución del tiro.
2. CAPACIDADES
1. Es un arma diseñada para disparar con grandes ángulos de tiro, debido a la
curvatura de su trayectoria.
2. Puede ser empleado en todo tiempo de terreno y operaciones, incluso en
localidades y bosques.
3. Capaz de entrar en acción rápidamente, contra toda resistencia que surja de
improviso en el combate.
4. Puede establecer cortinas de humo de aceptable magnitud, así como iluminar el
campo e combate cuando se requiera durante periodos de visibilidad limitada.
5. Efectuar efectivas concentraciones, en un área de 100 Metros.
6.
3. LIMITACIONES:
1. Dificultad de municionamiento debido al peso y volumen de las granadas.
2. Imposibilidad de batir vehículos en movimiento.
3. Posibilidad de explosiones prematuras en montes y bosques, por impactos del
proyectil en ramas y troncos.
4. Su limitación principal esta supeditada a la eficacia del sistema de operaciones para
la observación, control y ejecución el tiro indirecto.
3. DATOS NUMÉRICOS:
A. PESO
1. del tubo .... ............................................................. 14.400 KG
2. del afuste ............................................................... .. 12.200 KG
3. de la placa base .............................................................. 14.900 KG
4. del aparato de puntería.................................................... 1.500 KG
5. total ............................................................... 43. 000 KG
B. LONGITUD
1. del tubo ...................................................................... ..... 1.50 m

112

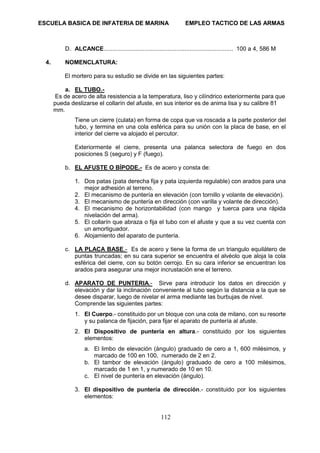

D. ALCANCE............................................................................. 100 a 4, 586 M
4. NOMENCLATURA:
El mortero para su estudio se divide en las siguientes partes:
a. EL TUBO.-
Es de acero de alta resistencia a la temperatura, liso y cilíndrico exteriormente para que
pueda deslizarse el collarín del afuste, en sus interior es de anima lisa y su calibre 81
mm.
Tiene un cierre (culata) en forma de copa que va roscada a la parte posterior del
tubo, y termina en una cola esférica para su unión con la placa de base, en el
interior del cierre va alojado el percutor.
Exteriormente el cierre, presenta una palanca selectora de fuego en dos
posiciones S (seguro) y F (fuego).
b. EL AFUSTE O BÍPODE.- Es de acero y consta de:
1. Dos patas (pata derecha fija y pata izquierda regulable) con arados para una
mejor adhesión al terreno.
2. El mecanismo de puntería en elevación (con tornillo y volante de elevación).
3. El mecanismo de puntería en dirección (con varilla y volante de dirección).
4. El mecanismo de horizontabilidad (con mango y tuerca para una rápida
nivelación del arma).
5. El collarín que abraza o fija el tubo con el afuste y que a su vez cuenta con
un amortiguador.
6. Alojamiento del aparato de puntería.
c. LA PLACA BASE.- Es de acero y tiene la forma de un triangulo equilátero de
puntas truncadas; en su cara superior se encuentra el alvéolo que aloja la cola
esférica del cierre, con su botón cerrojo. En su cara inferior se encuentran los
arados para asegurar una mejor incrustación ene el terreno.
d. APARATO DE PUNTERIA.- Sirve para introducir los datos en dirección y
elevación y dar la inclinación conveniente al tubo según la distancia a la que se
desee disparar, luego de nivelar el arma mediante las burbujas de nivel.
Comprende las siguientes partes:
1. El Cuerpo.- constituido por un bloque con una cola de milano, con su resorte
y su palanca de fijación, para fijar el aparato de puntería al afuste.
2. El Dispositivo de puntería en altura.- constituido por los siguientes
elementos:
a. El limbo de elevación (ángulo) graduado de cero a 1, 600 milésimos, y
marcado de 100 en 100, numerado de 2 en 2.
b. El tambor de elevación (ángulo) graduado de cero a 100 milésimos,
marcado de 1 en 1, y numerado de 10 en 10.
c. El nivel de puntería en elevación (ángulo).
3. El dispositivo de puntería de dirección.- constituido por los siguientes
elementos:

113

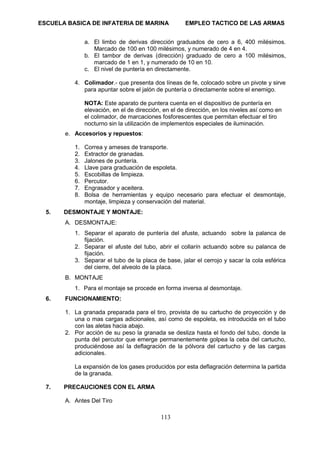

a. El limbo de derivas dirección graduados de cero a 6, 400 milésimos.
Marcado de 100 en 100 milésimos, y numerado de 4 en 4.
b. El tambor de derivas (dirección) graduado de cero a 100 milésimos,
marcado de 1 en 1, y numerado de 10 en 10.
c. El nivel de puntería en directamente.
4. Colimador.- que presenta dos líneas de fe, colocado sobre un pivote y sirve
para apuntar sobre el jalón de puntería o directamente sobre el enemigo.
NOTA: Este aparato de puntera cuenta en el dispositivo de puntería en
elevación, en el de dirección, en el de dirección, en los niveles así como en
el colimador, de marcaciones fosforescentes que permitan efectuar el tiro
nocturno sin la utilización de implementos especiales de iluminación.
e. Accesorios y repuestos:
1. Correa y arneses de transporte.
2. Extractor de granadas.
3. Jalones de puntería.
4. Llave para graduación de espoleta.
5. Escobillas de limpieza.
6. Percutor.
7. Engrasador y aceitera.
8. Bolsa de herramientas y equipo necesario para efectuar el desmontaje,
montaje, limpieza y conservación del material.
5. DESMONTAJE Y MONTAJE:
A. DESMONTAJE:
1. Separar el aparato de puntería del afuste, actuando sobre la palanca de
fijación.
2. Separar el afuste del tubo, abrir el collarín actuando sobre su palanca de
fijación.
3. Separar el tubo de la placa de base, jalar el cerrojo y sacar la cola esférica
del cierre, del alveolo de la placa.
B. MONTAJE
1. Para el montaje se procede en forma inversa al desmontaje.
6. FUNCIONAMIENTO:
1. La granada preparada para el tiro, provista de su cartucho de proyección y de
una o mas cargas adicionales, así como de espoleta, es introducida en el tubo
con las aletas hacia abajo.
2. Por acción de su peso la granada se desliza hasta el fondo del tubo, donde la
punta del percutor que emerge permanentemente golpea la ceba del cartucho,
adicionales.
La expansión de los gases producidos por esta deflagración determina la partida
de la granada.
7. PRECAUCIONES CON EL ARMA
A. Antes Del Tiro

114

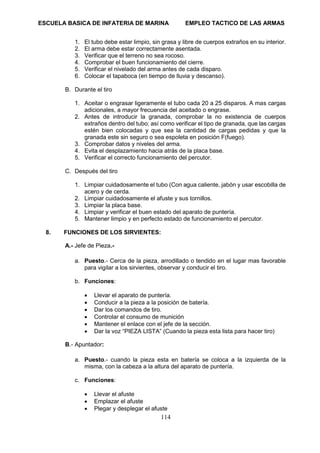

1. El tubo debe estar limpio, sin grasa y libre de cuerpos extraños en su interior.
2. El arma debe estar correctamente asentada.
3. Verificar que el terreno no sea rocoso.
4. Comprobar el buen funcionamiento del cierre.
5. Verificar el nivelado del arma antes de cada disparo.
6. Colocar el tapaboca (en tiempo de lluvia y descanso).
B. Durante el tiro
1. Aceitar o engrasar ligeramente el tubo cada 20 a 25 disparos. A mas cargas
adicionales, a mayor frecuencia del aceitado o engrase.
2. Antes de introducir la granada, comprobar la no existencia de cuerpos
extraños dentro del tubo; así como verificar el tipo de granada, que las cargas
estén bien colocadas y que sea la cantidad de cargas pedidas y que la
granada este sin seguro o sea espoleta en posición F(fuego).
3. Comprobar datos y niveles del arma.
4. Evita el desplazamiento hacia atrás de la placa base.
5. Verificar el correcto funcionamiento del percutor.
C. Después del tiro
1. Limpiar cuidadosamente el tubo (Con agua caliente, jabón y usar escobilla de
acero y de cerda.
2. Limpiar cuidadosamente el afuste y sus tornillos.
3. Limpiar la placa base.
4. Limpiar y verificar el buen estado del aparato de puntería.
5. Mantener limpio y en perfecto estado de funcionamiento el percutor.
8. FUNCIONES DE LOS SIRVIENTES:
A.- Jefe de Pieza.-
a. Puesto.- Cerca de la pieza, arrodillado o tendido en el lugar mas favorable
para vigilar a los sirvientes, observar y conducir el tiro.
b. Funciones:
• Llevar el aparato de puntería.
• Conducir a la pieza a la posición de batería.
• Dar los comandos de tiro.
• Controlar el consumo de munición
• Mantener el enlace con el jefe de la sección.
• Dar la voz “PIEZA LISTA” (Cuando la pieza esta lista para hacer tiro)
B.- Apuntador:
a. Puesto.- cuando la pieza esta en batería se coloca a la izquierda de la
misma, con la cabeza a la altura del aparato de puntería.
c. Funciones:
• Llevar el afuste
• Emplazar el afuste
• Plegar y desplegar el afuste

115

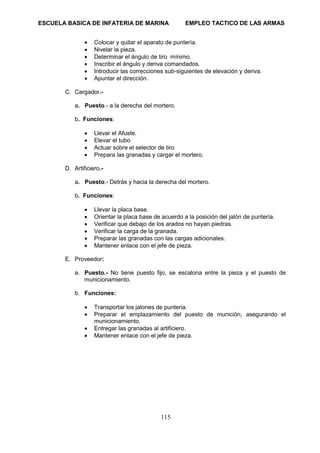

• Colocar y quitar el aparato de puntería.
• Nivelar la pieza.
• Determinar el ángulo de tiro mínimo.
• Inscribir el ángulo y deriva comandados.
• Introducir las correcciones sub-siguientes de elevación y deriva.
• Apuntar el dirección.
C. Cargador.-
a. Puesto.- a la derecha del mortero.
b. Funciones:
• Llevar el Afuste.
• Elevar el tubo
• Actuar sobre el selector de tiro
• Prepara las granadas y cargar el mortero.
D. Artificiero.-
a. Puesto.- Detrás y hacia la derecha del mortero.
b. Funciones:
• Llevar la placa base.
• Orientar la placa base de acuerdo a la posición del jalón de puntería.
• Verificar que debajo de los arados no hayan piedras.
• Verificar la carga de la granada.
• Preparar las granadas con las cargas adicionales.
• Mantener enlace con el jefe de pieza.
E. Proveedor:
a. Puesto.- No tiene puesto fijo, se escalona entre la pieza y el puesto de
municionamiento.
b. Funciones:
• Transportar los jalones de punteria.
• Preparar el emplazamiento del puesto de munición, asegurando el
municionamiento.
• Entregar las granadas al artificiero.
• Mantener enlace con el jefe de pieza.

116

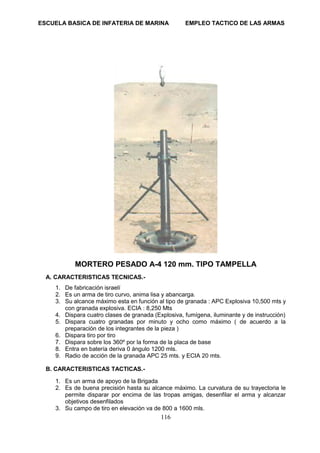

MORTERO PESADO A-4 120 mm. TIPO TAMPELLA
A. CARACTERISTICAS TECNICAS.-
1. De fabricación israelí
2. Es un arma de tiro curvo, anima lisa y abancarga.
3. Su alcance máximo esta en función al tipo de granada : APC Explosiva 10,500 mts y
con granada explosiva. ECIA : 8,250 Mts
4. Dispara cuatro clases de granada (Explosiva, fumígena, iluminante y de instrucción)
5. Dispara cuatro granadas por minuto y ocho como máximo ( de acuerdo a la
preparación de los integrantes de la pieza )
6. Dispara tiro por tiro
7. Dispara sobre los 360º por la forma de la placa de base
8. Entra en batería deriva 0 ángulo 1200 mls.
9. Radio de acción de la granada APC 25 mts. y ECIA 20 mts.
B. CARACTERISTICAS TACTICAS.-
1. Es un arma de apoyo de la Brigada
2. Es de buena precisión hasta su alcance máximo. La curvatura de su trayectoria le
permite disparar por encima de las tropas amigas, desenfilar el arma y alcanzar
objetivos desenfilados
3. Su campo de tiro en elevación va de 800 a 1600 mls.

117

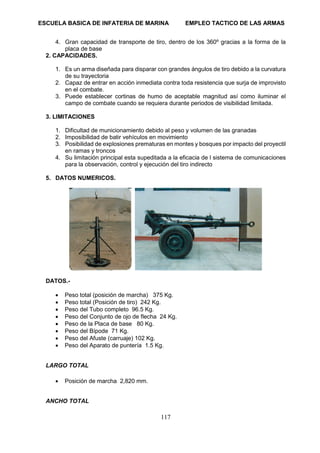

4. Gran capacidad de transporte de tiro, dentro de los 360º gracias a la forma de la
placa de base
2. CAPACIDADES.
1. Es un arma diseñada para disparar con grandes ángulos de tiro debido a la curvatura
de su trayectoria
2. Capaz de entrar en acción inmediata contra toda resistencia que surja de improvisto
en el combate.
3. Puede establecer cortinas de humo de aceptable magnitud así como iluminar el
campo de combate cuando se requiera durante periodos de visibilidad limitada.
3. LIMITACIONES
1. Dificultad de municionamiento debido al peso y volumen de las granadas
2. Imposibilidad de batir vehículos en movimiento
3. Posibilidad de explosiones prematuras en montes y bosques por impacto del proyectil
en ramas y troncos
4. Su limitación principal esta supeditada a la eficacia de l sistema de comunicaciones
para la observación, control y ejecución del tiro indirecto
5. DATOS NUMERICOS.
DATOS.-
• Peso total (posición de marcha) 375 Kg.
• Peso total (Posición de tiro) 242 Kg.
• Peso del Tubo completo 96.5 Kg.
• Peso del Conjunto de ojo de flecha 24 Kg.
• Peso de la Placa de base 80 Kg.
• Peso del Bípode 71 Kg.
• Peso del Afuste (carruaje) 102 Kg.
• Peso del Aparato de puntería 1.5 Kg.
LARGO TOTAL
• Posición de marcha 2,820 mm.
ANCHO TOTAL

118

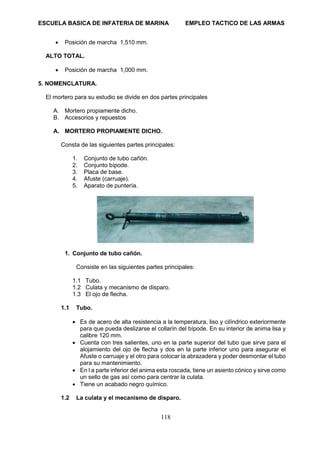

ALTO TOTAL.
5. NOMENCLATURA.
El mortero para su estudio se divide en dos partes principales
A. Mortero propiamente dicho.
B. Accesorios y repuestos
A. MORTERO PROPIAMENTE DICHO.
Consta de las siguientes partes principales:
1. Conjunto de tubo cañón.
2. Conjunto bípode.
3. Placa de base.
4. Afuste (carruaje).
5. Aparato de puntería.
1. Conjunto de tubo cañón.
Consiste en las siguientes partes principales:
1.1 Tubo.
1.2 Culata y mecanismo de disparo.
1.3 El ojo de flecha.
1.1 Tubo.
• Es de acero de alta resistencia a la temperatura, liso y cilíndrico exteriormente
para que pueda deslizarse el collarín del bípode. En su interior de anima lisa y
calibre 120 mm.
• Cuenta con tres salientes, uno en la parte superior del tubo que sirve para el
alojamiento del ojo de flecha y dos en la parte inferior uno para asegurar el
Afuste o carruaje y el otro para colocar la abrazadera y poder desmontar el tubo
para su mantenimiento.
• En l a parte inferior del anima esta roscada, tiene un asiento cónico y sirve como
un sello de gas así como para centrar la culata.
• Tiene un acabado negro químico.
1.2 La culata y el mecanismo de disparo.

119
La culata.- Tiene la forma de una copa que va roscada por la parte interior del
tubo y termina en una cola esférica para su unión con la placa de base, al lado
derecho se encuentra la palanca de armar, al lado izquierdo el selector de tiro
(S) que significa fuego y (F) que significa seguro, en la parte interna se
encuentra el haz y su guía, en la parte superior se encuentra el porta percutor
y su percutor.
1.3 El Ojo y su flecha.
Es de acero es de alta resistencia. Esta montado sobre dos casquillos de
bronce. La placa delantera esta provista de dos asas de transporte, el reten de
resorte y el dispositivo de bayoneta para trabarlo al tubo y esta dotado de un
anillo de bronce para evitar que se pueda dañar el anima del tubo. Cuenta con
un niple de engrase para poder lubricar todo el conjunto.
2. Conjunto del bípode.
Consta de las siguientes partes principales:
2.1 Patas del bípode.
2.2 Conjunto de elevación.
2.3 Conjunto de dirección.
2.4 Freno de retroceso.
2.5 Engranaje corrector de divergencias.
2.1 Patas del bípode.
Son de tubos de acero sin costura que han sido unidos al alojamiento del
engranaje de elevación.
Terminan en dos patas con espigas (arados), que son introducidos en la tierra y
se afianzan durante el tiro, cuenta con su máxima abertura cuya longitud puede
ser modificada para poder emplazar el mortero en diferentes clases de terreno.
2.2 Conjunto de elevación.

120

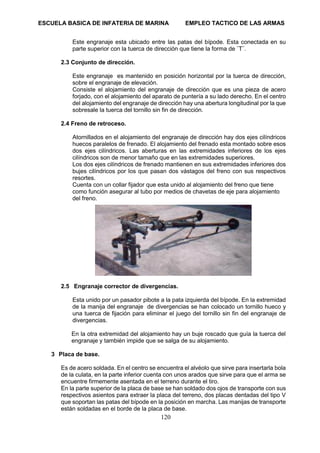

Este engranaje esta ubicado entre las patas del bípode. Esta conectada en su
parte superior con la tuerca de dirección que tiene la forma de ¨T¨.
2.3 Conjunto de dirección.
Este engranaje es mantenido en posición horizontal por la tuerca de dirección,
sobre el engranaje de elevación.
Consiste el alojamiento del engranaje de dirección que es una pieza de acero
forjado, con el alojamiento del aparato de puntería a su lado derecho. En el centro
del alojamiento del engranaje de dirección hay una abertura longitudinal por la que
sobresale la tuerca del tornillo sin fin de dirección.
2.4 Freno de retroceso.
Atornillados en el alojamiento del engranaje de dirección hay dos ejes cilíndricos
huecos paralelos de frenado. El alojamiento del frenado esta montado sobre esos
dos ejes cilíndricos. Las aberturas en las extremidades inferiores de los ejes
cilíndricos son de menor tamaño que en las extremidades superiores.
Los dos ejes cilíndricos de frenado mantienen en sus extremidades inferiores dos
bujes cilíndricos por los que pasan dos vástagos del freno con sus respectivos
resortes.
Cuenta con un collar fijador que esta unido al alojamiento del freno que tiene
como función asegurar al tubo por medios de chavetas de eje para alojamiento
del freno.
2.5 Engranaje corrector de divergencias.
Esta unido por un pasador pibote a la pata izquierda del bípode. En la extremidad
de la manija del engranaje de divergencias se han colocado un tornillo hueco y
una tuerca de fijación para eliminar el juego del tornillo sin fin del engranaje de
divergencias.
En la otra extremidad del alojamiento hay un buje roscado que guía la tuerca del
engranaje y también impide que se salga de su alojamiento.
3 Placa de base.
Es de acero soldada. En el centro se encuentra el alvéolo que sirve para insertarla bola
de la culata, en la parte inferior cuenta con unos arados que sirve para que el arma se
encuentre firmemente asentada en el terreno durante el tiro.
En la parte superior de la placa de base se han soldado dos ojos de transporte con sus
respectivos asientos para extraer la placa del terreno, dos placas dentadas del tipo V
que soportan las patas del bípode en la posición en marcha. Las manijas de transporte
están soldadas en el borde de la placa de base.

121

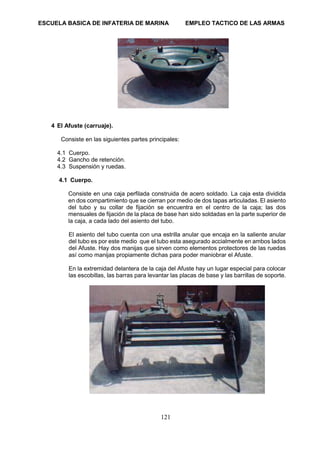

4 El Afuste (carruaje).
Consiste en las siguientes partes principales:
4.1 Cuerpo.
4.2 Gancho de retención.
4.3 Suspensión y ruedas.
4.1 Cuerpo.
Consiste en una caja perfilada construida de acero soldado. La caja esta dividida
en dos compartimiento que se cierran por medio de dos tapas articuladas. El asiento
del tubo y su collar de fijación se encuentra en el centro de la caja; las dos
mensuales de fijación de la placa de base han sido soldadas en la parte superior de
la caja, a cada lado del asiento del tubo.
El asiento del tubo cuenta con una estrilla anular que encaja en la saliente anular
del tubo es por este medio que el tubo esta asegurado accialmente en ambos lados
del Afuste. Hay dos manijas que sirven como elementos protectores de las ruedas
así como manijas propiamente dichas para poder maniobrar el Afuste.
En la extremidad delantera de la caja del Afuste hay un lugar especial para colocar
las escobillas, las barras para levantar las placas de base y las barrillas de soporte.

122

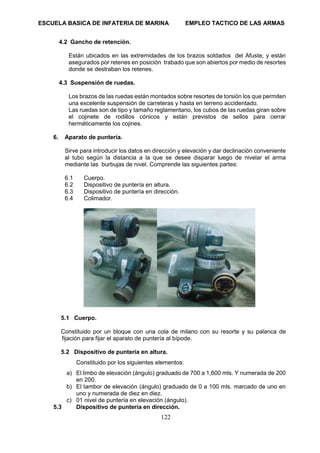

4.2 Gancho de retención.
Están ubicados en las extremidades de los brazos soldados del Afuste, y están
asegurados por retenes en posición trabado que son abiertos por medio de resortes
donde se destraban los retenes.
4.3 Suspensión de ruedas.
Los brazos de las ruedas están montados sobre resortes de torsión los que permiten
una excelente suspensión de carreteras y hasta en terreno accidentado.
Las ruedas son de tipo y tamaño reglamentario, los cubos de las ruedas giran sobre
el cojinete de rodillos cónicos y están previstos de sellos para cerrar
herméticamente los cojines.
6. Aparato de puntería.
Sirve para introducir los datos en dirección y elevación y dar declinación conveniente
al tubo según la distancia a la que se desee disparar luego de nivelar el arma
mediante las burbujas de nivel. Comprende las siguientes partes:
6.1 Cuerpo.
6.2 Dispositivo de puntería en altura.
6.3 Dispositivo de puntería en dirección.
6.4 Colimador.
5.1 Cuerpo.
Constituido por un bloque con una cola de milano con su resorte y su palanca de
fijación para fijar el aparato de puntería al bípode.
5.2 Dispositivo de puntería en altura.
Constituido por los siguientes elementos:
a) El limbo de elevación (ángulo) graduado de 700 a 1,600 mls. Y numerada de 200
en 200.
b) El tambor de elevación (ángulo) graduado de 0 a 100 mls. marcado de uno en
uno y numerada de diez en diez.
c) 01 nivel de puntería en elevación (ángulo).
5.3 Dispositivo de puntería en dirección.

123

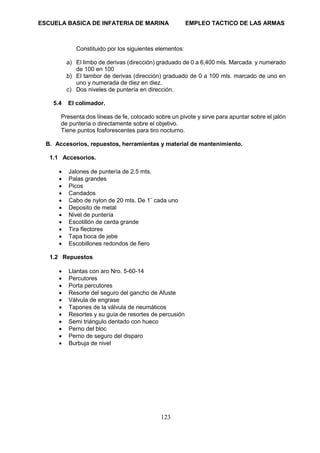

Constituido por los siguientes elementos:
a) El limbo de derivas (dirección) graduado de 0 a 6,400 mls. Marcada y numerado
de 100 en 100
b) El tambor de derivas (dirección) graduado de 0 a 100 mls. marcado de uno en
uno y numerada de diez en diez.
c) Dos niveles de puntería en dirección.
5.4 El colimador.
Presenta dos líneas de fe, colocado sobre un pivote y sirve para apuntar sobre el jalón
de puntería o directamente sobre el objetivo.
Tiene puntos fosforescentes para tiro nocturno.
B. Accesorios, repuestos, herramientas y material de mantenimiento.
1.1 Accesorios.
• Jalones de puntería de 2.5 mts.
• Palas grandes
• Picos
• Candados
• Cabo de nylon de 20 mts. De 1¨ cada uno
• Deposito de metal
• Nivel de puntería
• Escotillón de cerda grande
• Tira flectores
• Tapa boca de jebe
• Escobillones redondos de fiero
1.2 Repuestos
• Llantas con aro Nro. 5-60-14
• Percutores
• Porta percutores
• Resorte del seguro del gancho de Afuste
• Válvula de engrase
• Tapones de la válvula de neumáticos
• Resortes y su guía de resortes de percusión
• Semi triángulo dentado con hueco
• Perno del bloc
• Perno de seguro del disparo
• Burbuja de nivel

124

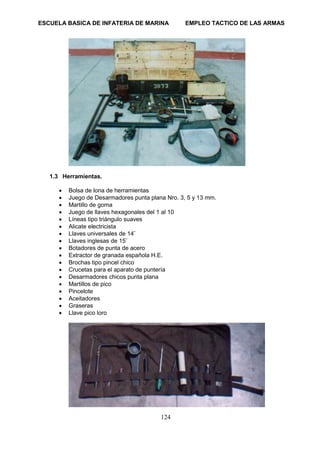

1.3 Herramientas.
• Bolsa de lona de herramientas
• Juego de Desarmadores punta plana Nro. 3, 5 y 13 mm.
• Martillo de goma
• Juego de llaves hexagonales del 1 al 10
• Líneas tipo triángulo suaves
• Alicate electricista
• Llaves universales de 14¨
• Llaves inglesas de 15¨
• Botadores de punta de acero
• Extractor de granada española H.E.
• Brochas tipo pincel chico
• Crucetas para el aparato de puntería
• Desarmadores chicos punta plana
• Martillos de pico
• Pincelote
• Aceitadores
• Graseras
• Llave pico loro

125
1.4 Material de mantenimiento.
• Grasa shell retinax A
• Grasa barbata 6
• Aceite shell por 100 SAE 30
• Barzol
• Trapo industrial.
1. Desmontaje.
Desmontaje cuando el mortero se encuentra en posición de marcha:
1.1 Aflojamos el seguro del collarín tomando las patas del bípode y lo giramos hacia
la derecha y lo apoyamos al piso o a tierra firme.
1.2 Retire la placa de base, liberándola de los ganchos de retención del Afuste
(colocando la pieza de derecha a izquierda)
1.3 Retiramos el bípode
1.4 Retiramos el tubo
1.5 El Afuste o carruaje
2. Montaje.
Para el montaje se procede en forma inversa al desmontaje.
8. FUNCIONAMIENTO
1. La granada preparada para el tiro provista de su cartucho de proyección y de una o
mas cargas adicionales, es introducida en el tubo con las aletas hacia abajo.
2. Por la acción de su peso la granada se desliza hasta el fondo del tubo
permaneciendo hasta que la aguja percutora golpee. La ceba del cartucho de
proyección produciéndose así la deflagración de la pólvora del cartucho y las cargas
adicionales. La expansión de los gases producida por esta deflagración determina
la partida de la granada.
ENTRADA EN BATERÍA.
La entrada en batería consiste en colocar la pieza en el lugar elegido por el jefe de pieza
(con deriva 0 y ángulo 1200)
Consiste en los siguientes pasos:
A) Sacar la funda del bípode.
B) Desenganchar el mortero del vehículo
C) Prepara el terreno para instalar la placa de base
D) Ubica el mortero en posición de manera que la placa de base se encuentra para entrar
en batería
E) Desenganche la cadena de máxima abertura
F) Afloje la abrazadera del bípode y haga girar esta 180 grados en torno al tubo
G) Coloco el bípode en posición de tiro, de manera tal que la manivela de engranaje de
elevación mire hacia atrás
H) Aseguro la abrazadera del bípode

126

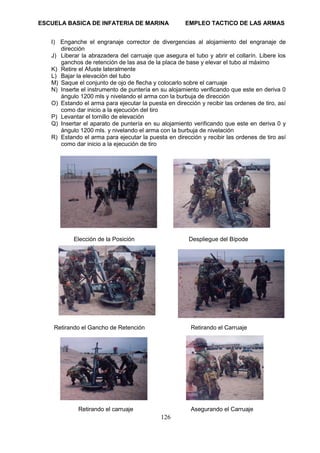

I) Enganche el engranaje corrector de divergencias al alojamiento del engranaje de
dirección
J) Liberar la abrazadera del carruaje que asegura el tubo y abrir el collarín. Libere los
ganchos de retención de las asa de la placa de base y elevar el tubo al máximo
K) Retire el Afuste lateralmente
L) Bajar la elevación del tubo
M) Saque el conjunto de ojo de flecha y colocarlo sobre el carruaje
N) Inserte el instrumento de puntería en su alojamiento verificando que este en deriva 0
ángulo 1200 mls y nivelando el arma con la burbuja de dirección
O) Estando el arma para ejecutar la puesta en dirección y recibir las ordenes de tiro, así
como dar inicio a la ejecución del tiro
P) Levantar el tornillo de elevación
Q) Insertar el aparato de puntería en su alojamiento verificando que este en deriva 0 y
ángulo 1200 mls. y nivelando el arma con la burbuja de nivelación
R) Estando el arma para ejecutar la puesta en dirección y recibir las ordenes de tiro así
como dar inicio a la ejecución de tiro
Elección de la Posición Despliegue del Bípode
Retirando el Gancho de Retención Retirando el Carruaje
Retirando el carruaje Asegurando el Carruaje

127

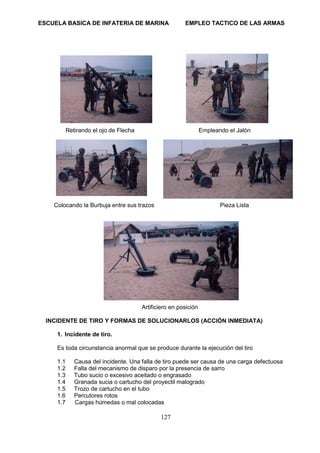

Retirando el ojo de Flecha Empleando el Jalón
Colocando la Burbuja entre sus trazos Pieza Lista
Artificiero en posición
INCIDENTE DE TIRO Y FORMAS DE SOLUCIONARLOS (ACCIÓN INMEDIATA)
1. Incidente de tiro.
Es toda circunstancia anormal que se produce durante la ejecución del tiro
1.1 Causa del incidente. Una falla de tiro puede ser causa de una carga defectuosa
1.2 Falla del mecanismo de disparo por la presencia de sarro
1.3 Tubo sucio o excesivo aceitado o engrasado
1.4 Granada sucia o cartucho del proyectil malogrado
1.5 Trozo de cartucho en el tubo
1.6 Percutores rotos
1.7 Cargas húmedas o mal colocadas

128

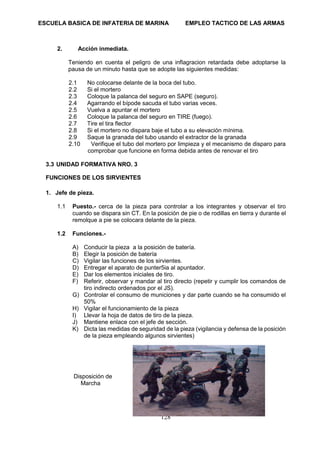

2. Acción inmediata.
Teniendo en cuenta el peligro de una inflagracion retardada debe adoptarse la
pausa de un minuto hasta que se adopte las siguientes medidas:
2.1 No colocarse delante de la boca del tubo.
2.2 Si el mortero
2.3 Coloque la palanca del seguro en SAPE (seguro).
2.4 Agarrando el bípode sacuda el tubo varias veces.
2.5 Vuelva a apuntar el mortero
2.6 Coloque la palanca del seguro en TIRE (fuego).
2.7 Tire el tira flector
2.8 Si el mortero no dispara baje el tubo a su elevación mínima.
2.9 Saque la granada del tubo usando el extractor de la granada
2.10 Verifique el tubo del mortero por limpieza y el mecanismo de disparo para
comprobar que funcione en forma debida antes de renovar el tiro
3.3 UNIDAD FORMATIVA NRO. 3
FUNCIONES DE LOS SIRVIENTES
1. Jefe de pieza.
1.1 Puesto.- cerca de la pieza para controlar a los integrantes y observar el tiro
cuando se dispara sin CT. En la posición de pie o de rodillas en tierra y durante el
remolque a pie se colocara delante de la pieza.
1.2 Funciones.-
A) Conducir la pieza a la posición de batería.
B) Elegir la posición de batería
C) Vigilar las funciones de los sirvientes.
D) Entregar el aparato de punter5ia al apuntador.
E) Dar los elementos iniciales de tiro.
F) Referir, observar y mandar al tiro directo (repetir y cumplir los comandos de
tiro indirecto ordenados por el JS).
G) Controlar el consumo de municiones y dar parte cuando se ha consumido el
50%
H) Vigilar el funcionamiento de la pieza
I) Llevar la hoja de datos de tiro de la pieza.
J) Mantiene enlace con el jefe de sección.
K) Dicta las medidas de seguridad de la pieza (vigilancia y defensa de la posición
de la pieza empleando algunos sirvientes)
Disposición de
Marcha

129

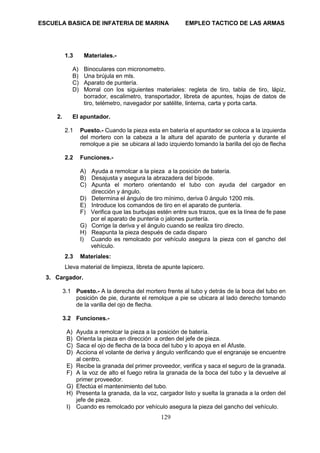

1.3 Materiales.-
A) Binoculares con micronometro.
B) Una brújula en mls.
C) Aparato de puntería.
D) Morral con los siguientes materiales: regleta de tiro, tabla de tiro, lápiz,
borrador, escalimetro, transportador, libreta de apuntes, hojas de datos de
tiro, telémetro, navegador por satélite, linterna, carta y porta carta.
2. El apuntador.
2.1 Puesto.- Cuando la pieza esta en batería el apuntador se coloca a la izquierda
del mortero con la cabeza a la altura del aparato de puntería y durante el
remolque a pie se ubicara al lado izquierdo tomando la barilla del ojo de flecha
2.2 Funciones.-
A) Ayuda a remolcar a la pieza a la posición de batería.
B) Desajusta y asegura la abrazadera del bípode.
C) Apunta el mortero orientando el tubo con ayuda del cargador en
dirección y ángulo.
D) Determina el ángulo de tiro mínimo, deriva 0 ángulo 1200 mls.
E) Introduce los comandos de tiro en el aparato de puntería.
F) Verifica que las burbujas estén entre sus trazos, que es la línea de fe pase
por el aparato de puntería o jalones puntería.
G) Corrige la deriva y el ángulo cuando se realiza tiro directo.
H) Reapunta la pieza después de cada disparo
I) Cuando es remolcado por vehículo asegura la pieza con el gancho del
vehículo.
2.3 Materiales:
Lleva material de limpieza, libreta de apunte lapicero.
3. Cargador.
3.1 Puesto.- A la derecha del mortero frente al tubo y detrás de la boca del tubo en
posición de pie, durante el remolque a pie se ubicara al lado derecho tomando
de la varilla del ojo de flecha.
3.2 Funciones.-
A) Ayuda a remolcar la pieza a la posición de batería.
B) Orienta la pieza en dirección a orden del jefe de pieza.
C) Saca el ojo de flecha de la boca del tubo y lo apoya en el Afuste.
D) Acciona el volante de deriva y ángulo verificando que el engranaje se encuentre
al centro.
E) Recibe la granada del primer proveedor, verifica y saca el seguro de la granada.
F) A la voz de alto el fuego retira la granada de la boca del tubo y la devuelve al
primer proveedor.
G) Efectúa el mantenimiento del tubo.
H) Presenta la granada, da la voz, cargador listo y suelta la granada a la orden del
jefe de pieza.
I) Cuando es remolcado por vehículo asegura la pieza del gancho del vehículo.

130

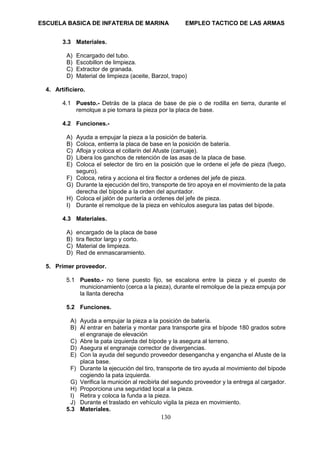

3.3 Materiales.
A) Encargado del tubo.
B) Escobillon de limpieza.
C) Extractor de granada.
D) Material de limpieza (aceite, Barzol, trapo)
4. Artificiero.
4.1 Puesto.- Detrás de la placa de base de pie o de rodilla en tierra, durante el
remolque a pie tomara la pieza por la placa de base.
4.2 Funciones.-
A) Ayuda a empujar la pieza a la posición de batería.
B) Coloca, entierra la placa de base en la posición de batería.
C) Afloja y coloca el collarín del Afuste (carruaje).
D) Libera los ganchos de retención de las asas de la placa de base.
E) Coloca el selector de tiro en la posición que le ordene el jefe de pieza (fuego,
seguro).
F) Coloca, retira y acciona el tira flector a ordenes del jefe de pieza.
G) Durante la ejecución del tiro, transporte de tiro apoya en el movimiento de la pata
derecha del bípode a la orden del apuntador.
H) Coloca el jalón de puntería a ordenes del jefe de pieza.
I) Durante el remolque de la pieza en vehículos asegura las patas del bípode.
4.3 Materiales.
A) encargado de la placa de base
B) tira flector largo y corto.
C) Material de limpieza.
D) Red de enmascaramiento.
5. Primer proveedor.
5.1 Puesto.- no tiene puesto fijo, se escalona entre la pieza y el puesto de
municionamiento (cerca a la pieza), durante el remolque de la pieza empuja por
la llanta derecha
5.2 Funciones.
B) Al entrar en batería y montar para transporte gira el bípode 180 grados sobre
el engranaje de elevación
C) Abre la pata izquierda del bípode y la asegura al terreno.
D) Asegura el engranaje corrector de divergencias.
E) Con la ayuda del segundo proveedor desengancha y engancha el Afuste de la
placa base.
F) Durante la ejecución del tiro, transporte de tiro ayuda al movimiento del bípode
cogiendo la pata izquierda.
G) Verifica la munición al recibirla del segundo proveedor y la entrega al cargador.
H) Proporciona una seguridad local a la pieza.
I) Retira y coloca la funda a la pieza.
J) Durante el traslado en vehículo vigila la pieza en movimiento.
5.3 Materiales.

131

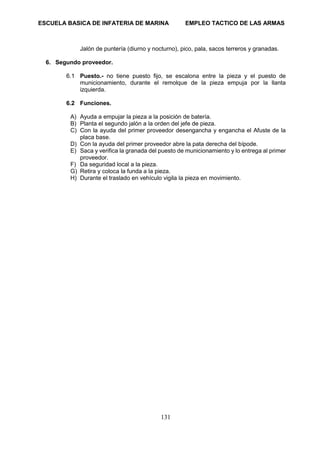

Jalón de puntería (diurno y nocturno), pico, pala, sacos terreros y granadas.
6. Segundo proveedor.
6.1 Puesto.- no tiene puesto fijo, se escalona entre la pieza y el puesto de
municionamiento, durante el remolque de la pieza empuja por la llanta
izquierda.
6.2 Funciones.
B) Planta el segundo jalón a la orden del jefe de pieza.
C) Con la ayuda del primer proveedor desengancha y engancha el Afuste de la
placa base.
D) Con la ayuda del primer proveedor abre la pata derecha del bípode.
E) Saca y verifica la granada del puesto de municionamiento y lo entrega al primer
proveedor.
F) Da seguridad local a la pieza.
G) Retira y coloca la funda a la pieza.
H) Durante el traslado en vehículo vigila la pieza en movimiento.

132

Empleo-tactico-de-las-armas-pdf

Más contenido relacionado

La actualidad más candente

Similar a Empleo-tactico-de-las-armas-pdf

Más de Triplo Sof

Último

Empleo-tactico-de-las-armas-pdf
