El documento describe el fusil automático liviano FAL de 7,62 mm, introducido en Venezuela en 1961 y utilizado en diversos conflictos globales. Destaca su funcionamiento por toma de gases en el cañón y su capacidad para disparar granadas, así como su adopción por varios ejércitos y conflictos históricos. Incluye instrucciones de manejo y mantenimiento del arma para garantizar su correcto uso y seguridad.

1. (ElFAL M61T1Vde7,62mm)
Adaptación: Miliciano Juan Duarte/
Cuerpo de Combatientes de la Milicia Obrera

2. (El FAL M61T1V de 7,62mm)
El FAL es un armamento individual,
automático, de calibre 7,62mm OTAN,
cuyo funcionamiento es por la toma de
gases en un punto del cañón.
Este fusil fue introducido en Venezuela
desde mediados del año de 1961. Es
fabricado por la “Fabrique Nationale
D´Armes de Guerre” de Bélgica.
Dieudonne Saive Die, Ingeniero que dirigió el equipo
creador del FAL (imagen cortesía de Taringa.net.)

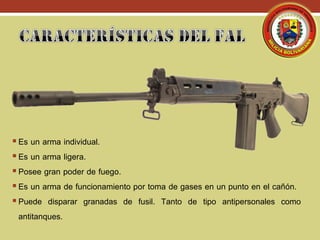

3. Es un arma individual.
Es un arma ligera.
Posee gran poder de fuego.
Es un arma de funcionamiento por toma de gases en un punto en el cañón.
Puede disparar granadas de fusil. Tanto de tipo antipersonales como
antitanques.

4. (imágenes cortesía de Taringa.net.)
• Desarrollado desde 1948, será adoptado por el
ejercito canadiense en 1955 y posteriormente
en 1957 por Gran Bretaña, siendo usado por
casi la totalidad de la OTAN y el
Commonwealth.
• Israel lo utilizó por ejemplo en la Guerra del
Sinaí, de 1956, y en la Guerra de los seis días,
en 1967.
• Fue usado en la Guerra de Vietnam por las
fuerzas australianas (1961-1973)
• Guerra de Malvinas por los británico y
argentinos (1982)
• Guerra del Golfo (1992)
• Guerra del Cenepa (1995)
• Guerras Civiles e insurgencia centroamericana
entre otros.

5. Policía Militar venezolano con primera versión del
FAL recibida por el país, resguardando la limosina
del presidente Rómulo Betancourt, luego del
atentado de 1060 (Imagen tomada de:
forgottenweapons.com
Militares brasileros de los cascos azules, en
misión de paz en Haití, 2013, ejemplo del uso
actual del FAL en conflictos (Imagen cortesía
de Taringa.net).

6. (El FAL M61T1V de 7,62mm)
Es por la toma de gases en un punto del
cañón (este tipo de funcionamiento se
caracteriza por que se inicia una vez que se
percuta el estopín del cartucho, se produce
la deflagración de los gases, una vez que
estos gases se expanden a través del
anima del cañón, llegan a un punto en el
cual estos gases son aprovechados para
impulsar al pistón del cilindro de los gases
accionando el conjunto móvil, iniciando la
expulsión de la vaina, y reiniciando el ciclo
de cargado y así queda listo para el
próximo disparo.)
Fabricio Ojeda, portando FAL en la
guerrilla venezolana., década del 60.
(Imagen cortesía de:
correodelorinoco.gob.ve)

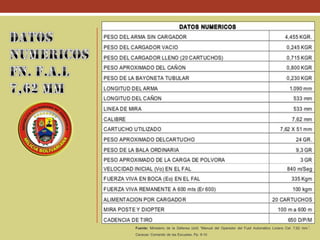

7. Fuente: Ministerio de la Defensa (s/d) “Manual del Operador del Fusil Automático Liviano Cal. 7,62 mm.”.
Caracas: Comando de las Escuelas. Pp. 9-10

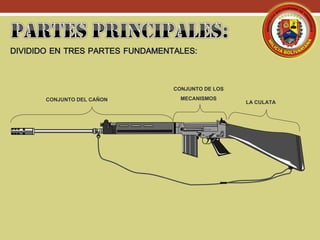

8. CONJUNTO DE LOS
MECANISMOSCONJUNTO DEL CAÑON LA CULATA

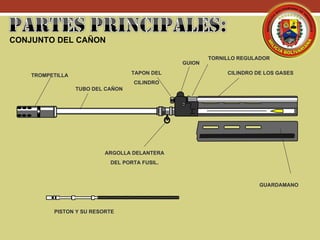

9. CONJUNTO DEL CAÑON
TROMPETILLA
TUBO DEL CAÑON
TAPON DEL
CILINDRO
GUION
TORNILLO REGULADOR
CILINDRO DE LOS GASES
GUARDAMANO
ARGOLLA DELANTERA
DEL PORTA FUSIL.
PISTON Y SU RESORTE

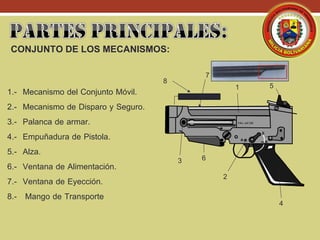

10. CONJUNTO DE LOS MECANISMOS:
1.- Mecanismo del Conjunto Móvil.
2.- Mecanismo de Disparo y Seguro.
3.- Palanca de armar.
4.- Empuñadura de Pistola.
5.- Alza.
6.- Ventana de Alimentación.
7.- Ventana de Eyección.
8.- Mango de Transporte
1
2
3
4
5
6
7
8

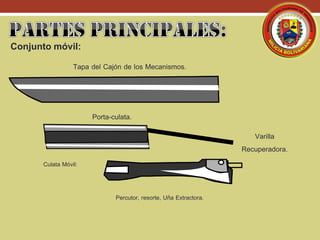

11. Conjunto móvil:
Varilla
Recuperadora.
Porta-culata.
Culata Móvil:
Tapa del Cajón de los Mecanismos.
Percutor, resorte, Uña Extractora.

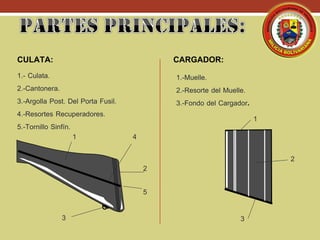

12. CULATA:
1.- Culata.
2.-Cantonera.
3.-Argolla Post. Del Porta Fusil.
4.-Resortes Recuperadores.
5.-Tornillo Sinfín.
CARGADOR:
1.-Muelle.
2.-Resorte del Muelle.
3.-Fondo del Cargador.
1
2
3
1
2
3
4
5

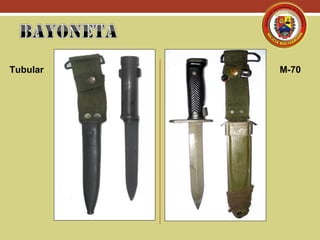

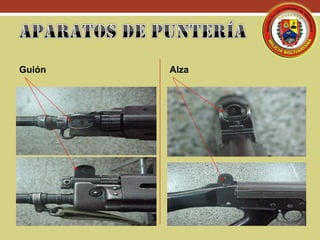

13. Guión Alza

14. Alza Guion

15. Tubular M-70

16. 1.- Ubicamos el conjunto de los gases, iniciamos retirando el tapón de los gases a lo que le
sucederán el pistón y el resorte del cilindro de los gases.
2.- En segundo lugar, se procede a “partir el fusil” utilizando la palanca de desarme, con lo cual, descansara sobre
el eje pivote.
3.- Se procede a retirar el conjunto móvil, luego de ello se extrae la tapa de los mecanismos y se separan la culata
móvil del porta culata móvil con lo que se ha completado el desmontaje de campaña autorizado.

17. • Al recibir o entregar un arma, revísela en el
acto para estar seguro de que no esté
cargada. Recuerde que toda arma debe
considerarse cargada.
• Cuando tenga un arma en la mano, téngala
con el cañón para arriba a un ángulo de 60° y
con el dedo siempre fuera del disparador.
• No apunte nunca un arma a un compañero,
aun después de haberla revisado y con la
seguridad de que no esté cargada.
• Asegúrese de que el selector de fuego esté
en posición seguro (S) para garantizar contra
disparo accidental.
• Jamás hay que disparar un cartucho que haya
sido fuertemente corroído o mellado o uno
que tenga la bala floja.
Imagen cortesía de: milicia.net.ve

18. • Limpiar bien todas las piezas desmontadas,
quitando todo resto de aceite y de suciedad.
• Limpiar el ánima desde la recámara hasta la boca
del cañón.
• Limpiar por completo la recámara, utilizando el
cepillo especial para ese fin o la vara de asear,
envuelto en un paño.
• Después de terminar el aseo, lubrique
ligeramente el ánima y la recámara.
Dejar una capa ligera de lubricante en todas las
superficies que entran en contacto.
• Limpiar el mecanismo del gatillo, utilizando un
paño mojado en lubricante.
Imagen cortesía de: shilderade.net

19. • Ministerio de la Defensa (s/d) “Manual del Operador
del Fusil Automático Liviano Cal. 7,62 mm.”. Caracas:
Comando de las Escuelas –Ejercito-. Pp. 9-10
• Academia Militar de Venezuela. (2001). “Plan de
Lección Maestro: Armamento Individual”. Caracas:
AMV.
• FN FAL. (2015, 6 de marzo). Wikipedia, La
enciclopedia libre. Fecha de consulta: 17:16, abril 3,
2015
desde http://es.wikipedia.org/w/index.php?title=FN_FA
L&oldid=80426305.
• Antonacci León, Franco. “FUSIL AUTOMATICO
LIVIANO 7,62 m.m.”. presentación de power point
Coro: UNEFA-Coro
