Este documento describe un plan para transmitir las sesiones extraordinarias de la Asamblea Nacional de Venezuela a España a través de un sistema de televisión directa por satélite. Se propone utilizar el satélite VENESAT-1 propiedad de Venezuela para transmitir las señales a proveedores de servicios de difusión directa por satélite en Venezuela y España, como DirecTV e Inter en Venezuela y Movistar+ en España, para que puedan transmitir las sesiones a los espectadores. El sistema se basaría en el estándar Digital Video Broadcasting para transmisiones punto a

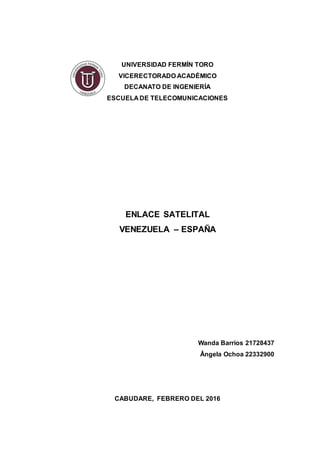

1. UNIVERSIDAD FERMÍN TORO
VICERECTORADO ACADÉMICO
DECANATO DE INGENIERÍA
ESCUELA DE TELECOMUNICACIONES
ENLACE SATELITAL
VENEZUELA – ESPAÑA
Wanda Barrios 21728437
Ângela Ochoa 22332900
CABUDARE, FEBRERO DEL 2016

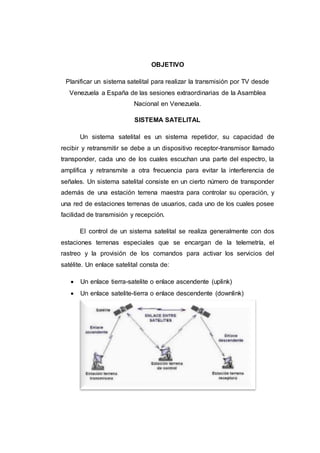

2. OBJETIVO
Planificar un sistema satelital para realizar la transmisión por TV desde
Venezuela a España de las sesiones extraordinarias de la Asamblea
Nacional en Venezuela.
SISTEMA SATELITAL
Un sistema satelital es un sistema repetidor, su capacidad de
recibir y retransmitir se debe a un dispositivo receptor-transmisor llamado
transponder, cada uno de los cuales escuchan una parte del espectro, la
amplifica y retransmite a otra frecuencia para evitar la interferencia de
señales. Un sistema satelital consiste en un cierto número de transponder
además de una estación terrena maestra para controlar su operación, y
una red de estaciones terrenas de usuarios, cada uno de los cuales posee
facilidad de transmisión y recepción.
El control de un sistema satelital se realiza generalmente con dos
estaciones terrenas especiales que se encargan de la telemetría, el
rastreo y la provisión de los comandos para activar los servicios del
satélite. Un enlace satelital consta de:
 Un enlace tierra-satelite o enlace ascendente (uplink)
 Un enlace satelite-tierra o enlace descendente (downlink)

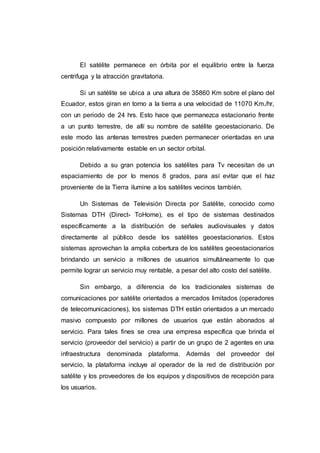

3. El satélite permanece en órbita por el equilibrio entre la fuerza
centrifuga y la atracción gravitatoria.
Si un satélite se ubica a una altura de 35860 Km sobre el plano del
Ecuador, estos giran en torno a la tierra a una velocidad de 11070 Km./hr,
con un periodo de 24 hrs. Esto hace que permanezca estacionario frente
a un punto terrestre, de allí su nombre de satélite geoestacionario. De
este modo las antenas terrestres pueden permanecer orientadas en una
posición relativamente estable en un sector orbital.
Debido a su gran potencia los satélites para Tv necesitan de un
espaciamiento de por lo menos 8 grados, para así evitar que el haz
proveniente de la Tierra ilumine a los satélites vecinos también.
Un Sistemas de Televisión Directa por Satélite, conocido como
Sistemas DTH (Direct- ToHome), es el tipo de sistemas destinados
específicamente a la distribución de señales audiovisuales y datos
directamente al público desde los satélites geoestacionarios. Estos
sistemas aprovechan la amplia cobertura de los satélites geoestacionarios
brindando un servicio a millones de usuarios simultáneamente lo que
permite lograr un servicio muy rentable, a pesar del alto costo del satélite.
Sin embargo, a diferencia de los tradicionales sistemas de
comunicaciones por satélite orientados a mercados limitados (operadores
de telecomunicaciones), los sistemas DTH están orientados a un mercado
masivo compuesto por millones de usuarios que están abonados al
servicio. Para tales fines se crea una empresa específica que brinda el
servicio (proveedor del servicio) a partir de un grupo de 2 agentes en una
infraestructura denominada plataforma. Además del proveedor del
servicio, la plataforma incluye al operador de la red de distribución por
satélite y los proveedores de los equipos y dispositivos de recepción para
los usuarios.

4. Operador de la red de distribución por satélite
Un operador de la red de distribución por satélite se encarga de la
gestión y venta de ancho de banda y potencia de transmisión en órbita al
proveedor del servicio para distribuir la oferta audiovisual y servicios
interactivos a los abonados. Los componentes fundamentales son el
centro de transmisión y la flota de satélites geoestacionarios.
Centro de transmisión
El centro de transmisión se encarga de tres funciones
fundamentales:
• Formación de las señales de programa logrando un flujo digital de
banda base (BB) denominado Flujo de Transporte.
• Adaptación del Flujo de Transporte de BB al canal de transmisión
por satélite.
• La conversión de frecuencia de la subportadora modulada de
salida del modulador digital y la amplificación de potencia para
lograr los parámetros de operación requeridos de operación del
satélite.

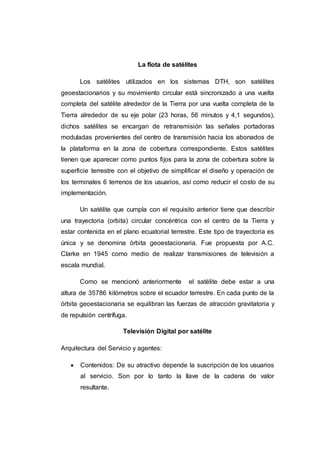

5. La flota de satélites
Los satélites utilizados en los sistemas DTH, son satélites
geoestacionarios y su movimiento circular está sincronizado a una vuelta
completa del satélite alrededor de la Tierra por una vuelta completa de la
Tierra alrededor de su eje polar (23 horas, 56 minutos y 4,1 segundos),
dichos satélites se encargan de retransmisión las señales portadoras
moduladas provenientes del centro de transmisión hacia los abonados de
la plataforma en la zona de cobertura correspondiente. Estos satélites
tienen que aparecer como puntos fijos para la zona de cobertura sobre la
superficie terrestre con el objetivo de simplificar el diseño y operación de
los terminales 6 terrenos de los usuarios, así como reducir el costo de su
implementación.
Un satélite que cumpla con el requisito anterior tiene que describir
una trayectoria (orbita) circular concéntrica con el centro de la Tierra y
estar contenida en el plano ecuatorial terrestre. Este tipo de trayectoria es
única y se denomina órbita geoestacionaria. Fue propuesta por A.C.
Clarke en 1945 como medio de realizar transmisiones de televisión a
escala mundial.
Como se mencionó anteriormente el satélite debe estar a una
altura de 35786 kilómetros sobre el ecuador terrestre. En cada punto de la
órbita geoestacionaria se equilibran las fuerzas de atracción gravitatoria y
de repulsión centrífuga.
Televisión Digital por satélite
Arquitectura del Servicio y agentes:
 Contenidos: De su atractivo depende la suscripción de los usuarios
al servicio. Son por lo tanto la llave de la cadena de valor
resultante.

6.  Programador: Aumentan el interés del usuario agrupando
diferentes contenidos en un conjunto de canales.
 Difusor: Muchas veces la frontera entre el productor de contenidos
y el programador no es clara. Es un caso característico de las
cadenas de TV.
 Sistema de Acceso Condicional (CA). Solo usuarios de pago
acceden a la información transmitida, este sistema introduce claves
de acceso.
 Operador de Red. Se encarga de Multiplexar y transportar varios
canales de video digital, típicamente MPEG-2, a través de un
transpondedor de un sistema de satélites.
 Usuario. Dispone de una antena parabólica apuntada al satélite y
de un receptor decodificar integrado (IRD) capaz de convertir
señales recibidas por la antena en las señales que acepta un
televisor convencional.
 Canal de Retorno. Esta conexión del IRD permite, mediante un
modem telefónico, la interactividad con el sistema para solicitar la
visión de una película o evento deportivo pago.
Los enlaces de transmisión y de recepción
El satélite recibe las diferentes portadoras moduladas que emite el
centro de transmisión a través del enlace ascendente (uplink) y las
retransmite hacia los diferentes sitios de recepción en Tierra a través del
enlace descendente (downlink). El satélite modifica la frecuencia de
recepción y selecciona una nueva frecuencia de transmisión para el
enlace descendente evitando así interferencias entre estos dos enlaces.
Bandas de frecuencia
El organismo internacional responsable de las regulaciones
radioeléctricas del servicio de los sistemas DTH (UIT). Indica que estos
sistemas utilizan las bandas de frecuencia asignadas al Servicio Fijo por

7. Satélite ó FSS (FixedSatelliteService) y al Servicio de Difusión por Satélite
ó BSS (BroadcastSatelliteService). Dentro de cada categoría, la UIT
asigna los segmentos de frecuencia y posiciones orbitales sobre una base
regional (Europa, América y Asia).
Las dos bandas de frecuencias más utilizadas han sido la banda C
(banda de 4 GHz) y la banda Ku. Esta última banda se divide en una
banda baja entre 10,7 y 11,7 GHz y una banda alta entre 11,7 y 12,75
GHz.
DISEÑO
Las sesiones extraordinarias de la Asamblea Nacional de
Venezuela han tenido un fuerte impacto mundial, por lo que diferentes
países han planteado la necesidad de que estas sesiones puedan ser
televisadas a través de un servicio de difusión directa por satélite. Por ello
se plantea planificar un sistema satelital para realizar la transmisión por
TV desde Venezuela a España de las sesiones extraordinarias de la
Asamblea Nacional de Venezuela. Con los conocimientos adquiridos y la
teoría anteriormente expuesta podremos realizar la conexión entre estos
países a través del satélite VENESAT-1 (Simón Bolívar) propiedad del
Estado venezolano. El Satélite Simón Bolívar utiliza el estándar para
radiodifusión por satélite Digital Video Broadcasting (DVB) en sus
diferentes versiones: transmisiones punto-multipunto el estándar DVB-
Satellite (DVB-S) y para transmisiones bidireccional DVB-
ReturnChannelviaSatellite (DVB-RCS) conocidas también como canal de
retorno. Dichos canales pueden ser sintonizados por proveedores de
servicio de difusión directa por satélite en vivo, Venezuela cuenta con
proveedores de servicio de difusión directa por satélite en vivo como
DirecTV o Inter, para el caso de España la señal puede ser recibida por el
servicio de difusión satelital Movistar+.

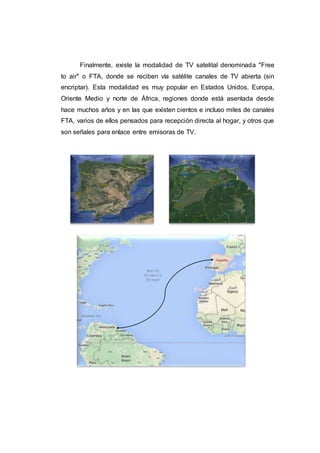

8. Finalmente, existe la modalidad de TV satelital denominada "Free
to air" o FTA, donde se reciben vía satélite canales de TV abierta (sin
encriptar). Esta modalidad es muy popular en Estados Unidos, Europa,
Oriente Medio y norte de África, regiones donde está asentada desde
hace muchos años y en las que existen cientos e incluso miles de canales
FTA, varios de ellos pensados para recepción directa al hogar, y otros que
son señales para enlace entre emisoras de TV.
