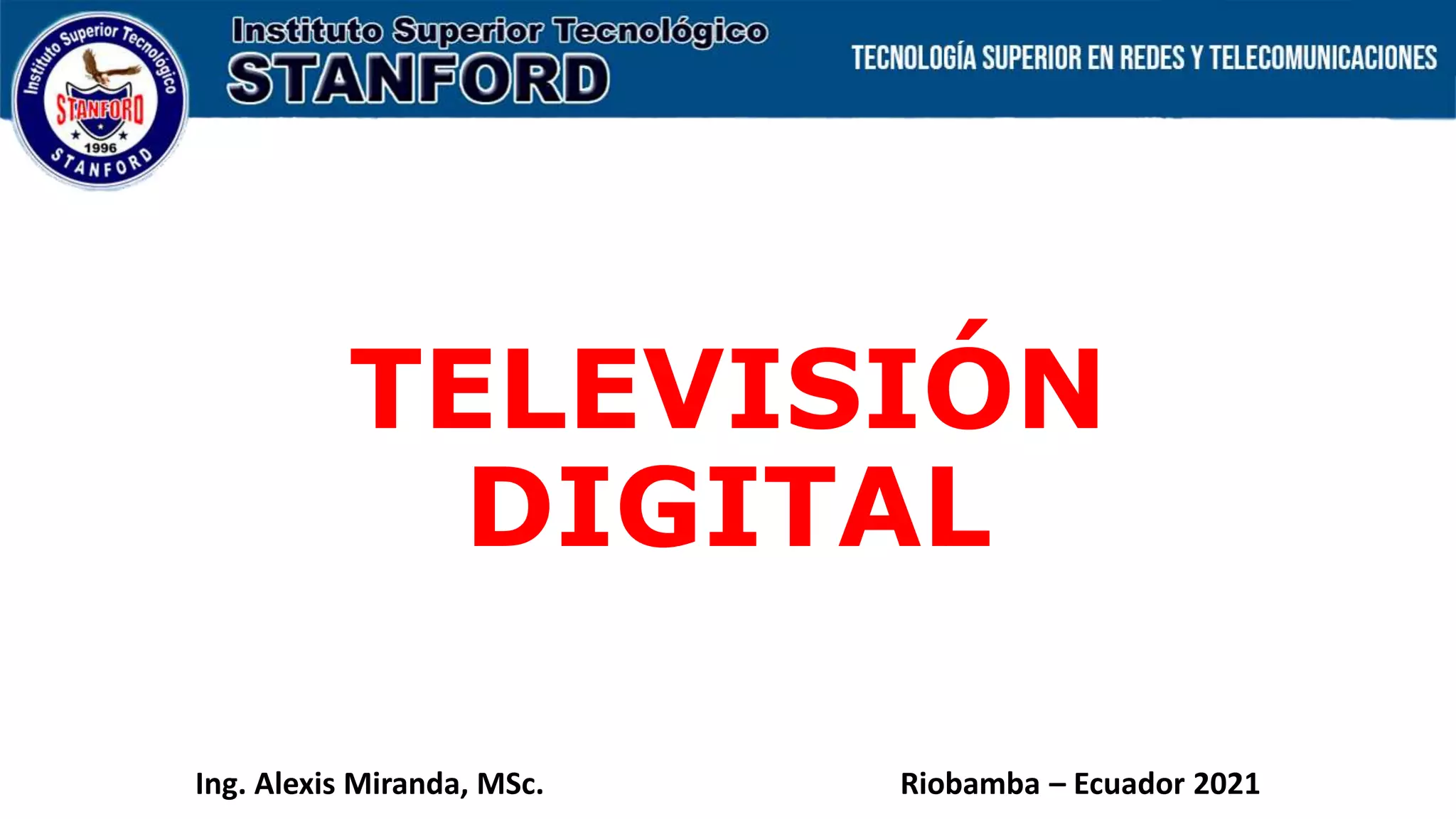

UNIDAD 3

1. TELEVISIÓN
DIGITAL
Ing. Alexis Miranda, MSc. Riobamba – Ecuador 2021

2. ¿Qué es Televisión Digital Terrestre?
La Televisión Digital Terrestre o
conocida como “TDT” es una nueva
forma de transmitir las señales de
Televisión Abierta o gratuita con
ventajas, como mayor calidad de
vídeo, imagen y sonido. Con la
transmisión en formato digital se
podrá aprovechar, de mejor manera, el
espectro radioeléctrico, es decir, se
liberarán bandas de frecuencias para el
uso de nuevas tecnologías.

3. ¿Qué es Televisión Digital Terrestre?
Para adoptar la Televisión Digital Terrestre existen cuatro
estándares vigentes a nivel mundial, y cada país emplea el que
mejor se ajusta a sus necesidades. Ecuador, al igual que la mayoría
de países de Sudamérica, optó por el estándar ISDB-T
Internacional, y México, por citar un ejemplo, realizó el cambio a la
transmisión digital aplicando el modelo ATSC.
Cabe mencionar que la transición a la TDT involucra al segmento de
hogares que cuentan con televisión por señal abierta y no para
aquellos que tienen televisión pagada.

4. Beneficios de la Televisión Digital Terrestre

5. Beneficios de la Televisión Digital Terrestre
¿Se imagina ver el fútbol, sus telenovelas o sus programas de comedia con imágenes en alta
definición de manera gratuita, gracias a la señal digital? La TDT hará posible acceder a estos
servicios y cambiará la forma en la que ha estado viendo televisión.
Además, el estándar adoptado por Ecuador permitirá:
• La posibilidad de acceder a múltiples programas dentro de la señal de una misma estación
(multiprogramación: noticiero, clases en vivo, deportes, información del clima, ventas por
televisión, novelas, películas, entre otros).
• Ver la señal digital con alta calidad en sus equipos móviles y portátiles.
• La recepción de alertas de emergencia, permitiendo así que la televisión se sume a los
dispositivos que entregan a la población mensajes que ayudan a salvar vidas.
• Acceder a contenidos interactivos en temas de salud, turismo, entretenimiento, entre otros.
• Mejores servicios de información como la Guía Electrónica de Programas (EPG), servicios de
teletexto.

6. Contexto Internacional

7. Contexto Internacional
Dentro del contexto internacional son varios los países que ya cuentan
con el servicio de Televisión Digital Terrestre (TDT), entre los que se
encuentran la mayoría de naciones europeas como: España, Francia,
Portugal, Italia, Croacia, Austria, Suiza, Suecia, Noruega, entre otros.
Además, países asiáticos como Japón, Corea y Taiwán; y México,
Estados Unidos y Canadá, en América del Norte

8. La TDT en América Látina

9. La TDT en América Látina
De los países de Latinoamérica, en México ya se realizó la evolución a
la tecnología digital en 2016; así como en las ciudades de Brasilia y Sao
Paulo, en Brasil, en el 2017.
Es importante señalar que en América del Sur todos los países, a
excepción de Colombia y Las Guyanas, adoptaron el estándar ISDB-T
Internacional; sin embargo, aún no se ha realizado la evolución a la
tecnología digital en ninguno de estos, siendo un tema común en la
región la reprogramación de las fechas para el cese de las
transmisiones analógicas.

10. TDT

11. TDT

12. TDT

13. TDT

14. TDT

15. TDT

16. TDT

17. TDT

18. TDT - FAQs
¿Qué es TDT?
TDT son las siglas de Televisión Digital Terrestre, que es una nueva forma de transmitir las
señales de televisión abierta (gratuita) lo que traerá consigo varios beneficios en el servicio de
televisión.
¿Qué beneficios tiene la Televisión Digital Terrestre (TDT)?
Entre los beneficios de la TDT, están el poder ver imágenes más nítidas, sonido de mejor
calidad, cero ruidos e interferencias, multiprogramación, movilidad, entre otras. Todo esto de
manera gratuita.
¿Qué es la multiprogramación?
La multiprogramación es una de las características técnicas de la Televisión Digital Terrestre
(TDT) que permite incluir varios canales de programación en un mismo canal de transmisión.
En definitiva la TDT provee la posibilidad de ofrecer a la ciudadanía mayor variedad de
programación que la que se tiene con la señal analógica.

19. TDT - FAQs
¿Qué se necesita para recibir la señal de la TDT?
Para recibir las señales de la Televisión Digital Terrestre, se necesita:
• Un televisor digital o un televisor analógico con decodificador.
• Una antena interior apta para recibir señales digitales, y, en el caso de no recibir las señales
con una antena interior, se deberá utilizar una antena exterior para obtener una mejor
calidad de recepción.
• Hacer un barrido de sintonización para encontrar todos los canales digitales disponibles.
¿Qué es un televisor digital?
Un televisor digital es aquel que permite mostrar imágenes más nítidas en su pantalla y mejor
calidad de sonido que un televisor analógico. Para el caso de Ecuador, a fin de poder ver las
señales digitales de televisión abierta (gratuita), su televisor digital debe tener el estándar
adoptado en el país: ISDB-T Internacional.

20. TDT - FAQs
¿Qué es un televisor analógico?
Los televisores analógicos son aquellos que en general, presentan características como la de
contar con una pantalla cuadrada (no rectangular como los tv digitales), el fondo puede ser
voluminoso como un cubo y algunos de ellos pueden tener una perilla para cambiar de canal.
¿Qué es un decodificador?
Un decodificador, es un equipo que se puede conectar a un televisor analógico o digital con un
estándar diferente al adoptado en el Ecuador: ISDB-T Internacional; y que permitirá recibir los
canales de Televisión Digital Terrestre (TDT).
Si se tiene más de un televisor analógico ¿un decodificador sirve para todos?
No, un decodificador opera para un sólo televisor, por lo tanto, si se desea sintonizar los
canales digitales en todos los televisores analógicos, se debe tener un decodificador por cada
uno de ellos.

21. Sistemas de transmisión digital de televisión terrestre
Para la emisión terrestre de programas digitales se emplean cuatro sistemas diferentes en
todo el mundo que compiten entre sí.
La ARIB (Association of Radio Industries and Businesses) ha estandarizado el sistema ISDB-T
(Terrestrial Integrated Services Digital Broadcasting) en Japón.
SBTVD-T (Sistema Brasileiro de Televisão Digital Terrestre) es el sistema de televisión digital
terrestre del Brasil. SBTVD-T (ISDB-Tb o ISDB-T International) se basa en ISDB-T.
China (con Hong Kong y Macao) eligió DMB-T/H (Digital Multimedia Broadcasting-
Terrestrial/Handheld) como estándar DTV. Ahora conocido como DTMB (Digital Terrestrial
Multimedia Broadcast).

22. Sistemas de transmisión digital de televisión terrestre
En EE. UU. se ha implantado un sistema estandarizado por el ATSC que utiliza una modulación
8-VSB (8 Level Vestigial Side Band) para la transmisión terrestre.
En Europa, la EBU (European Broadcasting Union), el ETSI (European Telecommunications
Standards Institute) y el CENELEC (European Committee for Electrotechnical Standardization)
han implantado el proyecto DVB. Para la transmisión terrestre se recurre al estándar DVB-T
(Digital Video Broadcasting Terrestrial).

23. Sistemas de transmisión digital de televisión terrestre

24. Estado de la TDT en América Latina

25. Estado de la TDT en América Latina

26. DVB-T

27. DVB-T
Antecedentes(2006)
Primera generación de TDT (DVB-T) lanzado en 1998 en UK
Tecnología de TDT más popular en el mundo (43% receptores2009)
Codificación de video MPEG-2
Aparecen nuevos servicios de TV: alta definición(HDTV) y en tres dimensiones (TV 3D)
Nuevos tipos de codificación de video MPEG-4
Conclusiones
Es necesario aumentar la capacidad de las redes de TDT para que sean una plataforma viable
para transmitir HDTV y TV3D
Lo ideal sería cambiar simultáneamente la tecnología de transmisión y los receptores(set top
boxes) con MPEG-4

28. DVB-T

29. DVB-T2
Extensión del estándar DVB-T, que incorpora técnicas novedosas
• Nuevos valores de FFT: 1K, 2K, 4K, 8K, 16K, 32K
• Modo extendido FFT: caída más abrupta fuera de banda
• Mayor capacidad de transmisión
• Nuevos tamaños de FFT (16k y 32k)
• Codificación de videoMPEG-4
• Capacidad 37.9 Mbps

30. DVB-T2

31. DVB-T2

32. DVB-T2

33. DVB-T2

34. DVB-T2

35. ISDB-T/Tb

36. ISDB-T/Tb

37. ISDB-T/Tb

38. ATSC

39. ATSC

40. DTMB

41. DTMB

42. Estado de la TDT en América Latina - Argentina

43. Estado de la TDT en América Latina - Bolivia

44. Estado de la TDT en América Latina - Brasil

45. Estado de la TDT en América Latina - Chile

46. Estado de la TDT en América Latina - Colombia

47. Estado de la TDT en América Latina - Ecuador

48. Estado de la TDT en América Latina - Honduras

49. Estado de la TDT en América Latina - México

50. Estado de la TDT en América Latina - Panamá

51. Estado de la TDT en América Latina - Perú

52. Estado de la TDT en América Latina - Venezuela

53. Evolución Estándares Codificación de Video

54. Perfiles H.264 / AVC

55. Perfiles H.264 / AVC

56. Métricas de Calidad de Video

57. Métricas de Calidad de Video

58. Métricas de Calidad de Video

59. Métricas de Calidad de Video

60. Métricas de Calidad de Video

61. Estándar ISDB-T
ISDBestá formado por una familia de componentes:
• ISDB-T: estándar de televisión digital terrestre implantado actualmente en Japón.
• ISDB-Tb: estándar de televisión digital terrestre internacional, desarrollado en Brasil, e implantado en un
gran número de países.
• ISDB-S: estándar de televisión satelital.
• ISDB-C: estándar de televisión por cable.
• ISDB-Tmm: empleado para servicios multimedia.
• ISDB-Tsb: estándar de radio digital
ARIB(Asociación de Industrias y Negocios de Radiodifusión) es la entidad encargada de
crear y mantener el estándar ISDB-T
Todo el conjunto de estándares nombrados anteriormente utilizan MPEG-2, excepto ISDB-
Tb que ha incluido MPEG-4.

62. Estándar ISDB-T
ISDBestá formado por una familia de componentes:
• ISDB-T: estándar de televisión digital terrestre implantado actualmente en Japón.
• ISDB-Tb: estándar de televisión digital terrestre internacional, desarrollado en Brasil, e implantado en un
gran número de países.
• ISDB-S: estándar de televisión satelital.
• ISDB-C: estándar de televisión por cable.
• ISDB-Tmm: empleado para servicios multimedia.
• ISDB-Tsb: estándar de radio digital
ARIB(Asociación de Industrias y Negocios de Radiodifusión) es la entidad encargada de
crear y mantener el estándar ISDB-T
Todo el conjunto de estándares nombrados anteriormente utilizan MPEG-2, excepto ISDB-
Tb que ha incluido MPEG-4.

63. Características ISDB-Tb
•Modulación OFDM
•ISDB-Tb contempla tres modos de operación:
–Modo 1: FFT 2K
–Modo 2: FFT 4K
–Modo 3: FFT 8K
•Pensada para canalescon anchos de banda de 6, 7 y 8 MHz

64. Características ISDB-Tb

65. Características ISDB-Tb

66. Características ISDB-Tb

67. Intervalo de guarda

68. Señalización y Estimación del canal
Señalización
• Dispersas en tiempo y frecuencias sobre portadoras piloto.
Estimación de canal
• Estima el canal mediante la comparación de los pilotos recibidos y
los que se debieron haber transmitido.

69. Modulación y Codificación del canal
Codificación
•Etapa de codificación interna (Innercode)
•Usa un código convolucional
•Tasas de codificación: 1/2, 2/3, 3/4, 5/6 y 7/8

70. Código Convolucional

71. Modulación y Codificación del canal

72. Entrelazado frecuencial

73. Entrelazado frecuencial

74. Entrelazado temporal

75. Parámetros OFDM

76. Transmisión Jerárquica

77. Recepción One - Seg

78. Recepción One - Seg

79. Offset de Frecuencia

80. Sistema de Transmisión ISDB-T

81. Comparativa ISDB-T

82. Comparativa ISDB-T

83. Modulación QPSK

84. Modulación QPSK

85. PLANIFICACIÓN
DE REDES TDT
Ing. Alexis Miranda, MSc. Riobamba – Ecuador 2021

86. Parámetros ISDB-T

87. Parámetros ISDB-T

88. Selección de Parámetros ISDB-T

89. Selección de Parámetros ISDB-T

90. Redes SFN (Single Frequency Network)

91. Redes SFN (Single Frequency Network)

92. Redes SFN (Single Frequency Network)

93. Redes SFN (Single Frequency Network)

94. Métodos de suma de señales

95. Degradación por llegada más allá del intervalo de guarda

96. Degradación por llegada más allá del intervalo de guarda

97. Planificación de Redes TDT

98. Planificación de Redes ISDB-T

99. Planificación de Redes ISDB-T

100. Tipos de Recepción

101. Tipos de Recepción

102. Tipos de Recepción

103. Tipos de Recepción

104. Recepción Móvil

105. Cobertura

106. Cálculo de la Intensidad de Campo

107. Cálculo de la Intensidad de Campo

108. Cálculo de la Intensidad de Campo

109. Variación por diferencia de altura

110. Pérdidas por penetración

111. Pérdidas por penetración (Vehículos)

112. Factor de corrección de localización

113. Factor de corrección de localización

114. Criterios para recepción portable de ISDB-Tb

115. Escenarios de implementación

116. Configuración ISDB-Tb recomendadas para recepción fija

117. Configuración ISDB-Tb recomendadas para recepción fija

118. Configuración ISDB-Tb recomendadas para recepción fija

119. Configuración ISDB-Tb recomendadas para recepción fija

120. Configuración ISDB-Tb recomendadas para recepción portable y móvil

121. Configuración ISDB-Tb recomendadas para recepción portable y móvil

122. Configuración ISDB-Tb recomendadas para recepción portable y móvil

123. Configuración ISDB-Tb recomendadas para recepción portable y móvil

124. Configuración ISDB-Tb recomendadas para recepción portable y móvil

125. Configuración ISDB-Tb recomendadas para recepción portable y móvil

126. Resumen de Escenarios

127. Resumen de Escenarios

128. Resumen de Escenarios

129. Herramientas Software Comerciales

130. Herramientas Software Comerciales

131. Herramientas Software Comerciales

132. Principales ventajas

133. Escenario simulado

134. Escenario simulado

135. Modelos de propagación

136. Modelos de propagación

137. Modelos de propagación

138. Modelos de propagación

139. Modelos de propagación

140. Modelos de propagación

141. Modelos de propagación

142. Modelos de propagación

143. Cálculo Cobertura

144. Cálculo Cobertura

145. BIBLIOGRAFIA
• https://tdtecuador.mintel.gob.ec/
• http://es.dtvstatus.net/#dtv
• Ribadeneira, J. (2016). Introducción a la Televisión Digital
Terrestre.
