La capa de enlace de datos proporciona servicios para preparar paquetes para su transmisión a través de medios locales y controlar el acceso a dichos medios. Prepara los paquetes encapsulándolos en tramas que incluyen encabezados, datos y tráilers. Los protocolos de capa de enlace de datos definen los métodos para acceder a los medios y transmitir tramas en diferentes entornos de red.

1. 1
UNIVERSIDAD AUTONOMA DE GUERRERO
FACULTAD DE MATEMATICAS
2012
ENSAYO
Elizabeth Martínez Galván
Mage84.26@gmail.com
25/05/2012

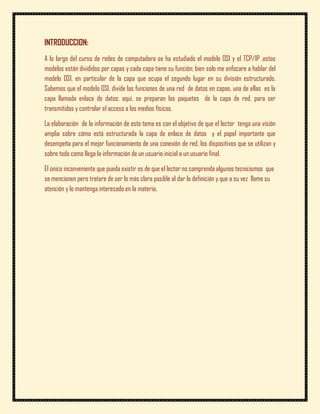

2. INTRODUCCION:
A lo largo del curso de redes de computadora se ha estudiado el modelo OSI y el TCP/IP .estos
modelos están divididos por capas y cada capa tiene su función; bien solo me enfocare a hablar del
modelo OSI, en particular de la capa que ocupa el segundo lugar en su división estructurado.
Sabemos que el modelo OSI, divide las funciones de una red de datos en capas, una de ellas es la
capa llamada enlace de datos; aquí, se preparan los paquetes de la capa de red, para ser
transmitidos y controlar el acceso a los medios físicos.
La elaboración de la información de este tema es con el objetivo de que el lector tenga una visión
amplia sobre cómo está estructurada la capa de enlace de datos y el papel importante que
desempeña para el mejor funcionamiento de una conexión de red, los dispositivos que se utilizan y
sobre todo como llega la información de un usuario inicial a un usuario final.
El único inconveniente que pueda existir es de que el lector no comprenda algunos tecnicismos que
se mencionen pero tratare de ser lo más clara posible al dar la definición y que a su vez llame su
atención y lo mantenga interesado en la materia.

3. DESARROLLO:
La capa de enlace de datos proporciona un medio para intercambiar datos a través de medios
locales comunes.
Los medios locales comunes son los que están compuestos por dos o más dispositivos.
La capa de enlace de datos realiza dos servicios básicos como:
Permite a las capas superiores acceder a los medios usando técnicas como tramas.
Control de acceso a los medios y detección de errores.
Para que el lector comprenda mejor el primer servicio básico de esta capa defino a la trama como:
una unidad de envío, que consta de cabecera, datos y cola, en la cola suele estar algún chequeo
de errores; en la cabecera habrá campos de control de protocolo; y la parte de datos es la que
quiere transmitir en nivel de comunicación superior, típicamente el nivel de red.
El segundo punto nos habla de control de acceso al medio.
Cuando digo medio hago referencia al material que realmente transporta las señales que
representan los datos transmitidos. Cabe mencionar en este apartado la diferencia que hay entre
una capa de red física a una capa de red lógica.
Las redes lógicas se definen en la capa de red mediante la configuración del esquema de
direccionamiento jerárquico.
La red física: representa la interconexión de dispositivos de medios comunes.
Como lo muestra la siguiente imagen
Y para mejor
comprensión aquí
muestro la división del
modelo (interconexión
del sistema abierto)
OSI
Representación de un medio común

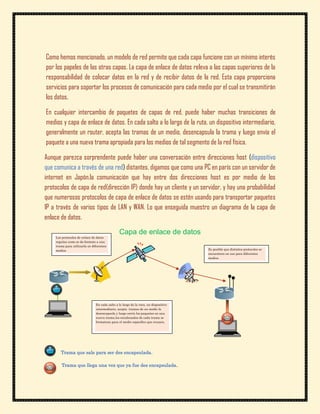

4. Como hemos mencionado, un modelo de red permite que cada capa funcione con un mínimo interés
por los papeles de las otras capas. La capa de enlace de datos releva a las capas superiores de la
responsabilidad de colocar datos en la red y de recibir datos de la red. Esta capa proporciona
servicios para soportar los procesos de comunicación para cada medio por el cual se transmitirán
los datos.
En cualquier intercambio de paquetes de capas de red, puede haber muchas transiciones de
medios y capa de enlace de datos. En cada salto a lo largo de la ruta, un dispositivo intermediario,
generalmente un router, acepta las tramas de un medio, desencapsula la trama y luego envía el
paquete a una nueva trama apropiada para los medios de tal segmento de la red física.
Aunque parezca sorprendente puede haber una conversación entre direcciones host (dispositivo
que comunica a través de una red) distantes, digamos que como una PC en parís con un servidor de
internet en Japón.la comunicación que hay entre dos direcciones host es por medio de los
protocolos de capa de red(dirección IP) donde hay un cliente y un servidor, y hay una probabilidad
que numerosos protocolos de capa de enlace de datos se estén usando para transportar paquetes
IP a través de varios tipos de LAN y WAN. Lo que enseguida muestro un diagrama de la capa de
enlace de datos.
Capa de enlace de datos
Los protocolos de enlace de datos
regulan como se da formato a una
trama para utilizarla en diferentes
medios Es posible que distintos protocolos se
encuentren en uso para diferentes
medios
En cada salto a lo largo de la ruta, un dispositivo
intermediario, acepta tramas de un medio la
desencapsula y luego envía los paquetes en una
nueva trama.los encabezados de cada trama se
formatean para el medio especifico que cruzara.
Trama que sale para ser des encapsulada.
Trama que llega una vez que ya fue des encapsulada.

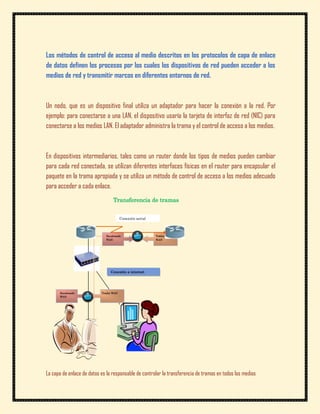

5. Los métodos de control de acceso al medio descritos en los protocolos de capa de enlace
de datos definen los procesos por los cuales los dispositivos de red pueden acceder a los
medios de red y transmitir marcos en diferentes entornos de red.
Un nodo, que es un dispositivo final utiliza un adaptador para hacer la conexión a la red. Por
ejemplo: para conectarse a una LAN, el dispositivo usaría la tarjeta de interfaz de red (NIC) para
conectarse a los medios LAN. El adaptador administra la trama y el control de acceso a los medios.
En dispositivos intermediarios, tales como un router donde los tipos de medios pueden cambiar
para cada red conectada, se utilizan diferentes interfaces físicas en el router para encapsular el
paquete en la trama apropiada y se utiliza un método de control de acceso a los medios adecuado
para acceder a cada enlace.
Transferencia de tramas
Conexión serial
Encabezado Tráiler
WAN WAN
Conexión a internet
Encabezado Trailer WAN
WAN
La capa de enlace de datos es la responsable de controlar la transferencia de tramas en todos los medios

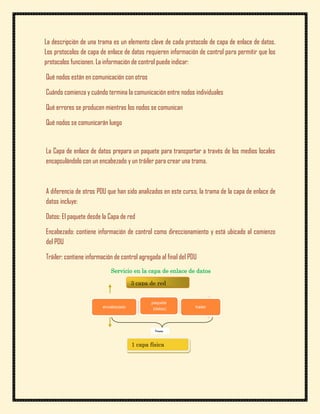

6. La descripción de una trama es un elemento clave de cada protocolo de capa de enlace de datos.
Los protocolos de capa de enlace de datos requieren información de control para permitir que los
protocolos funcionen. La información de control puede indicar:
Qué nodos están en comunicación con otros
Cuándo comienza y cuándo termina la comunicación entre nodos individuales
Qué errores se producen mientras los nodos se comunican
Qué nodos se comunicarán luego
La Capa de enlace de datos prepara un paquete para transportar a través de los medios locales
encapsulándolo con un encabezado y un tráiler para crear una trama.
A diferencia de otros PDU que han sido analizados en este curso, la trama de la capa de enlace de
datos incluye:
Datos: El paquete desde la Capa de red
Encabezado: contiene información de control como direccionamiento y está ubicado al comienzo
del PDU
Tráiler: contiene información de control agregada al final del PDU
Servicio en la capa de enlace de datos
3 capa de red
paquete
encabezado (datos) trailer
Trama
1 capa física

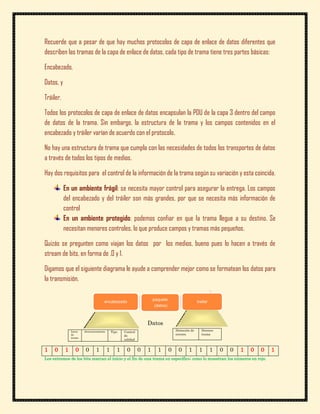

7. Recuerde que a pesar de que hay muchos protocolos de capa de enlace de datos diferentes que
describen las tramas de la capa de enlace de datos, cada tipo de trama tiene tres partes básicas:
Encabezado,
Datos, y
Tráiler.
Todos los protocolos de capa de enlace de datos encapsulan la PDU de la capa 3 dentro del campo
de datos de la trama. Sin embargo, la estructura de la trama y los campos contenidos en el
encabezado y tráiler varían de acuerdo con el protocolo.
No hay una estructura de trama que cumpla con las necesidades de todos los transportes de datos
a través de todos los tipos de medios.
Hay dos requisitos para el control de la información de la trama según su variación y esta coincida.
En un ambiente frágil: se necesita mayor control para asegurar la entrega. Los campos
del encabezado y del tráiler son más grandes, por que se necesita más información de
control
En un ambiente protegido: podemos confiar en que la trama llegue a su destino. Se
necesitan menores controles, lo que produce campos y tramas más pequeños.
Quizás se pregunten como viajan los datos por los medios, bueno pues lo hacen a través de
stream de bits, en forma de ,0 y 1.
Digamos que el siguiente diagrama le ayude a comprender mejor como se formatean los datos para
la transmisión.
paquete
encabezado trailer
(datos)
Datos
Inicio direccionamiento Tipo Control Detección de Detener
de de errores trama
trama
calidad
1 0 1 0 0 1 1 1 0 0 1 1 0 0 1 1 1 0 0 1 0 0 1
Los extremos de los bits marcan el inicio y el fin de una trama en específico; como lo muestran los números en rojo.

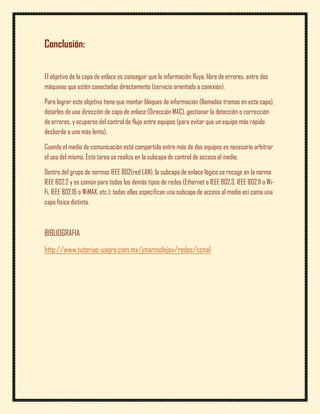

8. Conclusión:
El objetivo de la capa de enlace es conseguir que la información fluya, libre de errores, entre dos
máquinas que estén conectadas directamente (servicio orientado a conexión).
Para lograr este objetivo tiene que montar bloques de información (llamados tramas en esta capa),
dotarles de una dirección de capa de enlace (Dirección MAC), gestionar la detección o corrección
de errores, y ocuparse del control de flujo entre equipos (para evitar que un equipo más rápido
desborde a uno más lento).
Cuando el medio de comunicación está compartido entre más de dos equipos es necesario arbitrar
el uso del mismo. Esta tarea se realiza en la subcapa de control de acceso al medio.
Dentro del grupo de normas IEEE 802(red LAN), la subcapa de enlace lógico se recoge en la norma
IEEE 802.2 y es común para todos los demás tipos de redes (Ethernet o IEEE 802.3, IEEE 802.11 o Wi-
Fi, IEEE 802.16 o WiMAX, etc.); todas ellas especifican una subcapa de acceso al medio así como una
capa física distinta.
