1. Bases de Datos
Ing. Marta Eugenia Copa
U3: Modelo de Entidad Relación
Entidades

2. MER: Conceptos básicos
 Entidad ( entity )
 Atributo ( attribute )
 Dominio ( values set )
 Relación ( relationship)

3. Entidad
 Una entidad es un elemento del mundo real,
sobre el cual se desea almacenar información
en la BD.
 Una entidad presenta las siguientes
propiedades:
 Posee existencia propia, ya sea física o conceptual.
 Se distingue del resto de los objetos.
 Resultan de interés algunas de sus propiedades.
 Formada por un conjunto de ocurrencias, que
presentan las mismas propiedades.

4. Entidad
CLIENTE LIBRO PELICULA

5. Ocurrencia de una entidad
 Una entidad está formada por ocurrencias o
instancias, que son los valores concretos que
toman los atributos de la entidad en un
momento determinado.
L1
Título= Fundamentos de Sistemas de
BD
Autor = ELMASRI, Ramez
Editorial = Addison Wesley
Año de Edición = 2002
S1
Codigo = 1248
Nombre = Avila, Rocío María
Direccion = Africa 322 Bº 9 de Julio Palpalá
4612
Telefono = 4774890
Fe_Nac = 12/09/1989

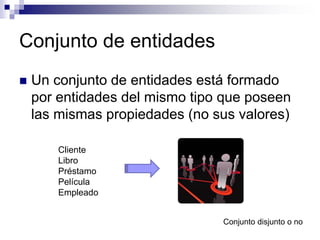

6. Conjunto de entidades
 Un conjunto de entidades está formado
por entidades del mismo tipo que poseen
las mismas propiedades (no sus valores)
Cliente
Libro
Préstamo
Película
Empleado
Conjunto disjunto o no

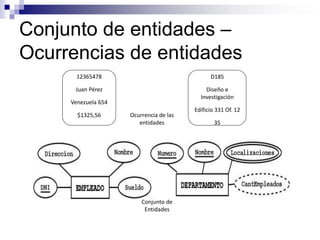

7. Conjunto de entidades –
Ocurrencias de entidades
12365478
Juan Pérez
Venezuela 654
$1325,56
D185
Diseño e
Investigación
Edificio 331 Of. 12
35
Ocurrencia de las
entidades
Conjunto de
Entidades

8. Intensión y Extensión de
entidades
 La intensión, se refiere a la entidad
propiamente dicha, describe el esquema para
un conjunto de entidades:
 EMPLEADO (DNI, Nombre, Direccion, Sueldo)
 La extensión, se refiere al conjunto de
ocurrencias de una entidad en un momento
determinado.
 e1: (12365478, “Juan Pérez”, “Venezuela 654”, 1325.56)
 e2: (20587945, “Mario Surco”, “San Martín 123”, 3520.45)

9. Atributo clave de una entidad
 Es un atributo o conjunto de atributos que presenta un
valor único y diferente para cada ocurrencia de la
entidad. Un atributo clave debe cumplir dos
condiciones:
 No pueden existir dos ocurrencias de una entidad con
el mismo valor del atributo clave.
 Para un atributo clave compuesto, si se omite
cualquiera de sus atributos componentes, la condición
anterior deja de cumplirse.

10. Clave compuesta
 Una clave compuesta está formada por un
conjunto de atributos, cuya combinación de
valores es diferente para cada ocurrencia de la
entidad.
 Una clave compuesta debe ser mínima
Trabaja_En(NroEmpleado,NroDepartamento)

11. Claves candidatas
 Una entidad puede tener varios atributos que
identifiquen unívocamente cada una de las
ocurrencias de la entidad. Cada uno de estos
atributos se denomina clave candidata.

12. Clave Primaria
 Es la clave elegida entre todas las claves
candidatas, que se transforma en el medio
principal para identificar a cada ocurrencia de
una entidad.
