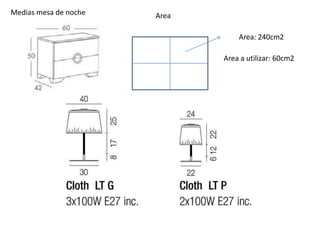

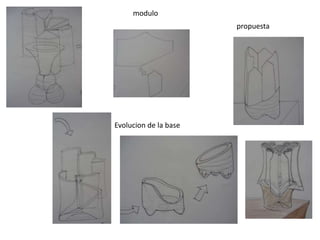

1. Medias mesa de noche Area
Area: 240cm2
Area a utilizar: 60cm2

2. Partes de
la lampara
convencional
http://www.customlightingrepair.com/tablelamp.htm

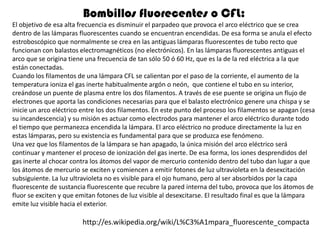

3. Bombillos fluorecentes o CFL:
El objetivo de esa alta frecuencia es disminuir el parpadeo que provoca el arco eléctrico que se crea
dentro de las lámparas fluorescentes cuando se encuentran encendidas. De esa forma se anula el efecto
estroboscópico que normalmente se crea en las antiguas lámparas fluorescentes de tubo recto que
funcionan con balastos electromagnéticos (no electrónicos). En las lámparas fluorescentes antiguas el
arco que se origina tiene una frecuencia de tan sólo 50 ó 60 Hz, que es la de la red eléctrica a la que
están conectadas.
Cuando los filamentos de una lámpara CFL se calientan por el paso de la corriente, el aumento de la
temperatura ioniza el gas inerte habitualmente argón o neón, que contiene el tubo en su interior,
creándose un puente de plasma entre los dos filamentos. A través de ese puente se origina un flujo de
electrones que aporta las condiciones necesarias para que el balasto electrónico genere una chispa y se
inicie un arco eléctrico entre los dos filamentos. En este punto del proceso los filamentos se apagan (cesa
su incandescencia) y su misión es actuar como electrodos para mantener el arco eléctrico durante todo
el tiempo que permanezca encendida la lámpara. El arco eléctrico no produce directamente la luz en
estas lámparas, pero su existencia es fundamental para que se produzca ese fenómeno.
Una vez que los filamentos de la lámpara se han apagado, la única misión del arco eléctrico será
continuar y mantener el proceso de ionización del gas inerte. De esa forma, los iones desprendidos del
gas inerte al chocar contra los átomos del vapor de mercurio contenido dentro del tubo dan lugar a que
los átomos de mercurio se exciten y comiencen a emitir fotones de luz ultravioleta en la desexcitación
subsiguiente. La luz ultravioleta no es visible para el ojo humano, pero al ser absorbidos por la capa
fluorescente de sustancia fluorescente que recubre la pared interna del tubo, provoca que los átomos de
fluor se exciten y que emitan fotones de luz visible al desexcitarse. El resultado final es que la lámpara
emite luz visible hacia el exterior.
http://es.wikipedia.org/wiki/L%C3%A1mpara_fluorescente_compacta

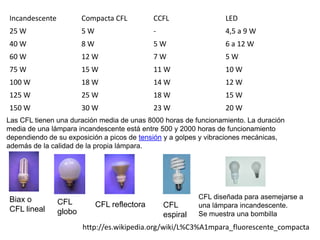

4. Incandescente Compacta CFL CCFL LED
25 W 5W - 4,5 a 9 W
40 W 8W 5W 6 a 12 W
60 W 12 W 7W 5W
75 W 15 W 11 W 10 W
100 W 18 W 14 W 12 W
125 W 25 W 18 W 15 W
150 W 30 W 23 W 20 W
Las CFL tienen una duración media de unas 8000 horas de funcionamiento. La duración
media de una lámpara incandescente está entre 500 y 2000 horas de funcionamiento
dependiendo de su exposición a picos de tensión y a golpes y vibraciones mecánicas,
además de la calidad de la propia lámpara.
Biax o CFL diseñada para asemejarse a
CFL CFL reflectora CFL una lámpara incandescente.
CFL lineal globo espiral Se muestra una bombilla
http://es.wikipedia.org/wiki/L%C3%A1mpara_fluorescente_compacta

5. www.tecnolite.com

6. Como
funciona
una
lampara
de
20watt

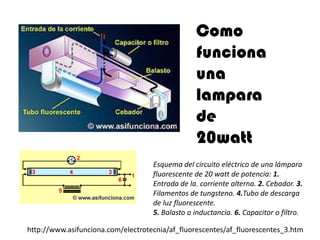

Esquema del circuito eléctrico de una lámpara
fluorescente de 20 watt de potencia: 1.
Entrada de la. corriente alterna. 2. Cebador. 3.
Filamentos de tungsteno. 4.Tubo de descarga
de luz fluorescente.
5. Balasto o inductancia. 6. Capacitor o filtro.
http://www.asifunciona.com/electrotecnia/af_fluorescentes/af_fluorescentes_3.htm

7. http://www.asifunciona.com/electrotecnia/af_fluorescentes/af_fluorescentes_3.htm

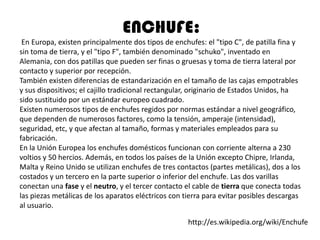

8. ENCHUFE:
En Europa, existen principalmente dos tipos de enchufes: el "tipo C", de patilla fina y
sin toma de tierra, y el "tipo F", también denominado "schuko", inventado en
Alemania, con dos patillas que pueden ser finas o gruesas y toma de tierra lateral por
contacto y superior por recepción.
También existen diferencias de estandarización en el tamaño de las cajas empotrables
y sus dispositivos; el cajillo tradicional rectangular, originario de Estados Unidos, ha
sido sustituido por un estándar europeo cuadrado.
Existen numerosos tipos de enchufes regidos por normas estándar a nivel geográfico,
que dependen de numerosos factores, como la tensión, amperaje (intensidad),
seguridad, etc, y que afectan al tamaño, formas y materiales empleados para su
fabricación.
En la Unión Europea los enchufes domésticos funcionan con corriente alterna a 230
voltios y 50 hercios. Además, en todos los países de la Unión excepto Chipre, Irlanda,
Malta y Reino Unido se utilizan enchufes de tres contactos (partes metálicas), dos a los
costados y un tercero en la parte superior o inferior del enchufe. Las dos varillas
conectan una fase y el neutro, y el tercer contacto el cable de tierra que conecta todas
las piezas metálicas de los aparatos eléctricos con tierra para evitar posibles descargas
al usuario.
http://es.wikipedia.org/wiki/Enchufe

9. Tipos de tomas de corriente
Las letras utilizadas a continuación no se corresponden con las designadas por sus
respectivas normas. Las clavijas y tomas fueron asignadas al azar de esta forma por
una publicación del Departamento de Comercio de EE.UU. y desde entonces han sido
utilizadas en todo el mundo para las comparaciones.
Tipo A, NEMA 1, de 2 Tipo C, Europlug
polos, USA. Tipo B, NEMA 5, 3
polos, USA.
Tipo D, BS 546. Tipo E, CEE 7/5, Francés Tipo F, CEE 7/4,
Schuko
http://es.wikipedia.org/wiki/Enchufe

10. http://es.wikipedia.org/wiki/Enchufe

11. Sabias Colombia tiene una
Tension: 120 V
frecuencia:60 Hz
que:?
Equipos de aire
acondicionado,
restaurantes, cocinas y
hornos usan fuentes de
240 V. Cableado,
prácticas y estándares
siguen el Código
Eléctrico Colombiano
(esencialmente
traducción del USA
National Electric Code).
http://es.wikipedia.org/wiki/Enchufe

12. Entre las ventajas de las lámparas fluorescentes se encuentran las siguientes:
Aportan más luminosidad con menos watt de consumo.
Tienen bajo consumo de corriente eléctrica.
Poseen una vida útil prolongada (entre 5 mil y 7 mil horas).
Tienen poca pérdida de energía en forma de calor.
La vida útil de una lámpara fluorescente se reduce o termina por los siguientes
motivos:
•Desgaste de la sustancia emisora que recubre el filamento de tungsteno compuesta de
calcio (Ca) y magnesio (Mg).
•Pérdida de la eficacia de los polvos fluorescentes que recubren el interior del tubo.
•Ennegrecimiento del tubo en sus extremos.
•Excesivo número de veces que se enciende y apaga de forma habitual la lámpara en
períodos cortos de tiempo.
http://www.asifunciona.com/electrotecnia/af_fluorescentes/af_fluorescentes_3.htm

13. http://www.asifunciona.com/electrotecnia/af_fluorescentes/af_fluorescentes_3.htm

14. Interruptor electrico
Actuantes
Los actuantes de los interruptores pueden ser normalmente abiertos, en cuyo caso al
accionarlos se cierra el circuito (el caso del timbre) o normalmente cerrados en cuyo
caso al accionarlos se abre el circuito.
Pulsadores
También llamados interruptores momentáneos. Este tipo de interruptor requiere que
el operador mantenga la presión sobre el actuante para que los contactos estén
unidos. Un ejemplo de su uso lo podemos encontrar en los timbres de las casas.
Cantidad de polos
Son la cantidad de circuitos individuales que controla el interruptor. Un interruptor
de un solo polo como el que usamos para encender una lámpara. Los hay de 2 o
más polos. Por ejemplo si queremos encender un motor de 220 voltios y a la vez un
indicador luminoso de 12 voltios necesitaremos un interruptor de 2 polos, un polo
para el circuito de 220 voltios y otro para el de 12 voltios
http://es.wikipedia.org/wiki/Interruptor
