1. LUMINOTECNIA Técnica que estudia el uso y aprovechamiento racional de la luz

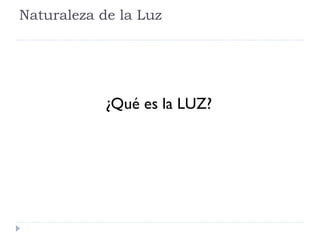

2. Naturaleza de la Luz ¿Qué es la LUZ?

3. Naturaleza de la luz La Luz es el espectro de ondas electromagnéticas que puede ser percibido por el ojo humano”

4. Naturaleza de la luz La luz es una ONDA de radiación electromagnética. Es una variación de campos E y M que se propaga a través del espacio.

5. Velocidad de la Luz c = 300.000 km/seg

6. Frecuencia f = 1/Período (Hz)

7. Longitud de onda Es la distancia entre dos crestas o dos valles d=v*t (velocidad x tiempo) = c * T (velocidad x período) = c / f

8. Longitud de onda - Unidades Nanometro (nm): 10 elevado a -9 metros Esto es: 1 nanometro = 0,000000001 metros. Es decir, un nanometro es la mil millonésima parte de un metro, o millonésima parte de un milímetro. También: 1 milímetro = 1.000.000 nanometros. Angstrom (Å): 1 x 10-10 m = 0,1 nm

9. Espectro electromagnético

10. Espectro electromagnético

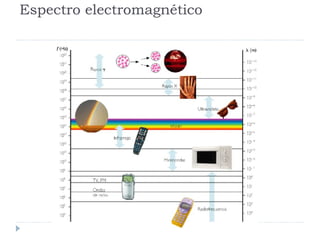

11. Espectro electromagnético

12. Magnitudes y unidades

13. Magnitudes y unidades

14. Magnitudes y unidades

15. Magnitudes y unidades Rendimiento Luminoso Relaciona la potencia eléctrica consumida por una fuente de luz y el flujo luminoso (lúmenes) emitido. Es la relación entre los lm emitidos y los watts consumidos . Se expresa en lm/watt

16. Índice de reproducción cromática (IRC) IRC Nivel de reproducción cromático 85 a 100 Excelente 70 a 84 Bueno 40 a 69 Aceptable Menor de 40 Limitado Indica la capacidad que tiene una fuente luminosa para reproducir fielmente los colores de varios objetos en comparación con una fuente de luz natural o ideal. El valor 100 indica la reproducción de mayor calidad. Una lámpara incandescente tiene un IRC de 100, un fluorescente , dependiendo del tipo, entre 50 a 97 y una de vapor de mercurio, entre 48 y 50

17. Índice de reproducción cromática (IRC)

18. Temperatura de color (K) La temperatura de color de una fuente de luz se define comparando su color dentro del espectro luminoso con el de la luz que emitiría un cuerpo negro calentado a una temperatura determinada. Por este motivo esta temperatura de color se expresa en kelvin (mal llamados "grados Kelvin"), a pesar de no reflejar expresamente una medida de temperatura, por ser la misma solo una medida relativa. “ Luz cálida” “ Luz fría”

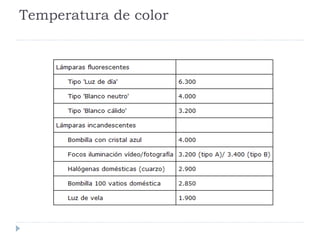

19. Temperatura de color

20. Tipos de lámparas INCANDESCENTES Emiten luz cuando un filamento se calienta a elevadas temperaturas. Ejemplos: “lamparitas”, halógenas DE DESCARGA GASEOSA Emiten luz cuando un gas es recorrido por una corriente eléctrica. Ej: Fluorescentes, bajo consumo, vapor de mercurio, mezcladoras. LED Emiten luz cuando la corriente circula a través del semiconductor

21. Lámparas incandescentes Al atravesar la corriente el filamento resistivo, éste alcanza una temperatura de unos 2000 ºC poniéndose incandescente, emitiendo luz Son muy baratas y de fácil montaje . El filamento se evapora y se termina cortando. La duración es de unas 1000 horas

22. El rendimiento es menor al 20% El filamento es de tungsteno o wolframio, para soportar la temperatura.

23. Dentro de la ampolla se quita el aire y se llena con argón y nitrógeno.

24. Lámparas incandescentes - Construcción

25. Lámparas halógenas (incandescentes) Son muy parecidas a las incandescentes, pero se construyen para que duren mas y tengan un mayor rendimiento Tiene una vida útil de 2000 a 3000 horas. Tiene mas rendimiento que las “lamparitas” Generan mucho calor

26. Su costo re relativamente elevado Ampolla de cuarzo

27. Filamento de tungsteno

28. Electrodos de conexión Dentro de la ampolla hay un elemento halógeno (yodo) que reacciona con el tungsteno del filamento. La temperatura es muy alta, por lo que la ampolla es de cuarzo. Es aconsejable NO TOCAR la ampolla con los dedos, porque la grasa, en combinación con las altas temperaturas puede romper el cuarzo

29. Tipos de lámparas halógenas Dicroica Bipin

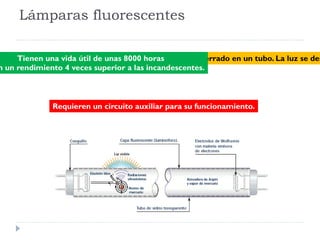

30. Lámparas fluorescentes La corriente atraviesa un gas o vapor metálico encerrado en un tubo. La luz se desprende a baja temperatura (luz fría) Tienen una vida útil de unas 8000 horas Tienen un rendimiento 4 veces superior a las incandescentes. Requieren un circuito auxiliar para su funcionamiento.

31. Encendido de lámparas fluorescentes 1. Entrada de la. corriente alterna. 2. Arrancador. 3. Filamentos de tungsteno. 4. Tubo de descarga de luz fluorescente. 5. Balasto o inductancia o reactancia. 6. Capacitor o filtro. El arrancador en combinación con el balasto generan un pico de tensión elevada que produce la ionización del gas y el inicio de la descarga gaseosa

32. Lámparas fluorescentes compactas (CFL) Son lámparas fluorescentes con potencia entre 5 y 60W con el circuito de arranque incorporado y un casquillo E27 Tienen una vida útil de unas 8000 horas Tienen un rendimiento 5 veces superior a las incandescentes.

33. Comparación con lámparas incandescentes

34. Comparación de eficiencia (CFL) Superadas las 2.000 hs de uso, las lámparas de bajo consumo comienzan a dar ganancia en comparación al menor costo inicial de las lámparas incandescentes.

35. Comparación costos (CFL)

36. Lámpara de vapor de mercurio En estas lámparas la descarga se realiza en una atmósfera de vapor de mercurio Tienen una vida útil de 8000 a 16.000 horas. Tienen alto rendimiento. Potencia entre 50 y 2000 W Requieren un circuito auxiliar para su funcionamiento. Tiempo de encendido entre 4 y 5 minutos. Tiempo de reencendido entre 3 y 6 minutos

37. Lámpara mezcladora La lámpara mezcladora deriva de la lámpara convencional de mercurio de alta presión. La diferencia principal entre estas dos es que, la última depende de un balasto externo para estabilizar la corriente de la lámpara, y la lámpara mezcladora posee un balasto incorporado en forma de filamento de tungsteno conectado en serie con el tubo de descarga. La luz de descarga del mercurio y aquella del filamento caldeado se combinan, o se mezclan, para lograr una lámpara con características operativas totalmente diferentes a aquellas que poseen tanto una lámpara de mercurio puro como una incandescente. La principal ventaja es que concentra las ventajas de ambos tipos.

38. Lámpara de vapor de sodio La vida media de estas lámparas es muy elevada, de unas 15000 horas y la depreciación de flujo luminoso que sufren a lo largo de su vida es muy baja por lo que su vida útil es de entre 6000 y 8000 horas. Esto junto a su alta eficiencia y las ventajas visuales que ofrece la hacen muy adecuada para usos de alumbrado público, aunque también se utiliza con finalidades decorativas

39. Comparación duración

40. LEDS (Semiconductores)

41. Resumen circuitos encendido

42. Casquillos (“culotes”)

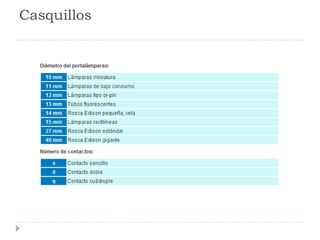

43. Casquillos

44. Casquillos

45. Casquillos

46. Casquillos
