Gabinetes
Los gabinetes de computadora u ordenador, son el armazón del equipo que
contiene los componentes del ordenador, normalmente construidos de acero,
plástico o aluminio. Su función es la de proteger los componentes del computador.

Tipos de gabinetes

ATX Desktop:
La frase “Desktop” indica que la computadora debe ir encima del escritorio
Este diseño es famoso por permitir que un monitor sea puesto encima del
gabinete.

ATX Full:
Más grande que los gabinetes típicos, este permite agregar más discos duros,
dispositivos ópticos (Quemadoras, DVD), y tiene más espacio adentro.

ATX Media Center o HTPC:
Se conectan al televisor, cámaras digitales, radios, etc.

4


ATX Mid:
Este es la torre ATX mediana y es la más común.

ATX mini:
Gabinetes para tarjetas madres más pequeñas que las ATX más comunes. En
estos hay menos espacio para Quemadoras/DVD y discos duro

El BTX:
Fue diseñado para reemplazar el ATX. Se basa en el mismo concepto del ATX,
pero también se enfoca en mejorar la circulación de aire.

Micro ATX:
Desktop Este es el mismo al ATX Desktop, pero el tamaño reducido debido a que
la tarjeta madre es también más pequeña.

5


Micro ATX:
Media Center o HTPC Lo mismo al ATX media Center, pero más pequeño.

Micro ATX:
Mid Versión mediana del Micro ATX.

Micro ATX:
Mini La versión más pequeña del Micro ATX.

Micro ATX Slim:
El nombre lo dice todo, "Slim" indica delgado.

6


Mini ITX:

Desarrollado por VIA, esta forma es para tarjetas madres cuales usan poca
energía y se instalan en los gabinetes cuales posiblemente son los más pequeños
en el presente.

Server/Servidor:

Estos gabinetes existen en muchas formas. Altos y delgados, o pequeños y súper
gruesos. Como es para servidores, necesitamos mucho espacio y buena
circulación de aire.

Small Form Factor (SFF):

Estos gabinetes existen en varios tamaños, desde cubos hasta diseños como los
del HTPC. Ya que sólo tiene espacio para una sola unidad de discos ópticos, un
único disco duro y tal vez dos tarjetas de expansión, que es muy poca la demanda
de energía fuera del primer transformador.

7


Fuentes de poder
Se hace referencia al sistema que otorga la electricidad imprescindible para
alimentar a equipos.

La fuente de alimentación tiene el propósito de transformar la tensión alterna de la
red industrial en una tensión casi continua. Para lograrlo, aprovecha las utilidades

Fuente de poder ATX:

El estándar ATX se desarrolló como una evolución del factor de forma de Baby-
AT, para mejorar la funcionalidad de los actuales E/S y reducir el costo total del
sistema. Este fue creado por Intel en 1995. Fue el primer cambio importante en
muchos años en el que las especificaciones técnicas fueron publicadas por Intel
en 1995 y actualizadas varias veces desde esa época, la versión más reciente es
la 2.2 publicada en 2004.

Una placa ATX tiene un tamaño de 305 mm x 244 mm (12" x 9,6"). Esto permite
que en algunas cajas ATX quepan también placas Boza micro ATX.

Otra de las características de las placas ATX es el tipo de conector a la fuente de
alimentación, el cual es de 24 (20+4) contactos que permiten una única forma de
conexión y evitan errores como con las fuentes AT y otro conector adicional
llamado P4, de 4 contactos. También poseen un sistema de desconexión por
software.

Ventajas de ATX

Integración de los puertos E/S en la propia placa base.
La rotación de 90º de los formatos anteriores.
El procesador está en paralelo con los slots de memoria, cerca de la toma
de aire de la fuente de alimentación, aprovechando el flujo de aire y
reduciendo la temperatura.
Los slots AGP, PCI, PCI-e, están situados horizontalmente con el
procesador.
Tiene mejor refrigeración.
Reduce costes de fabricación y mantenimiento.

8


La diferencia principal que un usuario puede notar está en el hecho de que
las fuentes de poder AT no apagan el equipo de manera automática, ya que
cuando se ordena al sistema operativo que se apague, éste termina todos
los procesos que tiene pendientes y envía un último mensaje diciendo
“Ahora puede apagar el equipo“.

Fuente AT:

Es un dispositivo que se monta en el gabinete de la CPU y que se encarga
básicamente de transformar la corriente alterna de un enchufe doméstico
en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos
de la computadora. Esta también ayuda a suministrar la cantidad de corriente y
voltaje que está pasando en ella, de tal manera que controla las subidas de
voltaje.

A esta fuente de poder también se le puede llamar: fuente de alimentación AT,
fuente analógica, fuente de encendido mecánico, etc.

Características.-

Es de encendido mecánico porque tiene un interruptor que cambia de posición al
oprimirse y para volver a su estado antiguo se tiene que oprimir de nuevo.
Algunos modelos AT integraban un conector de tres terminales para alimentar
directamente el monitor CRT desde la misma fuente.

LAS DIFERENCIAS QUE HAY ENTRE UNA FUENTE AT Y UNA ATX.

9


Podemos diferenciar si una fuente es AT o ATX por los sus conectores que van
hacia la motherboard.

Otra diferencia es que las fuentes AT se encienden desde una llave que viene
desde la misma fuente y está colocada al frente de la torre. Mientras que las ATX
el encendido se hace desde la motherboard y un pulsador.

Tarjeta madre
La placa base, también conocida como placa madre o tarjeta madre es una
tarjeta de circuito impreso a la que se conectan los componentes que constituyen
la computadora u ordenador. Es una parte fundamental a la hora de armar una PC
de escritorio o portátil. Tiene instalados una serie de circuitos integrados, entre los
que se encuentra el circuito integrado auxiliar, que sirve como centro de conexión
entre el microprocesador, la memoria de acceso aleatorio (RAM), las ranuras de
expansión y otros dispositivos.

Partes de una tarjeta

Una placa base típica admite los siguientes componentes:

Uno o varios conectores de alimentación: por estos conectores, una
alimentación eléctrica proporciona a la placa base los diferentes voltajes e
intensidades necesarios para su funcionamiento.
El zócalo de CPU es un receptáculo que recibe el microprocesador y lo
conecta con el resto de componentes a través de la placa base.
Las ranuras de memoria RAM, en número de 2 a 6 en las placas base
comunes.

10


El chipset: una serie de circuitos electrónicos, que gestionan las
transferencias de datos entre los diferentes componentes de la
computadora (procesador, memoria, tarjeta gráfica, unidad de
almacenamiento secundario, etc.).

Se divide en dos secciones, el puente norte y el puente sur. El primero gestiona la
interconexión entre el microprocesador, la memoria RAM y la unidad de
procesamiento gráfico; y el segundo entre los periféricos y los dispositivos de
almacenamiento, como los discos duros o las unidades de disco óptico. Las
nuevas líneas de procesadores de escritorio tienden a integrar el propio
controlador de memoria en el interior del procesador además de que estas tardan
en degradarse aproximadamente de 100 a 200 años.

El reloj: regula la velocidad de ejecución de las instrucciones del
microprocesador y de los periféricos internos.
La CMOS: una pequeña memoria que preserva cierta información
importante (como la configuración del equipo, fecha y hora), mientras el
equipo no está alimentado por electricidad.
La pila de la CMOS: proporciona la electricidad necesaria para operar el
circuito constantemente y que éste último no se apague perdiendo la serie
de configuraciones guardadas.
La BIOS: un programa registrado en una memoria no volátil (antiguamente
en memorias ROM, pero desde hace tiempo se emplean memorias flash).
Este programa es específico de la placa base y se encarga de la interfaz de
bajo nivel entre el microprocesador y algunos periféricos. Recupera, y
después ejecuta, las instrucciones del MBR (Master Boot Record), o
registradas en un disco duro o SSD, cuando arranca el sistema operativo.
Actualmente los ordenadores modernos sustituyen el MBR por el GPT y la
BIOS por Extensible Firmware Interface.
El bus: conecta el microprocesador al chipset, está cayendo en desuso
frente a HyperTransport y Quickpath.
El bus de memoria conecta el chipset a la memoria temporal.
El bus de expansión: une el microprocesador a los conectores
entrada/salida y a las ranuras de expansión.
Los conectores de entrada/salida que cumplen normalmente con la norma
PC 99: estos conectores incluyen:
o Los puertos PS2 para conectar el teclado o el ratón, estas interfaces
tienden a desaparecer a favor del USB
o Los puertos serie, por ejemplo para conectar dispositivos antiguos.
o Los puertos paralelos, por ejemplo para la conexión de antiguas
impresoras.
o Los puertos USB (en inglés Universal Serial Bus), por ejemplo para
conectar periféricos recientes.
o Los conectores RJ45, para conectarse a una red informática.
o Los conectores VGA, DVI, HDMI o Displayport para la conexión del
monitor de la computadora.

11


o Los conectores IDE o Serial ATA, para conectar dispositivos de
almacenamiento, tales como discos duros, unidades de estado sólido
y unidades de disco óptico.
o Los conectores de audio, para conectar dispositivos de audio, tales
como altavoces o micrófonos.
Las ranuras de expansión: se trata de receptáculos que pueden acoger
tarjetas de expansión (estas tarjetas se utilizan para agregar características
o aumentar el rendimiento de un ordenador; por ejemplo, un, tarjeta gráfica
se puede añadir a un ordenador para mejorar el rendimiento 3D). Estos
puertos pueden ser puertos ISA, PCI, AGP y los más recientes, PCI
Express.

Con la evolución de las computadoras, más y más características se han integrado
en la placa base, tales como circuitos electrónicos para la gestión del vídeo IGP,
de sonido o de redes (10/100 Mbps/1 Gbps), evitando así la adición de tarjetas de
expansión.

En la placa también existen distintos conjuntos de pines que sirven para configurar
otros dispositivos:

JMDM1: Sirve para conectar un modem por el cual se puede encender el
sistema cuando este recibe una señal.
JIR2: Este conector permite conectar módulos de infrarrojos Ir DA, teniendo
que configurar la BIOS.
JBAT1: Se utiliza para poder borrar todas las configuraciones que como
usuario podemos modificar y restablecer las configuraciones que vienen de
fábrica.
JP20: Permite conectar audio en el panel frontal.
JFP1 Y JFP2: Se utiliza para la conexión de los interruptores del panel
frontal y los LEDs.
JUSB1 Y JUSB3: Es para conectar puertos USB del panel frontal.

Tipos de bus

Los buses son espacios físicos que permiten el transporte de información y
energía entre dos puntos de la computadora.

Los buses generales son los siguientes:

Bus de datos: son las líneas de comunicación por donde circulan los datos
externos e internos del microprocesador.
Bus de dirección: línea de comunicación por donde viaja la información
específica sobre la localización de la dirección de memoria del dato o
dispositivo al que se hace referencia.
Bus de control: línea de comunicación por donde se controla el
intercambio de información con un módulo de la unidad central y los
periféricos.
12


Bus de expansión: conjunto de líneas de comunicación encargado de
llevar el bus de datos, el bus de dirección y el de control a la tarjeta de
interfaz (entrada, salida) que se agrega a la tarjeta principal.
Bus del sistema: todos los componentes de la CPU se vinculan a través
del bus de sistema, mediante distintos tipos de datos el microprocesador y
la memoria principal, que también involucra a la memoria caché de nivel 2.
La velocidad de transferencia del bus de sistema está determinada por la
frecuencia del bus y el ancho del mínimo.

Puertos de entrada y de salida
DISPOSITIVOS DE ENTRADA: son aquellos dispositivos externos de hardware
que tienen componentes situados fuera de la computadora, a la que pueden dar
información y/o instrucciones.

DISPOSITIVOS DE SALIDA: son aquellos dispositivos que permiten ver
resultados del proceso de datos que realice la computadora (salida de datos). El
más común es la pantalla o monitor, aunque también están las impresoras
(imprimen los resultados en papel), los trazadores gráficos o plotters, las bocinas,
etc.

Entrada:
o Teclado
o Ratón
o Joystick
o Lápiz óptico
o Micrófono
o Webcam
o Escáner
o Escáner de código de barras
Salida:
o Monitor
o Altavoz
o Auriculares
o Impresora
o Plotter
o Proyector

Entrada/salida (mixtos):
o Unidades de almacenamiento
o CD
o DVD
o Módem

13


o Memory cards
o USB
o Router
o Pantalla táctil
o Dispositivos hápticos
o Disco Duro Externo

Puerto serial: es una interfaz de comunicaciones de datos digitales,
frecuentemente utilizado por computadoras y periféricos, donde la información es
transmitida bit a bit enviando un solo bit a la vez, en contraste con el puerto
paralelo que envía varios bits simultáneamente.

Puerto paralelo: Un puerto paralelo es una interfaz entre una computadora y un
periférico, cuya principal característica es que los bits de datos viajan juntos,
enviando un paquete de byte a la vez. Es decir, se implementa un cable o una vía
física para cada bit de datos formando un bus.

El cable paralelo es el conector físico entre el puerto paralelo y el dispositivo
periférico. En un puerto paralelo habrá una serie de bits de control en vías aparte
que irá en ambos sentidos por caminos distintos.

En contraposición al puerto paralelo está el puerto serie, que envía los datos bit a
bit por el mismo hilo.

14


Puertos USB:

Se utilizan para conectar, comunicar y proveer de alimentación eléctrica entre
ordenadores y periféricos y dispositivos electrónicos.

USB fue diseñado para estandarizar la conexión de periféricos, como mouse,
teclados, joysticks, escáneres, cámaras digitales, teléfonos móviles, reproductores
multimedia, impresoras, dispositivos multifuncionales, sistemas de adquisición de
datos, módems, tarjetas de red, tarjetas de sonido, tarjetas sintonizadoras de
televisión y grabadora de DVD externa, discos duros externos y disquetera
externas.

Bluetooth: es una especificación industrial para Redes Inalámbricas de Área
Personal (WPAN) que posibilita la transmisión de voz y datos entre diferentes
dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2,4
GHz Los principales objetivos que se pretenden conseguir con esta norma son:

Facilitar las comunicaciones entre equipos móviles y fijos.
Eliminar los cables y conectores entre éstos.
Ofrecer la posibilidad de crear pequeñas redes inalámbricas y facilitar la
sincronización de datos entre equipos personales.

Los dispositivos que con mayor frecuencia utilizan esta tecnología pertenecen a
sectores de las telecomunicaciones y la informática personal, como PDA,
teléfonos móviles, computadoras portátiles, ordenadores personales, impresoras o
cámaras digitales.

15


TARJETA DE RED
Una tarjeta de red o adaptador de red es un periférico que permite la
comunicación con aparatos conectados entre sí y también permite compartir
recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc).
A las tarjetas de red también se les llama NIC. Hay diversos tipos de adaptadores
en función del tipo de cableado o arquitectura que se utilice en la red pero
actualmente el más común es del tipo Ethernet utilizando una interfaz o conector
RJ-45.

Ethernet:

Es un estándar de redes de área local para computadores con acceso al medio
por contienda CSMA/CD. CSMA/CD (Acceso Múltiple por Detección de Portadora
con Detección de Colisiones), es una técnica usada en redes Ethernet para
mejorar sus prestaciones. El nombre viene del concepto físico de ether. Ethernet
define las características de cableado y señalización de nivel físico y los formatos
de tramas de datos del nivel de enlace de datos del modelo OSI.

Wi-Fi:

Es un mecanismo de conexión de dispositivos electrónicos de forma inalámbrica.
Los dispositivos habilitados con Wi-Fi, tales como: un ordenador personal, una
consola de videojuegos, un Smartphone o un reproductor de audio digital, pueden
conectarse a Internet a través de un punto de acceso de red inalámbrica. Dicho
punto de acceso tiene un alcance de unos 20 metros en interiores y al aire libre
una distancia mayor. Pueden cubrir grandes áreas la superposición de múltiples
puntos de acceso.

16


MENORIA RAM
La memoria de acceso aleatorio se utiliza como memoria de trabajo para el
sistema operativo, los programas y la mayoría del software. Es allí donde se
cargan todas las instrucciones que ejecutan el procesador y otras unidades de
cómputo.

SDRAM:

Se refiere a una familia de memorias dinámicas de acceso aleatorio (DRAM) que
tienen una interfaz síncrona, usadas ya desde principios de 1970.

Las memorias SDRAM son ampliamente utilizadas en los ordenadores, desde la
original SDR SDRAM y las posteriores DDR, DDR2 y DDR3.

DRAM:

Es un tipo de memoria dinámica de acceso aleatorio que se usa principalmente
en los módulos de memoria RAM y en otros dispositivos, como memoria principal
del sistema. Se denomina dinámica, ya que para mantener almacenado un dato,
se requiere revisar el mismo y recargarlo, cada cierto período, en un ciclo de
refresco.

17


Es una memoria volátil, es decir cuando no hay alimentación eléctrica, la memoria
no guarda la información. Inventada a finales de los sesenta, es una de las
memorias más usadas en la actualidad.

DDR SDRAM:

Es un tipo de memoria RAM, de la familia de las SDRAM.DDR permite a ciertos
módulos de memoria RAM compuestos por memorias síncronas (SDRAM),
disponibles en encapsulado DIMM, la capacidad de transferir simultáneamente
datos por dos canales distintos en un mismo ciclo de reloj. Los módulos DDR
soportan una capacidad máxima de 1 GiB (1 073 741 824 bytes).

DDR2:

Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2 de ida
y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho de banda
potencial bajo la misma frecuencia de una DDR SDRAM tradicional (si una DDR a
200 MHz reales entregaba 400 MHz nominales, la DDR2 por esos mismos 200
MHz reales entrega 800 MHz nominales).

18


DDR3 SDRAM:

Permite usar integrados de 512 MiB a 8 GiB, siendo posible fabricar módulos de
hasta 16 GiB.

Los DIMMs DDR3 tienen 240 contactos, es el mismo número que DDR2; sin
embargo, los DIMMs son físicamente incompatibles, debido a una ubicación
diferente de la muesca.

SIMM:
SIMM (siglas de Single In-line Memory Module), Es un formato para módulos de
memoria RAM que consisten en placas de circuito impreso sobre las que se
montan los integrados de memoria DRAM. Estos módulos se inserta en zócalos
sobre la placa base.

19


PROSESADORES
El microprocesador (o simplemente procesador) es el circuito integrado central
y más complejo de un sistema informático; a modo de ilustración, se le suele
llamar por analogía el «cerebro» de un computador. Es un circuito
integrado conformado por millones de componentes electrónicos. Constituye
la unidad central de procesamiento (CPU) de un PC catalogado
como microcomputador.

Es el encargado de ejecutar los programas, desde el sistema operativo hasta
las aplicaciones de usuario; sólo ejecuta instrucciones programadas en lenguaje
de bajo nivel, realizando operaciones aritméticas y lógicas simples, tales
como sumar, restar, multiplicar, dividir, las lógicas binarias y accesos a memoria.

Central Processing Unit o simplemente el procesador o microprocesador:

Es el componente principal del ordenador y otros dispositivos programables, que
interpreta las instrucciones contenidas en los programas y procesa los datos. Las
CPU proporcionan la característica fundamental del ordenador digital y son uno
de los componentes necesarios encontrados en los ordenadores de cualquier
tiempo, junto con la memoria principal y los dispositivos de entrada/salida

20


La unidad de procesamiento gráfico o GPU:
Es un coprocesador dedicado al procesamiento de gráficos u operaciones de
coma flotante, para aligerar la carga de trabajo del procesador central en
aplicaciones como los videojuegos y o aplicaciones 3D interactivas. De esta forma,
mientras gran parte de lo relacionado con los gráficos se procesa en la GPU,
la unidad central de procesamiento (CPU) puede dedicarse a otro tipo de cálculos
(como la inteligencia artificial o los cálculos mecánicos en el caso de
los videojuegos).
La GPU implementa ciertas operaciones gráficas llamadas primitivas optimizadas
para el procesamiento gráfico. Una de las primitivas más comunes para el
procesamiento gráfico en 3D es el antialiasing, que suaviza los bordes de las
figuras para darles un aspecto más realista. Adicionalmente existen primitivas para
dibujar rectángulos, triángulos, círculos y arcos. Las GPU actualmente disponen
de gran cantidad de primitivas, buscando mayor realismo en los efectos.
Las GPU están presentes en las tarjetas gráficas.

Una Unidad de procesamiento físico (en inglés PPU):
Es un microprocesador diseñado especialmente para manejar cálculos físicos en
computación. Su uso está particularmente extendido en el campo de los motores
físicos y los videojuegos. Algunos ejemplos de cálculos realizados por unidades
de procesamiento físico son cálculos de dinámica de cuerpos rígidos, detección de
colisiones, dinámica de fluidos, simulación de vestuario y cabello (en computación
gráfica), análisis de elementos finitos y fractura de objetos. El propósito de estas
unidades de procesamiento físico es liberar de carga (de procesamiento) a
las CPU haciendo dichas operaciones.

21


Disco duro
En informática, un disco duro o disco rígido es un dispositivo de
almacenamiento de datos no volátil que emplea un sistema de grabación
magnética para almacenar datos digitales. Se compone de uno o más platos o
discos rígidos, unidos por un mismo eje que gira a gran velocidad dentro de una
caja metálica sellada. Sobre cada plato, y en cada una de sus caras, se sitúa un
cabezal de lectura/escritura que flota sobre una delgada lámina de aire generada
por la rotación de los discos.

Para poder utilizar un disco duro, un sistema operativo debe aplicar un formato de
bajo nivel que defina una o más particiones. La operación de formateo requiere el
uso de una fracción del espacio disponible en el disco, que dependerá del formato
empleado. Además, los fabricantes de discos duros, unidades de estado
sólido y tarjetas flash miden la capacidad de los mismos usando prefijos SI, que
emplean múltiplos de potencias de 1000 según la normativa IEC y IEEE, en lugar
de los prefijos binarios, que emplean múltiplos de potencias de 1024, y son los
usados por sistemas operativos de Microsoft. Esto provoca que en algunos
sistemas operativos sea representado como múltiplos 1024 o como 1000, y por
tanto existan confusiones, por ejemplo un disco duro de 500 GB, en algunos
sistemas operativos sea representado como 465 GiB y en otros como 500 GB.
Las unidades de estado sólido tienen el mismo uso que los discos duros y
emplean las mismas interfaces, pero no están formadas por discos mecánicos,
sino por memorias de circuitos integrados para almacenar la información. El uso
de esta clase de dispositivos anteriormente se limitaba a las supercomputadoras,
por su elevado precio, aunque hoy en día ya son muchísimo más asequibles para
el mercado doméstico.

El interfaz ATA o PATA:

Originalmente conocido como IDE, es un estándar de interfaz para la conexión de
los dispositivos de almacenamiento masivo de datos y las unidades ópticas que
utiliza el estándar derivado de ATA y el estándar ATAPI.

22


Serial ATA o SATA:

Es una interfaz de transferencia de datos entre la placa base y algunos
dispositivos de almacenamiento, como puede ser el disco duro, lectores y re
grabadores de CD/DVD/BR, Unidades de Estado Sólido u otros dispositivos de
altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a
la tradicional Parallel ATA o P-ATA. SATA proporciona mayores velocidades,
mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de
transmisión de datos y capacidad para conectar unidades al instante, es decir,
insertar el dispositivo sin tener que apagar el ordenador o que sufra un
cortocircuito como con los viejos Molex. SATA (Serial ATA): El más novedoso de
los estándares de conexión, utiliza un bus serie para la transmisión de datos.
Notablemente más rápido y eficiente que IDE. Existen tres versiones, SATA 1
con velocidad de transferencia de hasta 150 MB/s (hoy día descatalogado),
SATA 2 de hasta 300 MB/s, el más extendido en la actualidad; y por último
SATA 3 de hasta 600 MB/s el cual se está empezando a hacer hueco en el
mercado. Físicamente es mucho más pequeño y cómodo que los IDE, además
de permitir conexión en caliente.

SCSI:

Es una interfaz estándar para la transferencia de datos entre distintos dispositivos
del bus de la computadora. Tras dedicar un día entero a discutir el nombre, se
llegó al acuerdo de que fuera "Small Computer System Interface," que Larry
Boucher pretendía se pronunciara "sexy"; sin embargo Dal Allan
de ENDL pronunció el nuevo acrónimo como "scuzzy", y se ha
perpetuado 1 (Algunos profesionales lo castellanizan como "escasi" o "escosi").

23


Disco duro portátil:

Es un disco duro que es fácilmente transportable de un lado a otro sin necesidad
de consumir energía eléctrica o batería.

Unidad de estado sólido:

Una unidad de estado sólido o SSD es un dispositivo de almacenamiento de
datos que usa una memoria no volátil, como la memoria flash, o una memoria
volátil como la SDRAM, para almacenar datos, en lugar de los platos
giratorios magnéticos encontrados en los discos duros convencionales.

Conector IDE:
El cable IDE es un tipo de cable, generalmente gris, que se utiliza para conectar
un conector IDE de la placa madre hacia un dispositivo de almacenamiento
(especialmente discos duros y unidades de discos ópticos). Generalmente cada
cable IDE permite conectar dos dispositivos, el problema es que sólo un
dispositivo puede estar transfiriendo información a la vez.

Conector SATA:

(Serial ATA o S-ATA). Sistema controlador de discos sustituye al P-ATA (conocido
simplemente como IDE/ATA o ATA Paralelo). S-ATA proporciona mayor velocidad,
además de mejorar el rendimiento si hay varios discos rígidos conectados.
Además permite conectar discos cuando la computadora está encendida.

Teclados
En informática un teclado es un periférico de entrada o dispositivo, en parte
inspirado en el teclado de las máquinas de escribir, que utiliza una disposición de
botones o teclas, para que actúen como palancas mecánicas o interruptores
electrónicos que envían información a la computadora. Después de las tarjetas
perforadas y las cintas de papel, la interacción a través de los teclados al estilo
teletipo se convirtió en el principal medio de entrada para las computadoras. El
teclado tiene entre 99 y 127 teclas aproximadamente, y está dividido en cuatro
bloques:
Clasificación:
1. Bloque de funciones: Va desde la tecla F1 a F12, en tres bloques de cuatro: de
F1 a F4, de F5 a F8 y de F9 a F12. Funcionan de acuerdo al programa que esté
abierto. Por ejemplo, en muchos programas al presionar la tecla F1 se accede a la
ayuda asociada a ese programa.

24


2. Bloque alfanumérico: Está ubicado en la parte inferior del bloque de funciones,
contiene los números arábigos del 1 al 0 y el alfabeto organizado como en una
máquina de escribir, además de algunas teclas especiales.
3. Bloque especial: Está ubicado a la derecha del bloque alfanumérico, contiene
algunas teclas especiales como ImprPant, Bloc de desplazamiento, pausa, inicio,
fin, insertar, suprimir, Re Pág., Av. Pág., y las flechas direccionales que permiten
mover el punto de inserción en las cuatro direcciones.
4. Bloque numérico: Está ubicado a la derecha del bloque especial, se activa al
presionar la tecla Bloc Núm., contiene los números arábigos organizados como en
una calculadora con el fin de facilitar la digitación de cifras. Además contiene los
signos de las cuatro operaciones básicas: suma +, resta -, multiplicación * y
división /; también contiene una tecla de Intro o Enter.
Alfanumérico:
Es similar al teclado de una máquina de escribir, dispone de todas las letras del
alfabeto, los diez dígitos decimales y todos los signos de puntuación y
acentuación, además de la barra espaciadora.
El teclado numérico: es similar al de una calculadora, dispone de los diez
dígitos decimales, las operaciones matemáticas más habituales (suma, resta,
multiplicación y división) Además de la tecla “Bloq Núm.” o “Núm. Lock” que
activa o desactiva este teclado.
Las teclas de función: se sitúan en la parte superior del teclado alfanumérico,
van del F1 al F12, y son teclas que aportan atajos en el uso del sistema
informático. Por ejemplo, al pulsar F1 se suele activar la Ayuda del programa
que se está usando. Algunos teclados modernos incluyen otro conjunto de
teclas en la parte superior a las de función que permiten acceder a Internet,
abrir el correo electrónico o controlar la reproducción de archivos multimedia.
Estas teclas no tienen un carácter universal y dependen de cada fabricante,
pero también se pueden considerar teclas de función.
Teclas de Edición:
Se encuentran entre el teclado alfanumérico y el numérico. Esta zona del teclado
tiene tres partes.
La parte inferior está formada por teclas que contienen flechas, son las llamadas
flechas del cursor y sirven para mover el cursor o puntero por la pantalla en la
dirección de la flecha. La acción de mover el cursor es la segunda de las acciones
del teclado numérico para las teclas que tienen flechas análogas (4, 8, 6 y 2),
cuando esta desactivado este.
La segunda parte del teclado de edición está formado por seis teclas que están
sobre las flechas del cursor:
La tecla Insert activa o desactiva la posibilidad de insertar caracteres entre otros
escritos.

25


Teclas de dirección:
Las teclas de dirección, las teclas de movimiento del cursor o las flechas de
dirección, son las teclas de un teclado de ordenador que sirven para mover
el cursor en una dirección específica. También sirve para desplazarse con el
cursor hacia cualquier parte de la pantalla del computador El término "tecla de
movimiento de cursor" es distinto de "flecha de dirección" en que las teclas de
movimiento pueden referirse a cualquier grupo de teclas en un teclado de
ordenador diseñadas para mover el cursor, mientras que las flechas de dirección
normalmente se refiere a una de las cuatro teclas específicas marcadas con
flechas.
Teclas especiales:

SHIFT: Siempre debes oprimirla junto con otra letra; si la presionas junto
otra letra esta aparecerá en MAYÚSCULA. Si la presionas junto con una
tecla que tiene dos símbolos, aparecerá el símbolo de la parte superior.

Alt="Tecla Shift">

CAPS LOCK: Cuando CAPS LOCK está encendida y tu escribes, las letras
aparecerán en mayúsculas.

Alt="Tecla Caps. Lock o Mayus">

Ej. Escribe en el cuadro. Asegúrate de que CAPS LOCK esté activada.

TAB: Cuando presionas TAB el cursor avanza rápido, creando una
tabulación. Puedes utilizarla para escribir cartas, documentos, trabajos, etc.
AV PÁG: Con esta tecla te vas hacia la página siguiente.
BLOQ DESPL: Esta tecla es utilizada para desplazar el cursor.
PAUSE - BREAK: Si presionas la tecla PAUSE BREAK interrumpes la
presentación de la información. Para continuar presiona cualquier tecla. Si
presionas PAUSE BREAK junto con CTRL (Control) interrumpes
definitivamente tu trabajo.

Monitor
El monitor de ordenador es un dispositivo de salida (interfaz), que
muestra datos o información al usuario.

Los primeros computadores se comunicaban con el operador mediante unas
pequeñas luces, que se encendían o se apagaban al acceder a determinadas
posiciones de memoria o ejecutar ciertas instrucciones.

26


MDA:

El Monochrome Display Adapter (MDA), también tarjeta MDA ó Monochrome
Display and Printer Adapter (MDPA), fue introducido en 1981. Junto con la
tarjeta CGA, fueron los primeros estándares de tarjetas de exhibición de vídeo
para la computadora IBM PC y los clones. El MDA no tenía modos gráficos,
ofrecía solamente un solo modo de texto monocromático (el modo de vídeo 7),
que podía exhibir 80 columnas por 25 líneas de caracteres de texto de alta
resolución en un monitor TTL que mostraba la imagen en verde y negro. La tarjeta
MDA, al igual que la CGA, usaba el controlador Motorola 6845 para generar la
imagen.

La pantalla estaba conformada por 80x25 caracteres. Cada carácter era dibujado
en una matriz de 9x14 píxeles, de los cuales 7×11 píxeles del centro conformaban
el carácter en sí mismo (los otros pixeles eran usados como espacio alrededor de
los caracteres).
La resolución total de la pantalla del MDA era de 720×350 pixeles, es decir, 80
caracteres a lo ancho con 9 píxeles de ancho cada uno, y 25 caracteres a lo alto
con 14 píxeles de alto cada uno. Sin embargo, el MDA no podía tratar los pixeles
individualmente; solo podía trabajar en el modo texto, mostrando en cada posición
de la pantalla uno de un conjunto de 256 caracteres. Los primeros 128 caracteres
eran los caracteres estándar ASCII y los siguientes 128 eran conocidos
como ASCII extendido, conformados por una ampliación del conjunto de
caracteres ASCII normales, agregando letras acentuadas, caracteres romanos y
matemáticos, y algunos caracteres semigráficos. Su conjunto de caracteres era
conocido como el Codee. Los patrones de pixeles de los caracteres estaban
almacenados en 8 KB de ROM que residían en la propia tarjeta y no podían ser
cambiados por software. La única manera de producir una exhibición "gráfica" era
a través de arte ANSI.
CGA:
La Color Graphics Adapter (Adaptador de Gráficos de Color) o CGA,
comercializada en 1981, fue la primera tarjeta gráfica en color
de IBM (originalmente llamada Color/Graphics Adapter or IBM Color/Graphics
Monitor Adapter,1 ), y el primer estándar gráfico en color para el IBM PC.

27


EGA:

EGA es el acrónimo inglés de Enhanced Graphics Adapter, la especificación
estándar de IBM PC para visualización de gráficos, situada entre CGA y VGA en
términos de rendimiento gráfico (es decir, amplitud de colores y resolución).
Introducida en 1984 por IBM para sus nuevos IBM Personal Computer/AT, EGA
tenía una profundidad de color de 16 colores y una resolución de hasta 640×350
pixeles. La tarjeta EGA tenía 16 kilobytes de ROM para ampliar la de la BIOS con
funciones adicionales e incluía el generador de direcciones de vídeo Motorola
6845.

(VGA):

El término Video Graphics Array (VGA) se utiliza tanto para denominar a una
pantalla de computadora analógica estándar, al conector VGA de 15 clavijas D su
miniatura, a la tarjeta gráfica que se comercializó por primera vez en 1988
por IBM; con la resolución 640 × 480. Si bien esta resolución ha sido reemplazada
en el mercado de las computadoras, se está convirtiendo otra vez popular por los
dispositivos móviles.
VGA fue el último estándar de gráficos introducido por IBM al que se atuvieron la
mayoría de los fabricantes de compatible IBM PC, convirtiéndolo en el mínimo que
todo el hardware gráfico soporta antes de cargar un dispositivo específico. Por
ejemplo, la pantalla de Windows aparece mientras la máquina sigue funcionando
en modo VGA, razón por la que esta pantalla aparecerá siempre con reducción de
la resolución y profundidad de color.
VGA fue oficialmente reemplazado por Extended Graphics Array de IBM pero en
realidad ha sido reemplazada por numerosas extensiones clon ligeramente
distintas a VGA realizados por los fabricantes que llegaron a ser conocidas en
conjunto como "Súper VGA".

28


CRT:

Los monitores CRT funcionan enviando flujos de electrones a alta velocidad
procedentes del cátodo del tubo. El rayo es desviado al ánodo cubierto de un
material fosforescente. Cuando los electrones golpean esta superficie, se emite
luz.

En los monitores CRT, esos puntos de fósforo se agrupan en tres colores: rojo,
verde y azul. Este sistema es llamado RGB y permite crear todos los demás
colores cuando se combinan. Una máscara de sombra bloquea el camino de los
rayos de una manera tal, que permite que cada uno de ellos solo encienda los
puntos de color asignados.

LCD:

Una pantalla de cristal líquido o LCD es una pantalla delgada y plana formada por
un número de píxeles en color o monocromos colocados delante de una fuente de
luz o reflectora. A menudo se utiliza en dispositivos electrónicos de pilas, ya que
utiliza cantidades muy pequeñas de energía.

Plasma:

Una pantalla de plasma es un dispositivo de pantalla plana habitualmente usada
en televisores de gran formato. También hoy en día es utilizado en televisores de
pequeños formatos, como 22, 26 y 32 pulgadas. Una desventaja de este tipo de pantallas
en grandes formatos, como 42, 45, 50, y hasta 70 pulgadas, es la alta cantidad de calor
que emanan, lo que no es muy agradable para un usuario que guste de largas horas de
televisión o videojuegos.

Mouse
El ratón o mouse es un dispositivo apuntador utilizado para facilitar el manejo de
un entorno gráfico en una computadora. Generalmente está fabricado en plástico y
se utiliza con una de las manos. Detecta su movimiento relativo en dos
dimensiones por la superficie plana en la que se apoya, reflejándose
habitualmente a través de un puntero o flecha en el monitor.

29


Cómo se captura el movimiento de un ratón mecánico estándar?
1: Al arrastrarlo sobre la superficie gira la bola,
2: ésta a su vez mueve los rodillos ortogonales,
3: éstos están unidos a unos discos de codificación óptica, opacos pero
perforados,
4: dependiendo de su posición pueden dejar pasar o interrumpir señales
infrarrojas de un diodo LED.
5: Estos pulsos ópticos son captados por sensores que obtienen así unas señales
digitales de la velocidad vertical y horizontal actual para trasmitirse finalmente a la
computadora.

Ópticos:

Es una variante que carece de la bola de goma que evita el frecuente problema de
la acumulación de suciedad en el eje de transmisión, y por sus características
ópticas es menos propenso a sufrir un inconveniente similar. Se considera uno de
los más modernos y prácticos actualmente. Puede ofrecer un límite de 800 PPP,
como cantidad de puntos distintos que puede reconocer en 2,54 centímetros (una
pulgada); a menor cifra peor actuará el sensor de movimientos. Su funcionamiento
se basa en un sensor óptico que fotografía la superficie sobre la que se encuentra
y detectando las variaciones entre sucesivas fotografías, se determina si el ratón
ha cambiado su posición. En superficies pulidas o sobre determinados materiales
brillantes, el ratón óptico causa movimiento nervioso sobre la pantalla, por eso se
hace necesario el uso de una alfombrilla de ratón o superficie que, para este tipo,
no debe ser brillante y mejor si carece de grabados multicolores que puedan
"confundir" la información luminosa devuelta.

Láser:

Este tipo es más sensible y preciso, haciéndolo aconsejable especialmente para
los diseñadores gráficos y los jugadores de videojuegos. También detecta el
movimiento deslizándose sobre una superficie horizontal, pero el haz de luz de
tecnología óptica se sustituye por un láser con resoluciones a partir de 2000 PPP,
lo que se traduce en un aumento significativo de la precisión y sensibilidad.

TrackBall:

El concepto de TrackBall es una idea que parte del hecho: se debe mover el
puntero, no el dispositivo, por lo que se adapta para presentar una bola, de tal
forma que cuando se coloque la mano encima se pueda mover mediante el dedo
pulgar, sin necesidad de desplazar nada más ni toda la mano como antes. De esta
manera se reduce el esfuerzo y la necesidad de espacio, además de evitarse un
posible dolor de antebrazo por el movimiento de éste. A algunas personas, sin
embargo, no les termina de resultar realmente cómodo. Este tipo ha sido muy útil
por ejemplo en la informatización de la navegación marítima.

30


Conexión por cable:

Conexión por cable: estos periféricos de entrada se conectan a la computadora
por medio de la existencia de un cable y pueden poseer distintos tipos de
conectores, por los que se los clasifica en:

RS-232: esta clase de mouse se conecta a la computadora a partir de un conector
de gran tamaño, que posee nueve pines hembras en el frente y su forma es
trapezoidal.

PS/2: estos mouse, en cambio, poseen un conector con 5 pines machos, es de
menor tamaño y con forma circular.

USB: estos mouse contienen un puerto USB para conectarse a la computadora.

Inalámbricos:

Estos mouse, en cambio, no contienen ningún cable que los enlace a la computadora,
sino que funcionan a partir de alguna clase de tecnología inalámbrica. Funcionan con
baterías y contienen algún receptor que se conecta a la computadora. Las tres
tecnologías inalámbricas que usan estos mouse son: infrarrojo, radio frecuencia y
bluetooth.

Unidad de disquete
Un disquete o disco flexible es un medio de almacenamiento o soporte de
almacenamiento de datos formado por una pieza circular de material magnético,
fina y flexible (de ahí su denominación) encerrada en una cubierta de plástico,
cuadrada o rectangular, que se puede utilizar en una computadora o laptop.

Escáner
El escáner es un aparato o dispositivo utilizado en medicina, electrónica e informática,
que explora el cuerpo humano, un espacio, imágenes o documentos.

Entre los que obtienen o leen imágenes, hay:
Escáner de computadora: se utiliza para introducir imágenes de papel,
libros, negativos o diapositivas. Estos dispositivos ópticos pueden
reconocer caracteres o imágenes, y para referirse a este se emplea en
ocasiones la expresión lector óptico (de caracteres). El escáner 3D es una
variación de éste para modelos tridimensionales. Clasificado como un
dispositivo o periférico de entrada, es un aparato electrónico, que explora o
permite "escanear" o "digitalizar" imágenes o documentos, y lo traduce en
señales eléctricas para su procesamiento y, salida o almacenamiento.
31


Escáner de código de barras: al pasarlo por el código de barras manda el
número del código de barras al computador; no una imagen del código de
barras. Avisa, con un «bip», que la lectura ha sido correcta. Son típicos en los
comercios y almacenes.
En Identificación biométrica se usan varios métodos para reconocer a la
persona autorizada. Entre ellos el escáner del iris, de la retina o de las huellas
dactilares.
En medicina se usan varios sistemas para obtener imágenes del cuerpo, como
la TAC, la RMN o la TEP. Se suele referir a estos sistemas como escáner.
Entre los sistemas que rastrean o buscan señales u objetos están:

Escáner corporal utilizado en los aeropuertos, que realizan una imagen
corporal bajo la ropa.
Escáner de radiofrecuencias, que buscan entre el espectro de radio alguna
señal que se esté emitiendo.

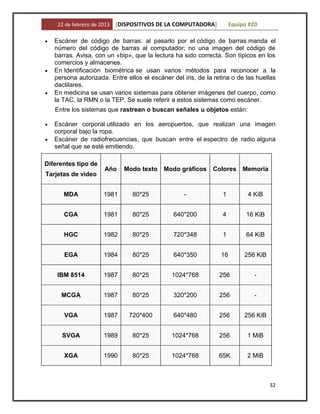

Diferentes tipo de
Año Modo texto Modo gráficos Colores Memoria
Tarjetas de video

MDA 1981 80*25 - 1 4 KiB

CGA 1981 80*25 640*200 4 16 KiB

HGC 1982 80*25 720*348 1 64 KiB

EGA 1984 80*25 640*350 16 256 KiB

IBM 8514 1987 80*25 1024*768 256 -

MCGA 1987 80*25 320*200 256 -

VGA 1987 720*400 640*480 256 256 KiB

SVGA 1989 80*25 1024*768 256 1 MiB

XGA 1990 80*25 1024*768 65K 2 MiB

32


Tarjeta de video
Una tarjeta de vídeo, es una tarjeta de expansión para
una computadora u ordenador, encargada de procesar los datos provenientes de
la CPU y transformarlos en información comprensible y representable en un
dispositivo de salida, como un monitor o televisor. Las tarjetas gráficas más
comunes son las disponibles para las computadoras compatibles con la IBM PC,
debido a la enorme popularidad de éstas, pero otras arquitecturas también hacen
uso de este tipo de dispositivos.
Algunas tarjetas gráficas han ofrecido funcionalidades añadidas como captura de
vídeo, sintonización de TV, decodificaciónMPEG-21 y MPEG-4 o incluso
conectores Firewire, de ratón, lápiz óptico o joystick.

VGA:

Súper Video Graphics Array, también conocida como SVGA, Súper VGA o Dsub-
15, es un término que cubre una amplia gama de estándares de visualización
gráfica de ordenadores, incluyendo tarjetas de video y monitores, también
proyectores.

XGA:
XGA (siglas en inglés de Extended Graphics Array) es un estándar de
visualización de gráficos para ordenadores creada por IBM en1990.

El estándar XGA permite una resolución de pantalla máxima de 1024x768 pixeles,
con una paleta gráfica de 256 colores, o 640x480 con una profundidad de color de
16 bits por pixel (65.536 colores)

VGA:

El término Video Graphics Array (VGA) se utiliza tanto para denominar a una
pantalla de computadora analógica estándar, al conector VGA de 15 clavijas D sub
miniatura, a la tarjeta gráfica que se comercializó por primera vez en 1988
por IBM; con la resolución 640 × 480.

33


EGA es el acrónimo inglés de Enhanced Graphics Adapter, la especificación
estándar de IBM PC para visualización de gráficos, situada entre CGA y VGA en
términos de rendimiento gráfico (es decir, amplitud de colores y resolución).
Introducida en 1984 por IBM para sus nuevos IBM Personal Computer/AT, EGA
tenía una profundidad de color de 16 colores y una resolución de hasta 640×350
píxeles. La tarjeta EGA tenía 16 kilobytes de ROM para ampliar la de la BIOS con
funciones adicionales e incluía el generador de direcciones de vídeo Motorola
6845.

HGC:

La Hércules Graphics Card (HGC) (Tarjeta de Gráficos Hércules) es una tarjeta
gráfica creada y fabricada por Hércules Computer Tecnología, Inc. que, por su
popularidad, se convirtió en una resolución de pantalla extensamente soportada.
Era común en los compatibles del IBM PC conectados con un monitor
monocromático (verde, ámbar, o blanco). Soportaba un modo de texto de alta
resolución y un solo modo de gráficos. En 1984 su precio era de 499 dólares, algo
menos que el precio sugerido por el fabricante.

CGA:

La Color Graphics Adapter (Adaptador de Gráficos de Color) o CGA,
comercializada en 1981, fue la primera tarjeta gráfica en color
de IBM(originalmente llamada Color/Graphics Adapter or IBM Color/Graphics
Monitor Adapter), y el primer estándar gráfico en color para el IBM PC.

Partes de una tarjeta de video.-

GPU
La GPU, es un procesador (como la CPU) dedicado al procesamiento de gráficos;
su razón de ser es aligerar la carga de trabajo del procesador central y, por ello,
está optimizada para el cálculo encomia, predominante en las funciones 3D

Shaders:

Es elemento más notable de potencia de una GPU, estos Shaders unificados
reciben el nombre de núcleos CUDA. Son una evolución natural de los antiguos
pixel Shaders (encargados de la rasterización de texturas) y ver tex Shaders
(encargados de la geometría de los objetos), los cuales anteriormente actuaban de
forma independiente. Los Shaders unificados son capaces de actuar tanto de ver
tex Shaders como de pixel Shaders según la demanda, aparecieron en el 2007
con los chips G90 de nvidia (Series 8000) y los chips R600 para AMD (Series HD

34


2000), antigua ATi, incrementando la potencia drásticamente respecto a sus
familias anteriores

ROP:

Se encargan de representar los datos procesados por la GPU en la pantalla,
además también es el encargado de los filtros como Antialiasing.

Memoria gráfica de acceso aleatorio:
Son chips de memoria que almacenan y transportan información entre sí, no son
determinantes en el rendimiento máximo de la tarjeta gráfica, pero bien unas
especificaciones reducidas pueden limitar la potencia de la GPU. Existen de dos
tipos, Dedicada cuando, la tarjeta gráfica o la GPU dispone exclusivamente para
sí esas memorias, ésta manera es la más eficiente y la que mejores resultados da;
y compartida cuando se utiliza memoria en detrimento de la memoria RAM, ésta
memoria es mucho más lenta que la dedicada y por tanto su rendimiento es
menor, es recurrente en campañas de marketing con mensajes tipo Tarjeta gráfica
de "Hasta ~ MB" para engañar al consumidor haciéndole creer que la potencia de
esa tarjeta gráfica reside en su cantidad de memoria.
Espacio que ocupan las texturas almacenadas
El espacio que ocupa una imagen representada en el monitor viene dada en
función de su resolución y su profundidad de color, es decir, una imagen sin
comprimir en formato estándar Full HD con 1920x1080 píxeles y 32 bits de
profundidad de color ocuparía 66.355.200 bits, es decir, 8,294 MiB
Salidas:
Salidas SVGA, S-Video y DVI de una tarjeta gráfica
Los sistemas de conexión más habituales entre la tarjeta gráfica y el dispositivo
visualizador (como un monitor o un televisor) son:

SVGA/Dsub-15: Estándar analógico de los años 1990; diseñado para
dispositivos CRT, sufre de ruido eléctrico y distorsión por la conversión de
digital a analógico y el error de muestreo al evaluar los píxeles a enviar al
monitor. Se conecta mediante pines. Su utilización continúa muy extendida a
día de hoy, aunque claramente muestra una reducción frente al DVI en los
últimos años.
DVI: Sustituto del anterior, pero digital, fue diseñado para obtener la máxima
calidad de visualización en las pantallas digitales o proyectores. Se conecta
mediante pines. Evita la distorsión y el ruido al corresponder directamente un
píxel a representar con uno del monitor en la resolución nativa del mismo.
Cada vez más adoptado, aunque compite con el HDMI, pues el DVI no es
capaz de transmitir audio.
HDMI: Tecnología propietaria transmisora de audio y vídeo digital de alta
definición cifrado sin compresión en un mismo cable. Se conecta mediante
patillas de contacto. No está pensado inicialmente para monitores, sino para

35


Televisiones, por ello no apaga la pantalla cuando deja de recibir señal y debe
hacerse manualmente en caso de monitores.
Otras no tan extendidas por un uso minoritario, no implementado u obsoleto son:

Display Port: Puerto para tarjetas gráficas creado por VESA y rival del HDMI,
transfiere vídeo a alta resolución y audio. Sus ventajas son que está libre de
patentes, y por ende de regalías para incorporarlo a los aparatos, también
dispone de unas pestañas para anclar el conector impidiendo que se
desconecte el cable accidentalmente. Cada vez más tarjetas gráficas van
adoptando este sistema, aunque a día de hoy, sigue siendo su uso minoritario,
existe una versión reducida de dicho conector llamada Mini Display Port, muy
usada para tarjetas gráficas con multitud de salidas simultáneas, como pueden
ser 5.
S-Video: implementado sobre todo en tarjetas con sintonizador TV y/o chips
con soporte de vídeo NTSC/PAL, simplemente se está quedando obsoleto.
Vídeo Compuesto: analógico de muy baja resolución mediante conector RCA.
Completamente en desuso para tarjetas gráficas, aunque sigue siendo usado
para TV.
Vídeo por componentes: Sistema analógico de transmisión de vídeo de alta
definición, utilizado también para proyectores; de calidad comparable a la de
SVGA, dispone de tres clavijas (Y, Cb y Cr). Anteriormente usado en PCs y
estaciones de trabajo de gama alta, ha que dador relegado a TV
y videoconsolas.
DA-15 conector RGB usado mayoritariamente en los antiguos Apple
Macintosh. Completamente en desuso.
Digital TTL DE-9 : usado por las primitivas tarjetas de IBM (MDA, CGA y
variantes, EGA y muy contadas VGA). Completamente obsoleto

PCI: bus que desplazó a los anteriores a partir de 1993; con un tamaño de 32
bits y una velocidad de 33 MHz, permitía una configuración dinámica de los
dispositivos conectados sin necesidad de ajustar manualmente
los jumper. PCI-X fue una versión que aumentó el tamaño del bus hasta 64 bits
y aumentó su velocidad hasta los 133 MHz
AGP: bus dedicado, de 32 bits como PCI; en 1997 la versión inicial
incrementaba la velocidad hasta los 66 MHz
PCIe: interfaz serie que desde 2004 empezó a competir contra AGP, llegando
a doblar en 2006 el ancho de banda de aquel. Sufre de constantes revisiones
multiplicando su ancho de banda, ya existiendo la versión 2.0 y pronto, la 3.0.
No debe confundirse con PCI-X, versión de PCI.

36


Dispositivos refrigerantes

Debido a las cargas de trabajo a las que son sometidas, las tarjetas gráficas
alcanzan temperaturas muy altas. Si no es tenido en cuenta, el calor generado
puede hacer fallar, bloquear o incluso averiar el dispositivo. Para evitarlo, se
incorporan dispositivos refrigerantes que eliminen el calor excesivo de la tarjeta.
Se distinguen dos tipos:

Disipador: dispositivo pasivo (sin partes móviles y, por tanto, silencioso);
compuesto de un metal muy conductor del calor, extrae este de la tarjeta. Su
eficiencia va en función de la estructura y la superficie total, por lo que a mayor
demanda de refrigeración, mayor debe ser la superficie del disipador.
Ventilador: dispositivo activo (con partes móviles); aleja el calor emanado de la
tarjeta al mover el aire cercano. Es menos eficiente que un disipador, siempre
que nos refiramos al ventilador sólo, y produce ruido al tener partes móviles.

Tarjeta de sonido
Una tarjeta de sonido o placa de sonido es una tarjeta de
expansión para computadoras que permite la salida de audio controlada por un
programa informático llamado controlador (en inglés driver). El uso típico de las
tarjetas de sonido consiste en hacer, mediante un programa que actúa
de mezclador, que las aplicaciones multimedia del componente de audio suenen y
puedan ser gestionadas. Estas aplicaciones incluyen composición de audio y en
conjunción con la tarjeta de videoconferencia también puede hacerse una edición
de vídeo, presentaciones multimedia y entretenimiento (videojuegos). Algunos
equipos (como los personales) tienen la tarjeta ya integrada, mientras que otros
requieren tarjetas de expansión. También hay equipos que por su uso como por
ejemplo servidores) no requieren de dicha función.

37


PCI:

Un Peripheral Componente InterConnect (PCI, "Interconexión de Componentes
Periféricos") es un bus de ordenador estándar para conectar dispositivos
periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos
integrados ajustados en ésta (los llamados "dispositivos planares" en la
especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es
común en PC, donde ha desplazado al ISA como bus estándar, pero también se
emplea en otro tipo de ordenadores.

ISA 16: Industria Standard Architecture ( ISA ) es un ordenador bus estándar
para IBM PC compatibles introdujo las computadoras con el ordenador personal
de IBM para apoyar su Intel 8088 microprocesador 's 8-bit bus de datos externo y
se extendió a 16 bits para el IBM Personal Computer / AT 's Intel
80286 procesador. El bus ISA se amplió para usar con procesadores de 32 bits
como Extended Industria Standard Architecture (EISA). Para uso general equipo
de escritorio que ha sido sustituido por autobuses posteriores, como IBM Micro
Channel , Bus Local VESA , Peripheral Componente InterConnect y otros
sucesores. Un derivado de la estructura de bus AT se utiliza todavía en
la PC/104 bus, e internamente dentro de Súper I / O chips.

38


Cámaras digitales
Una cámara web o cámara de red1 (en inglés: webcam) es una
pequeña cámara digital conectada a una computadora la cual puede
capturar imágenes y transmitirlas a través de Internet, ya sea a una página
web o a otra u otras computadoras de forma privada.
Las cámaras web necesitan una computadora para transmitir las imágenes.
Sin embargo, existen otras cámaras autónomas que tan sólo necesitan un
punto de acceso a la red informática, bien sea Ethernet o inalámbrico. Para
diferenciarlas las cámaras web se las denomina cámaras de red.
SLR (también conocidas como réflex):
Se trata de cámaras digitales en las que el visor muestra la imagen
obtenida a través del objetivo. Esa es la definición académica. De un modo
un poco más informal, las cámaras réflex, típicamente son modelos de
gama alta, de cierto volumen y óptica intercambiable. Son las cámaras
digitales más profesionales (y caras). Permiten multitud de controles de tipo
manual. Ejemplos de cámaras digitales réflex.
Point-and-shoot:
Son las que no son réflex (una definición un poco vaga ¿verdad?). Se trata de
cámaras digitales concebidas para el gran público, en las que prima la sencillez
de manejo y los modos automáticos. Son un grupo tan numeroso y variopinto
que admite una nueva clasificación.
Tipo SLR:
Se trata de modelos de aspecto semejante a las réflex, con óptica muy cuidada,
con zoom óptico de muchos aumentos (típicamente)... y de óptica fija. Son una
aproximación económica a las réflex.
Ultra compactas:
Son cámaras digitales de muy reducido tamaño, en las que prima la
portabilidad y la sencillez de manejo. Caben en un bolsillo y pesan tan poco
que apenas te enteras de que las llevas.
Compactas:
Es la típica cámara digital destinada al gran público. Tiene una óptica
media, un tamaño contenido pero apreciable y, sobre todo, una excelente
relación calidad precio.

39


Medios ópticos
Un disco óptico es un formato óptico de almacenamiento de datos digital, que
consiste en un disco circular en el cual la información se codifica, se guarda y
almacena, haciendo unos surcos microscópicos con un láser sobre una de las
caras planas que lo componen.

En informática, una unidad de disco óptico es una unidad de disco que usa una
luz láser u ondas electromagnéticas cercanas al espectro de la luz como parte del
proceso de lectura o escritura de datos desde o a discos ópticos. Algunas
unidades solo pueden leer discos, pero las unidades más recientes usualmente
son tanto lectoras como grabadoras. Para referirse a las unidades con ambas
capacidades se suele usar el término lectograbadora. Los discos
compactos (CD),DVD, y Blu-ray Disc son los tipos de medios ópticos más
comunes que pueden ser leídos y grabados por estas unidades.

CD

El disco compacto (conocido popularmente como CD por las siglas
en inglés de Compact Disc) es un soporte digital óptico utilizado para almacenar
cualquier tipo de información (audio, imágenes, vídeo, documentos y otros datos

DVD
El DVD es un disco de almacenamiento de datos cuyo estándar surgió en 1995.
Sus siglas corresponden con Digital Versátil Disc en inglés (disco versátil
digital traducido al español). En sus inicios, la v intermedia hacía referencia
a video (digital videodisco), debido a su desarrollo como reemplazo del
formato VHS para la distribución de vídeo a los hogares.
Unidad de DVD: el nombre de este dispositivo hace referencia a la multitud de
maneras en las que se almacenan los datos: DVD-ROM (dispositivo de lectura
únicamente), DVD-R y DVD+R (solo pueden escribirse una vez), DVD-RW y
DVD+RW (permiten grabar y luego borrar). También difieren en la capacidad de
almacenamiento de cada uno de los tipos.
El lector de huella digital Nitgen Hámster:

Es un periférico para la seguridad del ordenador y seguridad informática en
general. Está equipado con un módulo de lectura de huella dactilar basado en la
tecnología única de biometría Nitgen.

40


Es un sistema de altas prestaciones, mucha precisión y larga durabilidad. Lector
que se conecta directamente al ordenador y de forma muy segura reemplazamos
la password que es vulnerable al fraude y difícil de recordar.
El Hámster ha sido diseñado por la tecnología más optimizada de reconocimiento
de huella dactilar y es muy robusto a posibles impactos físicos externos, aspectos
ambientales y corriente estática.

Dispositivos inalámbricos
La comunicación inalámbrica o sin cables es aquella en la que extremos de
la comunicación (emisor/receptor) no se encuentran unidos por un medio de
propagación físico, sino que se utiliza la modulación de ondas electromagnéticas a
través del espacio. En este sentido, los dispositivos físicos sólo están presentes en
los emisores y receptores de la señal, entre los cuales
encontramos: antenas, computadoras portátiles, PDA, teléfonos móviles, etc.

Mouse inalambrico:

Es un dispositivo apuntador que integra en su interior un LED que emite luz de
manera intermitente, y un receptor se encarga de enviar los cambios en la
reflexión de luz en la superficie hacia un circuito integrado que los interpreta
como movimientos en todas direcciones, y finalmente estos datos viajan de
manera inalámbrica a un receptor conectado y/o integrado en la computadora,
la cual los interpreta como posiciones en la pantalla por medio del puntero
(flecha que se mueve en la pantalla al mover el ratón).EJEMPLOS:

IRDA:

Define un estándar físico en la forma de transmisión y recepción de datos por
rayos infrarrojo. IRDA se crea en 1993 entre HP, IBM, Sharp y otros.

Modem
Un módem (Modulador Demodulador) es un dispositivo que sirve para enviar una
señal llamada moduladora mediante otra señal llamada portadora. Se han usado
módems desde los años 60, principalmente debido a que la transmisión directa de
las señales electrónicas inteligibles, a largas distancias, no es eficiente, por
ejemplo, para transmitir señales de audio por el aire, se requerirían antenas de
gran tamaño (del orden de cientos de metros) para su correcta recepción. Es
habitual encontrar en muchos módems de red conmutada la facilidad de respuesta

41


y marcación automática, que les permiten conectarse cuando reciben una llamada
de la RTPC (Red Telefónica Pública Conmutada) y proceder a la marcación de
cualquier número previamente grabado por el usuario. Gracias a estas funciones
se pueden realizar automáticamente todas las operaciones de establecimiento de
la comunicación.

El modem interno
En este tipo de configuración normalmente encontramos modelos de gama baja
y prestaciones recortadas, como ocurre en el caso de los "Winmodem", también
llamados "softmodem" o HSP. Sin embargo esto no es más que una estrategia de
los fabricantes debido a que este tipo de modem suelen resultar más económicos
que los externos.

Aquí igualmente podremos hacer una segunda distinción dependiendo del tipo
de bus al que vayan conectados. Encontraremos modelos para ranura ISA, para
PCI o para las más novedosas AMR. Debido a que el primero está tendiendo a
desaparecer, cada vez es más difícil encontrar modelos para él, siendo lo habitual
los dispositivos PCI, que además tienen la ventaja del Plug and Play (PnP) que
siempre es una ayuda en el momento de su instalación.

Los modelos basados en AMR sólo podremos utilizarlos en las placas más
modernas como las que utilizan el chipset i810, y están orientados al mercado de
gama baja, debido a que la mayor parte de la funcionalidad del dispositivo está ya
implementada en la propia placa base y al igual que ocurre en el caso de los
Winmodem su funcionamiento está más basado en el software que en el
hardware, lo que repercute en un menor precio de coste pero por el contrario su
utilización consume ciclos de CPU y su portabilidad está limitada ya que no todos
los sistemas operativos disponen del soporte software adecuado para hacerlos
funcionar.

42


Ventajas:
No necesitan una fuente de alimentación externa y no ocupan lugar en nuestro
escritorio, lo que normalmente es de agradecer...

No ocupan ninguno de los puertos serie existentes en nuestra máquina.

En máquina muy antigua no hay que preocuparse de posibles problemas en la
velocidad de transferencia por causa de un puerto serie lento debido a la
utilización de algún chip UART anticuado.

El modem serie externo
Este es el modem "clásico" por
antonomasia y posiblemente aún el
más utilizado, a pesar de que la
competencia de los modelos basados
en USB es cada vez más fuerte. Por
tanto, los mejores modelos se suelen
encontrar aún en este formato y es ya
habitual encontrarse en ellos
funciones de contestador automático,
fax y centralita telefónica, actuando incluso en el caso de que nuestro ordenador
esté apagado, gracias a la memoria que incorporan. Algunos modelos también
integran un altavoz y un micrófono, por lo que se convierten en plenamente
autónomos...

En éste tipo de dispositivos es muy importante utilizar un puerto serie que
implemente una UART del tipo 16550 o alguna de sus variaciones como la
16550AF que nos permitirá un flujo de datos con el ordenador de 115.000 bps.
UART más antiguas como las 16540 o peor aún las 8250 son hoy día inaceptables
por su baja velocidad. (Consultar nuestra sección de Puertos)

La forma más sencilla de conocer qué UART implementan nuestros puertos serie
es mediante el programa MSD que viene con casi todas las versiones de MS-DOS
y Windows (si no está en tu disco duro busca en el CD o los disquetes de
instalación)

Hay que tener en cuenta que la velocidad de comunicación del modem con el
puerto serie debe ser bastante mayor de la que éste es capaz de transmitir a
través de la línea telefónica, entre otros motivos por la compresión hardware que
es capaz de realizar a los datos que le llegan.

43


Ventajas:

No ocupan ninguna ranura de expansión, lo que es adecuado para ordenadores
con nulas o pocas posibilidades de ampliación.

Sólo utilizan los recursos del propio puerto serie al que están conectados.

Disponen de indicadores luminosos que nos informan del estado de la conexión
y del propio modem.

Se pueden "reiniciar" sin necesidad de hacerle un "reste" al ordenador o
simplemente apagar cuando no lo utilizamos.

Por último, algunos modelos externos implementan botoncitos adicionales para
subir o bajar el volumen del altavoz o para activar las funciones de contestador o
incluso implementan un micrófono o un altavoz, que en los modelos internos
difícilmente podremos encontrar.

44


http://pchardware.org/modem/externo.php

wikipedia.org/wiki/Caja_de_computadora

http://es.wikipedia.org/wiki/Entrada/salida

es.wikipedia.org/wiki/Puerto_serie

http://es.wikipedia.org/wiki/Puerto_paralelo

http://es.wikipedia.org/wiki/Universal_Serial_Bus

http://www.google.com.mx/search?q=puerto+usb&hl=es&tbo=u&tbm=isch&source
=univ&sa=X&ei=emMiUbm1Gear2AXohoCQCQ&ved=0CEIQsAQ&biw=1024&bih=
629

http://es.wikipedia.org/wiki/Ethernet

http://es.wikipedia.org/wiki/Tarjeta_de_red

http://es.wikipedia.org/wiki/Wi-Fi

http://es.wikipedia.org/wiki/Memoria_de_acceso_aleatorio

http://es.wikipedia.org/wiki/SDRAM

http://es.wikipedia.org/wiki/DRAM

http://es.wikipedia.org/wiki/DDR_SDRAM

http://es.wikipedia.org/wiki/DDR2_SDRAM

http://es.wikipedia.org/wiki/DDR3_SDRAM

http://es.wikipedia.org/wiki/SIMM

http://es.wikipedia.org/wiki/Microprocesador

http://es.wikipedia.org/wiki/Unidad_central_de_procesamiento

http://es.wikipedia.org/wiki/Procesador_digital_de_se%C3%B1alhttp://es.wikipedia.
org/wiki/Physics_processing_unit

http://es.wikipedia.org/wiki/Unidad_de_procesamiento_gr%C3%A1fico

http://es.wikipedia.org/wiki/Small_Computer_System_Interface

http://es.wikipedia.org/wiki/Serial_ATA

45


http://es.wikipedia.org/wiki/Disco_duro

http://es.wikipedia.org/wiki/Integrated_Drive_Electronics

http://es.wikipedia.org/wiki/Monochrome_Display_Adapter

http://es.wikipedia.org/wiki/CGA

http://es.wikipedia.org/wiki/Video_Graphics_Array

http://es.wikipedia.org/wiki/Tarjeta_gr%C3%A1fica

http://es.wikipedia.org/wiki/Esc%C3%A1ner

http://es.wikipedia.org/wiki/Super_VGA

http://es.wikipedia.org/wiki/Extended_Graphics_Array

http://es.wikipedia.org/wiki/Video_Graphics_Array

http://es.wikipedia.org/wiki/Enhanced_Graphics_Adapter

http://es.wikipedia.org/wiki/Hercules_Graphics_Card

http://es.wikipedia.org/wiki/Tarjeta_de_sonido

http://en.wikipedia.org/wiki/Industry_Standard_Architecture

http://es.wikipedia.org/wiki/C%C3%A1mara_web

http://es.wikipedia.org/wiki/Disco_%C3%B3ptico

http://es.wikipedia.org/wiki/Unidad_de_disco_%C3%B3ptico

http://es.wikipedia.org/wiki/DVD

http://es.wikipedia.org/wiki/Disco_compacto

http://www.ferakmon.com/site/bio_huellas_detalles.php?item=25

http://es.wikipedia.org/wiki/Comunicaci%C3%B3n_inal%C3%A1mbrica

http://universitarios.universia.es/tecnologia/guias-tecnologicas/teclado/estructura-
partes/

http://nuestrowiki.wikispaces.com/Teclas+de+Edicion

http://es.wikipedia.org/wiki/Tecla_de_direcci%C3%B3n

http://www.tiposde.org/informatica/128-tipos-de-mouse/#ixzz2LautUlAI

46

Equipo20 resumen

Más contenido relacionado

La actualidad más candente

Similar a Equipo20 resumen

Más de Mauricio Martínez

Equipo20 resumen
