 ¿Qué es una placa madreo placa base?
 Arquitectura de una placa madre
 Factores de forma de una placa madre
 Características de la placa madre
 Componentes de la placa madre
 Partes de la placa madre
La placa madre es el concentrador que se utiliza para
conectar todos los componentes esenciales del
ordenador. Como su nombre lo indica, la placa
madre funciona como una placa "materna", que
toma la forma de un gran circuito impreso con
conectores para tarjetas de expansión, módulos de
memoria, el procesador, etc.
 El propósito más básico de las placas madres es proveer las
conexiones lógicas y eléctricas entre los componentes del
sistema computacional.
 Una placa madre típica de una computadora de escritorio,
consta de un microprocesador, de memoria principal, de
puertos y conectores, etc.
 El resto de los dispositivos electrónicos como discos duros,
tarjeta aceleradora de gráficos, placa de sonido, etc. son
conectados a la placa madre a través de conectores y/o
cables.
 PC/XT - fue creada por IBM para las primeras computadoras hogareñas. La
especificación era abierta, por lo tanto múltiples desarrolladores se basaron en
esta convirtiéndose así en un estándar de facto. Tamaño: 8,5 × 11" | 216 × 279
mm.
 AT (Advanced Technology) - fue creada por IBM para las sucesoras de las
PC/XT. Las AT fueron muy populares en el tiempo de los microprocesadores
80386. Tamaño: 12 × 11"–13" | 305 × 279–330 mm.
 Baby AT - fue desarrollada por IBM en 1985 como sucesora de las AT. Fueron
muy populares por su reducido tamaño. Tamaño: 8,5" × 10"–13" | 216 mm ×
254-330 mm.
 ATX - fue desarrollado por Intel en 1995. Hasta hoy (2007) es el factor de
forma más popular para las placas madre. Tamaño: 12" × 9,6" | 305 mm × 244
mm (Intel 1996).
 EATX - Tamaño: 12" × 13" | 305mm × 330 mm
 MicroATX - versión pequeña de la ATX (un 25% más pequeña). Soporta menos
tarjetas de expansión y es muy popular en computadoras pequeñas. Tamaño en
1996: 9,6" × 9,6" | 244 mm × 244 mm.
 FlexATX - subconjunto de las microATX desarrollada por Intel en 1999. Tamaño:
9,6" × 9,6" | 244 × 244 mm max.
 LPX - Tamaño: 9" × 11"–13" | 229 mm × 279–330 mm.
 NLX - Tamaño: 8"–9" × 10"-13,6" | 203–229 mm × 254–345 mm
 BTX (Balanced Technology Extended) - estándar propuesto por Intel a principios
de 2000 para ser sucesor de las ATX.
 Mini-ITX - factor de forma muy pequeño y altamente integrado desarrollado por
VIA en 2001 para pequeños dispositivos. Tamaño: 6,7" × 6,7" | 170 mm × 170
mm max.
 WTX - factor de forma creado por Intel en 1998 para servidores y estaciones de
trabajo con múltiples CPUs y discos duros. Tamaño: 14" × 16,75" | 355,6 mm ×
425,4 mm.
 FACTOR DE FORMA: Factor de forma son unos estándares que definen algunas
características físicas de las placas base para ordenador personal.
 CHIPSET: es el conjunto de circuitos integrados diseñados con base en la
arquitectura de un procesador (en algunos casos, diseñados como parte integral
de esa arquitectura), permitiendo que ese tipo de procesadores funcionen en
una placa base.
 TIPO DE SOCKET PARA PROCESADOR: El socket es el conector de la placa
base sobre el que se coloca el procesador, de ahí ese nombre que en
castellano significa enchufe. Su función, es dar corriente eléctrica al micro,
servir de anclaje y permitir la comunicación entre este y los demás
componentes del sistema.
 CONECTORES DE ENTRADA Y SALIDA: Son utilizados normalmente para
conexión de las impresoras, escáner y discos externos. Los puertos
paralelos también pueden ser utilizados para conectar 2 computadoras y
compartir información entre ellas
 Sockets, en donde uno o más CPUs son instalados.
 Slots, en donde la memoria principal es instalada (generalmente módulos DIMMs
con memoria DRAM).
 Un chipset: Puente norte (Northbridge) y Puente sur (Southbridge); clasificación
usual en placas modernas.
 Chips de memoria no volátil (generalmente Flash ROM), que contiene la BIOS o
el firmware del sistema.
 Un reloj que produce señales de reloj para sincronizar varios componentes.
 Bahías o zócalos para tarjetas de expansión.
 Conectores de energía para distribuirla entre los distintos dispositivos de la
computadora. La electricidad se recibe desde la fuente eléctrica.
 Puertos de conexión para dispositivos como los puertos PS/2, USB, HDMI, VGA,
etc.
 También algunas placas madres incluyen dispositivos de enfriamiento como
ventiladores y disipadores de calor.
 Muchas placas madres incluyen dispositivos que antes sólo existían como
placas o tarjetas separadas y debían conectarse a la placa madre empleando
zócalos libres en la misma. Por ejemplo, muchas placas madres vienen
integradas con placa de sonido, de video, módem, etc.

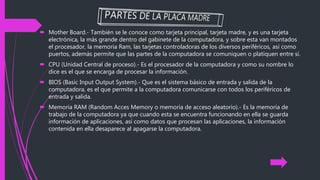

 Mother Board.- También se le conoce como tarjeta principal, tarjeta madre, y es una tarjeta
electrónica, la más grande dentro del gabinete de la computadora, y sobre esta van montados
el procesador, la memoria Ram, las tarjetas controladoras de los diversos periféricos, así como
puertos, además permite que las partes de la computadora se comuniquen o platiquen entre sí.
 CPU (Unidad Central de proceso).- Es el procesador de la computadora y como su nombre lo
dice es el que se encarga de procesar la información.
 BIOS (Basic Input Output System).- Que es el sistema básico de entrada y salida de la
computadora, es el que permite a la computadora comunicarse con todos los periféricos de
entrada y salida.
 Memoria RAM (Random Acces Memory o memoria de acceso aleatorio).- Es la memoria de
trabajo de la computadora ya que cuando esta se encuentra funcionando en ella se guarda
información de aplicaciones, así como datos que procesan las aplicaciones, la información
contenida en ella desaparece al apagarse la computadora.
 Memoria Rom.- memoria que solo se puede leer, en ella están las instrucciones que no se
pueden borrar, como un programa llamado BIOS, que controla el teclado, ratón, el monitor
y otros periféricos.
 Disco Duro.- Es el dispositivo de almacenamiento de la computadora, en él se guardan el
sistema operativo de la computadora (Por ejemplos Windows), las aplicaciones (Word,
Excel, Power Point) y datos de las mismas (los archivos que creamos con las aplicaciones).
La información también se puede guardar en disquettes, discos compactos "CD", y algunas
otras unidades como unidades de respaldo ZIP, IOmega, cintas etc.
ZOCALO DEL MICROPROCESADOR
 PGA: fueron usados en el 386 y el 486; consiste en un cuadrado de conectores en forma de
orificios muy pequeños donde se insertan los pines o patas del chip a presión. Según el
chip, tiene más o menos orificios.
 ZIF: (Zero Insertion Force – Cero fuerza de inserción) Eléctricamente es como un PGA, con
la diferencia de que posee un sistema mecánico que permite introducir el micro sin
necesidad de presión alguna eliminando el peligro de dañar el chip tanto al introducirlo
como extraerlo del zócalo

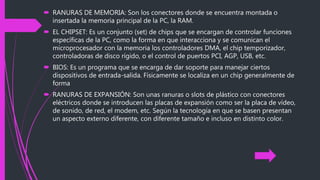

 RANURAS DE MEMORIA: Son los conectores donde se encuentra montada o
insertada la memoria principal de la PC, la RAM.
 EL CHIPSET: Es un conjunto (set) de chips que se encargan de controlar funciones
específicas de la PC, como la forma en que interacciona y se comunican el
microprocesador con la memoria los controladores DMA, el chip temporizador,
controladoras de disco rígido, o el control de puertos PCI, AGP, USB, etc.
 BIOS: Es un programa que se encarga de dar soporte para manejar ciertos
dispositivos de entrada-salida. Físicamente se localiza en un chip generalmente de
forma
 RANURAS DE EXPANSIÓN: Son unas ranuras o slots de plástico con conectores
eléctricos donde se introducen las placas de expansión como ser la placa de vídeo,
de sonido, de red, el modem, etc. Según la tecnología en que se basen presentan
un aspecto externo diferente, con diferente tamaño e incluso en distinto color.

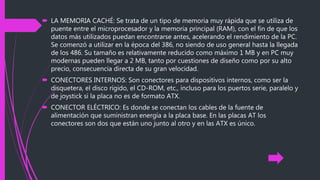

 LA MEMORIA CACHÉ: Se trata de un tipo de memoria muy rápida que se utiliza de
puente entre el microprocesador y la memoria principal (RAM), con el fin de que los
datos más utilizados puedan encontrarse antes, acelerando el rendimiento de la PC.
Se comenzó a utilizar en la época del 386, no siendo de uso general hasta la llegada
de los 486. Su tamaño es relativamente reducido como máximo 1 MB y en PC muy
modernas pueden llegar a 2 MB, tanto por cuestiones de diseño como por su alto
precio, consecuencia directa de su gran velocidad.
 CONECTORES INTERNOS: Son conectores para dispositivos internos, como ser la
disquetera, el disco rígido, el CD-ROM, etc., incluso para los puertos serie, paralelo y
de joystick si la placa no es de formato ATX.
 CONECTOR ELÉCTRICO: Es donde se conectan los cables de la fuente de
alimentación que suministran energía a la placa base. En las placas AT los
conectores son dos que están uno junto al otro y en las ATX es único.
 PILA: El acumulador (Pila), se encarga de almacenar los parámetros de la BIOS cuando la PC
está apagada sin que se pierdan, sino cada vez que encendiéramos la PC tendríamos que
introducir las características y parámetros del disco rígido, del chipset, la fecha y la hora,
etc.
 TIPOS DE MEMORA RAM: La memoria RAM (Random Access Memory Module o memoria
de acceso aleatorio) es un tipo de memoria que utilizan los ordenadores para almacenar los
datos y programas a los que necesita tener un rápido acceso. Se trata de una memoria de
tipo volátil, es decir, que se borra cuando apagamos el ordenador, aunque también hay
memorias RAM no volátiles DIFERENTE DISCOS DUROS
 DISCO DURO IDE/EIDE: Es un disco magnético en el que puedes almacenar datos de
ordenador. El disco duro es la parte de tu ordenador que contiene la información
electrónica y donde se almacenan todos los programas (software). Es uno de los
componentes del hardware más importantes dentro de tu PC.
Ana Maria Cubides

Más contenido relacionado

La actualidad más candente

Componentes internos de una computadora
Componentes internos de una computadoraComponentes internos de una computadora
Componentes internos de una computadoraBrian Sanchez Montes

PLACA BASE Y DEMÁS COMPONENTES DE LA CPU.
PLACA BASE Y DEMÁS COMPONENTES DE LA CPU.PLACA BASE Y DEMÁS COMPONENTES DE LA CPU.
PLACA BASE Y DEMÁS COMPONENTES DE LA CPU.Braian Lopez

Componentes del Hardware
Componentes del Hardware Componentes del Hardware
Componentes del Hardware equipo012

Componentes Internos De Un Cpu
Componentes Internos De Un CpuComponentes Internos De Un Cpu
Componentes Internos De Un Cpujengibre

Trabajo de Tarjetas Madre
Trabajo de Tarjetas MadreTrabajo de Tarjetas Madre
Trabajo de Tarjetas MadreDianitaFuentes

Infografia componentes internos
Infografia componentes internosInfografia componentes internos
Infografia componentes internosmao1322

Componentes internos ordenador
Componentes internos ordenadorComponentes internos ordenador
Componentes internos ordenadorSARA puig

Equipo 17 resumen
Equipo 17 resumenEquipo 17 resumen
Equipo 17 resumenequipo17

Tarjeta Madre y sus piezas principales
Tarjeta Madre y sus piezas principalesTarjeta Madre y sus piezas principales
Tarjeta Madre y sus piezas principalesBoddy Lara

Componentes de una computadora
Componentes de una computadora Componentes de una computadora
Componentes de una computadora luciarusso99

Partes externas e internas de un Computador
Partes externas e internas de un ComputadorPartes externas e internas de un Computador
Partes externas e internas de un Computadorsalesianotulua

Las partes de una computadora y sus funciones partes comunes y no comunes
Las partes de una computadora y sus funciones partes comunes y no comunesLas partes de una computadora y sus funciones partes comunes y no comunes
Las partes de una computadora y sus funciones partes comunes y no comunesAlexis Jumbo Jibaja


La actualidad más candente (19)

Board
Board Board
Board

Componentes internos de una computadora
Componentes internos de una computadoraComponentes internos de una computadora
Componentes internos de una computadora

Partes del pc
Partes del pcPartes del pc
Partes del pc

PLACA BASE Y DEMÁS COMPONENTES DE LA CPU.
PLACA BASE Y DEMÁS COMPONENTES DE LA CPU.PLACA BASE Y DEMÁS COMPONENTES DE LA CPU.
PLACA BASE Y DEMÁS COMPONENTES DE LA CPU.

Componentes del Hardware
Componentes del Hardware Componentes del Hardware
Componentes del Hardware

Motherboard
MotherboardMotherboard
Motherboard

Componentes Internos De Un Cpu
Componentes Internos De Un CpuComponentes Internos De Un Cpu
Componentes Internos De Un Cpu

Trabajo de Tarjetas Madre
Trabajo de Tarjetas MadreTrabajo de Tarjetas Madre
Trabajo de Tarjetas Madre

Infografia componentes internos
Infografia componentes internosInfografia componentes internos
Infografia componentes internos

Componentes del pc
Componentes del pcComponentes del pc
Componentes del pc

Componentes internos ordenador
Componentes internos ordenadorComponentes internos ordenador
Componentes internos ordenador

Tarjetas madre componentes internos
Tarjetas madre  componentes internosTarjetas madre  componentes internos
Tarjetas madre componentes internos

La Board
La BoardLa Board
La Board

Equipo 17 resumen
Equipo 17 resumenEquipo 17 resumen
Equipo 17 resumen

Tarjeta Madre y sus piezas principales
Tarjeta Madre y sus piezas principalesTarjeta Madre y sus piezas principales
Tarjeta Madre y sus piezas principales

Componentes de una computadora
Componentes de una computadora Componentes de una computadora
Componentes de una computadora

Trabajo de diapositivas tarjeta madre
Trabajo de diapositivas tarjeta madreTrabajo de diapositivas tarjeta madre
Trabajo de diapositivas tarjeta madre

Partes externas e internas de un Computador
Partes externas e internas de un ComputadorPartes externas e internas de un Computador
Partes externas e internas de un Computador

Las partes de una computadora y sus funciones partes comunes y no comunes
Las partes de una computadora y sus funciones partes comunes y no comunesLas partes de una computadora y sus funciones partes comunes y no comunes
Las partes de una computadora y sus funciones partes comunes y no comunes


Destacado

Placa base o placa madre pwer
Placa base o placa madre pwerPlaca base o placa madre pwer
Placa base o placa madre pwerAna-Ma-11

Evaluacion del aprendizaje
Evaluacion del aprendizajeEvaluacion del aprendizaje
Evaluacion del aprendizajelemaker

Deber de informática
Deber de informáticaDeber de informática
Deber de informáticaedgarevas

Estadistica 3er torneo navideño 2012
Estadistica 3er torneo navideño 2012Estadistica 3er torneo navideño 2012
Estadistica 3er torneo navideño 2012Juan Lopez

Sistemas operativos
Sistemas operativosSistemas operativos
Sistemas operativospcarchi

Historia de la Cruz Roja
Historia de la Cruz RojaHistoria de la Cruz Roja
Historia de la Cruz RojaCarmenMdlR

Nuevo baztán, madrid
Nuevo baztán, madridNuevo baztán, madrid
Nuevo baztán, madridNicol Vrettou

Pwp Préstecs ICO Badalona
Pwp Préstecs ICO Badalona Pwp Préstecs ICO Badalona
Pwp Préstecs ICO Badalona AuditoriaBDN

Articulo sobre giles deluze
Articulo sobre giles deluzeArticulo sobre giles deluze
Articulo sobre giles deluzepsicoplastic

Regulacion-de-la-circulacion-sanguinea
 Regulacion-de-la-circulacion-sanguinea Regulacion-de-la-circulacion-sanguinea
Regulacion-de-la-circulacion-sanguineaCarmen Vio

Exposicion de la ley
Exposicion de la leyExposicion de la ley
Exposicion de la leyElSy01

Trabajo de material didactico22
Trabajo de material didactico22Trabajo de material didactico22
Trabajo de material didactico22johanaordenana

Estadistica 3er torneo navideño 2012
Estadistica 3er torneo navideño 2012Estadistica 3er torneo navideño 2012
Estadistica 3er torneo navideño 2012Juan Lopez

Kolman & hill 8° edición
Kolman & hill   8° ediciónKolman & hill   8° edición
Kolman & hill 8° ediciónRafaela Largo

Servidor de-correos
Servidor de-correosServidor de-correos
Servidor de-correospcarchi

Post Questionnaire Graphs
Post Questionnaire GraphsPost Questionnaire Graphs
Post Questionnaire Graphspaige edwards

Taller cuatro curso TICE Diplomado Kairós USS
Taller cuatro curso TICE Diplomado Kairós USSTaller cuatro curso TICE Diplomado Kairós USS
Taller cuatro curso TICE Diplomado Kairós USSXimena Sagurie


Destacado (20)

Placa base o placa madre pwer
Placa base o placa madre pwerPlaca base o placa madre pwer
Placa base o placa madre pwer

Evaluacion del aprendizaje
Evaluacion del aprendizajeEvaluacion del aprendizaje
Evaluacion del aprendizaje

Deber de informática
Deber de informáticaDeber de informática
Deber de informática

Diapositiva de olga carranza
Diapositiva de olga carranzaDiapositiva de olga carranza
Diapositiva de olga carranza

Estadistica 3er torneo navideño 2012
Estadistica 3er torneo navideño 2012Estadistica 3er torneo navideño 2012
Estadistica 3er torneo navideño 2012

Sistemas operativos
Sistemas operativosSistemas operativos
Sistemas operativos

Historia de la Cruz Roja
Historia de la Cruz RojaHistoria de la Cruz Roja
Historia de la Cruz Roja

Nuevo baztán, madrid
Nuevo baztán, madridNuevo baztán, madrid
Nuevo baztán, madrid

Pwp Préstecs ICO Badalona
Pwp Préstecs ICO Badalona Pwp Préstecs ICO Badalona
Pwp Préstecs ICO Badalona

La rebel.lió els animals (versió bona)
La rebel.lió els animals (versió bona)La rebel.lió els animals (versió bona)
La rebel.lió els animals (versió bona)

Articulo sobre giles deluze
Articulo sobre giles deluzeArticulo sobre giles deluze
Articulo sobre giles deluze

Regulacion-de-la-circulacion-sanguinea
 Regulacion-de-la-circulacion-sanguinea Regulacion-de-la-circulacion-sanguinea
Regulacion-de-la-circulacion-sanguinea

Exposicion de la ley
Exposicion de la leyExposicion de la ley
Exposicion de la ley

Trabajo de material didactico22
Trabajo de material didactico22Trabajo de material didactico22
Trabajo de material didactico22

Estadistica 3er torneo navideño 2012
Estadistica 3er torneo navideño 2012Estadistica 3er torneo navideño 2012
Estadistica 3er torneo navideño 2012

Kolman & hill 8° edición
Kolman & hill   8° ediciónKolman & hill   8° edición
Kolman & hill 8° edición

Servidor de-correos
Servidor de-correosServidor de-correos
Servidor de-correos

Post Questionnaire Graphs
Post Questionnaire GraphsPost Questionnaire Graphs
Post Questionnaire Graphs

Focatec2011
Focatec2011Focatec2011
Focatec2011

Taller cuatro curso TICE Diplomado Kairós USS
Taller cuatro curso TICE Diplomado Kairós USSTaller cuatro curso TICE Diplomado Kairós USS
Taller cuatro curso TICE Diplomado Kairós USS


Similar a Placa base o placa madre

La computadora 2[1]
La computadora 2[1]La computadora 2[1]
La computadora 2[1]Gagaulala

C:\fakepath\la computadora 2
C:\fakepath\la computadora 2C:\fakepath\la computadora 2
C:\fakepath\la computadora 2Pepe Avelar

La computadora
La computadoraLa computadora
La computadoraOleaSfanny

Los dispositivos de la computadora
Los dispositivos de la computadoraLos dispositivos de la computadora
Los dispositivos de la computadoraItachi354

qwdqwdqwdqwdqwddqwqdwqdqwdqwdqwdqwdqwdqwdqwdqwdqwd
qwdqwdqwdqwdqwddqwqdwqdqwdqwdqwdqwdqwdqwdqwdqwdqwdqwdqwdqwdqwdqwddqwqdwqdqwdqwdqwdqwdqwdqwdqwdqwdqwd
qwdqwdqwdqwdqwddqwqdwqdqwdqwdqwdqwdqwdqwdqwdqwdqwdgolderlj3

Motherboard y sus partes
Motherboard y sus partesMotherboard y sus partes
Motherboard y sus partesglads96

tarjeta madre
tarjeta madretarjeta madre
tarjeta madretfa-19

Placa base esteban david zapata
Placa base esteban david zapataPlaca base esteban david zapata
Placa base esteban david zapataEsteban David

Clase 4-la computadora 2
Clase 4-la computadora 2Clase 4-la computadora 2
Clase 4-la computadora 2tayloritajojo

Clase 4-la computadora 2
Clase 4-la computadora 2Clase 4-la computadora 2
Clase 4-la computadora 2kristel24

Clase 4-la%20 computadora%202[1]
Clase 4-la%20 computadora%202[1]Clase 4-la%20 computadora%202[1]
Clase 4-la%20 computadora%202[1]tanztanz


Similar a Placa base o placa madre (20)

La computadora 2[1]
La computadora 2[1]La computadora 2[1]
La computadora 2[1]

Tarea
Tarea Tarea
Tarea

C:\fakepath\la computadora 2
C:\fakepath\la computadora 2C:\fakepath\la computadora 2
C:\fakepath\la computadora 2

La computadora 2
La computadora 2La computadora 2
La computadora 2

La computadora
La computadoraLa computadora
La computadora

La computadora
La computadoraLa computadora
La computadora

La computadora
La computadoraLa computadora
La computadora

TARJETA MADRE
TARJETA MADRETARJETA MADRE
TARJETA MADRE

La placa base
La placa baseLa placa base
La placa base

Los dispositivos de la computadora
Los dispositivos de la computadoraLos dispositivos de la computadora
Los dispositivos de la computadora

qwdqwdqwdqwdqwddqwqdwqdqwdqwdqwdqwdqwdqwdqwdqwdqwd
qwdqwdqwdqwdqwddqwqdwqdqwdqwdqwdqwdqwdqwdqwdqwdqwdqwdqwdqwdqwdqwddqwqdwqdqwdqwdqwdqwdqwdqwdqwdqwdqwd
qwdqwdqwdqwdqwddqwqdwqdqwdqwdqwdqwdqwdqwdqwdqwdqwd

La placa madre
La placa madreLa placa madre
La placa madre

Motherboard y sus partes
Motherboard y sus partesMotherboard y sus partes
Motherboard y sus partes

Trabajo diapositivas
Trabajo  diapositivasTrabajo  diapositivas
Trabajo diapositivas

tarjeta madre
tarjeta madretarjeta madre
tarjeta madre

Placa base esteban david zapata
Placa base esteban david zapataPlaca base esteban david zapata
Placa base esteban david zapata

Placas
PlacasPlacas
Placas

Clase 4-la computadora 2
Clase 4-la computadora 2Clase 4-la computadora 2
Clase 4-la computadora 2

Clase 4-la computadora 2
Clase 4-la computadora 2Clase 4-la computadora 2
Clase 4-la computadora 2

Clase 4-la%20 computadora%202[1]
Clase 4-la%20 computadora%202[1]Clase 4-la%20 computadora%202[1]
Clase 4-la%20 computadora%202[1]


Último

El fundamento del gobierno de Dios. Lec. 09. docx
El fundamento del gobierno de Dios. Lec. 09. docxEl fundamento del gobierno de Dios. Lec. 09. docx
El fundamento del gobierno de Dios. Lec. 09. docxAlejandrino Halire Ccahuana

Proceso de admisiones en escuelas infantiles de Pamplona
Proceso de admisiones en escuelas infantiles de PamplonaProceso de admisiones en escuelas infantiles de Pamplona
Proceso de admisiones en escuelas infantiles de PamplonaEdurne Navarro Bueno

Asistencia Tecnica Cartilla Pedagogica DUA Ccesa007.pdf
Asistencia Tecnica Cartilla Pedagogica DUA Ccesa007.pdfAsistencia Tecnica Cartilla Pedagogica DUA Ccesa007.pdf
Asistencia Tecnica Cartilla Pedagogica DUA Ccesa007.pdfDemetrio Ccesa Rayme

Módulo No. 1 Salud mental y escucha activa FINAL 25ABR2024 técnicos.pptx
Módulo No. 1 Salud mental y escucha activa FINAL 25ABR2024 técnicos.pptxMódulo No. 1 Salud mental y escucha activa FINAL 25ABR2024 técnicos.pptx
Módulo No. 1 Salud mental y escucha activa FINAL 25ABR2024 técnicos.pptxPabloPazmio14

Fase 3; Estudio de la Geometría Analítica
Fase 3; Estudio de la Geometría AnalíticaFase 3; Estudio de la Geometría Analítica
Fase 3; Estudio de la Geometría AnalíticaYasneidyGonzalez

Presentación Pedagoía medieval para exposición en clases
Presentación Pedagoía medieval para exposición en clasesPresentación Pedagoía medieval para exposición en clases
Presentación Pedagoía medieval para exposición en clasesGustavo Cano

PRÁCTICAS PEDAGOGÍA.pdf_Educación Y Sociedad_AnaFernández
PRÁCTICAS PEDAGOGÍA.pdf_Educación Y Sociedad_AnaFernándezPRÁCTICAS PEDAGOGÍA.pdf_Educación Y Sociedad_AnaFernández
PRÁCTICAS PEDAGOGÍA.pdf_Educación Y Sociedad_AnaFernándezRuben53283

Presentación Propuesta de Proyecto Social Colorido y Juvenil Multicolor y Neg...
Presentación Propuesta de Proyecto Social Colorido y Juvenil Multicolor y Neg...Presentación Propuesta de Proyecto Social Colorido y Juvenil Multicolor y Neg...
Presentación Propuesta de Proyecto Social Colorido y Juvenil Multicolor y Neg...crcamora123

corpus-christi-sesion-de-aprendizaje.pdf
corpus-christi-sesion-de-aprendizaje.pdfcorpus-christi-sesion-de-aprendizaje.pdf
corpus-christi-sesion-de-aprendizaje.pdfYolandaRodriguezChin

Productos contestatos de la Séptima sesión ordinaria de CTE y TIFC para Docen...
Productos contestatos de la Séptima sesión ordinaria de CTE y TIFC para Docen...Productos contestatos de la Séptima sesión ordinaria de CTE y TIFC para Docen...
Productos contestatos de la Séptima sesión ordinaria de CTE y TIFC para Docen...Monseespinoza6

Proceso de gestión de obras - Aquí tu Remodelación
Proceso de gestión de obras - Aquí tu RemodelaciónProceso de gestión de obras - Aquí tu Remodelación
Proceso de gestión de obras - Aquí tu RemodelaciónDanielGrajeda7

Creación WEB. Ideas clave para crear un sitio web
Creación WEB. Ideas clave para crear un sitio webCreación WEB. Ideas clave para crear un sitio web
Creación WEB. Ideas clave para crear un sitio webinformatica4

PROYECTO INTEGRADOR ARCHIDUQUE. presentacion
PROYECTO INTEGRADOR ARCHIDUQUE. presentacionPROYECTO INTEGRADOR ARCHIDUQUE. presentacion
PROYECTO INTEGRADOR ARCHIDUQUE. presentacionyorbravot123

Ferias de ciencias y estrategia STEAM – PNFCyT 2024.pdf
Ferias de ciencias y estrategia STEAM – PNFCyT 2024.pdfFerias de ciencias y estrategia STEAM – PNFCyT 2024.pdf
Ferias de ciencias y estrategia STEAM – PNFCyT 2024.pdfJudithRomero51

Fase 2, Pensamiento variacional y trigonometrico
Fase 2, Pensamiento variacional y trigonometricoFase 2, Pensamiento variacional y trigonometrico
Fase 2, Pensamiento variacional y trigonometricoYasneidyGonzalez

32 LECTURAS CORTAS PARA NIÑOS.pdf · versión 1.pdf
32 LECTURAS CORTAS PARA NIÑOS.pdf · versión 1.pdf32 LECTURAS CORTAS PARA NIÑOS.pdf · versión 1.pdf
32 LECTURAS CORTAS PARA NIÑOS.pdf · versión 1.pdfnataliavera27

Escrito-Contestacion-Demanda-Filiacion.pdf
Escrito-Contestacion-Demanda-Filiacion.pdfEscrito-Contestacion-Demanda-Filiacion.pdf
Escrito-Contestacion-Demanda-Filiacion.pdfAlejandroPachecoRome


Último (20)

El fundamento del gobierno de Dios. Lec. 09. docx
El fundamento del gobierno de Dios. Lec. 09. docxEl fundamento del gobierno de Dios. Lec. 09. docx
El fundamento del gobierno de Dios. Lec. 09. docx

Proceso de admisiones en escuelas infantiles de Pamplona
Proceso de admisiones en escuelas infantiles de PamplonaProceso de admisiones en escuelas infantiles de Pamplona
Proceso de admisiones en escuelas infantiles de Pamplona

Asistencia Tecnica Cartilla Pedagogica DUA Ccesa007.pdf
Asistencia Tecnica Cartilla Pedagogica DUA Ccesa007.pdfAsistencia Tecnica Cartilla Pedagogica DUA Ccesa007.pdf
Asistencia Tecnica Cartilla Pedagogica DUA Ccesa007.pdf

Módulo No. 1 Salud mental y escucha activa FINAL 25ABR2024 técnicos.pptx
Módulo No. 1 Salud mental y escucha activa FINAL 25ABR2024 técnicos.pptxMódulo No. 1 Salud mental y escucha activa FINAL 25ABR2024 técnicos.pptx
Módulo No. 1 Salud mental y escucha activa FINAL 25ABR2024 técnicos.pptx

Fase 3; Estudio de la Geometría Analítica
Fase 3; Estudio de la Geometría AnalíticaFase 3; Estudio de la Geometría Analítica
Fase 3; Estudio de la Geometría Analítica

Presentación Pedagoía medieval para exposición en clases
Presentación Pedagoía medieval para exposición en clasesPresentación Pedagoía medieval para exposición en clases
Presentación Pedagoía medieval para exposición en clases

PRÁCTICAS PEDAGOGÍA.pdf_Educación Y Sociedad_AnaFernández
PRÁCTICAS PEDAGOGÍA.pdf_Educación Y Sociedad_AnaFernándezPRÁCTICAS PEDAGOGÍA.pdf_Educación Y Sociedad_AnaFernández
PRÁCTICAS PEDAGOGÍA.pdf_Educación Y Sociedad_AnaFernández

6.Deícticos Dos_Enfermería_EspanolAcademico
6.Deícticos Dos_Enfermería_EspanolAcademico6.Deícticos Dos_Enfermería_EspanolAcademico
6.Deícticos Dos_Enfermería_EspanolAcademico

Presentación Propuesta de Proyecto Social Colorido y Juvenil Multicolor y Neg...
Presentación Propuesta de Proyecto Social Colorido y Juvenil Multicolor y Neg...Presentación Propuesta de Proyecto Social Colorido y Juvenil Multicolor y Neg...
Presentación Propuesta de Proyecto Social Colorido y Juvenil Multicolor y Neg...

corpus-christi-sesion-de-aprendizaje.pdf
corpus-christi-sesion-de-aprendizaje.pdfcorpus-christi-sesion-de-aprendizaje.pdf
corpus-christi-sesion-de-aprendizaje.pdf

Productos contestatos de la Séptima sesión ordinaria de CTE y TIFC para Docen...
Productos contestatos de la Séptima sesión ordinaria de CTE y TIFC para Docen...Productos contestatos de la Séptima sesión ordinaria de CTE y TIFC para Docen...
Productos contestatos de la Séptima sesión ordinaria de CTE y TIFC para Docen...

Proceso de gestión de obras - Aquí tu Remodelación
Proceso de gestión de obras - Aquí tu RemodelaciónProceso de gestión de obras - Aquí tu Remodelación
Proceso de gestión de obras - Aquí tu Remodelación

Creación WEB. Ideas clave para crear un sitio web
Creación WEB. Ideas clave para crear un sitio webCreación WEB. Ideas clave para crear un sitio web
Creación WEB. Ideas clave para crear un sitio web

PROYECTO INTEGRADOR ARCHIDUQUE. presentacion
PROYECTO INTEGRADOR ARCHIDUQUE. presentacionPROYECTO INTEGRADOR ARCHIDUQUE. presentacion
PROYECTO INTEGRADOR ARCHIDUQUE. presentacion

Ferias de ciencias y estrategia STEAM – PNFCyT 2024.pdf
Ferias de ciencias y estrategia STEAM – PNFCyT 2024.pdfFerias de ciencias y estrategia STEAM – PNFCyT 2024.pdf
Ferias de ciencias y estrategia STEAM – PNFCyT 2024.pdf

Sesión de clase: Luz desde el santuario.pdf
Sesión de clase: Luz desde el santuario.pdfSesión de clase: Luz desde el santuario.pdf
Sesión de clase: Luz desde el santuario.pdf

Sesión: El fundamento del gobierno de Dios.pdf
Sesión: El fundamento del gobierno de Dios.pdfSesión: El fundamento del gobierno de Dios.pdf
Sesión: El fundamento del gobierno de Dios.pdf

Fase 2, Pensamiento variacional y trigonometrico
Fase 2, Pensamiento variacional y trigonometricoFase 2, Pensamiento variacional y trigonometrico
Fase 2, Pensamiento variacional y trigonometrico

32 LECTURAS CORTAS PARA NIÑOS.pdf · versión 1.pdf
32 LECTURAS CORTAS PARA NIÑOS.pdf · versión 1.pdf32 LECTURAS CORTAS PARA NIÑOS.pdf · versión 1.pdf
32 LECTURAS CORTAS PARA NIÑOS.pdf · versión 1.pdf

Escrito-Contestacion-Demanda-Filiacion.pdf
Escrito-Contestacion-Demanda-Filiacion.pdfEscrito-Contestacion-Demanda-Filiacion.pdf
Escrito-Contestacion-Demanda-Filiacion.pdf


Placa base o placa madre

  • 1.
  • 2.  ¿Qué es una placa madreo placa base?  Arquitectura de una placa madre  Factores de forma de una placa madre  Características de la placa madre  Componentes de la placa madre  Partes de la placa madre
  • 3. La placa madre es el concentrador que se utiliza para conectar todos los componentes esenciales del ordenador. Como su nombre lo indica, la placa madre funciona como una placa "materna", que toma la forma de un gran circuito impreso con conectores para tarjetas de expansión, módulos de memoria, el procesador, etc.
  • 4.
  • 5.  El propósito más básico de las placas madres es proveer las conexiones lógicas y eléctricas entre los componentes del sistema computacional.  Una placa madre típica de una computadora de escritorio, consta de un microprocesador, de memoria principal, de puertos y conectores, etc.  El resto de los dispositivos electrónicos como discos duros, tarjeta aceleradora de gráficos, placa de sonido, etc. son conectados a la placa madre a través de conectores y/o cables.
  • 6.

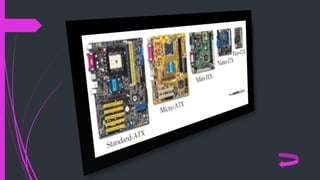

  • 7.  PC/XT - fue creada por IBM para las primeras computadoras hogareñas. La especificación era abierta, por lo tanto múltiples desarrolladores se basaron en esta convirtiéndose así en un estándar de facto. Tamaño: 8,5 × 11" | 216 × 279 mm.  AT (Advanced Technology) - fue creada por IBM para las sucesoras de las PC/XT. Las AT fueron muy populares en el tiempo de los microprocesadores 80386. Tamaño: 12 × 11"–13" | 305 × 279–330 mm.  Baby AT - fue desarrollada por IBM en 1985 como sucesora de las AT. Fueron muy populares por su reducido tamaño. Tamaño: 8,5" × 10"–13" | 216 mm × 254-330 mm.  ATX - fue desarrollado por Intel en 1995. Hasta hoy (2007) es el factor de forma más popular para las placas madre. Tamaño: 12" × 9,6" | 305 mm × 244 mm (Intel 1996).  EATX - Tamaño: 12" × 13" | 305mm × 330 mm
  • 8.  MicroATX - versión pequeña de la ATX (un 25% más pequeña). Soporta menos tarjetas de expansión y es muy popular en computadoras pequeñas. Tamaño en 1996: 9,6" × 9,6" | 244 mm × 244 mm.  FlexATX - subconjunto de las microATX desarrollada por Intel en 1999. Tamaño: 9,6" × 9,6" | 244 × 244 mm max.  LPX - Tamaño: 9" × 11"–13" | 229 mm × 279–330 mm.  NLX - Tamaño: 8"–9" × 10"-13,6" | 203–229 mm × 254–345 mm  BTX (Balanced Technology Extended) - estándar propuesto por Intel a principios de 2000 para ser sucesor de las ATX.  Mini-ITX - factor de forma muy pequeño y altamente integrado desarrollado por VIA en 2001 para pequeños dispositivos. Tamaño: 6,7" × 6,7" | 170 mm × 170 mm max.  WTX - factor de forma creado por Intel en 1998 para servidores y estaciones de trabajo con múltiples CPUs y discos duros. Tamaño: 14" × 16,75" | 355,6 mm × 425,4 mm.
  • 9.
  • 10.  FACTOR DE FORMA: Factor de forma son unos estándares que definen algunas características físicas de las placas base para ordenador personal.  CHIPSET: es el conjunto de circuitos integrados diseñados con base en la arquitectura de un procesador (en algunos casos, diseñados como parte integral de esa arquitectura), permitiendo que ese tipo de procesadores funcionen en una placa base.
  • 11.  TIPO DE SOCKET PARA PROCESADOR: El socket es el conector de la placa base sobre el que se coloca el procesador, de ahí ese nombre que en castellano significa enchufe. Su función, es dar corriente eléctrica al micro, servir de anclaje y permitir la comunicación entre este y los demás componentes del sistema.  CONECTORES DE ENTRADA Y SALIDA: Son utilizados normalmente para conexión de las impresoras, escáner y discos externos. Los puertos paralelos también pueden ser utilizados para conectar 2 computadoras y compartir información entre ellas
  • 12.  Sockets, en donde uno o más CPUs son instalados.  Slots, en donde la memoria principal es instalada (generalmente módulos DIMMs con memoria DRAM).  Un chipset: Puente norte (Northbridge) y Puente sur (Southbridge); clasificación usual en placas modernas.  Chips de memoria no volátil (generalmente Flash ROM), que contiene la BIOS o el firmware del sistema.  Un reloj que produce señales de reloj para sincronizar varios componentes.  Bahías o zócalos para tarjetas de expansión.
  • 13.  Conectores de energía para distribuirla entre los distintos dispositivos de la computadora. La electricidad se recibe desde la fuente eléctrica.  Puertos de conexión para dispositivos como los puertos PS/2, USB, HDMI, VGA, etc.  También algunas placas madres incluyen dispositivos de enfriamiento como ventiladores y disipadores de calor.  Muchas placas madres incluyen dispositivos que antes sólo existían como placas o tarjetas separadas y debían conectarse a la placa madre empleando zócalos libres en la misma. Por ejemplo, muchas placas madres vienen integradas con placa de sonido, de video, módem, etc.
  • 14.
  • 15.  Mother Board.- También se le conoce como tarjeta principal, tarjeta madre, y es una tarjeta electrónica, la más grande dentro del gabinete de la computadora, y sobre esta van montados el procesador, la memoria Ram, las tarjetas controladoras de los diversos periféricos, así como puertos, además permite que las partes de la computadora se comuniquen o platiquen entre sí.  CPU (Unidad Central de proceso).- Es el procesador de la computadora y como su nombre lo dice es el que se encarga de procesar la información.  BIOS (Basic Input Output System).- Que es el sistema básico de entrada y salida de la computadora, es el que permite a la computadora comunicarse con todos los periféricos de entrada y salida.  Memoria RAM (Random Acces Memory o memoria de acceso aleatorio).- Es la memoria de trabajo de la computadora ya que cuando esta se encuentra funcionando en ella se guarda información de aplicaciones, así como datos que procesan las aplicaciones, la información contenida en ella desaparece al apagarse la computadora.
  • 16.  Memoria Rom.- memoria que solo se puede leer, en ella están las instrucciones que no se pueden borrar, como un programa llamado BIOS, que controla el teclado, ratón, el monitor y otros periféricos.  Disco Duro.- Es el dispositivo de almacenamiento de la computadora, en él se guardan el sistema operativo de la computadora (Por ejemplos Windows), las aplicaciones (Word, Excel, Power Point) y datos de las mismas (los archivos que creamos con las aplicaciones). La información también se puede guardar en disquettes, discos compactos "CD", y algunas otras unidades como unidades de respaldo ZIP, IOmega, cintas etc. ZOCALO DEL MICROPROCESADOR  PGA: fueron usados en el 386 y el 486; consiste en un cuadrado de conectores en forma de orificios muy pequeños donde se insertan los pines o patas del chip a presión. Según el chip, tiene más o menos orificios.  ZIF: (Zero Insertion Force – Cero fuerza de inserción) Eléctricamente es como un PGA, con la diferencia de que posee un sistema mecánico que permite introducir el micro sin necesidad de presión alguna eliminando el peligro de dañar el chip tanto al introducirlo como extraerlo del zócalo
  • 17.  RANURAS DE MEMORIA: Son los conectores donde se encuentra montada o insertada la memoria principal de la PC, la RAM.  EL CHIPSET: Es un conjunto (set) de chips que se encargan de controlar funciones específicas de la PC, como la forma en que interacciona y se comunican el microprocesador con la memoria los controladores DMA, el chip temporizador, controladoras de disco rígido, o el control de puertos PCI, AGP, USB, etc.  BIOS: Es un programa que se encarga de dar soporte para manejar ciertos dispositivos de entrada-salida. Físicamente se localiza en un chip generalmente de forma  RANURAS DE EXPANSIÓN: Son unas ranuras o slots de plástico con conectores eléctricos donde se introducen las placas de expansión como ser la placa de vídeo, de sonido, de red, el modem, etc. Según la tecnología en que se basen presentan un aspecto externo diferente, con diferente tamaño e incluso en distinto color.
  • 18.  LA MEMORIA CACHÉ: Se trata de un tipo de memoria muy rápida que se utiliza de puente entre el microprocesador y la memoria principal (RAM), con el fin de que los datos más utilizados puedan encontrarse antes, acelerando el rendimiento de la PC. Se comenzó a utilizar en la época del 386, no siendo de uso general hasta la llegada de los 486. Su tamaño es relativamente reducido como máximo 1 MB y en PC muy modernas pueden llegar a 2 MB, tanto por cuestiones de diseño como por su alto precio, consecuencia directa de su gran velocidad.  CONECTORES INTERNOS: Son conectores para dispositivos internos, como ser la disquetera, el disco rígido, el CD-ROM, etc., incluso para los puertos serie, paralelo y de joystick si la placa no es de formato ATX.  CONECTOR ELÉCTRICO: Es donde se conectan los cables de la fuente de alimentación que suministran energía a la placa base. En las placas AT los conectores son dos que están uno junto al otro y en las ATX es único.
  • 19.  PILA: El acumulador (Pila), se encarga de almacenar los parámetros de la BIOS cuando la PC está apagada sin que se pierdan, sino cada vez que encendiéramos la PC tendríamos que introducir las características y parámetros del disco rígido, del chipset, la fecha y la hora, etc.  TIPOS DE MEMORA RAM: La memoria RAM (Random Access Memory Module o memoria de acceso aleatorio) es un tipo de memoria que utilizan los ordenadores para almacenar los datos y programas a los que necesita tener un rápido acceso. Se trata de una memoria de tipo volátil, es decir, que se borra cuando apagamos el ordenador, aunque también hay memorias RAM no volátiles DIFERENTE DISCOS DUROS  DISCO DURO IDE/EIDE: Es un disco magnético en el que puedes almacenar datos de ordenador. El disco duro es la parte de tu ordenador que contiene la información electrónica y donde se almacenan todos los programas (software). Es uno de los componentes del hardware más importantes dentro de tu PC.
  • 20.
