El documento describe las partes principales de una escalera mecánica, incluyendo los peldaños, la caja estructural, las unidades motrices, las cadenas y ruedas dentadas que impulsan el movimiento, y los pasamanos móviles. Explica que las escaleras mecánicas se usan para transportar grandes cantidades de personas de forma ordenada y continua en lugares como aeropuertos y estaciones de metro, moviendo los peldaños a una velocidad de aproximadamente 0.5 metros por segundo.

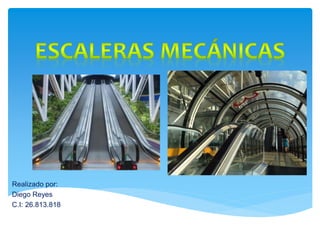

1. Realizado por:
Diego Reyes
C.I: 26.813.818

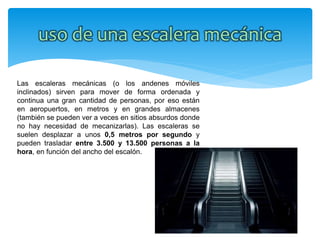

2. uso de una escalera mecánica
Las escaleras mecánicas (o los andenes móviles
inclinados) sirven para mover de forma ordenada y
continua una gran cantidad de personas, por eso están
en aeropuertos, en metros y en grandes almacenes
(también se pueden ver a veces en sitios absurdos donde
no hay necesidad de mecanizarlas). Las escaleras se
suelen desplazar a unos 0,5 metros por segundo y
pueden trasladar entre 3.500 y 13.500 personas a la
hora, en función del ancho del escalón.

3. Partes de una escalera mecánica
1) Barandilla
• Pasamanos móvil
Asidero que se desplaza a lo largo de la parte superior de la
barandilla en sincronización con los peldaños
• Panel interior
Parte principal del panel de la barandilla situada
inmediatamente debajo de los pasamanos móviles, hecha de
vidrio.
• Placa de la andenes
Elemento decorativo que tapa la barandilla de una escalera
mecánica y continúa en la dirección de desplazamiento
• Protección de faldon
Panel inferior dentro de la barandilla, situado inmediatamente
debajo de la andene interior y adyacente a los peldaños a
escasa distancia de los mismos.

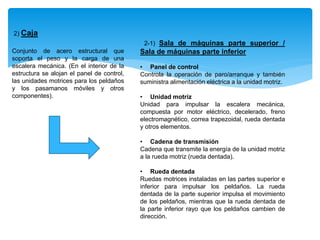

4. 2-1) Sala de máquinas parte superior /
Sala de máquinas parte inferior
• Panel de control
Controla la operación de paro/arranque y también
suministra alimentación eléctrica a la unidad motriz.
• Unidad motriz
Unidad para impulsar la escalera mecánica,
compuesta por motor eléctrico, decelerado, freno
electromagnético, correa trapezoidal, rueda dentada
y otros elementos.
• Cadena de transmisión
Cadena que transmite la energía de la unidad motriz
a la rueda motriz (rueda dentada).
• Rueda dentada
Ruedas motrices instaladas en las partes superior e
inferior para impulsar los peldaños. La rueda
dentada de la parte superior impulsa el movimiento
de los peldaños, mientras que la rueda dentada de
la parte inferior rayo que los peldaños cambien de
dirección.
2) Caja
Conjunto de acero estructural que
soporta el peso y la carga de una
escalera mecánica. (En el interior de la
estructura se alojan el panel de control,
las unidades motrices para los peldaños
y los pasamanos móviles y otros
componentes).

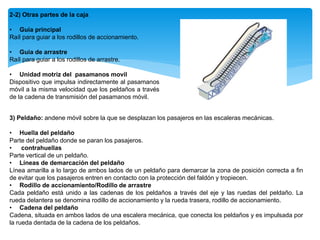

5. 2-2) Otras partes de la caja
• Guia principal
Raíl para guiar a los rodillos de accionamiento.
• Guia de arrastre
Raíl para guiar a los rodillos de arrastre.
• Unidad motriz del pasamanos movil
Dispositivo que impulsa indirectamente al pasamanos
móvil a la misma velocidad que los peldaños a través
de la cadena de transmisión del pasamanos móvil.
3) Peldaño: andene móvil sobre la que se desplazan los pasajeros en las escaleras mecánicas.
• Huella del peldaño
Parte del peldaño donde se paran los pasajeros.
• contrahuellas
Parte vertical de un peldaño.
• Líneas de demarcación del peldaño
Línea amarilla a lo largo de ambos lados de un peldaño para demarcar la zona de posición correcta a fin
de evitar que los pasajeros entren en contacto con la protección del faldón y tropiecen.
• Rodillo de accionamiento/Rodillo de arrastre
Cada peldaño está unido a las cadenas de los peldaños a través del eje y las ruedas del peldaño. La
rueda delantera se denomina rodillo de accionamiento y la rueda trasera, rodillo de accionamiento.
• Cadena del peldaño
Cadena, situada en ambos lados de una escalera mecánica, que conecta los peldaños y es impulsada por
la rueda dentada de la cadena de los peldaños.

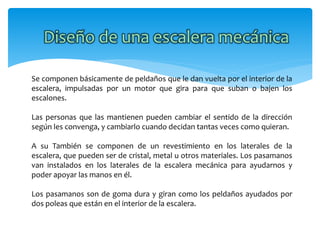

6. Diseño de una escalera mecánica
Se componen básicamente de peldaños que le dan vuelta por el interior de la
escalera, impulsadas por un motor que gira para que suban o bajen los
escalones.
Las personas que las mantienen pueden cambiar el sentido de la dirección
según les convenga, y cambiarlo cuando decidan tantas veces como quieran.
A su También se componen de un revestimiento en los laterales de la
escalera, que pueden ser de cristal, metal u otros materiales. Los pasamanos
van instalados en los laterales de la escalera mecánica para ayudarnos y
poder apoyar las manos en él.
Los pasamanos son de goma dura y giran como los peldaños ayudados por
dos poleas que están en el interior de la escalera.
