El documento describe diferentes métodos y estructuras para facilitar el desplazamiento entre pisos situados a diferentes alturas, como escaleras, rampas, ascensores y montacargas. Explica los tipos y características principales de cada uno de estos elementos, así como consideraciones de diseño y seguridad.

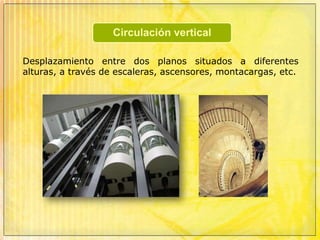

2. Desplazamiento entre dos planos situados a diferentes alturas, a través de escaleras, ascensores, montacargas, etc.

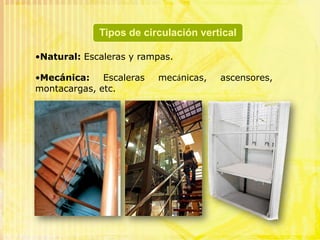

3. Natural: Escaleras y rampas.

4. Mecánica:Escaleras mecánicas, ascensores, montacargas, etc.

5. Una escalera es una construcción diseñada para comunicar varios espacios situados a diferentes alturas.Está conformada por peldaños o escalones y puede disponer de varios tramos entre los descansos o mesetas. Además, dispondrá de una barandilla de protección rematada en un pasamano para facilitar su tránsito.

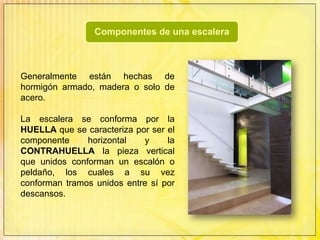

6. Generalmente están hechas de hormigón armado, madera o solo de acero. La escalera se conforma por la HUELLA que se caracteriza por ser el componente horizontal y la CONTRAHUELLA la pieza vertical que unidos conforman un escalón o peldaño, los cuales a su vez conforman tramos unidos entre sí por descansos.

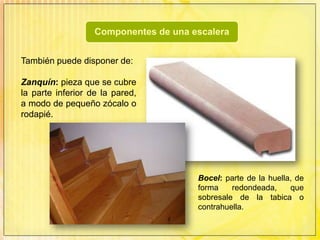

7. También puede disponer de:Zanquín: pieza que se cubre la parte inferior de la pared, a modo de pequeño zócalo o rodapié.Bocel: parte de la huella, de forma redondeada, que sobresale de la tabica o contrahuella.

8. Mamperlán: Listón de madera con que se guarnece el borde de los peldaños en las escaleras.

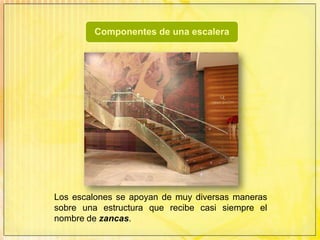

9. Los escalones se apoyan de muy diversas maneras sobre una estructura que recibe casi siempre el nombre de zancas.

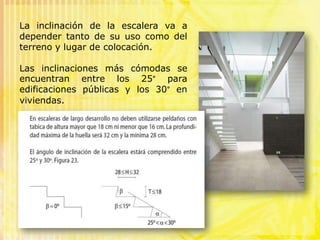

10. La inclinación de la escalera va a depender tanto de su uso como del terreno y lugar de colocación.Las inclinaciones más cómodas se encuentran entre los 25° para edificaciones públicas y los 30° en viviendas.

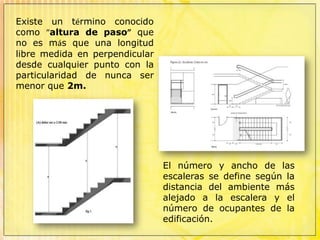

11. Existe un término conocido como “altura de paso” que no es más que una longitud libre medida en perpendicular desde cualquier punto con la particularidad de nunca ser menor que 2m.El número y ancho de las escaleras se define según la distancia del ambiente más alejado a la escalera y el número de ocupantes de la edificación.

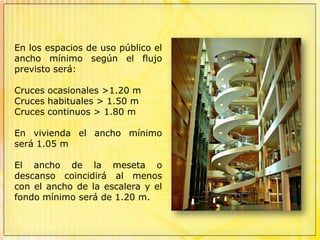

12. En los espacios de uso público el ancho mínimo según el flujo previsto será:Cruces ocasionales >1.20 mCruces habituales > 1.50 mCruces continuos > 1.80 mEn vivienda el ancho mínimo será 1.05 mEl ancho de la meseta o descanso coincidirá al menos con el ancho de la escalera y el fondo mínimo será de 1.20 m.

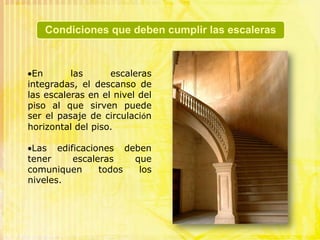

13. En las escaleras integradas, el descanso de las escaleras en el nivel del piso al que sirven puede ser el pasaje de circulación horizontal del piso.

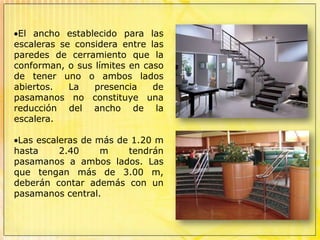

14. Las edificaciones deben tener escaleras que comuniquen todos los niveles.El ancho establecido para las escaleras se considera entre las paredes de cerramiento que la conforman, o sus límites en caso de tener uno o ambos lados abiertos. La presencia de pasamanos no constituye una reducción del ancho de la escalera.

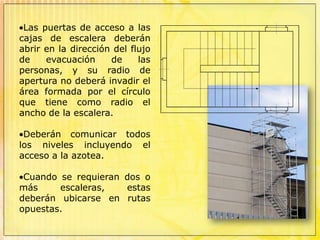

15. Las escaleras de más de 1.20 m hasta 2.40 m tendrán pasamanos a ambos lados. Las que tengan más de 3.00 m, deberán contar además con un pasamanos central.Las puertas de acceso a las cajas de escalera deberán abrir en la dirección del flujo de evacuación de las personas, y su radio de apertura no deberá invadir el área formada por el círculo que tiene como radio el ancho de la escalera.

16. Deberán comunicar todos los niveles incluyendo el acceso a la azotea.

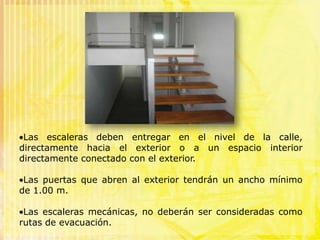

17. Cuando se requieran dos o más escaleras, estas deberán ubicarse en rutas opuestas.Las escaleras deben entregar en el nivel de la calle, directamente hacia el exterior o a un espacio interior directamente conectado con el exterior.

18. Las puertas que abren al exterior tendrán un ancho mínimo de 1.00 m.

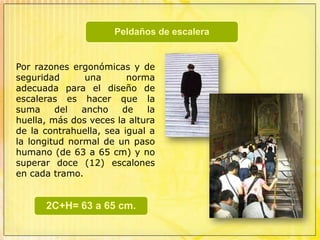

19. Las escaleras mecánicas, no deberán ser consideradas como rutas de evacuación. Por razones ergonómicas y de seguridad una norma adecuada para el diseño de escaleras es hacer que la suma del ancho de la huella, más dos veces la altura de la contrahuella, sea igual a la longitud normal de un paso humano (de 63 a 65 cm) y no superar doce (12) escalones en cada tramo.

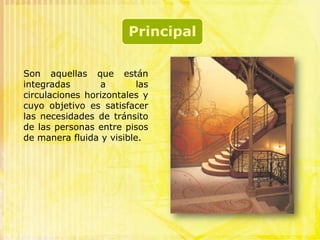

21. Son aquellas que están integradas a las circulaciones horizontales y cuyo objetivo es satisfacer las necesidades de tránsito de las personas entre pisos de manera fluida y visible.

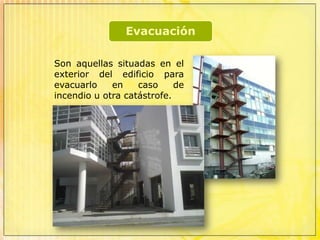

22. Son aquellas situadas en el exterior del edificio para evacuarlo en caso de incendio u otra catástrofe.

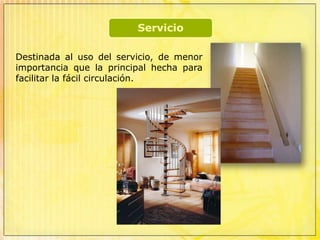

23. Destinada al uso del servicio, de menor importancia que la principal hecha para facilitar la fácil circulación.

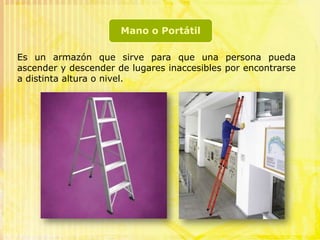

24. Es un armazón que sirve para que una persona pueda ascender y descender de lugares inaccesibles por encontrarse a distinta altura o nivel.

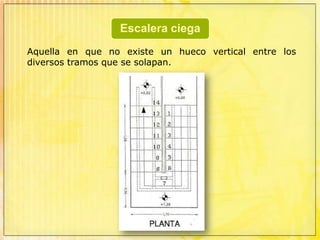

26. Aquella en que no existe un hueco vertical entre los diversos tramos que se solapan.

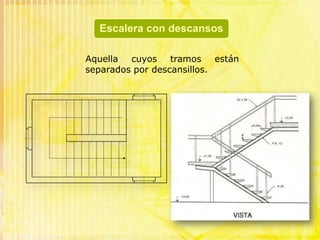

27. Aquella cuyos tramos están separados por descansillos.

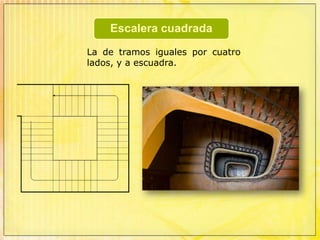

28. La de tramos iguales por cuatro lados, y a escuadra.

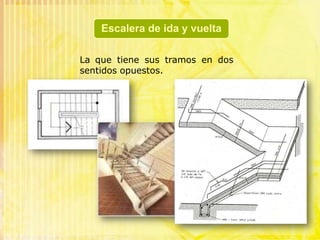

29. Laque tiene sus tramos en dos sentidos opuestos.

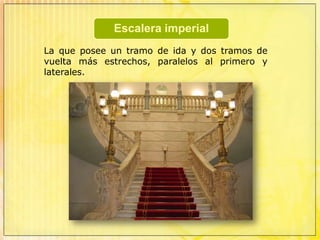

30. La que posee un tramo de ida y dos tramos de vuelta más estrechos, paralelos al primero y laterales.

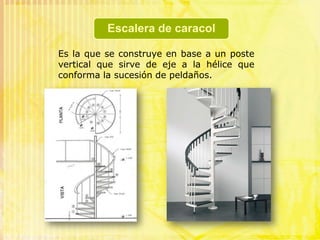

31. Es la que se construye en base a un poste vertical que sirve de eje a la hélice que conforma la sucesión de peldaños.

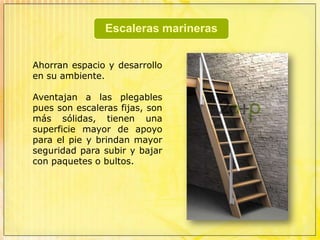

32. Ahorran espacio y desarrollo en su ambiente. Aventajan a las plegables pues son escaleras fijas, son más sólidas, tienen una superficie mayor de apoyo para el pie y brindan mayor seguridad para subir y bajar con paquetes o bultos.

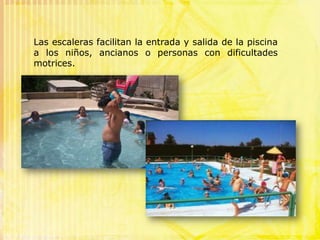

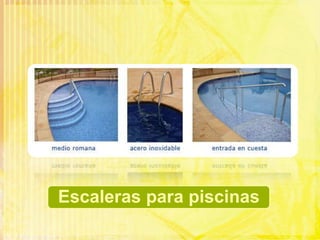

34. Las escaleras facilitan la entrada y salida de la piscina a los niños, ancianos o personas con dificultades motrices.

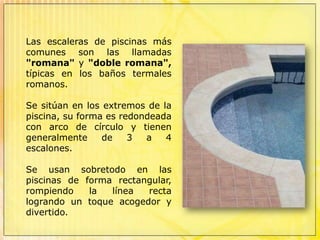

35. Las escaleras de piscinas más comunes son las llamadas "romana" y "doble romana", típicas en los baños termales romanos. Se sitúan en los extremos de la piscina, su forma es redondeada con arco de círculo y tienen generalmente de 3 a 4 escalones. Se usan sobretodo en las piscinas de forma rectangular, rompiendo la línea recta logrando un toque acogedor y divertido.

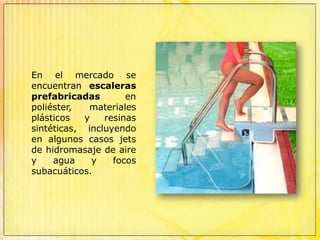

36. En el mercado se encuentran escaleras prefabricadas en poliéster, materiales plásticos y resinas sintéticas, incluyendo en algunos casos jets de hidromasaje de aire y agua y focos subacuáticos.

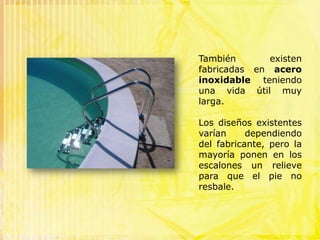

37. También existen fabricadas en acero inoxidable teniendo una vida útil muy larga. Los diseños existentes varían dependiendo del fabricante, pero la mayoría ponen en los escalones un relieve para que el pie no resbale.

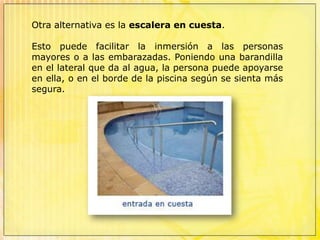

38. Otra alternativa es la escalera en cuesta. Esto puede facilitar la inmersión a las personas mayores o a las embarazadas. Poniendo una barandilla en el lateral que da al agua, la persona puede apoyarse en ella, o en el borde de la piscina según se sienta más segura.

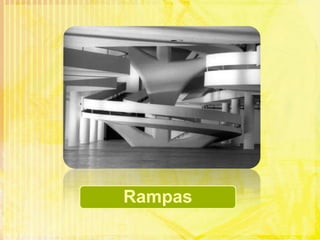

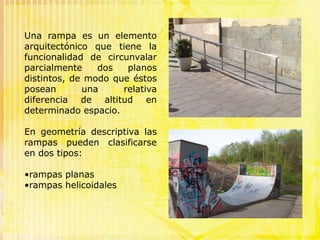

40. Una rampa es un elemento arquitectónico que tiene la funcionalidad de circunvalar parcialmente dos planos distintos, de modo que éstos posean una relativa diferencia de altitud en determinado espacio. En geometría descriptiva las rampas pueden clasificarse en dos tipos:rampas planas

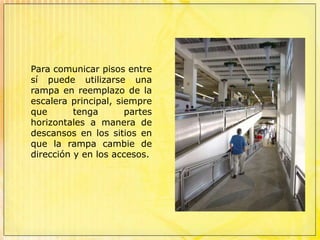

41. rampas helicoidales Para comunicar pisos entre sí puede utilizarse una rampa en reemplazo de la escalera principal, siempre que tenga partes horizontales a manera de descansos en los sitios en que la rampa cambie de dirección y en los accesos.

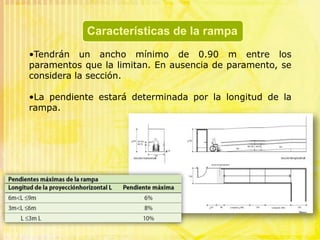

42. Características de la rampaTendrán un ancho mínimo de 0.90 m entre los paramentos que la limitan. En ausencia de paramento, se considera la sección.

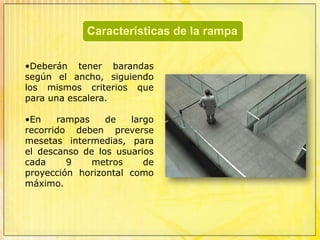

43. La pendiente estará determinada por la longitud de la rampa.Características de la rampaDeberán tener barandas según el ancho, siguiendo los mismos criterios que para una escalera.

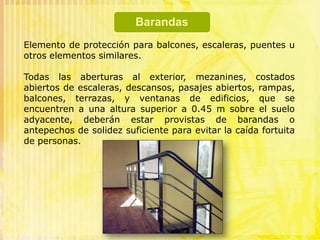

44. En rampas de largo recorrido deben preverse mesetas intermedias, para el descanso de los usuarios cada 9 metros de proyección horizontal como máximo.BarandasElemento de protección para balcones, escaleras, puentes u otros elementos similares.Todas las aberturas al exterior, mezanines, costados abiertos de escaleras, descansos, pasajes abiertos, rampas, balcones, terrazas, y ventanas de edificios, que se encuentren a una altura superior a 0.45 m sobre el suelo adyacente, deberán estar provistas de barandas o antepechos de solidez suficiente para evitar la caída fortuita de personas.

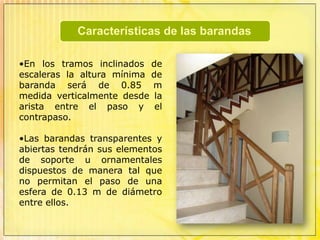

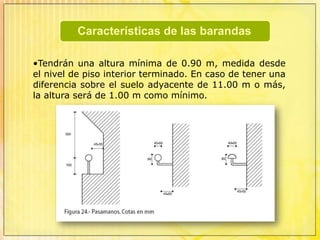

45. Características de las barandasTendrán una altura mínima de 0.90 m, medida desde el nivel de piso interior terminado. En caso de tener una diferencia sobre el suelo adyacente de 11.00 m o más, la altura será de 1.00 m como mínimo.Características de las barandasEn los tramos inclinados de escaleras la altura mínima de baranda será de 0.85 m medida verticalmente desde la arista entre el paso y el contrapaso.

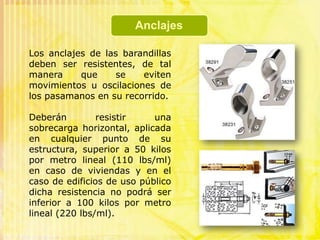

46. Las barandas transparentes y abiertas tendrán sus elementos de soporte u ornamentales dispuestos de manera tal que no permitan el paso de una esfera de 0.13 m de diámetro entre ellos.AnclajesLos anclajes de las barandillas deben ser resistentes, de tal manera que se eviten movimientos u oscilaciones de los pasamanos en su recorrido.Deberán resistir una sobrecarga horizontal, aplicada en cualquier punto de su estructura, superior a 50 kilos por metro lineal (110 lbs/ml) en caso de viviendas y en el caso de edificios de uso público dicha resistencia no podrá ser inferior a 100 kilos por metro lineal (220 lbs/ml).

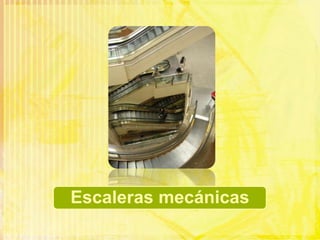

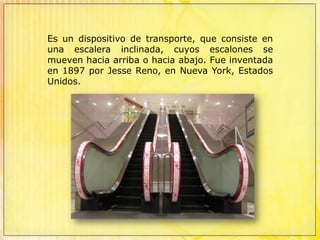

48. Es un dispositivo de transporte, que consiste en una escalera inclinada, cuyos escalones se mueven hacia arriba o hacia abajo. Fue inventada en 1897 por Jesse Reno, en Nueva York, Estados Unidos.

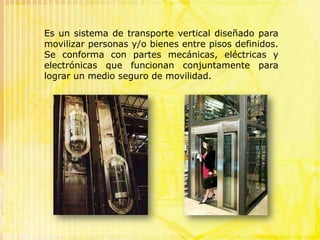

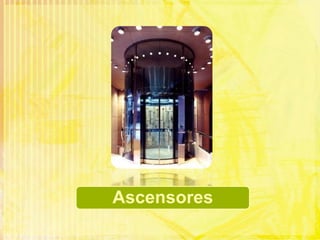

50. Es un sistema de transporte vertical diseñado para movilizar personas y/o bienes entre pisos definidos. Se conforma con partes mecánicas, eléctricas y electrónicas que funcionan conjuntamente para lograr un medio seguro de movilidad.

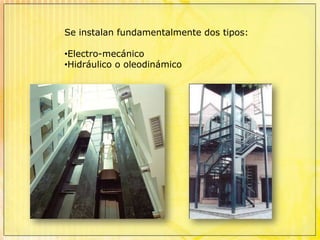

51. Se instalan fundamentalmente dos tipos:Electro-mecánico

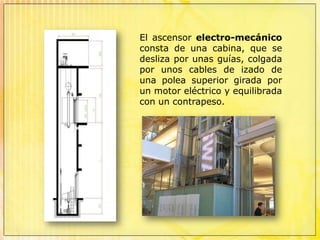

52. Hidráulico o oleodinámicoEl ascensor electro-mecánico consta de una cabina, que se desliza por unas guías, colgada por unos cables de izado de una polea superior girada por un motor eléctrico y equilibrada con un contrapeso.

53. En el ascensor hidráulico la cabina se mueve mediante un sistema telescópico que se extiende mediante aceite introducido a presión por una bomba. Es más seguro que el electrodinámico, pero más lento y consume el doble de energía.

54. La ventaja de este tipo de elevadores, es que no necesitan cuarto de máquinas arriba del hueco, ya que el grupo hidráulico se puede instalar abajo o donde sea más conveniente al proyecto.Este tipo de ascensor es recomendable para edificios con poca altura. Como no lleva contrapeso, es más sencillo de instalar en espacios pequeños.

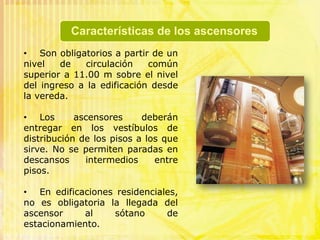

55. Características de los ascensoresSon obligatorios a partir de un nivel de circulación común superior a 11.00 m sobre el nivel del ingreso a la edificación desde la vereda.

56. Los ascensores deberán entregar en los vestíbulos de distribución de los pisos a los que sirve. No se permiten paradas en descansos intermedios entre pisos.

57. En edificaciones residenciales, no es obligatoria la llegada del ascensor al sótano de estacionamiento.

58. Es un vehículo de uso rudo e industrial, el cual se utiliza en almacenes y tiendas de autoservicio para transportar tarimas con mercancías y a sus empleados. Su uso, requiere una cierta capacitación y los gobiernos de distintos países exigen a los negocios que sus empleados tramiten licencias especiales para su manejo.

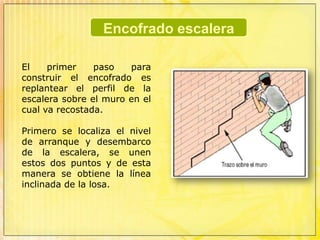

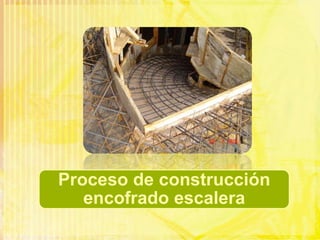

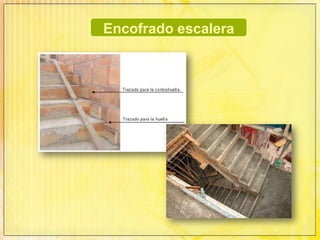

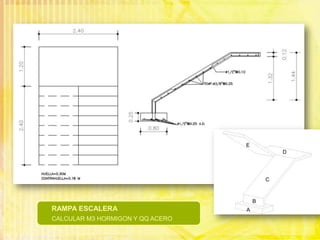

60. Encofrado escaleraEl primer paso para construir el encofrado es replantear el perfil de la escalera sobre el muro en el cual va recostada.Primero se localiza el nivel de arranque y desembarco de la escalera, se unen estos dos puntos y de esta manera se obtiene la línea inclinada de la losa.

61. Encofrado escaleraLuego sobre el inicio de esta línea inclinada se traza una nueva línea vertical con una longitud igual a la de la contrahuella; a partir de allí se coloca el nivel en forma horizontal para trazar la huella, esto se repite hasta dejar todo el trazo terminado y finalmente se traza el espesor de la rampa.

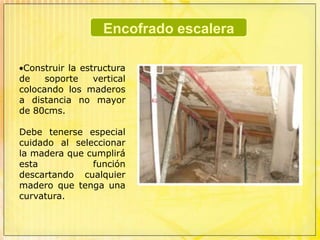

62. Encofrado escaleraConstruir la estructura de soporte vertical colocando los maderos a distancia no mayor de 80cms. Debe tenerse especial cuidado al seleccionar la madera que cumplirá esta función descartando cualquier madero que tenga una curvatura.

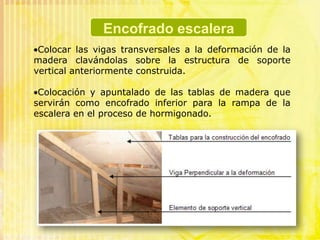

63. Encofrado escaleraColocar las vigas transversales a la deformación de la madera clavándolas sobre la estructura de soporte vertical anteriormente construida.
