El documento describe diferentes esquemas y tipos de iluminación utilizados en producciones audiovisuales. Presenta esquemas básicos de tres luces, key light y relleno, así como esquemas más complejos para televisión y ficción. Luego describe diferentes tipos de lámparas como open face, PAR, Fresnel, elipsoidales y de LED, así como accesorios para controlar la luz como soft boxes, paraguas, tamizadores y más. Finalmente incluye iluminación básica recomendada para estudios de diferentes tamaños.

1. LUZ PRINCIPAL
LUZ DE DESPEGUE
LUZ DE RELLENO
ESQUEMA CLÁSICO
DE TRES LUCES
O TRIÁNGULO DE
ILUMINACIÓN

2. LUZ PRINCIPAL
LUZ DE DESPEGUE
LUZ DE RELLENO

3. LUZ PRINCIPAL
REBOTE DE RELLENO
ESQUEMA DE KEY
CRUZADO Y REBOTE

4. LUZ PRINCIPAL
REBOTE DE RELLENO

5. LUZ PRINCIPAL 2
RELLENO 1
LUZ PRINCIPAL 1
RELLENO 2
ESQUEMA DE
2 KEY Y 2 RELLENOS
CRUZADOS

7. LUZ DE DESPEGUE 2
LUZ DE RELLENO
LUZ DE DESPEGUE 1
LUZ DE MODELADO 1
LUZ DE MODELADO 2
ESQUEMA CRUZADO
PARA TELEVISIÓN

8. LUZ DE DESPEGUE 2
LUZ DE RELLENO
LUZ DE DESPEGUE 1
LUZ DE MODELADO 1
LUZ DE MODELADO 2

9. LUZ DE DESPEGUE/MODELADO 2
LUZ DE RELLENO
LUZ DE DESPEGUE/MODELADO 1
LUZ DE MODELADO 3 LUZ DE MODELADO 4
ESQUEMA CRUZADO
PARA FICCIÓN
EN ESTUDIO

10. LUZ DE DESPEGUE/MODELADO 2
LUZ DE RELLENO
LUZ DE DESPEGUE/MODELADO 1
LUZ DE MODELADO 3 LUZ DE MODELADO 4

11. Iluminación básica
para un Estudio
de 35 m2

12. Iluminación básica
para un Estudio
de 80 m2

13. Iluminación básica
para un Estudio
de 150 m2

14. OPEN FACE
● Son ideales para producciones pequeñas y/o
locaciones (fuera del estudio) ya que son de tamaño
reducido y fáciles de transportar manteniendo una
excelente calidad de luz. Existen de 300w 600w 800w,
1000w. Utilizan lámparas de tungsteno (3200 k) o LED
(3200 – 5600 k)

15. Lámparas PAR
• Parabolic Aluminized Reflector
(PAR). Tienen una luz puntual
y muy dura, se utilizan para
eventos, shows musicales,
teatro y en algunos casos para
apoyo en la producción
audiovisual.

16. FRESNEL
● Los reflectores Fresnell se
caracterizan por tener un
lente que concentra la luz
logrando un haz de luz
puntual y directo. Hoy se
fabrican con lámparas de
tungsteno (3200 k) y
también con lámparas de
LED (3200 – 5600 k)
http://www.dexel.com/ https://www.arri.com/lighting/tungsten/arri_fresnel_tungsten/arri_300_plus/

17. ● Son Reflectores que emiten un punto de luz definido
marcando un circulo que ilumina al personaje. Se
utilizan en shows para seguir al presentador, en teatro
para efectos de protagonismo en escena, o para
marcar dibujos con la luz mediante mascaras. Utilizan
lámparas de tungsteno (3200 k) y también existen de
LED (3200 – 5600 k) y HMI (5600 k)
SPOT ELIPSOIDAL

18. Lámpara Fluorescente
● Los reflectores Fluorescentes para
iluminación de cine y video utilizan
lámparas calibradas que garantizan una
temperatura de color exacta a 3,200 o
5,600 grados Kelvin. Producen una luz
suave y difusa que es muy utilizada
https://www.kinoflo.com/Products%20Button/Fixtures%20Built-In/Diva-Lite/Diva-Lite.html

19. ILUMINACIÓN DE LED
● Se presentan como el futuro de la iluminación en todos los usos y
aplicaciones. Son muy eficientes en el consumo de energía por lo
que no generan calor permitiendo un ahorro en el costo de la
electricidad y también en el uso de aire acondicionado en los
estudios. Pueden tener diferentes temperaturas de color sin
necesidad de utilizar filtros de corrección.

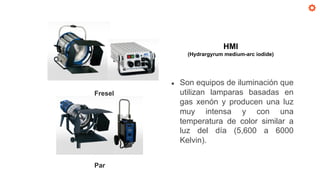

20. Fresel
Par
HMI
(Hydrargyrum medium-arc iodide)
● Son equipos de iluminación que
utilizan lamparas basadas en
gas xenón y producen una luz
muy intensa y con una
temperatura de color similar a
luz del día (5,600 a 6000
Kelvin).

21. SOFT BOX
Son accesorios de iluminación que se utilizan ya sea con
flash o con lámparas de cualquier tipo. Sirven para
dispersar la luz hacerla mas suave generando menos
intensidad en las sombras.

22. REFLECTORES
PARÁGUAS
MESA DE FOTOGRAFÍA
Tamizadores
CAJA DE LUZ
PARA PRODUCTOS
OTROS ACCESORIOS DE CONTROL
DE LA LUZ

23. BANDERAS Y DIFUSORES
GRIP HEAD
CLAMPS
