El documento describe los conceptos básicos de iluminación para producción televisiva. Explica los tipos de iluminación como luz directa, que crea sombras densas, y luz difusa, que genera sombras suaves. También cubre temas como la temperatura de color y los diferentes instrumentos de iluminación como luz clave, de fondo y relleno. Por último, introduce conceptos básicos sobre diseño de micrófonos y tomas de cámara.

1. Iluminación
Producción televisiva

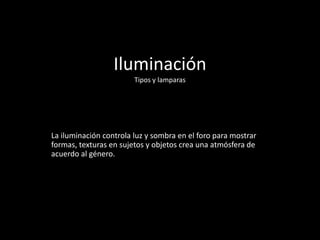

2. Iluminación
Tipos y lamparas
La iluminación controla luz y sombra en el foro para mostrar
formas, texturas en sujetos y objetos crea una atmósfera de
acuerdo al género.

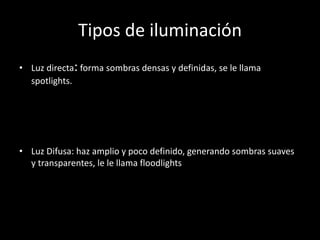

3. Tipos de iluminación
• Luz directa: forma sombras densas y definidas, se le llama
spotlights.
• Luz Difusa: haz amplio y poco definido, generando sombras suaves
y transparentes, le le llama floodlights

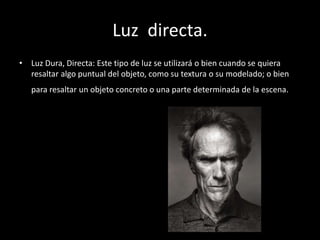

4. Luz directa.
• Luz Dura, Directa: Este tipo de luz se utilizará o bien cuando se quiera
resaltar algo puntual del objeto, como su textura o su modelado; o bien
para resaltar un objeto concreto o una parte determinada de la escena.

5. Luz difusa o blanda.
• Luz difusa o blanda, La luz blanda puede
utilizarse para iluminar suavizando las
sombras.

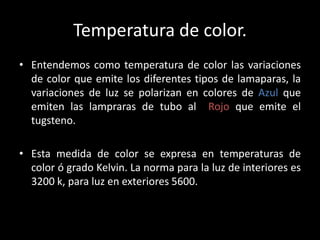

6. Temperatura de color.
• Entendemos como temperatura de color las variaciones
de color que emite los diferentes tipos de lamaparas, la
variaciones de luz se polarizan en colores de Azul que
emiten las lampraras de tubo al Rojo que emite el
tugsteno.
• Esta medida de color se expresa en temperaturas de
color ó grado Kelvin. La norma para la luz de interiores es
3200 k, para luz en exteriores 5600.

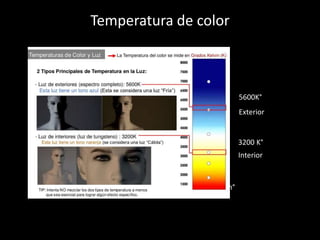

7. Temperatura de color
+ Kelvin°
- Kelvin°
Interior
Exterior
3200 K°
5600K°

8. ¿cómo se controla la temperatura de
color?
1.- El balance automatico en Blanco de la cámara.
2.- La cámara tiene filtros de densidad neutra que ayuda al control de la temperatura
de color.
3.- Filtros de Gelatina, se coloca en la lampara filtros de gelatina color contrapuesto
al color que emite la lampara.

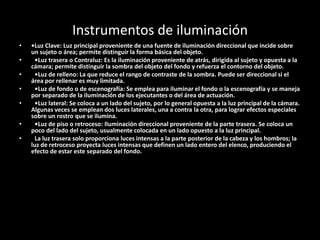

9. Instrumentos de iluminación
• •Luz Clave: Luz principal proveniente de una fuente de iluminación direccional que incide sobre
un sujeto o área; permite distinguir la forma básica del objeto.
• •Luz trasera o Contraluz: Es la iluminación proveniente de atrás, dirigida al sujeto y opuesta a la
cámara; permite distinguir la sombra del objeto del fondo y refuerza el contorno del objeto.
• •Luz de relleno: La que reduce el rango de contraste de la sombra. Puede ser direccional si el
área por rellenar es muy limitada.
• •Luz de fondo o de escenografía: Se emplea para iluminar el fondo o la escenografía y se maneja
por separado de la iluminación de los ejecutantes o del área de actuación.
• •Luz lateral: Se coloca a un lado del sujeto, por lo general opuesta a la luz principal de la cámara.
Algunas veces se emplean dos luces laterales, una a contra la otra, para lograr efectos especiales
sobre un rostro que se ilumina.
• •Luz de piso o retroceso: Iluminación direccional proveniente de la parte trasera. Se coloca un
poco del lado del sujeto, usualmente colocada en un lado opuesto a la luz principal.
• La luz trasera solo proporciona luces intensas a la parte posterior de la cabeza y los hombros; la
luz de retroceso proyecta luces intensas que definen un lado entero del elenco, produciendo el
efecto de estar este separado del fondo.

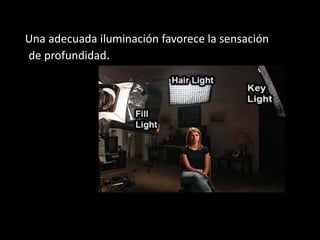

10. Una adecuada iluminación favorece la sensación
de profundidad.

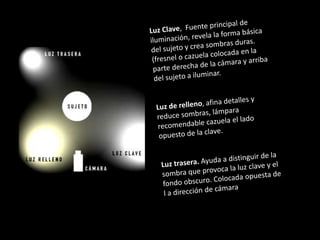

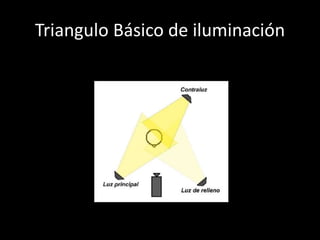

11. Triangulo Básico de iluminación

12. boceto
La mayoría de las instalaciones de iluminación para la televisión se realizan
bajo el principio básico de la fotografía, es decir, la iluminación en triángulo
de las luces clave, relleno y de fondo.

14. Proyector Fresnel
Lente ondulatorio con un tipo de bombilla
Con desplazamiento en floods y spotlight.
EL lente fresnel amplifica el haz de luz.
Ondulatorios de cristal de cuarzo. Algunos con
cortadoras para el control de haz de luz.

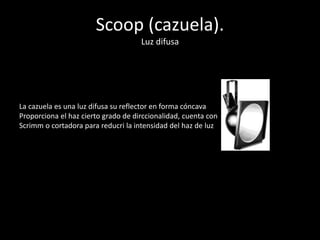

15. Scoop (cazuela).
Luz difusa
La cazuela es una luz difusa su reflector en forma cóncava
Proporciona el haz cierto grado de dirccionalidad, cuenta con
Scrimm o cortadora para reducri la intensidad del haz de luz

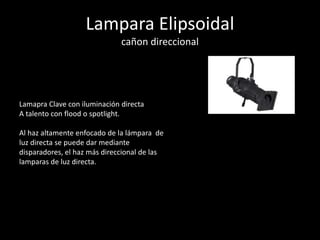

16. Lampara Elipsoidal
cañon direccional
Lamapra Clave con iluminación directa
A talento con flood o spotlight.
Al haz altamente enfocado de la lámpara de
luz directa se puede dar mediante
disparadores, el haz más direccional de las
lamparas de luz directa.

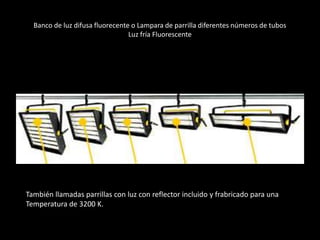

17. Banco de luz difusa fluorecente o Lampara de parrilla diferentes números de tubos
Luz fría Fluorescente
También llamadas parrillas con luz con reflector incluido y frabricado para una
Temperatura de 3200 K.

18. Iluminación
• La iluminación es un aspecto clave en el audiovisual. Se debe
hacer un uso apropiado de ésta para conseguir los efectos
deseados.
• Es necesario adecuar la intensidad de la luz al
medio que se utilice y la apertura de la lente, ya
que sino es así la imagen pierde calidad.

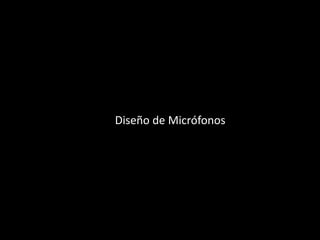

19. Diseño de Micrófonos

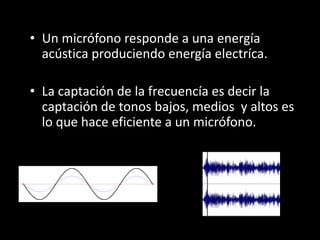

20. • Un micrófono responde a una energía
acústica produciendo energía electríca.
• La captación de la frecuencía es decir la
captación de tonos bajos, medios y altos es
lo que hace eficiente a un micrófono.

21. El Micrófono de caracteriza:
• Diseños.
• Recepción.
• Cableado.

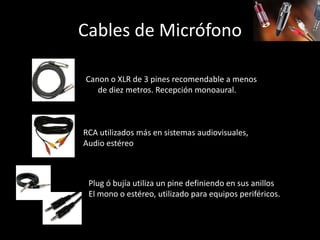

22. Cables de Micrófono
Canon o XLR de 3 pines recomendable a menos
de diez metros. Recepción monoaural.
RCA utilizados más en sistemas audiovisuales,
Audio estéreo
Plug ó bujía utiliza un pine definiendo en sus anillos
El mono o estéreo, utilizado para equipos periféricos.

23. Otros cables…
• Coaxiales UHF.
• BNC. Coaxial con mecanismo de Bayoneta utilizado inicialmente para
internet y ahora para medios audiovisuales.

24. Micrófono Dinamico
• Reduce el ruido del viento y la respiración, utilizado para
producciones de control remoto por su resistencia.
• (cardioide, unidirecional).
• Su desventaja radica en la exageración del popeo y el seseo de
alguna voces.

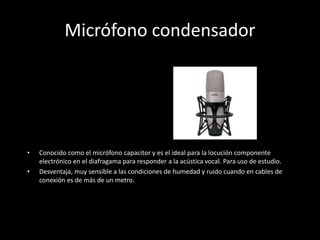

25. Micrófono condensador
• Conocido como el micrófono capacitor y es el ideal para la locución componente
electrónico en el diafragama para responder a la acústica vocal. Para uso de estudio.
• Desventaja, muy sensible a las condiciones de humedad y ruido cuando en cables de
conexión es de más de un metro.

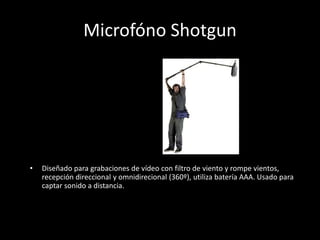

26. Microfóno Shotgun
• Diseñado para grabaciones de vídeo con filtro de viento y rompe vientos,
recepción direccional y omnidirecional (360º), utiliza batería AAA. Usado para
captar sonido a distancia.

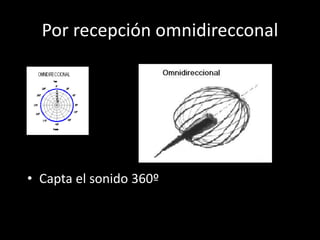

27. Por recepción omnidirecconal
• Capta el sonido 360º

28. Bi-direccional
• Como su nombre lo indica la señal de
captación sonora la recibe en dos
direcciones.

29. Unidireccional y direccional
• Solo capta una dirección, puede ser
condensador o dinámico.

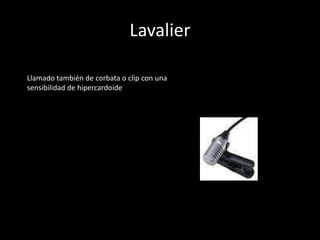

30. Lavalier
Llamado también de corbata o clip con una
sensibilidad de hipercardoide

31. Tomas
Lenguaje de la T.V.

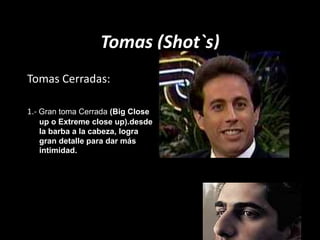

32. Tomas (Shot`s)
Tomas Cerradas:
1.- Gran toma Cerrada (Big Close
up o Extreme close up).desde
la barba a la cabeza, logra
gran detalle para dar más
intimidad.

33. Tomas (Shot`s)
Tomas cerradas:
Toma cerrada (Close up). Abarca de los
hombros de una persona hasta diez o
doce cms arriba de la cabeza.

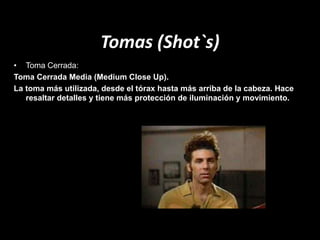

34. Tomas (Shot`s)
• Toma Cerrada:
Toma Cerrada Media (Medium Close Up).
La toma más utilizada, desde el tórax hasta más arriba de la cabeza. Hace
resaltar detalles y tiene más protección de iluminación y movimiento.

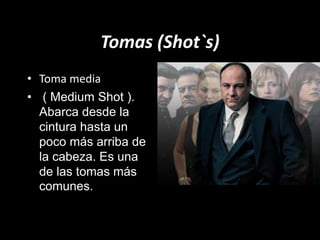

35. Tomas (Shot`s)
• Toma media
• ( Medium Shot ).
Abarca desde la
cintura hasta un
poco más arriba de
la cabeza. Es una
de las tomas más
comunes.

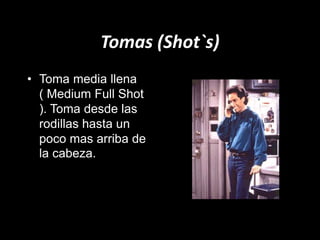

36. Tomas (Shot`s)
• Toma media llena
( Medium Full Shot
). Toma desde las
rodillas hasta un
poco mas arriba de
la cabeza.

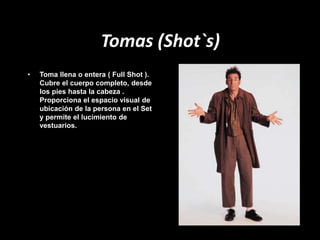

37. Tomas (Shot`s)
• Toma llena o entera ( Full Shot ).
Cubre el cuerpo completo, desde
los pies hasta la cabeza .
Proporciona el espacio visual de
ubicación de la persona en el Set
y permite el lucimiento de
vestuarios.

38. Tomas (Shot`s)
• Toma larga ( Long Shot ). Es una
toma de riesgos por que se
pierden detalles, ya que la
pantalla de los televisores es
pequeña; abarca todo el Set y
se usa cuando hay mucho
movimiento en escena.

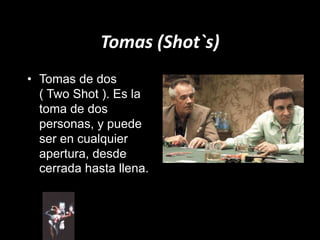

39. Tomas (Shot`s)
• Tomas de dos
( Two Shot ). Es la
toma de dos
personas, y puede
ser en cualquier
apertura, desde
cerrada hasta llena.

40. Tomas (Shot`s)
• Toma de tres (
Three Shot ). Abarca
tres personas,
igualmente en
cualquier apertura.

41. Tomas (Shot`s)
• Toma de grupo (
Group Shot ). Es el
encuadre de cuatro o
más personas.

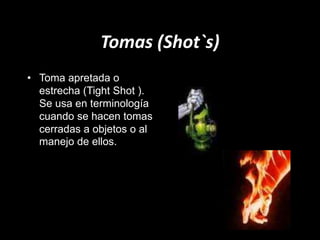

42. Tomas (Shot`s)
• Toma apretada o
estrecha (Tight Shot ).
Se usa en terminología
cuando se hacen tomas
cerradas a objetos o al
manejo de ellos.

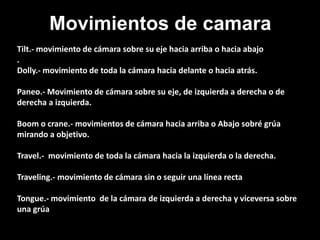

43. Movimientos de camara
Tilt.- movimiento de cámara sobre su eje hacia arriba o hacia abajo
.
Dolly.- movimiento de toda la cámara hacia delante o hacia atrás.
Paneo.- Movimiento de cámara sobre su eje, de izquierda a derecha o de
derecha a izquierda.
Boom o crane.- movimientos de cámara hacia arriba o Abajo sobré grúa
mirando a objetivo.
Travel.- movimiento de toda la cámara hacia la izquierda o la derecha.
Traveling.- movimiento de cámara sin o seguir una línea recta
Tongue.- movimiento de la cámara de izquierda a derecha y viceversa sobre
una grúa
