Este documento presenta las instrucciones para simular diagramas lógicos de relés usando el software LogixPro. Explica los componentes básicos como contactos de entrada y salida y bobinas que se usan para crear secuencias lógicas. Luego describe 6 prácticas de simulación donde se presionan botones para encender y apagar diferentes bobinas siguiendo secuencias lógicas específicas.

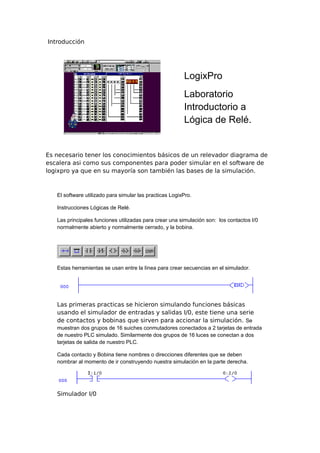

1. Introducción
Es necesario tener los conocimientos básicos de un relevador diagrama de
escalera asi como sus componentes para poder simular en el software de
logixpro ya que en su mayoría son también las bases de la simulación.
El software utilizado para simular las practicas LogixPro.
Instrucciones Lógicas de Relé.
Las principales funciones utilizadas para crear una simulación son: los contactos I/0
normalmente abierto y normalmente cerrado, y la bobina.
Estas herramientas se usan entre la línea para crear secuencias en el simulador.
Las primeras practicas se hicieron simulando funciones básicas
usando el simulador de entradas y salidas I/0, este tiene una serie
de contactos y bobinas que sirven para accionar la simulación. Se
muestran dos grupos de 16 suiches conmutadores conectados a 2 tarjetas de entrada
de nuestro PLC simulado. Similarmente dos grupos de 16 luces se conectan a dos
tarjetas de salida de nuestro PLC.
Cada contacto y Bobina tiene nombres o direcciones diferentes que se deben
nombrar al momento de ir construyendo nuestra simulación en la parte derecha.
Simulador I/0
LogixPro
Laboratorio
Introductorio a
Lógica de Relé.

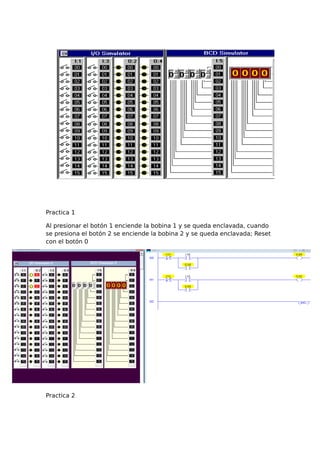

2. Practica 1
Al presionar el botón 1 enciende la bobina 1 y se queda enclavada, cuando
se presiona el botón 2 se enciende la bobina 2 y se queda enclavada; Reset
con el botón 0
Practica 2

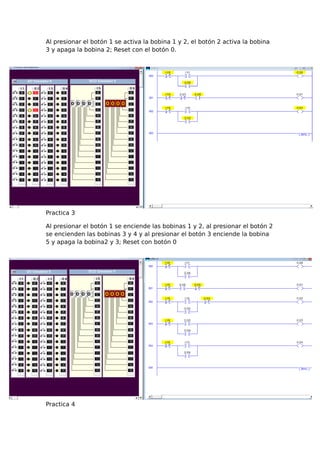

3. Al presionar el botón 1 se activa la bobina 1 y 2, el botón 2 activa la bobina
3 y apaga la bobina 2; Reset con el botón 0.
Practica 3
Al presionar el botón 1 se enciende las bobinas 1 y 2, al presionar el botón 2
se encienden las bobinas 3 y 4 y al presionar el botón 3 enciende la bobina
5 y apaga la bobina2 y 3; Reset con botón 0
Practica 4

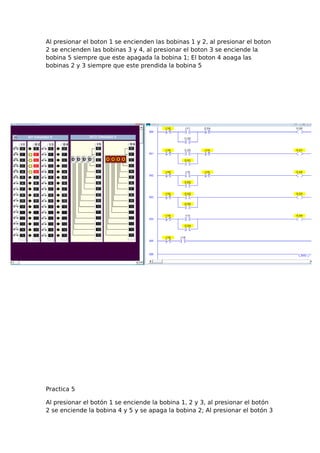

4. Al presionar el boton 1 se encienden las bobinas 1 y 2, al presionar el boton
2 se encienden las bobinas 3 y 4, al presionar el boton 3 se enciende la
bobina 5 siempre que este apagada la bobina 1; El boton 4 aoaga las
bobinas 2 y 3 siempre que este prendida la bobina 5
Practica 5
Al presionar el botón 1 se enciende la bobina 1, 2 y 3, al presionar el botón
2 se enciende la bobina 4 y 5 y se apaga la bobina 2; Al presionar el botón 3

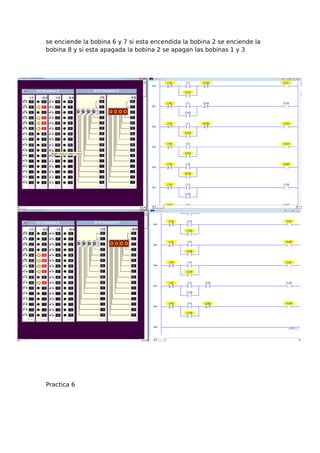

5. se enciende la bobina 6 y 7 si esta encendida la bobina 2 se enciende la
bobina 8 y si esta apagada la bobina 2 se apagan las bobinas 1 y 3

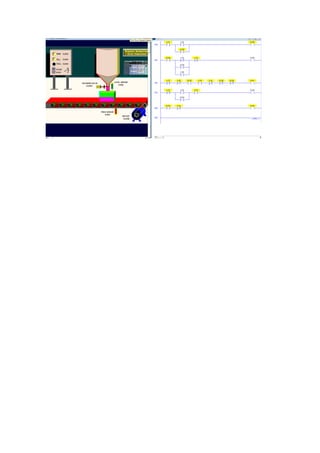

Practica 6
