Estranguladores o chokes de flujo
- 1. Producciónpetrolera1 1 Estranguladores o chokesde flujo en el arbolito de producción Docente: Ivan Gonzalo Balcazar Vaca Estudiante: Vismar V. Gallardo Avan Materia: Producción petrolera 1 Fecha: 01/12/19

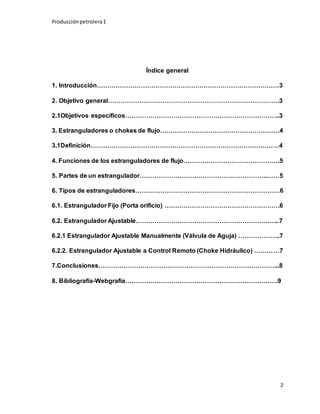

- 2. Producciónpetrolera1 2 Índice general 1. Introducción……………………………………………………………………………3 2.Objetivo general……………………………………………………………………….3 2.1Objetivos específicos………………………………………………………………..3 3. Estranguladores o chokes de flujo…………………………………………………4 3.1Definición………………………………………………………………………………4 4. Funciones de los estranguladores de flujo……………………………………….5 5. Partes de un estrangulador…………………………………………………….……5 6. Tipos de estranguladores……………………………………………………………6 6.1. Estrangulador Fijo (Porta orificio) ……………………………………………….6 6.2. Estrangulador Ajustable…………………………………………………………...7 6.2.1 Estrangulador Ajustable Manualmente (Válvula de Aguja) ………………..7 6.2.2. Estrangulador Ajustable a Control Remoto (Choke Hidráulico) …………7 7.Conclusiones…………………………………………………………………………...8 8. Bibliografía-Webgrafía……………………………………………………………….9
- 3. Producciónpetrolera1 3 1. Introducción En unpozo existe gran variedad de equipos o herramientas que se encuentran disponibles para llevar a cabo la producción de los fluidos, desde la formación hasta la superficie donde este será tratado. Para satisfacer las necesidades y limitaciones que hay en la producción de un pozo es necesario tener acceso a este para realizar ciertas mediciones, contar con un flujo eficiente que permita que el fluido llegue hasta superficie, controlar en superficie el flujo y garantizar la seguridad de los equipos y del personal. El término Cabezal está definido, en la industria como todo el equipo permanente entre la porción superior del revestimiento de superficie y la brida adaptadora (adapter flange), sin embargo, suele atribuirse otros nombres coloquiales como "Árbol de navidad" o "Cruz del pozo". La sección de flujo (christmas tree) o árbol de navidad se define como el equipo permanente por encima de la brida adaptadora (válvulas y medidores); sin embargo, para este caso, se tomará la sección de flujo como parte componente del cabezal. También se le reconoce por el nombre de Cruz de pozo, debido a la forma que se asemeja. 2. Objetivo general Determinar que tipo de estrangulador es más eficaz para llevar a cabo la producción de los fluidos en un pozo. 2.1 Objetivos específicos Realizar la investigación sobre los estranguladores o chokes de flujos en el arbolito de producción. Conocer como es el funcionamiento y características de los estranguladores de flujo
- 4. Producciónpetrolera1 4 3. Estranguladores ochokes de flujo 3.1 Definición El estrangulador (Choke) es un elemento que controla el caudal de los fluidos. Al restringir el paso del fluido con un orificio, se genera una contrapresión o fricción extra en el sistema, lo que permite un método de control del caudal de flujo y de la presión del pozo. Los estranguladores utilizados para el control del pozo “estranguladores de lodo” tienen un diseño algo diferente de los de producción de gas y petróleo. Por lo general, el estrangulador de producción no es adecuado. Esto se debe a que no está diseñado para soportar el flujo del fluido abrasivo que sale a la superficie durante una surgencia del pozo. Mientras que para algunos controles del pozo se utilizan estranguladores ajustables convencionales (manuales) (válvula de aguja manual), en la mayoría de los controles de presión se utilizan estranguladores ajustables a control remoto.

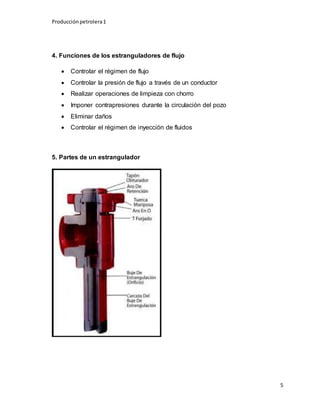

- 5. Producciónpetrolera1 5 4. Funciones delos estranguladores de flujo Controlar el régimen de flujo Controlar la presión de flujo a través de un conductor Realizar operaciones de limpieza con chorro Imponer contrapresiones durante la circulación del pozo Eliminar daños Controlar el régimen de inyección de fluidos 5. Partes de un estrangulador

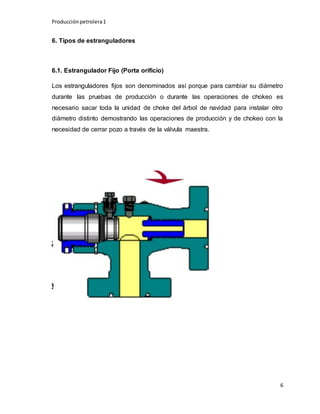

- 6. Producciónpetrolera1 6 6. Tipos deestranguladores 6.1. Estrangulador Fijo (Porta orificio) Los estranguladores fijos son denominados así porque para cambiar su diámetro durante las pruebas de producción o durante las operaciones de chokeo es necesario sacar toda la unidad de choke del árbol de navidad para instalar otro diámetro distinto demostrando las operaciones de producción y de chokeo con la necesidad de cerrar pozo a través de la válvula maestra.
- 7. Producciónpetrolera1 7 6.2. Estrangulador Ajustable Losestranguladores ajustables pueden ser de accionamiento manual o remoto para variar el tamaño del orificio o pasaje. 6.2.1. Estrangulador Ajustable Manualmente (Válvula de Aguja) El tipo básico de estrangulador es el manual ajustable. Posee un vástago (aguja) y asientos cónicos. A medida que el vástago se acerca al asiento, disminuye el espacio anular y se restringe el paso del fluido. Esto produce una mayor “contrapresión” en el pozo. Este tipo de estrangulador es con frecuencia una parte del equipo de control del pozo que no se toma en cuenta. Sirve como estrangulador de soporte, y a menudo como estrangulador principal para muchas operaciones. Se debe proceder a la verificación de su funcionamiento o correcta lubricación en forma periódica conforme a la reglamentación en vigencia. 6.2.2. Estrangulador Ajustable a Control Remoto (Choke Hidráulico) Los estranguladores ajustables a control remoto son los preferidos en operaciones de perforación y en trabajos con presión. Tienen la ventaja de permitir monitorear presiones, emboladas, y controlar la posición relativa de apertura del estrangulador desde la consola. Este tipo de estrangulador se presenta por lo general en modelos de 5.000 a15.000 psi, adecuados para servicio con H2S. Utilizan un vástago que se mueve hacia dentro y hacia fuera de una compuerta de estrangulamiento cónica. La abertura plena cuando el vástago está totalmente fuera de la compuerta, es normalmente de 2 pulgadas. El mecanismo de apertura consiste en un cilindro de doble acción operado por presión hidráulica desde la consola del estrangulador. Existen estranguladores que se presenta por lo general en modelos de 10.000 a15.000 psi. El estrangulador de 10.000 psi puede ser para servicio normal o para H2S. Este tipo de estranguladores utiliza dos placas de carburo de tungsteno
- 8. Producciónpetrolera1 8 solapadas, cada unacon una abertura de media luna que rotan dentro y fuera de línea. La apertura total cuando las dos media lunas están en línea producen una abertura levemente inferior al área de apertura del pasaje de 2 pulgadas que se tiene con los estranguladores de orificio ajustable. El estrangulador se puede cerrar y sellar en forma ajustada para actuar como válvula. El mecanismo de operación es un conjunto de cilindros de doble acción que ponen en funcionamiento un piñón y cremallera que giran la placa superior del estrangulador. La presión hidráulica se provee desde el panal del estrangulador. 7. Conclusiones En esta investigación se ha logrado conocer lel funcionamiento de los estranguladores y se puede determinar que los 2 tipos de estranguladores son eficaces, pero mucho mejor el “estrangulador ajustable a control remoto” por su manera de actuar al no interrumpir en el proceso de producción como lo hace el el “estrangulador fijo”. Cabe decir que ambos tienen su ventajas y desventajas en distintos tipos de producción.
