Estructura Física de la
computadora
Asignatura: Taller de cómputo
Profesor: Rodrigo Pérez Morgan
Integrantes:
Méndez Guzmán Sandra Nayeli
Gabriela Marali Mundo Cortés
Ruiz Servin Rodrigo
Silva Pastrana Renata
Grupo: 221A
2013, 22 de febrero

2. Estructura Física Taller de Cómputo
Índice
1. Introducción......... ............................................................ pàgina 3
2. Tema II: Estructura física de la computadora.................... página 4
3. Diagrama actual de la computadora.................... ……...... página 5
4. Descripción de elementos................................................. página 6
5. Unidad de almacenamiento.................................................. página 7
6. Tabla de unidades de almacenamiento.............................. página 7
7. Ejercicios...................................................................... página 8
8. Mapa mental……………………………………………… página 12
9. Conclusiones………………………………………………. Página 13
2

3. Estructura Física Taller de Cómputo
Introducción
La aplicación de Google Docs tiene la finalidad de que los usuarios puedan crear y
editar archivos en la red sin necesidad de guardarlos, pues los cambios
producidos en el documento se guardan automáticamente, además de que
pueden ser compartidos o editados por otras personas si asì se desea. Es de gran
utilidad para trabajos, por ejemplo, en equipo en los cuales se necesita realizar un
solo documento y muchas veces los integrantes de éste no tienen el tiempo o la
manera de verse en persona.
Otro tema primordial que se tiene que abordar en este trabajo es la función que
realiza el CPU pues es de suma importancia en los componentes de una
computadora ya que es el que se encarga de realizar las instrucciones desde un
código entendible para la máquina y con ésto realiza operaciones matemáticas
con las que se guardan los documentos ya sea en la memoria CACHÈ o RAM.
En ésta tarea se dará a conocer como es la estructuración lógica y física de un
dispositivo; como es un sistema informático, el manejo interno de procesos y los
dispositivos a los que se puede conectar; se trata informaciòn sobre los aspectos
de:
Operar con un sistema binario, almacenamiento de datos e instrucciones
internamente, entre otros puntos
Gracias a la arquitectura de Von Newmann es como se tuvo un modelo para la
fabricación y composición de un dispositivo, además de que se reforzaron las
partes de éste; la arquitectura de la computadora, es el diseño del sistema del cual
depende y con el cual se conoce la velocidad de procesamiento, el tipo de
memoria y su funcionamiento, como también los dispositivos que se conectan a la
máquina.
3

4. Estructura Física Taller de Cómputo
Tema II: ESTRUCTURA FÍSICA DE LA COMPUTADORA
Desarrollo:
ESTRUCTURA FÍSICA DE LA COMPUTADORA
Arquitectura de la computadora Arquitectura de John Von
Neumann
Es el diseño de un sistema con el cual se conoce la El funcionamiento de las
velocidad de procesamiento, el tipo de memoria y computadoras,
cómo funcionará ésta, además de los dispositivos
que se conectaran a la máquina. se caracteriza por:
1.-Operar con un sistema
binario
2.-Almacenamiento de
datos e
instrucciones
internamente.

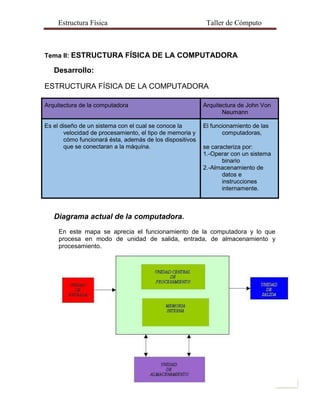

Diagrama actual de la computadora.
En este mapa se aprecia el funcionamiento de la computadora y lo que
procesa en modo de unidad de salida, entrada, de almacenamiento y
procesamiento.
4

5. Estructura Física Taller de Cómputo
Descripción de elementos del diagrama:
Elemento Descripción Ejemplos Imagen
Unidad de Permite introducir Mouse, teclado, *
entrada datos camara digital,
pantalla
sensible al
tacto, lápiz
óptico, scanner,
micrófono.
Partes
Unidad Central Procesa los datos y Unidad de control *
de muestra los Interpreta y ejecuta los
Procesami resultados datos
ento
Unidad aritmetica y
lógica
Ejecuta operaciones
aritméticas y de
decisión.
Tipos
Memoria interna Guardan los datos CACHÉ *
de manera Memoria con la cual se
“Temporal” tiene
disponibilidad a
ciertos datos
con más
rapidez.
RAM
Se deposita en él
información con
la cual habrá un
control interno.
5

6. Estructura Física Taller de Cómputo
ROM *
Los datos se guardan
de manera
“permanente”
Unidad de salida Su función es Impresora *
entregar la Plotter
información Bocinas
después de
procesarla
Unidad de almacenamiento.
Familia Descripción Ejemplos Capacidades Imagen
Magnética Tiene Disquete, Disquete:
componentes de disco duro, 1.44 MB
anillos de ferrilla y unidad ZIP. Disco
pueden adoptar duro:
los estados de 80 GB-
magnetización los 500GB
cuales son
estables (0,1)
*
Óptica un rayo láser CD, CD-R, CD: 700 a
enfoca a los pits CD-R/W, 800 MB.
sobre la superficie DVD, DVD-R, DVD: 1.5
del disco por la DVD-R/W a 17 GB.
luz reflejada y
digital (los “0 y los
1”) *
6

7. Estructura Física Taller de Cómputo
Flash Memoria USB, 256 MB a 5
evolucionada Reproductor GB.
llamada EPROM, mp3, Memory
el flash permite stick,
velocidades muy Memory
superiores en card, *
lectura y SD(segurity
escritura. data)
Describe o menciona:
1. El funcionamiento de una impresora de inyección de tinta y de una
impresora láser
Impresora:
Funciona como unidad de salida en una computadora, es decir, mediante ésta se
obtienen los documentos de manera física trabajados en la máquina, puede
producir una copia permanente en papel o acetato. Se puede imprimir con láser o
con cartuchos de tinta.
Impresora laser:
Consta de un tambor fotoconductor unido a un toner y un haz de láser; las zonas
del tambor quedan ionizadas y atraen el polvo del tóner.Después el tambor entra
en contacto con el papel e impregna las zonas correspondientes. Finalmente se
fija la tinta al papel mediante una doble acción de presión y calor.
Impresora de tinta:
Esta construida por boquillas las cuales emiten la tinta que se encuentran en un
7

8. Estructura Física Taller de Cómputo
cabezal. Estos realizan un movimiento en forma horizontal. Mientras que un motor
jala las hojas en forma vertical.
Ya con una franja impresa, el papel se baja y queda listo para otra nueva franja;
la impresora no solamente imprime pixeles en forma horizontal, también imprime
una franja de pixeles en forma vertical.
2. El funcionamiento de un monitor de rayos catódicos.
Esta pantalla está cubierta por elementos llamados fósforos que emiten luz
por excitación; esta luz emitida por los choques reciben el nombre de píxel.
3. Menciona los tipos de monitores que existen actualmente.
Existen las de rayos catódicos, plasma y LCD.
4. Explica qué es la resolución en un monitor y que un PIXEL.
Resolución:
Pixel:
Es la unidad más pequeña representable que se enciende para que, en conjunto,
brinde un color y una imagen.
5.-Completa la siguiente tabla de unidades de almacenamiento:
Nombre Valor
Bit (b) 0o1
Byte (B) 8 (b)
Kilobyte (KB) 1024 (B)
Megabyte (MB) 1024 KB= 1024 x 1024 (B)
Gigabyte (GB) 1024 (MB)= 1024 x 1024 x 1024 (B)
Terabyte (TB) 1024 (GB)= 1024 x 1024 x 1024 x 1024 (B)
Petabyte (PB) 1024 (PB)= 1024 x 1024 x 1024 x 1024 1024 (B)
8

9. Estructura Física Taller de Cómputo
6.- Realiza los siguientes ejercicios:
Ejercicio 1: Tienes un hoja virtual y vas a escribir un texto sin imágenes!
1. ¿Cuántos caracteres se pueden escribir por renglón? R=60 ¿y por
columna?R=50 En total R=3000¿cuántos por hoja? Aclara qué es un
carácter y cuál es su equivalencia en bytes. R= Es una letra, signo de
puntuación, número, su equivalencia equivale a un byte.
2. ¿A cuántos bytes corresponden al total de caracteres que te dio? R=
300,000
3. Si escribieras un libro de 100 páginas ¿cuántos bytes se requerirían?
R=300,000
4. ¿cabrían en un disquete? R= Si
5. ¿Cuántos de estos libros cabrían en un memoria USB de 256 MB?R= 4
libros.
Código Ascii
9

10. Estructura Física Taller de Cómputo
El código ASCII (siglas en inglés para American Standard Code for Information
Interchange) es un estándar en la comunicación. Fue creado en 1963 por el
"Instituto Estadounidense de Estándares Nacionales" o "ANSI" como se lo
conoce desde entonces. El código nació a partir de reordenar y expandir el
conjunto de símbolos y caracteres.
Ejercicio 2: Escribe tu nombre completo en código ASCII (en binario).
7.- Conversión de decimal a binario y viceversa. Convierte:
a. 28 a binario
00011100
b. 10101110
174
c. Tu nombre de binario a decimal.
Decimal Binario
G 71 01000111
a 97 01100001
b 98 01100010
y 121 01111001
Decimal Binario
R 82 1010010
e 101 01100101
10

11. Estructura Física Taller de Cómputo
n 110 01101110
a 97 01100001
t 84 01010100
a 97 01100001
Nombre Decimal Binario
R 82 1010010
o 111 01101111
d 100 01100100
r 114 01110010
i 121 01111001
Decimal Binario
S 83 01010010
a 97 01100001
n 110 01101110
d 100
11

12. Estructura Física Taller de Cómputo
011001
00
r 114 01110010
a 97 01100001
8.-Mapa mental con la herramienta online https://bubbl.us/ para los temas: de
dispositivos de entrada, CPU y sus partes, Unidad de memoria y tipos, ejemplos
de dispositivos de salida.
12

13. Estructura Física Taller de Cómputo
Conclusiones
Al utilizar google docs, hace que podamos trabajar en un documento virtual donde
más personas pueden acceder al documento y trabajar en el si esta autorizado para
ver el documento, esto nos facilitó mucho al trabajar en estos temas que desarrolla
el cómputo sobre su estructura al ser tan compleja y todo lo que tiene que llevar
para que se procese la información, como sus unidades de almacenamiento, sus
funcionamientos, ya que utiliza un código binario.
En seguida, como ejemplo de lo que se trató en ésta tarea se muestra una
computadora de escritorio que presenta la arquitectura antes citada que considera
microprocesador, memoria, disco duro, tarjeta de video, dispositivo óptico y sistema
operativo.
13

14. Estructura Física Taller de Cómputo
Elemento Descripción
Tipo de computadora Escritorio
Modelo Inspiron one 2020
Fabricante Dell
Microprocesador Intel® Core™ i3-2120T
Memoria 4 GB
Disco Duro SATA 500 GB
Tarjeta de video HD2000
Dispositivo óptico Unidad 8x escritura de cd/dvd
Sistema operativo Windows 8
