DATA CENTER,VIRTUALIZACIÓN,
ESX, VCENTER, VCLIENT, FREENAS,
VMOTION
TUTORIAL PASO A PASO
Stalyn Eduardo Tuza UNIVERSIDAD TÉCNICA DEL NORTE
8/6/2013
1

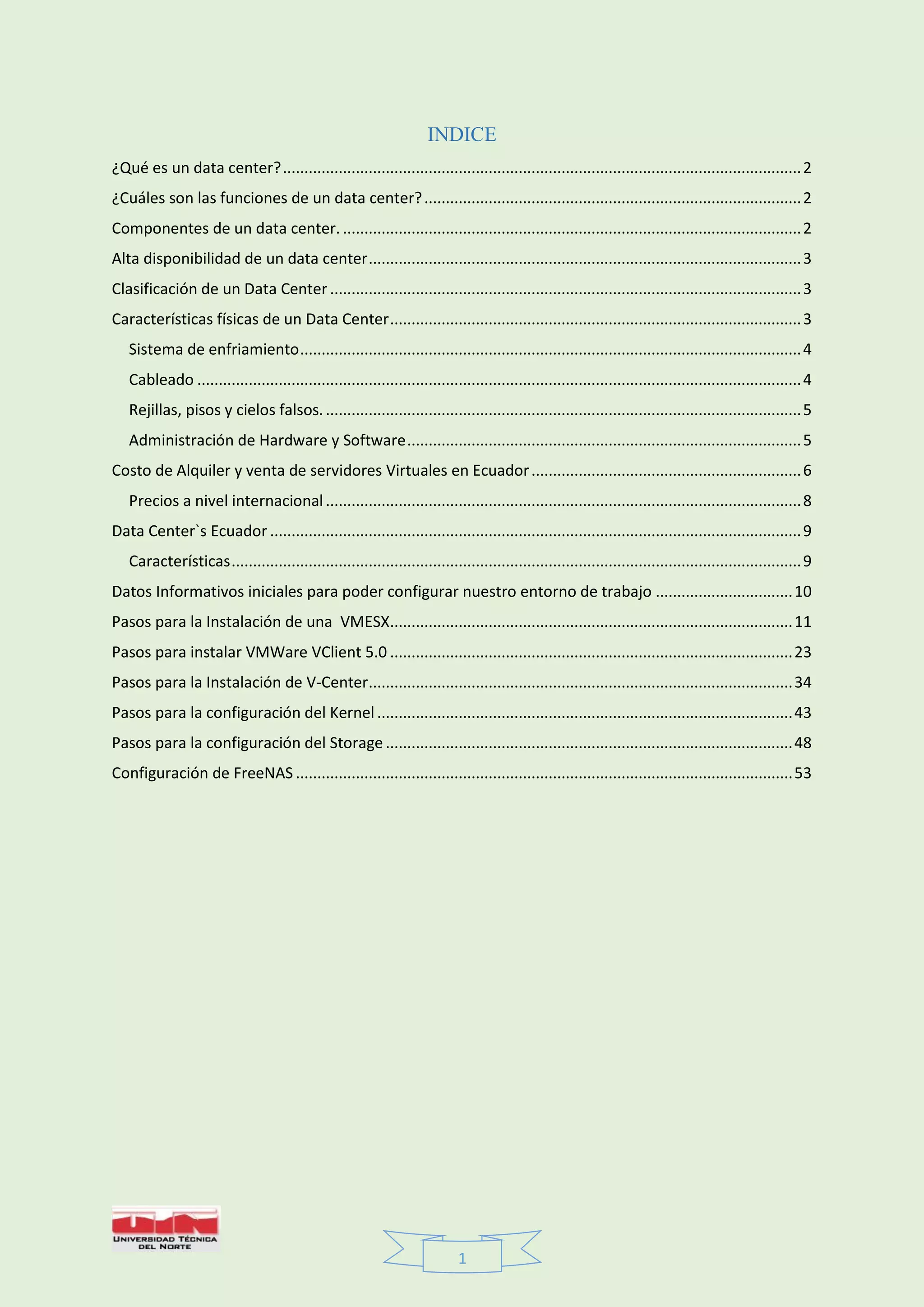

INDICE
¿Qué es un data center?.........................................................................................................................2
¿Cuáles son las funciones de un data center?........................................................................................2
Componentes de un data center. ...........................................................................................................2
Alta disponibilidad de un data center.....................................................................................................3
Clasificación de un Data Center..............................................................................................................3
Características físicas de un Data Center................................................................................................3
Sistema de enfriamiento.....................................................................................................................4
Cableado .............................................................................................................................................4
Rejillas, pisos y cielos falsos................................................................................................................5
Administración de Hardware y Software............................................................................................5
Costo de Alquiler y venta de servidores Virtuales en Ecuador...............................................................6
Precios a nivel internacional...............................................................................................................8
Data Center`s Ecuador ............................................................................................................................9
Características.....................................................................................................................................9
Datos Informativos iniciales para poder configurar nuestro entorno de trabajo ................................10
Pasos para la Instalación de una VMESX..............................................................................................11
Pasos para instalar VMWare VClient 5.0 ..............................................................................................23
Pasos para la Instalación de V-Center...................................................................................................34

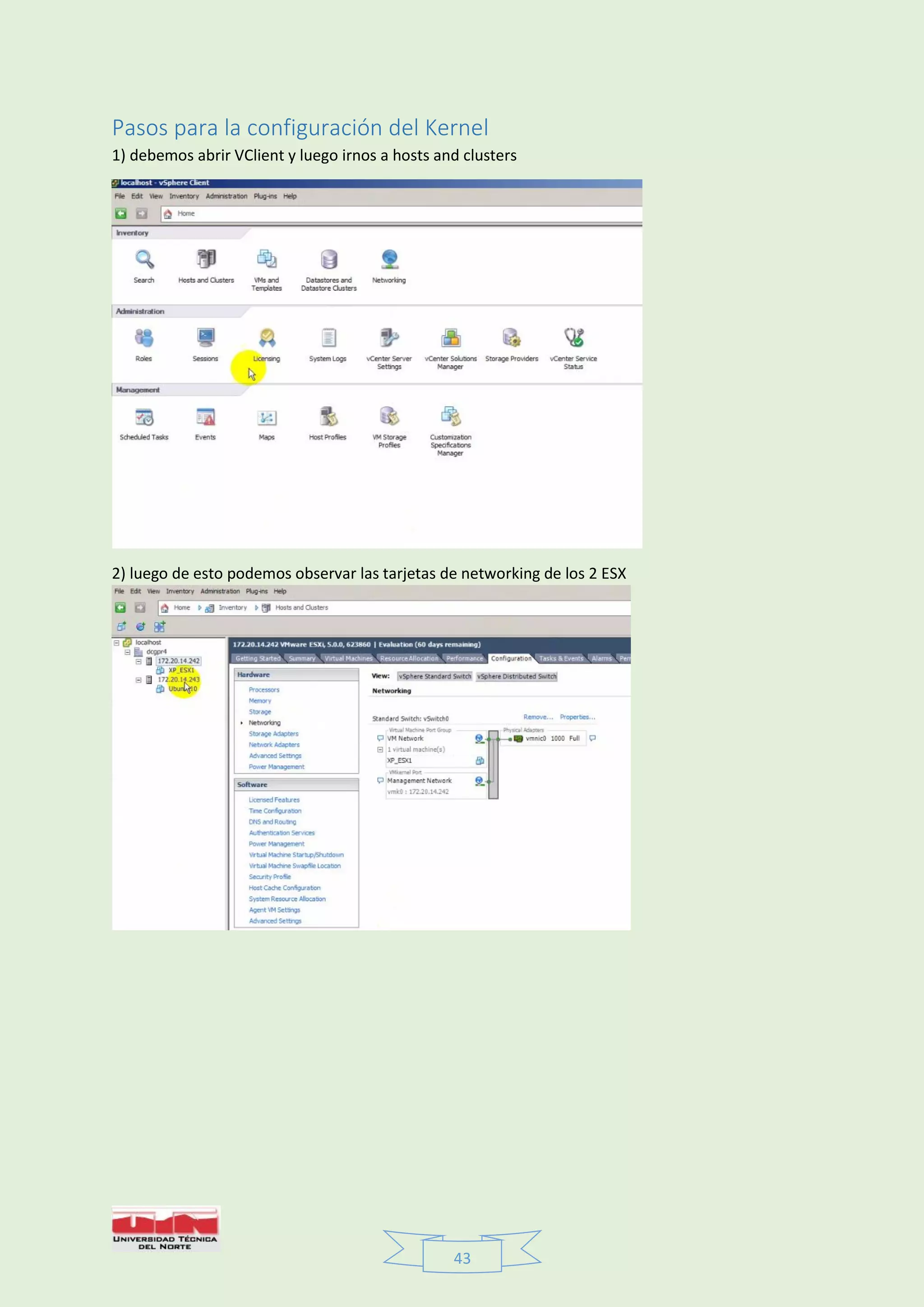

Pasos para la configuración del Kernel.................................................................................................43

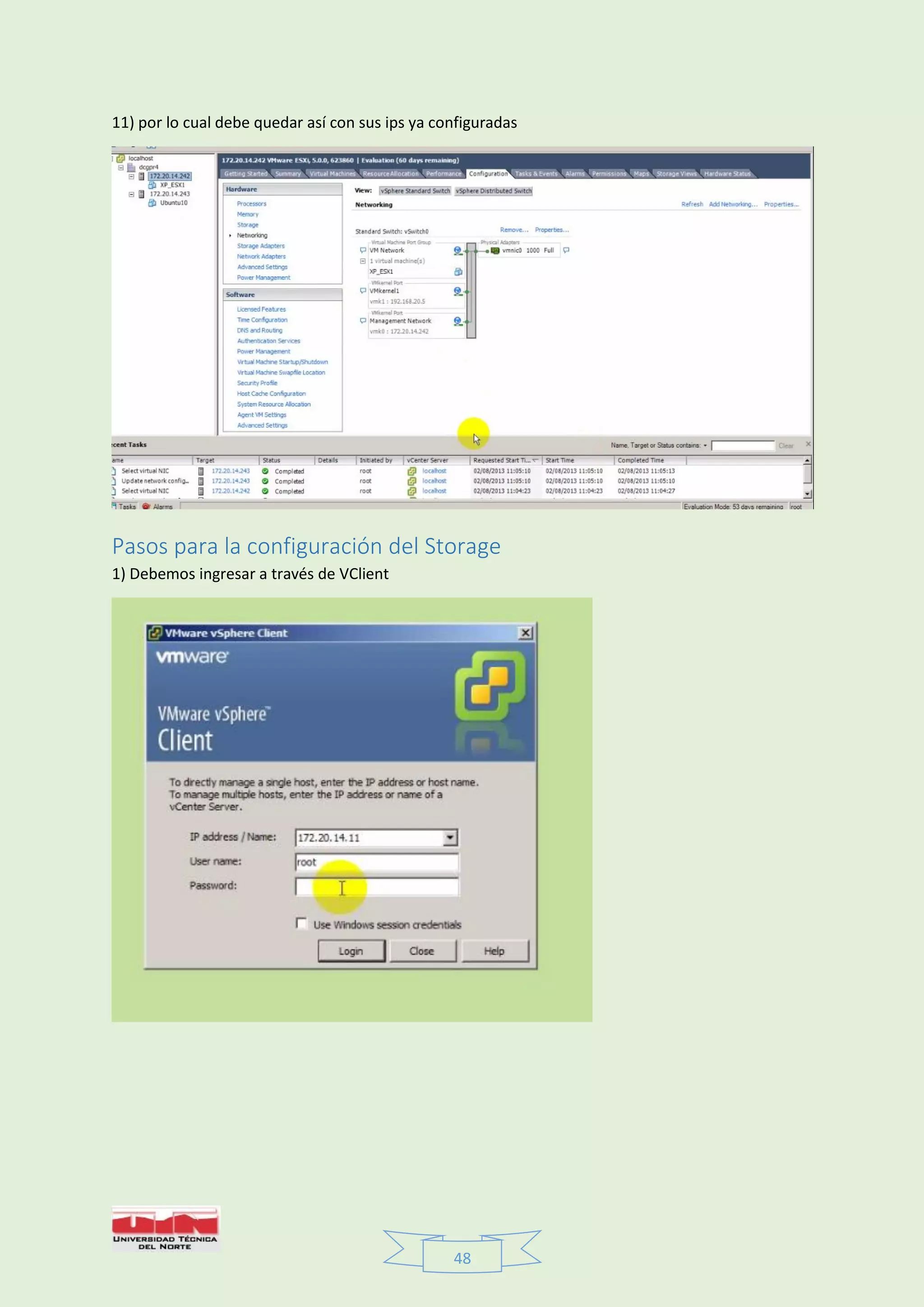

Pasos para la configuración del Storage...............................................................................................48

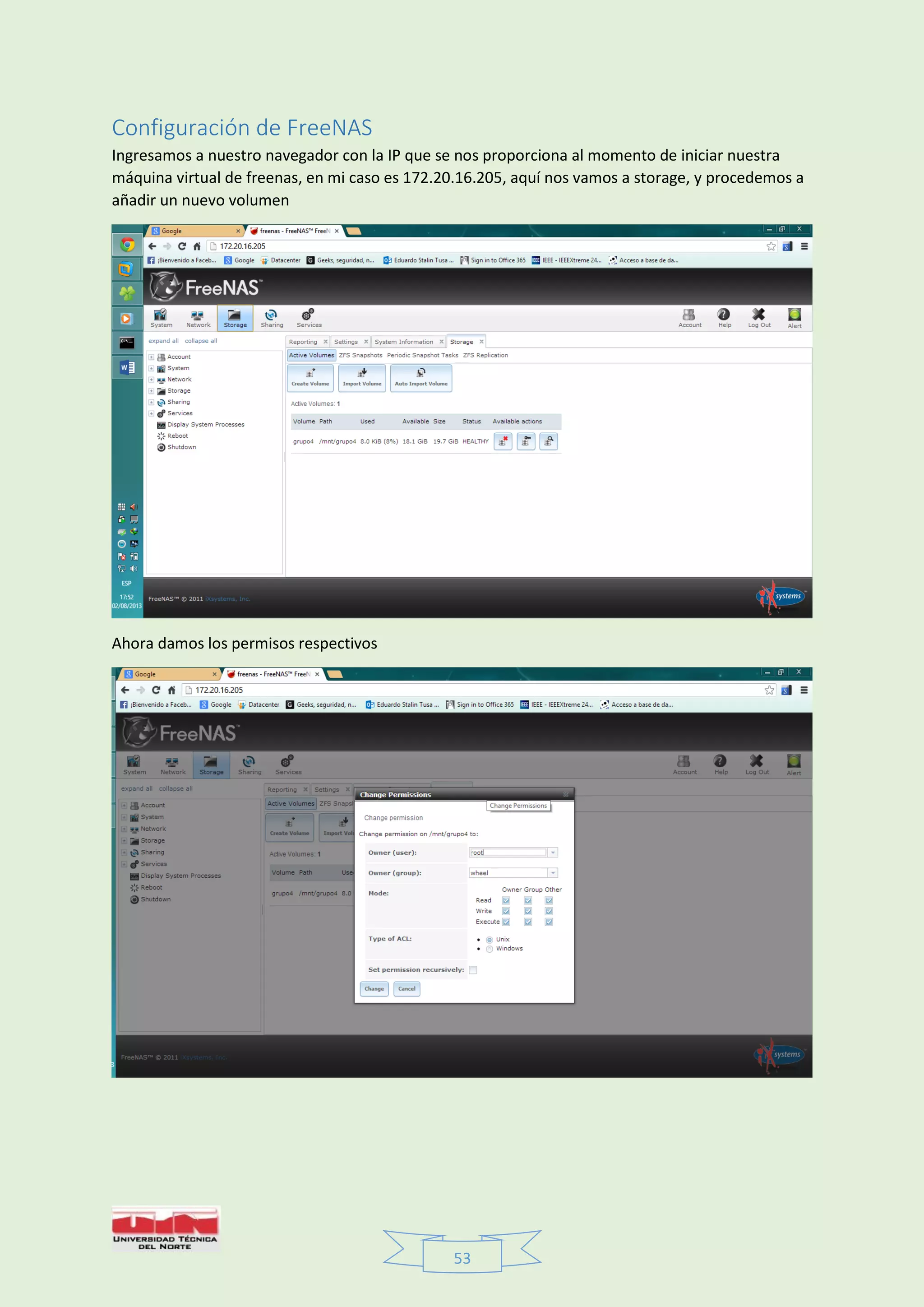

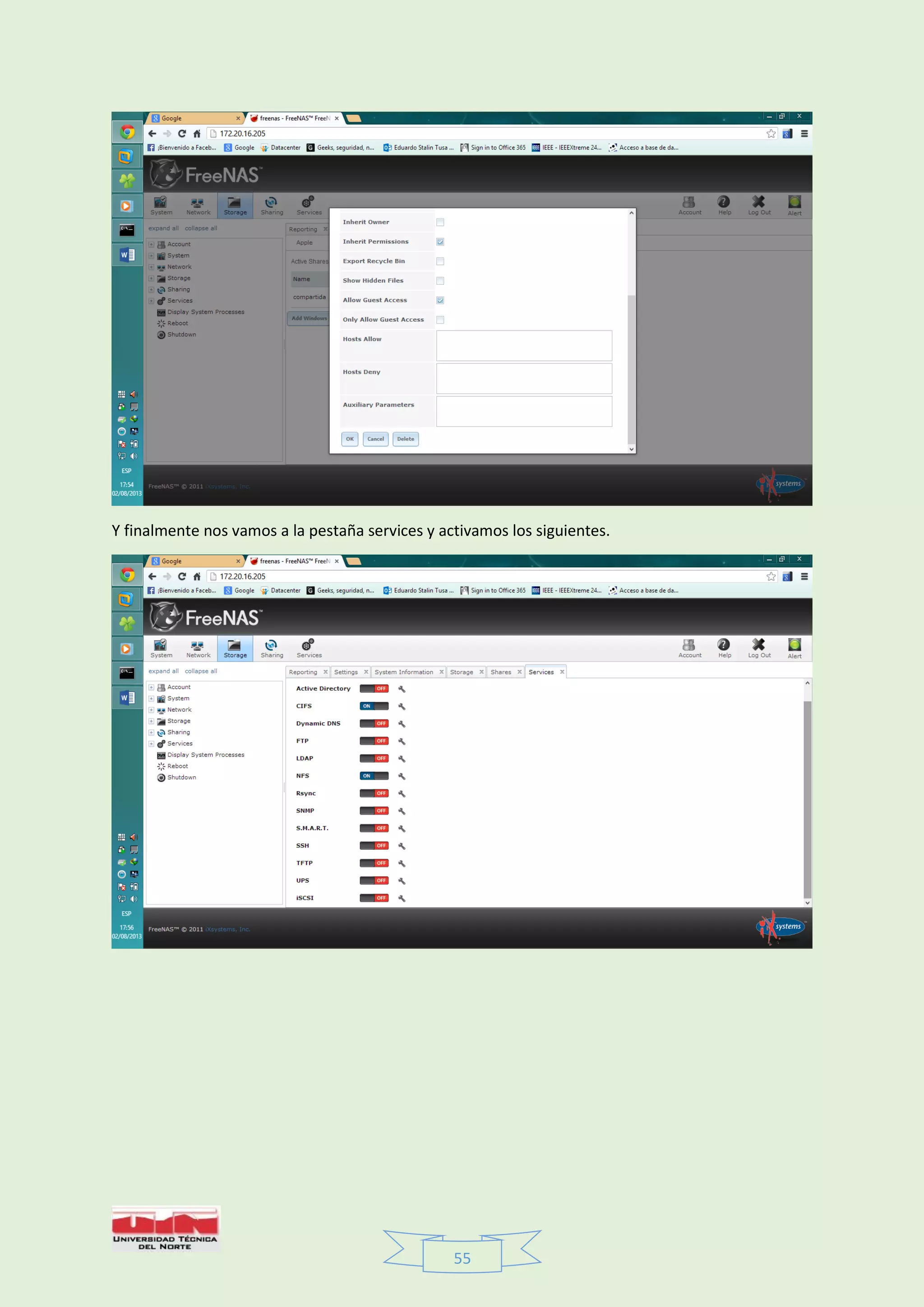

Configuración de FreeNAS ....................................................................................................................53
2

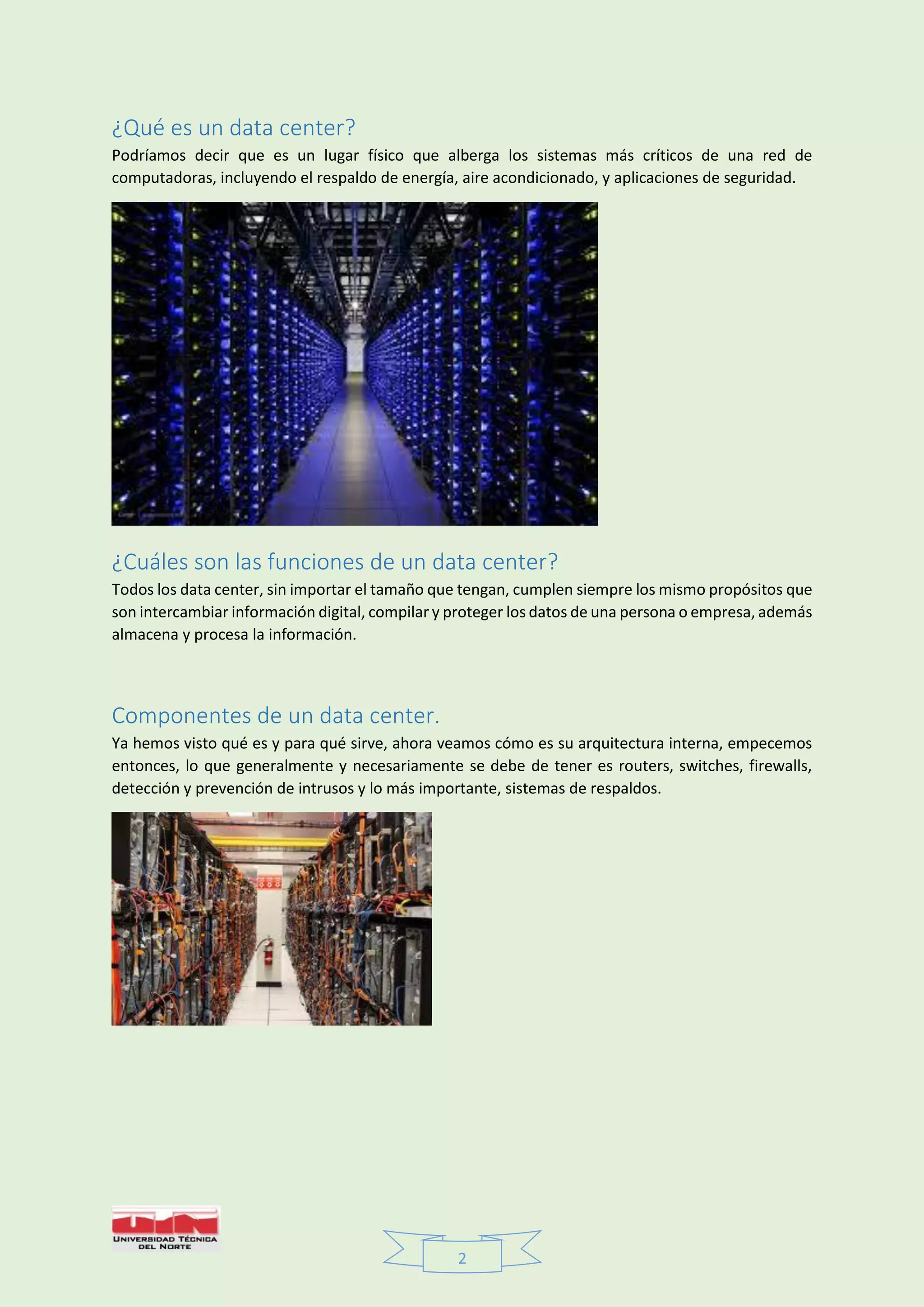

¿Qué es un data center?
Podríamos decir que es un lugar físico que alberga los sistemas más críticos de una red de
computadoras, incluyendo el respaldo de energía, aire acondicionado, y aplicaciones de seguridad.
¿Cuáles son las funciones de un data center?
Todos los data center, sin importar el tamaño que tengan, cumplen siempre los mismo propósitos que
son intercambiar información digital, compilar y proteger los datos de una persona o empresa, además
almacena y procesa la información.
Componentes de un data center.
Ya hemos visto qué es y para qué sirve, ahora veamos cómo es su arquitectura interna, empecemos
entonces, lo que generalmente y necesariamente se debe de tener es routers, switches, firewalls,
detección y prevención de intrusos y lo más importante, sistemas de respaldos.
3

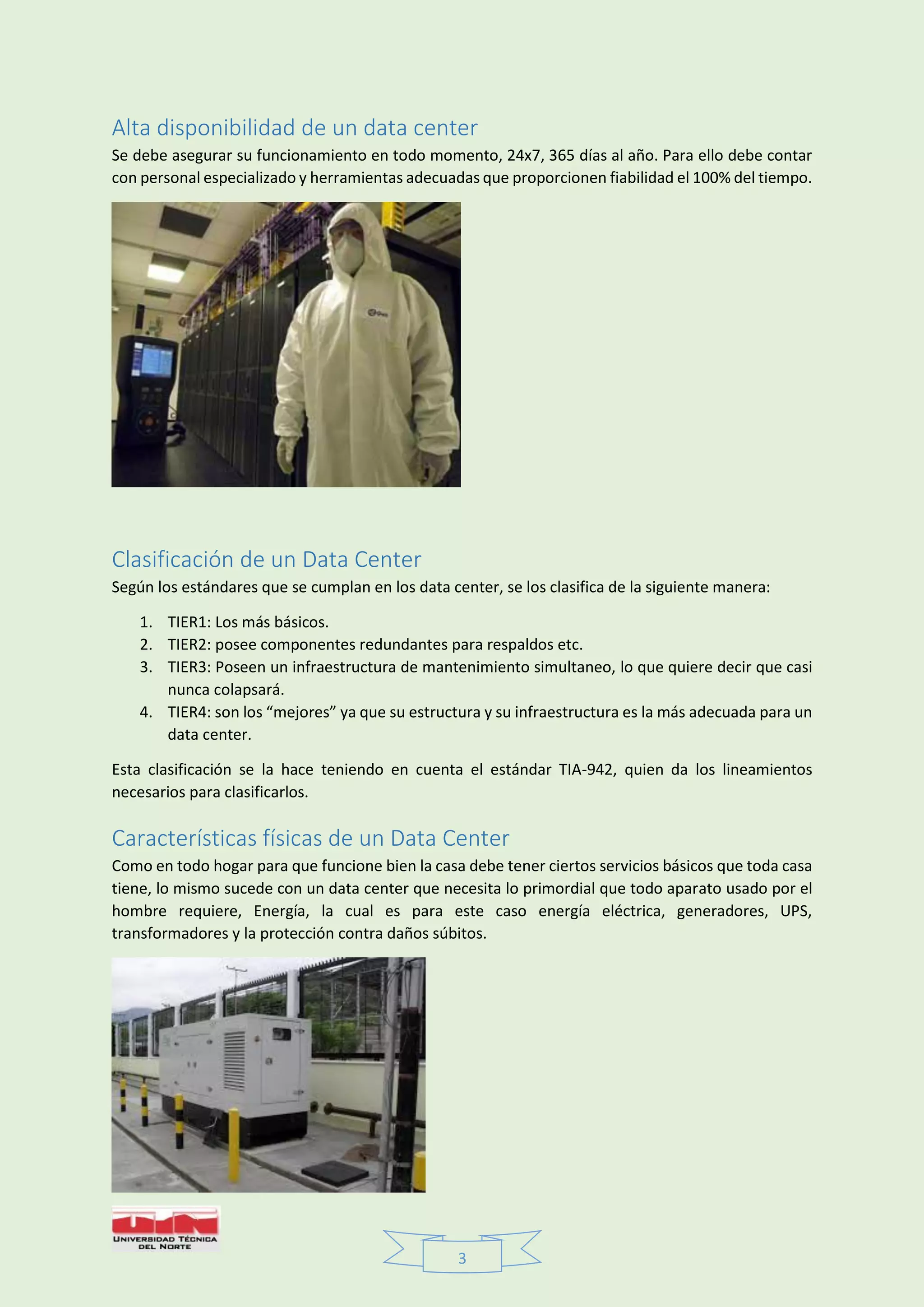

Alta disponibilidad de un data center
Se debe asegurar su funcionamiento en todo momento, 24x7, 365 días al año. Para ello debe contar
con personal especializado y herramientas adecuadas que proporcionen fiabilidad el 100% del tiempo.
Clasificación de un Data Center
Según los estándares que se cumplan en los data center, se los clasifica de la siguiente manera:
1. TIER1: Los más básicos.
2. TIER2: posee componentes redundantes para respaldos etc.
3. TIER3: Poseen un infraestructura de mantenimiento simultaneo, lo que quiere decir que casi
nunca colapsará.
4. TIER4: son los “mejores” ya que su estructura y su infraestructura es la más adecuada para un
data center.
Esta clasificación se la hace teniendo en cuenta el estándar TIA-942, quien da los lineamientos
necesarios para clasificarlos.
Características físicas de un Data Center
Como en todo hogar para que funcione bien la casa debe tener ciertos servicios básicos que toda casa
tiene, lo mismo sucede con un data center que necesita lo primordial que todo aparato usado por el
hombre requiere, Energía, la cual es para este caso energía eléctrica, generadores, UPS,
transformadores y la protección contra daños súbitos.
4

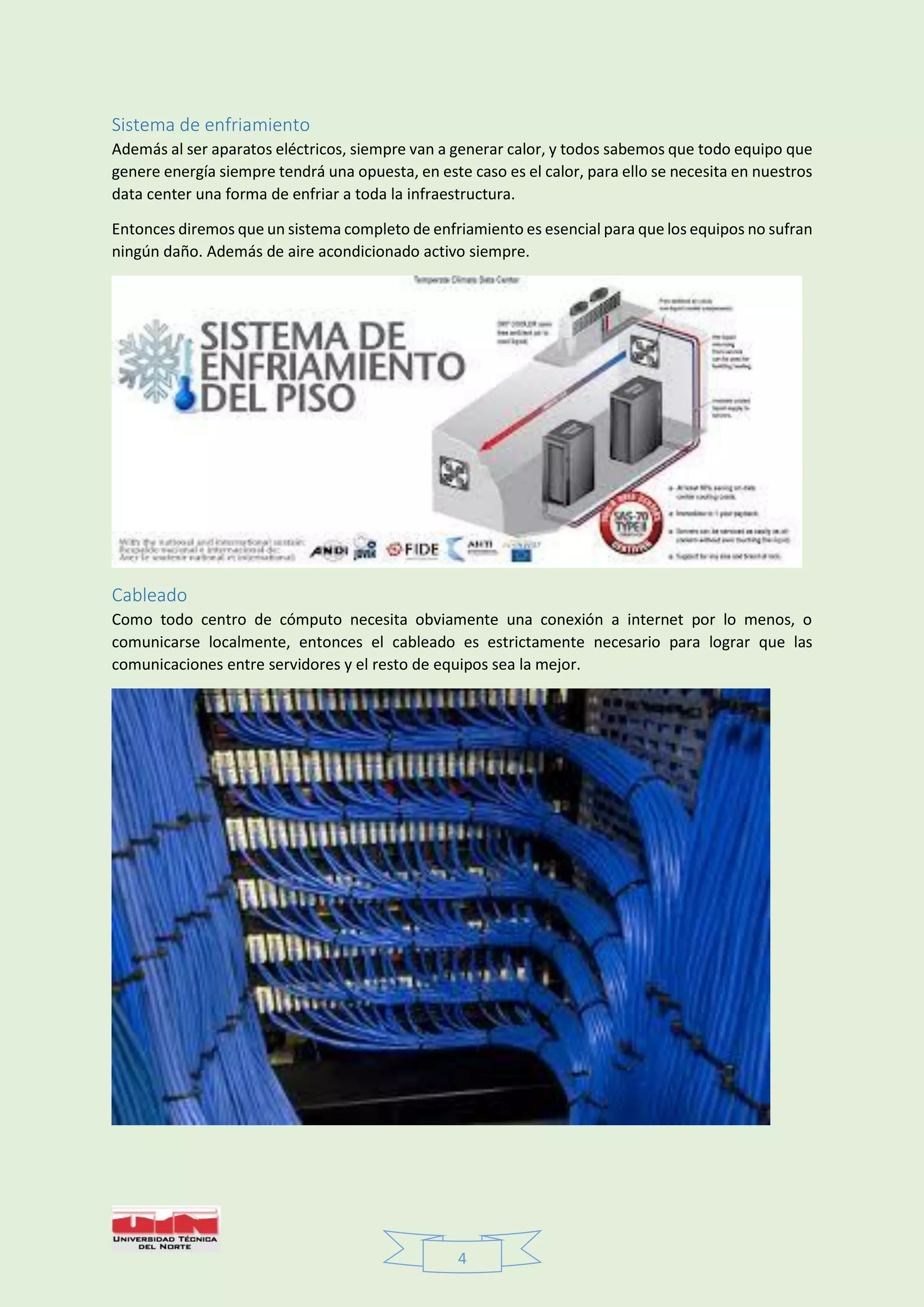

Sistema de enfriamiento
Además al ser aparatos eléctricos, siempre van a generar calor, y todos sabemos que todo equipo que
genere energía siempre tendrá una opuesta, en este caso es el calor, para ello se necesita en nuestros
data center una forma de enfriar a toda la infraestructura.
Entonces diremos que un sistema completo de enfriamiento es esencial para que los equipos no sufran
ningún daño. Además de aire acondicionado activo siempre.
Cableado
Como todo centro de cómputo necesita obviamente una conexión a internet por lo menos, o
comunicarse localmente, entonces el cableado es estrictamente necesario para lograr que las
comunicaciones entre servidores y el resto de equipos sea la mejor.
5

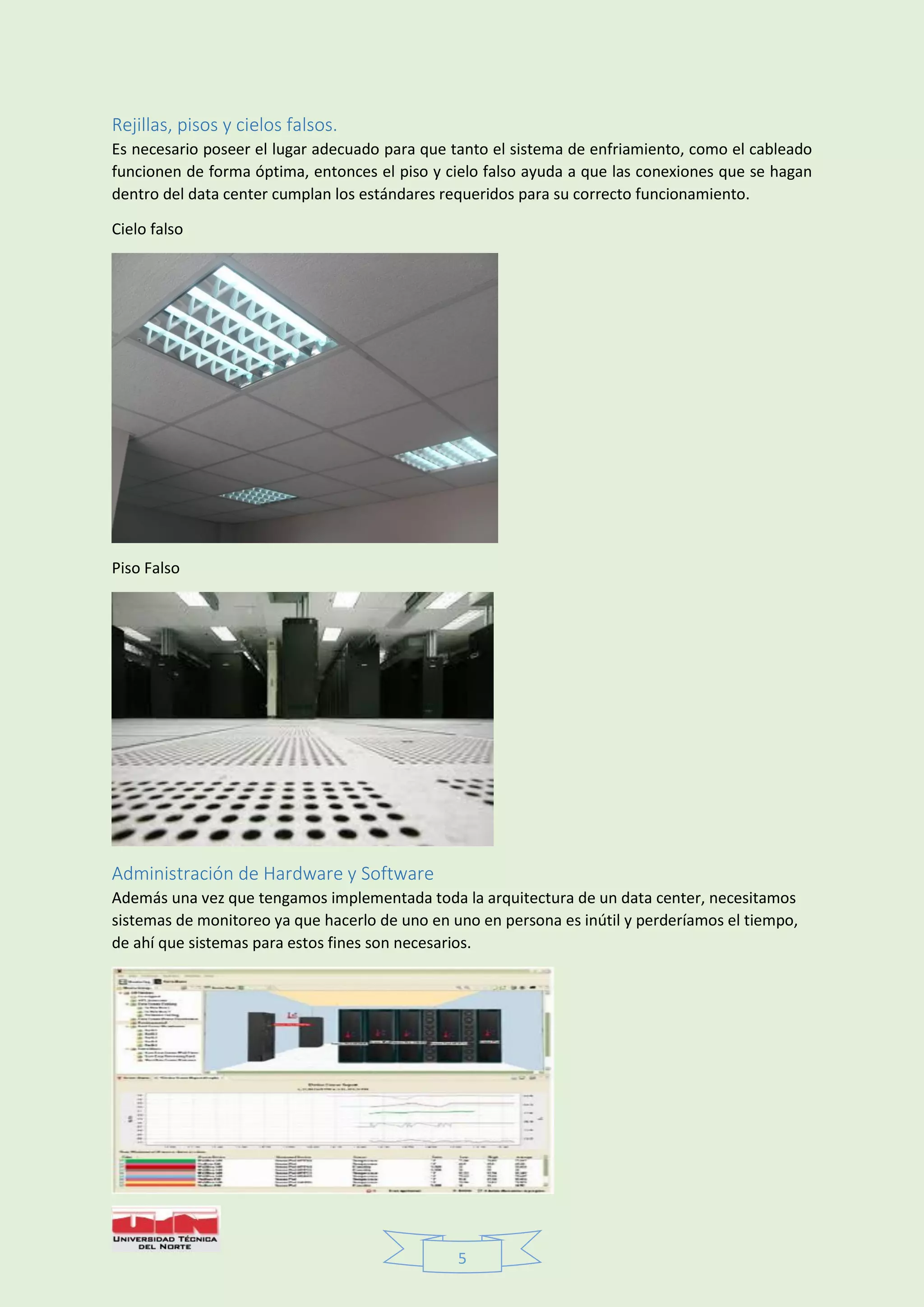

Rejillas, pisos y cielos falsos.
Es necesario poseer el lugar adecuado para que tanto el sistema de enfriamiento, como el cableado
funcionen de forma óptima, entonces el piso y cielo falso ayuda a que las conexiones que se hagan
dentro del data center cumplan los estándares requeridos para su correcto funcionamiento.
Cielo falso
Piso Falso
Administración de Hardware y Software
Además una vez que tengamos implementada toda la arquitectura de un data center, necesitamos
sistemas de monitoreo ya que hacerlo de uno en uno en persona es inútil y perderíamos el tiempo,
de ahí que sistemas para estos fines son necesarios.
6

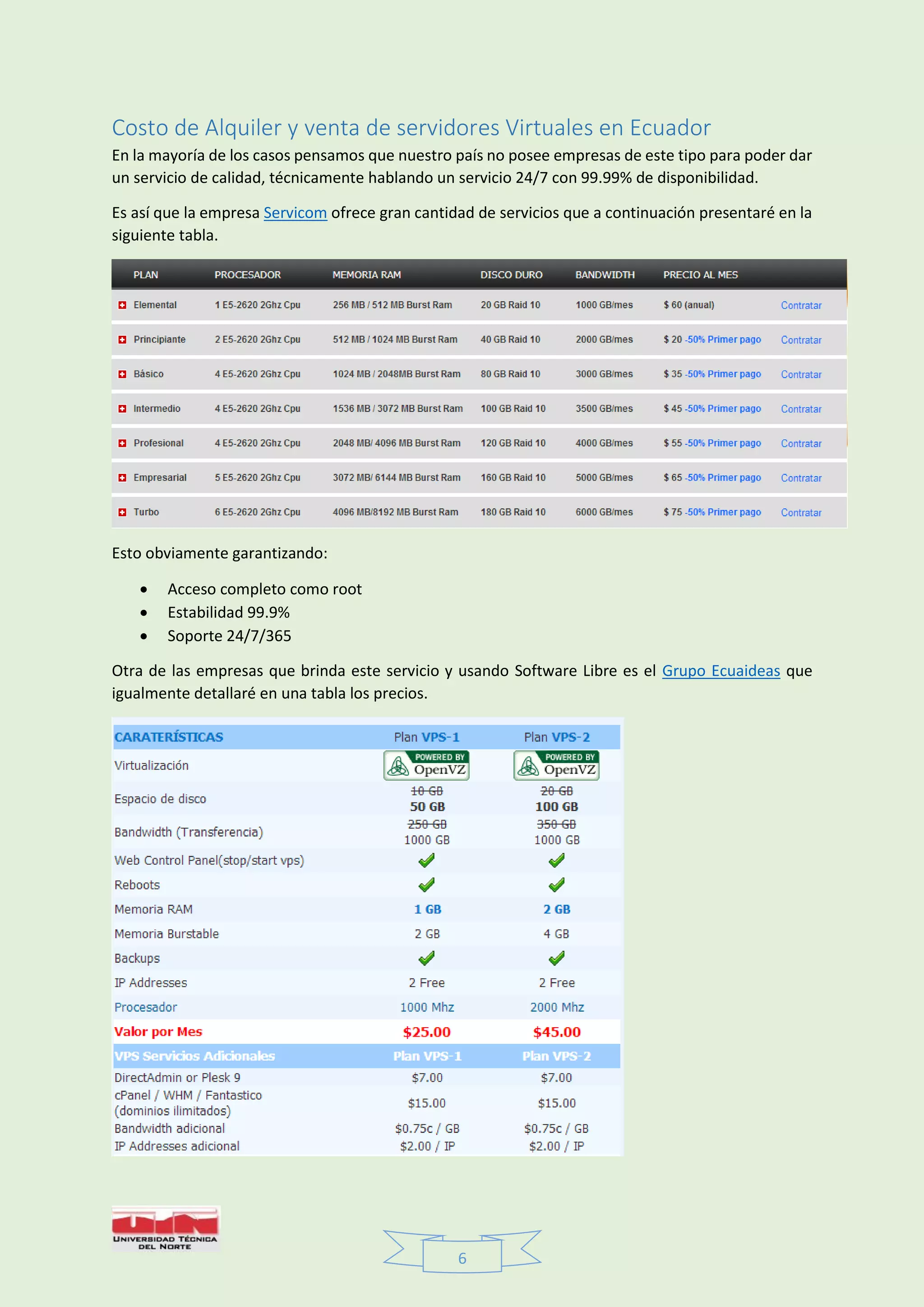

Costo de Alquiler y venta de servidores Virtuales en Ecuador
En la mayoría de los casos pensamos que nuestro país no posee empresas de este tipo para poder dar
un servicio de calidad, técnicamente hablando un servicio 24/7 con 99.99% de disponibilidad.
Es así que la empresa Servicom ofrece gran cantidad de servicios que a continuación presentaré en la
siguiente tabla.
Esto obviamente garantizando:
 Acceso completo como root
 Estabilidad 99.9%
 Soporte 24/7/365
Otra de las empresas que brinda este servicio y usando Software Libre es el Grupo Ecuaideas que
igualmente detallaré en una tabla los precios.
7

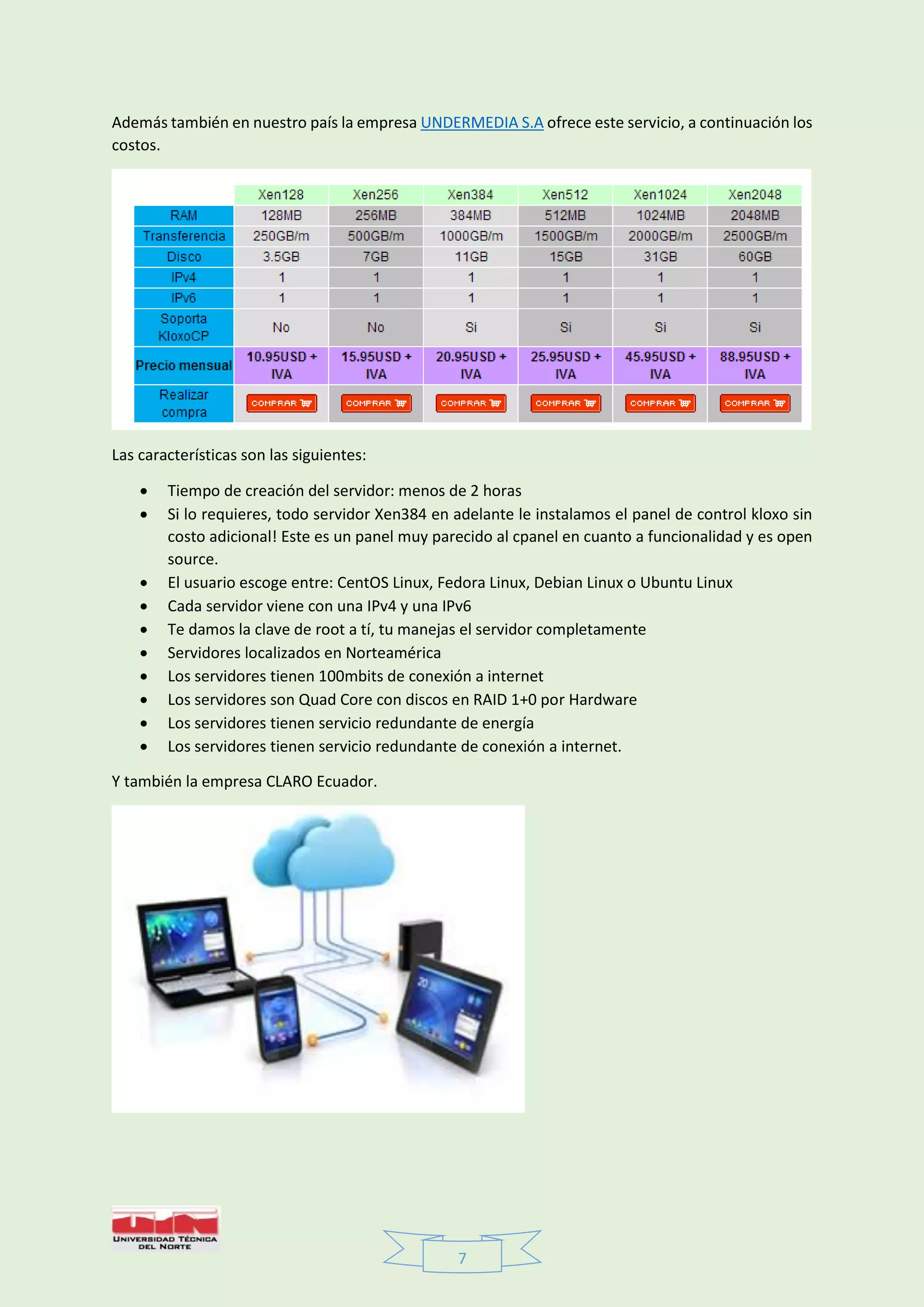

Además también en nuestro país la empresa UNDERMEDIA S.A ofrece este servicio, a continuación los
costos.
Las características son las siguientes:
 Tiempo de creación del servidor: menos de 2 horas
 Si lo requieres, todo servidor Xen384 en adelante le instalamos el panel de control kloxo sin
costo adicional! Este es un panel muy parecido al cpanel en cuanto a funcionalidad y es open
source.
 El usuario escoge entre: CentOS Linux, Fedora Linux, Debian Linux o Ubuntu Linux
 Cada servidor viene con una IPv4 y una IPv6
 Te damos la clave de root a tí, tu manejas el servidor completamente
 Servidores localizados en Norteamérica
 Los servidores tienen 100mbits de conexión a internet
 Los servidores son Quad Core con discos en RAID 1+0 por Hardware
 Los servidores tienen servicio redundante de energía
 Los servidores tienen servicio redundante de conexión a internet.
Y también la empresa CLARO Ecuador.
8

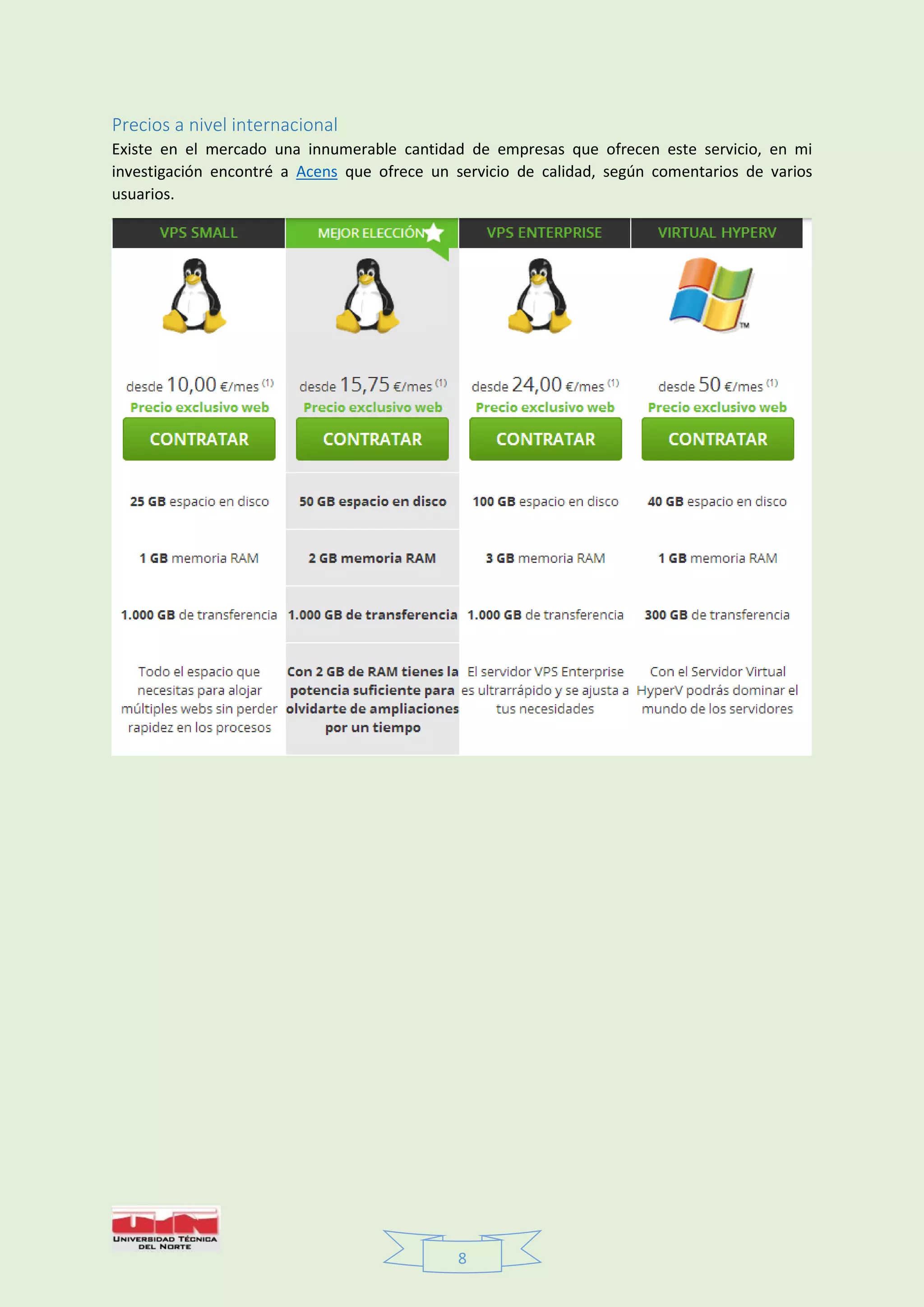

Precios a nivel internacional
Existe en el mercado una innumerable cantidad de empresas que ofrecen este servicio, en mi
investigación encontré a Acens que ofrece un servicio de calidad, según comentarios de varios
usuarios.
9

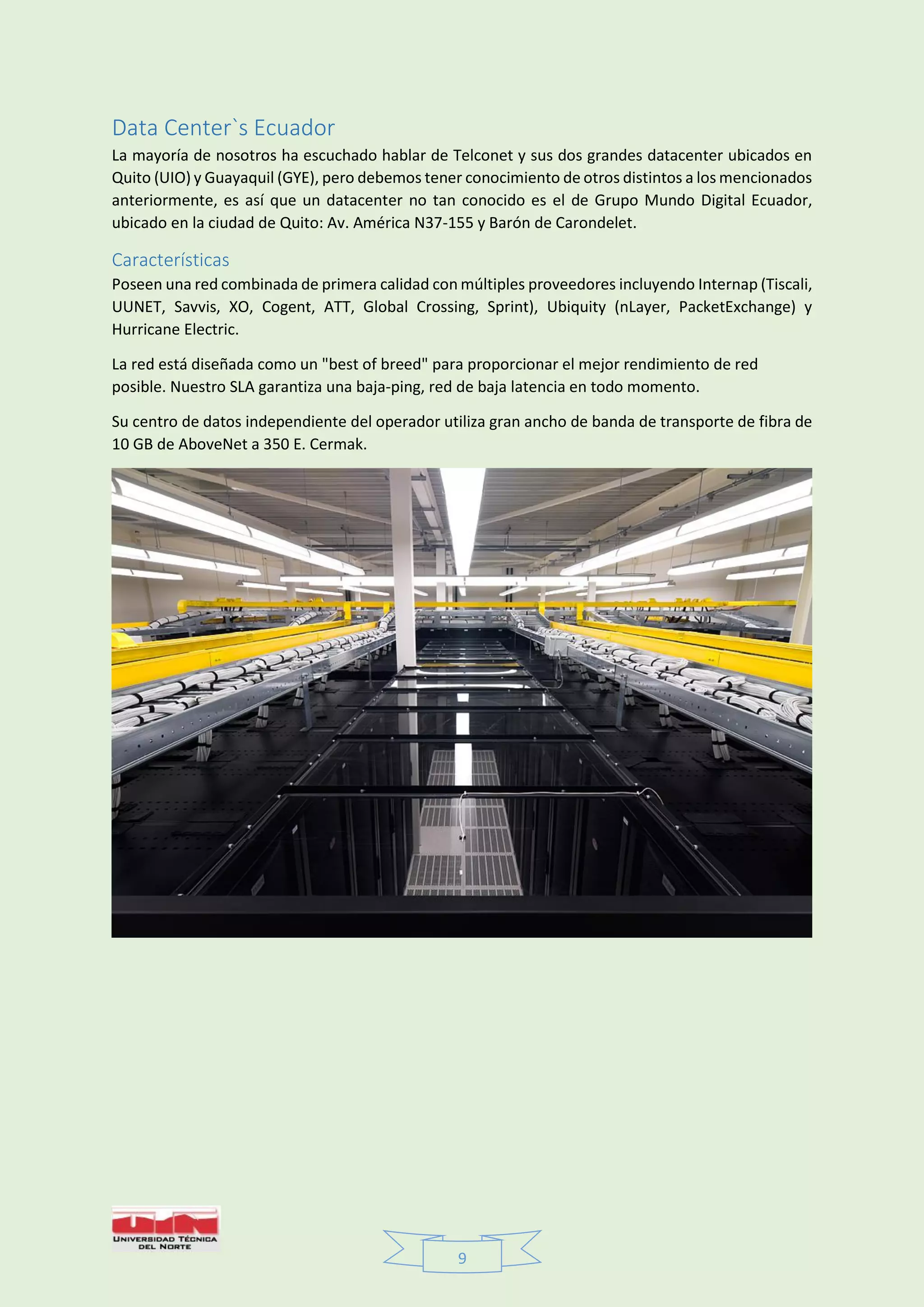

Data Center`s Ecuador
La mayoría de nosotros ha escuchado hablar de Telconet y sus dos grandes datacenter ubicados en
Quito (UIO) y Guayaquil (GYE), pero debemos tener conocimiento de otros distintos a los mencionados
anteriormente, es así que un datacenter no tan conocido es el de Grupo Mundo Digital Ecuador,
ubicado en la ciudad de Quito: Av. América N37-155 y Barón de Carondelet.
Características
Poseen una red combinada de primera calidad con múltiples proveedores incluyendo Internap (Tiscali,
UUNET, Savvis, XO, Cogent, ATT, Global Crossing, Sprint), Ubiquity (nLayer, PacketExchange) y
Hurricane Electric.
La red está diseñada como un "best of breed" para proporcionar el mejor rendimiento de red
posible. Nuestro SLA garantiza una baja-ping, red de baja latencia en todo momento.
Su centro de datos independiente del operador utiliza gran ancho de banda de transporte de fibra de
10 GB de AboveNet a 350 E. Cermak.
10

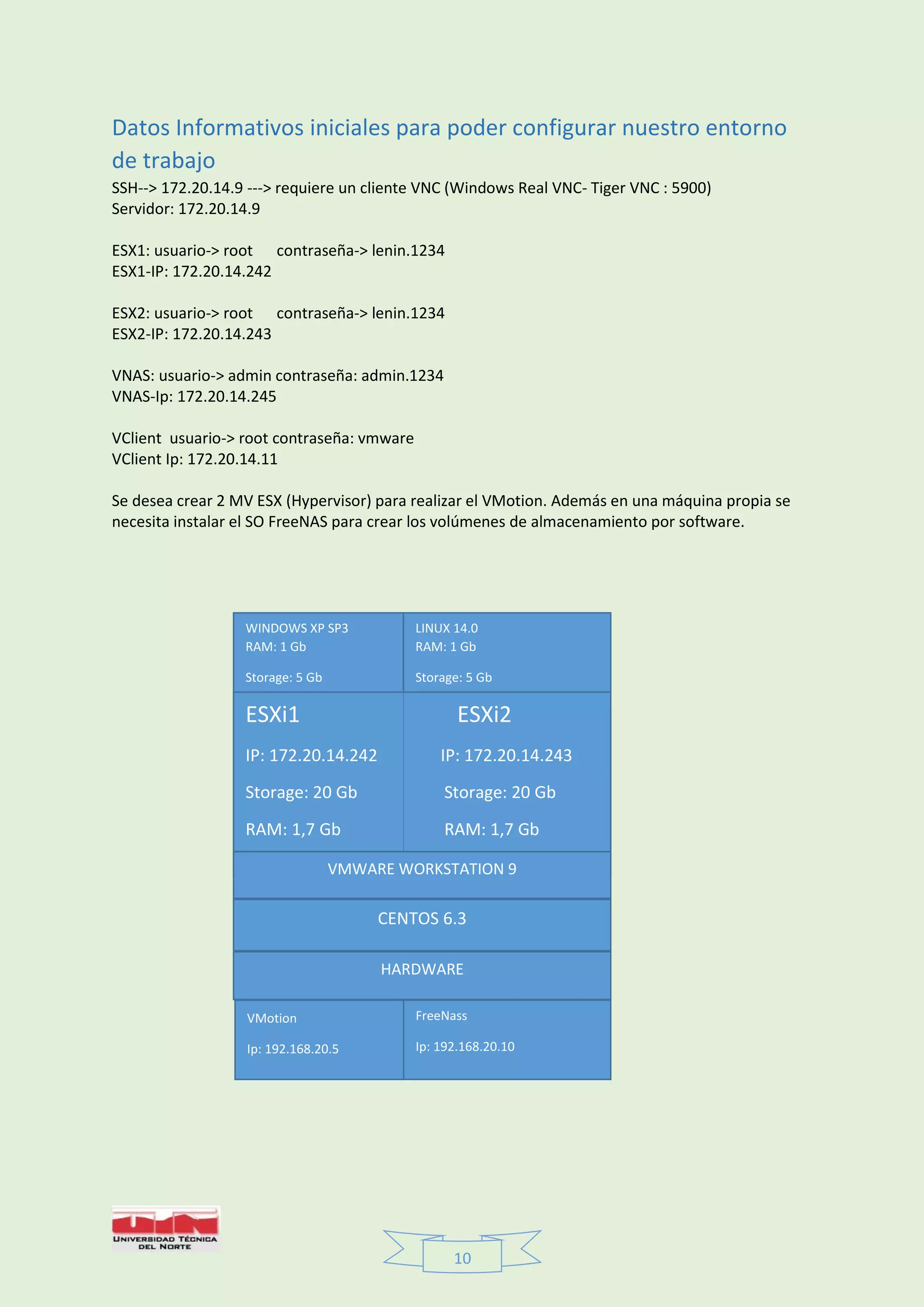

Datos Informativos iniciales para poder configurar nuestro entorno
de trabajo
SSH--> 172.20.14.9 ---> requiere un cliente VNC (Windows Real VNC- Tiger VNC : 5900)
Servidor: 172.20.14.9
ESX1: usuario-> root contraseña-> lenin.1234
ESX1-IP: 172.20.14.242
ESX2: usuario-> root contraseña-> lenin.1234
ESX2-IP: 172.20.14.243
VNAS: usuario-> admin contraseña: admin.1234
VNAS-Ip: 172.20.14.245
VClient usuario-> root contraseña: vmware
VClient Ip: 172.20.14.11
Se desea crear 2 MV ESX (Hypervisor) para realizar el VMotion. Además en una máquina propia se
necesita instalar el SO FreeNAS para crear los volúmenes de almacenamiento por software.
ESXi1 ESXi2
IP: 172.20.14.242 IP: 172.20.14.243
Storage: 20 Gb Storage: 20 Gb
RAM: 1,7 Gb RAM: 1,7 Gb
v
VMWARE WORKSTATION 9
CENTOS 6.3
HARDWARE
WINDOWS XP SP3
RAM: 1 Gb
Storage: 5 Gb
LINUX 14.0
RAM: 1 Gb
Storage: 5 Gb
VMotion
Ip: 192.168.20.5
FreeNass
Ip: 192.168.20.10
11

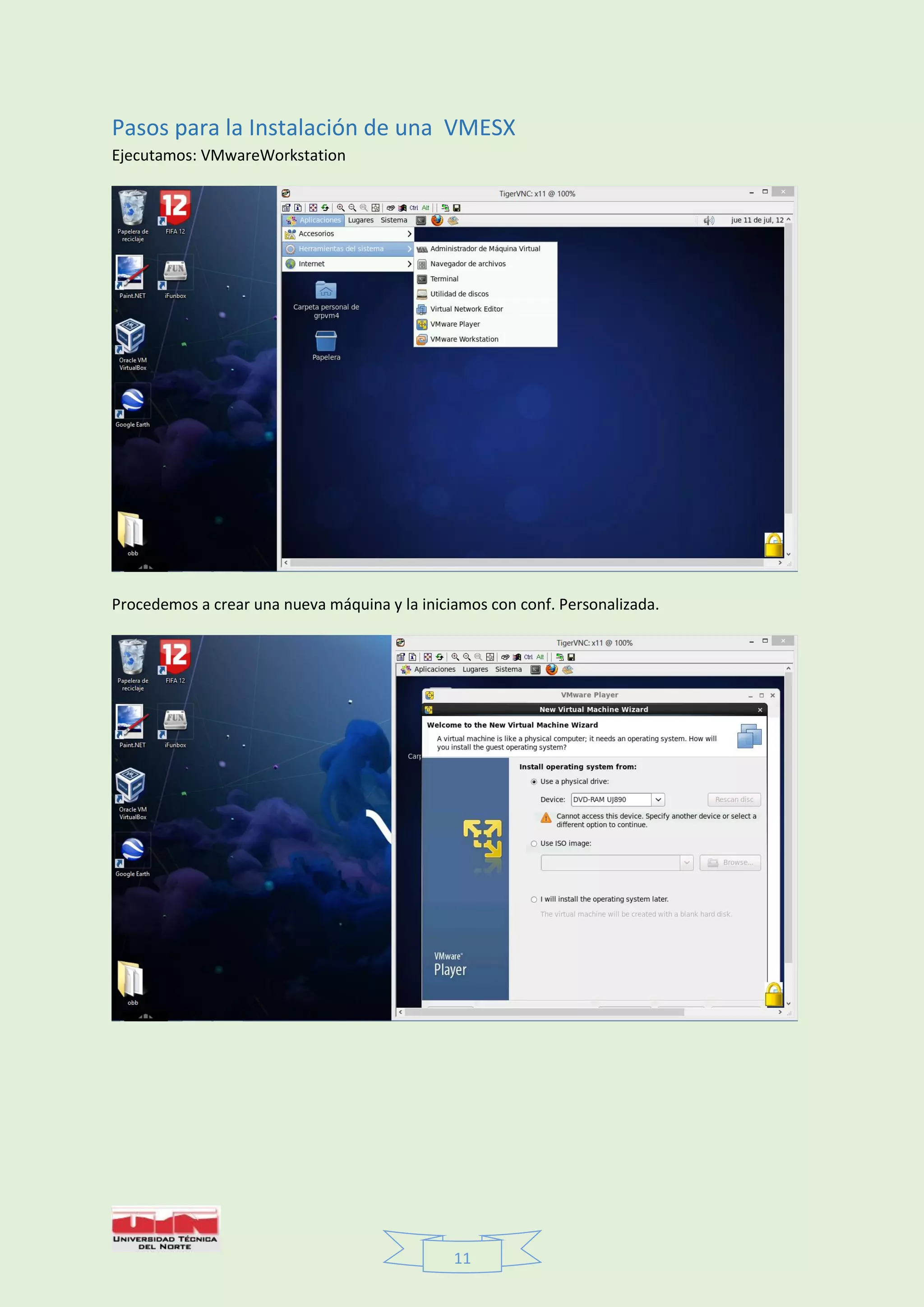

Pasos para la Instalación de una VMESX
Ejecutamos: VMwareWorkstation
Procedemos a crear una nueva máquina y la iniciamos con conf. Personalizada.
12

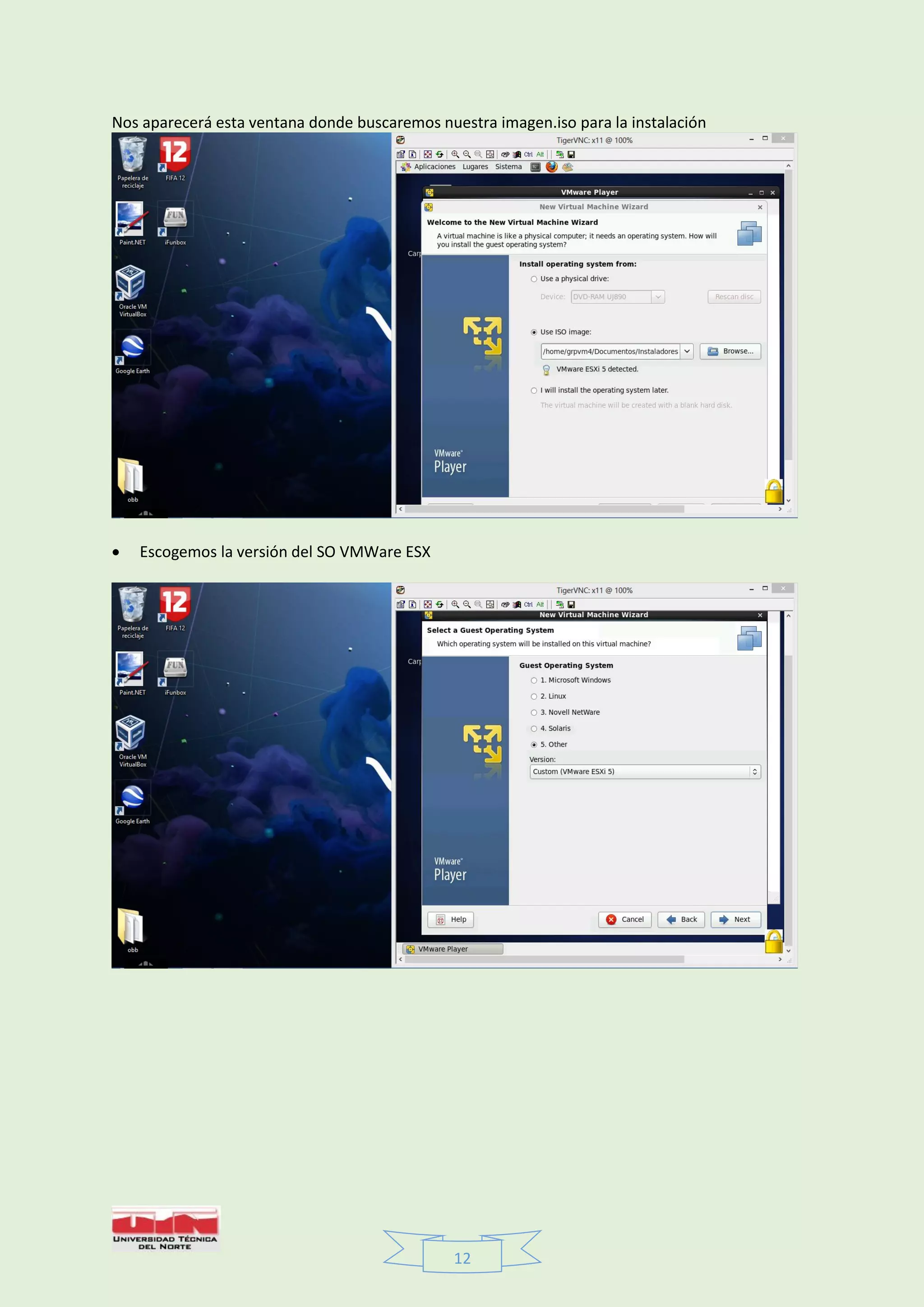

Nos aparecerá esta ventana donde buscaremos nuestra imagen.iso para la instalación
 Escogemos la versión del SO VMWare ESX
13

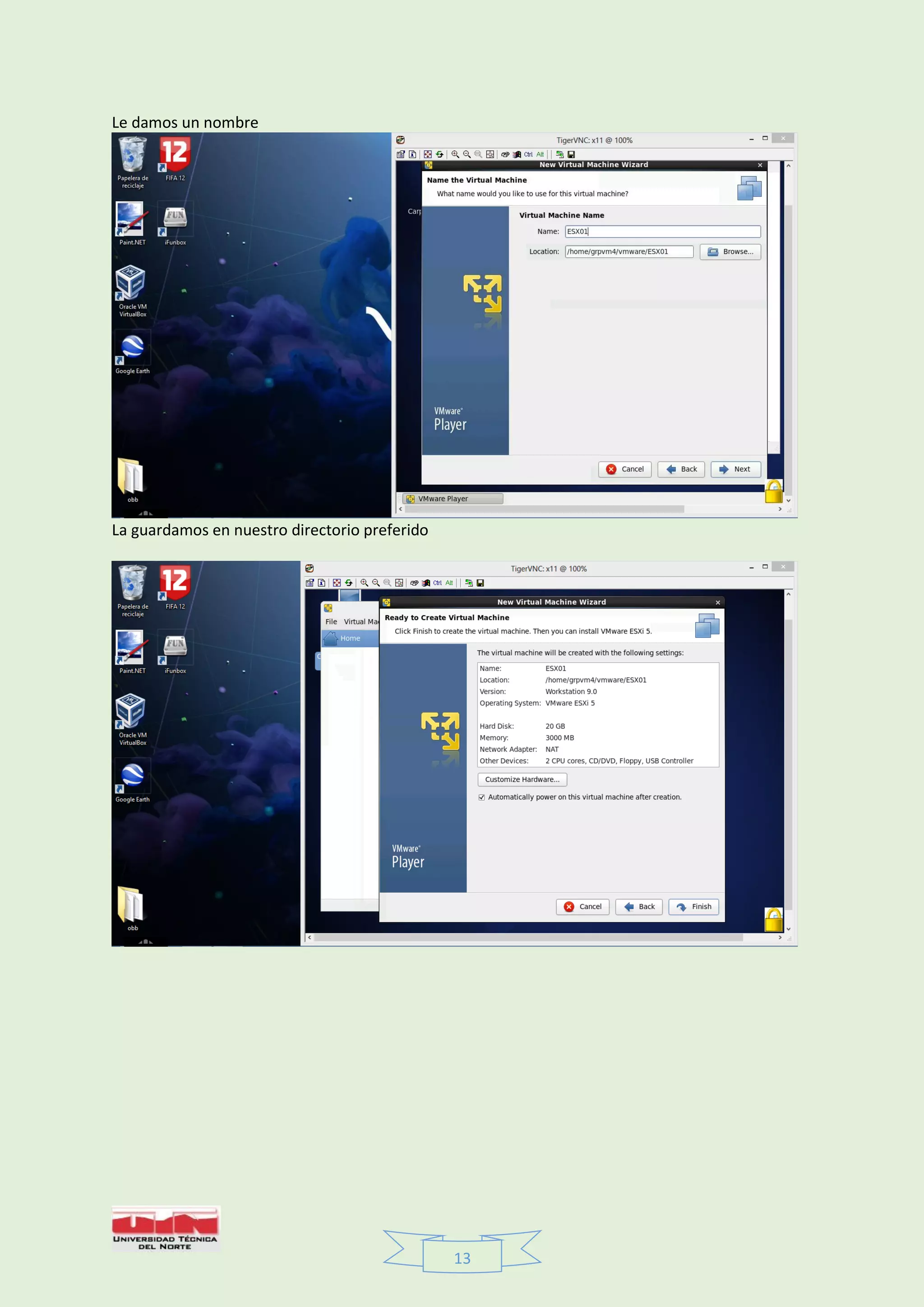

Le damos un nombre
La guardamos en nuestro directorio preferido
14

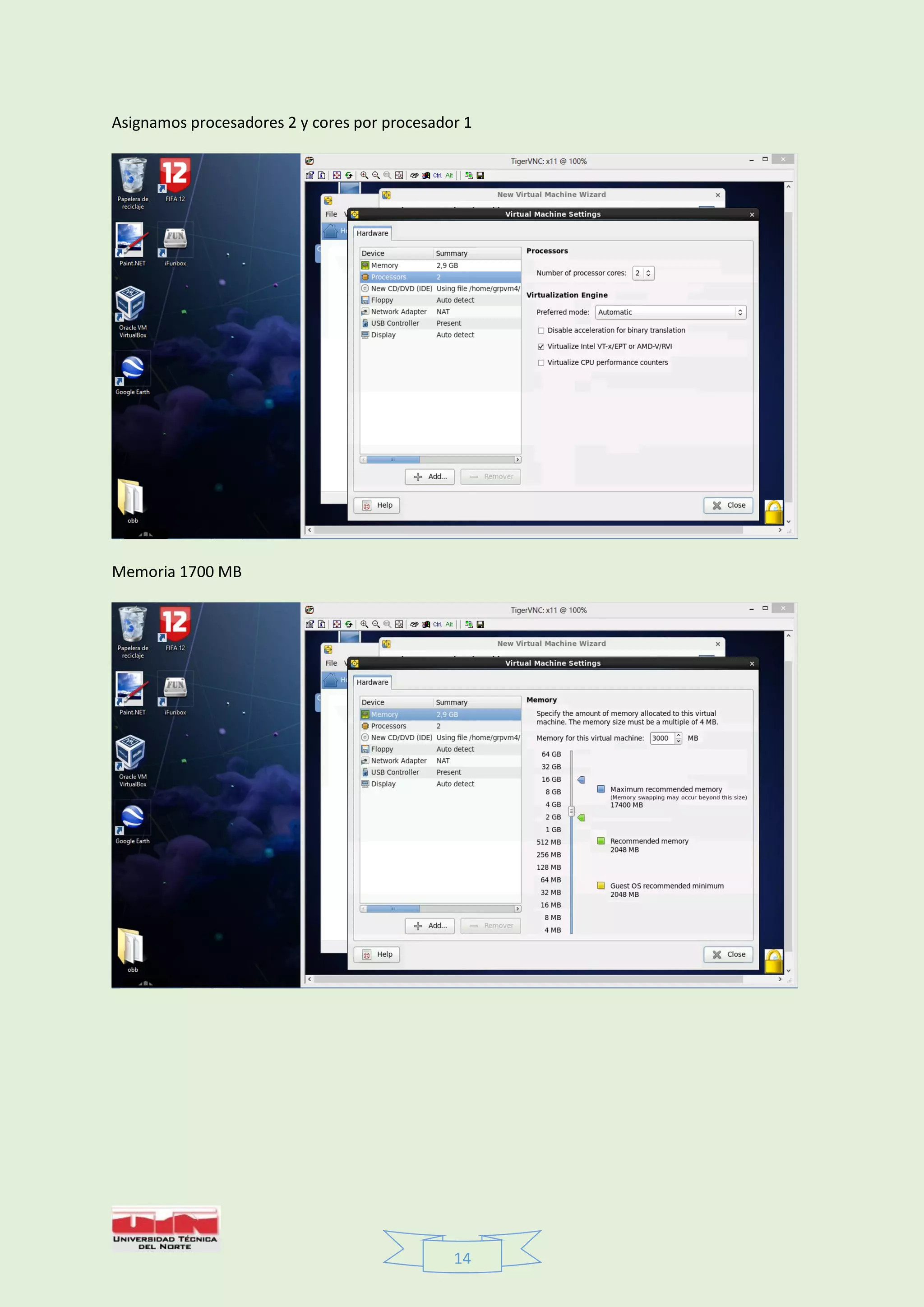

Asignamos procesadores 2 y cores por procesador 1
Memoria 1700 MB
15

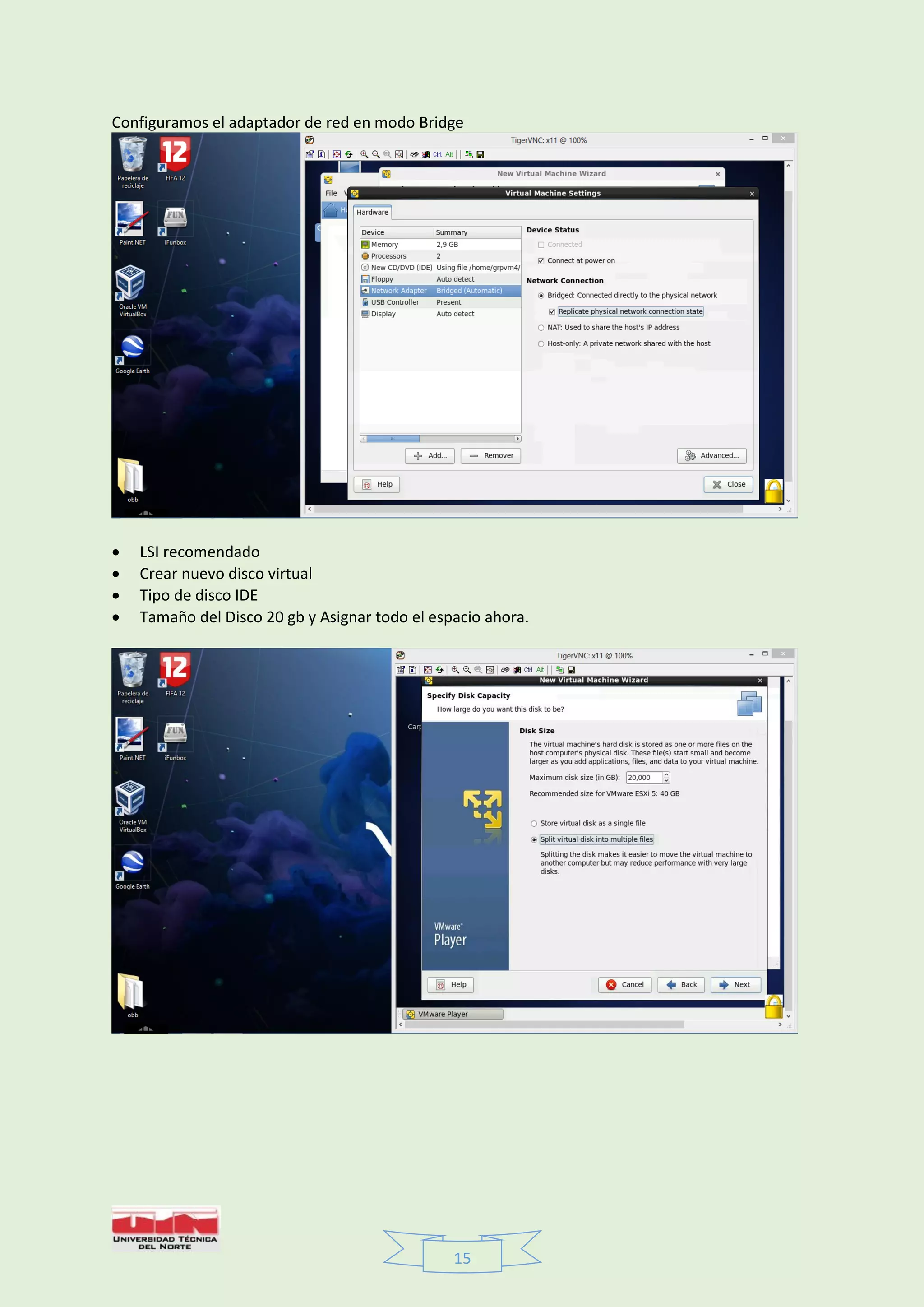

Configuramos el adaptador de red en modo Bridge
 LSI recomendado
 Crear nuevo disco virtual
 Tipo de disco IDE
 Tamaño del Disco 20 gb y Asignar todo el espacio ahora.
16

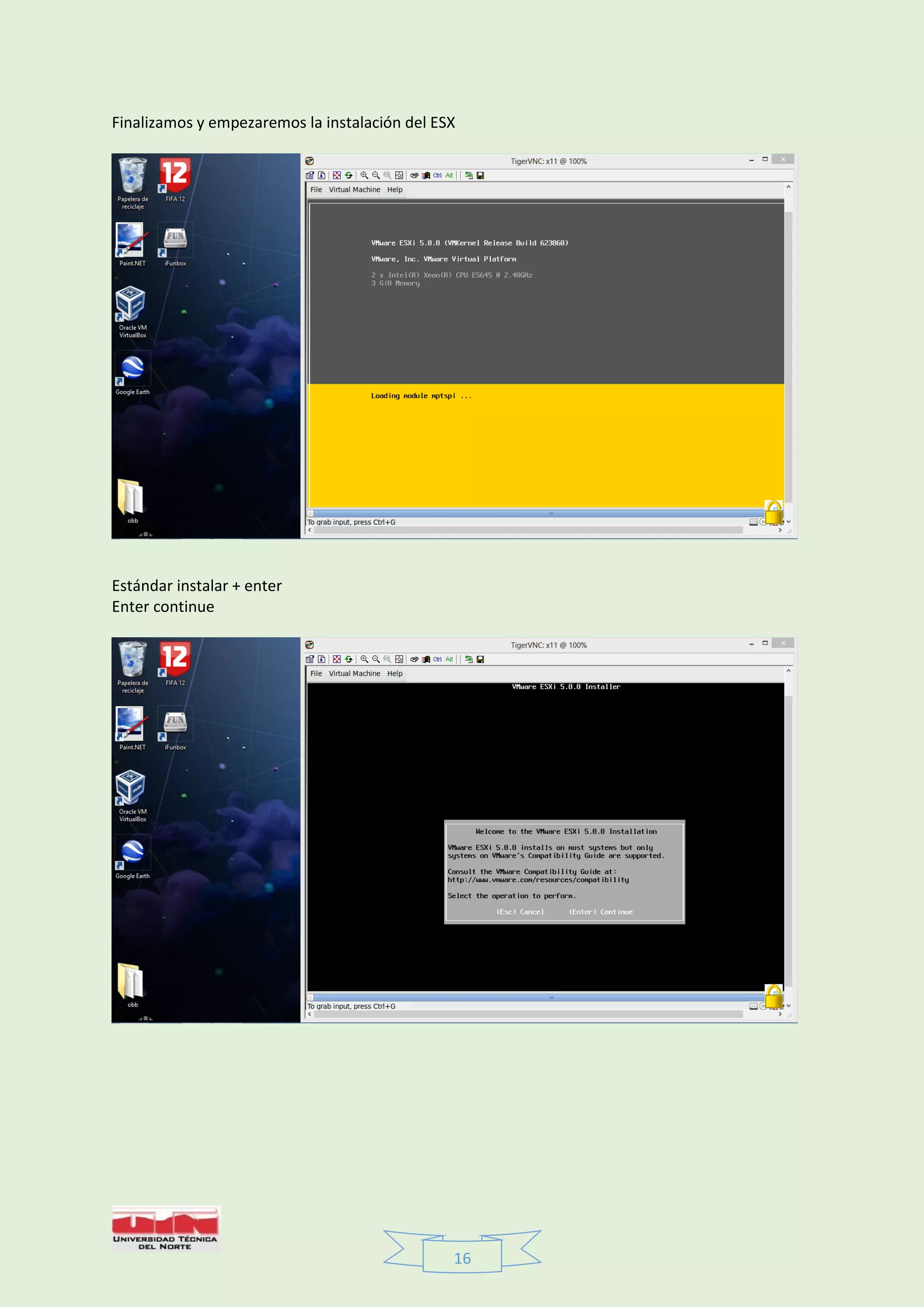

Finalizamos y empezaremos la instalación del ESX
Estándar instalar + enter
Enter continue
17

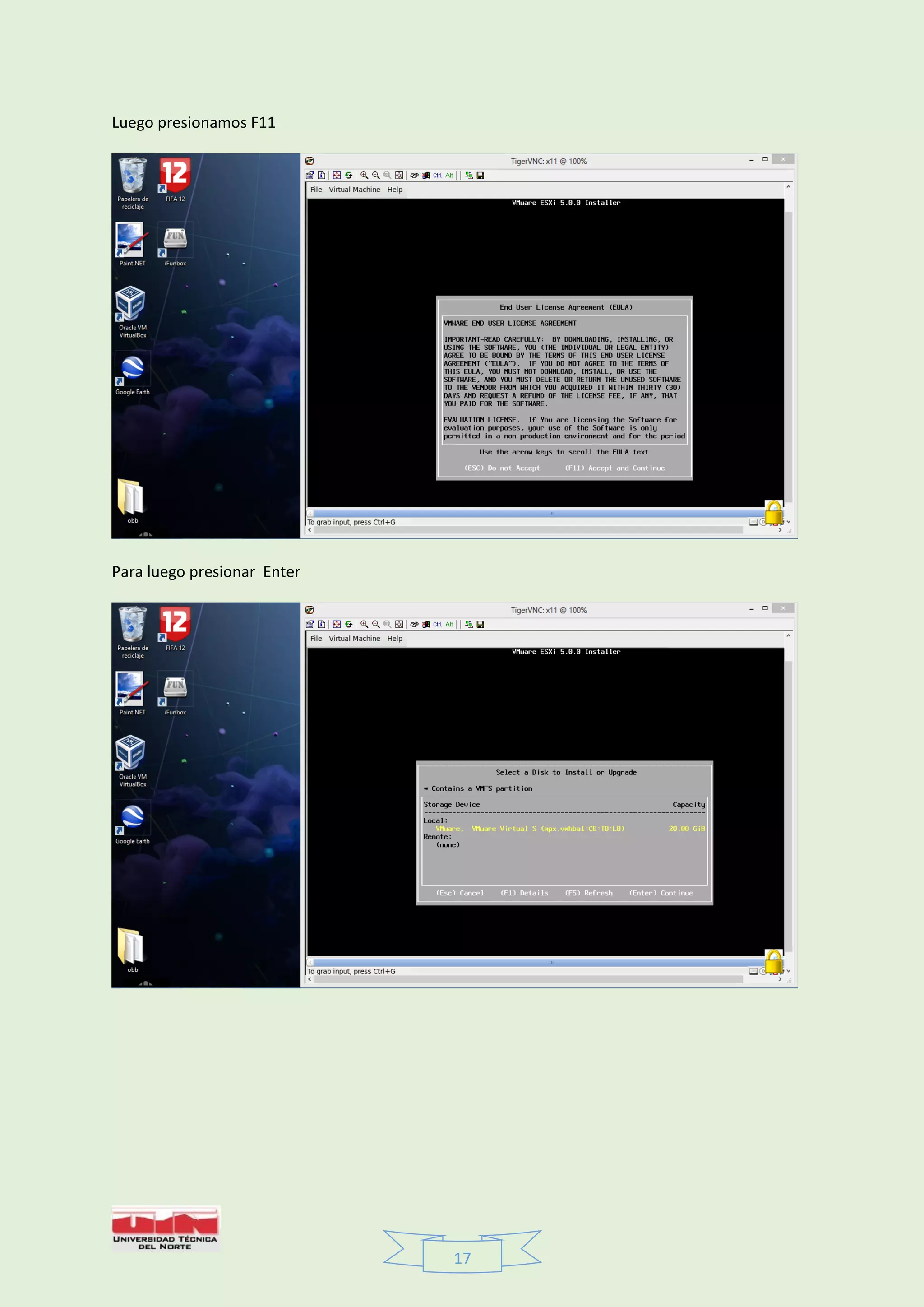

Luego presionamos F11
Para luego presionar Enter
18

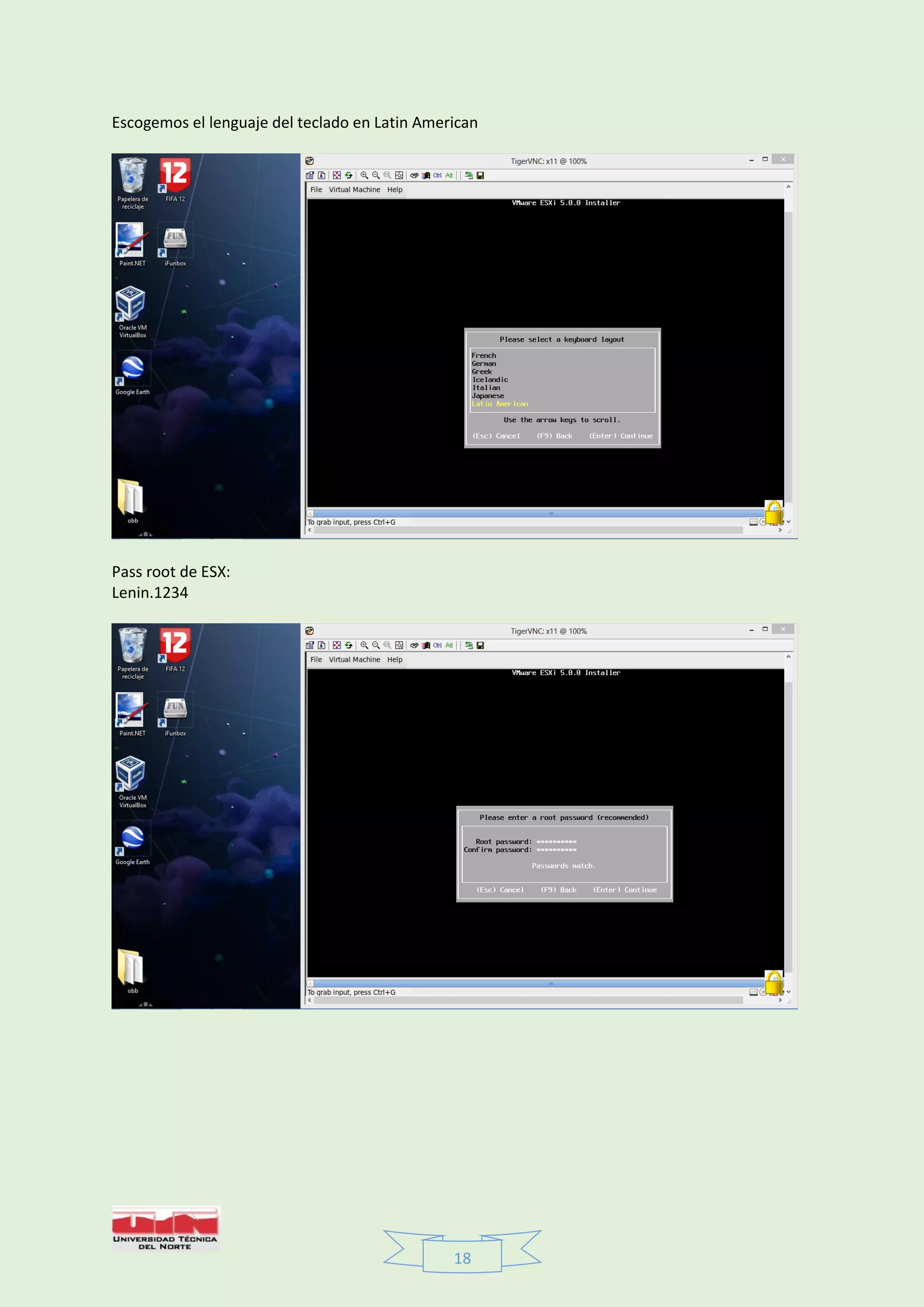

Escogemos el lenguaje del teclado en Latin American
Pass root de ESX:
Lenin.1234
19

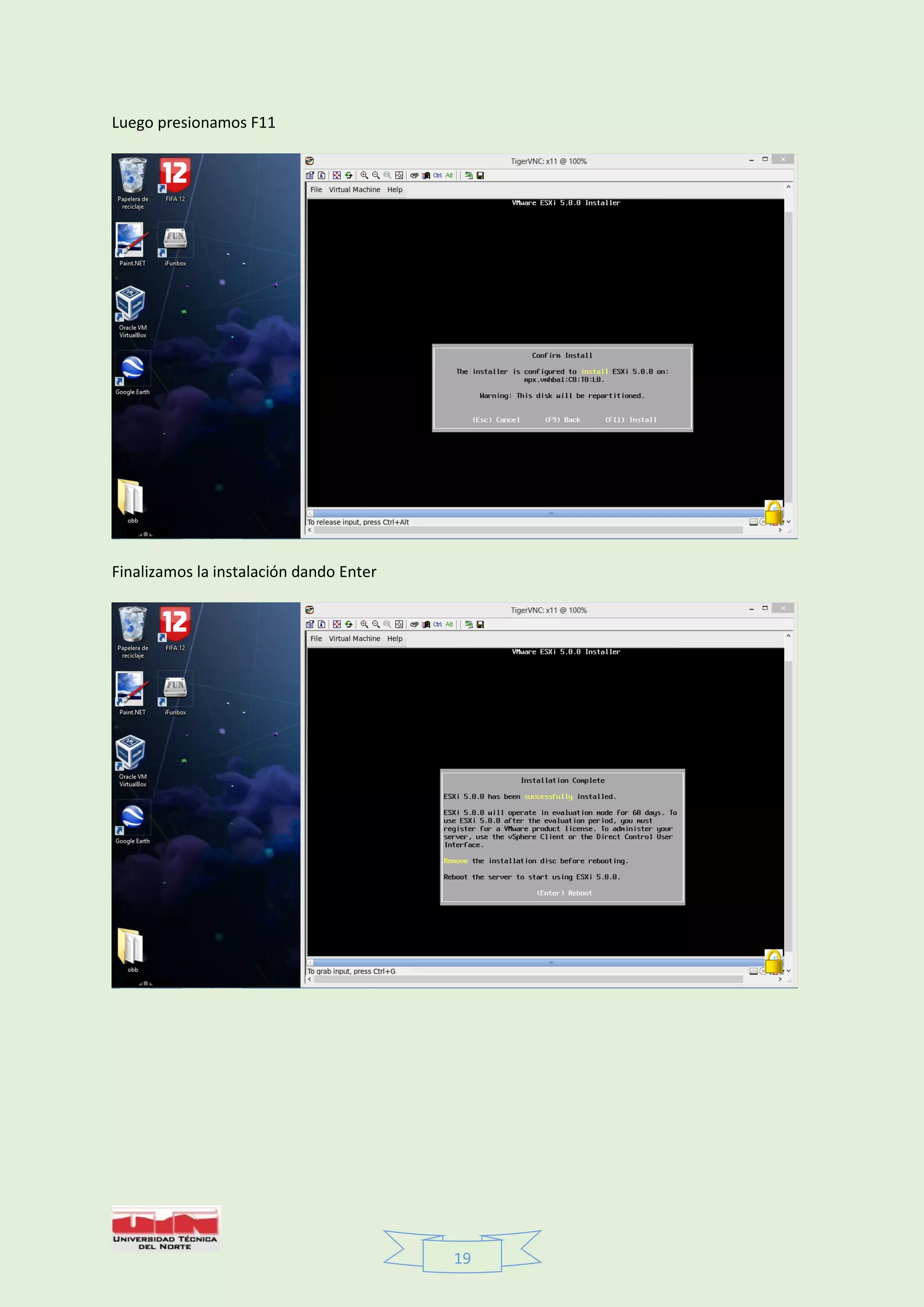

Luego presionamos F11
Finalizamos la instalación dando Enter
20

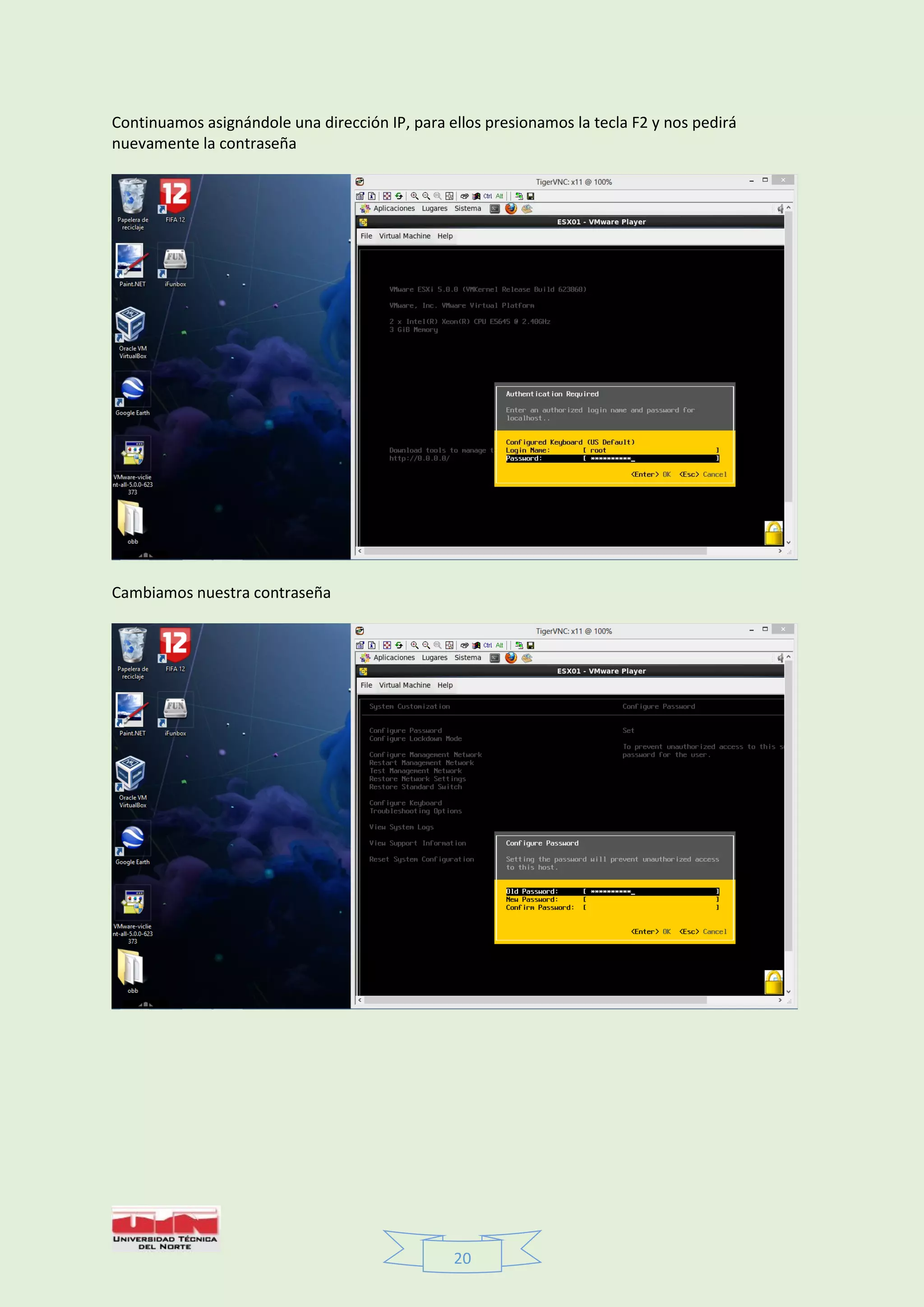

Continuamos asignándole una dirección IP, para ellos presionamos la tecla F2 y nos pedirá
nuevamente la contraseña
Cambiamos nuestra contraseña
21

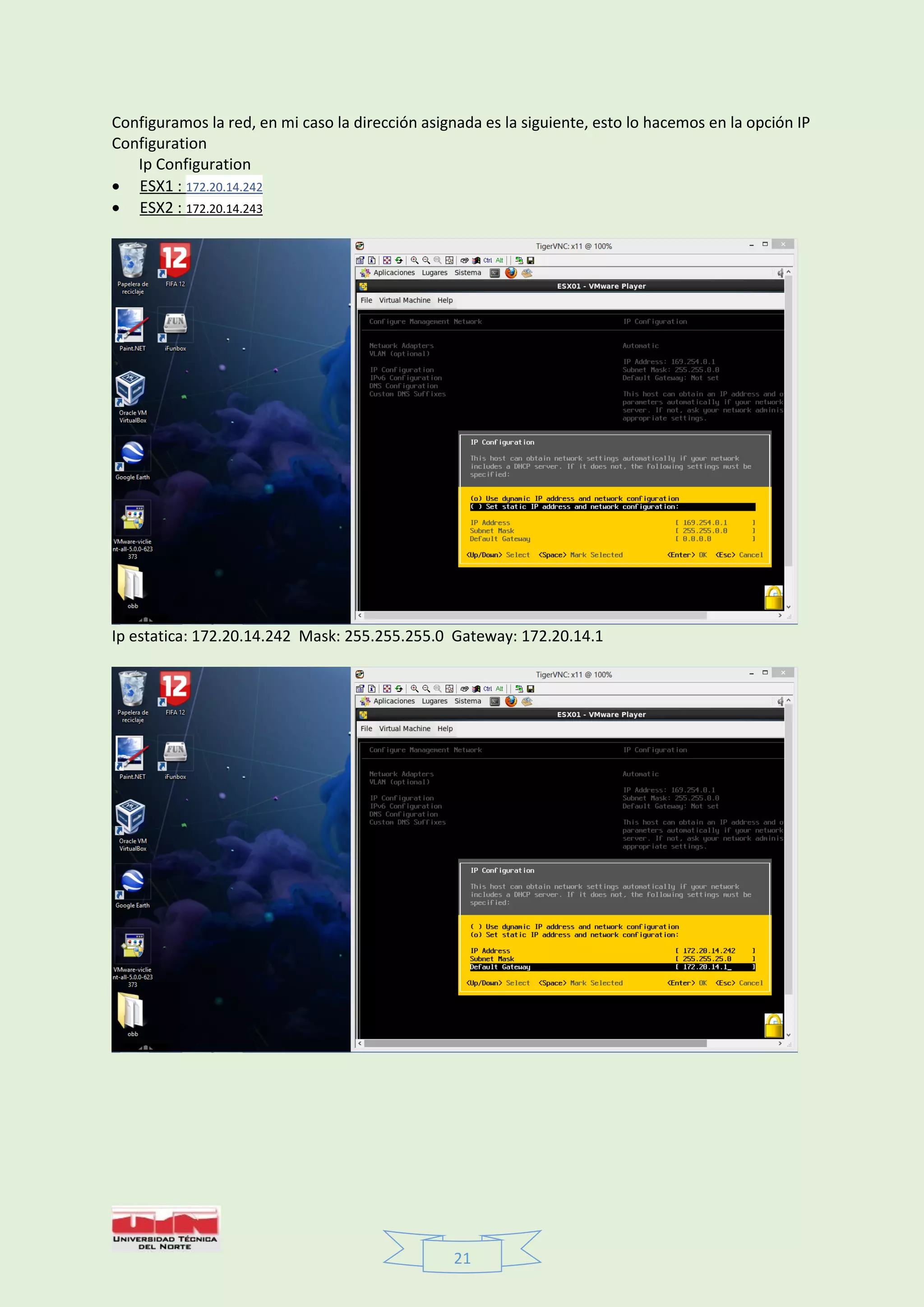

Configuramos la red, en mi caso la dirección asignada es la siguiente, esto lo hacemos en la opción IP
Configuration
Ip Configuration
 ESX1 : 172.20.14.242
 ESX2 : 172.20.14.243
Ip estatica: 172.20.14.242 Mask: 255.255.255.0 Gateway: 172.20.14.1
22

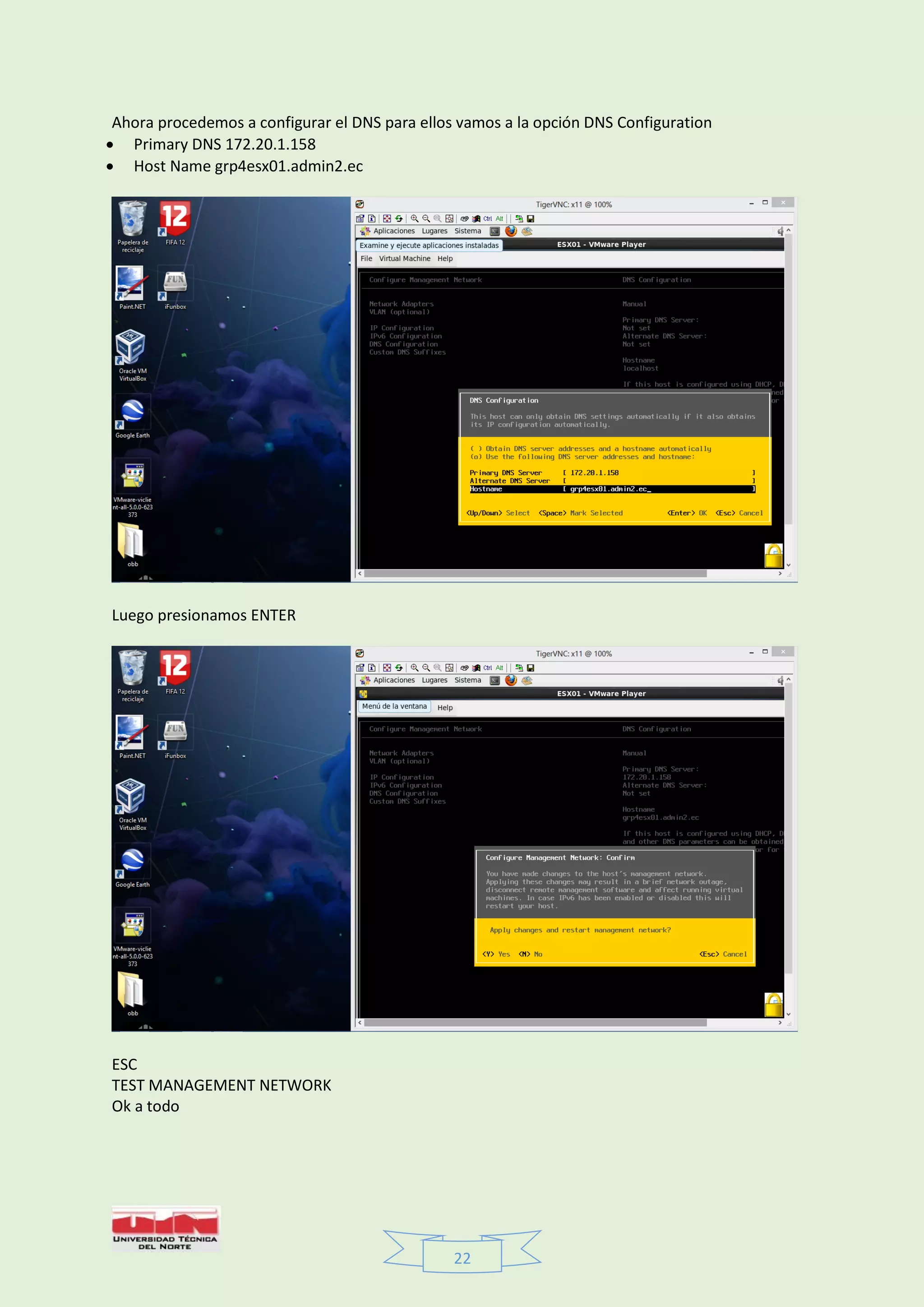

Ahora procedemos a configurar el DNS para ellos vamos a la opción DNS Configuration
 Primary DNS 172.20.1.158
 Host Name grp4esx01.admin2.ec
Luego presionamos ENTER
ESC
TEST MANAGEMENT NETWORK
Ok a todo
23

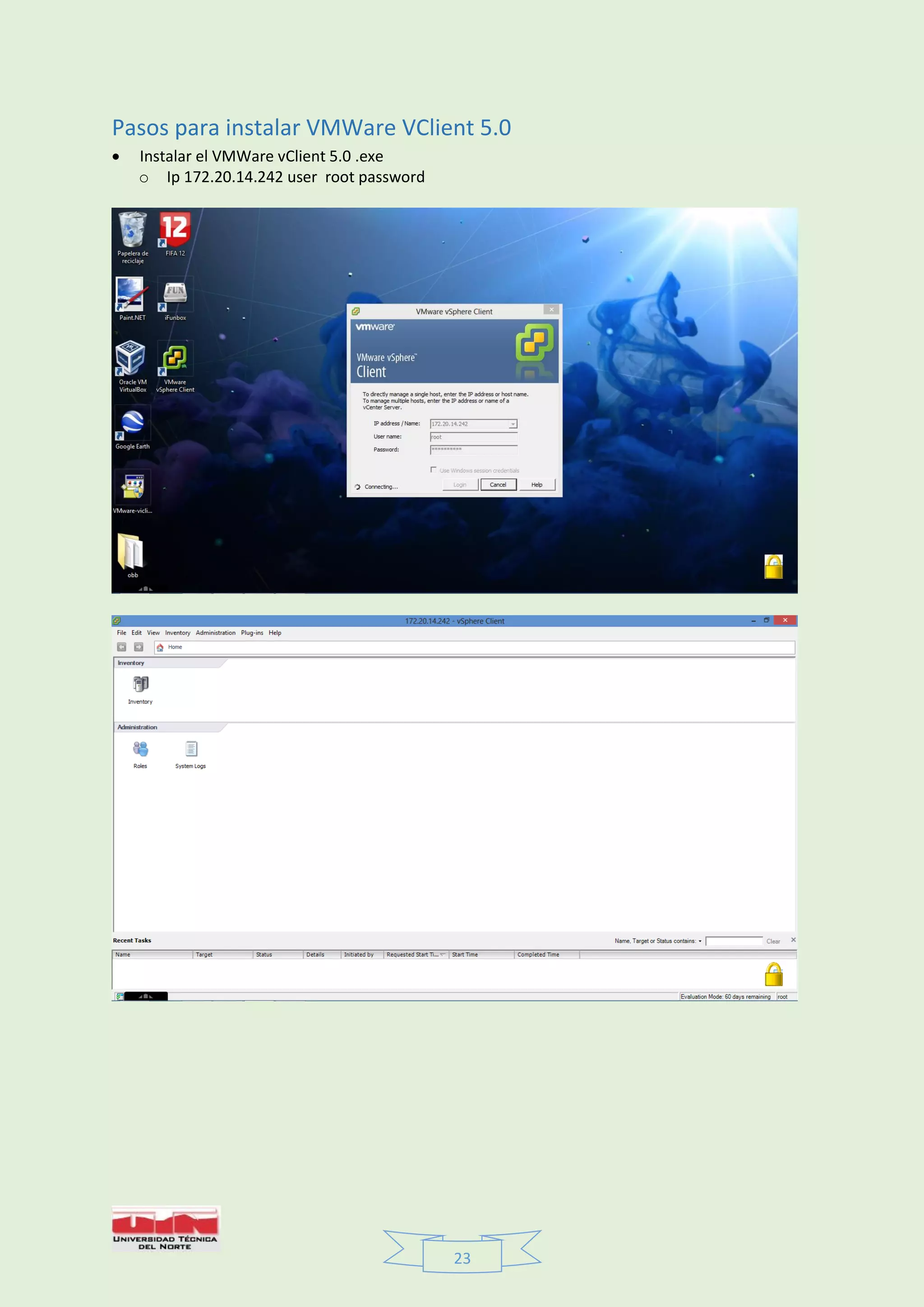

Pasos para instalar VMWare VClient 5.0
 Instalar el VMWare vClient 5.0 .exe
o Ip 172.20.14.242 user root password
24

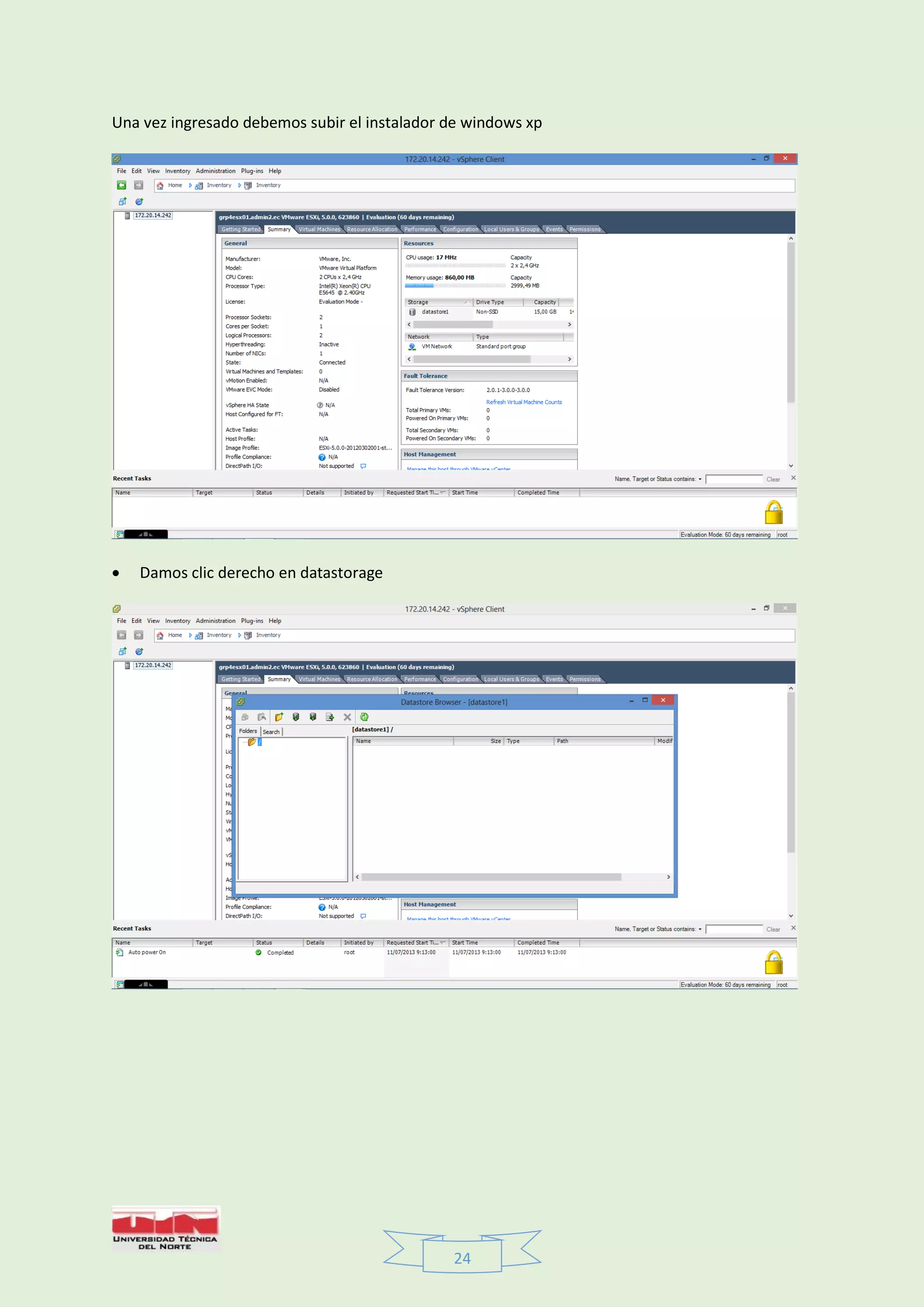

Una vez ingresado debemos subir el instalador de windows xp
 Damos clic derecho en datastorage
25

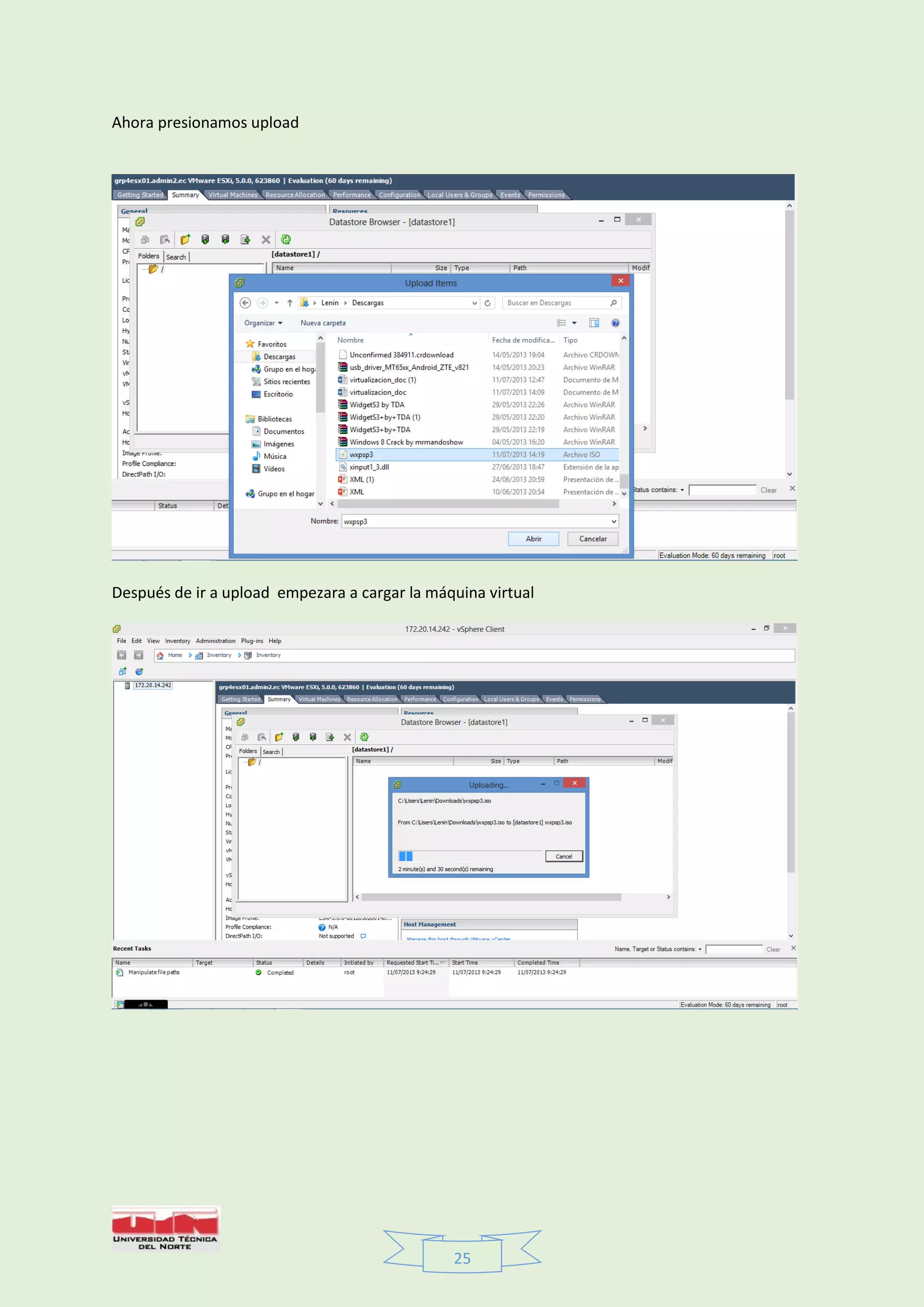

Ahora presionamos upload
Después de ir a upload empezara a cargar la máquina virtual
26

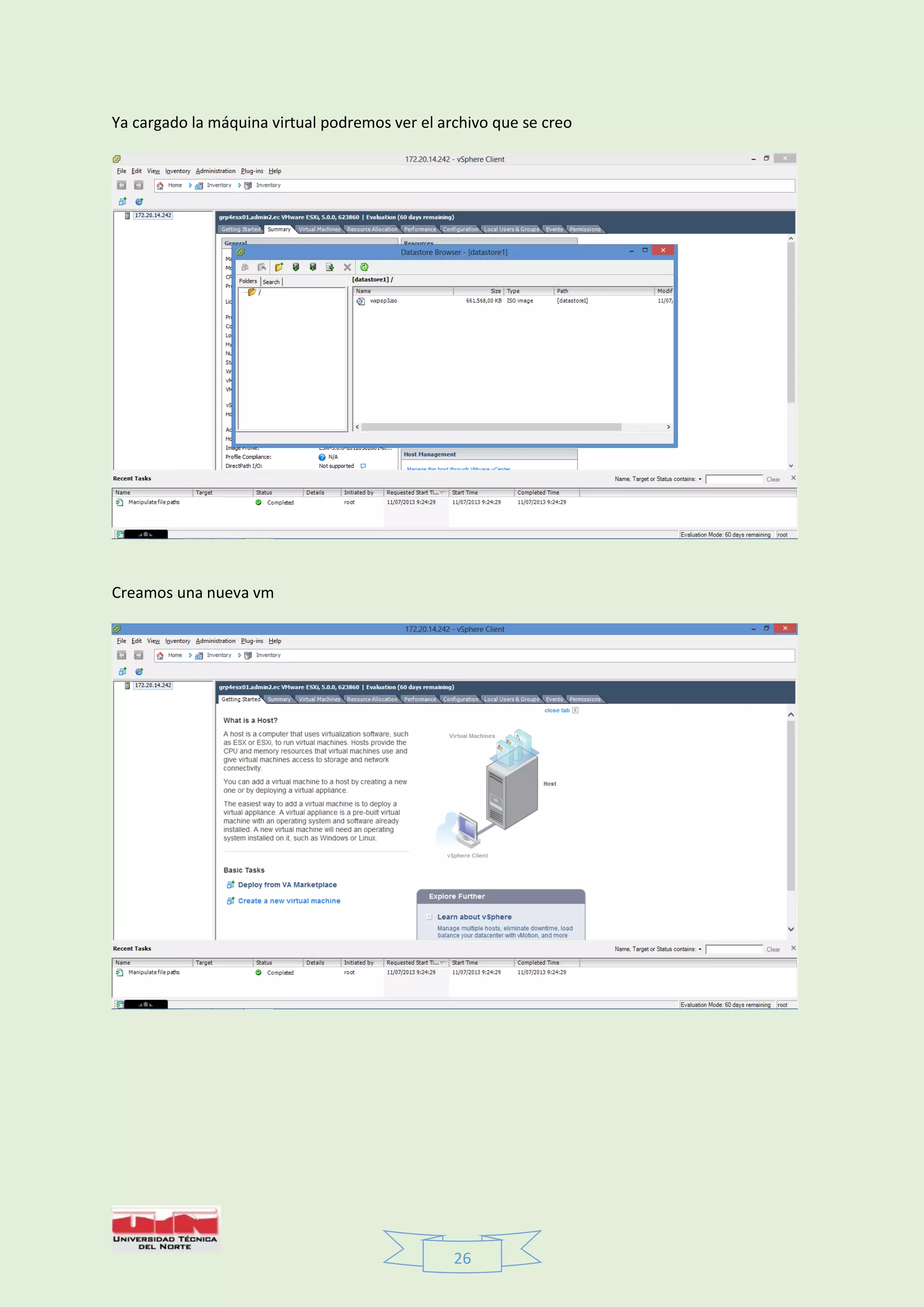

Ya cargado la máquina virtual podremos ver el archivo que se creo
Creamos una nueva vm
27

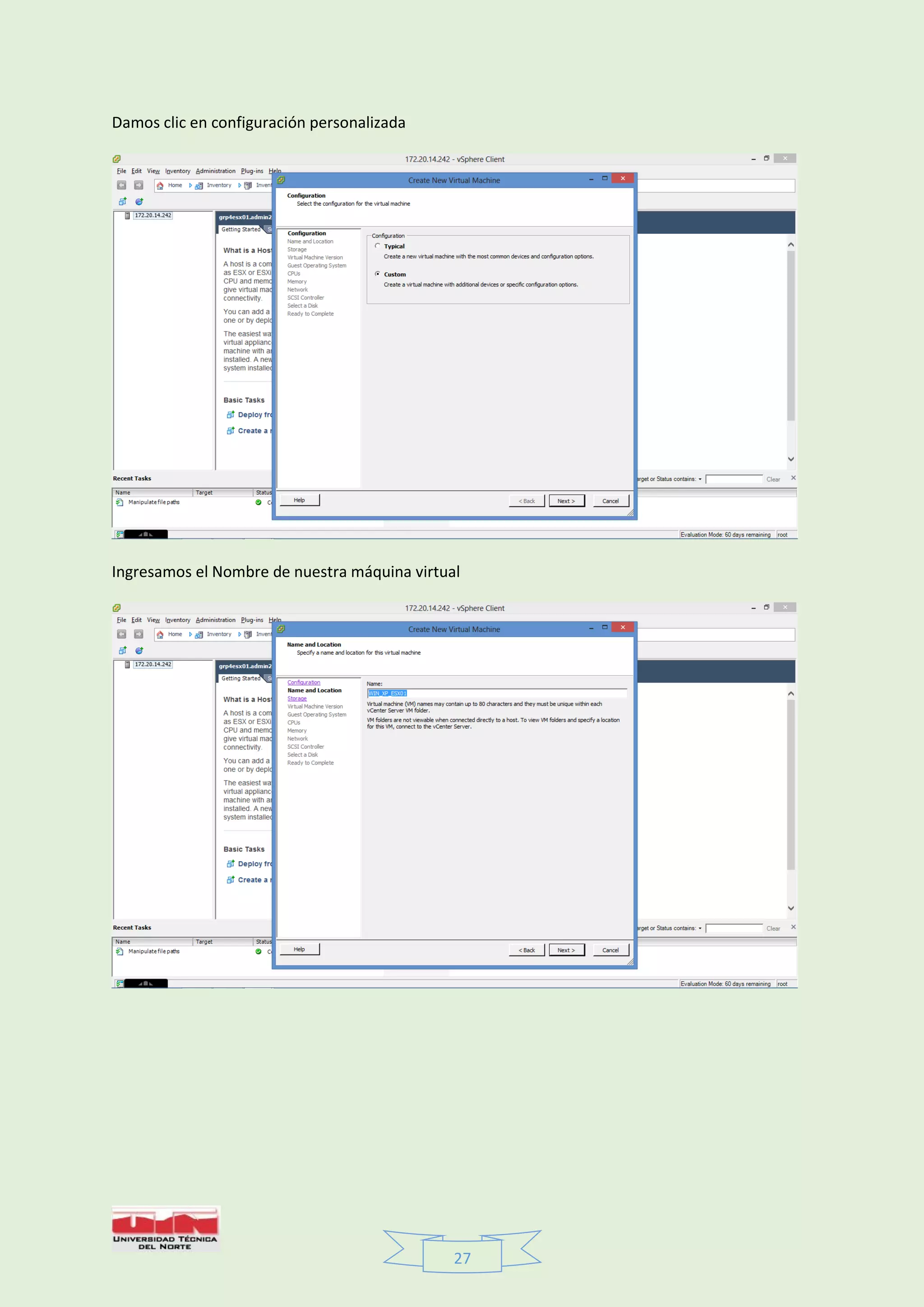

Damos clic en configuración personalizada
Ingresamos el Nombre de nuestra máquina virtual
28
Le damos el espacio requerido para nuestra VM
Indicamos que vamos a usar la versión 8 de dicha maquina virtual
29

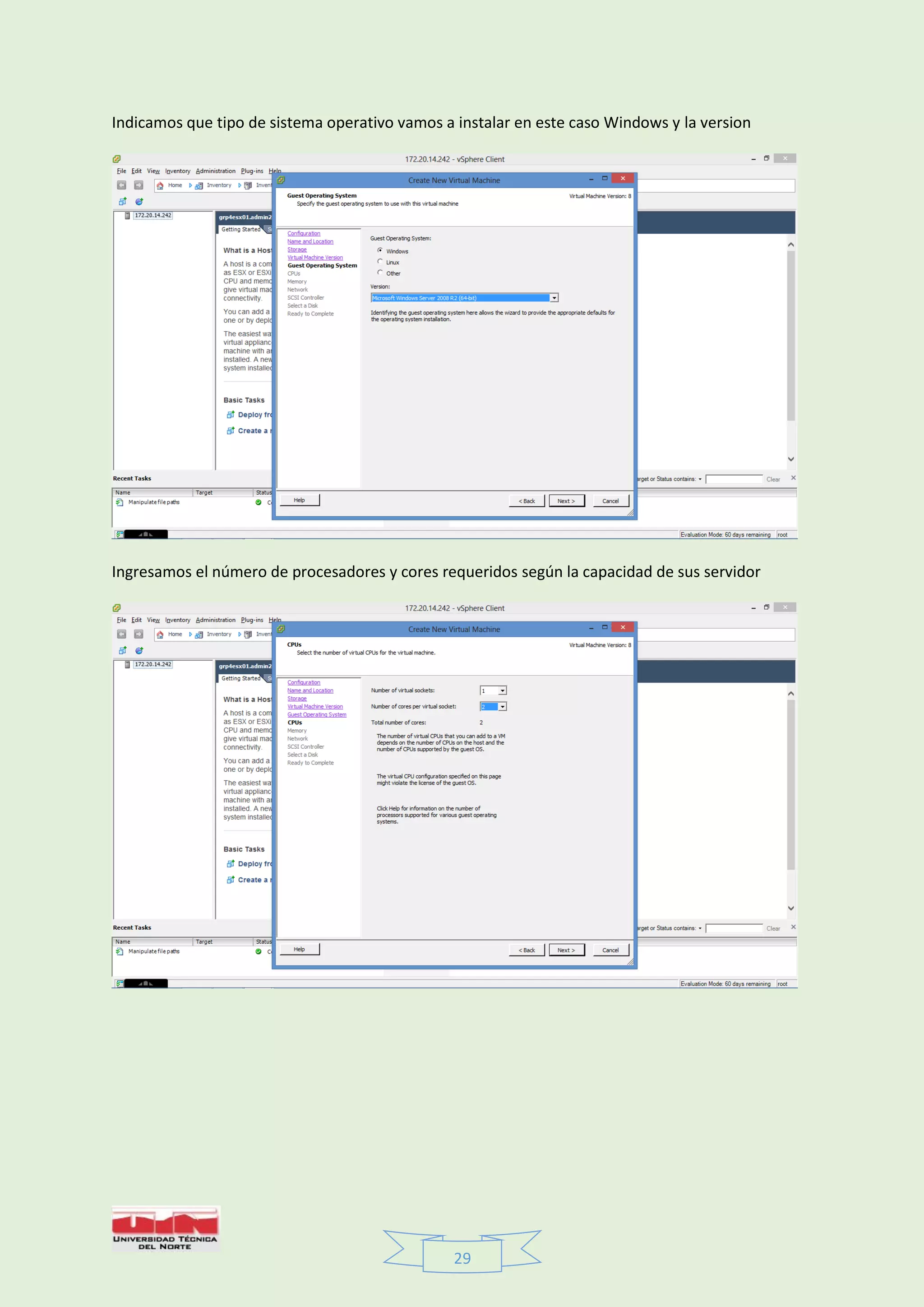

Indicamos que tipo de sistema operativo vamos a instalar en este caso Windows y la version
Ingresamos el número de procesadores y cores requeridos según la capacidad de sus servidor
30

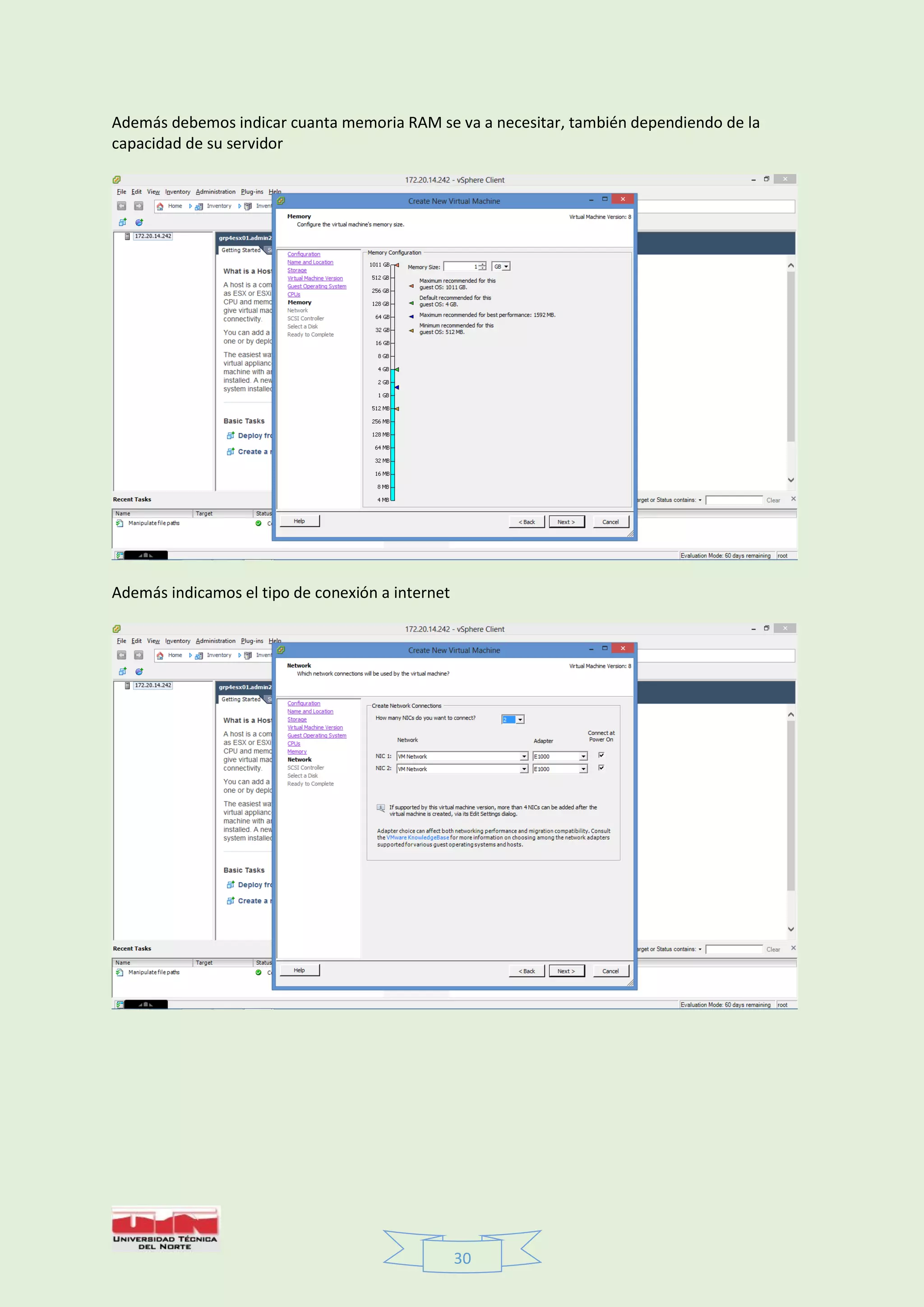

Además debemos indicar cuanta memoria RAM se va a necesitar, también dependiendo de la
capacidad de su servidor
Además indicamos el tipo de conexión a internet
31
También debemos indicar el controlador SCSI en este caso lógica
Escogemos un disco en este caso creamos uno virtual
32

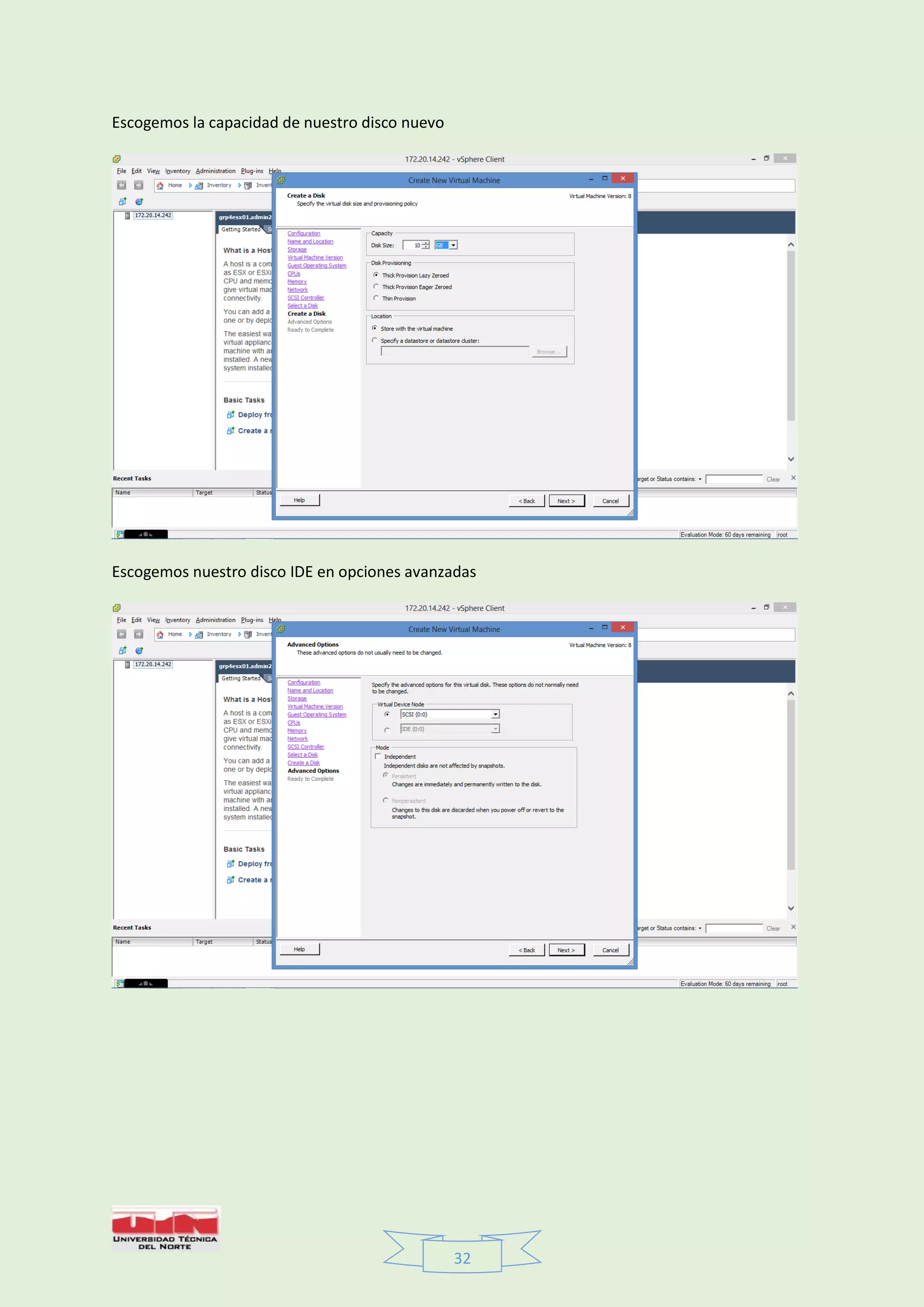

Escogemos la capacidad de nuestro disco nuevo
Escogemos nuestro disco IDE en opciones avanzadas
33

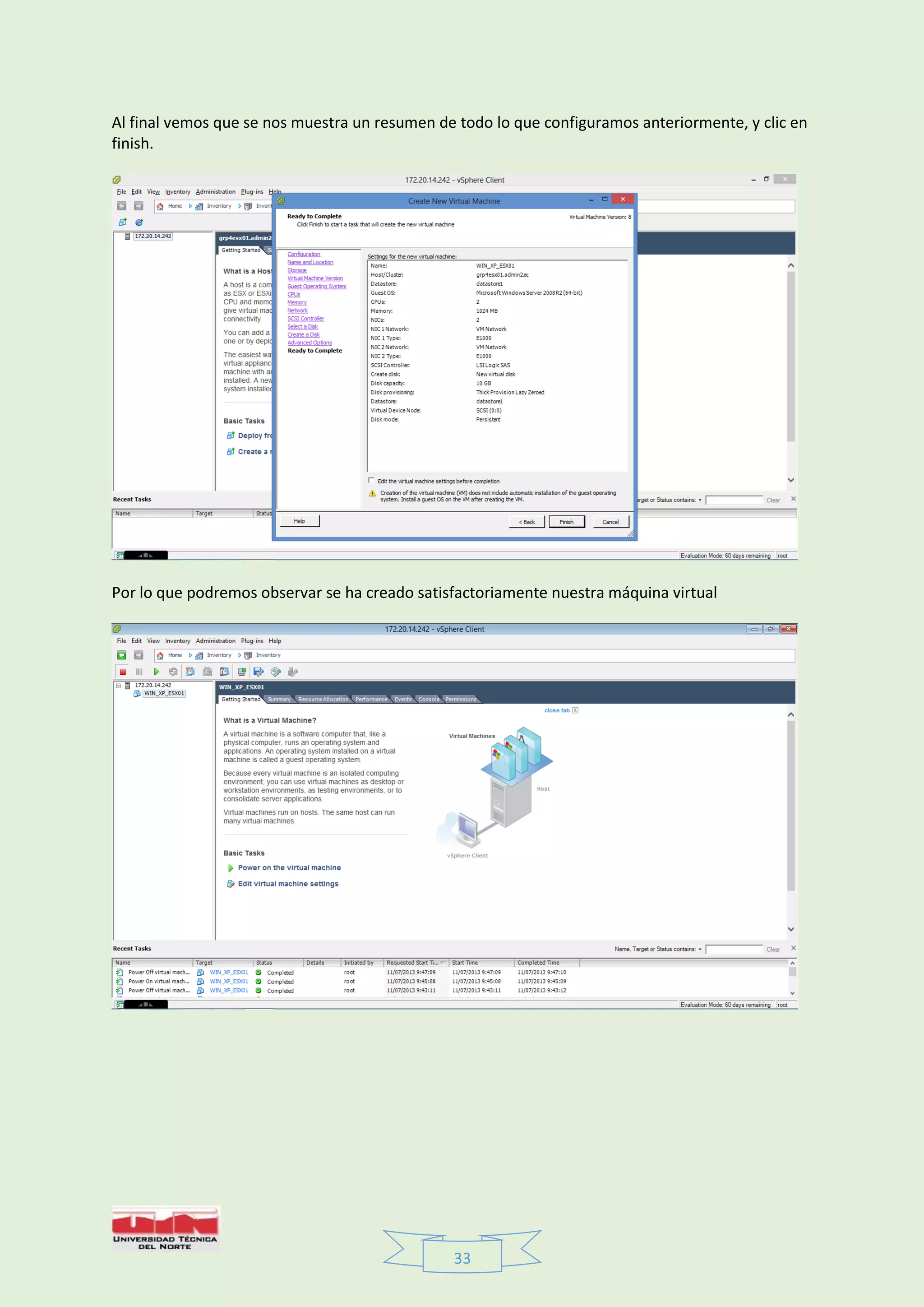

Al final vemos que se nos muestra un resumen de todo lo que configuramos anteriormente, y clic en
finish.
Por lo que podremos observar se ha creado satisfactoriamente nuestra máquina virtual
34

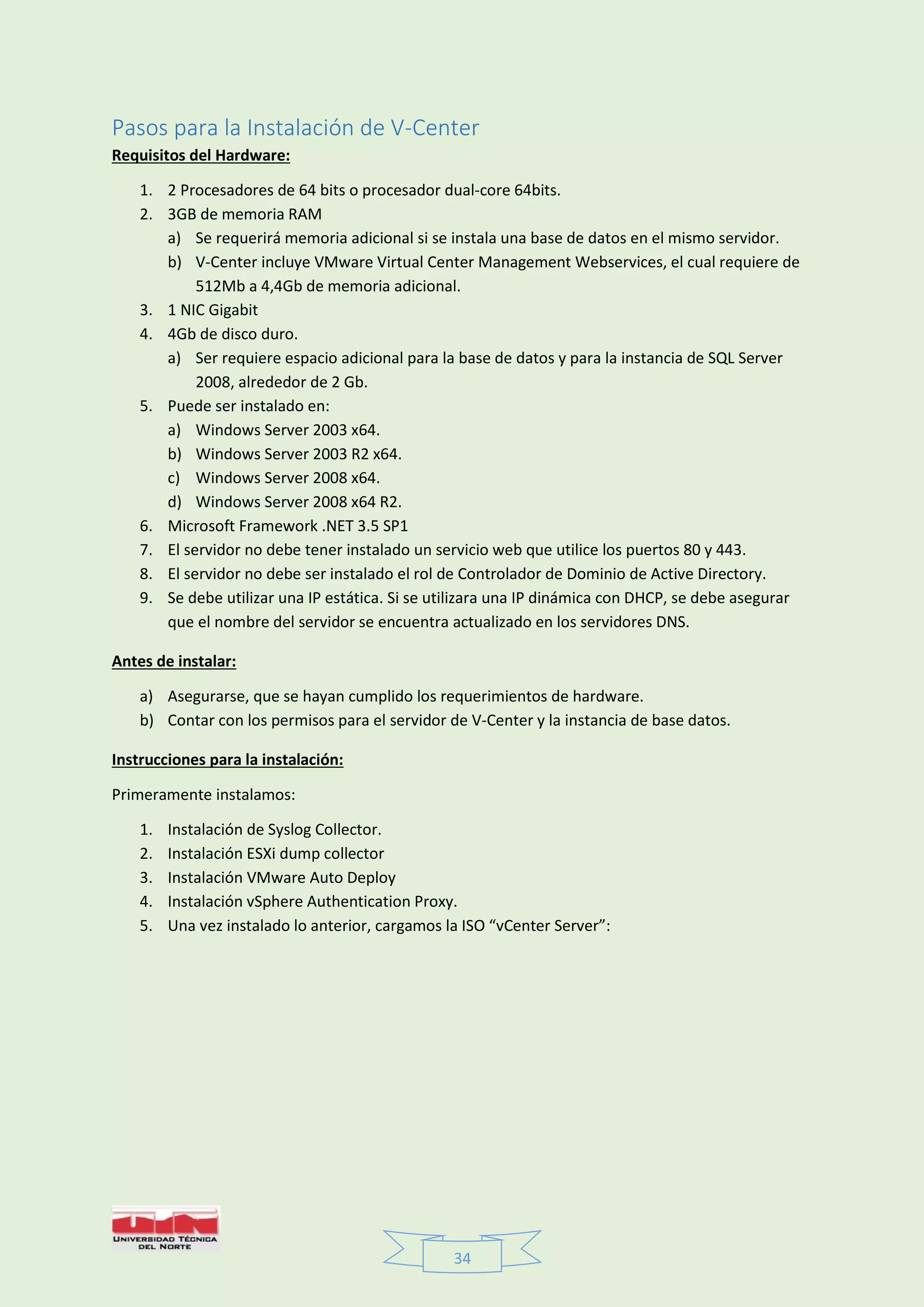

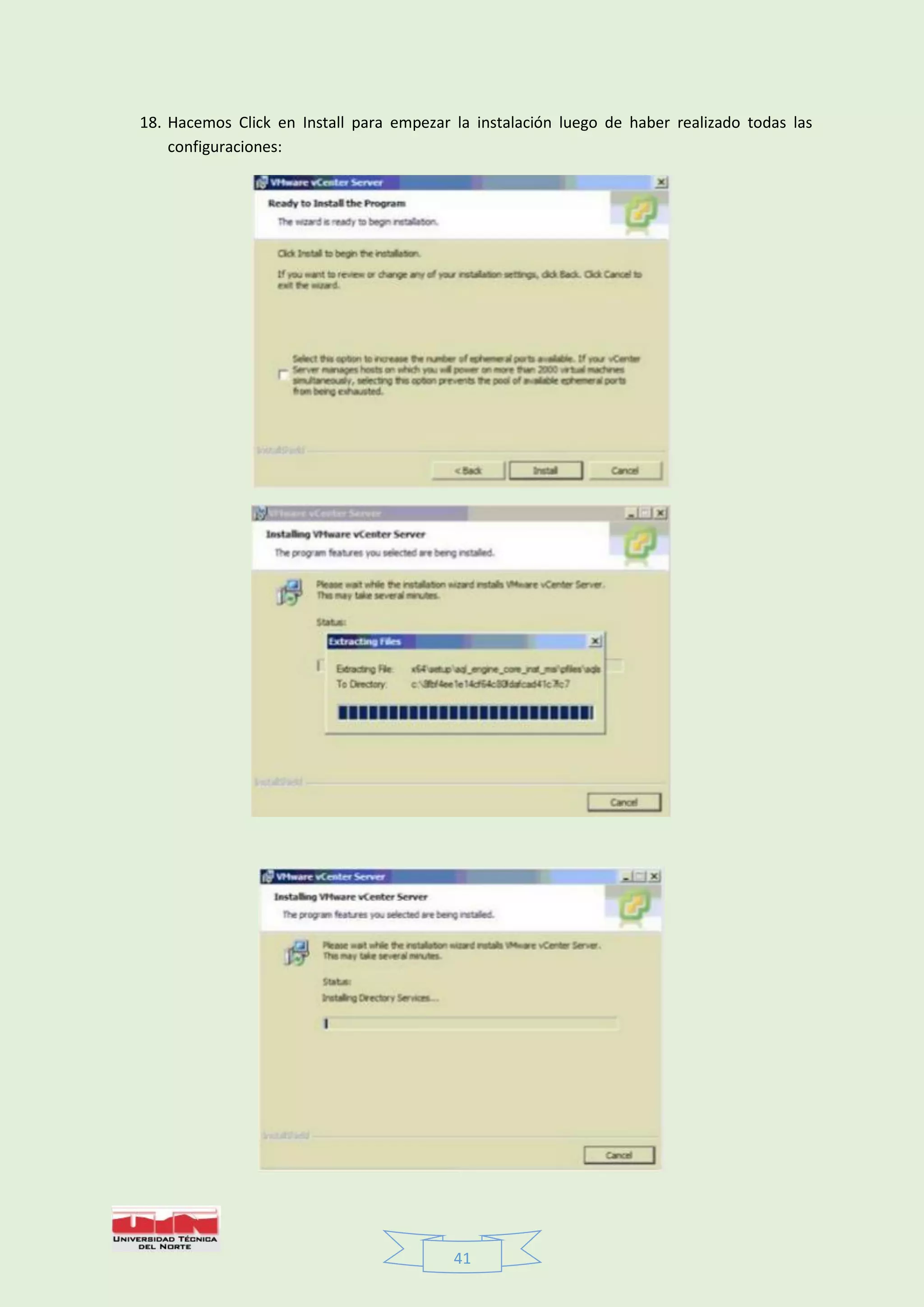

Pasos para la Instalación de V-Center
Requisitos del Hardware:
1. 2 Procesadores de 64 bits o procesador dual-core 64bits.
2. 3GB de memoria RAM
a) Se requerirá memoria adicional si se instala una base de datos en el mismo servidor.
b) V-Center incluye VMware Virtual Center Management Webservices, el cual requiere de
512Mb a 4,4Gb de memoria adicional.
3. 1 NIC Gigabit
4. 4Gb de disco duro.
a) Ser requiere espacio adicional para la base de datos y para la instancia de SQL Server
2008, alrededor de 2 Gb.
5. Puede ser instalado en:
a) Windows Server 2003 x64.
b) Windows Server 2003 R2 x64.
c) Windows Server 2008 x64.
d) Windows Server 2008 x64 R2.
6. Microsoft Framework .NET 3.5 SP1
7. El servidor no debe tener instalado un servicio web que utilice los puertos 80 y 443.
8. El servidor no debe ser instalado el rol de Controlador de Dominio de Active Directory.
9. Se debe utilizar una IP estática. Si se utilizara una IP dinámica con DHCP, se debe asegurar
que el nombre del servidor se encuentra actualizado en los servidores DNS.
Antes de instalar:
a) Asegurarse, que se hayan cumplido los requerimientos de hardware.
b) Contar con los permisos para el servidor de V-Center y la instancia de base datos.
Instrucciones para la instalación:
Primeramente instalamos:
1. Instalación de Syslog Collector.
2. Instalación ESXi dump collector
3. Instalación VMware Auto Deploy
4. Instalación vSphere Authentication Proxy.
5. Una vez instalado lo anterior, cargamos la ISO “vCenter Server”:
35

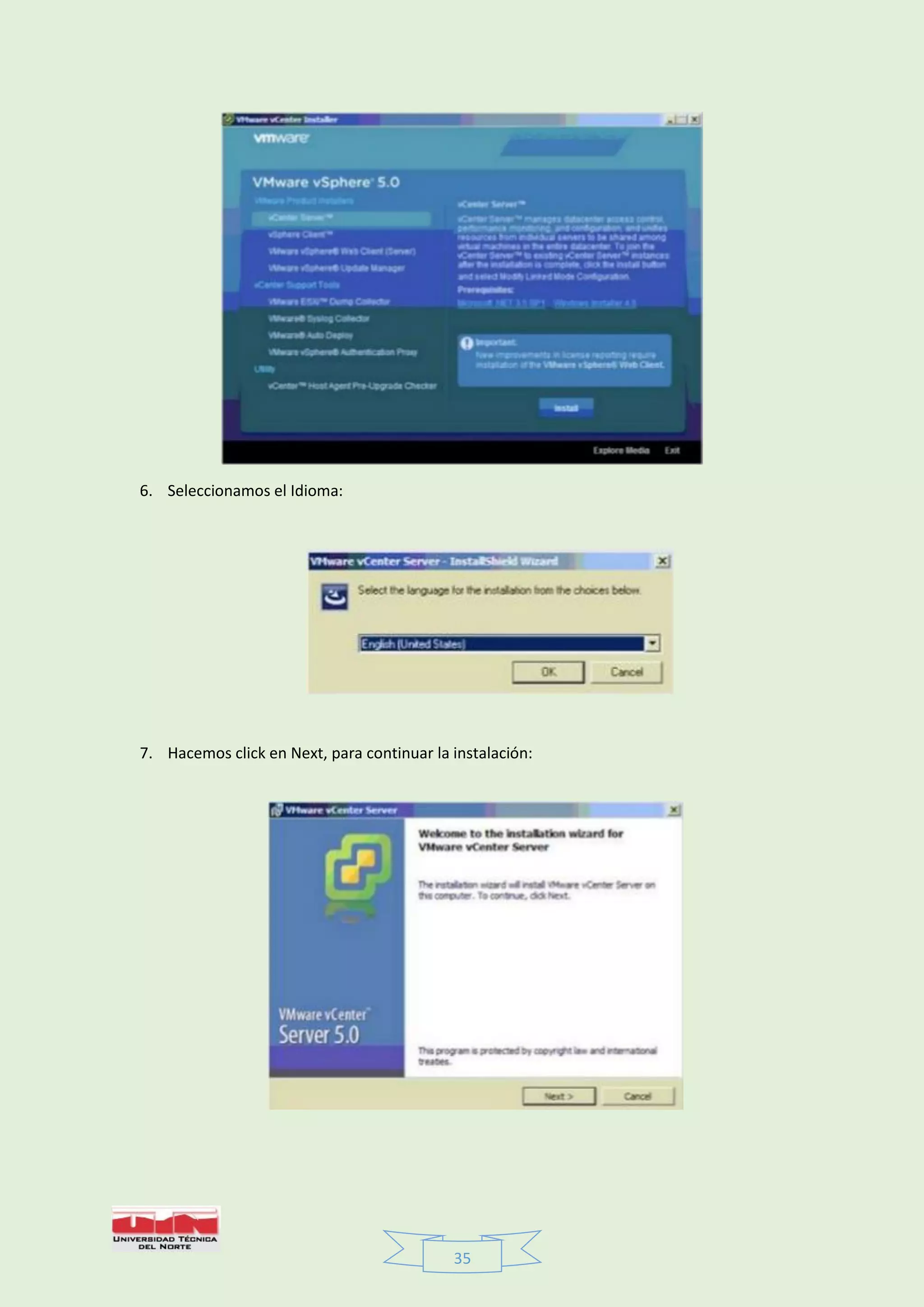

6. Seleccionamos el Idioma:
7. Hacemos click en Next, para continuar la instalación:
36

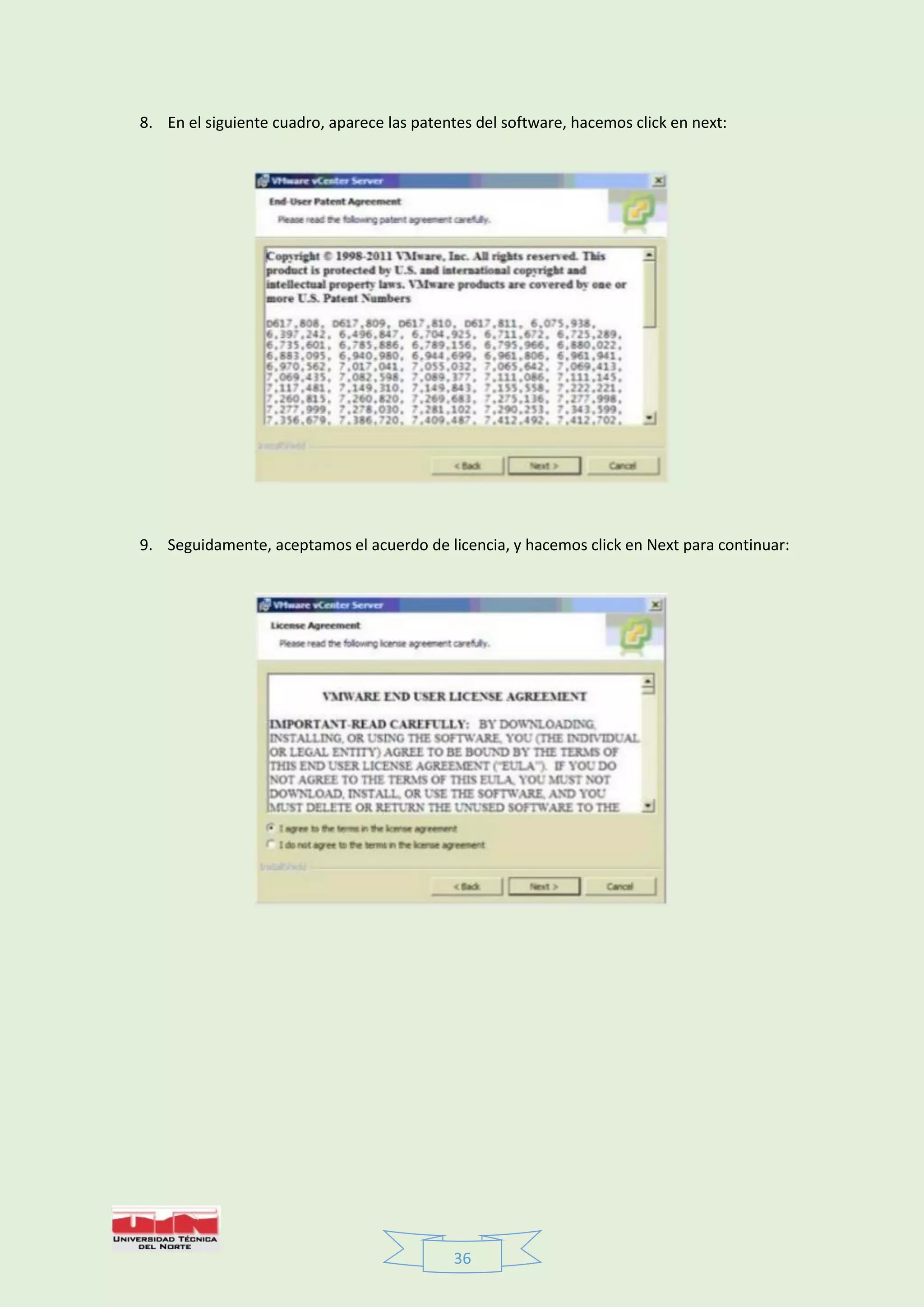

8. En el siguiente cuadro, aparece las patentes del software, hacemos click en next:
9. Seguidamente, aceptamos el acuerdo de licencia, y hacemos click en Next para continuar:
37

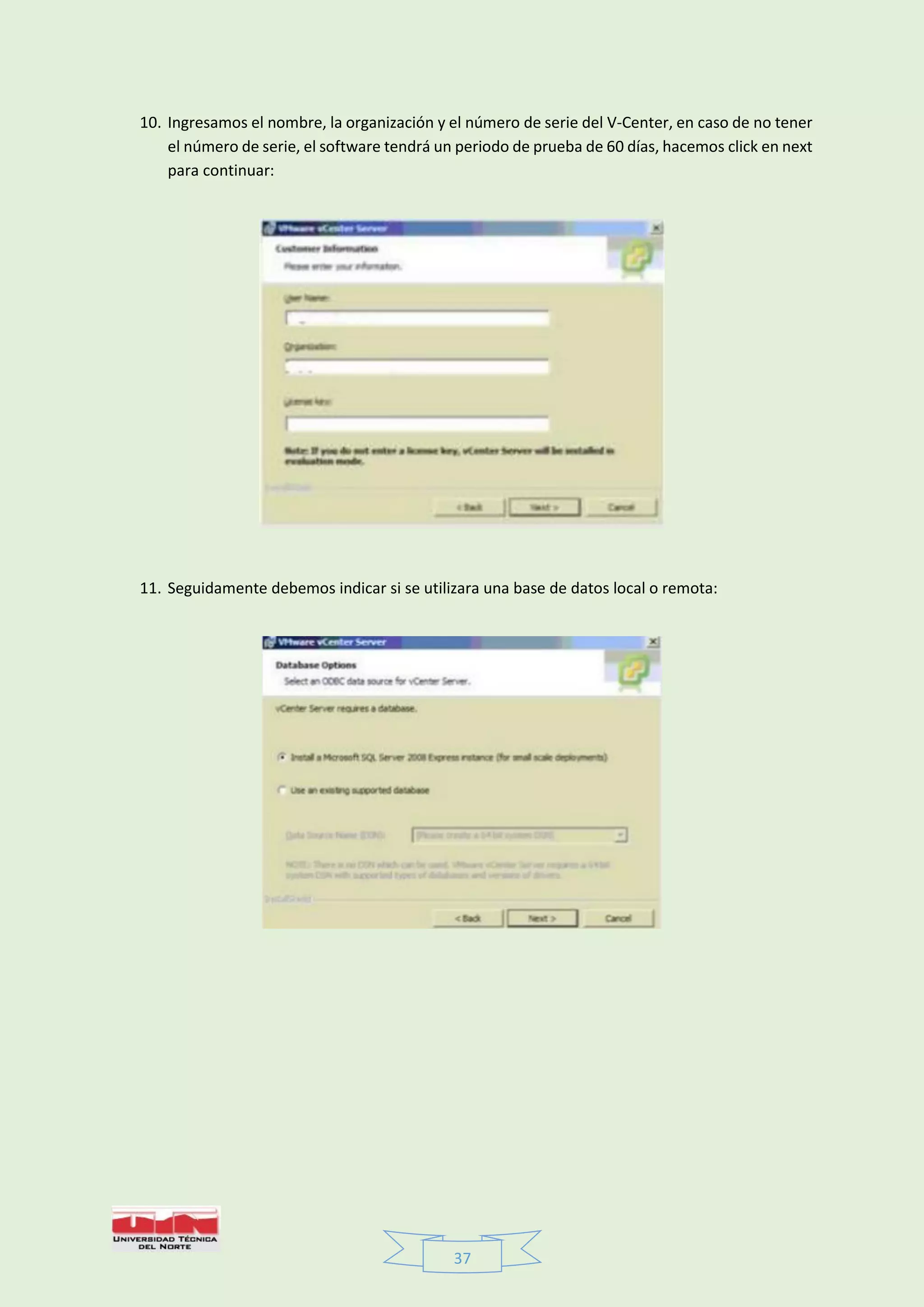

10. Ingresamos el nombre, la organización y el número de serie del V-Center, en caso de no tener
el número de serie, el software tendrá un periodo de prueba de 60 días, hacemos click en next
para continuar:
11. Seguidamente debemos indicar si se utilizara una base de datos local o remota:
38

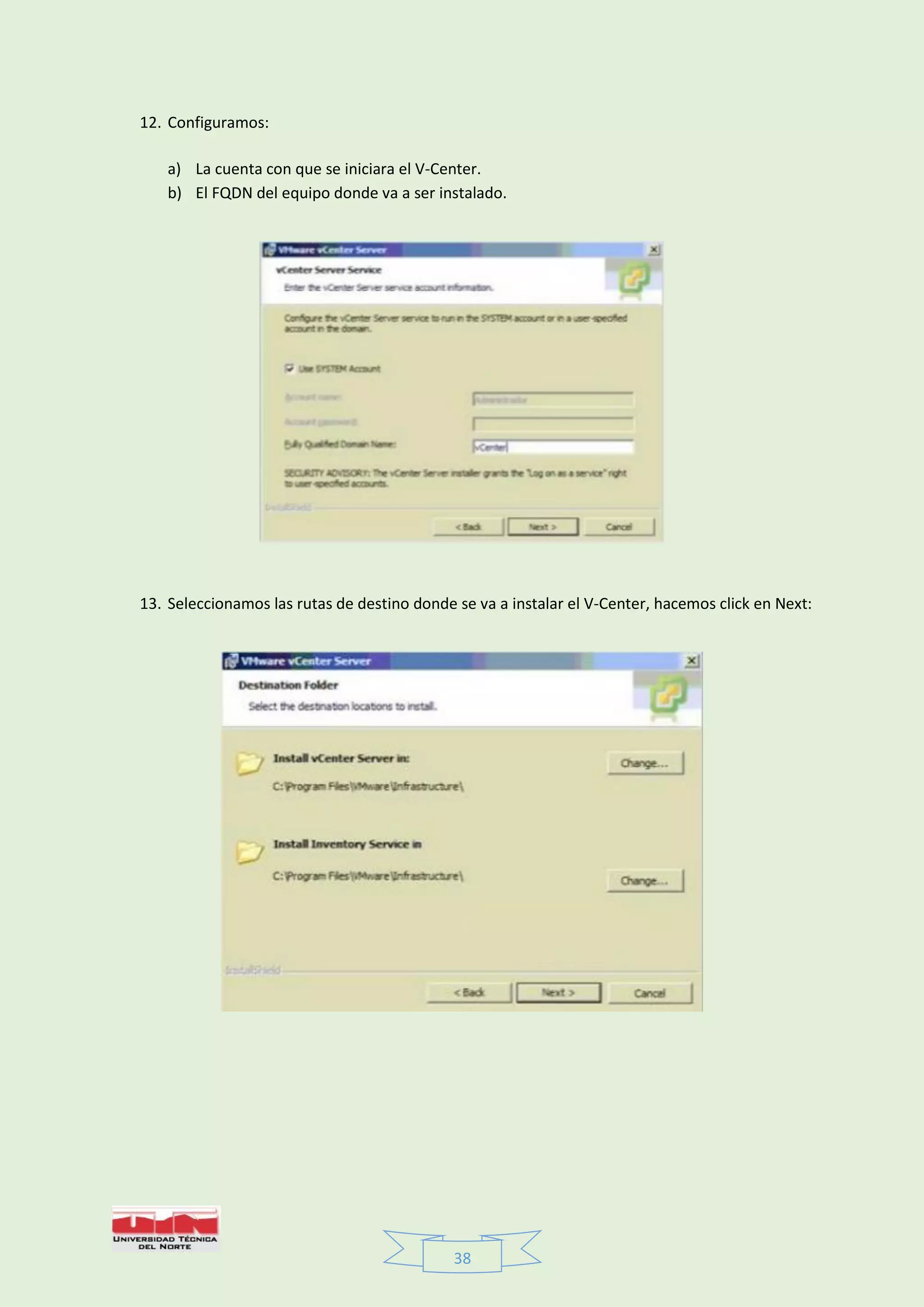

12. Configuramos:
a) La cuenta con que se iniciara el V-Center.
b) El FQDN del equipo donde va a ser instalado.
13. Seleccionamos las rutas de destino donde se va a instalar el V-Center, hacemos click en Next:
39

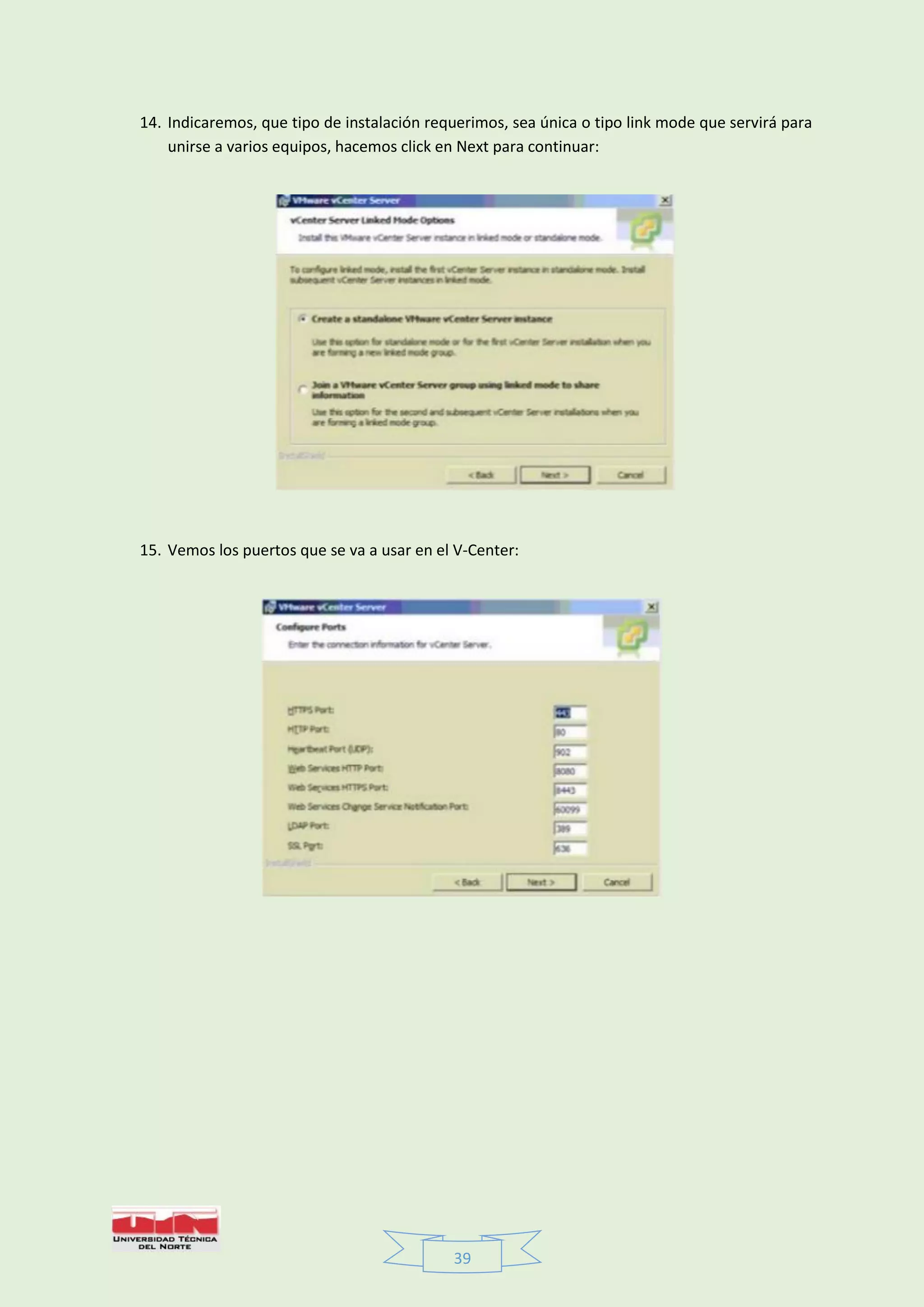

14. Indicaremos, que tipo de instalación requerimos, sea única o tipo link mode que servirá para
unirse a varios equipos, hacemos click en Next para continuar:
15. Vemos los puertos que se va a usar en el V-Center:
40

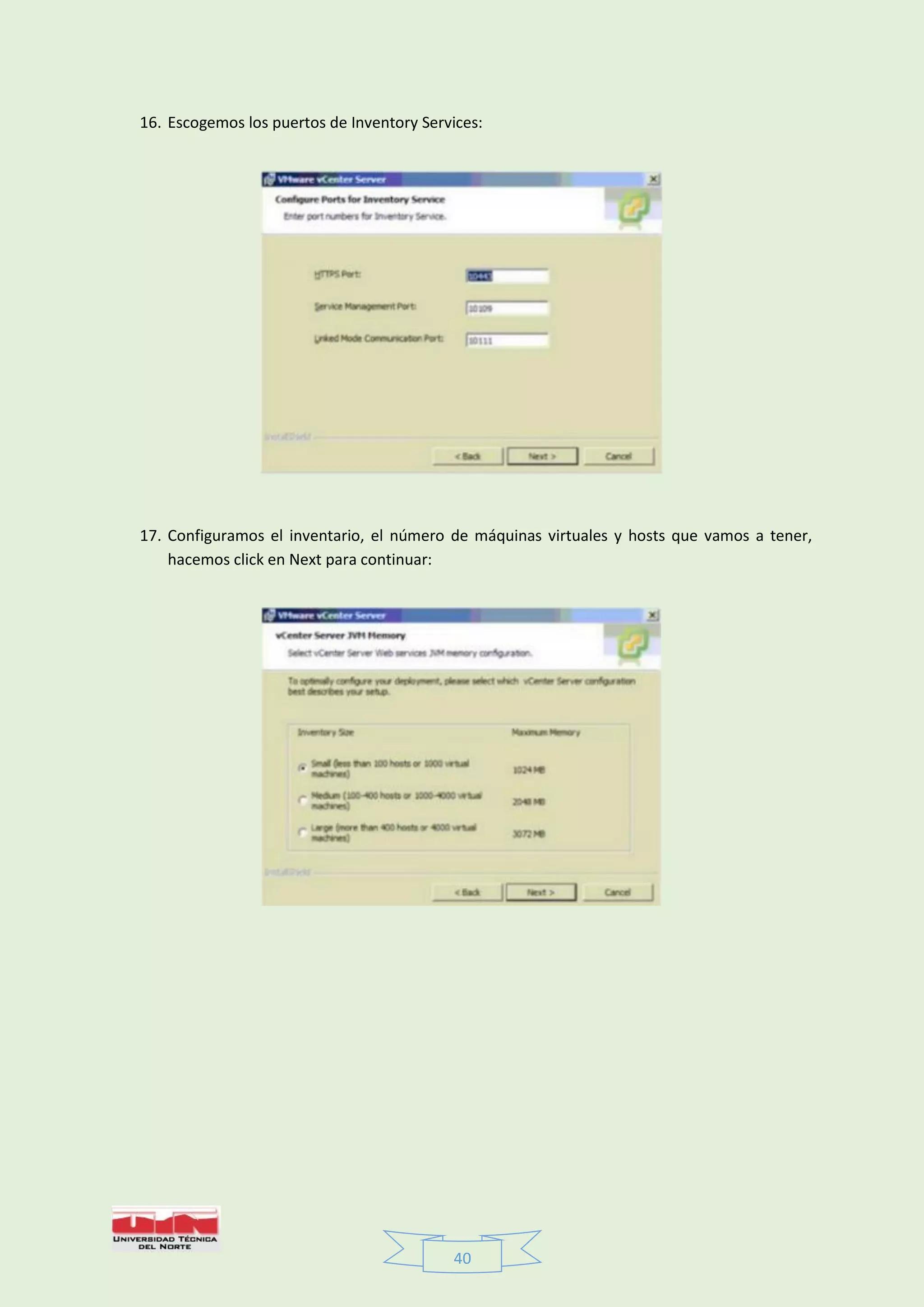

16. Escogemos los puertos de Inventory Services:
17. Configuramos el inventario, el número de máquinas virtuales y hosts que vamos a tener,
hacemos click en Next para continuar:
41
18. Hacemos Click en Install para empezar la instalación luego de haber realizado todas las
configuraciones:
42

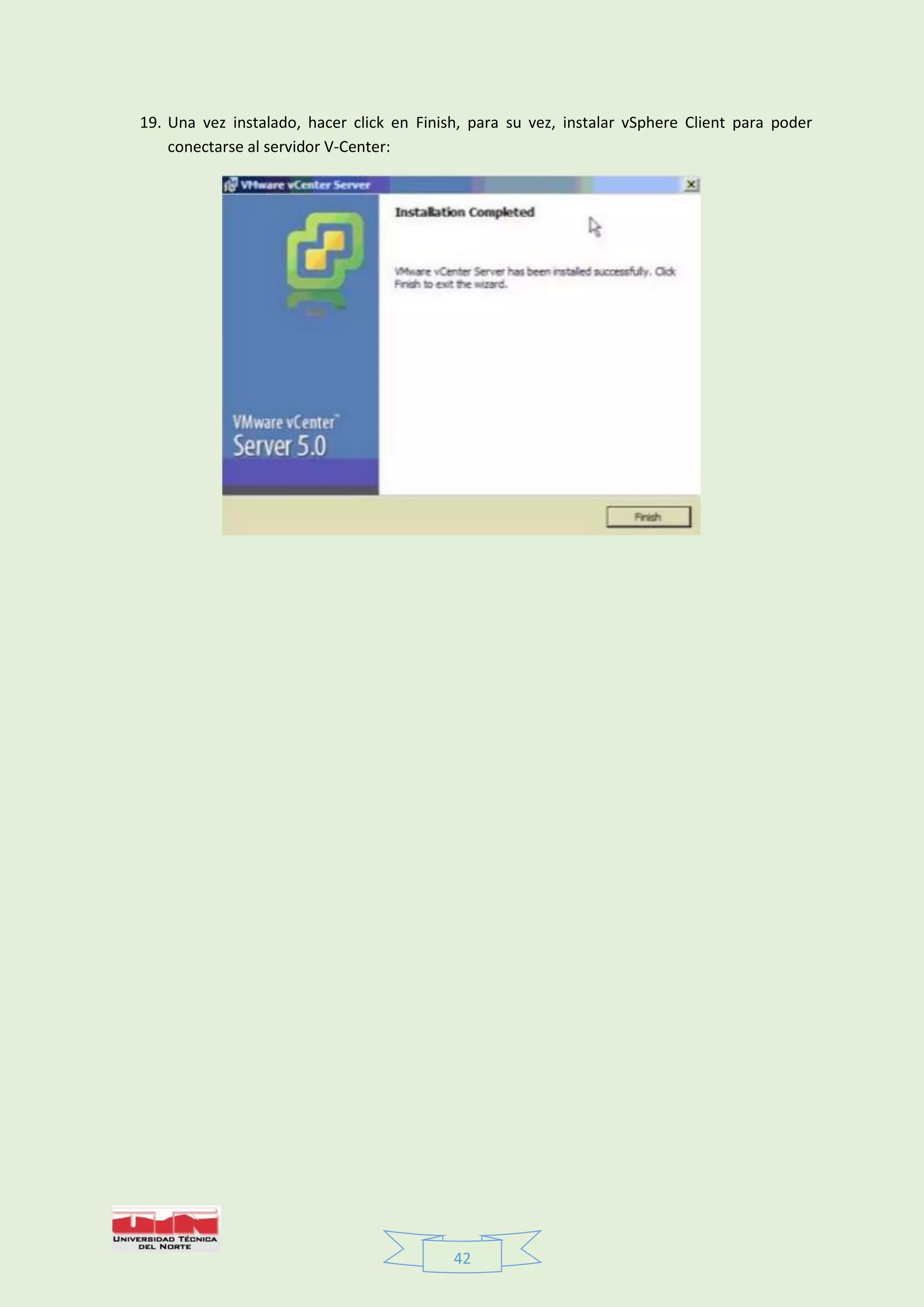

19. Una vez instalado, hacer click en Finish, para su vez, instalar vSphere Client para poder
conectarse al servidor V-Center:
43
Pasos para la configuración del Kernel
1) debemos abrir VClient y luego irnos a hosts and clusters
2) luego de esto podemos observar las tarjetas de networking de los 2 ESX
44

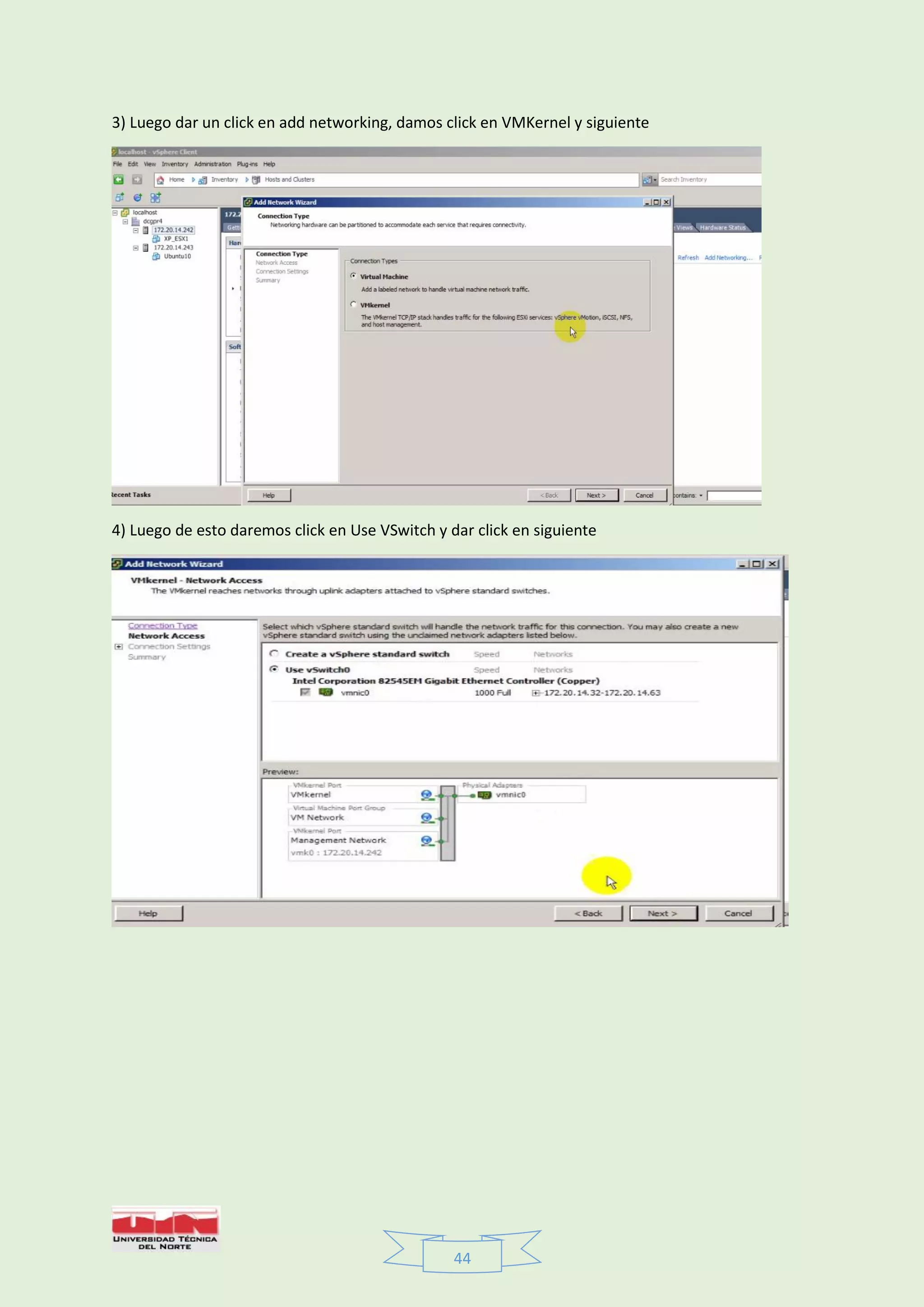

3) Luego dar un click en add networking, damos click en VMKernel y siguiente
4) Luego de esto daremos click en Use VSwitch y dar click en siguiente
45

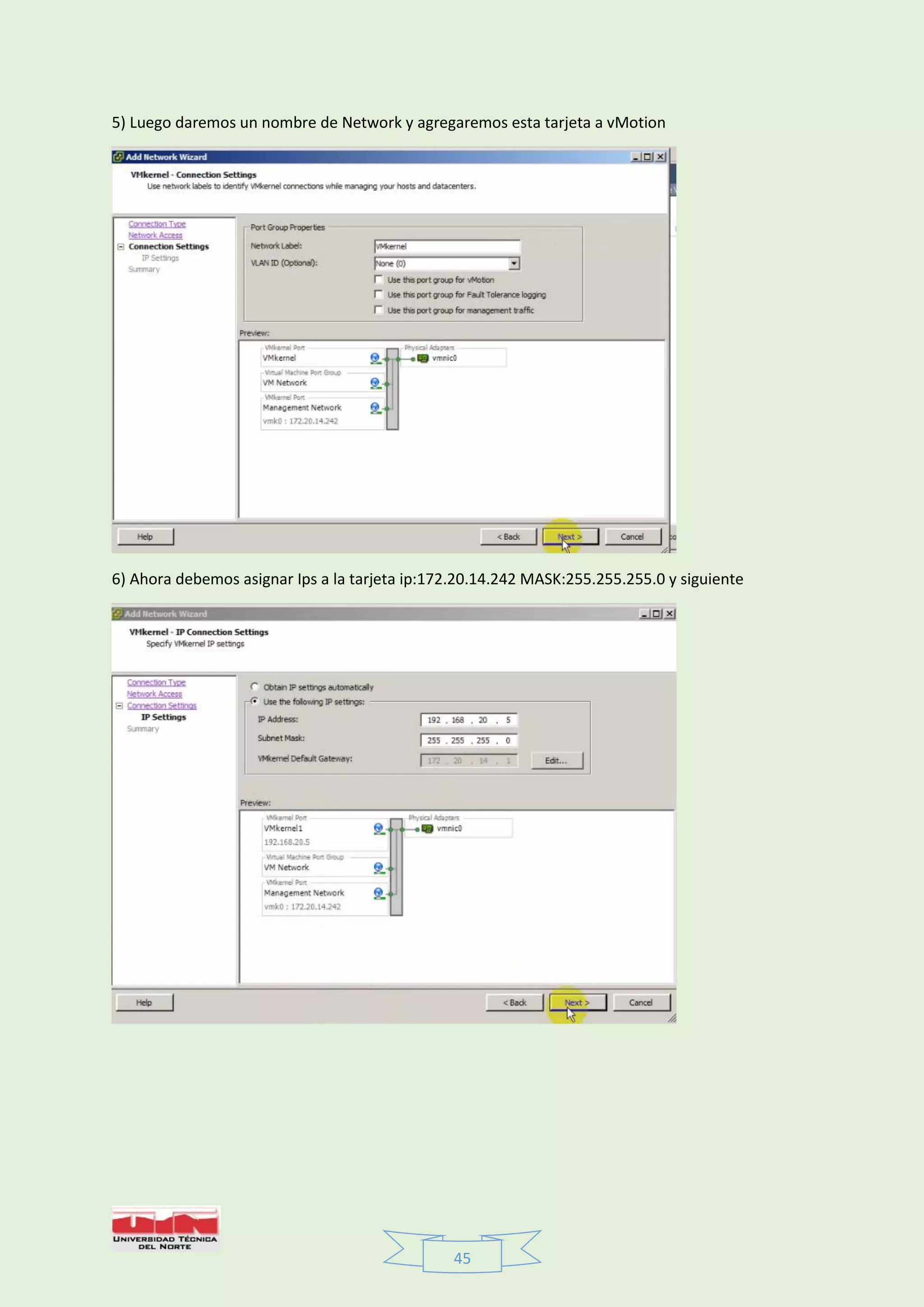

5) Luego daremos un nombre de Network y agregaremos esta tarjeta a vMotion
6) Ahora debemos asignar Ips a la tarjeta ip:172.20.14.242 MASK:255.255.255.0 y siguiente
46

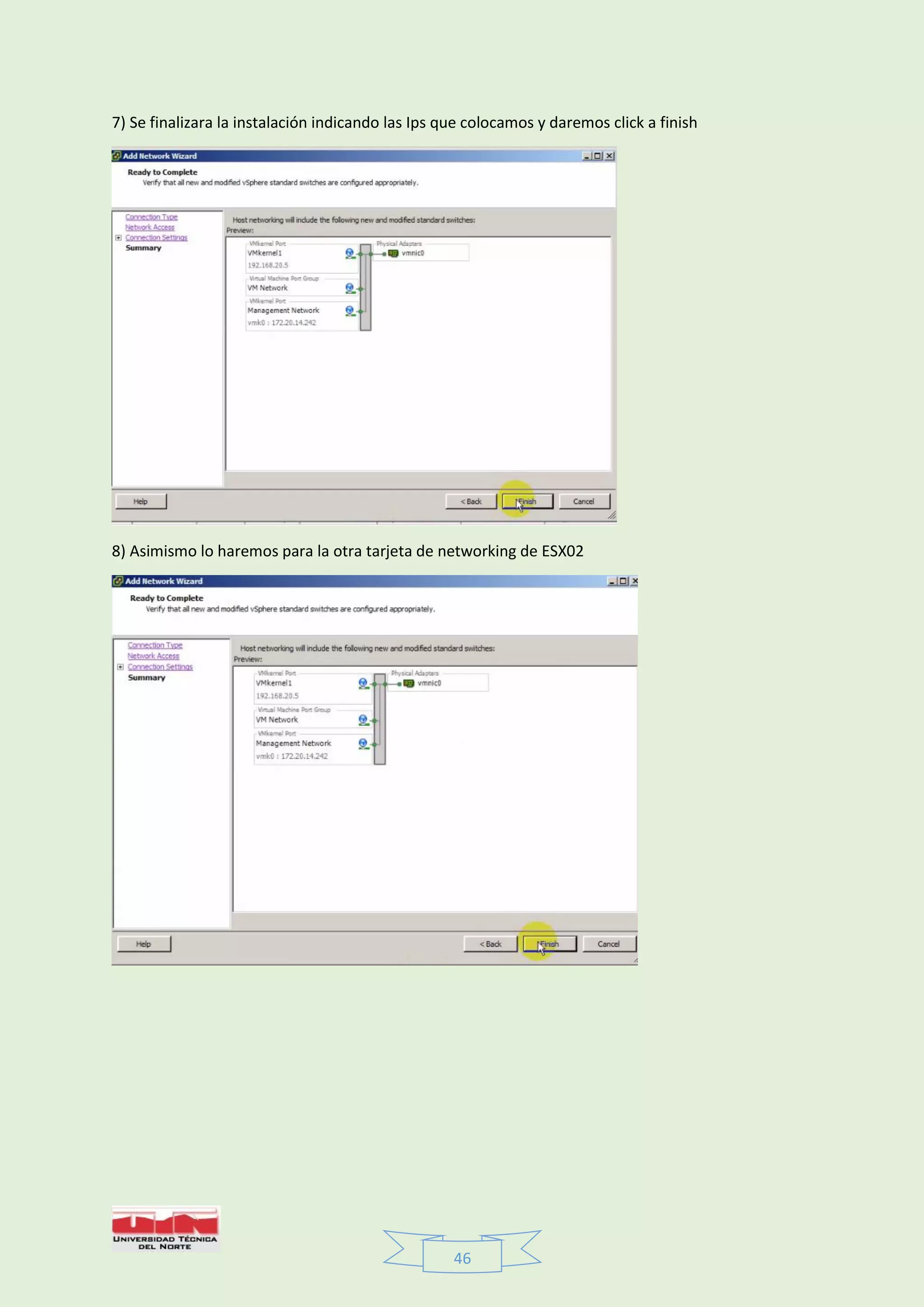

7) Se finalizara la instalación indicando las Ips que colocamos y daremos click a finish
8) Asimismo lo haremos para la otra tarjeta de networking de ESX02
47

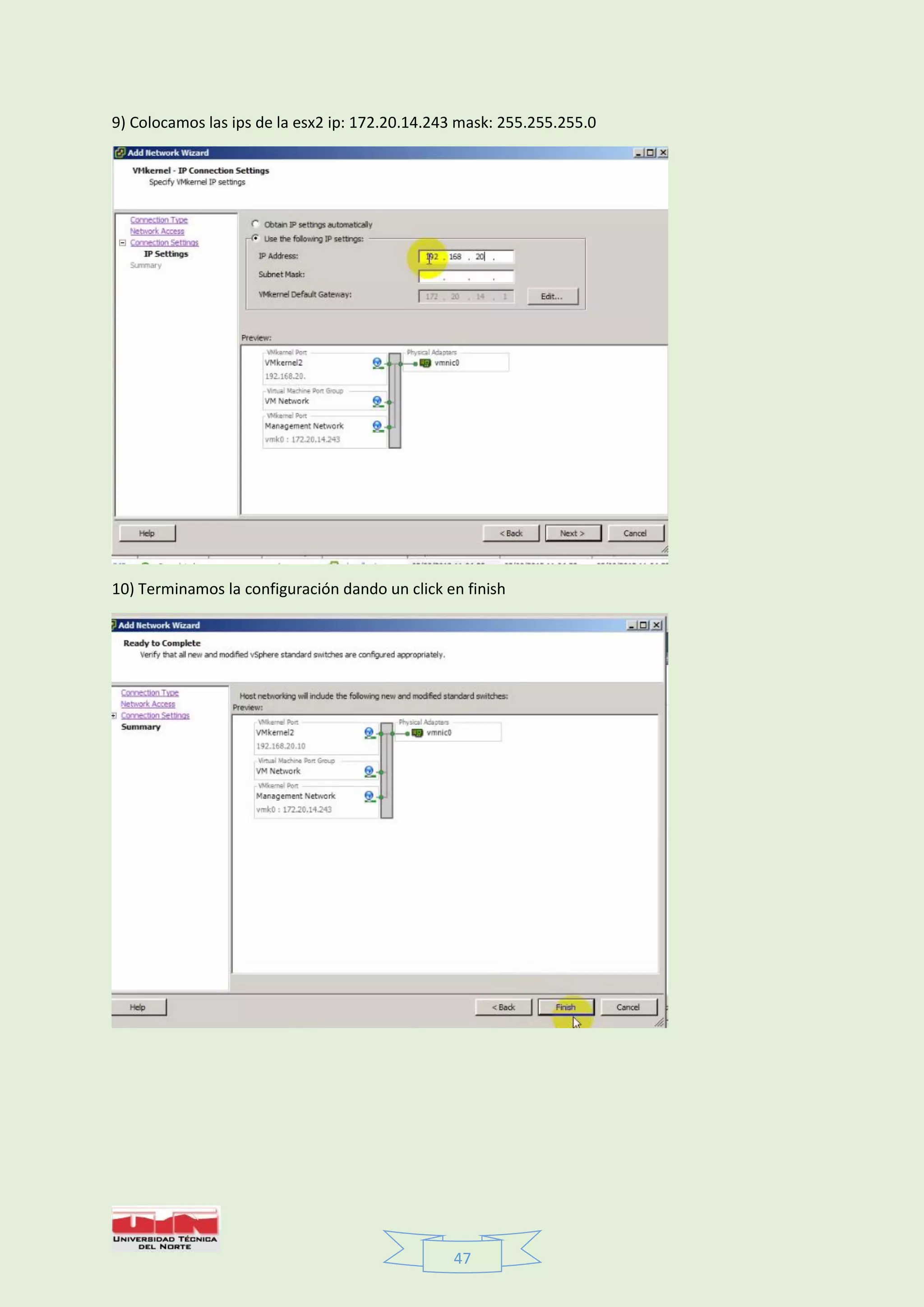

9) Colocamos las ips de la esx2 ip: 172.20.14.243 mask: 255.255.255.0
10) Terminamos la configuración dando un click en finish
48
11) por lo cual debe quedar así con sus ips ya configuradas
Pasos para la configuración del Storage
1) Debemos ingresar a través de VClient
49

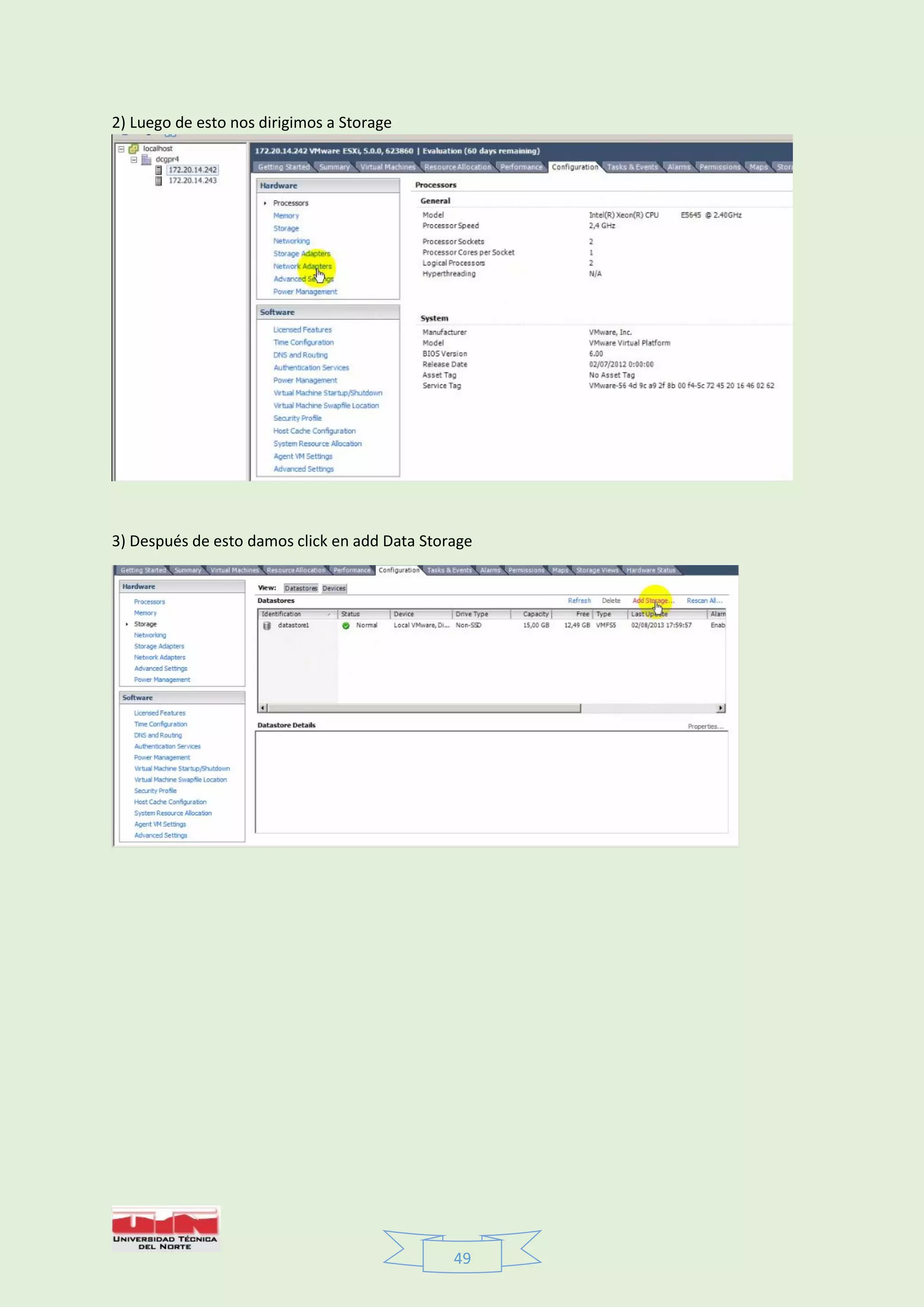

2) Luego de esto nos dirigimos a Storage
3) Después de esto damos click en add Data Storage
50

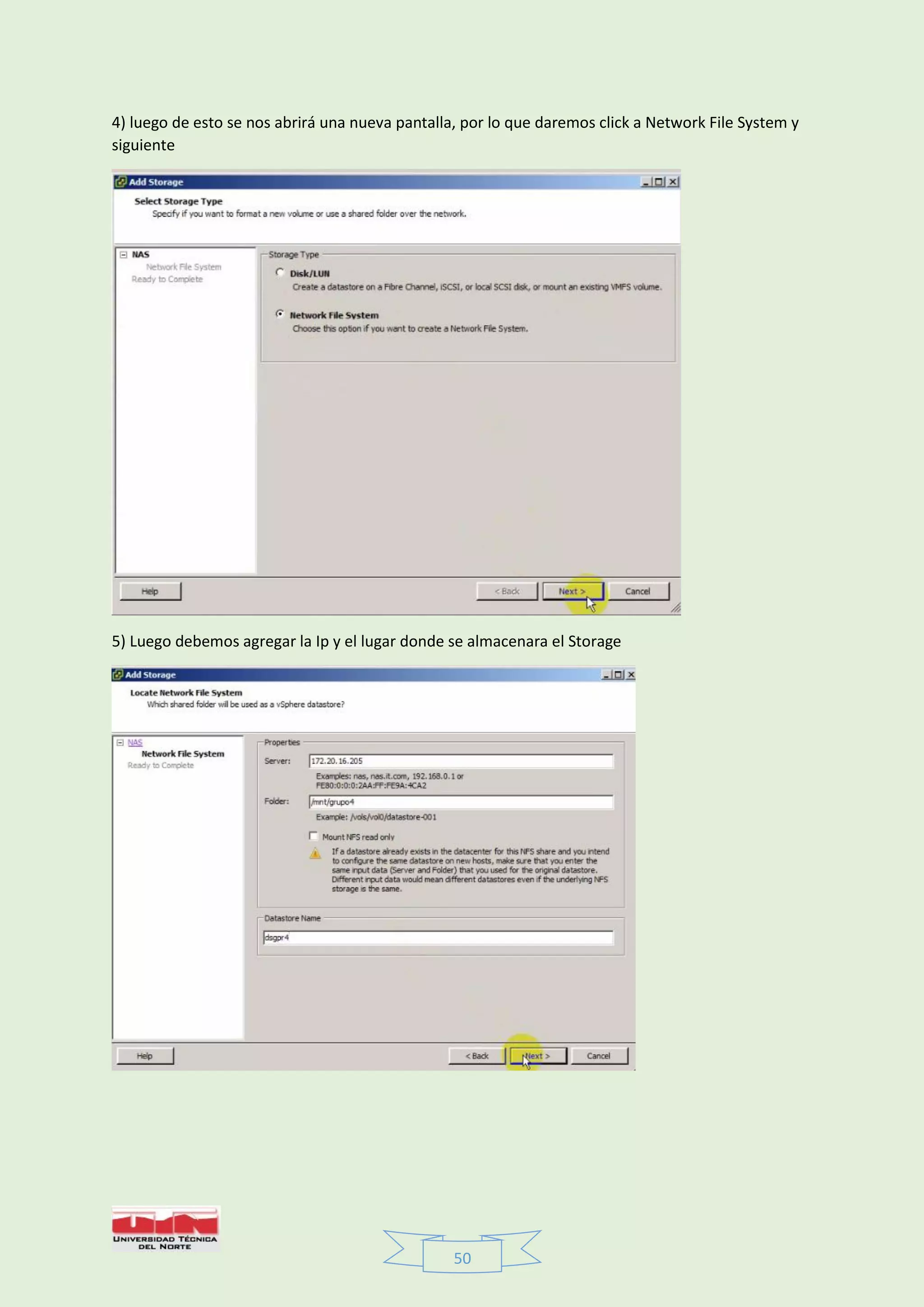

4) luego de esto se nos abrirá una nueva pantalla, por lo que daremos click a Network File System y
siguiente
5) Luego debemos agregar la Ip y el lugar donde se almacenara el Storage
51

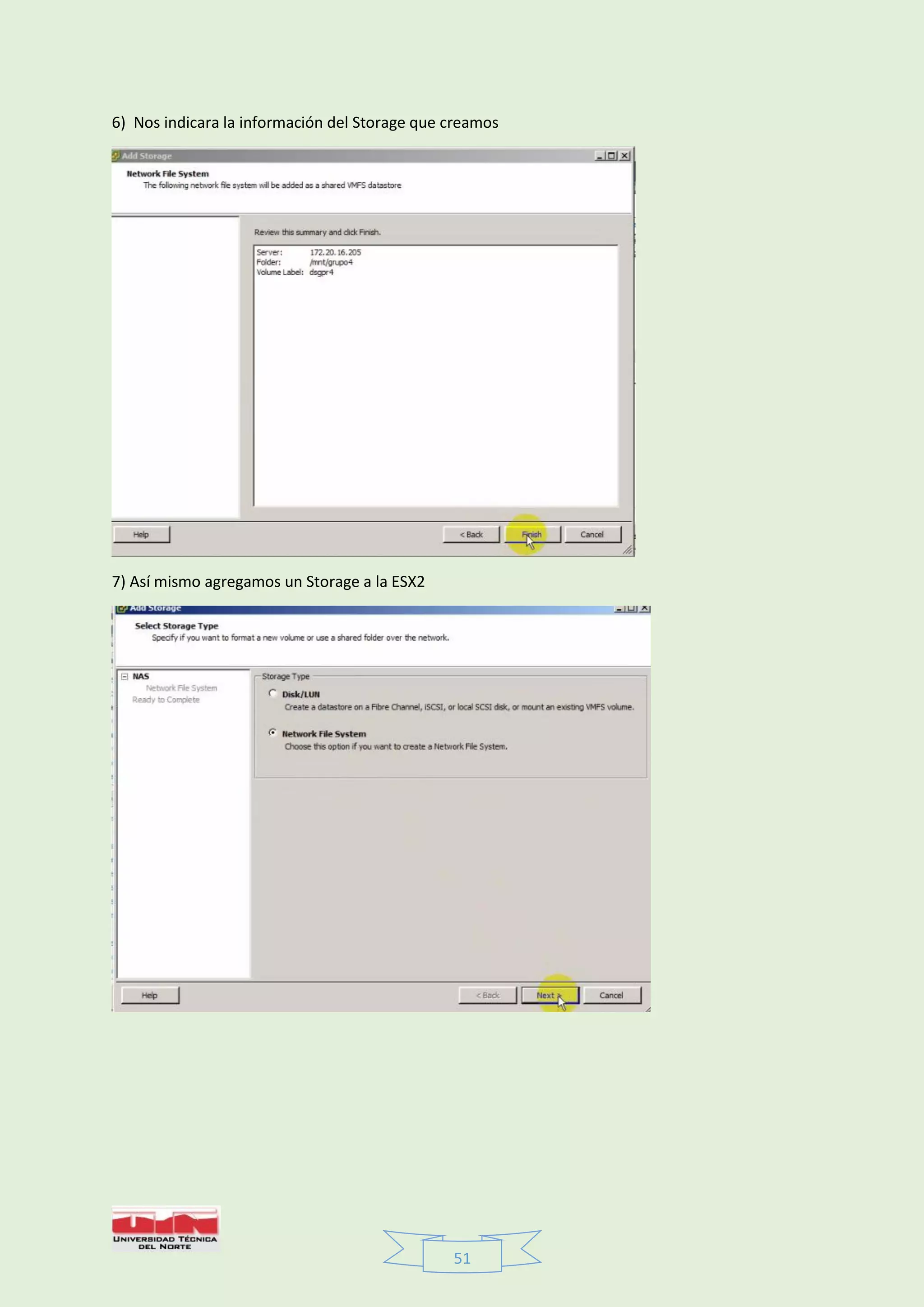

6) Nos indicara la información del Storage que creamos
7) Así mismo agregamos un Storage a la ESX2
52

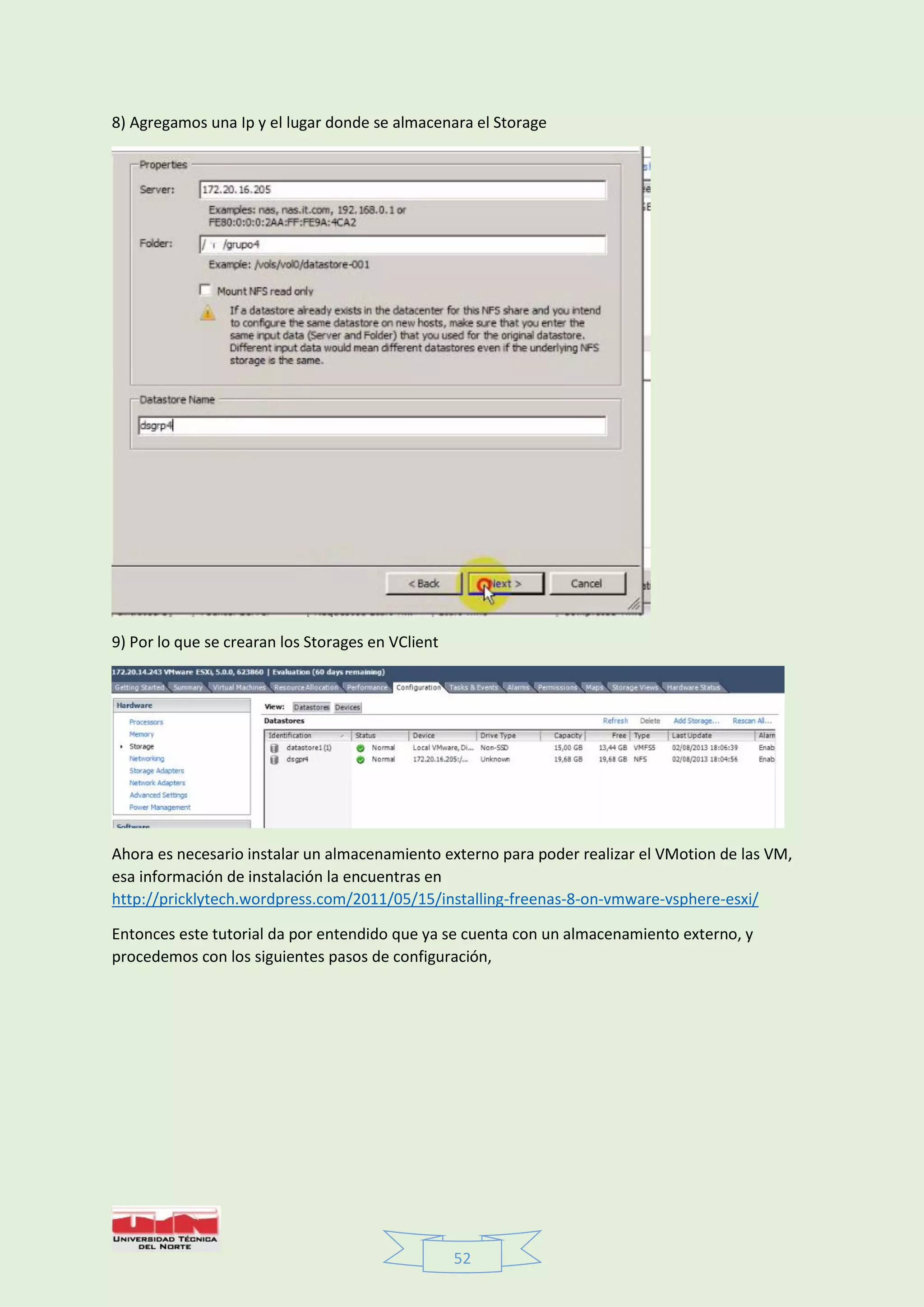

8) Agregamos una Ip y el lugar donde se almacenara el Storage
9) Por lo que se crearan los Storages en VClient
Ahora es necesario instalar un almacenamiento externo para poder realizar el VMotion de las VM,
esa información de instalación la encuentras en
http://pricklytech.wordpress.com/2011/05/15/installing-freenas-8-on-vmware-vsphere-esxi/
Entonces este tutorial da por entendido que ya se cuenta con un almacenamiento externo, y
procedemos con los siguientes pasos de configuración,
53
Configuración de FreeNAS
Ingresamos a nuestro navegador con la IP que se nos proporciona al momento de iniciar nuestra
máquina virtual de freenas, en mi caso es 172.20.16.205, aquí nos vamos a storage, y procedemos a
añadir un nuevo volumen
Ahora damos los permisos respectivos
54

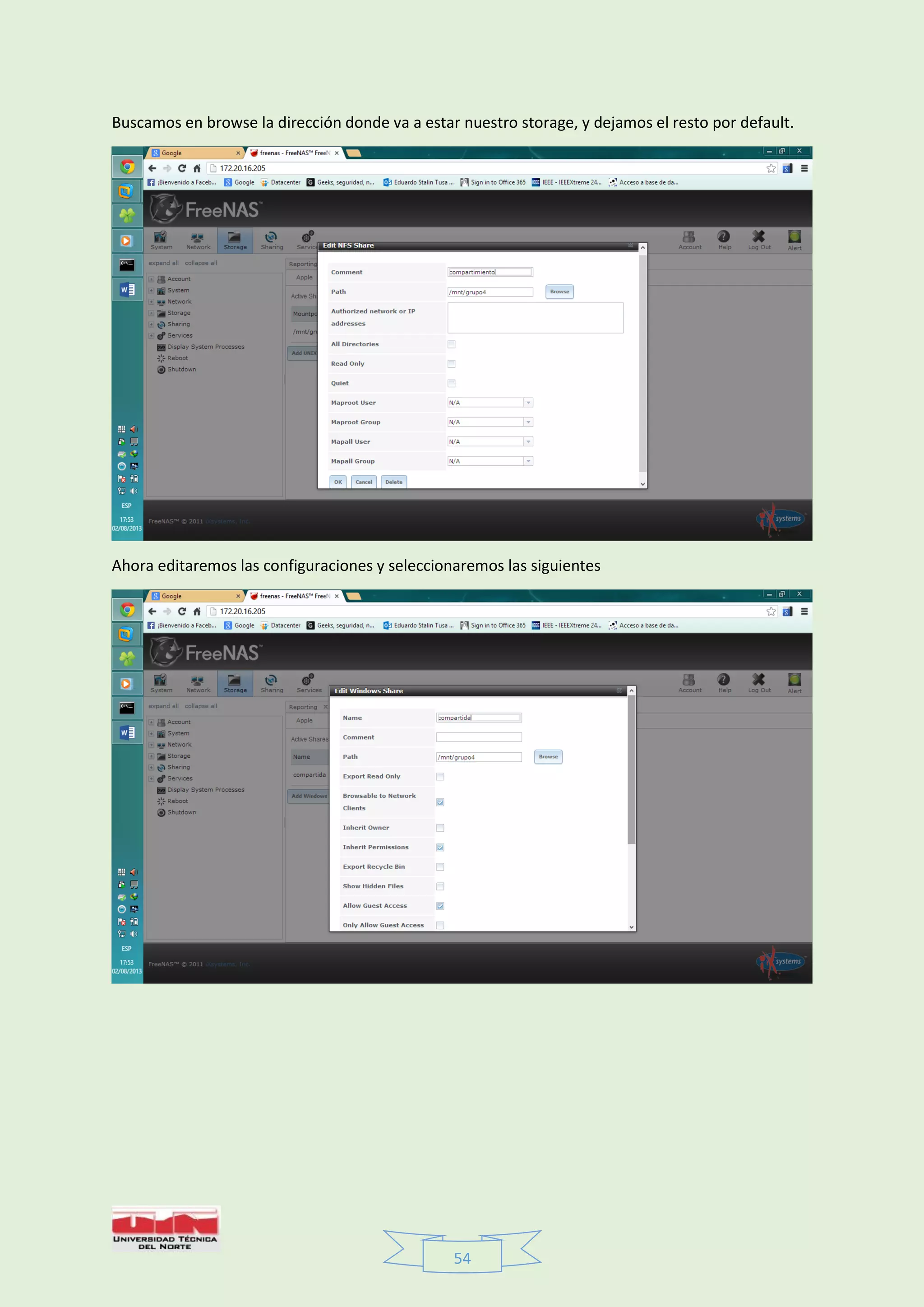

Buscamos en browse la dirección donde va a estar nuestro storage, y dejamos el resto por default.
Ahora editaremos las configuraciones y seleccionaremos las siguientes
55
Y finalmente nos vamos a la pestaña services y activamos los siguientes.

Más contenido relacionado

La actualidad más candente

Introducción al la virtualization
Introducción al la virtualizationIntroducción al la virtualization
Introducción al la virtualization
jeysonh

Virtualizacion De Servidores De Infraestructura Microsoft
Virtualizacion De Servidores De Infraestructura MicrosoftVirtualizacion De Servidores De Infraestructura Microsoft
Virtualizacion De Servidores De Infraestructura Microsoft
David Armas Armas

Implementacion de una infraestructura en VMware 5.5
Implementacion de una infraestructura en VMware 5.5Implementacion de una infraestructura en VMware 5.5
Implementacion de una infraestructura en VMware 5.5
Vellidin

Proyecto XenServer
Proyecto XenServerProyecto XenServer
Proyecto XenServer
Pol Grandes

Proyecto xen server
Proyecto xen serverProyecto xen server
Proyecto xen server
Carlos Latorre

Instalación y configuración Veeam Backup & Replication version v. 7
Instalación y configuración Veeam Backup & Replication version v. 7Instalación y configuración Veeam Backup & Replication version v. 7
Instalación y configuración Veeam Backup & Replication version v. 7
Israel Martínez Bermejo

VMware vSphere ventajas y desventajas
VMware vSphere ventajas y desventajasVMware vSphere ventajas y desventajas
VMware vSphere ventajas y desventajas
Byron Galáctico Rodríguez

Manual clase VMware
Manual clase VMwareManual clase VMware
Manual clase VMware
aktivfinger

Mi manual de VMware
Mi manual de VMwareMi manual de VMware
Mi manual de VMware
alan mamani quispe

Tutorial WindowsServer2008
Tutorial WindowsServer2008Tutorial WindowsServer2008
Tutorial WindowsServer2008
Damián Vicente

Implantación de xen server
Implantación de xen serverImplantación de xen server
Implantación de xen server
Andrés González Suárez

Introducción a VMware vSAN
Introducción a VMware vSANIntroducción a VMware vSAN
Introducción a VMware vSAN
Leandro Ariel Leonhardt

Sistemas de virtualización
Sistemas de virtualizaciónSistemas de virtualización
Sistemas de virtualización
Alvaro Andrade Enriquez

VMware Horizon View 6.x
VMware Horizon View 6.xVMware Horizon View 6.x
VMware Horizon View 6.x
Alejandro Marin

Licenciamiento VMware vSphere 5
Licenciamiento VMware vSphere 5Licenciamiento VMware vSphere 5
Licenciamiento VMware vSphere 5
Alejandro Marin

Evaluacion VMWare Presentacion
Evaluacion VMWare PresentacionEvaluacion VMWare Presentacion
Evaluacion VMWare Presentacion
ITSanchez

Congreso del mediterraneo_xen_server_v010
Congreso del mediterraneo_xen_server_v010Congreso del mediterraneo_xen_server_v010
Congreso del mediterraneo_xen_server_v010Javier Sanchez Alcazar

Interconexión entre sistemas operativos
Interconexión entre sistemas operativosInterconexión entre sistemas operativos
Interconexión entre sistemas operativos
Pol Grandes

Virtualizacion
VirtualizacionVirtualizacion
Virtualizacion
Paco Orozco

Virtualización con vmware
Virtualización con vmwareVirtualización con vmware
Virtualización con vmware
Samuel Álvarez Sariego


La actualidad más candente (20)

Introducción al la virtualization
Introducción al la virtualizationIntroducción al la virtualization
Introducción al la virtualization

Virtualizacion De Servidores De Infraestructura Microsoft
Virtualizacion De Servidores De Infraestructura MicrosoftVirtualizacion De Servidores De Infraestructura Microsoft
Virtualizacion De Servidores De Infraestructura Microsoft

Implementacion de una infraestructura en VMware 5.5
Implementacion de una infraestructura en VMware 5.5Implementacion de una infraestructura en VMware 5.5
Implementacion de una infraestructura en VMware 5.5

Proyecto XenServer
Proyecto XenServerProyecto XenServer
Proyecto XenServer

Proyecto xen server
Proyecto xen serverProyecto xen server
Proyecto xen server

Instalación y configuración Veeam Backup & Replication version v. 7
Instalación y configuración Veeam Backup & Replication version v. 7Instalación y configuración Veeam Backup & Replication version v. 7
Instalación y configuración Veeam Backup & Replication version v. 7

VMware vSphere ventajas y desventajas
VMware vSphere ventajas y desventajasVMware vSphere ventajas y desventajas
VMware vSphere ventajas y desventajas

Manual clase VMware
Manual clase VMwareManual clase VMware
Manual clase VMware

Mi manual de VMware
Mi manual de VMwareMi manual de VMware
Mi manual de VMware

Tutorial WindowsServer2008
Tutorial WindowsServer2008Tutorial WindowsServer2008
Tutorial WindowsServer2008

Implantación de xen server
Implantación de xen serverImplantación de xen server
Implantación de xen server

Introducción a VMware vSAN
Introducción a VMware vSANIntroducción a VMware vSAN
Introducción a VMware vSAN

Sistemas de virtualización
Sistemas de virtualizaciónSistemas de virtualización
Sistemas de virtualización

VMware Horizon View 6.x
VMware Horizon View 6.xVMware Horizon View 6.x
VMware Horizon View 6.x

Licenciamiento VMware vSphere 5
Licenciamiento VMware vSphere 5Licenciamiento VMware vSphere 5
Licenciamiento VMware vSphere 5

Evaluacion VMWare Presentacion
Evaluacion VMWare PresentacionEvaluacion VMWare Presentacion
Evaluacion VMWare Presentacion

Congreso del mediterraneo_xen_server_v010
Congreso del mediterraneo_xen_server_v010Congreso del mediterraneo_xen_server_v010
Congreso del mediterraneo_xen_server_v010

Interconexión entre sistemas operativos
Interconexión entre sistemas operativosInterconexión entre sistemas operativos
Interconexión entre sistemas operativos

Virtualizacion
VirtualizacionVirtualizacion
Virtualizacion

Virtualización con vmware
Virtualización con vmwareVirtualización con vmware
Virtualización con vmware


Similar a Esx, vcenter, vclient, vmotion, freenas

Data Center y Virtualización - Infraestructura
Data Center y Virtualización - InfraestructuraData Center y Virtualización - Infraestructura
Data Center y Virtualización - Infraestructura
Stalin Eduardo Tusa Vitar

Datacenter. Una metamorfosis por descubrir
Datacenter. Una metamorfosis por descubrirDatacenter. Una metamorfosis por descubrir
Datacenter. Una metamorfosis por descubrir
Ulises Ubillus

Sistema operativo de red
Sistema operativo de redSistema operativo de red
Sistema operativo de red
Heidi Gutierrez

Ari u2 ea_omel
Ari u2 ea_omelAri u2 ea_omel
Ari u2 ea_omel
Alex Ohm

Btu cloud - Servidores virtualizados vps
Btu cloud - Servidores virtualizados vpsBtu cloud - Servidores virtualizados vps
Btu cloud - Servidores virtualizados vps
btucloud

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores
cristian822

Data center evolution - Exclusive Networks
Data center evolution - Exclusive NetworksData center evolution - Exclusive Networks
Data center evolution - Exclusive Networks
davidmaciaalcaide

Datacenter
DatacenterDatacenter
Datacenter
iloveyoubebe

MONTAJE DE INFRAESTRUCTURA DE MÁQUINAS EN ALTA DISPONIBILIDAD VIRTUALIZADA
MONTAJE DE INFRAESTRUCTURA DE MÁQUINAS EN ALTA DISPONIBILIDAD VIRTUALIZADAMONTAJE DE INFRAESTRUCTURA DE MÁQUINAS EN ALTA DISPONIBILIDAD VIRTUALIZADA
MONTAJE DE INFRAESTRUCTURA DE MÁQUINAS EN ALTA DISPONIBILIDAD VIRTUALIZADA
Rafa Garrido

Redes 1 elverth jhoanny calderon
Redes 1 elverth jhoanny calderonRedes 1 elverth jhoanny calderon
Redes 1 elverth jhoanny calderon
1098790213

Redes 1. edwin pestana cobos
Redes 1.  edwin pestana cobosRedes 1.  edwin pestana cobos
Redes 1. edwin pestana cobos
edwin0130

Redes 1. edwin pestana cobos
Redes 1.  edwin pestana cobosRedes 1.  edwin pestana cobos
Redes 1. edwin pestana cobos
edwin0130

Sistemas operativos
Sistemas  operativosSistemas  operativos
Sistemas operativos
Michelle Perez

Evaluación y administración de proyectos
Evaluación y administración de proyectosEvaluación y administración de proyectos
Evaluación y administración de proyectos
miguel ivan garcia

Alta disponibilidad-con-heartbeat
Alta disponibilidad-con-heartbeatAlta disponibilidad-con-heartbeat
Alta disponibilidad-con-heartbeat
David Acevedo

Red lan alv
Red lan alvRed lan alv
Red lan alv
Victor Salazar

Modelos
ModelosModelos
Modelos
cristian3668

Red lan
Red lanRed lan
Proyecto final grupal gp
Proyecto final grupal gpProyecto final grupal gp
Proyecto final grupal gp
Maria Lobos

Redes 1 lizeth karina pinzon
Redes 1 lizeth karina pinzon Redes 1 lizeth karina pinzon
Redes 1 lizeth karina pinzon
lizethkarinap


Similar a Esx, vcenter, vclient, vmotion, freenas (20)

Data Center y Virtualización - Infraestructura
Data Center y Virtualización - InfraestructuraData Center y Virtualización - Infraestructura
Data Center y Virtualización - Infraestructura

Datacenter. Una metamorfosis por descubrir
Datacenter. Una metamorfosis por descubrirDatacenter. Una metamorfosis por descubrir
Datacenter. Una metamorfosis por descubrir

Sistema operativo de red
Sistema operativo de redSistema operativo de red
Sistema operativo de red

Ari u2 ea_omel
Ari u2 ea_omelAri u2 ea_omel
Ari u2 ea_omel

Btu cloud - Servidores virtualizados vps
Btu cloud - Servidores virtualizados vpsBtu cloud - Servidores virtualizados vps
Btu cloud - Servidores virtualizados vps

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Data center evolution - Exclusive Networks
Data center evolution - Exclusive NetworksData center evolution - Exclusive Networks
Data center evolution - Exclusive Networks

Datacenter
DatacenterDatacenter
Datacenter

MONTAJE DE INFRAESTRUCTURA DE MÁQUINAS EN ALTA DISPONIBILIDAD VIRTUALIZADA
MONTAJE DE INFRAESTRUCTURA DE MÁQUINAS EN ALTA DISPONIBILIDAD VIRTUALIZADAMONTAJE DE INFRAESTRUCTURA DE MÁQUINAS EN ALTA DISPONIBILIDAD VIRTUALIZADA
MONTAJE DE INFRAESTRUCTURA DE MÁQUINAS EN ALTA DISPONIBILIDAD VIRTUALIZADA

Redes 1 elverth jhoanny calderon
Redes 1 elverth jhoanny calderonRedes 1 elverth jhoanny calderon
Redes 1 elverth jhoanny calderon

Redes 1. edwin pestana cobos
Redes 1.  edwin pestana cobosRedes 1.  edwin pestana cobos
Redes 1. edwin pestana cobos

Redes 1. edwin pestana cobos
Redes 1.  edwin pestana cobosRedes 1.  edwin pestana cobos
Redes 1. edwin pestana cobos

Sistemas operativos
Sistemas  operativosSistemas  operativos
Sistemas operativos

Evaluación y administración de proyectos
Evaluación y administración de proyectosEvaluación y administración de proyectos
Evaluación y administración de proyectos

Alta disponibilidad-con-heartbeat
Alta disponibilidad-con-heartbeatAlta disponibilidad-con-heartbeat
Alta disponibilidad-con-heartbeat

Red lan alv
Red lan alvRed lan alv
Red lan alv

Modelos
ModelosModelos
Modelos

Red lan
Red lanRed lan
Red lan

Proyecto final grupal gp
Proyecto final grupal gpProyecto final grupal gp
Proyecto final grupal gp

Redes 1 lizeth karina pinzon
Redes 1 lizeth karina pinzon Redes 1 lizeth karina pinzon
Redes 1 lizeth karina pinzon


Más de Stalin Eduardo Tusa Vitar

Sistemas Quipux, Axis Cloud, Webmail
Sistemas Quipux, Axis Cloud, WebmailSistemas Quipux, Axis Cloud, Webmail
Sistemas Quipux, Axis Cloud, Webmail
Stalin Eduardo Tusa Vitar

Cambio de Paradigmas de Seguridad en Smarphones
Cambio de Paradigmas de Seguridad en SmarphonesCambio de Paradigmas de Seguridad en Smarphones
Cambio de Paradigmas de Seguridad en Smarphones
Stalin Eduardo Tusa Vitar

Primera_Aplicación_Python_Django_Postgresql_Fedora_19
Primera_Aplicación_Python_Django_Postgresql_Fedora_19Primera_Aplicación_Python_Django_Postgresql_Fedora_19
Primera_Aplicación_Python_Django_Postgresql_Fedora_19
Stalin Eduardo Tusa Vitar

Software Libre para SIG (Sistemas de Informacion Geográfica)
Software Libre para SIG (Sistemas de Informacion Geográfica)Software Libre para SIG (Sistemas de Informacion Geográfica)
Software Libre para SIG (Sistemas de Informacion Geográfica)
Stalin Eduardo Tusa Vitar

Manual Jboss Server,Creación de Proyecto en Eclipse
Manual Jboss Server,Creación de Proyecto en EclipseManual Jboss Server,Creación de Proyecto en Eclipse
Manual Jboss Server,Creación de Proyecto en Eclipse
Stalin Eduardo Tusa Vitar

Toma de decisiones
Toma de decisionesToma de decisiones
Toma de decisiones
Stalin Eduardo Tusa Vitar

Sistemas de Almacenamiento Compartido
Sistemas de Almacenamiento CompartidoSistemas de Almacenamiento Compartido
Sistemas de Almacenamiento Compartido
Stalin Eduardo Tusa Vitar

RMI_Concepto_Elementos_Funciones_Ventajas_Desventajas
RMI_Concepto_Elementos_Funciones_Ventajas_DesventajasRMI_Concepto_Elementos_Funciones_Ventajas_Desventajas
RMI_Concepto_Elementos_Funciones_Ventajas_Desventajas
Stalin Eduardo Tusa Vitar

Ventas al mayoreo y distribución física
Ventas al mayoreo y distribución físicaVentas al mayoreo y distribución física
Ventas al mayoreo y distribución física
Stalin Eduardo Tusa Vitar

Terrorismo informático
Terrorismo informáticoTerrorismo informático
Terrorismo informático
Stalin Eduardo Tusa Vitar

Seguridad en el trabajo
Seguridad en el trabajoSeguridad en el trabajo
Seguridad en el trabajo
Stalin Eduardo Tusa Vitar

Manejo de prtg network monitor
Manejo de prtg network monitorManejo de prtg network monitor
Manejo de prtg network monitor
Stalin Eduardo Tusa Vitar

Prtg network monitor
Prtg network monitorPrtg network monitor
Prtg network monitor
Stalin Eduardo Tusa Vitar

Diseño de interfaz de usuario
Diseño de interfaz de usuarioDiseño de interfaz de usuario
Diseño de interfaz de usuario
Stalin Eduardo Tusa Vitar

Reorganizacion de una base de datos
Reorganizacion de una base de datosReorganizacion de una base de datos
Reorganizacion de una base de datos
Stalin Eduardo Tusa Vitar

Replicacion en SQLserver2008r2
Replicacion en  SQLserver2008r2Replicacion en  SQLserver2008r2
Replicacion en SQLserver2008r2
Stalin Eduardo Tusa Vitar

Ingenieria de Software (Openup)
Ingenieria de Software (Openup)Ingenieria de Software (Openup)
Ingenieria de Software (Openup)
Stalin Eduardo Tusa Vitar

Caracteristicas de dbms_SQL SERVER 2008
Caracteristicas de dbms_SQL SERVER 2008Caracteristicas de dbms_SQL SERVER 2008
Caracteristicas de dbms_SQL SERVER 2008
Stalin Eduardo Tusa Vitar

Funciones del DBA, SA Y DA
Funciones del DBA, SA Y DAFunciones del DBA, SA Y DA
Funciones del DBA, SA Y DA
Stalin Eduardo Tusa Vitar

Servidores de Aplicaciones (Definiciones)
Servidores de Aplicaciones (Definiciones)Servidores de Aplicaciones (Definiciones)
Servidores de Aplicaciones (Definiciones)
Stalin Eduardo Tusa Vitar


Más de Stalin Eduardo Tusa Vitar (20)

Sistemas Quipux, Axis Cloud, Webmail
Sistemas Quipux, Axis Cloud, WebmailSistemas Quipux, Axis Cloud, Webmail
Sistemas Quipux, Axis Cloud, Webmail

Cambio de Paradigmas de Seguridad en Smarphones
Cambio de Paradigmas de Seguridad en SmarphonesCambio de Paradigmas de Seguridad en Smarphones
Cambio de Paradigmas de Seguridad en Smarphones

Primera_Aplicación_Python_Django_Postgresql_Fedora_19
Primera_Aplicación_Python_Django_Postgresql_Fedora_19Primera_Aplicación_Python_Django_Postgresql_Fedora_19
Primera_Aplicación_Python_Django_Postgresql_Fedora_19

Software Libre para SIG (Sistemas de Informacion Geográfica)
Software Libre para SIG (Sistemas de Informacion Geográfica)Software Libre para SIG (Sistemas de Informacion Geográfica)
Software Libre para SIG (Sistemas de Informacion Geográfica)

Manual Jboss Server,Creación de Proyecto en Eclipse
Manual Jboss Server,Creación de Proyecto en EclipseManual Jboss Server,Creación de Proyecto en Eclipse
Manual Jboss Server,Creación de Proyecto en Eclipse

Toma de decisiones
Toma de decisionesToma de decisiones
Toma de decisiones

Sistemas de Almacenamiento Compartido
Sistemas de Almacenamiento CompartidoSistemas de Almacenamiento Compartido
Sistemas de Almacenamiento Compartido

RMI_Concepto_Elementos_Funciones_Ventajas_Desventajas
RMI_Concepto_Elementos_Funciones_Ventajas_DesventajasRMI_Concepto_Elementos_Funciones_Ventajas_Desventajas
RMI_Concepto_Elementos_Funciones_Ventajas_Desventajas

Ventas al mayoreo y distribución física
Ventas al mayoreo y distribución físicaVentas al mayoreo y distribución física
Ventas al mayoreo y distribución física

Terrorismo informático
Terrorismo informáticoTerrorismo informático
Terrorismo informático

Seguridad en el trabajo
Seguridad en el trabajoSeguridad en el trabajo
Seguridad en el trabajo

Manejo de prtg network monitor
Manejo de prtg network monitorManejo de prtg network monitor
Manejo de prtg network monitor

Prtg network monitor
Prtg network monitorPrtg network monitor
Prtg network monitor

Diseño de interfaz de usuario
Diseño de interfaz de usuarioDiseño de interfaz de usuario
Diseño de interfaz de usuario

Reorganizacion de una base de datos
Reorganizacion de una base de datosReorganizacion de una base de datos
Reorganizacion de una base de datos

Replicacion en SQLserver2008r2
Replicacion en  SQLserver2008r2Replicacion en  SQLserver2008r2
Replicacion en SQLserver2008r2

Ingenieria de Software (Openup)
Ingenieria de Software (Openup)Ingenieria de Software (Openup)
Ingenieria de Software (Openup)

Caracteristicas de dbms_SQL SERVER 2008
Caracteristicas de dbms_SQL SERVER 2008Caracteristicas de dbms_SQL SERVER 2008
Caracteristicas de dbms_SQL SERVER 2008

Funciones del DBA, SA Y DA
Funciones del DBA, SA Y DAFunciones del DBA, SA Y DA
Funciones del DBA, SA Y DA

Servidores de Aplicaciones (Definiciones)
Servidores de Aplicaciones (Definiciones)Servidores de Aplicaciones (Definiciones)
Servidores de Aplicaciones (Definiciones)


Esx, vcenter, vclient, vmotion, freenas

  • 1. DATA CENTER,VIRTUALIZACIÓN, ESX, VCENTER, VCLIENT, FREENAS, VMOTION TUTORIAL PASO A PASO Stalyn Eduardo Tuza UNIVERSIDAD TÉCNICA DEL NORTE 8/6/2013
  • 2. 1 INDICE ¿Qué es un data center?.........................................................................................................................2 ¿Cuáles son las funciones de un data center?........................................................................................2 Componentes de un data center. ...........................................................................................................2 Alta disponibilidad de un data center.....................................................................................................3 Clasificación de un Data Center..............................................................................................................3 Características físicas de un Data Center................................................................................................3 Sistema de enfriamiento.....................................................................................................................4 Cableado .............................................................................................................................................4 Rejillas, pisos y cielos falsos................................................................................................................5 Administración de Hardware y Software............................................................................................5 Costo de Alquiler y venta de servidores Virtuales en Ecuador...............................................................6 Precios a nivel internacional...............................................................................................................8 Data Center`s Ecuador ............................................................................................................................9 Características.....................................................................................................................................9 Datos Informativos iniciales para poder configurar nuestro entorno de trabajo ................................10 Pasos para la Instalación de una VMESX..............................................................................................11 Pasos para instalar VMWare VClient 5.0 ..............................................................................................23 Pasos para la Instalación de V-Center...................................................................................................34 Pasos para la configuración del Kernel.................................................................................................43 Pasos para la configuración del Storage...............................................................................................48 Configuración de FreeNAS ....................................................................................................................53
  • 3. 2 ¿Qué es un data center? Podríamos decir que es un lugar físico que alberga los sistemas más críticos de una red de computadoras, incluyendo el respaldo de energía, aire acondicionado, y aplicaciones de seguridad. ¿Cuáles son las funciones de un data center? Todos los data center, sin importar el tamaño que tengan, cumplen siempre los mismo propósitos que son intercambiar información digital, compilar y proteger los datos de una persona o empresa, además almacena y procesa la información. Componentes de un data center. Ya hemos visto qué es y para qué sirve, ahora veamos cómo es su arquitectura interna, empecemos entonces, lo que generalmente y necesariamente se debe de tener es routers, switches, firewalls, detección y prevención de intrusos y lo más importante, sistemas de respaldos.
  • 4. 3 Alta disponibilidad de un data center Se debe asegurar su funcionamiento en todo momento, 24x7, 365 días al año. Para ello debe contar con personal especializado y herramientas adecuadas que proporcionen fiabilidad el 100% del tiempo. Clasificación de un Data Center Según los estándares que se cumplan en los data center, se los clasifica de la siguiente manera: 1. TIER1: Los más básicos. 2. TIER2: posee componentes redundantes para respaldos etc. 3. TIER3: Poseen un infraestructura de mantenimiento simultaneo, lo que quiere decir que casi nunca colapsará. 4. TIER4: son los “mejores” ya que su estructura y su infraestructura es la más adecuada para un data center. Esta clasificación se la hace teniendo en cuenta el estándar TIA-942, quien da los lineamientos necesarios para clasificarlos. Características físicas de un Data Center Como en todo hogar para que funcione bien la casa debe tener ciertos servicios básicos que toda casa tiene, lo mismo sucede con un data center que necesita lo primordial que todo aparato usado por el hombre requiere, Energía, la cual es para este caso energía eléctrica, generadores, UPS, transformadores y la protección contra daños súbitos.
  • 5. 4 Sistema de enfriamiento Además al ser aparatos eléctricos, siempre van a generar calor, y todos sabemos que todo equipo que genere energía siempre tendrá una opuesta, en este caso es el calor, para ello se necesita en nuestros data center una forma de enfriar a toda la infraestructura. Entonces diremos que un sistema completo de enfriamiento es esencial para que los equipos no sufran ningún daño. Además de aire acondicionado activo siempre. Cableado Como todo centro de cómputo necesita obviamente una conexión a internet por lo menos, o comunicarse localmente, entonces el cableado es estrictamente necesario para lograr que las comunicaciones entre servidores y el resto de equipos sea la mejor.
  • 6. 5 Rejillas, pisos y cielos falsos. Es necesario poseer el lugar adecuado para que tanto el sistema de enfriamiento, como el cableado funcionen de forma óptima, entonces el piso y cielo falso ayuda a que las conexiones que se hagan dentro del data center cumplan los estándares requeridos para su correcto funcionamiento. Cielo falso Piso Falso Administración de Hardware y Software Además una vez que tengamos implementada toda la arquitectura de un data center, necesitamos sistemas de monitoreo ya que hacerlo de uno en uno en persona es inútil y perderíamos el tiempo, de ahí que sistemas para estos fines son necesarios.
  • 7. 6 Costo de Alquiler y venta de servidores Virtuales en Ecuador En la mayoría de los casos pensamos que nuestro país no posee empresas de este tipo para poder dar un servicio de calidad, técnicamente hablando un servicio 24/7 con 99.99% de disponibilidad. Es así que la empresa Servicom ofrece gran cantidad de servicios que a continuación presentaré en la siguiente tabla. Esto obviamente garantizando:  Acceso completo como root  Estabilidad 99.9%  Soporte 24/7/365 Otra de las empresas que brinda este servicio y usando Software Libre es el Grupo Ecuaideas que igualmente detallaré en una tabla los precios.
  • 8. 7 Además también en nuestro país la empresa UNDERMEDIA S.A ofrece este servicio, a continuación los costos. Las características son las siguientes:  Tiempo de creación del servidor: menos de 2 horas  Si lo requieres, todo servidor Xen384 en adelante le instalamos el panel de control kloxo sin costo adicional! Este es un panel muy parecido al cpanel en cuanto a funcionalidad y es open source.  El usuario escoge entre: CentOS Linux, Fedora Linux, Debian Linux o Ubuntu Linux  Cada servidor viene con una IPv4 y una IPv6  Te damos la clave de root a tí, tu manejas el servidor completamente  Servidores localizados en Norteamérica  Los servidores tienen 100mbits de conexión a internet  Los servidores son Quad Core con discos en RAID 1+0 por Hardware  Los servidores tienen servicio redundante de energía  Los servidores tienen servicio redundante de conexión a internet. Y también la empresa CLARO Ecuador.
  • 9. 8 Precios a nivel internacional Existe en el mercado una innumerable cantidad de empresas que ofrecen este servicio, en mi investigación encontré a Acens que ofrece un servicio de calidad, según comentarios de varios usuarios.
  • 10. 9 Data Center`s Ecuador La mayoría de nosotros ha escuchado hablar de Telconet y sus dos grandes datacenter ubicados en Quito (UIO) y Guayaquil (GYE), pero debemos tener conocimiento de otros distintos a los mencionados anteriormente, es así que un datacenter no tan conocido es el de Grupo Mundo Digital Ecuador, ubicado en la ciudad de Quito: Av. América N37-155 y Barón de Carondelet. Características Poseen una red combinada de primera calidad con múltiples proveedores incluyendo Internap (Tiscali, UUNET, Savvis, XO, Cogent, ATT, Global Crossing, Sprint), Ubiquity (nLayer, PacketExchange) y Hurricane Electric. La red está diseñada como un "best of breed" para proporcionar el mejor rendimiento de red posible. Nuestro SLA garantiza una baja-ping, red de baja latencia en todo momento. Su centro de datos independiente del operador utiliza gran ancho de banda de transporte de fibra de 10 GB de AboveNet a 350 E. Cermak.
  • 11. 10 Datos Informativos iniciales para poder configurar nuestro entorno de trabajo SSH--> 172.20.14.9 ---> requiere un cliente VNC (Windows Real VNC- Tiger VNC : 5900) Servidor: 172.20.14.9 ESX1: usuario-> root contraseña-> lenin.1234 ESX1-IP: 172.20.14.242 ESX2: usuario-> root contraseña-> lenin.1234 ESX2-IP: 172.20.14.243 VNAS: usuario-> admin contraseña: admin.1234 VNAS-Ip: 172.20.14.245 VClient usuario-> root contraseña: vmware VClient Ip: 172.20.14.11 Se desea crear 2 MV ESX (Hypervisor) para realizar el VMotion. Además en una máquina propia se necesita instalar el SO FreeNAS para crear los volúmenes de almacenamiento por software. ESXi1 ESXi2 IP: 172.20.14.242 IP: 172.20.14.243 Storage: 20 Gb Storage: 20 Gb RAM: 1,7 Gb RAM: 1,7 Gb v VMWARE WORKSTATION 9 CENTOS 6.3 HARDWARE WINDOWS XP SP3 RAM: 1 Gb Storage: 5 Gb LINUX 14.0 RAM: 1 Gb Storage: 5 Gb VMotion Ip: 192.168.20.5 FreeNass Ip: 192.168.20.10
  • 12. 11 Pasos para la Instalación de una VMESX Ejecutamos: VMwareWorkstation Procedemos a crear una nueva máquina y la iniciamos con conf. Personalizada.
  • 13. 12 Nos aparecerá esta ventana donde buscaremos nuestra imagen.iso para la instalación  Escogemos la versión del SO VMWare ESX
  • 14. 13 Le damos un nombre La guardamos en nuestro directorio preferido
  • 15. 14 Asignamos procesadores 2 y cores por procesador 1 Memoria 1700 MB
  • 16. 15 Configuramos el adaptador de red en modo Bridge  LSI recomendado  Crear nuevo disco virtual  Tipo de disco IDE  Tamaño del Disco 20 gb y Asignar todo el espacio ahora.
  • 17. 16 Finalizamos y empezaremos la instalación del ESX Estándar instalar + enter Enter continue
  • 18. 17 Luego presionamos F11 Para luego presionar Enter
  • 19. 18 Escogemos el lenguaje del teclado en Latin American Pass root de ESX: Lenin.1234
  • 20. 19 Luego presionamos F11 Finalizamos la instalación dando Enter
  • 21. 20 Continuamos asignándole una dirección IP, para ellos presionamos la tecla F2 y nos pedirá nuevamente la contraseña Cambiamos nuestra contraseña
  • 22. 21 Configuramos la red, en mi caso la dirección asignada es la siguiente, esto lo hacemos en la opción IP Configuration Ip Configuration  ESX1 : 172.20.14.242  ESX2 : 172.20.14.243 Ip estatica: 172.20.14.242 Mask: 255.255.255.0 Gateway: 172.20.14.1
  • 23. 22 Ahora procedemos a configurar el DNS para ellos vamos a la opción DNS Configuration  Primary DNS 172.20.1.158  Host Name grp4esx01.admin2.ec Luego presionamos ENTER ESC TEST MANAGEMENT NETWORK Ok a todo
  • 24. 23 Pasos para instalar VMWare VClient 5.0  Instalar el VMWare vClient 5.0 .exe o Ip 172.20.14.242 user root password
  • 25. 24 Una vez ingresado debemos subir el instalador de windows xp  Damos clic derecho en datastorage
  • 26. 25 Ahora presionamos upload Después de ir a upload empezara a cargar la máquina virtual
  • 27. 26 Ya cargado la máquina virtual podremos ver el archivo que se creo Creamos una nueva vm
  • 28. 27 Damos clic en configuración personalizada Ingresamos el Nombre de nuestra máquina virtual
  • 29. 28 Le damos el espacio requerido para nuestra VM Indicamos que vamos a usar la versión 8 de dicha maquina virtual
  • 30. 29 Indicamos que tipo de sistema operativo vamos a instalar en este caso Windows y la version Ingresamos el número de procesadores y cores requeridos según la capacidad de sus servidor
  • 31. 30 Además debemos indicar cuanta memoria RAM se va a necesitar, también dependiendo de la capacidad de su servidor Además indicamos el tipo de conexión a internet
  • 32. 31 También debemos indicar el controlador SCSI en este caso lógica Escogemos un disco en este caso creamos uno virtual
  • 33. 32 Escogemos la capacidad de nuestro disco nuevo Escogemos nuestro disco IDE en opciones avanzadas
  • 34. 33 Al final vemos que se nos muestra un resumen de todo lo que configuramos anteriormente, y clic en finish. Por lo que podremos observar se ha creado satisfactoriamente nuestra máquina virtual
  • 35. 34 Pasos para la Instalación de V-Center Requisitos del Hardware: 1. 2 Procesadores de 64 bits o procesador dual-core 64bits. 2. 3GB de memoria RAM a) Se requerirá memoria adicional si se instala una base de datos en el mismo servidor. b) V-Center incluye VMware Virtual Center Management Webservices, el cual requiere de 512Mb a 4,4Gb de memoria adicional. 3. 1 NIC Gigabit 4. 4Gb de disco duro. a) Ser requiere espacio adicional para la base de datos y para la instancia de SQL Server 2008, alrededor de 2 Gb. 5. Puede ser instalado en: a) Windows Server 2003 x64. b) Windows Server 2003 R2 x64. c) Windows Server 2008 x64. d) Windows Server 2008 x64 R2. 6. Microsoft Framework .NET 3.5 SP1 7. El servidor no debe tener instalado un servicio web que utilice los puertos 80 y 443. 8. El servidor no debe ser instalado el rol de Controlador de Dominio de Active Directory. 9. Se debe utilizar una IP estática. Si se utilizara una IP dinámica con DHCP, se debe asegurar que el nombre del servidor se encuentra actualizado en los servidores DNS. Antes de instalar: a) Asegurarse, que se hayan cumplido los requerimientos de hardware. b) Contar con los permisos para el servidor de V-Center y la instancia de base datos. Instrucciones para la instalación: Primeramente instalamos: 1. Instalación de Syslog Collector. 2. Instalación ESXi dump collector 3. Instalación VMware Auto Deploy 4. Instalación vSphere Authentication Proxy. 5. Una vez instalado lo anterior, cargamos la ISO “vCenter Server”:
  • 36. 35 6. Seleccionamos el Idioma: 7. Hacemos click en Next, para continuar la instalación:
  • 37. 36 8. En el siguiente cuadro, aparece las patentes del software, hacemos click en next: 9. Seguidamente, aceptamos el acuerdo de licencia, y hacemos click en Next para continuar:
  • 38. 37 10. Ingresamos el nombre, la organización y el número de serie del V-Center, en caso de no tener el número de serie, el software tendrá un periodo de prueba de 60 días, hacemos click en next para continuar: 11. Seguidamente debemos indicar si se utilizara una base de datos local o remota:
  • 39. 38 12. Configuramos: a) La cuenta con que se iniciara el V-Center. b) El FQDN del equipo donde va a ser instalado. 13. Seleccionamos las rutas de destino donde se va a instalar el V-Center, hacemos click en Next:
  • 40. 39 14. Indicaremos, que tipo de instalación requerimos, sea única o tipo link mode que servirá para unirse a varios equipos, hacemos click en Next para continuar: 15. Vemos los puertos que se va a usar en el V-Center:
  • 41. 40 16. Escogemos los puertos de Inventory Services: 17. Configuramos el inventario, el número de máquinas virtuales y hosts que vamos a tener, hacemos click en Next para continuar:
  • 42. 41 18. Hacemos Click en Install para empezar la instalación luego de haber realizado todas las configuraciones:
  • 43. 42 19. Una vez instalado, hacer click en Finish, para su vez, instalar vSphere Client para poder conectarse al servidor V-Center:
  • 44. 43 Pasos para la configuración del Kernel 1) debemos abrir VClient y luego irnos a hosts and clusters 2) luego de esto podemos observar las tarjetas de networking de los 2 ESX
  • 45. 44 3) Luego dar un click en add networking, damos click en VMKernel y siguiente 4) Luego de esto daremos click en Use VSwitch y dar click en siguiente
  • 46. 45 5) Luego daremos un nombre de Network y agregaremos esta tarjeta a vMotion 6) Ahora debemos asignar Ips a la tarjeta ip:172.20.14.242 MASK:255.255.255.0 y siguiente
  • 47. 46 7) Se finalizara la instalación indicando las Ips que colocamos y daremos click a finish 8) Asimismo lo haremos para la otra tarjeta de networking de ESX02
  • 48. 47 9) Colocamos las ips de la esx2 ip: 172.20.14.243 mask: 255.255.255.0 10) Terminamos la configuración dando un click en finish
  • 49. 48 11) por lo cual debe quedar así con sus ips ya configuradas Pasos para la configuración del Storage 1) Debemos ingresar a través de VClient
  • 50. 49 2) Luego de esto nos dirigimos a Storage 3) Después de esto damos click en add Data Storage
  • 51. 50 4) luego de esto se nos abrirá una nueva pantalla, por lo que daremos click a Network File System y siguiente 5) Luego debemos agregar la Ip y el lugar donde se almacenara el Storage
  • 52. 51 6) Nos indicara la información del Storage que creamos 7) Así mismo agregamos un Storage a la ESX2
  • 53. 52 8) Agregamos una Ip y el lugar donde se almacenara el Storage 9) Por lo que se crearan los Storages en VClient Ahora es necesario instalar un almacenamiento externo para poder realizar el VMotion de las VM, esa información de instalación la encuentras en http://pricklytech.wordpress.com/2011/05/15/installing-freenas-8-on-vmware-vsphere-esxi/ Entonces este tutorial da por entendido que ya se cuenta con un almacenamiento externo, y procedemos con los siguientes pasos de configuración,
  • 54. 53 Configuración de FreeNAS Ingresamos a nuestro navegador con la IP que se nos proporciona al momento de iniciar nuestra máquina virtual de freenas, en mi caso es 172.20.16.205, aquí nos vamos a storage, y procedemos a añadir un nuevo volumen Ahora damos los permisos respectivos
  • 55. 54 Buscamos en browse la dirección donde va a estar nuestro storage, y dejamos el resto por default. Ahora editaremos las configuraciones y seleccionaremos las siguientes
  • 56. 55 Y finalmente nos vamos a la pestaña services y activamos los siguientes.
