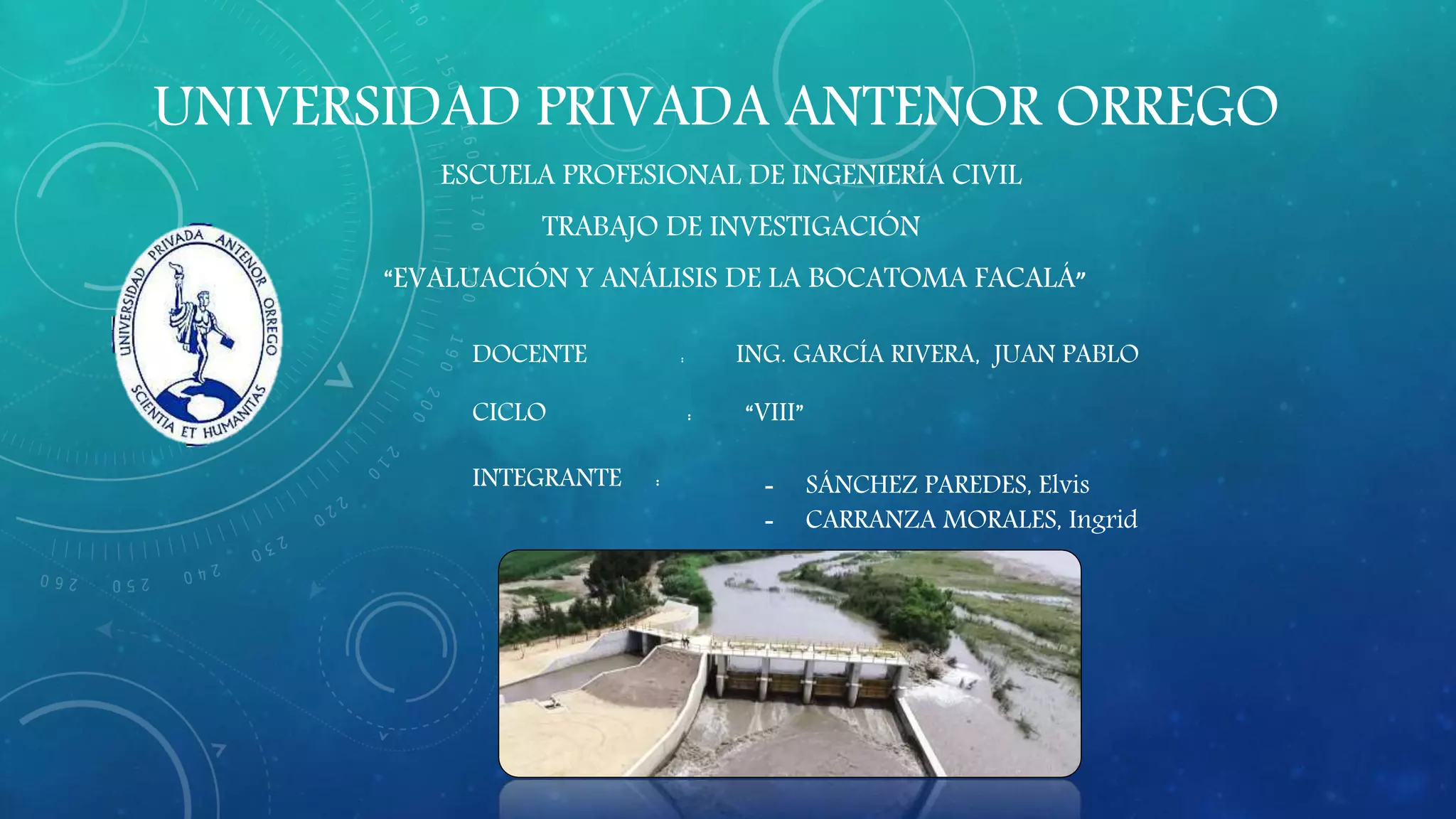

UNIVERSIDAD PRIVADA ANTENOR ORREGO
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
TRABAJO DE INVESTIGACIÓN

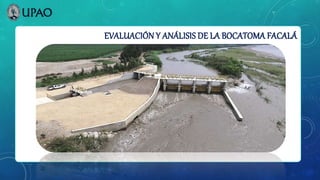

“EVALUACIÓN Y ANÁLISIS DE LA BOCATOMA FACALÁ”
DOCENTE : ING. GARCÍA RIVERA, JUAN PABLO
CICLO : “VIII”
INTEGRANTE : - SÁNCHEZ PAREDES, Elvis
- CARRANZA MORALES, Ingrid
“EVALUACIÓN Y ANÁLISIS DE LA BOCATOMA FACALÁ”

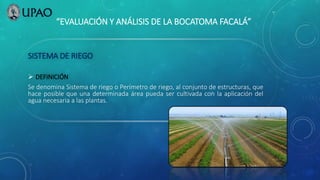

SISTEMA DE RIEGO
 DEFINICIÓN
Se denomina Sistema de riego o Perímetro de riego, al conjunto de estructuras, que
hace posible que una determinada área pueda ser cultivada con la aplicación del
agua necesaria a las plantas.

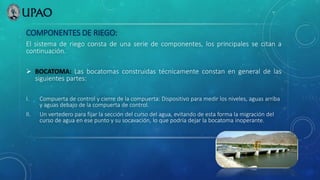

COMPONENTES DE RIEGO:
El sistema de riego consta de una serie de componentes, los principales se citan a
continuación.
 BOCATOMA: Las bocatomas construidas técnicamente constan en general de las
siguientes partes:
I. Compuerta de control y cierre de la compuerta: Dispositivo para medir los niveles, aguas arriba
y aguas debajo de la compuerta de control.
II. Un vertedero para fijar la sección del curso del agua, evitando de esta forma la migración del
curso de agua en ese punto y su socavación, lo que podría dejar la bocatoma inoperante.

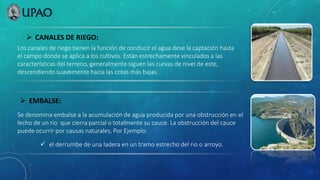

 EMBALSE:
Los canales de riego tienen la función de conducir el agua dese la captación hasta
el campo donde se aplica a los cultivos. Están estrechamente vinculados a las
características del terreno, generalmente siguen las curvas de nivel de este,
descendiendo suavemente hacia las cotas más bajas.
 CANALES DE RIEGO:
Se denomina embalse a la acumulación de agua producida por una obstrucción en el
lecho de un rio que cierra parcial o totalmente su cauce. La obstrucción del cauce
puede ocurrir por causas naturales, Por Ejemplo:
 el derrumbe de una ladera en un tramo estrecho del rio o arroyo.

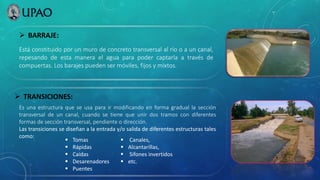

 BARRAJE:
Está constituido por un muro de concreto transversal al río o a un canal,
repesando de esta manera el agua para poder captarla a través de
compuertas. Los barajes pueden ser móviles, fijos y mixtos.
 TRANSICIONES:
Es una estructura que se usa para ir modificando en forma gradual la sección
transversal de un canal, cuando se tiene que unir dos tramos con diferentes
formas de sección transversal, pendiente o dirección.
Las transiciones se diseñan a la entrada y/o salida de diferentes estructuras tales
como:
 Tomas
 Rápidas
 Caídas
 Desarenadores
 Puentes
 Canales,
 Alcantarillas,
 Sifones invertidos
 etc.
EVALUACIÓN Y ANÁLISIS DE LA BOCATOMA FACALÁ

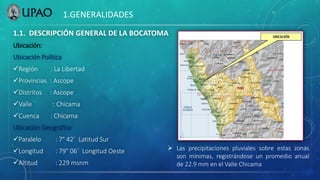

1.1. DESCRIPCIÓN GENERAL DE LA BOCATOMA
Ubicación:
Ubicación Política
Región : La Libertad
Provincias : Ascope
Distritos : Ascope
Valle : Chicama
Cuenca : Chicama
Ubicación Geográfica
Paralelo : 7° 42´ Latitud Sur
Longitud : 79° 06´ Longitud Oeste
Altitud : 229 msnm
1.GENERALIDADES
 Las precipitaciones pluviales sobre estas zonas
son mínimas, registrándose un promedio anual
de 22.9 mm en el Valle Chicama

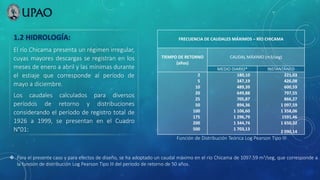

1.2 HIDROLOGÍA:
El río Chicama presenta un régimen irregular,
cuyas mayores descargas se registran en los
meses de enero a abril y las mínimas durante
el estiaje que corresponde al período de
mayo a diciembre.
Los caudales calculados para diversos
períodos de retorno y distribuciones
considerando el período de registro total de
1926 a 1999, se presentan en el Cuadro
N°01:
FRECUENCIA DE CAUDALES MÁXIMOS – RÍO CHICAMA
TIEMPO DE RETORNO
(años)
CAUDAL MÁXIMO (m3/seg)
MEDIO DIARIO* INSTANTÁNEO
2
5
10
20
25
50
100
175
200
500
180,10
347,19
489,39
649,88
705,87
894,36
1 106,60
1 296,79
1 344,74
1 703,13
221,03
426,08
600,59
797,55
866,27
1 097,59
1 358,06
1591,46
1 650,32
2 090,14
 Para el presente caso y para efectos de diseño, se ha adoptado un caudal máximo en el río Chicama de 1097.59 m3/seg, que corresponde a
la función de distribución Log Pearson Tipo III del período de retorno de 50 años.
Función de Distribución Teórica Log Pearson Tipo III

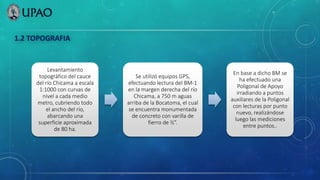

1.2 TOPOGRAFIA
Levantamiento
topográfico del cauce
del río Chicama a escala
1:1000 con curvas de
nivel a cada medio
metro, cubriendo todo
el ancho del río,
abarcando una
superficie aproximada
de 80 ha.
Se utilizó equipos GPS,
efectuando lectura del BM-1
en la margen derecha del río
Chicama, a 750 m aguas
arriba de la Bocatoma, el cual
se encuentra monumentada
de concreto con varilla de
fierro de ½”.
En base a dicho BM se
ha efectuado una
Poligonal de Apoyo
irradiando a puntos
auxiliares de la Poligonal
con lecturas por punto
nuevo, realizándose
luego las mediciones
entre puntos..

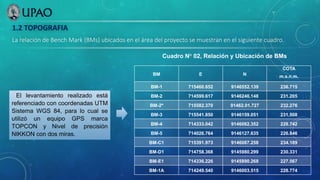

1.2 TOPOGRAFIA
La relación de Bench Mark (BMs) ubicados en el área del proyecto se muestran en el siguiente cuadro.
BM E N
COTA
m.s.n.m.
BM-1 715460.652 9146552.139 236.715
BM-2 714599.617 9146240.148 231.205
BM-2ª 715582.370 91462.01.727 232.276
BM-3 715541.850 9146159.051 231.508
BM-4 714333.042 9146082.352 228.742
BM-5 714026.764 9146127.635 226.846
BM-C1 715391.973 9146087.258 234.189
BM-D1 714758.368 9145980.299 230.331
BM-E1 714336.226 9145890.268 227.567
BM-1A 714249.540 9146003.515 228.774
Cuadro N° 02, Relación y Ubicación de BMs
El levantamiento realizado está
referenciado con coordenadas UTM
Sistema WGS 84, para lo cual se
utilizó un equipo GPS marca
TOPCON y Nivel de precisión
NIKKON con dos miras.

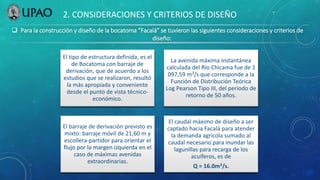

 Para la construcción y diseño de la bocatoma “Facalá” se tuvieron las siguientes consideraciones y criterios de
diseño:

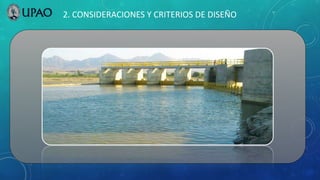

2. CONSIDERACIONES Y CRITERIOS DE DISEÑO
El tipo de estructura definida, es el
de Bocatoma con barraje de
derivación, que de acuerdo a los
estudios que se realizaron, resultó
la más apropiada y conveniente
desde el punto de vista técnico-
económico.
La avenida máxima instantánea
calculada del Río Chicama fue de 1
097,59 m3/s que corresponde a la
Función de Distribución Teórica
Log Pearson Tipo III, del periodo de
retorno de 50 años.
El barraje de derivación previsto es
mixto: barraje móvil de 21,60 m y
escollera-partidor para orientar el
flujo por la margen izquierda en el
caso de máximas avenidas
extraordinarias.
El caudal máximo de diseño a ser
captado hacia Facalá para atender
la demanda agrícola sumado al
caudal necesario para inundar las
lagunillas para recarga de los
acuíferos, es de
Q = 16.0m3/s.
2. CONSIDERACIONES Y CRITERIOS DE DISEÑO

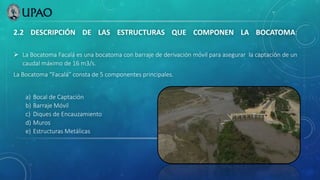

2.2 DESCRIPCIÓN DE LAS ESTRUCTURAS QUE COMPONEN LA BOCATOMA:
 La Bocatoma Facalá es una bocatoma con barraje de derivación móvil para asegurar la captación de un
caudal máximo de 16 m3/s.
La Bocatoma “Facalá” consta de 5 componentes principales.
a) Bocal de Captación
b) Barraje Móvil
c) Diques de Encauzamiento
d) Muros
e) Estructuras Metálicas

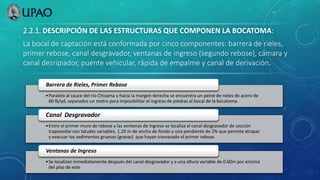

2.2.1. DESCRIPCIÓN DE LAS ESTRUCTURAS QUE COMPONEN LA BOCATOMA:
La bocal de captación está conformada por cinco componentes: barrera de rieles,
primer rebose, canal desgravador, ventanas de ingreso (segundo rebose), cámara y
canal desripiador, puente vehicular, rápida de empalme y canal de derivación.
•Paralelo al cauce del río Chicama y hacia la margen derecha se encuentra un peine de rieles de acero de
60 lb/yd, separados un metro para imposibilitar el ingreso de piedras al bocal de la bocatoma.
Barrera de Rieles, Primer Rebose
•Entre el primer muro de rebose y las ventanas de ingreso se localiza el canal desgravador de sección
trapezoidal con taludes variables, 1.20 m de ancho de fondo y una pendiente de 2% que permite atrapar
y evacuar los sedimentos gruesos (gravas) que hayan trasvasado el primer rebose.
Canal Desgravador
•Se localizan inmediatamente después del canal desgravador y a una altura variable de 0.60m por encima
del piso de este
Ventanas de Ingreso

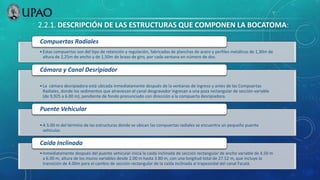

2.2.1. DESCRIPCIÓN DE LAS ESTRUCTURAS QUE COMPONEN LA BOCATOMA:
•Estas compuertas son del tipo de retención y regulación, fabricadas de planchas de acero y perfiles metálicos de 1,30m de
altura de 2,25m de ancho y de 1,50m de brazo de giro, por cada ventana en número de dos.
Compuertas Radiales
•La cámara desripiadora está ubicada inmediatamente después de la ventanas de ingreso y antes de las Compuertas
Radiales, donde los sedimentos que atraviesan el canal desgravador ingresan a una poza rectangular de sección variable
(de 9,925 a 6.00 m), pendiente de fondo pronunciado con dirección a la compuerta desripiadora.
Cámara y Canal Desripiador
•A 5.00 m del término de las estructuras donde se ubican las compuertas radiales se encuentra un pequeño puente
vehicular.
Puente Vehicular
•Inmediatamente después del puente vehicular inicia la caída inclinada de sección rectangular de ancho variable de 4.50 m
a 6.00 m, altura de los muros variables desde 2.00 m hasta 3.80 m, con una longitud total de 27.52 m, que incluye la
transición de 4.00m para el cambio de sección rectangular de la caída inclinada al trapezoidal del canal Facalá.
Caída Inclinada

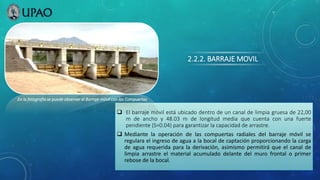

2.2.2. BARRAJE MOVIL
 El barraje móvil está ubicado dentro de un canal de limpia gruesa de 22,00
m de ancho y 48.03 m de longitud media que cuenta con una fuerte
pendiente (S=0.04) para garantizar la capacidad de arrastre.
 Mediante la operación de las compuertas radiales del barraje móvil se
regulara el ingreso de agua a la bocal de captación proporcionando la carga
de agua requerida para la derivación, asimismo permitirá que el canal de
limpia arrastre el material acumulado delante del muro frontal o primer
rebose de la bocal.
En la fotografía se puede observar el Barraje móvil con las Compuertas

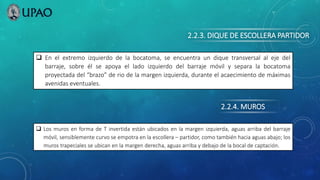

2.2.3. DIQUE DE ESCOLLERA PARTIDOR
 En el extremo izquierdo de la bocatoma, se encuentra un dique transversal al eje del
barraje, sobre él se apoya el lado izquierdo del barraje móvil y separa la bocatoma
proyectada del “brazo” de rio de la margen izquierda, durante el acaecimiento de máximas
avenidas eventuales.
2.2.4. MUROS
 Los muros en forma de T invertida están ubicados en la margen izquierda, aguas arriba del barraje
móvil, sensiblemente curvo se empotra en la escollera – partidor, como también hacia aguas abajo; los
muros trapeciales se ubican en la margen derecha, aguas arriba y debajo de la bocal de captación.

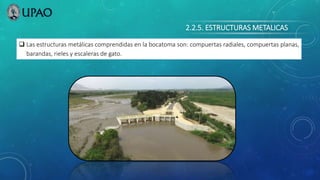

2.2.5. ESTRUCTURAS METALICAS
 Las estructuras metálicas comprendidas en la bocatoma son: compuertas radiales, compuertas planas,
barandas, rieles y escaleras de gato.

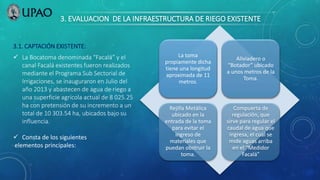

3. EVALUACION DE LA INFRAESTRUCTURA DE RIEGO EXISTENTE
3.1. CAPTACIÓN EXISTENTE:
 La Bocatoma denominada “Facalá” y el
canal Facalá existentes fueron realizados
mediante el Programa Sub Sectorial de
Irrigaciones, se inauguraron en Julio del
año 2013 y abastecen de agua de riego a
una superficie agrícola actual de 8 025.25
ha con pretensión de su incremento a un
total de 10 303.54 ha, ubicados bajo su
influencia.
 Consta de los siguientes
elementos principales:
La toma
propiamente dicha
tiene una longitud
aproximada de 11
metros.
Aliviadero o
“Botador” ubicado
a unos metros de la
Toma.
Rejilla Metálica
ubicado en la
entrada de la toma
para evitar el
ingreso de
materiales que
puedan obstruir la
toma.
Compuerta de
regulación, que
sirve para regular el
caudal de agua que
ingresa, el cual se
mide aguas arriba
en el “Medidor
Facalá”
3. EVALUACION DE LA INFRAESTRUCTURA DE RIEGO EXISTENTE

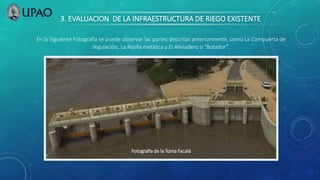

Fotografía de la Toma Facalá
En la Siguiente Fotografía se puede observar las partes descritas anteriormente, como La Compuerta de
regulación, La Rejilla metálica y El Aliviadero o “Botador”.
3. EVALUACION DE LA INFRAESTRUCTURA DE RIEGO EXISTENTE
3.2. CANAL FACALÁ:
El Canal tiene una longitud total de 25 km, una
longitud de aprox. 65 metros estará revestido de
mampostería de piedra asentada y emboquillada en
concreto f´c= 175kg/cm2 de 0.25 m de espesor y 2.00
m de altura, luego de la cual empalma con la sección
del canal existente; el resto de la longitud del canal es
íntegramente de tierra y una capacidad para conducir
un caudal de hasta 16 m3/s.

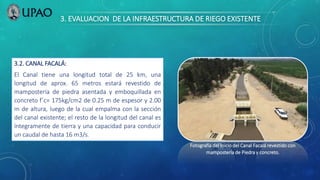

Fotografía del Inicio del Canal Facalá revestido con
mampostería de Piedra y concreto.
3. EVALUACION DE LA INFRAESTRUCTURA DE RIEGO EXISTENTE

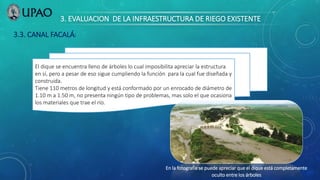

El dique se encuentra lleno de árboles lo cual imposibilita apreciar la estructura
en sí, pero a pesar de eso sigue cumpliendo la función para la cual fue diseñada y
construida.
Tiene 110 metros de longitud y está conformado por un enrocado de diámetro de
1.10 m a 1.50 m, no presenta ningún tipo de problemas, mas solo el que ocasiona
los materiales que trae el río.
3.3. CANAL FACALÁ:
En la fotografía se puede apreciar que el dique está completamente
oculto entre los árboles
3. EVALUACION DE LA INFRAESTRUCTURA DE RIEGO EXISTENTE

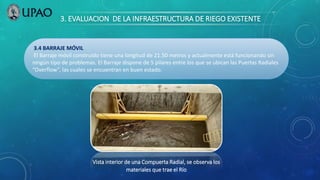

3.4 BARRAJE MÓVIL
El Barraje móvil construido tiene una longitud de 21.50 metros y actualmente está funcionando sin
ningún tipo de problemas. El Barraje dispone de 5 pilares entre los que se ubican las Puertas Radiales
“Overflow”, las cuales se encuentran en buen estado.
Vista interior de una Compuerta Radial, se observa los
materiales que trae el Río

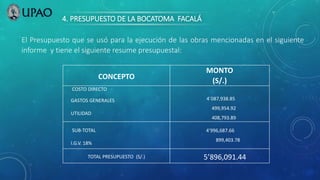

4. PRESUPUESTO DE LA BOCATOMA FACALÁ
El Presupuesto que se usó para la ejecución de las obras mencionadas en el siguiente
informe y tiene el siguiente resume presupuestal:
CONCEPTO
MONTO
(S/.)
COSTO DIRECTO
GASTOS GENERALES
UTILIDAD
4`087,938.85
499,954.92
408,793.89
SUB-TOTAL
I.G.V. 18%
4’996,687.66
899,403.78
TOTAL PRESUPUESTO (S/.) 5’896,091.44

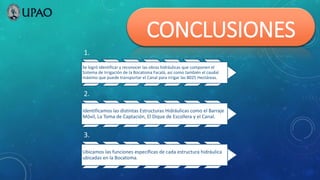

CONCLUSIONES
1.
Se logró identificar y reconocer las obras hidráulicas que componen el
Sistema de Irrigación de la Bocatoma Facalá, así como también el caudal
máximo que puede transportar el Canal para irrigar las 8025 Hectáreas.
2.
Identificamos las distintas Estructuras Hidráulicas como el Barraje
Móvil, La Toma de Captación, El Dique de Escollera y el Canal.
3.
Ubicamos las funciones específicas de cada estructura hidráulica
ubicadas en la Bocatoma.

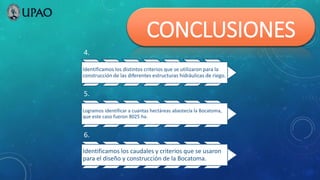

CONCLUSIONES
4.
Identificamos los distintos criterios que se utilizaron para la
construcción de las diferentes estructuras hidráulicas de riego.
5.
Logramos identificar a cuantas hectáreas abastecía la Bocatoma,
que este caso fueron 8025 ha.
6.
Identificamos los caudales y criterios que se usaron
para el diseño y construcción de la Bocatoma.

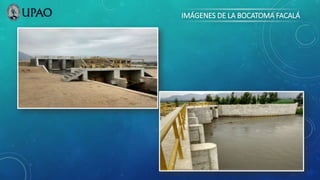

IMÁGENES DE LA BOCATOMA FACALÁ
IMÁGENES DE LA BOCATOMA FACALÁ
MUCHA
S
GRACIA
S

Evaluación Bocatoma Facalá- LaLibertad

  • 1.
    UNIVERSIDAD PRIVADA ANTENORORREGO ESCUELA PROFESIONAL DE INGENIERÍA CIVIL TRABAJO DE INVESTIGACIÓN “EVALUACIÓN Y ANÁLISIS DE LA BOCATOMA FACALÁ” DOCENTE : ING. GARCÍA RIVERA, JUAN PABLO CICLO : “VIII” INTEGRANTE : - SÁNCHEZ PAREDES, Elvis - CARRANZA MORALES, Ingrid
  • 2.
    “EVALUACIÓN Y ANÁLISISDE LA BOCATOMA FACALÁ” SISTEMA DE RIEGO  DEFINICIÓN Se denomina Sistema de riego o Perímetro de riego, al conjunto de estructuras, que hace posible que una determinada área pueda ser cultivada con la aplicación del agua necesaria a las plantas.
  • 3.
    COMPONENTES DE RIEGO: Elsistema de riego consta de una serie de componentes, los principales se citan a continuación.  BOCATOMA: Las bocatomas construidas técnicamente constan en general de las siguientes partes: I. Compuerta de control y cierre de la compuerta: Dispositivo para medir los niveles, aguas arriba y aguas debajo de la compuerta de control. II. Un vertedero para fijar la sección del curso del agua, evitando de esta forma la migración del curso de agua en ese punto y su socavación, lo que podría dejar la bocatoma inoperante.
  • 4.
     EMBALSE: Los canalesde riego tienen la función de conducir el agua dese la captación hasta el campo donde se aplica a los cultivos. Están estrechamente vinculados a las características del terreno, generalmente siguen las curvas de nivel de este, descendiendo suavemente hacia las cotas más bajas.  CANALES DE RIEGO: Se denomina embalse a la acumulación de agua producida por una obstrucción en el lecho de un rio que cierra parcial o totalmente su cauce. La obstrucción del cauce puede ocurrir por causas naturales, Por Ejemplo:  el derrumbe de una ladera en un tramo estrecho del rio o arroyo.
  • 5.
     BARRAJE: Está constituidopor un muro de concreto transversal al río o a un canal, repesando de esta manera el agua para poder captarla a través de compuertas. Los barajes pueden ser móviles, fijos y mixtos.  TRANSICIONES: Es una estructura que se usa para ir modificando en forma gradual la sección transversal de un canal, cuando se tiene que unir dos tramos con diferentes formas de sección transversal, pendiente o dirección. Las transiciones se diseñan a la entrada y/o salida de diferentes estructuras tales como:  Tomas  Rápidas  Caídas  Desarenadores  Puentes  Canales,  Alcantarillas,  Sifones invertidos  etc.
  • 6.
    EVALUACIÓN Y ANÁLISISDE LA BOCATOMA FACALÁ
  • 7.
    1.1. DESCRIPCIÓN GENERALDE LA BOCATOMA Ubicación: Ubicación Política Región : La Libertad Provincias : Ascope Distritos : Ascope Valle : Chicama Cuenca : Chicama Ubicación Geográfica Paralelo : 7° 42´ Latitud Sur Longitud : 79° 06´ Longitud Oeste Altitud : 229 msnm 1.GENERALIDADES  Las precipitaciones pluviales sobre estas zonas son mínimas, registrándose un promedio anual de 22.9 mm en el Valle Chicama
  • 8.
    1.2 HIDROLOGÍA: El ríoChicama presenta un régimen irregular, cuyas mayores descargas se registran en los meses de enero a abril y las mínimas durante el estiaje que corresponde al período de mayo a diciembre. Los caudales calculados para diversos períodos de retorno y distribuciones considerando el período de registro total de 1926 a 1999, se presentan en el Cuadro N°01: FRECUENCIA DE CAUDALES MÁXIMOS – RÍO CHICAMA TIEMPO DE RETORNO (años) CAUDAL MÁXIMO (m3/seg) MEDIO DIARIO* INSTANTÁNEO 2 5 10 20 25 50 100 175 200 500 180,10 347,19 489,39 649,88 705,87 894,36 1 106,60 1 296,79 1 344,74 1 703,13 221,03 426,08 600,59 797,55 866,27 1 097,59 1 358,06 1591,46 1 650,32 2 090,14  Para el presente caso y para efectos de diseño, se ha adoptado un caudal máximo en el río Chicama de 1097.59 m3/seg, que corresponde a la función de distribución Log Pearson Tipo III del período de retorno de 50 años. Función de Distribución Teórica Log Pearson Tipo III
  • 9.
    1.2 TOPOGRAFIA Levantamiento topográfico delcauce del río Chicama a escala 1:1000 con curvas de nivel a cada medio metro, cubriendo todo el ancho del río, abarcando una superficie aproximada de 80 ha. Se utilizó equipos GPS, efectuando lectura del BM-1 en la margen derecha del río Chicama, a 750 m aguas arriba de la Bocatoma, el cual se encuentra monumentada de concreto con varilla de fierro de ½”. En base a dicho BM se ha efectuado una Poligonal de Apoyo irradiando a puntos auxiliares de la Poligonal con lecturas por punto nuevo, realizándose luego las mediciones entre puntos..
  • 10.
    1.2 TOPOGRAFIA La relaciónde Bench Mark (BMs) ubicados en el área del proyecto se muestran en el siguiente cuadro. BM E N COTA m.s.n.m. BM-1 715460.652 9146552.139 236.715 BM-2 714599.617 9146240.148 231.205 BM-2ª 715582.370 91462.01.727 232.276 BM-3 715541.850 9146159.051 231.508 BM-4 714333.042 9146082.352 228.742 BM-5 714026.764 9146127.635 226.846 BM-C1 715391.973 9146087.258 234.189 BM-D1 714758.368 9145980.299 230.331 BM-E1 714336.226 9145890.268 227.567 BM-1A 714249.540 9146003.515 228.774 Cuadro N° 02, Relación y Ubicación de BMs El levantamiento realizado está referenciado con coordenadas UTM Sistema WGS 84, para lo cual se utilizó un equipo GPS marca TOPCON y Nivel de precisión NIKKON con dos miras.
  • 11.
     Para laconstrucción y diseño de la bocatoma “Facalá” se tuvieron las siguientes consideraciones y criterios de diseño: 2. CONSIDERACIONES Y CRITERIOS DE DISEÑO El tipo de estructura definida, es el de Bocatoma con barraje de derivación, que de acuerdo a los estudios que se realizaron, resultó la más apropiada y conveniente desde el punto de vista técnico- económico. La avenida máxima instantánea calculada del Río Chicama fue de 1 097,59 m3/s que corresponde a la Función de Distribución Teórica Log Pearson Tipo III, del periodo de retorno de 50 años. El barraje de derivación previsto es mixto: barraje móvil de 21,60 m y escollera-partidor para orientar el flujo por la margen izquierda en el caso de máximas avenidas extraordinarias. El caudal máximo de diseño a ser captado hacia Facalá para atender la demanda agrícola sumado al caudal necesario para inundar las lagunillas para recarga de los acuíferos, es de Q = 16.0m3/s.
  • 12.
    2. CONSIDERACIONES YCRITERIOS DE DISEÑO
  • 13.
    2.2 DESCRIPCIÓN DELAS ESTRUCTURAS QUE COMPONEN LA BOCATOMA:  La Bocatoma Facalá es una bocatoma con barraje de derivación móvil para asegurar la captación de un caudal máximo de 16 m3/s. La Bocatoma “Facalá” consta de 5 componentes principales. a) Bocal de Captación b) Barraje Móvil c) Diques de Encauzamiento d) Muros e) Estructuras Metálicas
  • 14.
    2.2.1. DESCRIPCIÓN DELAS ESTRUCTURAS QUE COMPONEN LA BOCATOMA: La bocal de captación está conformada por cinco componentes: barrera de rieles, primer rebose, canal desgravador, ventanas de ingreso (segundo rebose), cámara y canal desripiador, puente vehicular, rápida de empalme y canal de derivación. •Paralelo al cauce del río Chicama y hacia la margen derecha se encuentra un peine de rieles de acero de 60 lb/yd, separados un metro para imposibilitar el ingreso de piedras al bocal de la bocatoma. Barrera de Rieles, Primer Rebose •Entre el primer muro de rebose y las ventanas de ingreso se localiza el canal desgravador de sección trapezoidal con taludes variables, 1.20 m de ancho de fondo y una pendiente de 2% que permite atrapar y evacuar los sedimentos gruesos (gravas) que hayan trasvasado el primer rebose. Canal Desgravador •Se localizan inmediatamente después del canal desgravador y a una altura variable de 0.60m por encima del piso de este Ventanas de Ingreso
  • 15.
    2.2.1. DESCRIPCIÓN DELAS ESTRUCTURAS QUE COMPONEN LA BOCATOMA: •Estas compuertas son del tipo de retención y regulación, fabricadas de planchas de acero y perfiles metálicos de 1,30m de altura de 2,25m de ancho y de 1,50m de brazo de giro, por cada ventana en número de dos. Compuertas Radiales •La cámara desripiadora está ubicada inmediatamente después de la ventanas de ingreso y antes de las Compuertas Radiales, donde los sedimentos que atraviesan el canal desgravador ingresan a una poza rectangular de sección variable (de 9,925 a 6.00 m), pendiente de fondo pronunciado con dirección a la compuerta desripiadora. Cámara y Canal Desripiador •A 5.00 m del término de las estructuras donde se ubican las compuertas radiales se encuentra un pequeño puente vehicular. Puente Vehicular •Inmediatamente después del puente vehicular inicia la caída inclinada de sección rectangular de ancho variable de 4.50 m a 6.00 m, altura de los muros variables desde 2.00 m hasta 3.80 m, con una longitud total de 27.52 m, que incluye la transición de 4.00m para el cambio de sección rectangular de la caída inclinada al trapezoidal del canal Facalá. Caída Inclinada
  • 16.
    2.2.2. BARRAJE MOVIL El barraje móvil está ubicado dentro de un canal de limpia gruesa de 22,00 m de ancho y 48.03 m de longitud media que cuenta con una fuerte pendiente (S=0.04) para garantizar la capacidad de arrastre.  Mediante la operación de las compuertas radiales del barraje móvil se regulara el ingreso de agua a la bocal de captación proporcionando la carga de agua requerida para la derivación, asimismo permitirá que el canal de limpia arrastre el material acumulado delante del muro frontal o primer rebose de la bocal. En la fotografía se puede observar el Barraje móvil con las Compuertas
  • 17.
    2.2.3. DIQUE DEESCOLLERA PARTIDOR  En el extremo izquierdo de la bocatoma, se encuentra un dique transversal al eje del barraje, sobre él se apoya el lado izquierdo del barraje móvil y separa la bocatoma proyectada del “brazo” de rio de la margen izquierda, durante el acaecimiento de máximas avenidas eventuales. 2.2.4. MUROS  Los muros en forma de T invertida están ubicados en la margen izquierda, aguas arriba del barraje móvil, sensiblemente curvo se empotra en la escollera – partidor, como también hacia aguas abajo; los muros trapeciales se ubican en la margen derecha, aguas arriba y debajo de la bocal de captación.
  • 18.
    2.2.5. ESTRUCTURAS METALICAS Las estructuras metálicas comprendidas en la bocatoma son: compuertas radiales, compuertas planas, barandas, rieles y escaleras de gato.
  • 19.
    3. EVALUACION DELA INFRAESTRUCTURA DE RIEGO EXISTENTE 3.1. CAPTACIÓN EXISTENTE:  La Bocatoma denominada “Facalá” y el canal Facalá existentes fueron realizados mediante el Programa Sub Sectorial de Irrigaciones, se inauguraron en Julio del año 2013 y abastecen de agua de riego a una superficie agrícola actual de 8 025.25 ha con pretensión de su incremento a un total de 10 303.54 ha, ubicados bajo su influencia.  Consta de los siguientes elementos principales: La toma propiamente dicha tiene una longitud aproximada de 11 metros. Aliviadero o “Botador” ubicado a unos metros de la Toma. Rejilla Metálica ubicado en la entrada de la toma para evitar el ingreso de materiales que puedan obstruir la toma. Compuerta de regulación, que sirve para regular el caudal de agua que ingresa, el cual se mide aguas arriba en el “Medidor Facalá”
  • 20.
    3. EVALUACION DELA INFRAESTRUCTURA DE RIEGO EXISTENTE Fotografía de la Toma Facalá En la Siguiente Fotografía se puede observar las partes descritas anteriormente, como La Compuerta de regulación, La Rejilla metálica y El Aliviadero o “Botador”.
  • 21.
    3. EVALUACION DELA INFRAESTRUCTURA DE RIEGO EXISTENTE 3.2. CANAL FACALÁ: El Canal tiene una longitud total de 25 km, una longitud de aprox. 65 metros estará revestido de mampostería de piedra asentada y emboquillada en concreto f´c= 175kg/cm2 de 0.25 m de espesor y 2.00 m de altura, luego de la cual empalma con la sección del canal existente; el resto de la longitud del canal es íntegramente de tierra y una capacidad para conducir un caudal de hasta 16 m3/s. Fotografía del Inicio del Canal Facalá revestido con mampostería de Piedra y concreto.
  • 22.
    3. EVALUACION DELA INFRAESTRUCTURA DE RIEGO EXISTENTE El dique se encuentra lleno de árboles lo cual imposibilita apreciar la estructura en sí, pero a pesar de eso sigue cumpliendo la función para la cual fue diseñada y construida. Tiene 110 metros de longitud y está conformado por un enrocado de diámetro de 1.10 m a 1.50 m, no presenta ningún tipo de problemas, mas solo el que ocasiona los materiales que trae el río. 3.3. CANAL FACALÁ: En la fotografía se puede apreciar que el dique está completamente oculto entre los árboles
  • 23.
    3. EVALUACION DELA INFRAESTRUCTURA DE RIEGO EXISTENTE 3.4 BARRAJE MÓVIL El Barraje móvil construido tiene una longitud de 21.50 metros y actualmente está funcionando sin ningún tipo de problemas. El Barraje dispone de 5 pilares entre los que se ubican las Puertas Radiales “Overflow”, las cuales se encuentran en buen estado. Vista interior de una Compuerta Radial, se observa los materiales que trae el Río
  • 24.
    4. PRESUPUESTO DELA BOCATOMA FACALÁ El Presupuesto que se usó para la ejecución de las obras mencionadas en el siguiente informe y tiene el siguiente resume presupuestal: CONCEPTO MONTO (S/.) COSTO DIRECTO GASTOS GENERALES UTILIDAD 4`087,938.85 499,954.92 408,793.89 SUB-TOTAL I.G.V. 18% 4’996,687.66 899,403.78 TOTAL PRESUPUESTO (S/.) 5’896,091.44
  • 25.
    CONCLUSIONES 1. Se logró identificary reconocer las obras hidráulicas que componen el Sistema de Irrigación de la Bocatoma Facalá, así como también el caudal máximo que puede transportar el Canal para irrigar las 8025 Hectáreas. 2. Identificamos las distintas Estructuras Hidráulicas como el Barraje Móvil, La Toma de Captación, El Dique de Escollera y el Canal. 3. Ubicamos las funciones específicas de cada estructura hidráulica ubicadas en la Bocatoma.
  • 26.
    CONCLUSIONES 4. Identificamos los distintoscriterios que se utilizaron para la construcción de las diferentes estructuras hidráulicas de riego. 5. Logramos identificar a cuantas hectáreas abastecía la Bocatoma, que este caso fueron 8025 ha. 6. Identificamos los caudales y criterios que se usaron para el diseño y construcción de la Bocatoma.
  • 27.
    IMÁGENES DE LABOCATOMA FACALÁ
  • 28.
    IMÁGENES DE LABOCATOMA FACALÁ
  • 29.
