MEMORIA DESCRIPTIVA DE OBRAS CIVILES

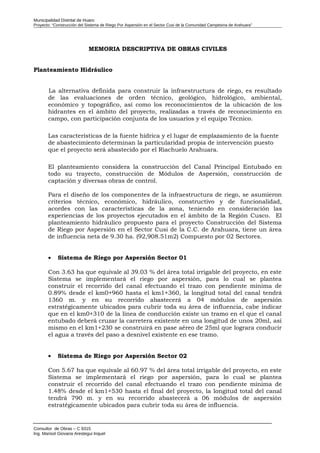

Planteamiento Hidráulico
La alternativa definida para construir la infraestructura de riego, es resultado
de las evaluaciones de orden técnico, geológico, hidrológico, ambiental,
económico y topográfico, así como los reconocimientos de la ubicación de los
hidrantes en el ámbito del proyecto, realizadas a través de reconocimiento en
campo, con participación conjunta de los usuarios y el equipo Técnico.
Las características de la fuente hídrica y el lugar de emplazamiento de la fuente
de abastecimiento determinan la particularidad propia de intervención puesto
que el proyecto será abastecido por el Riachuelo Arahuara.
El planteamiento considera la construcción del Canal Principal Entubado en
todo su trayecto, construcción de Módulos de Aspersión, construcción de
captación y diversas obras de control.
Para el diseño de los componentes de la infraestructura de riego, se asumieron
criterios técnico, económico, hidráulico, constructivo y de funcionalidad,
acordes con las características de la zona, teniendo en consideración las
experiencias de los proyectos ejecutados en el ámbito de la Región Cusco. El
planteamiento hidráulico propuesto para el proyecto Construcción del Sistema
de Riego por Aspersión en el Sector Cusi de la C.C. de Arahuara, tiene un área
de influencia neta de 9.30 ha. (92,908.51m2) Compuesto por 02 Sectores.
• Sistema de Riego por Aspersión Sector 01
Con 3.63 ha que equivale al 39.03 % del área total irrigable del proyecto, en este
Sistema se implementará el riego por aspersión, para lo cual se plantea
construir el recorrido del canal efectuando el trazo con pendiente mínima de
0.89% desde el km0+960 hasta el km1+360, la longitud total del canal tendrá
1360 m. y en su recorrido abastecerá a 04 módulos de aspersión
estratégicamente ubicados para cubrir toda su área de influencia, cabe indicar
que en el km0+310 de la línea de conducción existe un tramo en el que el canal
entubado deberá cruzar la carretera existente en una longitud de unos 20ml, así
mismo en el km1+230 se construirá en pase aéreo de 25ml que lograra conducir
el agua a través del paso a desnivel existente en ese tramo.
• Sistema de Riego por Aspersión Sector 02
Con 5.67 ha que equivale al 60.97 % del área total irrigable del proyecto, en este
Sistema se implementará el riego por aspersión, para lo cual se plantea
construir el recorrido del canal efectuando el trazo con pendiente mínima de
1.48% desde el km1+530 hasta el final del proyecto, la longitud total del canal
tendrá 790 m. y en su recorrido abastecerá a 06 módulos de aspersión
estratégicamente ubicados para cubrir toda su área de influencia.
Consultor de Obras – C 9315
Ing. Marisol Giovana Arestegui Inquel

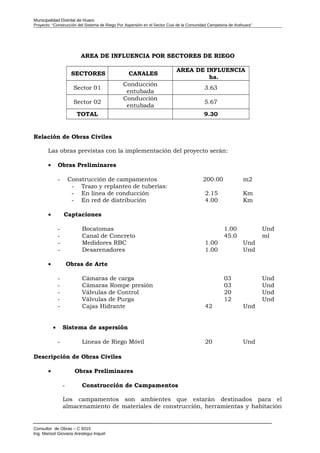

AREA DE INFLUENCIA POR SECTORES DE RIEGO
SECTORES CANALES
AREA DE INFLUENCIA
ha.
Sector 01
Conducción
entubada
3.63
Sector 02
Conducción
entubada
5.67
TOTAL 9.30
Relación de Obras Civiles
Las obras previstas con la implementación del proyecto serán:
• Obras Preliminares
- Construcción de campamentos 200.00 m2
- Trazo y replanteo de tuberías:
- En línea de conducción 2.15 Km
- En red de distribución 4.00 Km
• Captaciones
- Bocatomas 1.00 Und
- Canal de Concreto 45.0 ml
- Medidores RBC 1.00 Und
- Desarenadores 1.00 Und
• Obras de Arte
- Cámaras de carga 03 Und
- Cámaras Rompe presión 03 Und
- Válvulas de Control 20 Und
- Válvulas de Purga 12 Und
- Cajas Hidrante 42 Und
• Sistema de aspersión
- Líneas de Riego Móvil 20 Und
Descripción de Obras Civiles
• Obras Preliminares

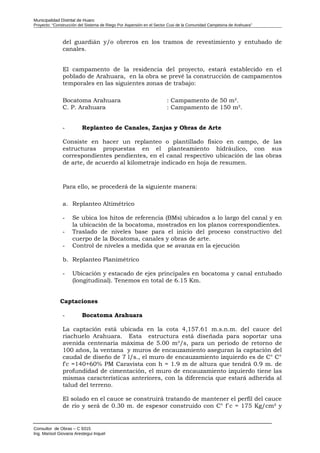

- Construcción de Campamentos
Los campamentos son ambientes que estarán destinados para el
almacenamiento de materiales de construcción, herramientas y habitación

del guardián y/o obreros en los tramos de revestimiento y entubado de
canales.
El campamento de la residencia del proyecto, estará establecido en el
poblado de Arahuara, en la obra se prevé la construcción de campamentos
temporales en las siguientes zonas de trabajo:
Bocatoma Arahuara : Campamento de 50 m².
C. P. Arahuara : Campamento de 150 m².
- Replanteo de Canales, Zanjas y Obras de Arte
Consiste en hacer un replanteo o plantillado físico en campo, de las
estructuras propuestas en el planteamiento hidráulico, con sus
correspondientes pendientes, en el canal respectivo ubicación de las obras
de arte, de acuerdo al kilometraje indicado en hoja de resumen.
Para ello, se procederá de la siguiente manera:
a. Replanteo Altimétrico
- Se ubica los hitos de referencia (BMs) ubicados a lo largo del canal y en
la ubicación de la bocatoma, mostrados en los planos correspondientes.
- Traslado de niveles base para el inicio del proceso constructivo del
cuerpo de la Bocatoma, canales y obras de arte.
- Control de niveles a medida que se avanza en la ejecución
b. Replanteo Planimétrico
- Ubicación y estacado de ejes principales en bocatoma y canal entubado
(longitudinal). Tenemos en total de 6.15 Km.
Captaciones
- Bocatoma Arahuara
La captación está ubicada en la cota 4,157.61 m.s.n.m. del cauce del
riachuelo Arahuara. Esta estructura está diseñada para soportar una
avenida centenaria máxima de 5.00 m³/s, para un periodo de retorno de
100 años, la ventana y muros de encauzamiento aseguran la captación del
caudal de diseño de 7 l/s., el muro de encauzamiento izquierdo es de C° C°
f'c =140+60% PM Caravista con h = 1.9 m de altura que tendrá 0.9 m. de
profundidad de cimentación, el muro de encauzamiento izquierdo tiene las
mismas características anteriores, con la diferencia que estará adherida al
talud del terreno.
El solado en el cauce se construirá tratando de mantener el perfil del cauce
de río y será de 0.30 m. de espesor construido con C° f´c = 175 Kg/cm² y

bolones de piedra de tamaño máximo 0.50 m. embebidos 2/3 de su altura
en el concreto los que serán distribuidos en forma equidistante a 1 m
dando un aspecto rugoso que permitirá disipar la velocidad en el cauce, en
dirección de la ventana de captación se construirá un pequeño azud de
0.30 m. de altura de forma indicada en el plano que servirá para encausar
las aguas en época de mínimas o de secas.
Transversalmente al cauce antes y después del solado se ha previsto la
construcción de dentellones de concreto ciclópeo de 0.8 m. de profundidad
mínima y 0.5 de espesor, con la finalidad de evitar el socavamiento
producto de las máximas avenidas.
La ventana de captación es de 0.50 x 0.20 m. tipo orificio que permitirá
captar en época de estiaje 0.007 m³/s. y en época de crecidas 0.0120
m³/s., la misma que es regulada mediante una compuerta metálica
deslizante (tipo vástago), para la operación de la compuerta deslizante se
propone la construcción de una losa y cortina de protección de C°A° f’c =
210 Kg/cm² , seguidamente el canal de conducción de 0.5 x 0.5 en 45 m.
se considera parte de la bocatoma.

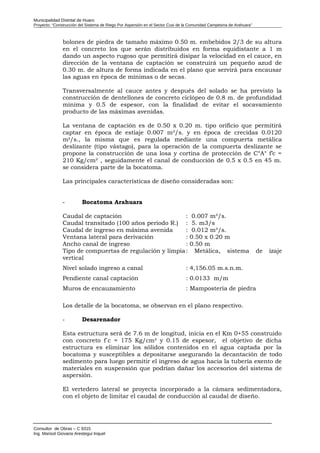

Las principales características de diseño consideradas son:
- Bocatoma Arahuara
Caudal de captación : 0.007 m³/s.
Caudal transitado (100 años periodo R.) : 5. m3/s
Caudal de ingreso en máxima avenida : 0.012 m³/s.
Ventana lateral para derivación : 0.50 x 0.20 m
Ancho canal de ingreso : 0.50 m
Tipo de compuertas de regulación y limpia: Metálica, sistema de izaje
vertical
Nivel solado ingreso a canal : 4,156.05 m.s.n.m.
Pendiente canal captación : 0.0133 m/m
Muros de encauzamiento : Mampostería de piedra
Los detalle de la bocatoma, se observan en el plano respectivo.
- Desarenador
Esta estructura será de 7.6 m de longitud, inicia en el Km 0+55 construido
con concreto f´c = 175 Kg/cm² y 0.15 de espesor, el objetivo de dicha
estructura es eliminar los sólidos contenidos en el agua captada por la
bocatoma y susceptibles a depositarse asegurando la decantación de todo
sedimento para luego permitir el ingreso de agua hacia la tubería exento de
materiales en suspensión que podrían dañar los accesorios del sistema de
aspersión.
El vertedero lateral se proyecta incorporado a la cámara sedimentadora,
con el objeto de limitar el caudal de conducción al caudal de diseño.

El desarenador proyectado es de sección trapezoidal, de lavado
intermitente, con ventana semiaxial de evacuación y sistema de purga por
arrastre. La nave sedimentadora dispone de 2.75 m de longitud con una
transición de ingreso de 2.70 m.
El vertedor de excedencias presenta un perfil Creager, dispone de una
longitud de 1.70 m. su ubicación y/o lugar de emplazamiento, se eligió de
manera que el agua evacuada disponga de una adecuada entrega al nivel
y/o espejo de agua del riachuelo Arahuara. Los detalles constructivos de la
estructura se muestran en el plano respectivo.
- Medidor RBC
Es una estructura que se ubicara al final del Desarenador planteado, este
tendrá la misión de medir la cantidad de agua que viene siendo utilizada
por el proyecto de riego. Será del tipo RBC que es fácil de construir y de
leer.
- Construcción de Caja Canal – Línea de Conducción
En el canal Arahuara a partir del Km 0+045 se generan actividades de
movimiento de tierra en la excavación de:
Zanja Canal Arahuara Km 0+000 al 2+150 = 2,150 m
- Refine de caja canal
Consiste en el perfilamiento del canal a fin de uniformizar su sección
transversal antes de revestir, considerándose para ello la excavación de un
espesor promedio de 0.20 m a lo largo del canal.
Sistema de riego por aspersión Arahuara
El sistema de riego por aspersión está planteado para el Sistema Arahuara
en 9.30 ha., el que será abastecido por la línea de conducción principal
entubado, alimentando a las 03 cámaras de carga para los 10 módulos
ubicados a lo largo de la línea de conducción, cada una de las cámaras de
carga arriba indicados alimentará a un módulo que está compuesto por
una línea principal y laterales distribuidos en forma espina de pescado,
estas se han ubicado en función a la configuración topográfica y la
distribución parcelaria del Sistema, para ello se ha mantenido que la línea
principal va en dirección de la máxima pendiente del terreno y las líneas
laterales salen a ambos lados paralelos a las curvas de nivel con pendiente
no mayor a 1% que permitirá compensar las pérdidas por fricción a lo largo
de los ramales o líneas laterales.
Las características de los módulos de riego por aspersión es variado, por la
configuración topográfica de su área influencia y la distribución parcelarios
de la zona.

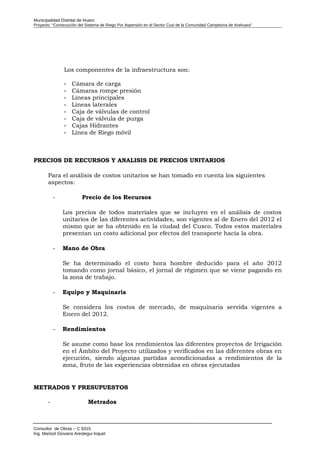

Los componentes de la infraestructura son:
- Cámara de carga
- Cámaras rompe presión
- Líneas principales
- Líneas laterales
- Caja de válvulas de control
- Caja de válvula de purga
- Cajas Hidrantes
- Línea de Riego móvil
PRECIOS DE RECURSOS Y ANALISIS DE PRECIOS UNITARIOS
Para el análisis de costos unitarios se han tomado en cuenta los siguientes
aspectos:
- Precio de los Recursos
Los precios de todos materiales que se incluyen en el análisis de costos
unitarios de las diferentes actividades, son vigentes al de Enero del 2012 el
mismo que se ha obtenido en la ciudad del Cusco. Todos estos materiales
presentan un costo adicional por efectos del transporte hacia la obra.
- Mano de Obra
Se ha determinado el costo hora hombre deducido para el año 2012
tomando como jornal básico, el jornal de régimen que se viene pagando en
la zona de trabajo.
- Equipo y Maquinaria
Se considera los costos de mercado, de maquinaria servida vigentes a
Enero del 2012.
- Rendimientos
Se asume como base los rendimientos las diferentes proyectos de Irrigación
en el Ámbito del Proyecto utilizados y verificados en las diferentes obras en
ejecución, siendo algunas partidas acondicionadas a rendimientos de la
zona, fruto de las experiencias obtenidas en obras ejecutadas
METRADOS Y PRESUPUESTOS
- Metrados

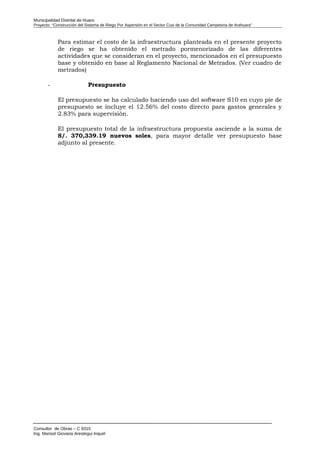

Para estimar el costo de la infraestructura planteada en el presente proyecto
de riego se ha obtenido el metrado pormenorizado de las diferentes
actividades que se consideran en el proyecto, mencionados en el presupuesto
base y obtenido en base al Reglamento Nacional de Metrados. (Ver cuadro de
metrados)
- Presupuesto
El presupuesto se ha calculado haciendo uso del software S10 en cuyo pie de
presupuesto se incluye el 12.56% del costo directo para gastos generales y
2.83% para supervisión.
El presupuesto total de la infraestructura propuesta asciende a la suma de
S/. 370,339.19 nuevos soles, para mayor detalle ver presupuesto base
adjunto al presente.

MMEMORIA DESCRIPTIVA DE RIEGO POR ASPERSIONEMORIA DESCRIPTIVA DE RIEGO POR ASPERSION

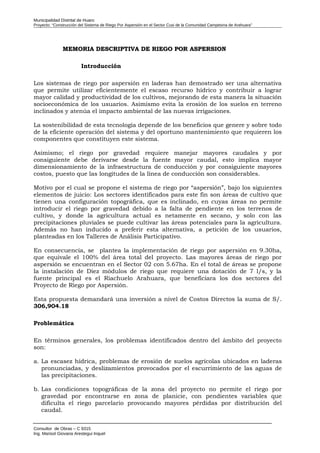

Introducción
Los sistemas de riego por aspersión en laderas han demostrado ser una alternativa
que permite utilizar eficientemente el escaso recurso hídrico y contribuir a lograr
mayor calidad y productividad de los cultivos, mejorando de esta manera la situación
socioeconómica de los usuarios. Asimismo evita la erosión de los suelos en terreno
inclinados y atenúa el impacto ambiental de las nuevas irrigaciones.
La sostenibilidad de esta tecnología depende de los beneficios que genere y sobre todo
de la eficiente operación del sistema y del oportuno mantenimiento que requieren los
componentes que constituyen este sistema.
Asimismo; el riego por gravedad requiere manejar mayores caudales y por
consiguiente debe derivarse desde la fuente mayor caudal, esto implica mayor
dimensionamiento de la infraestructura de conducción y por consiguiente mayores
costos, puesto que las longitudes de la línea de conducción son considerables.
Motivo por el cual se propone el sistema de riego por “aspersión”, bajo los siguientes
elementos de juicio: Los sectores identificados para este fin son áreas de cultivo que
tienen una configuración topográfica, que es inclinado, en cuyas áreas no permite
introducir el riego por gravedad debido a la falta de pendiente en los terrenos de
cultivo, y donde la agricultura actual es netamente en secano, y solo con las
precipitaciones pluviales se puede cultivar las áreas potenciales para la agricultura.
Además no han inducido a preferir esta alternativa, a petición de los usuarios,
planteadas en los Talleres de Análisis Participativo.
En consecuencia, se plantea la implementación de riego por aspersión en 9.30ha,
que equivale el 100% del área total del proyecto. Las mayores áreas de riego por
aspersión se encuentran en el Sector 02 con 5.67ha. En el total de áreas se propone
la instalación de Diez módulos de riego que requiere una dotación de 7 l/s, y la
fuente principal es el Riachuelo Arahuara, que beneficiara los dos sectores del
Proyecto de Riego por Aspersión.
Esta propuesta demandará una inversión a nivel de Costos Directos la suma de S/.
306,904.18
Problemática
En términos generales, los problemas identificados dentro del ámbito del proyecto
son:
a. La escasez hídrica, problemas de erosión de suelos agrícolas ubicados en laderas
pronunciadas, y deslizamientos provocados por el escurrimiento de las aguas de
las precipitaciones.
b. Las condiciones topográficas de la zona del proyecto no permite el riego por
gravedad por encontrarse en zona de planicie, con pendientes variables que
dificulta el riego parcelario provocando mayores pérdidas por distribución del
caudal.

Objetivos
En vista de los problemas identificados se propone lo siguiente:

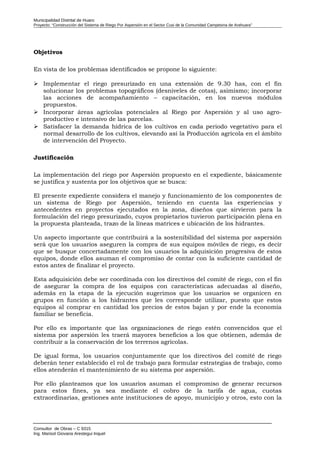

 Implementar el riego presurizado en una extensión de 9.30 has, con el fin
solucionar los problemas topográficos (desniveles de cotas), asimismo; incorporar
las acciones de acompañamiento – capacitación, en los nuevos módulos
propuestos.
 Incorporar áreas agrícolas potenciales al Riego por Aspersión y al uso agro-
productivo e intensivo de las parcelas.
 Satisfacer la demanda hídrica de los cultivos en cada periodo vegetativo para el
normal desarrollo de los cultivos, elevando así la Producción agrícola en el ámbito
de intervención del Proyecto.
Justificación
La implementación del riego por Aspersión propuesto en el expediente, básicamente
se justifica y sustenta por los objetivos que se busca:
El presente expediente considera el manejo y funcionamiento de los componentes de
un sistema de Riego por Aspersión, teniendo en cuenta las experiencias y
antecedentes en proyectos ejecutados en la zona, diseños que sirvieron para la
formulación del riego presurizado, cuyos propietarios tuvieron participación plena en
la propuesta planteada, trazo de la líneas matrices e ubicación de los hidrantes.
Un aspecto importante que contribuirá a la sostenibilidad del sistema por aspersión
será que los usuarios aseguren la compra de sus equipos móviles de riego, es decir
que se busque concertadamente con los usuarios la adquisición progresiva de estos
equipos, donde ellos asuman el compromiso de contar con la suficiente cantidad de
estos antes de finalizar el proyecto.
Esta adquisición debe ser coordinada con los directivos del comité de riego, con el fin
de asegurar la compra de los equipos con características adecuadas al diseño,
además en la etapa de la ejecución sugerimos que los usuarios se organicen en
grupos en función a los hidrantes que les corresponde utilizar, puesto que estos
equipos al comprar en cantidad los precios de estos bajan y por ende la economía
familiar se beneficia.
Por ello es importante que las organizaciones de riego estén convencidos que el
sistema por aspersión les traerá mayores beneficios a los que obtienen, además de
contribuir a la conservación de los terrenos agrícolas.
De igual forma, los usuarios conjuntamente que los directivos del comité de riego
deberán tener establecido el rol de trabajo para formular estrategias de trabajo, como
ellos atenderán el mantenimiento de su sistema por aspersión.
Por ello planteamos que los usuarios asuman el compromiso de generar recursos
para estos fines, ya sea mediante el cobro de la tarifa de agua, cuotas
extraordinarias, gestiones ante instituciones de apoyo, municipio y otros, esto con la

finalidad de contar con algunas estrategias que sean fácilmente aplicables y de
conocimiento de todos.
Propuesta del Sistema de Riego por Aspersión
Concepción del Proyecto

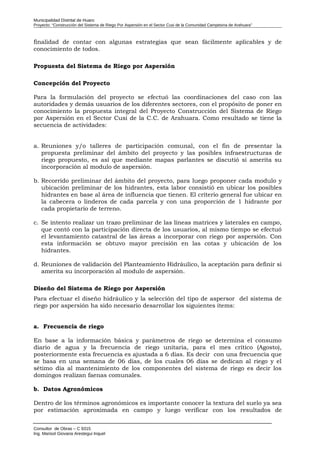

Para la formulación del proyecto se efectuó las coordinaciones del caso con las
autoridades y demás usuarios de los diferentes sectores, con el propósito de poner en
conocimiento la propuesta integral del Proyecto Construcción del Sistema de Riego
por Aspersión en el Sector Cusi de la C.C. de Arahuara. Como resultado se tiene la
secuencia de actividades:
a. Reuniones y/o talleres de participación comunal, con el fin de presentar la
propuesta preliminar del ámbito del proyecto y las posibles infraestructuras de
riego propuesto, es así que mediante mapas parlantes se discutió si amerita su
incorporación al modulo de aspersión.
b. Recorrido preliminar del ámbito del proyecto, para luego proponer cada modulo y
ubicación preliminar de los hidrantes, esta labor consistió en ubicar los posibles
hidrantes en base al área de influencia que tienen. El criterio general fue ubicar en
la cabecera o linderos de cada parcela y con una proporción de 1 hidrante por
cada propietario de terreno.
c. Se intento realizar un trazo preliminar de las líneas matrices y laterales en campo,
que contó con la participación directa de los usuarios, al mismo tiempo se efectuó
el levantamiento catastral de las áreas a incorporar con riego por aspersión. Con
esta información se obtuvo mayor precisión en las cotas y ubicación de los
hidrantes.
d. Reuniones de validación del Planteamiento Hidráulico, la aceptación para definir si
amerita su incorporación al modulo de aspersión.
Diseño del Sistema de Riego por Aspersión
Para efectuar el diseño hidráulico y la selección del tipo de aspersor del sistema de
riego por aspersión ha sido necesario desarrollar los siguientes ítems:
a. Frecuencia de riego
En base a la información básica y parámetros de riego se determina el consumo
diario de agua y la frecuencia de riego unitaria, para el mes crítico (Agosto),
posteriormente esta frecuencia es ajustada a 6 días. Es decir con una frecuencia que
se basa en una semana de 06 días, de los cuales 06 días se dedican al riego y el
sétimo día al mantenimiento de los componentes del sistema de riego es decir los
domingos realizan faenas comunales.
b. Datos Agronómicos
Dentro de los términos agronómicos es importante conocer la textura del suelo ya sea

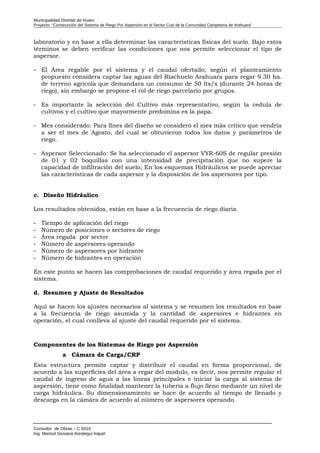

por estimación aproximada en campo y luego verificar con los resultados de

laboratorio y en base a ella determinar las características físicas del suelo. Bajo estos
términos se deben verificar las condiciones que nos permite seleccionar el tipo de
aspersor.
- El Área regable por el sistema y el caudal ofertado; según el planteamiento
propuesto considera captar las aguas del Riachuelo Arahuara para regar 9.30 ha.
de terreno agrícola que demandara un consumo de 50 lts/s (durante 24 horas de
riego), sin embargo se propone el rol de riego parcelario por grupos.
- Es importante la selección del Cultivo más representativo, según la cedula de
cultivos y el cultivo que mayormente predomina es la papa.
- Mes considerado: Para fines del diseño se consideró el mes más crítico que vendría
a ser el mes de Agosto, del cual se obtuvieron todos los datos y parámetros de
riego.
- Aspersor Seleccionado: Se ha seleccionado el aspersor VYR-60S de regular presión
de 01 y 02 boquillas con una intensidad de precipitación que no supere la
capacidad de infiltración del suelo; En los esquemas Hidráulicos se puede apreciar
las características de cada aspersor y la disposición de los aspersores por tipo.
c. Diseño Hidráulico
Los resultados obtenidos, están en base a la frecuencia de riego diaria.
- Tiempo de aplicación del riego
- Número de posiciones o sectores de riego
- Área regada por sector
- Número de aspersores operando
- Número de aspersores por hidrante
- Número de hidrantes en operación
En este punto se hacen las comprobaciones de caudal requerido y área regada por el
sistema.
d. Resumen y Ajuste de Resultados
Aquí se hacen los ajustes necesarios al sistema y se resumen los resultados en base
a la frecuencia de riego asumida y la cantidad de aspersores e hidrantes en
operación, el cual conlleva al ajuste del caudal requerido por el sistema.
Componentes de los Sistemas de Riego por Aspersión
a Cámara de Carga/CRP
Esta estructura permite captar y distribuir el caudal en forma proporcional, de
acuerdo a las superficies del área a regar del modulo, es decir, nos permite regular el
caudal de ingreso de agua a las líneas principales e iniciar la carga al sistema de
aspersión, tiene como finalidad mantener la tubería a flujo lleno mediante un nivel de
carga hidráulica. Su dimensionamiento se hace de acuerdo al tiempo de llenado y
descarga en la cámara de acuerdo al número de aspersores operando.

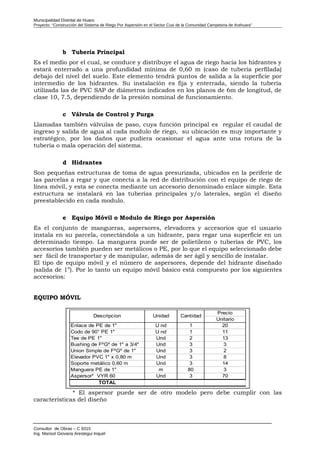

b Tubería Principal
Es el medio por el cual, se conduce y distribuye el agua de riego hacia los hidrantes y
estará enterrado a una profundidad mínima de 0,60 m (caso de tubería perfilada)
debajo del nivel del suelo. Este elemento tendrá puntos de salida a la superficie por
intermedio de los hidrantes. Su instalación es fija y enterrada, siendo la tubería
utilizada las de PVC SAP de diámetros indicados en los planos de 6m de longitud, de
clase 10, 7.5, dependiendo de la presión nominal de funcionamiento.
c Válvula de Control y Purga
Llamadas también válvulas de paso, cuya función principal es regular el caudal de
ingreso y salida de agua al cada modulo de riego, su ubicación es muy importante y
estratégico, por los daños que pudiera ocasionar el agua ante una rotura de la
tubería o mala operación del sistema.
d Hidrantes
Son pequeñas estructuras de toma de agua presurizada, ubicados en la periferie de
las parcelas a regar y que conecta a la red de distribución con el equipo de riego de
línea móvil, y esta se conecta mediante un accesorio denominado enlace simple. Esta
estructura se instalará en las tuberías principales y/o laterales, según el diseño
preestablecido en cada modulo.
e Equipo Móvil o Modulo de Riego por Aspersión
Es el conjunto de mangueras, aspersores, elevadores y accesorios que el usuario
instala en su parcela, conectándola a un hidrante, para regar una superficie en un
determinado tiempo. La manguera puede ser de polietileno o tuberías de PVC, los
accesorios también pueden ser metálicos o PE, por lo que el equipo seleccionado debe
ser fácil de transportar y de manipular, además de ser ágil y sencillo de instalar.
El tipo de equipo móvil y el número de aspersores, depende del hidrante diseñado
(salida de 1”). Por lo tanto un equipo móvil básico está compuesto por los siguientes
accesorios:
EQUIPO MÓVIL
Precio
Unitario
Enlace de PE de 1" U nd 1 20
Codo de 90° PE 1" U nd 1 11
Tee de PE 1" Und 2 13
Bushing de FºGº de 1" a 3/4" Und 3 3
Union Simple de FºGº de 1" Und 3 2
Elevador PVC 1" x 0,80 m Und 3 8
Soporte metálico 0,60 m Und 3 14
Manguera PE de 1" m 80 3
Aspersor* VYR 60 Und 3 70
TOTAL
Descripcion Unidad Cantidad
* El aspersor puede ser de otro modelo pero debe cumplir con las
características del diseño

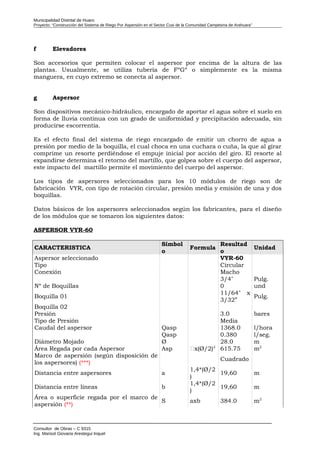

f Elevadores
Son accesorios que permiten colocar el aspersor por encima de la altura de las
plantas. Usualmente, se utiliza tubería de FºGº o simplemente es la misma
manguera, en cuyo extremo se conecta al aspersor.
g Aspersor
Son dispositivos mecánico-hidráulico, encargado de aportar el agua sobre el suelo en
forma de lluvia continua con un grado de uniformidad y precipitación adecuada, sin
producirse escorrentía.
Es el efecto final del sistema de riego encargado de emitir un chorro de agua a
presión por medio de la boquilla, el cual choca en una cuchara o cuña, la que al girar
comprime un resorte perdiéndose el empuje inicial por acción del giro. El resorte al
expandirse determina el retorno del martillo, que golpea sobre el cuerpo del aspersor,
este impacto del martillo permite el movimiento del cuerpo del aspersor.
Los tipos de aspersores seleccionados para los 10 módulos de riego son de
fabricación VYR, con tipo de rotación circular, presión media y emisión de una y dos
boquillas.
Datos básicos de los aspersores seleccionados según los fabricantes, para el diseño
de los módulos que se tomaron los siguientes datos:
ASPERSOR VYR-60
CARACTERISTICA
Símbol
o
Formula
Resultad
o
Unidad
Aspersor seleccionado VYR-60
Tipo Circular
Conexión Macho
3/4" Pulg.
Nº de Boquillas 0 und
Boquilla 01
11/64" x
3/32”
Pulg.
Boquilla 02
Presión 3.0 bares
Tipo de Presión Media
Caudal del aspersor Qasp 1368.0 l/hora
Qasp 0.380 l/seg.
Diámetro Mojado Ø 28.0 m
Área Regada por cada Aspersor Asp x(Ø/2)2
615.75 m2
Marco de aspersión (según disposición de
los aspersores) (***)
Cuadrado
Distancia entre aspersores a
1,4*(Ø/2
)
19,60 m
Distancia entre líneas b
1,4*(Ø/2
)
19,60 m
Área o superficie regada por el marco de
aspersión (**)
S axb 384.0 m2

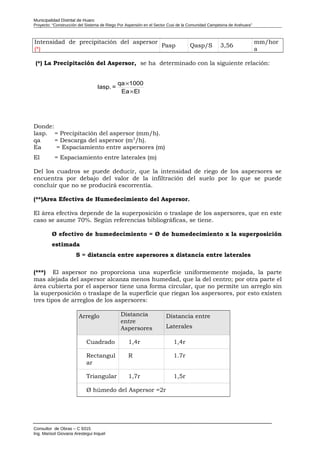

Intensidad de precipitación del aspersor
(*)
Pasp Qasp/S 3,56
mm/hor
a
(*) La Precipitación del Aspersor, se ha determinado con la siguiente relación:
Donde:
lasp. = Precipitación del aspersor (mm/h).
qa = Descarga del aspersor (m3
/h).
Ea = Espaciamiento entre aspersores (m)
El = Espaciamiento entre laterales (m)
Del los cuadros se puede deducir, que la intensidad de riego de los aspersores se
encuentra por debajo del valor de la infiltración del suelo por lo que se puede
concluir que no se producirá escorrentía.
(**)Area Efectiva de Humedecimiento del Aspersor.
El área efectiva depende de la superposición o traslape de los aspersores, que en este
caso se asume 70%. Según referencias bibliográficas, se tiene.
Ø efectivo de humedecimiento = Ø de humedecimiento x la superposición
estimada
S = distancia entre aspersores x distancia entre laterales
(***) El aspersor no proporciona una superficie uniformemente mojada, la parte
mas alejada del aspersor alcanza menos humedad, que la del centro; por otra parte el
área cubierta por el aspersor tiene una forma circular, que no permite un arreglo sin
la superposición o traslape de la superficie que riegan los aspersores, por esto existen
tres tipos de arreglos de los aspersores:
Arreglo Distancia
entre
Aspersores
Distancia entre
Laterales
Cuadrado 1,4r 1,4r
Rectangul
ar
R 1.7r
Triangular 1,7r 1,5r
Ø húmedo del Aspersor =2r
ElEa
1000qa
=Iasp.
×
×

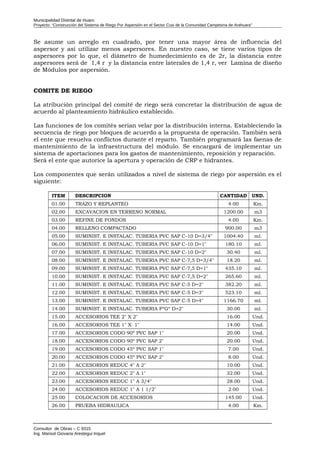

Se asume un arreglo en cuadrado, por tener una mayor área de influencia del
aspersor y así utilizar menos aspersores. En nuestro caso, se tiene varios tipos de
aspersores por lo que, el diámetro de humedecimiento es de 2r, la distancia entre
aspersores será de 1,4 r y la distancia entre laterales de 1,4 r, ver Lamina de diseño
de Módulos por aspersión.
COMITE DE RIEGO
La atribución principal del comité de riego será concretar la distribución de agua de
acuerdo al planteamiento hidráulico establecido.
Las funciones de los comités serían velar por la distribución interna. Estableciendo la
secuencia de riego por bloques de acuerdo a la propuesta de operación. También será
el ente que resuelva conflictos durante el reparto. También programará las faenas de
mantenimiento de la infraestructura del módulo. Se encargará de implementar un
sistema de aportaciones para los gastos de mantenimiento, reposición y reparación.
Será el ente que autorice la apertura y operación de CRP e hidrantes.
Los componentes que serán utilizados a nivel de sistema de riego por aspersión es el
siguiente:
ITEM DESCRIPCION CANTIDAD UND.
01.00 TRAZO Y REPLANTEO 4.00 Km.
02.00 EXCAVACION EN TERRENO NORMAL 1200.00 m3
03.00 REFINE DE FONDOS 4.00 Km.
04.00 RELLENO COMPACTADO 900.00 m3
05.00 SUMINIST. E INSTALAC. TUBERIA PVC SAP C-10 D=3/4" 1004.40 ml.
06.00 SUMINIST. E INSTALAC. TUBERIA PVC SAP C-10 D=1" 180.10 ml.
08.00 SUMINIST. E INSTALAC. TUBERIA PVC SAP C-7,5 D=3/4" 18.20 ml.
09.00 SUMINIST. E INSTALAC. TUBERIA PVC SAP C-7,5 D=1" 435.10 ml.
10.00 SUMINIST. E INSTALAC. TUBERIA PVC SAP C-7,5 D=2" 265.60 ml.
14.00 SUMINIST. E INSTALAC. TUBERIA FºGº D=2" 30.00 ml.
15.00 ACCESORIOS TEE 2" X 2" 16.00 Und.
16.00 ACCESORIOS TEE 1" X 1" 14.00 Und.
17.00 ACCESORIOS CODO 90º PVC SAP 1" 20.00 Und.
21.00 ACCESORIOS REDUC 4" A 2" 10.00 Und.
22.00 ACCESORIOS REDUC 2" A 1" 32.00 Und.
23.00 ACCESORIOS REDUC 1" A 3/4" 28.00 Und.
24.00 ACCESORIOS REDUC 1" A 1 1/2" 2.00 Und.
25.00 COLOCACION DE ACCESORIOS 145.00 Und.
26.00 PRUEBA HIDRAULICA 4.00 Km.

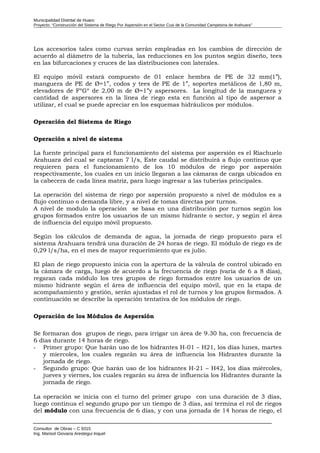

Los accesorios tales como curvas serán empleadas en los cambios de dirección de
acuerdo al diámetro de la tubería, las reducciones en los puntos según diseño, tees
en las bifurcaciones y cruces de las distribuciones con laterales.
El equipo móvil estará compuesto de 01 enlace hembra de PE de 32 mm(1”),
manguera de PE de Ø=1”, codos y tees de PE de 1”, soportes metálicos de 1,80 m,
elevadores de FºGº de 2,00 m de Ø=1”y aspersores. La longitud de la manguera y
cantidad de aspersores en la línea de riego esta en función al tipo de aspersor a
utilizar, el cual se puede apreciar en los esquemas hidráulicos por módulos.
Operación del Sistema de Riego
Operación a nivel de sistema
La fuente principal para el funcionamiento del sistema por aspersión es el Riachuelo
Arahuara del cual se captaran 7 l/s, Este caudal se distribuirá a flujo continuo que
requieren para el funcionamiento de los 10 módulos de riego por aspersión
respectivamente, los cuales en un inicio llegaran a las cámaras de carga ubicados en
la cabecera de cada línea matriz, para luego ingresar a las tuberías principales.
La operación del sistema de riego por aspersión propuesto a nivel de módulos es a
flujo continuo o demanda libre, y a nivel de tomas directas por turnos.
A nivel de modulo la operación se basa en una distribución por turnos según los
grupos formados entre los usuarios de un mismo hidrante o sector, y según el área
de influencia del equipo móvil propuesto.
Según los cálculos de demanda de agua, la jornada de riego propuesto para el
sistema Arahuara tendrá una duración de 24 horas de riego. El módulo de riego es de
0,29 l/s/ha, en el mes de mayor requerimiento que es julio.
El plan de riego propuesto inicia con la apertura de la válvula de control ubicado en
la cámara de carga, luego de acuerdo a la frecuencia de riego (varia de 6 a 8 días),
regaran cada módulo los tres grupos de riego formados entre los usuarios de un
mismo hidrante según el área de influencia del equipo móvil, que en la etapa de
acompañamiento y gestión, serán ajustadas el rol de turnos y los grupos formados. A
continuación se describe la operación tentativa de los módulos de riego.
Operación de los Módulos de Aspersión
Se formaran dos grupos de riego, para irrigar un área de 9.30 ha, con frecuencia de
6 días durante 14 horas de riego.
- Primer grupo: Que harán uso de los hidrantes H-01 – H21, los días lunes, martes
y miercoles, los cuales regarán su área de influencia los Hidrantes durante la
jornada de riego.
- Segundo grupo: Que harán uso de los hidrantes H-21 – H42, los días miércoles,
jueves y viernes, los cuales regarán su área de influencia los Hidrantes durante la
jornada de riego.
La operación se inicia con el turno del primer grupo con una duración de 3 días,
luego continua el segundo grupo por un tiempo de 3 días, así termina el rol de riegos
del módulo con una frecuencia de 6 días, y con una jornada de 14 horas de riego, el

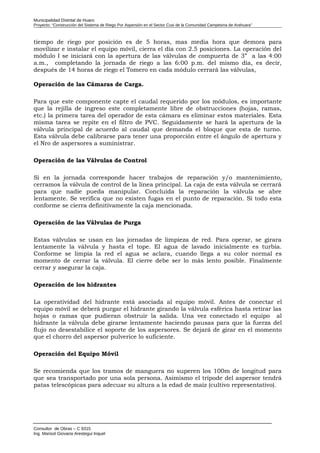

tiempo de riego por posición es de 5 horas, mas media hora que demora para
movilizar e instalar el equipo móvil, cierra el día con 2.5 posiciones. La operación del
módulo I se iniciará con la apertura de las válvulas de compuerta de 3” a las 4:00
a.m., completando la jornada de riego a las 6:00 p.m. del mismo día, es decir,
después de 14 horas de riego el Tomero en cada módulo cerrará las válvulas,
Operación de las Cámaras de Carga.
Para que este componente capte el caudal requerido por los módulos, es importante
que la rejilla de ingreso este completamente libre de obstrucciones (hojas, ramas,
etc.) la primera tarea del operador de esta cámara es eliminar estos materiales. Esta
misma tarea se repite en el filtro de PVC. Seguidamente se hará la apertura de la
válvula principal de acuerdo al caudal que demanda el bloque que esta de turno.
Esta válvula debe calibrarse para tener una proporción entre el ángulo de apertura y
el Nro de aspersores a suministrar.
Operación de las Válvulas de Control
Si en la jornada corresponde hacer trabajos de reparación y/o mantenimiento,
cerramos la válvula de control de la línea principal. La caja de esta válvula se cerrará
para que nadie pueda manipular. Concluida la reparación la válvula se abre
lentamente. Se verifica que no existen fugas en el punto de reparación. Si todo esta
conforme se cierra definitivamente la caja mencionada.
Operación de las Válvulas de Purga
Estas válvulas se usan en las jornadas de limpieza de red. Para operar, se girara
lentamente la válvula y hasta el tope. El agua de lavado inicialmente es turbia.
Conforme se limpia la red el agua se aclara, cuando llega a su color normal es
momento de cerrar la válvula. El cierre debe ser lo más lento posible. Finalmente
cerrar y asegurar la caja.
Operación de los hidrantes
La operatividad del hidrante está asociada al equipo móvil. Antes de conectar el
equipo móvil se deberá purgar el hidrante girando la válvula esférica hasta retirar las
hojas o ramas que pudieran obstruir la salida. Una vez conectado el equipo al
hidrante la válvula debe girarse lentamente haciendo pausas para que la fuerza del
flujo no desestabilice el soporte de los aspersores. Se dejará de girar en el momento
que el chorro del aspersor pulverice lo suficiente.
Operación del Equipo Móvil
Se recomienda que los tramos de manguera no superen los 100m de longitud para
que sea transportado por una sola persona. Asimismo el trípode del aspersor tendrá
patas telescópicas para adecuar su altura a la edad de maíz (cultivo representativo).

Finalmente verificar que la boquilla del aspersor no presente obstrucciones. Si
hubiere, se debe cerrar el flujo y luego desarmar la boquilla y retirar el obstáculo.
Finalmente colocar la boquilla y reanudar el riego.
Para realizar el cambio de posición se procede a cerrar lentamente la válvula del
hidrante. Luego desarmamos el equipo móvil y procedemos a trasladar.
Para instalar en su nueva posición, se estaciona el trípode y el aspersor en un punto
dominante. Luego se conectan las mangueras y finalmente estas se unen al hidrante.
Luego de verificar todas las conexiones, se abre lentamente la válvula hasta el ángulo
que permita la pulverización adecuada del chorro.
Metrados
Se ha realizado el metrado de las estructuras propuestas de acuerdo a las
consideraciones técnicas necesarias.
Presupuesto

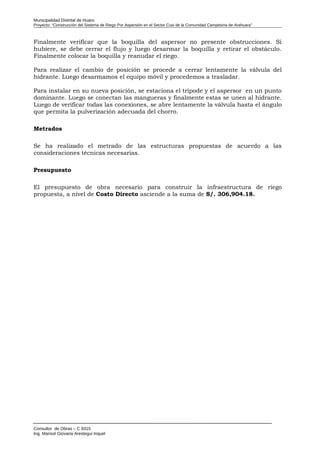

El presupuesto de obra necesario para construir la infraestructura de riego
propuesta, a nivel de Costo Directo asciende a la suma de S/. 306,904.18.

02. 01. memoria descriptiva

Más contenido relacionado

La actualidad más candente

Similar a 02. 01. memoria descriptiva

Más de sadhafz

02. 01. memoria descriptiva
