1. BOCATOMA –DISIPADOR - DESARENADORES
MAYO 2021
ING. JORGE ALBERTO TEJADA SARA
Docente

2. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO
BOCATOMA
Que es una Bocatoma ?
Una bocatoma, o captación, es una ESTRUCTURA HIDRAULICA, destinada a derivar parte del agua disponible desde
un curso de agua ( rio, arroyo, canal), desde un lago o incluso desde el mar.
Una bocatoma tiene las siguientes partes: -El barraje que sirve para captar el agua. - La ventana de captación, que
es por donde pasa el agua al canal hacia un desarenador. -La ventana de captación tiene una compuerta.
El agua desviada se utiliza para un fin específico, como abastecimiento de agua potable, riego, generación de
energía eléctrica, acuicultura, enfriamiento de instalaciones industriales, etc.
El Desarenador Tiene por objeto separar del agua cruda la arena y partículas en suspensión gruesa, con el fin de
evitar se produzcan depósitos en las obras de conducción, proteger las bombas de la abrasión y evitar sobrecargas
en los procesos posteriores de tratamiento. El desarenado se refiere normalmente a la remoción de las partículas
superiores a 0,2 mm.
El sedimentador e similar objeto al desarenador pero correspondiente a la remoción de partículas inferiores a 0,2
mm y superiores a 0,05 mm.

3. BOCATOMA
VENTANA DE CAPTACION
BARRAJE
COMPUERTA
DESARENADOR
COMPUERTA
CANAL DESARENADOR
SALIDA PARA
USO
DISIPADOR

4. USOS :
- AGUA POTABLE
- REGADIO DE TERRENOS DE
CULTIVO
- GENERACION DE ENERGIA
ELECTRICA
- PISCIGRANJAS
- OTROS

5. BOCA TOMA TIPO TIROLESA
Existe también bocatomas que en vez de una ventana de
captación, tiene un canal colector, debajo de una rejilla de
Metal.
BOCA TOMA DE GAVIONES
También existe bocatomas construidas en piedra y alambre,
llamadas gaviones
OTROS TIPOS DE BOCATOMAS

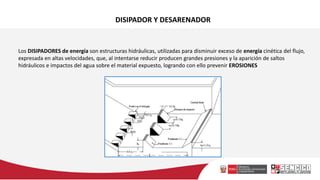

6. DISIPADOR Y DESARENADOR
Los DISIPADORES de energía son estructuras hidráulicas, utilizadas para disminuir exceso de energía cinética del flujo,
expresada en altas velocidades, que, al intentarse reducir producen grandes presiones y la aparición de saltos
hidráulicos e impactos del agua sobre el material expuesto, logrando con ello prevenir EROSIONES

7. El DESARENADOR Es una estructura ubicada generalmente, inmediatamente después de la bocatoma y
antes de una estructura de almacenamiento como un reservorio o también los canales de conducción.
El desarenador tiene las siguientes partes:
- Poza desarenadora.
- Transición de entrada y salida.
- Compuertas.
- Aliviadero.
- Poza del desarenador.
TRANSICION ENTRADA Y
SALIDA
ALIVIADERO
COMPUERTAS
CANAL DE CONDUCCION
POSA DE DESARENADOR

8. CANAL DE CONDUCCION Y RESERVORIOS
EL CANAL DE CONDUCCIÓN, DISTRIBUCIÓN Y ENTREGA A PARCELA.
El canal de conducción lleva el agua desde la bocatoma hasta los canales secundarios o de distribución y finalmente
hasta las parcelas donde se encuentran los cultivos a regar de acuerdo a la dotación hídrica que se requiere.
PUEDEN ESTAR CONSTRUIDOS:
- Concreto ciclópeo, cuando las paredes y el piso del canal son de concreto con piedras medianas de 8 a 10 cm de
diámetro.
- Concreto simple, es decir cemento y hormigón.
- Geomembrana, tuberías de PVC, HIPE entre otras.
- Con materiales del lugar como champas o
mampostería de piedra, es decir con arcilla,
cal y piedra.
- Canal en piedras labradas.
- Canal en tierra.

9. RESERVORIOS
