BES

1. Bombeo
Electrosumergible
Eveicar Ferrer C.I:23.736.529

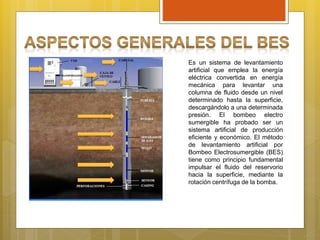

2. Es un sistema de levantamiento
artificial que emplea la energía
eléctrica convertida en energía
mecánica para levantar una
columna de fluido desde un nivel
determinado hasta la superficie,
descargándolo a una determinada
presión. El bombeo electro
sumergible ha probado ser un
sistema artificial de producción
eficiente y económico. El método
de levantamiento artificial por
Bombeo Electrosumergible (BES)
tiene como principio fundamental
impulsar el fluido del reservorio
hacia la superficie, mediante la
rotación centrífuga de la bomba.

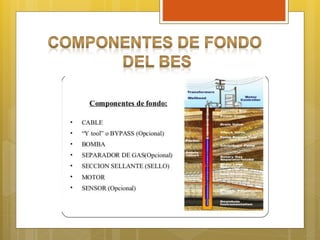

5. El bombeo electrosumergible presenta las siguientes ventajas:
1. Capacidad de manejar altos volúmenes.
2. Facilidad de operar en superficie.
3. Trabaja bien en pozos desviados.
4. Profundidades altas.
El bombeo electrosumergible presenta las siguientes desventajas:
1. Costo inicial muy alto.
2. Con el 10% de gas libre se puede bloquear la bomba requiriendo la instalación
de un separador de gas.
3. No es aplicable en completaciones múltiples.
4. Cualquier daño en la unidad se debe hacer un servicio a pozo (taladro).
5. Altas temperaturas, corrosión y manejo deficiente conllevan a la falla del cable.
6. Fluidos con arena son difíciles de manejar.

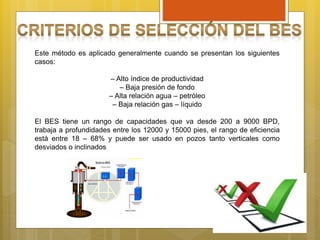

6. Este método es aplicado generalmente cuando se presentan los siguientes
casos:
– Alto índice de productividad
– Baja presión de fondo
– Alta relación agua – petróleo
– Baja relación gas – líquido
El BES tiene un rango de capacidades que va desde 200 a 9000 BPD,
trabaja a profundidades entre los 12000 y 15000 pies, el rango de eficiencia
está entre 18 – 68% y puede ser usado en pozos tanto verticales como
desviados o inclinados

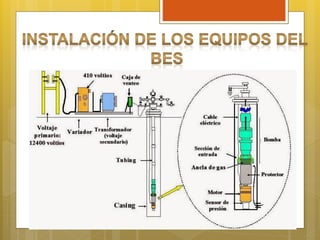

8. 1. Se calcula la IPR (curva de oferta) con la información de la última
prueba válida.
2. Se calcula el nivel dinámico del fluido (NF), no sin antes obtener la
gravedad específica del petróleo y mezcla.

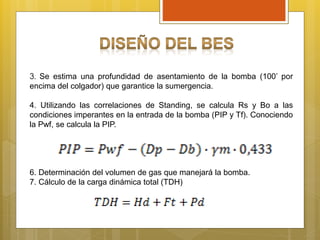

9. 3. Se estima una profundidad de asentamiento de la bomba (100’ por
encima del colgador) que garantice la sumergencia.
4. Utilizando las correlaciones de Standing, se calcula Rs y Bo a las
condiciones imperantes en la entrada de la bomba (PIP y Tf). Conociendo
la Pwf, se calcula la PIP.
6. Determinación del volumen de gas que manejará la bomba.
7. Cálculo de la carga dinámica total (TDH)

10. 8. Selección de la Bomba considerando:
Tasa deseada
Profundidad de asentamiento de la bomba
Diámetro de revestidor
Viscosidad del fluido
9. Determinación del número de etapas de la bomba.
10. Determinación de la potencia del motor
