El documento describe un sistema de bombeo electrosumergible que puede producir grandes volúmenes de fluidos desde diferentes profundidades bajo una variedad de condiciones del pozo. El sistema consiste en una bomba centrífuga accionada por un motor eléctrico ubicado en el fondo del pozo. El bombeo electrosumergible es eficiente y económico para desplazar crudo en yacimientos rentables o prospectivos profundos, especialmente cuando hay alta productividad, baja presión de fondo, alta relación agua-petróleo o

1. Instituto Universitario Politécnico Santiago
Mariño
Escuela de Ingeniería de Petróleo

5. Entre las características del sistema están
su capacidad de producir volúmenes
considerables de fluido desde diferentes
profundidades, bajo una amplia variedad
de condiciones del pozo y particularmente
se distingue por qué, el motor está
directamente acoplado con la bomba en el
fondo del pozo. El ensamble de bombeo
eléctrico trabaja sobre un amplio rango de
profundidades y volúmenes, su aplicación
es particularmente exitosa cuando las
condiciones son propicias para producir
altos volúmenes de líquidos con bajas
relaciones gas-aceite.

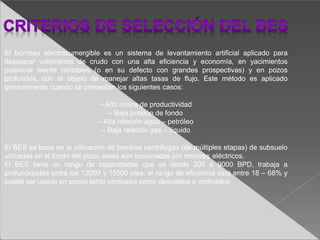

6. El bombeo electrosumergible es un sistema de levantamiento artificial aplicado para
desplazar volúmenes de crudo con una alta eficiencia y economía, en yacimientos
potencial mente rentables (o en su defecto con grandes prospectivas) y en pozos
profundos, con el objeto de manejar altas tasas de flujo. Este método es aplicado
generalmente cuando se presentan los siguientes casos:
– Alto índice de productividad
– Baja presión de fondo
– Alta relación agua – petróleo
– Baja relación gas – líquido
El BES se basa en la utilización de bombas centrífugas (de múltiples etapas) de subsuelo
ubicadas en el fondo del pozo, estas son accionadas por motores eléctricos.
El BES tiene un rango de capacidades que va desde 200 a 9000 BPD, trabaja a
profundidades entre los 12000 y 15000 pies, el rango de eficiencia está entre 18 – 68% y
puede ser usado en pozos tanto verticales como desviados o inclinados

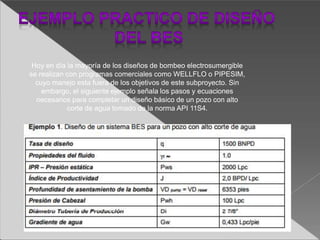

9. Hoy en día la mayoría de los diseños de bombeo electrosumergible
se realizan con programas comerciales como WELLFLO o PIPESIM,
cuyo manejo esta fuera de los objetivos de este subproyecto. Sin
embargo, el siguiente ejemplo señala los pasos y ecuaciones
necesarios para completar un diseño básico de un pozo con alto
corte de agua tomado de la norma API 11S4.
