Este documento proporciona información sobre dos métodos de producción primaria de hidrocarburos: el bombeo mecánico y el bombeo electrosumergible. El bombeo mecánico usa una bomba de subsuelo accionada desde la superficie mediante una sarta de varillas, mientras que el bombeo electrosumergible usa una bomba centrífuga accionada por un motor eléctrico ubicado en el fondo del pozo. El documento también describe los equipos, principios de funcionamiento, criterios de selección y consider

1. A L U M N O :
M I G U E L R O J A S
C I : 2 4 7 2 8 6 3 4
REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA EDUCACION SUPERIOR
INSTITUTO UNIVERSITARIO POLITECNICO SANTIAGO MARIÑO
PRODUCCION DE HIDROCARBUROS
SECCION: SAIA
B O M B E O M E C Á N I C O
Y B O M B E O
E L E C T R O S U M E R G I B L E

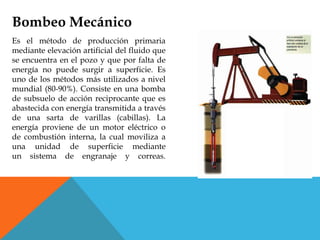

2. Bombeo Mecánico
Es el método de producción primaria
mediante elevación artificial del fluido que
se encuentra en el pozo y que por falta de
energía no puede surgir a superficie. Es
uno de los métodos más utilizados a nivel
mundial (80-90%). Consiste en una bomba
de subsuelo de acción reciprocante que es
abastecida con energía transmitida a través
de una sarta de varillas (cabillas). La
energía proviene de un motor eléctrico o
de combustión interna, la cual moviliza a
una unidad de superficie mediante
un sistema de engranaje y correas.

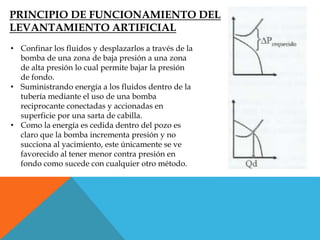

3. PRINCIPIO DE FUNCIONAMIENTO DEL
LEVANTAMIENTO ARTIFICIAL
• Confinar los fluidos y desplazarlos a través de la
bomba de una zona de baja presión a una zona
de alta presión lo cual permite bajar la presión
de fondo.
• Suministrando energía a los fluidos dentro de la
tubería mediante el uso de una bomba
reciprocante conectadas y accionadas en
superficie por una sarta de cabilla.
• Como la energía es cedida dentro del pozo es
claro que la bomba incrementa presión y no
succiona al yacimiento, este únicamente se ve
favorecido al tener menor contra presión en
fondo como sucede con cualquier otro método.

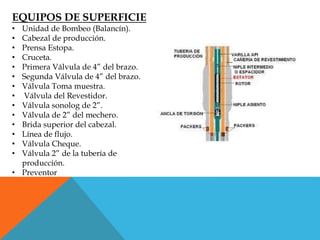

4. EQUIPOS DE SUPERFICIE
• Unidad de Bombeo (Balancín).
• Cabezal de producción.
• Prensa Estopa.
• Cruceta.
• Primera Válvula de 4” del brazo.
• Segunda Válvula de 4” del brazo.
• Válvula Toma muestra.
• Válvula del Revestidor.
• Válvula sonolog de 2”.
• Válvula de 2” del mechero.
• Brida superior del cabezal.
• Línea de flujo.
• Válvula Cheque.
• Válvula 2” de la tubería de
producción.
• Preventor

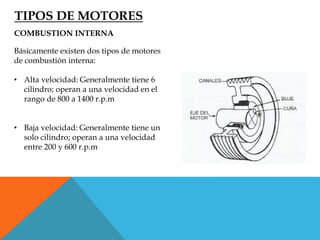

5. TIPOS DE MOTORES
COMBUSTION INTERNA
Básicamente existen dos tipos de motores
de combustión interna:
• Alta velocidad: Generalmente tiene 6
cilindro; operan a una velocidad en el
rango de 800 a 1400 r.p.m
• Baja velocidad: Generalmente tiene un
solo cilindro; operan a una velocidad
entre 200 y 600 r.p.m

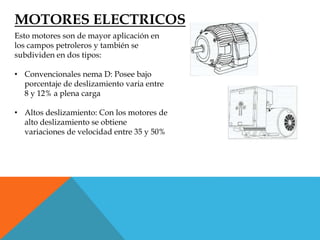

6. MOTORES ELECTRICOS
Esto motores son de mayor aplicación en
los campos petroleros y también se
subdividen en dos tipos:
• Convencionales nema D: Posee bajo
porcentaje de deslizamiento varia entre
8 y 12% a plena carga
• Altos deslizamiento: Con los motores de
alto deslizamiento se obtiene
variaciones de velocidad entre 35 y 50%

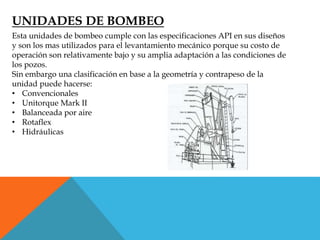

7. UNIDADES DE BOMBEO
Esta unidades de bombeo cumple con las especificaciones API en sus diseños
y son los mas utilizados para el levantamiento mecánico porque su costo de
operación son relativamente bajo y su amplia adaptación a las condiciones de
los pozos.
Sin embargo una clasificación en base a la geometría y contrapeso de la
unidad puede hacerse:
• Convencionales
• Unitorque Mark II
• Balanceada por aire
• Rotaflex
• Hidráulicas

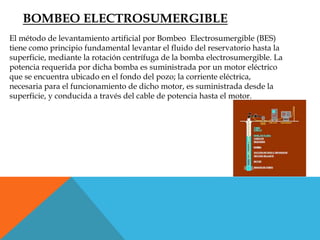

8. El método de levantamiento artificial por Bombeo Electrosumergible (BES)
tiene como principio fundamental levantar el fluido del reservatorio hasta la
superficie, mediante la rotación centrífuga de la bomba electrosumergible. La
potencia requerida por dicha bomba es suministrada por un motor eléctrico
que se encuentra ubicado en el fondo del pozo; la corriente eléctrica,
necesaria para el funcionamiento de dicho motor, es suministrada desde la
superficie, y conducida a través del cable de potencia hasta el motor.
BOMBEO ELECTROSUMERGIBLE

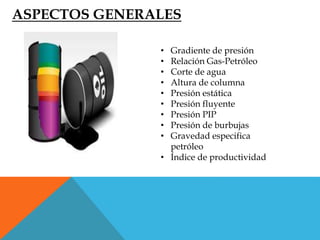

9. ASPECTOS GENERALES
• Gradiente de presión
• Relación Gas-Petróleo
• Corte de agua
• Altura de columna
• Presión estática
• Presión fluyente
• Presión PIP
• Presión de burbujas
• Gravedad especifica
petróleo
• Índice de productividad

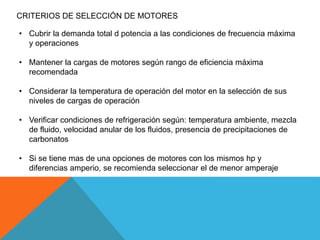

10. CRITERIOS DE SELECCIÓN DE MOTORES
• Cubrir la demanda total d potencia a las condiciones de frecuencia máxima
y operaciones
• Mantener la cargas de motores según rango de eficiencia máxima
recomendada
• Considerar la temperatura de operación del motor en la selección de sus
niveles de cargas de operación
• Verificar condiciones de refrigeración según: temperatura ambiente, mezcla
de fluido, velocidad anular de los fluidos, presencia de precipitaciones de
carbonatos
• Si se tiene mas de una opciones de motores con los mismos hp y
diferencias amperio, se recomienda seleccionar el de menor amperaje

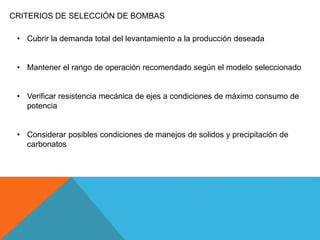

11. CRITERIOS DE SELECCIÓN DE BOMBAS
• Cubrir la demanda total del levantamiento a la producción deseada
• Mantener el rango de operación recomendado según el modelo seleccionado
• Verificar resistencia mecánica de ejes a condiciones de máximo consumo de
potencia
• Considerar posibles condiciones de manejos de solidos y precipitación de
carbonatos

12. INSTALACION DE EQUIPOS
• Es importante que durante la instalación del equipo de subsuelo este
presente un ingeniero de optimización o producción que conozca del
proceso, para constatar que la actividad se ejecute tal como lo describe el
procedimiento.
• Durante la instalación del equipo es de vital importancia préstale atención
especial a las condiciones ambientales existente.
• La razón esta debidamente soportada por la constate falla por golpe que
presenta el cable de potencia y el motor lead cuando se esta realizando la
bajada del mismo.
• Este problema en la mayoría de los casos ocurre cuando existe mal tiempo
por marullos en el área (operaciones lago) y las actividades de instalación no
son detenida oportunamente.

13. AGENTES ABRASIVOS

14. DISEÑO DE BES
Aplicabilidad
• Pozo con revestidor mayor o igual a 5-1/2”
• Pozo de agua-petróleo
• Bajo contenido de solido
• Condiciones limitadas de gas
• Temperaturas 350°F / 500°F
• Producción desde 150 a 100.000 BBPD
• Profundidad hasta 18000 pies
• Crudo Liviana, Mediano y pesado

15. Gracias!
