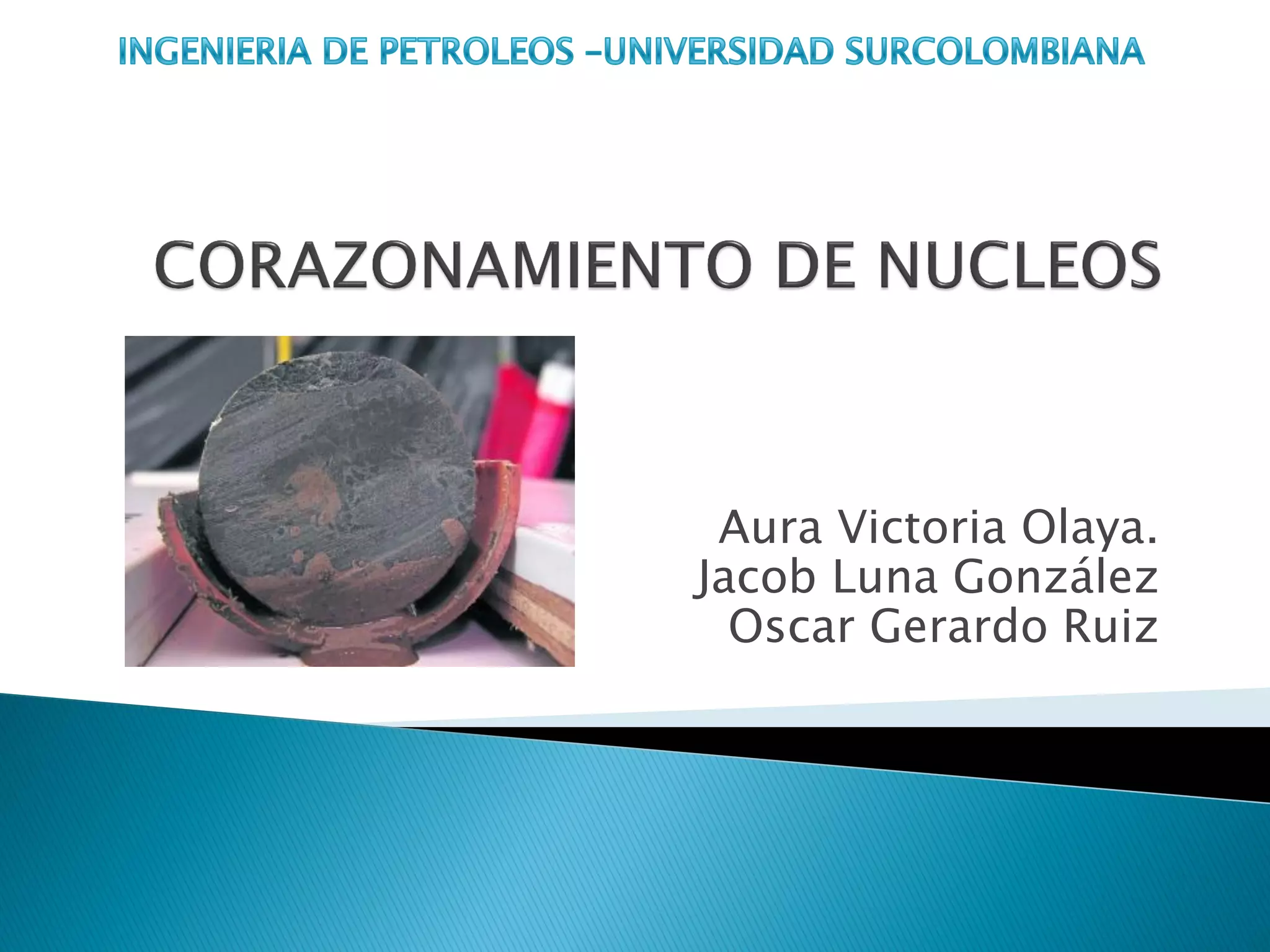

1. Aura Victoria Olaya.
Jacob Luna González
Oscar Gerardo Ruiz

2. Es la operación de corte
y remoción de roca del
pozo, puede ser o no
parte del yacimiento,
obtener núcleos
proporciona información
relevante para el estudio
de la roca y yacimientos
del subsuelo.

3.  Exploración:
• Evaluación de posibles
zonas productoras.
• Determinación de la
estructura del subsuelo
y condiciones
estratigráficas.

4.  Completamiento:
• Seleccionar los intervalos a cañonear.
• Selección del mejor diseño de completamiento
cuando se tienen varias zonas productoras.
• Selección de intervalos de taponamiento,
sentamiento de empaques.
• Selección de intervalos para acidificación y pruebas
de pozo.

5. Registros de pozos
Los Registros dan información
respecto a:
•Litología
•Determinación de zonas
porosas y permeables
•Identificación de los fluidos
en los poros
•Localización de fracturas
naturales
•Desviación del pozo y
buzamiento de las
formaciones

6.  Desarrollo:
• Determinación del espaciamiento óptimo entre pozos.
• Determinación de nuevas locaciones de perforación.
• Determinación de los contactos de los fluidos
 Evaluación:
• Determinación de espesor neto productor.
• Determinación de aceite y gas “in-situ”
• Estimación del recobro probable.

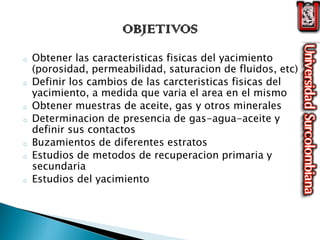

7. o Obtener las caracteristicas fisicas del yacimiento
(porosidad, permeabilidad, saturacion de fluidos, etc)
o Definir los cambios de las carcteristicas fisicas del
yacimiento, a medida que varia el area en el mismo
o Obtener muestras de aceite, gas y otros minerales
o Determinacion de presencia de gas-agua-aceite y
definir sus contactos
o Buzamientos de diferentes estratos
o Estudios de metodos de recuperacion primaria y
secundaria
o Estudios del yacimiento

8. o NUCLEO EN EL FONDO DEL POZO
Nucleo convencional:
Ventajas del muestreo convencional:
 Se obtiene un núcleo más grande, en una operación de corte.
 Es útil para tomar núcleos en formaciones consolidadas de todos los
tipos de litología (areniscas, calizas, dolomías, sales, rocas ígneas y
metamórficas)
 Es una continuación del desarrollo de los métodos originales de la
extracción de núcleos.
Desventajas del muestreo convencional:
 La técnica requiere que se saque toda la tubería de perforación del
agujero y se fije el equipo especial de muestreo en ella, antes de
empezar las operaciones de muestreo.
 Para reanudar las operaciones de perforación normales es necesario
sacar la tubería de perforación del agujero y reponer el equipo de
perforación quitando el equipo de muestreo especial
 No se puede recuperar la muestra sin sacar toda la tubería de
perforación del agujero.
 El atascamiento del núcleo es uno de los motivos más comunes para
la terminación prematura del núcleo convencional.

10.  Nucleo a presion:
Ventajas:
 Evita la expansión de gas que ocurre cuando el núcleo está dentro del pozo y se
lleva hasta la superficie.
 Se recuperan núcleos a presión con el mínimo de invasión de lodo o su filtrado y de
efecto de lavado para evitar la pérdida de fluidos del núcleo durante el proceso.
 Se capturan todos los fluidos de la muestra para determinar sus saturaciones.
 Se pueden establecer correlaciones entre las condiciones reales de saturación de
fluidos y los registros de pozo para fundamentar el desarrollo de campos nuevos.
 Se usa con fluidos de perforación de base agua y aceite, así como en sistemas de
aire espuma.
 Se conserva la presión del fondo del pozo en el núcleo cuando el barril se lleva a la
 superficie.
 La confiabilidad para la obtención de la información del yacimiento es muy alta.
 Puede proporcionar datos útiles para la evaluación pre y post desplazamiento en
nuevos proyectos de recuperación secundaria.
Desventajas:
 Tradicionalmente es una operación de alto costo
 Las operaciones y el manejo para obtener el núcleo a presión deben realizarse con
mucho cuidado para enviarse al laboratorio muestras con condiciones de
yacimiento.

11. Esquema del sistema de
muestreo a presión. En la
parte derecha se observa la
herramienta una vez tomada
la muestra, se activa el
sistema de recuperación, el
barril nucleador se retrae y
la válvula de bola se cierra.

12.  Nucleo con Esponja:
La técnica y el análisis de muestreo con
esponja han sido desarrollados para
determinar rápidamente, con precisión, la
saturación presente de aceite en la
formación a partir de los núcleos.

13. Nucleo Orientado:
La toma de núcleos orientados
se requiere cuando un núcleo se
corta y una vez recuperado en la
superficie puede ser orientado
como estuvo en el yacimiento,
exactamente como estaba
antes de que se tomara de la
formación.
Este tipo de muestreo se utiliza
para:
análisis de orientación
de fracturas
estudios de rumbo y echado
 estudios de permeabilidad y
porosidad direccional
 estudios estratigráficos
 obtención de secciones
delgadas orientadas.

14.  NUCLEO EN LA PARED DEL
POZO
Esta técnica se utiliza para
recuperar pequeñas muestras
tras las formaciones ya
perforadas a una profundidad
determinada. Estas
herramientas de muestreo
ayudan a:
mejorar el análisis de los
registros de pozos
 identificar el origen y tipo de
roca
determinar la localización
exacta de los contactos gas y
aceite, gas y agua o aceite y
agua dentro del yacimiento.

15. o NUCLEOS DE CANAL
(RIPIOS)
Fragmentos de rocas
traídas a la superficie por el
lodo de perforación.
 Recuperadas a bajo costo.
 Empleadas para la
descripción litológica y
estudios geoquímicos.
 No se les puede asignar
una profundidad exacta.
 Altamente contaminadas
con los fluidos de
perforacion.
 No poseen una forma
geometrica determinada.

16.  Barril Exterior.
 Barril Interior.
- Barril interior con camisa de PVC.
- Barril interior con camisa de fibra
vidrio.
 Atrapa núcleos.
 Junta de Seguridad.
 Top sub.
 Unión giratoria.
 Ensamblaje de la zapata.
 Cojinetes de empuje.
 Estabilizadores.
 Brocas corazonadoras.

24. A continuación se mostrara en una tabla, la selección de las barrenas
nucleadoras basándose en el tipo de litología, el tipo de roca y el
esfuerzo compresivo de la roca.

26. HERRAMIENTA DE
MUESTREO DE PARED
POR PERCUSION.

27. EQUIPOS – NUCLEOS EN LA PARED
DEL POZO.
VENTAJAS
•Se obtienen varias muestras de
núcleos en un periodo
aproximado de 3 horas y en un
solo viaje.
•Método económico.
DESVENTAJAS
•Algunas veces la
herramienta deteriora las muestr
as de núcleos, particularmente en
formaciones duras.
•Puedes fallar ciertos disparos.
•Debido a su tamaño, no son
buenas para determinar la
porosidad, permeabilidad o
saturación de fluidos.

28. HERRAMIENTA DE
MUESTREO DE PARED
POR ROTACION.
Muestra de núcleos de pared de pozo
obtenidos por el método de rotación.

29. VENTAJAS
 Permite tomar 30 o más núcleos en una corrida en pozos
horizontales, desviados o extensamente largos.
 También se pueden obtener núcleos de 1” de diámetro y
1” de longitud, por lo que se tiene una mayor calidad que
los núcleos de percusión.
 Proporciona muestras de roca sin daños y deformaciones, l
ibres de micro-fracturas, permitiendo un análisis de
núcleos más exactos
DESVENTAJAS
 Se debe tener cuidado en el contacto de la herramienta
con la pared, ya que solamente se obtienen las muestras
en agujero no entubado y la rugosidad de las paredes le
afecta.

30. 1. Objetivos del corte de núcleos.
2. Características de la formación que se quiere nuclear.
3. Cantidad de núcleos a tomar.
4. Tipos de núcleos a obtener.
5. Diámetro de los núcleos a cortar.
6. Técnicas a utilizar de toma de núcleos.
7. Pruebas a realizar a las muestras en el pozo y en el laboratorio.
8. Técnicas de protección y preservación a los núcleos a boca de pozo.
.

31. Es muy importante
conocer las aplicaciones
que tendrán los datos
cualitativos y cuantitativos
que se determinarán, por
diversas formas, de las
muestras de roca que se
obtendrán del pozo, ya
que será la base para
diseñar el programa de
corte de núcleo.

32. Básicamente se tomará
en cuenta el tipo de
roca: si el estrato es de
arena o arenisca
consolidada o si se trata
de una arena deleznable,
prácticamente sin
material cementante, o
bien, si es una roca
carbonatada con
porosidad primaria o
que contiene fisuras,
fracturas y/o cavernas.

33. Durante la planificación de la
toma de los núcleos así como
de la preservación y análisis
que se harán a los mismos, se
deben considerar los tipos de
núcleos que se requieren,
según los propósitos del
estudio. Los tipos de núcleos
que se tomen deben ser
balanceados con el tipo de
litología y su distribución en el
yacimiento, los costos de
operación de corte y los
objetivos del estudio en el que
se utilizarán los núcleos.

35.  El método de transporte debe ser práctico y
debe ofrecer protección contra daños por
cambios ambientales, vibraciones mecánicas,
y el maltrato. Otros factores importantes a
considerar cuando se elige el modo de
transporte incluyen
 a) distancia del pozo al laboratorio
 b) condiciones y terreno en tierra y mar
adentro
 c) competencia del material del núcleo
 d) condiciones del clima
 e) tipo de preservación o empaque
 f) costo.

36.  Transporte aéreo:
 núcleo no este presurizado puede
afectar las propiedades de la muestra.
 Transporte terrestre:
Precaución con el terreno y almacenamiento
de las muestras de que estas no se golpeen
y dañen.
Nota: puede ser necesario tratar a los núcleos empacados en hielo
seco como "productos químicos" para propósitos de transporte.

37.  Pruebas de presión capilar.
 Permeabilidad del agua.
 Resistividad de la formación.
 Velocidad acústica.
 Pruebas de desplazamiento de agua.
 Pruebas básicas de flujo.
 Permeabilidad relativa agua-petróleo.
 Flujo de agua en núcleos con gas atrapado.
 Gas residual.
 Permeabilidad relativa gas petróleo.
 Permeabilidad relativa gas-agua.
 Desplazamiento con vapor.
 Destilación del crudo con vapor.
 Estudios petrográficos.

38. MANEJO Y PRESERVACION DE
NUCLEOS
•CONFINAR LOS NÚCLEOS EN RECIPIENTES HERMÉTICOS
•PRESERVACIÓN AMBIENTAL CONTROLADA - CONGELAMIENTO
•ESTABILIZACIÓN MECÁNICA - ENVOLTURA EN
LAMINAS DE METAL Y PLÁSTICO.
TUBO SELLADO
HERMÉTICAMENTE

39. CONSOLIDADOS NO CONSOLIDADOS

40. 1) El núcleo debe ser sellado lo más rápido posible.
2) Los contenedores son mantenidos a
temperatura constante.
3) Se evita el uso de cualquier material que pudiera
absorber aceite.
4) Se toman cuidados especiales a los núcleos
no consolidados y frágiles.
5) Los núcleos son almacenados en sus contenedores
sellados hasta el momento de ser analizados.

41. •
Las ventajas que ofrece éste sistema de Corazonamiento,
son:
Mejora la integridad del núcleo.
Aumenta la información geológica.
Mejora los datos del yacimiento.
Apropiado para un gran rango de aplicaciones.
Ventajoso para complejas litologías.
Aprovechable para evaluación de yacimientos avanzados.
Puede usarse en equipo de Corazonamiento convencional
(estándar)

42. A la nueva generación de brocas PDC
corazonadoras, se les aplica la tecnología
antigiros para reducir la rotación
dinámica de la broca. La rotación
exagerada de la broca, es la causa de
daño de los cortadores PDC en
formaciones duras.

43.  Norma API RP 40, Recommended Practices 40 for core
Analysis, Exploration and Production departament
American Petroleum Institute.
PAGINAS WEB
 http://es.scribd.com/doc/93679467/Presentacion-Coring
 http://es.scribd.com/doc/52970793/Corazonamiento-y-
Preservacion-de-Nucleos-Modo-de-ad.
 http://es.scribd.com/doc/93679467/Presentacion-Coring
 http://es.scribd.com/doc/52970793/Corazonamiento-y-
Preservacion-de-Nucleos-Modo-de-ad
 http://es.scribd.com/doc/86281326/Corazonamiento-28analisis-
de-Nucleos-29
 http://es.scribd.com/doc/67603813/Ing-petrolera-Nucleos
