1. INGENIERIA EN PETROLEO
PERFORACION II
KATIA TELLEZ
MARACAIBO, 2017

2. A partir de la medición de diferentes propiedades
físicas, se determinan los parámetros necesarios para
evaluar las propiedades colectoras del corte, realización
de cálculos de reservas del yacimiento, trabajos de
simulación numérica, definir el completamiento del pozo,
así como facilitar el conocimiento del estado técnico del
caño, las camisas, el cemento por detrás de estas,
monitoreo de la producción, etc. Es por esto, que Los
registros de pozo constituyen, desde su introducción, una
herramienta imprescindible para la evaluación de
formaciones.

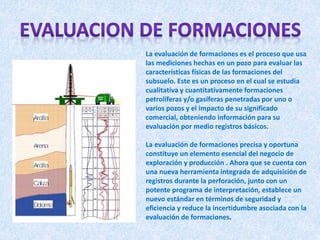

3. La evaluación de formaciones es el proceso que usa
las mediciones hechas en un pozo para evaluar las
características físicas de las formaciones del
subsuelo. Este es un proceso en el cual se estudia
cualitativa y cuantitativamente formaciones
petrolíferas y/o gasíferas penetradas por uno o
varios pozos y el impacto de su significado
comercial, obteniendo información para su
evaluación por medio registros básicos.
La evaluación de formaciones precisa y oportuna
constituye un elemento esencial del negocio de
exploración y producción . Ahora que se cuenta con
una nueva herramienta integrada de adquisición de
registros durante la perforación, junto con un
potente programa de interpretación, establece un
nuevo estándar en términos de seguridad y
eficiencia y reduce la incertidumbre asociada con la
evaluación de formaciones.

4. Registros básicos para la evaluación de formaciones.

6. Es la creación de un registro detallado ( registros de pozos ) de un pozo
mediante el examen de los cortes de rocas traídas a la superficie por medio
de perforación de circulación.
Es una parte integral de los procesos que van desde la definición inicial de un
potencial yacimiento hasta la producción optimizada del petróleo o gas del
Mismo, tiene lugar durante la fase de perforación y a menudo dura hasta la
fase temprana de producción, su ejecución añade valor a estos procesos
mediante la captura de importante información del yacimiento que podría
perderse de no llevarse a cabo. Esta información de la que hablamos tiene su
origen principalmente en los ripios o muestras perforadas, en el gas
liberado de las formaciones geológicas atravesadas durante la perforación y
en varios parámetros físicos medidos durante estas operaciones.

7. Las mediciones que son de interés
para el evaluador de formaciones
son:
• Rata de penetración.
• Detección y análisis del gas
presente en el lodo.
• Detección y análisis del gas
presente en los cortes (ripios).
• Descripción y análisis de los
cortes. Para detectar, medir la
concentración total y efectuar el
análisis del gas presente en los
ripios Y en el lodo, existe una
variedad de tipos de detectores.

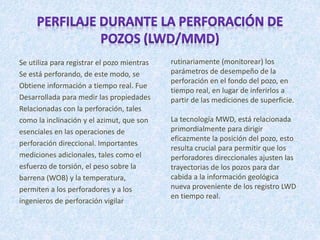

8. Se utiliza para registrar el pozo mientras
Se está perforando, de este modo, se
Obtiene información a tiempo real. Fue
Desarrollada para medir las propiedades
Relacionadas con la perforación, tales
como la inclinación y el azimut, que son
esenciales en las operaciones de
perforación direccional. Importantes
mediciones adicionales, tales como el
esfuerzo de torsión, el peso sobre la
barrena (WOB) y la temperatura,
permiten a los perforadores y a los
ingenieros de perforación vigilar
rutinariamente (monitorear) los
parámetros de desempeño de la
perforación en el fondo del pozo, en
tiempo real, en lugar de inferirlos a
partir de las mediciones de superficie.
La tecnología MWD, está relacionada
primordialmente para dirigir
eficazmente la posición del pozo, esto
resulta crucial para permitir que los
perforadores direccionales ajusten las
trayectorias de los pozos para dar
cabida a la información geológica
nueva proveniente de los registro LWD
en tiempo real.

9. Las herramientas LWD, en forma general están compuestas básicamente por:
a) Sección se sensores: toma los registros.
b) Sección de Interfaces (modelo de control): codifica los registro y manda a la sección de
transmisión
c) Sección de Transmisión: envía los datos a superficie.
d) Equipo de superficie: se interpretan los datos y leen en software a tiempo real.
VENTAJAS
*Reducción del tiempo de perforación.
*Ahorro en los costos de operación.
*Toma de decisiones de tiempo de real.
*Producción anticipada.
*Mejora la productividad en pozos horizontales.

11. PRINCIPIOS
DE FUNCIONAMIENTO
• La Herramienta toma los datos
en el fondo.
• Los datos son transmitidos en
forma de pulsos de lodo.
• Los sensores convierten los
pulsos en señales eléctricas.
• El equipo de superficie
decodifica la información delos
sensores.
• Entrega los registros y datos
direccionales al cliente.

12. A partir del análisis de los núcleos, se tienen un conjunto de datos muy
valiosos para los diferentes especialistas relacionados con la ingeniería
petrolera, como por ejemplo la litología, porosidad, permeabilidad, interfaces
petróleo-agua, gas-petróleo y saturación de fluidos. Los análisis de núcleos
deben establecerse con tiempo en programa de perforación.
Para seleccionar los núcleos debe tomarse en cuenta la profundidad de corte, la cual a
su vez depende de varios factores entre ellos:
1. Tipo de pozo:
- Exploratorio.
- Desarrollo.
2. Tipo de información requerida:
- Geológica.
- Yacimientos.
- Perforación.

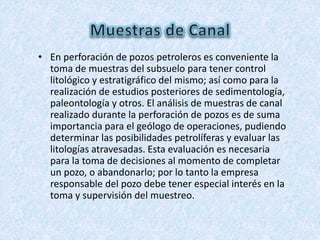

13. • En perforación de pozos petroleros es conveniente la
toma de muestras del subsuelo para tener control
litológico y estratigráfico del mismo; así como para la
realización de estudios posteriores de sedimentología,
paleontología y otros. El análisis de muestras de canal
realizado durante la perforación de pozos es de suma
importancia para el geólogo de operaciones, pudiendo
determinar las posibilidades petrolíferas y evaluar las
litologías atravesadas. Esta evaluación es necesaria
para la toma de decisiones al momento de completar
un pozo, o abandonarlo; por lo tanto la empresa
responsable del pozo debe tener especial interés en la
toma y supervisión del muestreo.

14. • Muestras de pared.

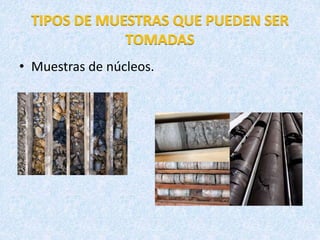

15. • Muestras de núcleos.

16. • Muestras de canal
