Este documento describe los diferentes tipos de registros o perfilajes de pozos petroleros, incluyendo registros resistivos, acústicos y nucleares. Estos registros permiten determinar las propiedades físicas de las rocas en el pozo, como porosidad, saturación de agua y petróleo, y litología, lo que ayuda a los geólogos a identificar zonas productivas de hidrocarburos y tomar decisiones sobre la explotación del yacimiento.

1. República Bolivariana de Venezuela
Ministerio Del Poder Popular Para la Educación Superior
Instituto Universitario Politécnico
«Santiago Mariño»
APELLIDO YNOMBRE C.I. CARRERA
JAHDIEL NAVA V-26.394.520
INGENIERÍAEN
PETRÓLEO (50)

2. En la actualidad, la tecnología en la Industria
Petrolera ha ido
llegar a generar
evolucionando
herramientas
hasta poder
que aporten
interpretaciones exactas y sofisticadas, lo cual
hacen que jueguen un papel esencial que le
otorga al Geólogo Petrolero datos precisos que le
ayudarán en el proceso de la toma de decisiones
con respecto al pozo petrolífero a estudiarse.

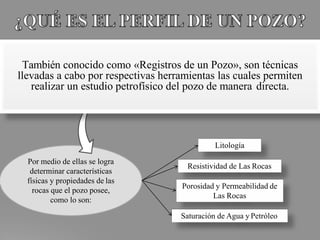

3. Por medio de ellas se logra
determinar características
físicas y propiedades de las
rocas que el pozo posee,
como lo son:
También conocido como «Registros de un Pozo», son técnicas
llevadas a cabo por respectivas herramientas las cuales permiten
realizar un estudio petrofísico del pozo de manera directa.
Saturación de Agua y Petróleo
Resistividad de Las Rocas
Porosidad y Permeabilidad de
Las Rocas
Litología

4. …lo cual monitoriza los
registros que el pozo aporta
y los mismos permiten
determinar de manera más
minuciosa aquellas zonas
del pozo en el cual yace la
existencia del hidrocarburo.
El Perfilaje de Pozos es una
serie de estudios de suma
importancia en lo que a la
exploración y producción de
hidrocarburos se refiere…

5. La diversidad de sistemas utilizados se relacionan por una serie de características que ellos
poseen en común, los cuales son las partes del perfil o registro de un pozo dichos a continuación:
Existen diversos tipos de registros o perfilajes de pozos, en el que entre ellos destaca uno muy
particular, este es el Perfilaje durante la Perforación, mejor conocido como «Measurements While
Drilling» o «MWD» (Mediciones Durante la Perforación en español), en los que conforman los
procedimientos y mediciones imprescindibles en la perforación de pozos, otorgándole al operador
información exacta a cerca de la geometría del pozo y las características y o propiedades que
posea.

6. ENSAMBLAJE DENTRO DEL POZO
Los sensores que
posee el ensamblaje
poseen una
instrumentación que
puede llegar a realizar
mediciones de
parámetros como lo
son:

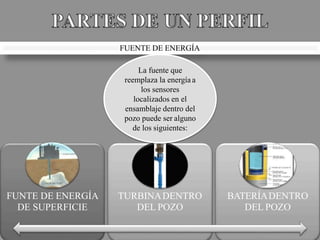

7. FUNTE DE ENERGÍA
DE SUPERFICIE
TURBINADENTRO
DEL POZO
BATERÍADENTRO
DEL POZO
FUENTE DE ENERGÍA
La fuente que
reemplaza la energía a
los sensores
localizados en el
ensamblaje dentro del
pozo puede ser alguno
de los siguientes:

8. SISTEMA DETELEMETRÍA
Las mediciones realizadas por los sensores del
sistema MWD dentro del pozo deben ser transmitidas
a la superficie para su procesamiento por medio de un
sistema de Telemetría.
Hoy día, el sistema de Telemetría más utilizado en la
actualidad es el de señales o códigos de pulsos por
medio de la circulación del lodo.
Este sistema consiste recopilar los datos obtenidos de las
mediciones por medio de una serie de pulsos de presión
mediante válvulas especiales en el sistema de lodo, los cuales
se detectan y descifran en la superficie.

9. Este sistema consiste en el uso de un decodificador de los pulsos de la circulación del lodo,
seguido por un equipo de Hardware con su respectivo Software, para poder procesar e interpretar
las señales y de esa manera poder representar los resultados de los estudios y mediciones
realizadas.
EQUIPO DE SUPERFICIE

10.  Esta ardua tarea comienza con la exploración, mediante una serie de actividades de campo y
laboratorio se localizan los posibles yacimientos tanto en tierra como en mar, y se determinan
sus límites y su forma para estimar su potencial.
 Esta tarea se realiza en conjunto con los Geocientíficos, especialistas en estudiar el interior de
la Tierra, que auxiliados por tecnología sísmica y ondas de sonido enviadas a través de la
corteza terrestre indican en que lugar podría encontrarse un manto de petróleo.
 La única manera de asegurar que un yacimiento es productivo, es perforando.
 Con frecuencia, los estudios geológicos conducen a campos de sal o de agua marina, por eso,
la perforación petrolera es una actividad económica de alto riesgo que exige una rigurosa
evaluación de cada proyecto antes de tomar decisiones, pues la inversión en recursos
materiales y humanos para la perforación es enorme.
 Si con la perforación se encuentra Gas o Petróleo se estudia su tipo y calidad, las posibilidades
de producción y las condiciones del terreno para decidir cuantos pozos explotara en la zona.

11.  Este proceso puede tomar entre 3 y 10 años, dependiendo de la complejidad geológica y
técnica, pues hay yacimientos que se encuentran a miles de metros del subsuelo y hay que
perforar rocas muy duras o perforar en el lecho marino, resistiendo la presión del agua y las
corrientes.
 Todo este esfuerzo vale la pena cuando el yacimiento resulta productivo.
 Mientras se perfora, se instala una tubería de producción para evitar el derrumbe de las
paredes y se colocan válvulas para controlar la presión del petróleo que por los gases y el calor
del yacimiento sale con mucha fuerza, conforme disminuye la presión, es necesario inyectar
agua tratada, nitrógeno o gas.
 La perforación se realiza hasta una profundidad en la cual se estima que se encuentra la
formación productora.
 Una vez alcanzada la profundidad se retira la broca y se introduce una sonda para tomar un
mapa ultrasónico de fondo.
 El registro nos indica la zona productora y por medio de las herramientas de perforación
pueden determinarse las propiedades que caracterizan la producción de dicho pozo.

12. REGISTROS RESISTIVOS
Lacantidad de aceite o gas contenido enuna unidad de volumen del yacimiento,es el
producto desu porosidad por la saturaciónde hidrocarburos.
Losparámetros físicos principales para evaluar un yacimiento son porosidad, saturaciónde
hidrocarburos,espesor de la capa permeable y permeabilidad.
Las medidas de resistividad junto con la porosidad y resistividad del agua de formación, se
usan para obtener la saturaciónde agua. Lasaturaciónobtenida de las resistividadessomera y
profunda se compara para evaluar la productividaddela formación.

13. REGISTROS RESISTIVOS
INDUCCIÓN
Generalmente, se
prefiere usar la
herramienta de
inducción cuando la
resistividad de la
formación es baja, del
orden de 500 ohm.
DOBLE LATEROLOG
Cuando se tienen
formaciones altamente
resistivas la herramienta
de doble Laterolog
proporciona
información mas
confiable.
MICROESFÉRICO
Esta herramienta surge de la
necesidad de conocer la
resistividad de la zona
invadida para realizar
correlaciones a las lecturas de
otras herramientas y tener un
valor adecuado de resistividad
en la zona virgen.
Lasherramientasde registrocon principio resistivo(eléctrico) más utilizadasson las
siguientes:

14. REGISTROS ACÚSTICOS
El equipo sónico utilizauna señal conuna frecuenciaaudible para el oído humano.Elsonido es
una forma de energía radiante denaturalezapuramentemecánica.
Es una fuerzaque se transmite desde la fuentede sonido como un movimientomolecular del
medio.
Este movimiento esvibratoriodebido a que las moléculas conservan una posición promedio.
Cada molécula transfieresu energía(empuja) a la siguientemoléculaantes de regresara su
posición original.

15. REGISTROS ACÚSTICOS
SÓNICO DE POROSIDAD
Si los efectos de fluidos
y matriz se conocen o se
pueden determinar, la
respuesta de la
herramienta puede
relacionarse con la
porosidad
SÓNICO DIPOLAR DE
IMÁGENES
Esta herramienta mide
las ondas de
cizallamiento en
formaciones poco
consolidadas, combina
la tecnologia monopolar
y la dipolar.
IMÁGENES ULTRASÓNICAS
Los registros de imagen son
herramientas bajadas con
cable en un pozo abierto de
aceite o gas, que miden
propiedades físicas en la pared
del pozo tales como la
conductividad eléctrica, o el
tiempo de viaje sónico mas la
reflectancia acústica, entre
Lasherramientasde registrocon principio acústico más utilizadasson lassiguientes:

16. REGISTROS NUCLEARES
Ladeterminación de la porosidad de la formaciónse puede hacerde manera indirectaa través
de las medidas obtenidas de herramientas nucleareso acústicas.
Las herramientas nucleares utilizanfuentesradiactivas.
Mediante la medición de la forma de interactuar,conla formaciónde las partículas irradiadas
por la fuente,se pueden determinar algunascaracterísticas.

17. REGISTROS NUCLEARES
RAYOS GAMMA
Son impulsos de ondas
electromagnéticas de
alta energía que son
emitidos
espontáneamente por
algunos elementos
radioactivos.
NEUTRÓN COMPENSADO
Se utiliza para determinar la
porosidad de cada formación
en agujero abierto o entubadoy
se ajusta a las irregularidades
del pozo. Este registro
bombardea cada formación en
el pozo con neutrones de alta
velocidad a partir de unafuente
radioactiva.
LITODENSIDAD COMPENSADA
Es una herramienta que utiliza
una fuente radioactiva emisora
de rayos gamma de alta
energía y se usa para obtener
la densidad de la formación e
inferir con base en esto la
porosidad así como efectuar
una identificación de la
litología.
Lasherramientasde registrocon principio nucleareso radioactivasmás utilizadasson las
siguientes:
