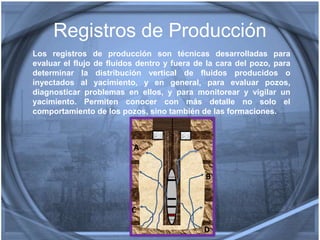

2. Registros de Producción
Los registros de producción son técnicas desarrolladas para
evaluar el flujo de fluidos dentro y fuera de la cara del pozo, para
determinar la distribución vertical de fluidos producidos o
inyectados al yacimiento, y en general, para evaluar pozos,
diagnosticar problemas en ellos, y para monitorear y vigilar un
yacimiento. Permiten conocer con más detalle no solo el
comportamiento de los pozos, sino también de las formaciones.
D
A
B
C

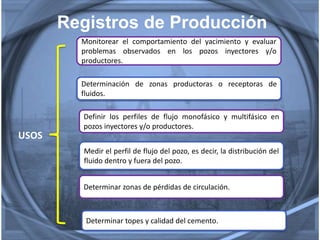

3. Registros de Producción
USOS
Monitorear el comportamiento del yacimiento y evaluar
problemas observados en los pozos inyectores y/o
productores.
Determinación de zonas productoras o receptoras de
fluidos.
Definir los perfiles de flujo monofásico y multifásico en
pozos inyectores y/o productores.
Determinar topes y calidad del cemento.
Determinar zonas de pérdidas de circulación.
Medir el perfil de flujo del pozo, es decir, la distribución del
fluido dentro y fuera del pozo.
4. DEFINICIÓN
• Conjunto de técnicas (herramientas) de
registro de pozos corridas en pozos
completados productores/inyectores.
PROPÓSITO
• Evaluar el flujo de fluido(s) dentro y
fuera de la tubería, así como el
completamiento (desempeño del
pozo/yacimiento).
PREGUNTA
• ¿Cuánto de qué
fluido está
entrando, por
dónde?

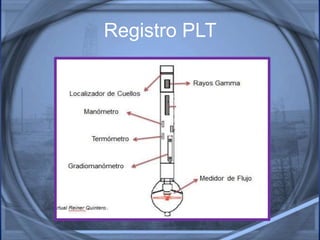

Registro PLT

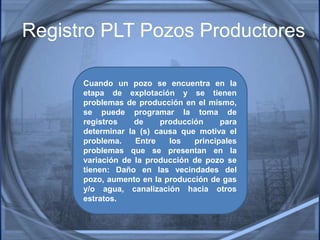

6. Registro PLT Pozos Productores
Cuando un pozo se encuentra en la
etapa de explotación y se tienen
problemas de producción en el mismo,
se puede programar la toma de
registros de producción para
determinar la (s) causa que motiva el
problema. Entre los principales
problemas que se presentan en la
variación de la producción de pozo se
tienen: Daño en las vecindades del
pozo, aumento en la producción de gas
y/o agua, canalización hacia otros
estratos.

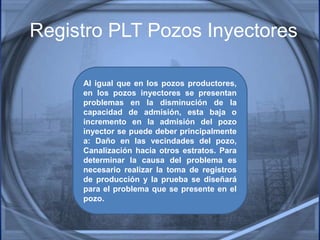

7. Registro PLT Pozos Inyectores
Al igual que en los pozos productores,
en los pozos inyectores se presentan
problemas en la disminución de la
capacidad de admisión, esta baja o
incremento en la admisión del pozo
inyector se puede deber principalmente
a: Daño en las vecindades del pozo,
Canalización hacia otros estratos. Para
determinar la causa del problema es
necesario realizar la toma de registros
de producción y la prueba se diseñará
para el problema que se presente en el
pozo.

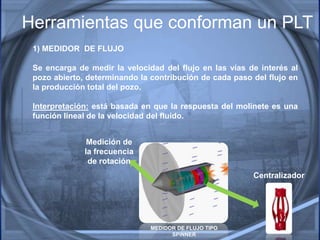

8. Herramientas que conforman un PLT

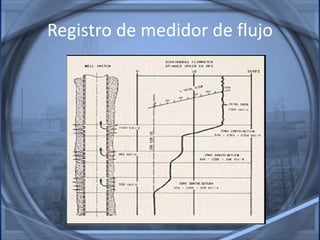

1) MEDIDOR DE FLUJO
Se encarga de medir la velocidad del flujo en las vías de interés al
pozo abierto, determinando la contribución de cada paso del flujo en
la producción total del pozo.
Interpretación: está basada en que la respuesta del molinete es una
función lineal de la velocidad del fluido.
Medición de
la frecuencia
de rotación
MEDIDOR DE FLUJO TIPO
SPINNER
Centralizador

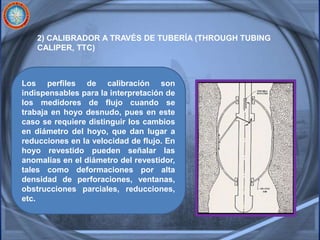

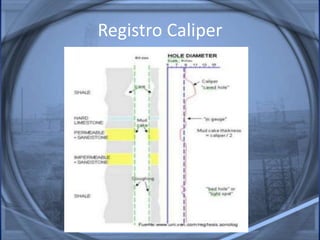

10. 2) CALIBRADOR A TRAVÉS DE TUBERÍA (THROUGH TUBING
CALIPER, TTC)
Los perfiles de calibración son
indispensables para la interpretación de
los medidores de flujo cuando se
trabaja en hoyo desnudo, pues en este
caso se requiere distinguir los cambios
en diámetro del hoyo, que dan lugar a
reducciones en la velocidad de flujo. En
hoyo revestido pueden señalar las
anomalías en el diámetro del revestidor,
tales como deformaciones por alta
densidad de perforaciones, ventanas,
obstrucciones parciales, reducciones,
etc.

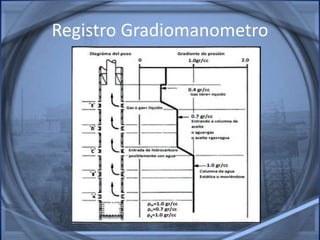

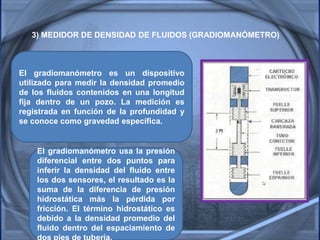

12. 3) MEDIDOR DE DENSIDAD DE FLUIDOS (GRADIOMANÓMETRO)
El gradiomanómetro es un dispositivo
utilizado para medir la densidad promedio
de los fluidos contenidos en una longitud
fija dentro de un pozo. La medición es
registrada en función de la profundidad y
se conoce como gravedad específica.
El gradiomanómetro usa la presión
diferencial entre dos puntos para
inferir la densidad del fluido entre
los dos sensores, el resultado es la
suma de la diferencia de presión
hidrostática más la pérdida por
fricción. El término hidrostático es
debido a la densidad promedio del
fluido dentro del espaciamiento de

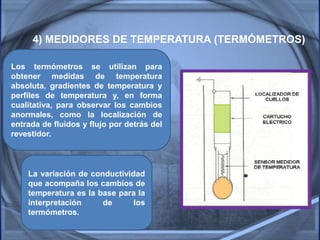

14. 4) MEDIDORES DE TEMPERATURA (TERMÓMETROS)
Los termómetros se utilizan para
obtener medidas de temperatura
absoluta, gradientes de temperatura y
perfiles de temperatura y, en forma
cualitativa, para observar los cambios
anormales, como la localización de
entrada de fluidos y flujo por detrás del
revestidor.
La variación de conductividad
que acompaña los cambios de
temperatura es la base para la
interpretación de los
termómetros.
16. 5) MEDIDORES DE PRESIÓN (MANÓMETROS)
La función de los manómetros es obtener
presiones absolutas del fondo y gradientes
de presión contra tiempo, con el fin de
evaluar las presiones que existen en el
yacimiento.

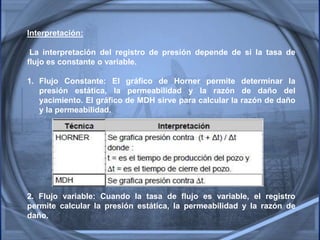

17. Interpretación:
La interpretación del registro de presión depende de si la tasa de
flujo es constante o variable.
1. Flujo Constante: El gráfico de Horner permite determinar la
presión estática, la permeabilidad y la razón de daño del
yacimiento. El gráfico de MDH sirve para calcular la razón de daño
y la permeabilidad.
2. Flujo variable: Cuando la tasa de flujo es variable, el registro
permite calcular la presión estática, la permeabilidad y la razón de
daño.

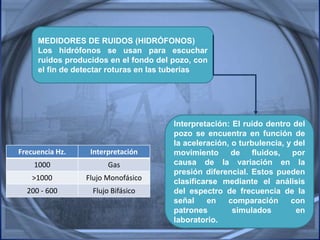

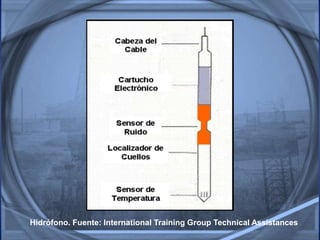

18. MEDIDORES DE RUIDOS (HIDRÓFONOS)
Los hidrófonos se usan para escuchar
ruidos producidos en el fondo del pozo, con
el fin de detectar roturas en las tuberías
Interpretación: El ruido dentro del
pozo se encuentra en función de
la aceleración, o turbulencia, y del
movimiento de fluidos, por
causa de la variación en la
presión diferencial. Estos pueden
clasificarse mediante el análisis
del espectro de frecuencia de la
señal en comparación con
patrones simulados en
laboratorio.
Frecuencia Hz. Interpretación
1000 Gas
>1000 Flujo Monofásico
200 - 600 Flujo Bifásico

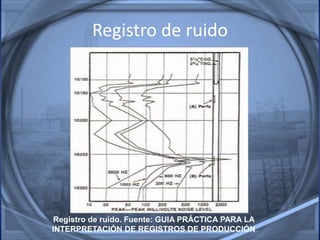

19. Registro de ruido
Registro de ruido. Fuente: GUIA PRÁCTICA PARA LA
INTERPRETACIÓN DE REGISTROS DE PRODUCCIÓN

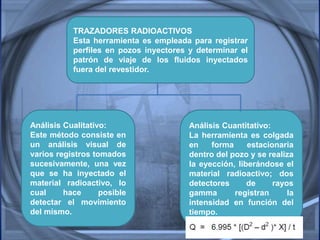

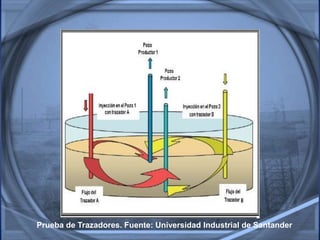

21. TRAZADORES RADIOACTIVOS
Esta herramienta es empleada para registrar
perfiles en pozos inyectores y determinar el
patrón de viaje de los fluidos inyectados
fuera del revestidor.
Análisis Cuantitativo:
La herramienta es colgada
en forma estacionaria
dentro del pozo y se realiza
la eyección, liberándose el
material radioactivo; dos
detectores de rayos
gamma registran la
intensidad en función del
tiempo.
Análisis Cualitativo:
Este método consiste en
un análisis visual de
varios registros tomados
sucesivamente, una vez
que se ha inyectado el
material radioactivo, lo
cual hace posible
detectar el movimiento
del mismo.

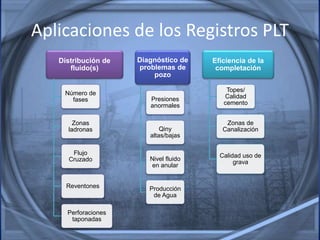

23. Aplicaciones de los Registros PLT
Distribución de
fluido(s)
Número de
fases
Zonas
ladronas
Flujo
Cruzado
Reventones
Perforaciones
taponadas
Diagnóstico de
problemas de
pozo
Presiones
anormales
Qiny
altas/bajas
Nivel fluido
en anular
Producción
de Agua
Eficiencia de la
completación
Topes/
Calidad
cemento
Zonas de
Canalización
Calidad uso de
grava

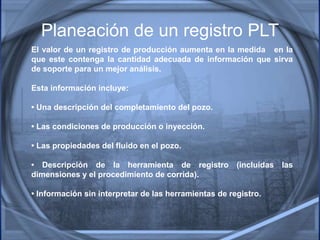

24. Planeación de un registro PLT
El valor de un registro de producción aumenta en la medida en la
que este contenga la cantidad adecuada de información que sirva
de soporte para un mejor análisis.
Esta información incluye:
• Una descripción del completamiento del pozo.
• Las condiciones de producción o inyección.
• Las propiedades del fluido en el pozo.
• Descripción de la herramienta de registro (incluidas las
dimensiones y el procedimiento de corrida).
• Información sin interpretar de las herramientas de registro.

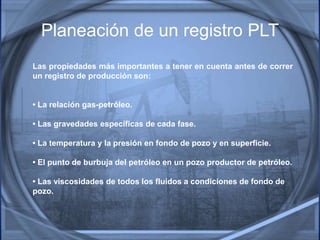

25. Las propiedades más importantes a tener en cuenta antes de correr
un registro de producción son:
• La relación gas-petróleo.
• Las gravedades específicas de cada fase.
• La temperatura y la presión en fondo de pozo y en superficie.
• El punto de burbuja del petróleo en un pozo productor de petróleo.
• Las viscosidades de todos los fluidos a condiciones de fondo de
pozo.
Planeación de un registro PLT
