1. SERVIDUMBRE DEL PROYECTO
F R A N J A D E S E R V I D U M B R E D E L P R O Y E C O
SISTEMA DE UTILIZACIÓNDEMT22.9KVPARA LAPLANTADE OXIGENODEL HOSPITALANTONIOBARRIONUEVO - LAMPA
SERVIDUMBREDELPROYECTO
PROYECTO
“SISTEMA DE UTILIZACIÓN DE MT 22.9KV PARA LA PLANTA DE OXIGENO DEL HOSPITAL
ANTONIO BARRIONUEVO - LAMPA”
UBICACIÓN
LUGAR : BARRIO ARRIBA
DISTRITO : LAMPA
PROVINCIA : LAMPA
REGIÓN : PUNO
ESTUDIODE LADETERMINACIONDE FRANJADE SERVIDUMBRE
1. GENERALIDADES
El Proyectode las líneas primariasposee las siguientes características:
 Nivelde Tension : 22.9 kV.
 Zona : Baja Densidad
 Sector Típico : IV
 Altitud : Variable de 3892 m.s.n.m.
 Clima : Variado
 Temperatura : Variable
 Vías de Acceso : Carretera Juliaca – Lampa – Barrio Arriba
 Longitud de Red Aérea: 100.00 m
2. INTRODUCCION
La alimentación y suministro de energía para el sistema de utilización de MT 22.9kv para la
planta de oxigeno del hospital Antonio Barrionuevo - Lampa, se encuentra a un promedio de
100.00m de longitud aérea, donde la red de instalaciones aéreas no perjudica a nadie por
los aires de su propiedad; por lo tanto, no requiere la información y documentación sobre
los aspectos más importantes recogidos del campo.
Así mismo, ya que el propietario está autorizado, declara que no generará una franja de
servidumbre eléctrica por su distancia.
3. DATOS YDOCUMENTOS DEL PROYECTO
3.1 NATURALEZA YTIPO DE SERVIDUMBRE
El Proyecto se denomina “SISTEMA DE UTILIZACIÓN DE MT 22.9KV PARA LA
PLANTA DE OXIGENO DEL HOSPITAL ANTONIO BARRIONUEVO - LAMPA” NO
requiere imponer el Servidumbre de Electro ducto para las Líneas Primarias, así como
la Servidumbre de Tránsito para custodia, conservación y reparación de la misma.

2. SERVIDUMBRE DEL PROYECTO
F R A N J A D E S E R V I D U M B R E D E L P R O Y E C O
SISTEMA DE UTILIZACIÓNDEMT22.9KVPARA LAPLANTADE OXIGENODEL HOSPITALANTONIOBARRIONUEVO - LAMPA
SERVIDUMBRE DE ELECTRODUCTODE LAS REDES PRIMARIAS
Este tipo de servidumbre es necesario para obtener los derechos siguientes:
Ocupación de la superficie, subsuelo y de los aires necesarios para el asentamiento y
fijación de las estructuras que sirven para la sustentación de los conductores
eléctricos.
Ocupación de los aires en la zona de influencia del electro ducto representada por la
proyección sobre el suelo de la franja de ocupación de los conductores y las distancias
de seguridad determinadas de acuerdo al Código Nacional de Electricidad.
Esta Servidumbre implica la prohibición al dueño del predio sirviente de levantar en
la zona de influencia, construcciones para vivienda o de otros tipos, realizar y
mantener plantaciones cuyo desarrollo supere la distancia que debe mediar con la
franja ocupada por los conductores, de conformidad de las disposiciones del Código
Nacional de Electricidad.
SERVIDUMRE DE TRANSITO PARA CUSTODIA, CONSERVACIÓN Y REPARACIÓN
DE LAS OBRAS E INSTALACIONES.
Se solicita este tipo de Servidumbre para obtener el derecho de acceso de cuadrillas
de personal especializado para realizar la custodia, mantenimiento y reparación de
las obras e instalaciones, a lo largo del trazo de las Líneas Primarias 22.9kV., cuya
longitud es de 100.00m.
3.2 DURACION DE LA SERVIDUMBRE
La duración de las servidumbres requeridas para el presente Proyecto y Obras son
Permanentes, por cuanto éstas son consideradas de necesidad y utilidad del
propietario.
Esta duración permanente alcanza a las siguientes instalaciones:
LINEAS PRIMARIAS EN 22.9kV.
Se implementará la Línea Primaria de 22.9kV., de simple terna y con una longitud
aérea de (100m). Se utilizarán postes de concreto armado centrifugado de 13/300 y
13/400. Respectivamente los mismos que ocuparán un área de 1 m² (1.0m. x 1.0m).
Los conductores son de aleación de aluminio de 35 mm² y el aislamiento es mediante
aisladores tipo suspensión de goma de silicón tipo RPP – 25 y Aisladores de porcelana
tipo PIN 56.4.
CAMINO DE ACCESO A ESTRUCTURAS
Con relación a los caminos de acceso a estructuras previstas, se considera el uso de
dicho terreno en forma temporal hasta la culminación de las obras por parte de la
concesionaria.

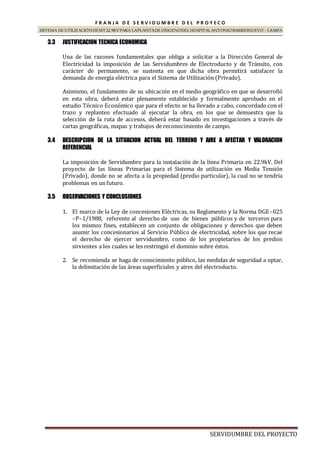

3. SERVIDUMBRE DEL PROYECTO
F R A N J A D E S E R V I D U M B R E D E L P R O Y E C O
SISTEMA DE UTILIZACIÓNDEMT22.9KVPARA LAPLANTADE OXIGENODEL HOSPITALANTONIOBARRIONUEVO - LAMPA
3.3 JUSTIFICACION TECNICA ECONOMICA
Una de las razones fundamentales que obliga a solicitar a la Dirección General de
Electricidad la imposición de las Servidumbres de Electroducto y de Tránsito, con
carácter de permanente, se sustenta en que dicha obra permitirá satisfacer la
demanda de energía eléctrica para el Sistema de Utilización (Privado).
Asimismo, el fundamento de su ubicación en el medio geográfico en que se desarrolló
en esta obra, deberá estar plenamente establecido y formalmente aprobado en el
estudio Técnico Económico que para el efecto se ha llevado a cabo, concordado con el
trazo y replanteo efectuado al ejecutar la obra, en los que se demuestra que la
selección de la ruta de accesos, deberá estar basado en investigaciones a través de
cartas geográficas, mapas y trabajos de reconocimiento de campo.
3.4 DESCRIPCION DE LA SITUACION ACTUAL DEL TERRENO Y AIRE A AFECTAR Y VALORACION
REFERENCIAL
La imposición de Servidumbre para la instalación de la línea Primaria en 22.9kV. Del
proyecto de las líneas Primarias para el Sistema de utilización en Media Tensión
(Privado), donde no se afecta a la propiedad (predio particular), la cual no se tendría
problemas en un futuro.
3.5 OBSERVACIONES Y CONCLUSIONES
1. El marco de la Ley de concesiones Eléctricas, su Reglamento y la Norma DGE–025
–P–1/1988, referente al derecho de uso de bienes públicos y de terceros para
los mismos fines, establecen un conjunto de obligaciones y derechos que deben
asumir los concesionarios al Servicio Público de electricidad, sobre los que recae
el derecho de ejercer servidumbre, como de los propietarios de los predios
sirvientes a los cuales se les restringió el dominio sobre éstos.
2. Se recomienda se haga de conocimiento público, las medidas de seguridad a optar,
la delimitación de las áreas superficiales y aires del electroducto.
