El documento describe los objetivos y funciones del sistema operativo IOS de Cisco, incluidos los comandos CLI para configurar y verificar routers y switches. También cubre la configuración de direccionamiento de red, verificación de conectividad entre hosts mediante utilidades como ping y traceroute, y el establecimiento de líneas de base de rendimiento de red.

1. Configuración
y verificación de su red
Aspectos básicos de networking: Capítulo 11
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 1

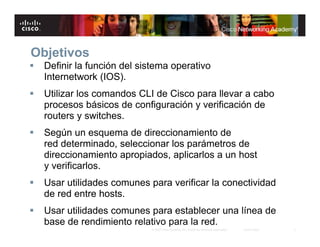

2. Objetivos
 Definir la función del sistema operativo
Internetwork (IOS).
 Utilizar los comandos CLI de Cisco para llevar a cabo
procesos básicos de configuración y verificación de
routers y switches.
 Según un esquema de direccionamiento de
red determinado, seleccionar los parámetros de
direccionamiento apropiados, aplicarlos a un host
y verificarlos.
 Usar utilidades comunes para verificar la conectividad
de red entre hosts.
 Usar utilidades comunes para establecer una línea de
base de rendimiento relativo para la red.
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 2

3. Función del sistema operativo Internetwork (IOS)

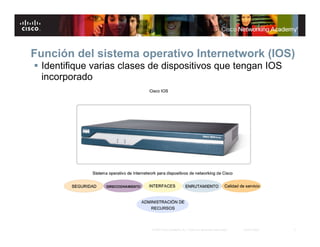

 Identifique varias clases de dispositivos que tengan IOS
incorporado
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 3

4. Función del sistema operativo Internetwork (IOS)

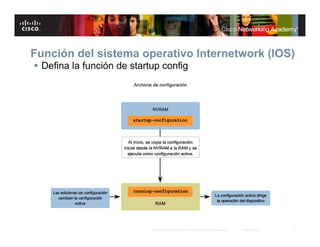

 Defina la función de startup config
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 4

5. Función del sistema operativo Internetwork (IOS)

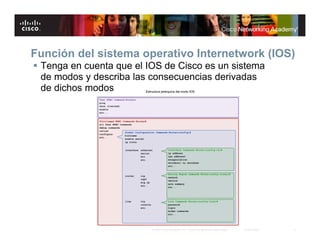

 Tenga en cuenta que el IOS de Cisco es un sistema
de modos y describa las consecuencias derivadas
de dichos modos
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 5

6. Función del sistema operativo Internetwork (IOS)

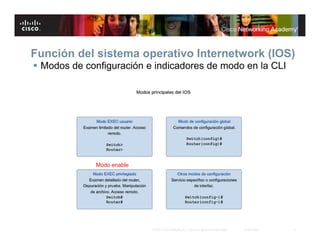

 Modos de configuración e indicadores de modo en la CLI
Modo enable
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 6

7. Función del sistema operativo Internetwork (IOS)

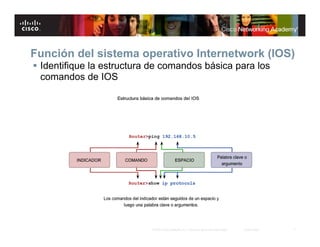

 Identifique la estructura de comandos básica para los
comandos de IOS
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 7

8. Función del sistema operativo Internetwork (IOS)

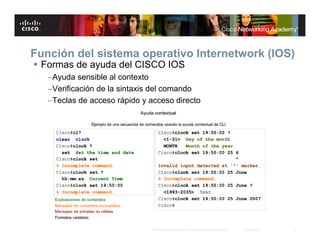

 Formas de ayuda del CISCO IOS
–Ayuda sensible al contexto
–Verificación de la sintaxis del comando
–Teclas de acceso rápido y acceso directo
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 8

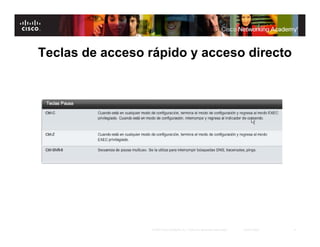

9. Teclas de acceso rápido y acceso directo
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 9

10. Función del sistema operativo Internetwork (IOS)

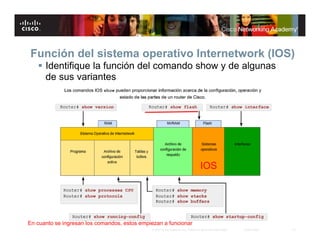

 Identifique la función del comando show y de algunas
de sus variantes
IOS
En cuanto se ingresan los comandos, estos empiezan a funcionar
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 10

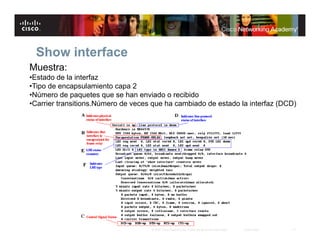

11. Show interface
Muestra:
•Estado de la interfaz
•Tipo de encapsulamiento capa 2
•Número de paquetes que se han enviado o recibido
•Carrier transitions.Número de veces que ha cambiado de estado la interfaz (DCD)
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 11

12. Función del sistema operativo Internetwork (IOS)

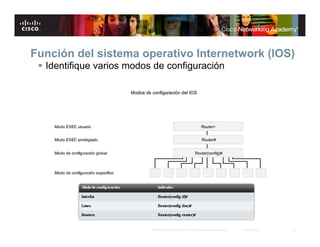

 Identifique varios modos de configuración
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 12

13. Función del sistema operativo Internetwork (IOS)

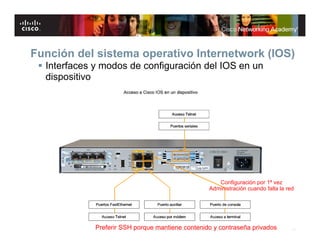

 Interfaces y modos de configuración del IOS en un
dispositivo
Configuración por 1ª vez
Administración cuando falla la red
Preferir SSH porque 2007 Cisco Systems, Inc. Todos los derechos reservados.
© mantiene contenido y contraseña Public Cisco privados 13

14. Utilización de los comandos CLI de Cisco para llevar
a cabo procesos básicos de configuración
y verificación de routers y switches
 Comando para darle nombre a un router o switch
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 14

15. Utilización de los comandos CLI de Cisco para llevar a cabo
procesos básicos de configuración y verificación de routers y
switches

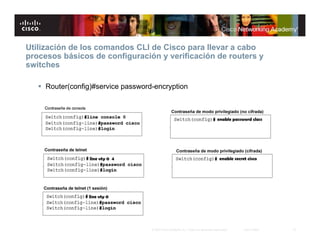

 Router(config)#service password-encryption
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 15

16. Utilización de los comandos CLI de Cisco para llevar
a cabo procesos básicos de configuración
y verificación de routers y switches

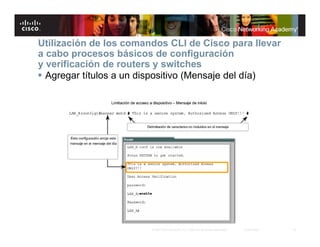

 Agregar títulos a un dispositivo (Mensaje del día)
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 16

17. Utilización de los comandos CLI de Cisco para llevar
a cabo procesos básicos de configuración
y verificación de routers y switches

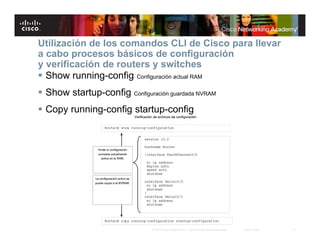

 Show running-config Configuración actual RAM
 Show startup-config Configuración guardada NVRAM
 Copy running-config startup-config
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 17

18. Utilización de los comandos CLI de Cisco para llevar
a cabo procesos básicos de configuración
y verificación de routers y switches

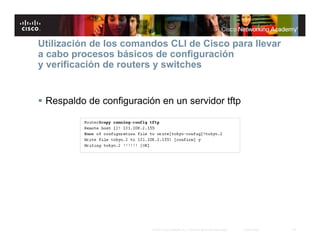

 Respaldo de configuración en un servidor tftp
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 18

19. Utilización de los comandos CLI de Cisco para llevar
a cabo procesos básicos de configuración
y verificación de routers y switches

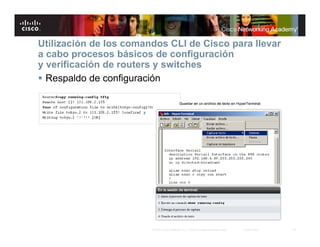

 Respaldo de configuración
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 19

20. Utilización de los comandos CLI de Cisco para llevar
a cabo procesos básicos de configuración
y verificación de routers y switches

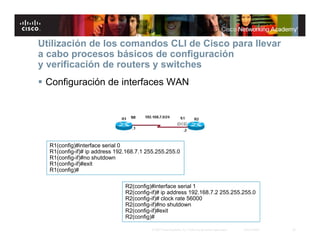

 Configuración de interfaces WAN
R1(config)#interface serial 0
R1(config-if)# ip address 192.168.7.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#
R2(config)#interface serial 1
R2(config-if)# ip address 192.168.7.2 255.255.255.0
R2(config-if)# clock rate 56000
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 20

21. Utilización de los comandos CLI de Cisco para llevar
a cabo procesos básicos de configuración
y verificación de routers y switches

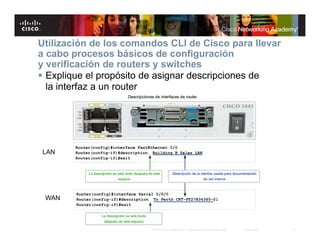

 Explique el propósito de asignar descripciones de
la interfaz a un router
LAN
WAN
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 21

22. Selección, aplicación y verificación de parámetros
apropiados de direccionamiento a un host

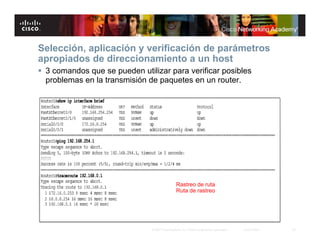

 3 comandos que se pueden utilizar para verificar posibles
problemas en la transmisión de paquetes en un router.
Rastreo de ruta
Ruta de rastreo
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 22

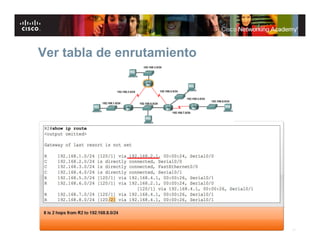

23. Ver tabla de enrutamiento
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 23

24. Uso de utilidades comunes para verificar
la conectividad de red entre hosts

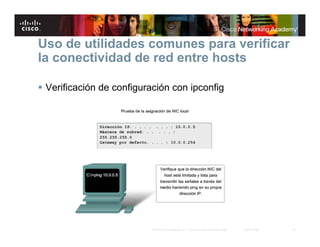

 Verificación de configuración con ipconfig
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 24

25. Selección, aplicación y verificación de parámetros
apropiados de direccionamiento a un host

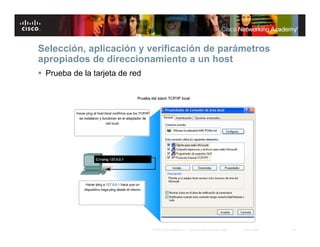

 Prueba de la tarjeta de red
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 25

26. Uso de utilidades comunes para verificar
la conectividad de red entre hosts
 Prueba de la pila de protocolos de un host
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 26

27. Uso de utilidades comunes para verificar
la conectividad de red entre hosts

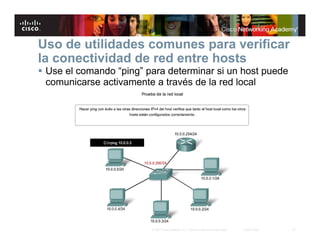

 Use el comando “ping” para determinar si un host puede
comunicarse activamente a través de la red local
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 27

28. Uso de utilidades comunes para verificar
la conectividad de red entre hosts

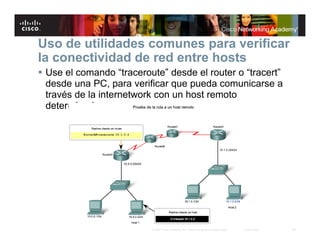

 Use el comando “traceroute” desde el router o “tracert”
desde una PC, para verificar que pueda comunicarse a
través de la internetwork con un host remoto
determinado
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 28

29. Uso de utilidades comunes para verificar
la conectividad de red entre hosts

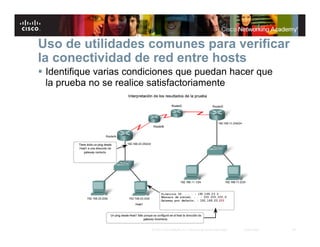

 Identifique varias condiciones que puedan hacer que
la prueba no se realice satisfactoriamente
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 29

30. Uso de utilidades comunes para establecer una línea
de base de rendimiento relativo para la red

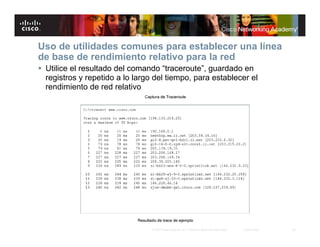

 Utilice el resultado del comando “traceroute”, guardado en
registros y repetido a lo largo del tiempo, para establecer el
rendimiento de red relativo
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 30

31. Uso de utilidades comunes para establecer una línea
de base de rendimiento relativo para la red

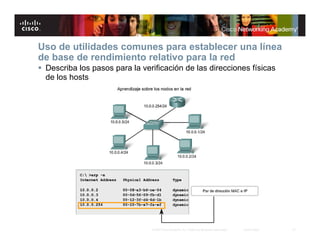

 Describa los pasos para la verificación de las direcciones físicas
de los hosts
© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 31

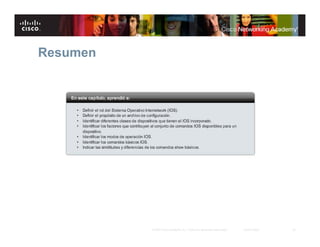

32. Resumen
