La vida en un mundo
centrado en la red



  Aspectos básicos de networking: Capítulo 1


  Elaboradas por: Mendoza Vazquez Raymundo



                                 © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   1

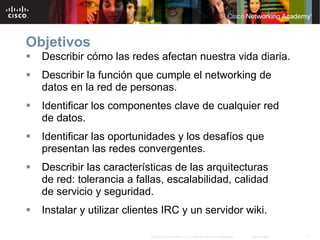

Objetivos
   Describir cómo las redes afectan nuestra vida diaria.
   Describir la función que cumple el networking de
    datos en la red de personas.
   Identificar los componentes clave de cualquier red
    de datos.
   Identificar las oportunidades y los desafíos que
    presentan las redes convergentes.
   Describir las características de las arquitecturas
    de red: tolerancia a fallas, escalabilidad, calidad
    de servicio y seguridad.
   Instalar y utilizar clientes IRC y un servidor wiki.

                             © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   2

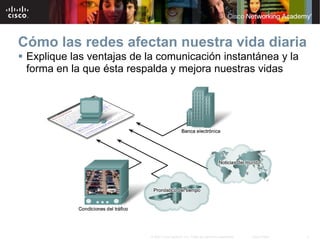

Cómo las redes afectan nuestra vida diaria
 Explique las ventajas de la comunicación instantánea y la
  forma en la que ésta respalda y mejora nuestras vidas




                           © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   3
Cómo las redes afectan nuestra vida diaria

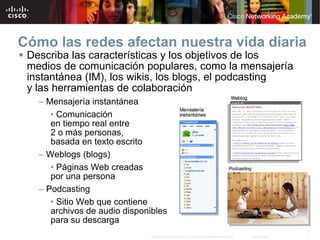

 Describa las características y los objetivos de los
  medios de comunicación populares, como la mensajería
  instantánea (IM), los wikis, los blogs, el podcasting
  y las herramientas de colaboración
    – Mensajería instantánea
       • Comunicación
       en tiempo real entre
       2 o más personas,
       basada en texto escrito
    – Weblogs (blogs)
       • Páginas Web creadas
       por una persona
    – Podcasting
       • Sitio Web que contiene
       archivos de audio disponibles
       para su descarga
                                © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   4
Cómo las redes afectan nuestra vida diaria

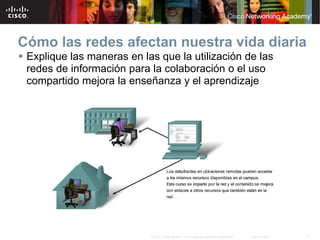

 Explique las maneras en las que la utilización de las
  redes de información para la colaboración o el uso
  compartido mejora la enseñanza y el aprendizaje




                            © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   5
Cómo las redes afectan nuestra vida diaria
  Describa las maneras en las que la comunicación por
   medio de una red cambia el modo en el que trabajamos




                         © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   6
Cómo las redes afectan nuestra vida diaria
  Describa las maneras en las que la comunicación por
   medio de una red hace posible la manera en la que
   nos divertimos




                          © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   7
La función, los componentes y los desafíos
del networking de datos

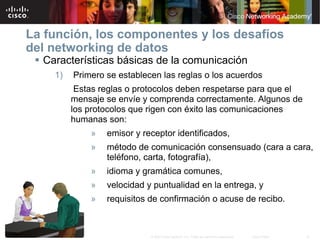

  Características básicas de la comunicación
     1)   Primero se establecen las reglas o los acuerdos
           Estas reglas o protocolos deben respetarse para que el
          mensaje se envíe y comprenda correctamente. Algunos de
          los protocolos que rigen con éxito las comunicaciones
          humanas son:
              »   emisor y receptor identificados,
              »   método de comunicación consensuado (cara a cara,
                  teléfono, carta, fotografía),
              »   idioma y gramática comunes,
              »   velocidad y puntualidad en la entrega, y
              »   requisitos de confirmación o acuse de recibo.



                             © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   8

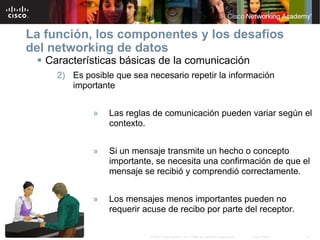

La función, los componentes y los desafíos
del networking de datos
  Características básicas de la comunicación
     2) Es posible que sea necesario repetir la información
        importante


             »   Las reglas de comunicación pueden variar según el
                 contexto.


             »   Si un mensaje transmite un hecho o concepto
                 importante, se necesita una confirmación de que el
                 mensaje se recibió y comprendió correctamente.


             »   Los mensajes menos importantes pueden no
                 requerir acuse de recibo por parte del receptor.

                            © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   9
La función, los componentes y los desafíos
del networking de datos
 Características básicas de la comunicación

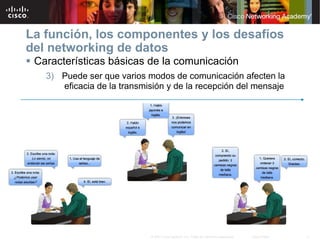

    3) Puede ser que varios modos de comunicación afecten la
       eficacia de la transmisión y de la recepción del mensaje




                             © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   10
La función, los componentes y los desafíos
del networking de datos
 Características básicas de la comunicación
    3) Puede ser que varios modos de comunicación afecten la
       eficacia de la transmisión y de la recepción del mensaje




                             © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   11
La función, los componentes y los desafíos
   del networking de datos

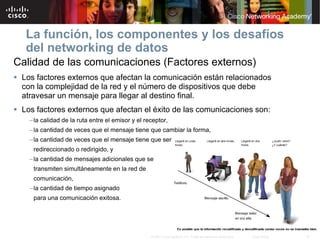

Calidad de las comunicaciones (Factores externos)
 Los factores externos que afectan la comunicación están relacionados
  con la complejidad de la red y el número de dispositivos que debe
  atravesar un mensaje para llegar al destino final.
 Los factores externos que afectan el éxito de las comunicaciones son:
    – la calidad de la ruta entre el emisor y el receptor,
    – la cantidad de veces que el mensaje tiene que cambiar la forma,
    – la cantidad de veces que el mensaje tiene que ser
     redireccionado o redirigido, y
    – la cantidad de mensajes adicionales que se
     transmiten simultáneamente en la red de
     comunicación,
    – la cantidad de tiempo asignado
     para una comunicación exitosa.




                                                   © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   12
La función, los componentes y los desafíos
del networking de datos

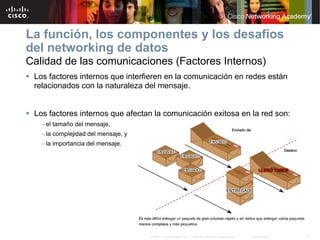

Calidad de las comunicaciones (Factores Internos)
 Los factores internos que interfieren en la comunicación en redes están
  relacionados con la naturaleza del mensaje.


 Los factores internos que afectan la comunicación exitosa en la red son:
    – el tamaño del mensaje,
    – la complejidad del mensaje, y
    – la importancia del mensaje.




                                      © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   13

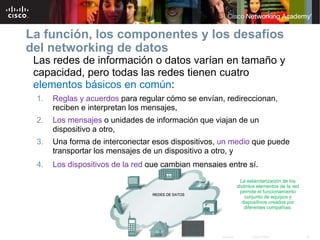

La función, los componentes y los desafíos
del networking de datos
 Las redes de información o datos varían en tamaño y
 capacidad, pero todas las redes tienen cuatro
 elementos básicos en común:
 1.   Reglas y acuerdos para regular cómo se envían, redireccionan,
      reciben e interpretan los mensajes,
 2.   Los mensajes o unidades de información que viajan de un
      dispositivo a otro,
 3.   Una forma de interconectar esos dispositivos, un medio que puede
      transportar los mensajes de un dispositivo a otro, y
 4.   Los dispositivos de la red que cambian mensajes entre sí.
                                                                                               La estandarización de los
                                                                                             distintos elementos de la red
                                                                                              permite el funcionamiento
                                                                                                 conjunto de equipos y
                                                                                                dispositivos creados por
                                                                                                 diferentes compañías.




                                 © 2007 Cisco Systems, Inc. Todos los derechos reservados.          Cisco Public             14
La función, los componentes y los desafíos
   del networking de datos

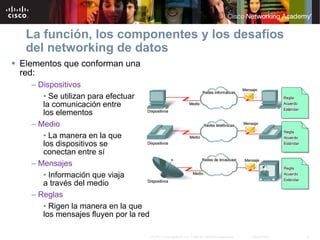

 Elementos que conforman una
  red:
    – Dispositivos
       • Se utilizan para efectuar
       la comunicación entre
       los elementos
    – Medio
       • La manera en la que
       los dispositivos se
       conectan entre sí
    – Mensajes
       • Información que viaja
       a través del medio
    – Reglas
       • Rigen la manera en la que
       los mensajes fluyen por la red

                                        © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   15

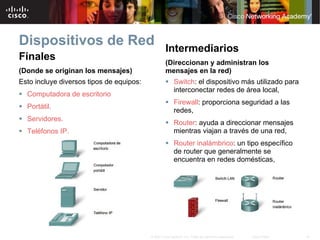

Dispositivos de Red                                Intermediarios
Finales                                            (Direccionan y administran los
(Donde se originan los mensajes)                   mensajes en la red)
Esto incluye diversos tipos de equipos:             Switch: el dispositivo más utilizado para
                                                     interconectar redes de área local,
 Computadora de escritorio
                                                    Firewall: proporciona seguridad a las
 Portátil.
                                                     redes,
 Servidores.
                                                    Router: ayuda a direccionar mensajes
 Teléfonos IP.                                      mientras viajan a través de una red,
                                                    Router inalámbrico: un tipo específico
                                                     de router que generalmente se
                                                     encuentra en redes domésticas,




                                          © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   16

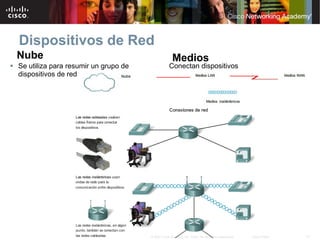

Dispositivos de Red
  Nube                                                Medios
 Se utiliza para resumir un grupo de               Conectan dispositivos
  dispositivos de red




                                        © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   17

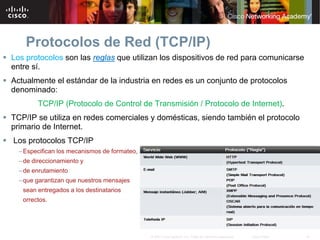

Protocolos de Red (TCP/IP)
 Los protocolos son las reglas que utilizan los dispositivos de red para comunicarse
  entre sí.
 Actualmente el estándar de la industria en redes es un conjunto de protocolos
  denominado:
          TCP/IP (Protocolo de Control de Transmisión / Protocolo de Internet).
 TCP/IP se utiliza en redes comerciales y domésticas, siendo también el protocolo
  primario de Internet.
 Los protocolos TCP/IP
    – Especifican los mecanismos de formateo,
    – de direccionamiento y
    – de enrutamiento
    – que garantizan que nuestros mensajes
     sean entregados a los destinatarios
     orrectos.




                                                © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   18

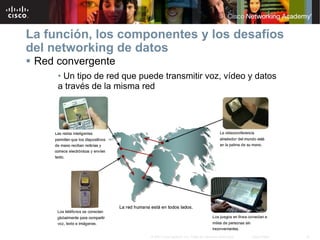

La función, los componentes y los desafíos
del networking de datos
 Red convergente
      • Un tipo de red que puede transmitir voz, vídeo y datos
      a través de la misma red




                             © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   19

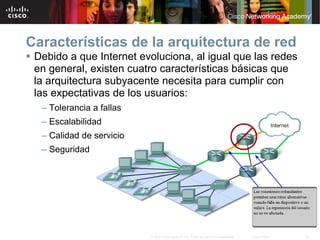

Características de la arquitectura de red
 Debido a que Internet evoluciona, al igual que las redes
  en general, existen cuatro características básicas que
  la arquitectura subyacente necesita para cumplir con
  las expectativas de los usuarios:
   – Tolerancia a fallas
   – Escalabilidad
   – Calidad de servicio
   – Seguridad




                           © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   20
Características de la arquitectura de red

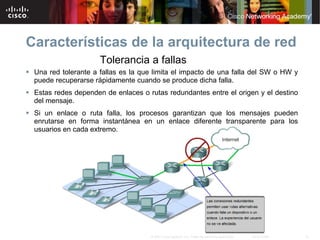

                      Tolerancia a fallas
 Una red tolerante a fallas es la que limita el impacto de una falla del SW o HW y
  puede recuperarse rápidamente cuando se produce dicha falla.
 Estas redes dependen de enlaces o rutas redundantes entre el origen y el destino
  del mensaje.
 Si un enlace o ruta falla, los procesos garantizan que los mensajes pueden
  enrutarse en forma instantánea en un enlace diferente transparente para los
  usuarios en cada extremo.




                                      © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   21
Características de la arquitectura de red

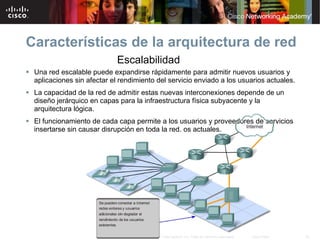

                             Escalabilidad
 Una red escalable puede expandirse rápidamente para admitir nuevos usuarios y
  aplicaciones sin afectar el rendimiento del servicio enviado a los usuarios actuales.
 La capacidad de la red de admitir estas nuevas interconexiones depende de un
  diseño jerárquico en capas para la infraestructura física subyacente y la
  arquitectura lógica.
 El funcionamiento de cada capa permite a los usuarios y proveedores de servicios
  insertarse sin causar disrupción en toda la red. os actuales.




                                        © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   22

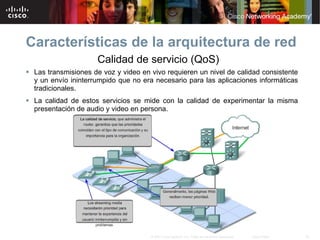

Características de la arquitectura de red
                      Calidad de servicio (QoS)
 Las transmisiones de voz y video en vivo requieren un nivel de calidad consistente
  y un envío ininterrumpido que no era necesario para las aplicaciones informáticas
  tradicionales.
 La calidad de estos servicios se mide con la calidad de experimentar la misma
  presentación de audio y video en persona.




                                      © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   23
Características de la arquitectura de red

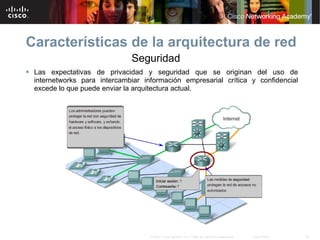

                               Seguridad
 Las expectativas de privacidad y seguridad que se originan del uso de
  internetworks para intercambiar información empresarial crítica y confidencial
  excede lo que puede enviar la arquitectura actual.




                                    © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   24
Características de la arquitectura de red

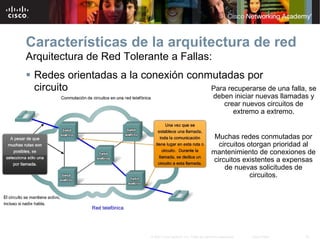

Arquitectura de Red Tolerante a Fallas:
 Redes orientadas a la conexión conmutadas por
  circuito                           Para recuperarse de una falla, se
                                                                        deben iniciar nuevas llamadas y
                                                                           crear nuevos circuitos de
                                                                              extremo a extremo.


                                                                        Muchas redes conmutadas por
                                                                         circuitos otorgan prioridad al
                                                                       mantenimiento de conexiones de
                                                                       circuitos existentes a expensas
                                                                           de nuevas solicitudes de
                                                                                    circuitos.




                              © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   25
Características de la arquitectura de red

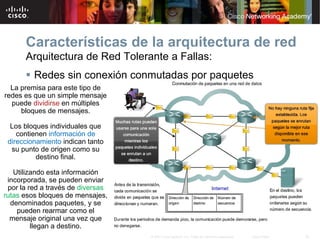

      Arquitectura de Red Tolerante a Fallas:
       Redes sin conexión conmutadas por paquetes
  La premisa para este tipo de
redes es que un simple mensaje
  puede dividirse en múltiples
     bloques de mensajes.

  Los bloques individuales que
    contienen información de
 direccionamiento indican tanto
  su punto de origen como su
          destino final.

   Utilizando esta información
 incorporada, se pueden enviar
 por la red a través de diversas
rutas esos bloques de mensajes,
  denominados paquetes, y se
    pueden rearmar como el
  mensaje original una vez que
         llegan a destino.
                                   © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   26

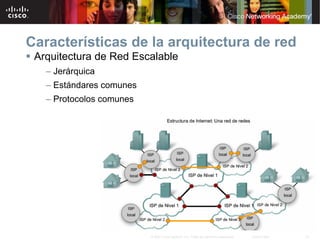

Características de la arquitectura de red
 Arquitectura de Red Escalable
    – Jerárquica
    – Estándares comunes
    – Protocolos comunes




                           © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   27

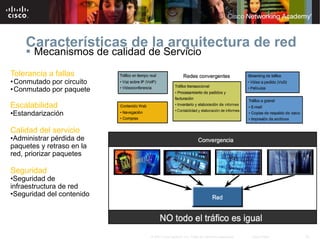

Características de la arquitectura de red
     Mecanismos de calidad de Servicio
Tolerancia a fallas
•Conmutado por circuito
•Conmutado por paquete

Escalabilidad
•Estandarización

Calidad del servicio
•Administrar pérdida de
paquetes y retraso en la
red, priorizar paquetes

Seguridad
•Seguridad de
infraestructura de red
•Seguridad del contenido




                            © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   28

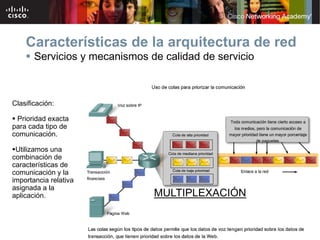

Características de la arquitectura de red
     Servicios y mecanismos de calidad de servicio



Clasificación:

 Prioridad exacta
para cada tipo de
comunicación.

Utilizamos una
combinación de
características de
comunicación y la
importancia relativa
asignada a la
aplicación.                   MULTIPLEXACIÓN


                             © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   29

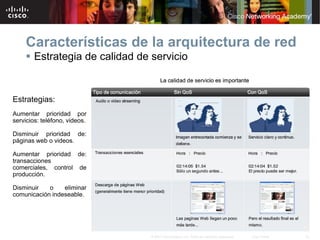

Características de la arquitectura de red
     Estrategia de calidad de servicio


Estrategias:
Aumentar prioridad por
servicios: teléfono, videos.

Disminuir prioridad de:
páginas web o videos.

Aumentar prioridad de:
transacciones
comerciales, control de
producción.

Disminuir   o    eliminar
comunicación indeseable.




                               © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   30
Características de la arquitectura de red
     Seguridad en Redes

Las medidas de seguridad
que se deben tomar en una
red son:
1. evitar la divulgación no
    autorizada o el robo de
    información,
2. evitar la modificación no
    autorizada de
    información,
3. evitar la Denegación de
    servicio.

Los medios para lograr
estos objetivos incluyen:
1) garantizar la
    confidencialidad,
2) mantener la integridad
    de la comunicación, y
3) garantizar la
    disponibilidad.
                               © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   31

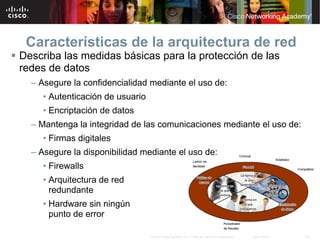

Características de la arquitectura de red
 Describa las medidas básicas para la protección de las
  redes de datos
    – Asegure la confidencialidad mediante el uso de:
      • Autenticación de usuario
      • Encriptación de datos
    – Mantenga la integridad de las comunicaciones mediante el uso de:
       • Firmas digitales
    – Asegure la disponibilidad mediante el uso de:
       • Firewalls
       • Arquitectura de red
         redundante
       • Hardware sin ningún
         punto de error

                                   © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   32

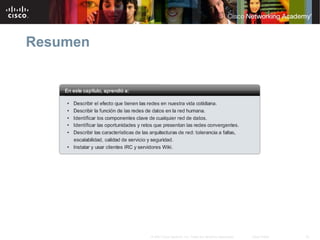

Resumen




          © 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   33
© 2007 Cisco Systems, Inc. Todos los derechos reservados.   Cisco Public   34

Exploration network chapter1-la vida rmv

  • 1.
    La vida enun mundo centrado en la red Aspectos básicos de networking: Capítulo 1 Elaboradas por: Mendoza Vazquez Raymundo © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 1
  • 2.
    Objetivos  Describir cómo las redes afectan nuestra vida diaria.  Describir la función que cumple el networking de datos en la red de personas.  Identificar los componentes clave de cualquier red de datos.  Identificar las oportunidades y los desafíos que presentan las redes convergentes.  Describir las características de las arquitecturas de red: tolerancia a fallas, escalabilidad, calidad de servicio y seguridad.  Instalar y utilizar clientes IRC y un servidor wiki. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 2
  • 3.
    Cómo las redesafectan nuestra vida diaria  Explique las ventajas de la comunicación instantánea y la forma en la que ésta respalda y mejora nuestras vidas © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 3
  • 4.
    Cómo las redesafectan nuestra vida diaria  Describa las características y los objetivos de los medios de comunicación populares, como la mensajería instantánea (IM), los wikis, los blogs, el podcasting y las herramientas de colaboración – Mensajería instantánea • Comunicación en tiempo real entre 2 o más personas, basada en texto escrito – Weblogs (blogs) • Páginas Web creadas por una persona – Podcasting • Sitio Web que contiene archivos de audio disponibles para su descarga © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 4
  • 5.
    Cómo las redesafectan nuestra vida diaria  Explique las maneras en las que la utilización de las redes de información para la colaboración o el uso compartido mejora la enseñanza y el aprendizaje © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 5
  • 6.
    Cómo las redesafectan nuestra vida diaria  Describa las maneras en las que la comunicación por medio de una red cambia el modo en el que trabajamos © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 6
  • 7.
    Cómo las redesafectan nuestra vida diaria  Describa las maneras en las que la comunicación por medio de una red hace posible la manera en la que nos divertimos © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 7
  • 8.
    La función, loscomponentes y los desafíos del networking de datos  Características básicas de la comunicación 1) Primero se establecen las reglas o los acuerdos Estas reglas o protocolos deben respetarse para que el mensaje se envíe y comprenda correctamente. Algunos de los protocolos que rigen con éxito las comunicaciones humanas son: » emisor y receptor identificados, » método de comunicación consensuado (cara a cara, teléfono, carta, fotografía), » idioma y gramática comunes, » velocidad y puntualidad en la entrega, y » requisitos de confirmación o acuse de recibo. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 8
  • 9.
    La función, loscomponentes y los desafíos del networking de datos  Características básicas de la comunicación 2) Es posible que sea necesario repetir la información importante » Las reglas de comunicación pueden variar según el contexto. » Si un mensaje transmite un hecho o concepto importante, se necesita una confirmación de que el mensaje se recibió y comprendió correctamente. » Los mensajes menos importantes pueden no requerir acuse de recibo por parte del receptor. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 9
  • 10.
    La función, loscomponentes y los desafíos del networking de datos  Características básicas de la comunicación 3) Puede ser que varios modos de comunicación afecten la eficacia de la transmisión y de la recepción del mensaje © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 10
  • 11.
    La función, loscomponentes y los desafíos del networking de datos  Características básicas de la comunicación 3) Puede ser que varios modos de comunicación afecten la eficacia de la transmisión y de la recepción del mensaje © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 11
  • 12.
    La función, loscomponentes y los desafíos del networking de datos Calidad de las comunicaciones (Factores externos)  Los factores externos que afectan la comunicación están relacionados con la complejidad de la red y el número de dispositivos que debe atravesar un mensaje para llegar al destino final.  Los factores externos que afectan el éxito de las comunicaciones son: – la calidad de la ruta entre el emisor y el receptor, – la cantidad de veces que el mensaje tiene que cambiar la forma, – la cantidad de veces que el mensaje tiene que ser redireccionado o redirigido, y – la cantidad de mensajes adicionales que se transmiten simultáneamente en la red de comunicación, – la cantidad de tiempo asignado para una comunicación exitosa. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 12
  • 13.
    La función, loscomponentes y los desafíos del networking de datos Calidad de las comunicaciones (Factores Internos)  Los factores internos que interfieren en la comunicación en redes están relacionados con la naturaleza del mensaje.  Los factores internos que afectan la comunicación exitosa en la red son: – el tamaño del mensaje, – la complejidad del mensaje, y – la importancia del mensaje. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 13
  • 14.
    La función, loscomponentes y los desafíos del networking de datos Las redes de información o datos varían en tamaño y capacidad, pero todas las redes tienen cuatro elementos básicos en común: 1. Reglas y acuerdos para regular cómo se envían, redireccionan, reciben e interpretan los mensajes, 2. Los mensajes o unidades de información que viajan de un dispositivo a otro, 3. Una forma de interconectar esos dispositivos, un medio que puede transportar los mensajes de un dispositivo a otro, y 4. Los dispositivos de la red que cambian mensajes entre sí. La estandarización de los distintos elementos de la red permite el funcionamiento conjunto de equipos y dispositivos creados por diferentes compañías. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 14
  • 15.
    La función, loscomponentes y los desafíos del networking de datos  Elementos que conforman una red: – Dispositivos • Se utilizan para efectuar la comunicación entre los elementos – Medio • La manera en la que los dispositivos se conectan entre sí – Mensajes • Información que viaja a través del medio – Reglas • Rigen la manera en la que los mensajes fluyen por la red © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 15
  • 16.
    Dispositivos de Red Intermediarios Finales (Direccionan y administran los (Donde se originan los mensajes) mensajes en la red) Esto incluye diversos tipos de equipos:  Switch: el dispositivo más utilizado para interconectar redes de área local,  Computadora de escritorio  Firewall: proporciona seguridad a las  Portátil. redes,  Servidores.  Router: ayuda a direccionar mensajes  Teléfonos IP. mientras viajan a través de una red,  Router inalámbrico: un tipo específico de router que generalmente se encuentra en redes domésticas, © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 16
  • 17.
    Dispositivos de Red Nube Medios  Se utiliza para resumir un grupo de Conectan dispositivos dispositivos de red © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 17
  • 18.
    Protocolos de Red(TCP/IP)  Los protocolos son las reglas que utilizan los dispositivos de red para comunicarse entre sí.  Actualmente el estándar de la industria en redes es un conjunto de protocolos denominado: TCP/IP (Protocolo de Control de Transmisión / Protocolo de Internet).  TCP/IP se utiliza en redes comerciales y domésticas, siendo también el protocolo primario de Internet.  Los protocolos TCP/IP – Especifican los mecanismos de formateo, – de direccionamiento y – de enrutamiento – que garantizan que nuestros mensajes sean entregados a los destinatarios orrectos. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 18
  • 19.
    La función, loscomponentes y los desafíos del networking de datos  Red convergente • Un tipo de red que puede transmitir voz, vídeo y datos a través de la misma red © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 19
  • 20.
    Características de laarquitectura de red  Debido a que Internet evoluciona, al igual que las redes en general, existen cuatro características básicas que la arquitectura subyacente necesita para cumplir con las expectativas de los usuarios: – Tolerancia a fallas – Escalabilidad – Calidad de servicio – Seguridad © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 20
  • 21.
    Características de laarquitectura de red Tolerancia a fallas  Una red tolerante a fallas es la que limita el impacto de una falla del SW o HW y puede recuperarse rápidamente cuando se produce dicha falla.  Estas redes dependen de enlaces o rutas redundantes entre el origen y el destino del mensaje.  Si un enlace o ruta falla, los procesos garantizan que los mensajes pueden enrutarse en forma instantánea en un enlace diferente transparente para los usuarios en cada extremo. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 21
  • 22.
    Características de laarquitectura de red Escalabilidad  Una red escalable puede expandirse rápidamente para admitir nuevos usuarios y aplicaciones sin afectar el rendimiento del servicio enviado a los usuarios actuales.  La capacidad de la red de admitir estas nuevas interconexiones depende de un diseño jerárquico en capas para la infraestructura física subyacente y la arquitectura lógica.  El funcionamiento de cada capa permite a los usuarios y proveedores de servicios insertarse sin causar disrupción en toda la red. os actuales. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 22
  • 23.
    Características de laarquitectura de red Calidad de servicio (QoS)  Las transmisiones de voz y video en vivo requieren un nivel de calidad consistente y un envío ininterrumpido que no era necesario para las aplicaciones informáticas tradicionales.  La calidad de estos servicios se mide con la calidad de experimentar la misma presentación de audio y video en persona. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 23
  • 24.
    Características de laarquitectura de red Seguridad  Las expectativas de privacidad y seguridad que se originan del uso de internetworks para intercambiar información empresarial crítica y confidencial excede lo que puede enviar la arquitectura actual. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 24
  • 25.
    Características de laarquitectura de red Arquitectura de Red Tolerante a Fallas:  Redes orientadas a la conexión conmutadas por circuito Para recuperarse de una falla, se deben iniciar nuevas llamadas y crear nuevos circuitos de extremo a extremo. Muchas redes conmutadas por circuitos otorgan prioridad al mantenimiento de conexiones de circuitos existentes a expensas de nuevas solicitudes de circuitos. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 25
  • 26.
    Características de laarquitectura de red Arquitectura de Red Tolerante a Fallas:  Redes sin conexión conmutadas por paquetes La premisa para este tipo de redes es que un simple mensaje puede dividirse en múltiples bloques de mensajes. Los bloques individuales que contienen información de direccionamiento indican tanto su punto de origen como su destino final. Utilizando esta información incorporada, se pueden enviar por la red a través de diversas rutas esos bloques de mensajes, denominados paquetes, y se pueden rearmar como el mensaje original una vez que llegan a destino. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 26
  • 27.
    Características de laarquitectura de red  Arquitectura de Red Escalable – Jerárquica – Estándares comunes – Protocolos comunes © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 27
  • 28.
    Características de laarquitectura de red  Mecanismos de calidad de Servicio Tolerancia a fallas •Conmutado por circuito •Conmutado por paquete Escalabilidad •Estandarización Calidad del servicio •Administrar pérdida de paquetes y retraso en la red, priorizar paquetes Seguridad •Seguridad de infraestructura de red •Seguridad del contenido © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 28
  • 29.
    Características de laarquitectura de red  Servicios y mecanismos de calidad de servicio Clasificación:  Prioridad exacta para cada tipo de comunicación. Utilizamos una combinación de características de comunicación y la importancia relativa asignada a la aplicación. MULTIPLEXACIÓN © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 29
  • 30.
    Características de laarquitectura de red  Estrategia de calidad de servicio Estrategias: Aumentar prioridad por servicios: teléfono, videos. Disminuir prioridad de: páginas web o videos. Aumentar prioridad de: transacciones comerciales, control de producción. Disminuir o eliminar comunicación indeseable. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 30
  • 31.
    Características de laarquitectura de red  Seguridad en Redes Las medidas de seguridad que se deben tomar en una red son: 1. evitar la divulgación no autorizada o el robo de información, 2. evitar la modificación no autorizada de información, 3. evitar la Denegación de servicio. Los medios para lograr estos objetivos incluyen: 1) garantizar la confidencialidad, 2) mantener la integridad de la comunicación, y 3) garantizar la disponibilidad. © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 31
  • 32.
    Características de laarquitectura de red  Describa las medidas básicas para la protección de las redes de datos – Asegure la confidencialidad mediante el uso de: • Autenticación de usuario • Encriptación de datos – Mantenga la integridad de las comunicaciones mediante el uso de: • Firmas digitales – Asegure la disponibilidad mediante el uso de: • Firewalls • Arquitectura de red redundante • Hardware sin ningún punto de error © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 32
  • 33.
    Resumen © 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public 33
  • 34.
    © 2007 CiscoSystems, Inc. Todos los derechos reservados. Cisco Public 34
