Frame Relay es una tecnología WAN ampliamente utilizada que proporciona mayor ancho de banda que las líneas arrendadas a un menor costo. Funciona en la capa de enlace de datos y encapsula paquetes en tramas Frame Relay identificadas por un DLCI. Los circuitos virtuales se configuran como PVCs o SVCs y pueden tener problemas de conectividad debido a la topología NBMA, que requiere ARP inverso. La configuración de Frame Relay involucra la encapsulación, asignación de DLCI y consideraciones de costos del

1. Frame Relay
Acceso a la WAN: capítulo 3
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 1

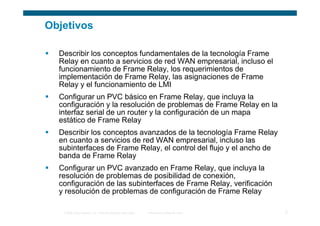

2. Objetivos
Describir los conceptos fundamentales de la tecnología Frame
Relay en cuanto a servicios de red WAN empresarial, incluso el
funcionamiento de Frame Relay, los requerimientos de
implementación de Frame Relay, las asignaciones de Frame
Relay y el funcionamiento de LMI
Configurar un PVC básico en Frame Relay, que incluya la
configuración y la resolución de problemas de Frame Relay en la
interfaz serial de un router y la configuración de un mapa
estático de Frame Relay
Describir los conceptos avanzados de la tecnología Frame Relay
en cuanto a servicios de red WAN empresarial, incluso las
subinterfaces de Frame Relay, el control del flujo y el ancho de
banda de Frame Relay
Configurar un PVC avanzado en Frame Relay, que incluya la
resolución de problemas de posibilidad de conexión,
configuración de las subinterfaces de Frame Relay, verificación
y resolución de problemas de configuración de Frame Relay
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 2

3. Conceptos fundamentales de la tecnología
Frame Relay
Frame Relay es un protocolo WAN de alto rendimiento
que funciona en las capas físicas y de enlace de datos
del modelo de referencia OSI.
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 3

4. Conceptos fundamentales de la tecnología
Frame Relay

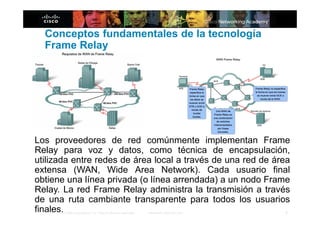

Los proveedores de red comúnmente implementan Frame
Relay para voz y datos, como técnica de encapsulación,
utilizada entre redes de área local a través de una red de área
extensa (WAN, Wide Area Network). Cada usuario final
obtiene una línea privada (o línea arrendada) a un nodo Frame
Relay. La red Frame Relay administra la transmisión a través
de una ruta cambiante transparente para todos los usuarios
finales. 4
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco

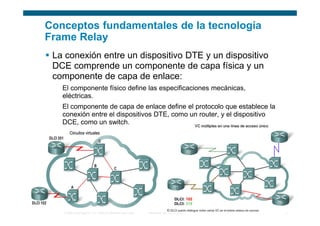

5. Conceptos fundamentales de la tecnología
Frame Relay
La conexión entre un dispositivo DTE y un dispositivo
DCE comprende un componente de capa física y un
componente de capa de enlace:
El componente físico define las especificaciones mecánicas,
eléctricas.
El componente de capa de enlace define el protocolo que establece la
conexión entre el dispositivos DTE, como un router, y el dispositivo
DCE, como un switch.
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 5

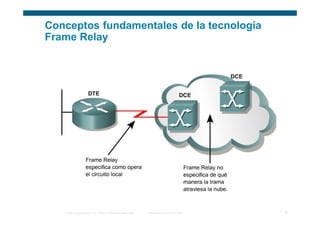

6. Conceptos fundamentales de la tecnología
Frame Relay
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 6

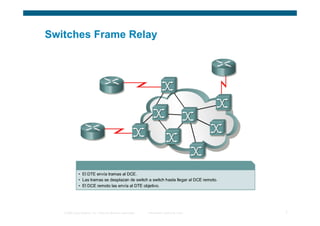

7. Switches Frame Relay
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 7

8. Conceptos fundamentales de la tecnología
Frame Relay
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 8

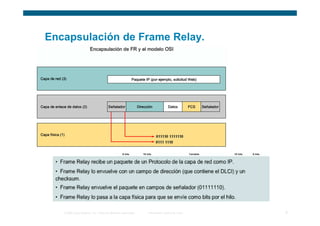

9. Encapsulación de Frame Relay.
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 9

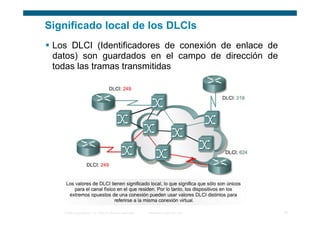

10. Significado local de los DLCIs
Los DLCI (Identificadores de conexión de enlace de
datos) son guardados en el campo de dirección de
todas las tramas transmitidas
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 10

11. Terminología
CV (circuito virtual): La conexión entre dos DTEs a
través de la red Frame Relay
Los CV pueden establecerse:
Dinámicamente (enviando mensajes de señalización) a la
red. (SVCs)
o Manualmente (PVCs)
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 11

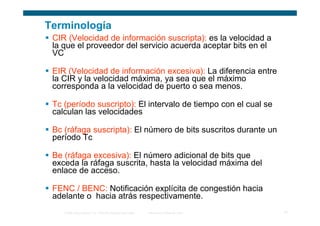

12. Terminología
CIR (Velocidad de información suscripta): es la velocidad a
la que el proveedor del servicio acuerda aceptar bits en el
VC
EIR (Velocidad de información excesiva): La diferencia entre
la CIR y la velocidad máxima, ya sea que el máximo
corresponda a la velocidad de puerto o sea menos.
Tc (período suscripto): El intervalo de tiempo con el cual se
calculan las velocidades
Bc (ráfaga suscripta): El número de bits suscritos durante un
período Tc
Be (ráfaga excesiva): El número adicional de bits que
exceda la ráfaga suscrita, hasta la velocidad máxima del
enlace de acceso.
FENC / BENC: Notificación explícita de congestión hacia
adelante o hacia atrás respectivamente.
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 12

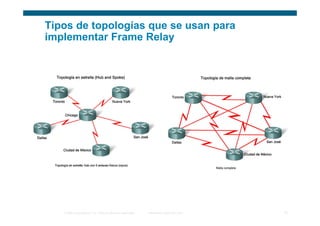

13. Tipos de topologías que se usan para
implementar Frame Relay
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 13

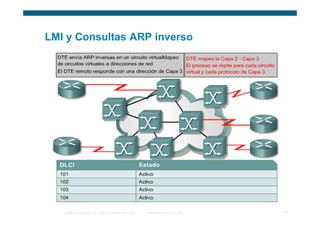

14. LMI y Consultas ARP inverso
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 14

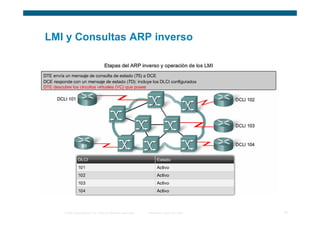

15. LMI y Consultas ARP inverso
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 15

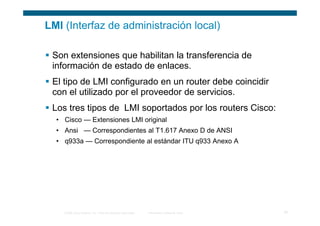

16. LMI (Interfaz de administración local)
Son extensiones que habilitan la transferencia de
información de estado de enlaces.
El tipo de LMI configurado en un router debe coincidir
con el utilizado por el proveedor de servicios.
Los tres tipos de LMI soportados por los routers Cisco:
• Cisco — Extensiones LMI original
• Ansi — Correspondientes al T1.617 Anexo D de ANSI
• q933a — Correspondiente al estándar ITU q933 Anexo A
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 16

17. LMI (Interfaz de administración local)
El campo de 10 bits del DLCI permite identificadores de
VC que van desde 0 hasta 1023. Las extensiones LMI se
reservan algunos de estos identificadores.
Las extensiones LMI incluyen las siguientes:
• El mecanismo de actividad, el cual comprueba que un VC esté en
funcionamiento
• El mecanismo multicast
• El control de flujo
• La capacidad de dar significado global a los DLCIs.
• El mecanismo de estado de los VC
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 17

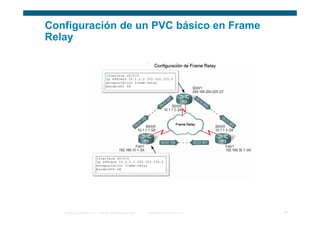

18. Configuración de un PVC básico en Frame
Relay
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 18

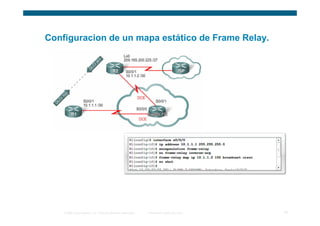

19. Configuracion de un mapa estático de Frame Relay.
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 19

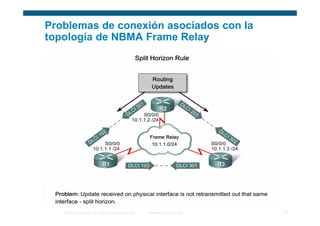

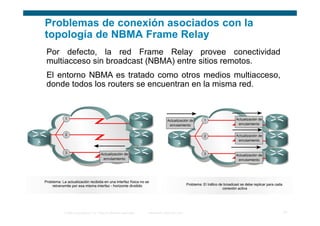

20. Problemas de conexión asociados con la
topología de NBMA Frame Relay
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 20

21. Problemas de conexión asociados con la
topología de NBMA Frame Relay
Por defecto, la red Frame Relay provee conectividad
multiacceso sin broadcast (NBMA) entre sitios remotos.
El entorno NBMA es tratado como otros medios multiacceso,
donde todos los routers se encuentran en la misma red.
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 21

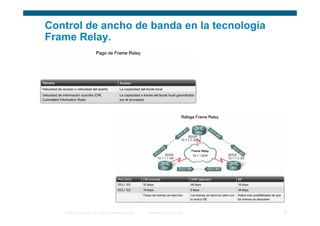

22. Control de ancho de banda en la tecnología
Frame Relay.
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 22

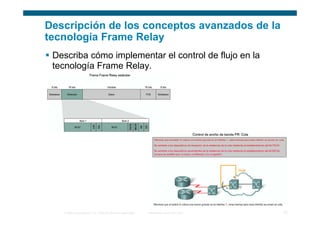

23. Descripción de los conceptos avanzados de la
tecnología Frame Relay
Describa cómo implementar el control de flujo en la
tecnología Frame Relay.
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 23

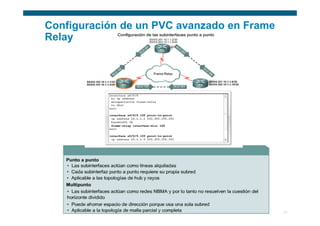

24. Configuración de un PVC avanzado en Frame
Relay
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 24

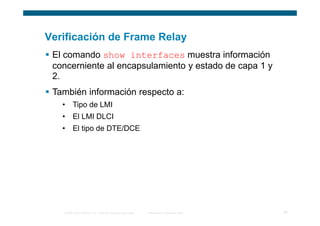

25. Verificación de Frame Relay
El comando show interfaces muestra información
concerniente al encapsulamiento y estado de capa 1 y
2.
También información respecto a:
• Tipo de LMI
• El LMI DLCI
• El tipo de DTE/DCE
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 25

26. Verificación de Frame Relay
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 26

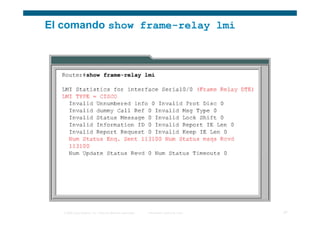

27. El comando show frame-relay lmi
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 27

28. El comando show frame-relay pvc
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 28

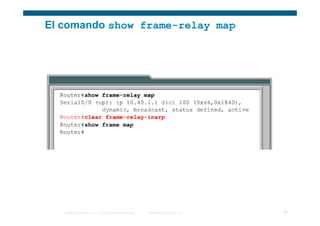

29. El comando show frame-relay map
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 29

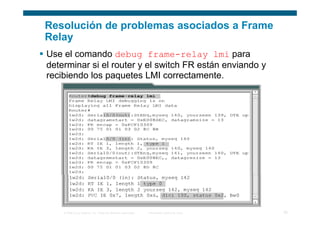

30. Resolución de problemas asociados a Frame
Relay
Use el comando debug frame-relay lmi para
determinar si el router y el switch FR están enviando y
recibiendo los paquetes LMI correctamente.
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 30

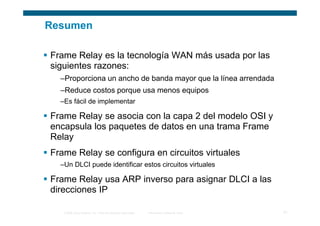

31. Resumen
Frame Relay es la tecnología WAN más usada por las
siguientes razones:
–Proporciona un ancho de banda mayor que la línea arrendada
–Reduce costos porque usa menos equipos
–Es fácil de implementar
Frame Relay se asocia con la capa 2 del modelo OSI y
encapsula los paquetes de datos en una trama Frame
Relay
Frame Relay se configura en circuitos virtuales
–Un DLCI puede identificar estos circuitos virtuales
Frame Relay usa ARP inverso para asignar DLCI a las
direcciones IP
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 31

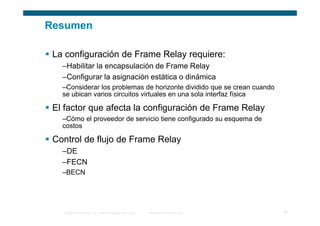

32. Resumen
La configuración de Frame Relay requiere:
–Habilitar la encapsulación de Frame Relay
–Configurar la asignación estática o dinámica
–Considerar los problemas de horizonte dividido que se crean cuando
se ubican varios circuitos virtuales en una sola interfaz física
El factor que afecta la configuración de Frame Relay
–Cómo el proveedor de servicio tiene configurado su esquema de
costos
Control de flujo de Frame Relay
–DE
–FECN
–BECN
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 32

33. Resumen

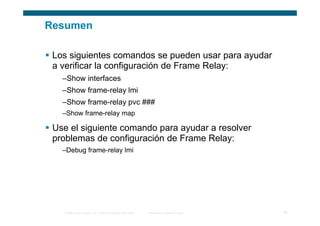

Los siguientes comandos se pueden usar para ayudar
a verificar la configuración de Frame Relay:
–Show interfaces
–Show frame-relay lmi
–Show frame-relay pvc ###
–Show frame-relay map
Use el siguiente comando para ayudar a resolver
problemas de configuración de Frame Relay:
–Debug frame-relay lmi
© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 33
